1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.9
Installation genom
Sesol
Datum
8 februari 2024
Ort
Södertälje, Stockholms län
86% godkända14% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareHuawei: SUN2000-12-25KTL-M5
TillbehörUndercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Tak 1, Longi: LR5-54HTB
Anmärkningar
2/17

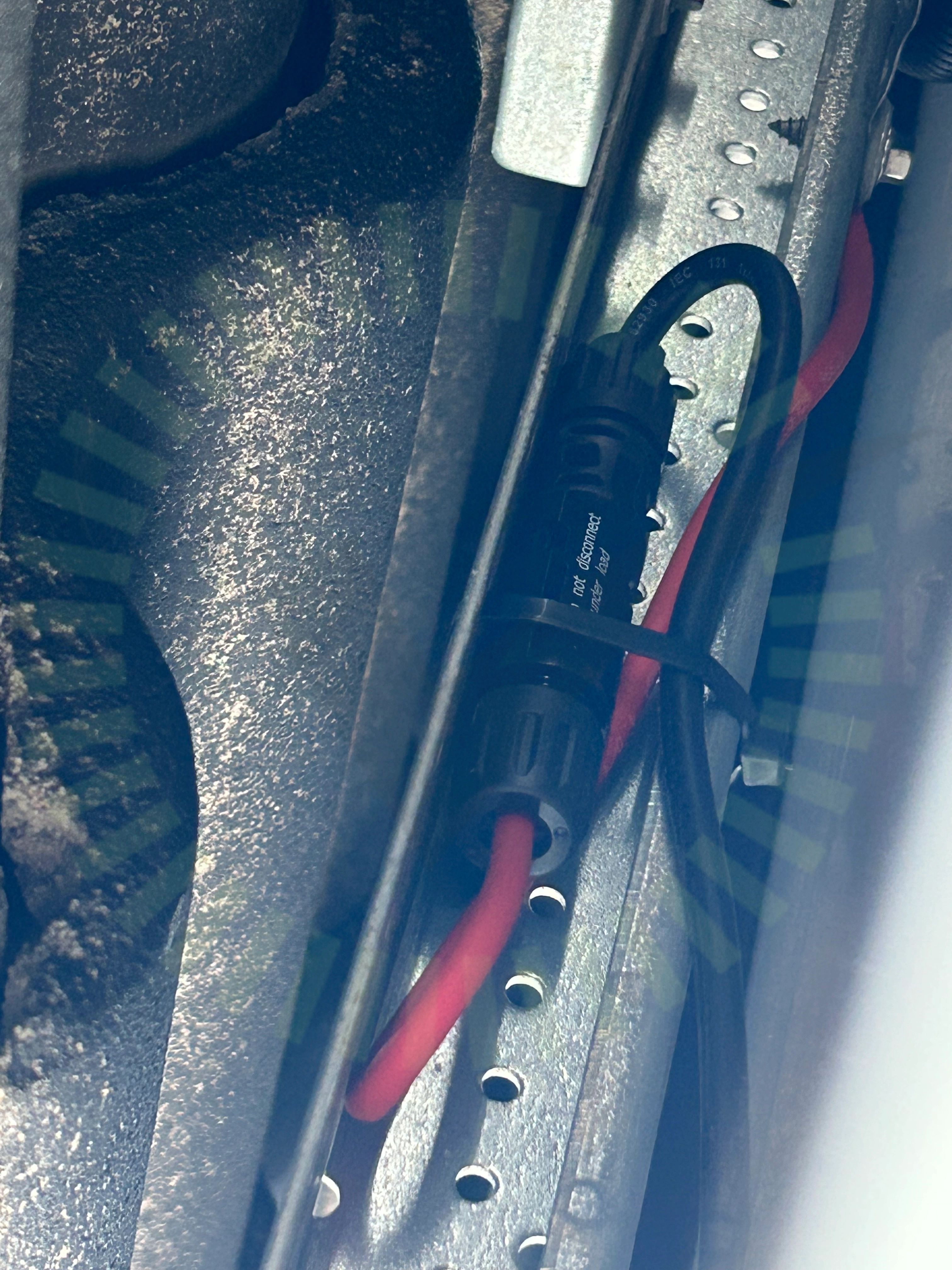

2.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Stäubli PV_MA711. Sida 4.
2.2 Mellanrum

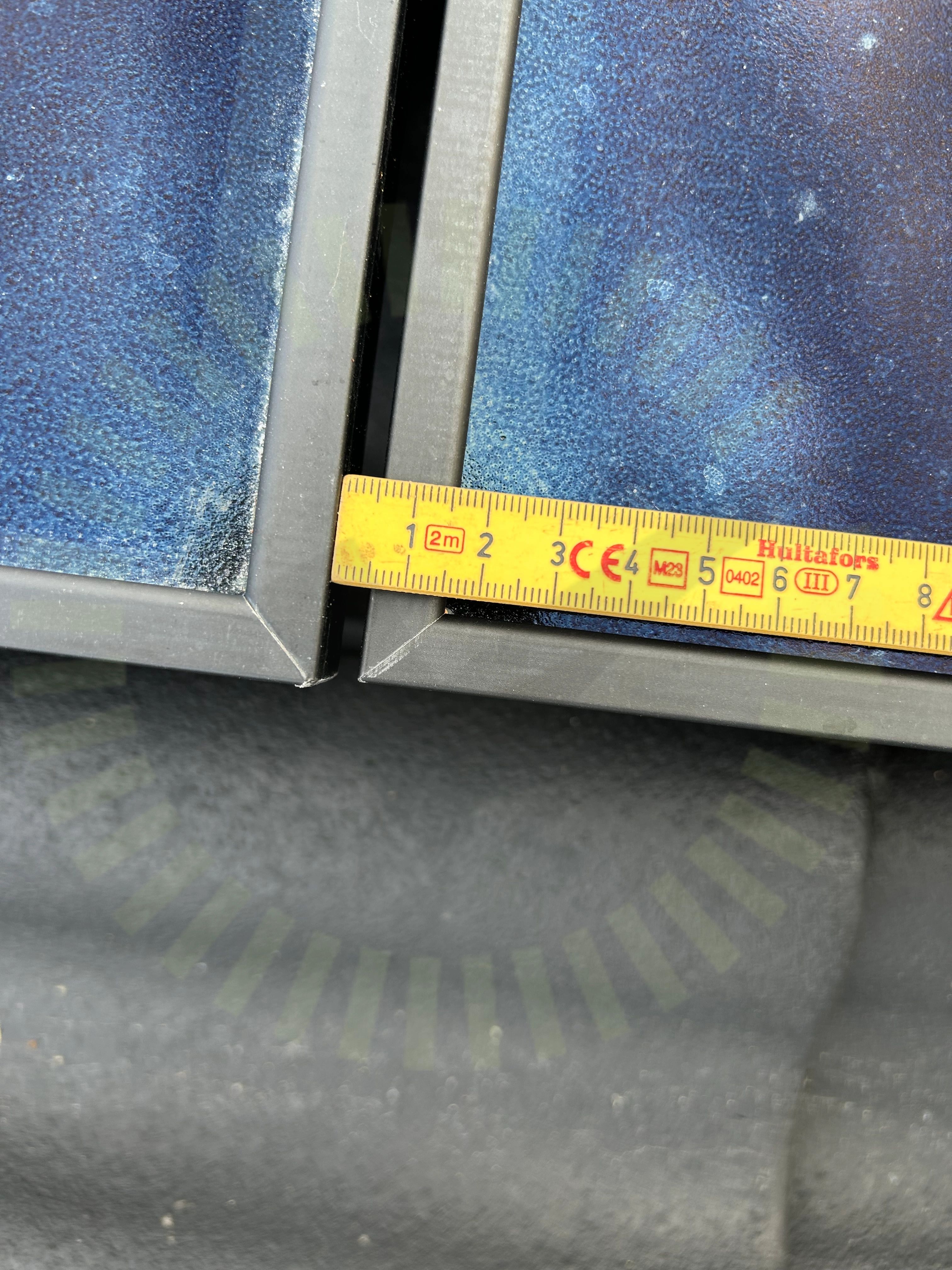

Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Godkända kontrollpunkter
15/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslåda böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
8/22

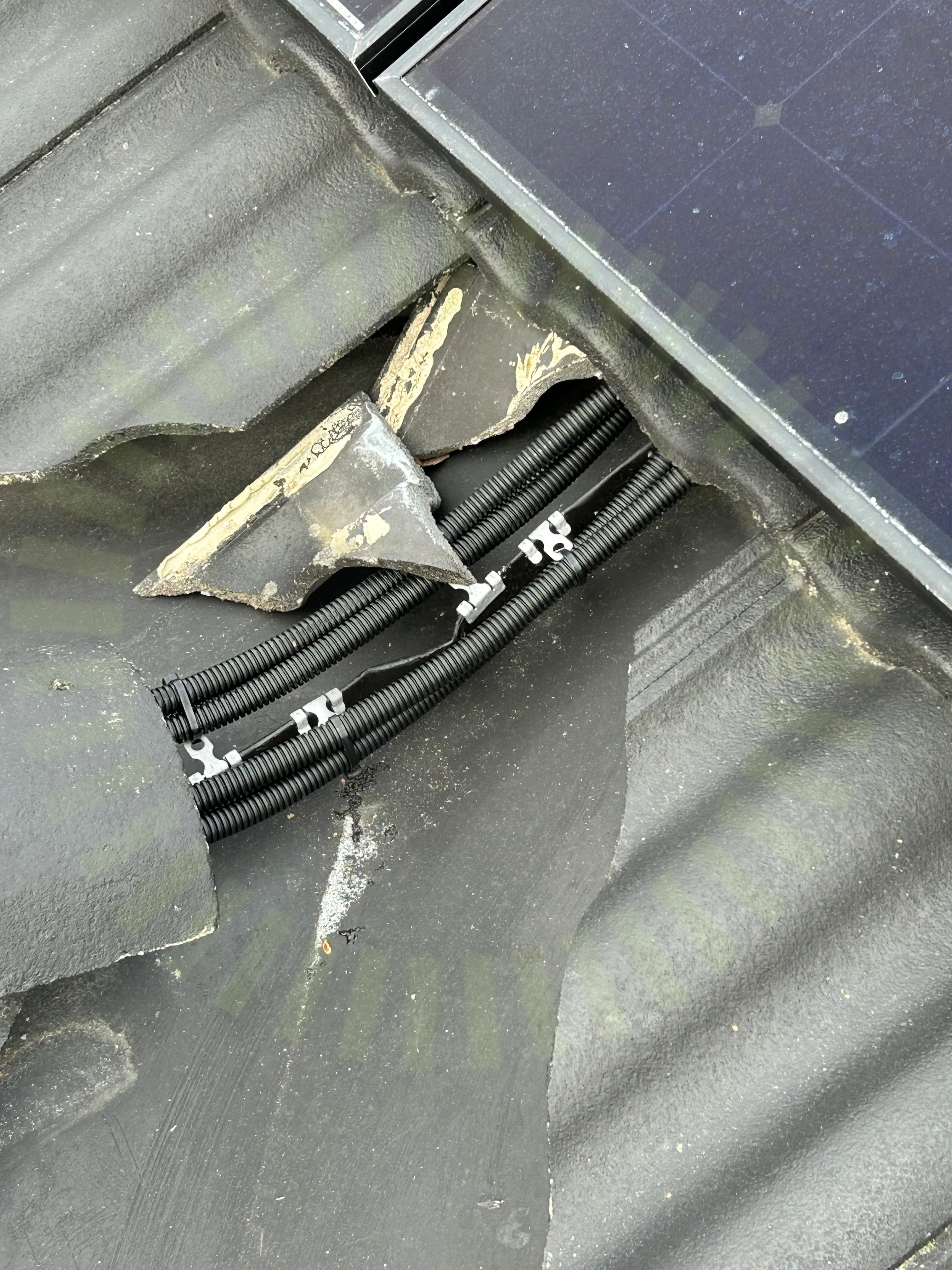

3.1 Kabeldragning mellan takytor
Inte godkändKabeldragning har påverkat takpannor så att dessa riskerar att falla ner från taket och orsaka skada på person eller egendom.
SS 436 40 00 (712.522.101)

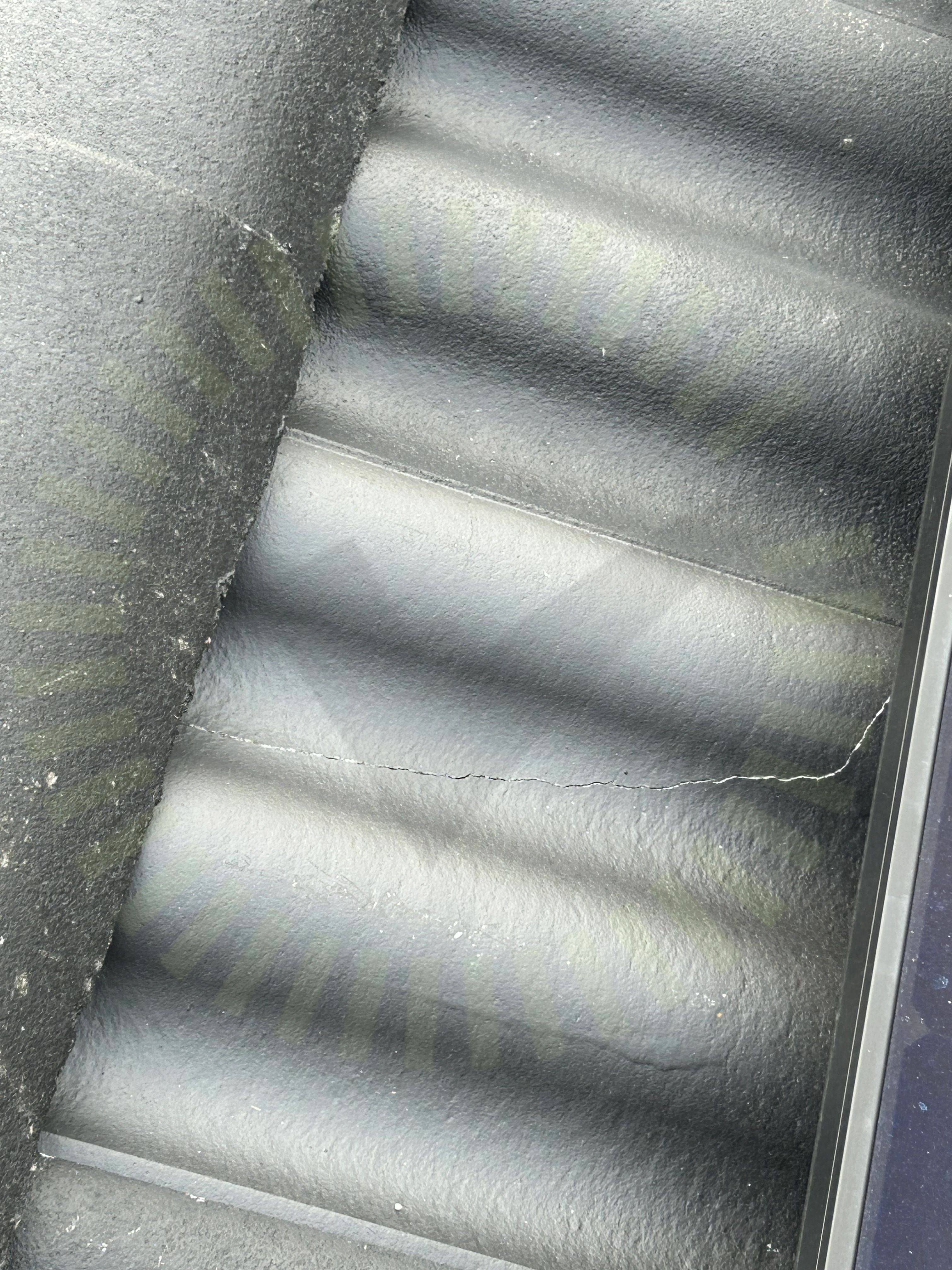

3.2 Skador
Inte godkändSkadade takpannor noterade runt installationen. Även en löst liggande takpanna påträffades på taket som riskerar att falla ner och orsaka skada på person eller egendom.
3.3 Skenskarvar

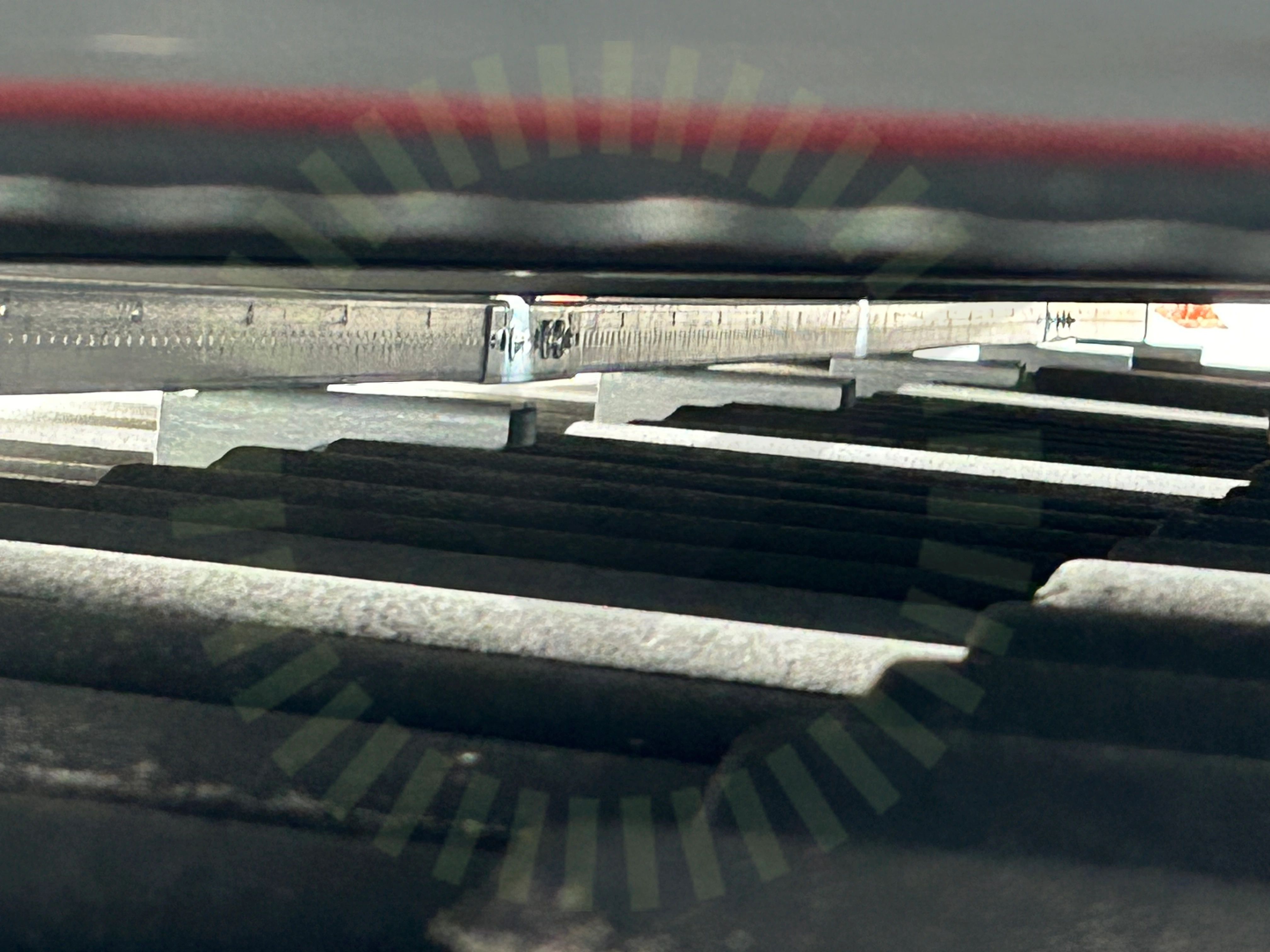

Inte godkändFör få plåtskruv har använts till skenskarv.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2
3.4 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Lastberäkningen är utförd för installation i råspont.
Tillverkarens montageanvisningar

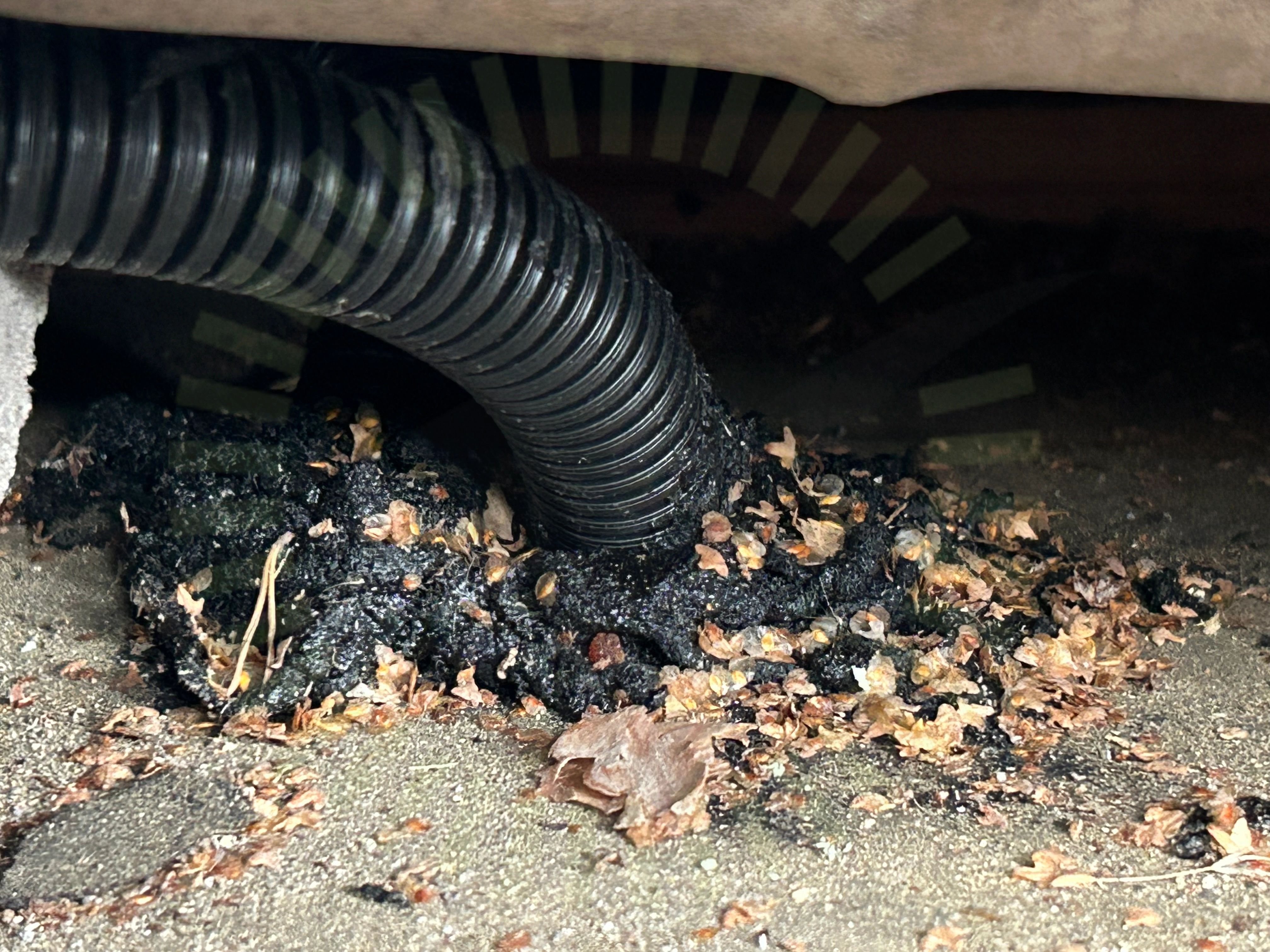

3.5 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
3.6 Ändklämmor
Inte godkändÄndklämma ligger inte emot panelens ram.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3
3.7 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer.
Snö- och vindlastberäkning
3.8 Takkrokarnas CC
Inte godkändEn korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
14/22Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkenans utstick för klämmaSkenornas infästningSäkerhetsavståndUnderliggande takpannaVäderbeständigt material
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4

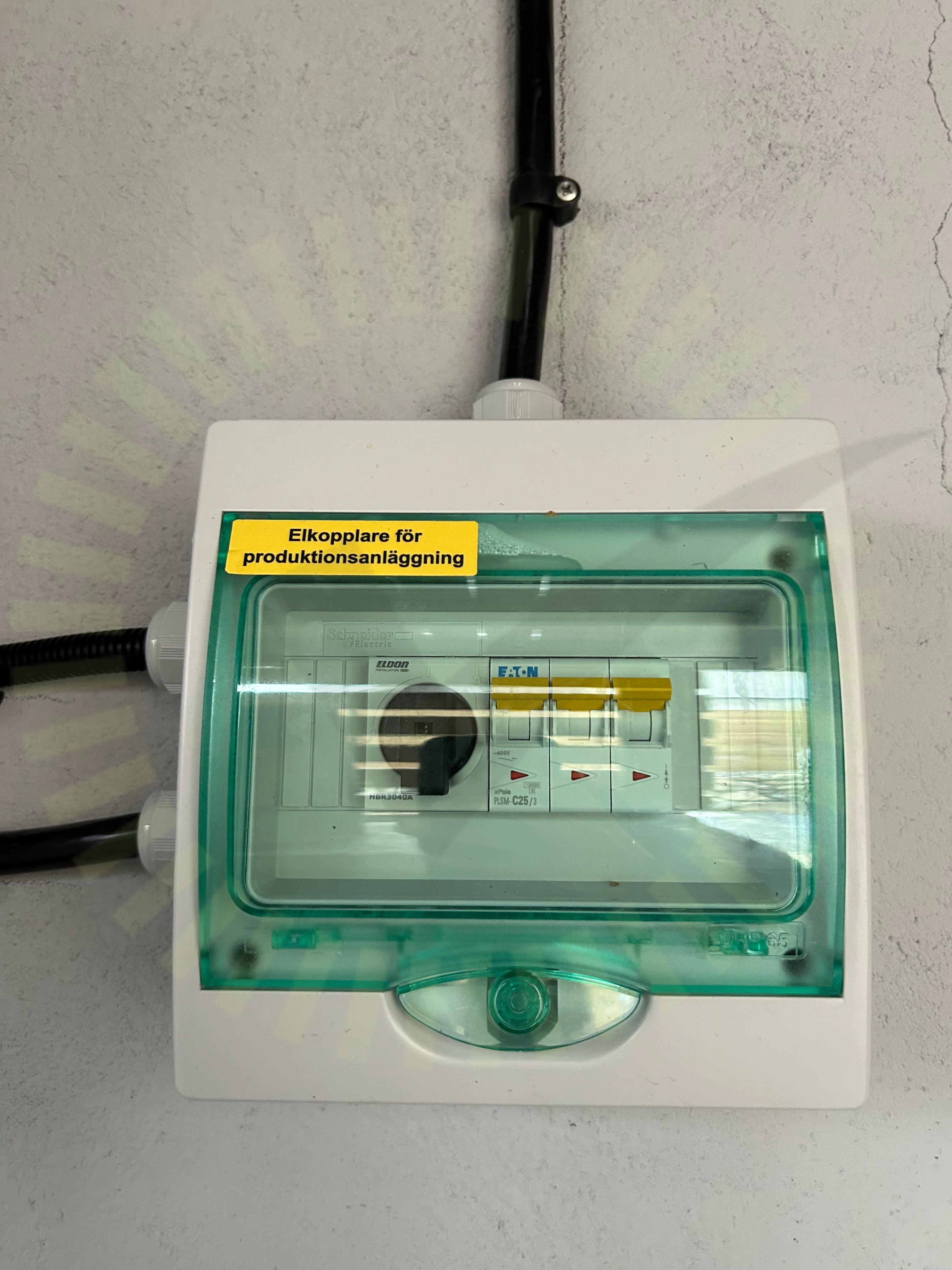

5.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för likspänning
Växelriktare
Anmärkningar
2/386.1 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)

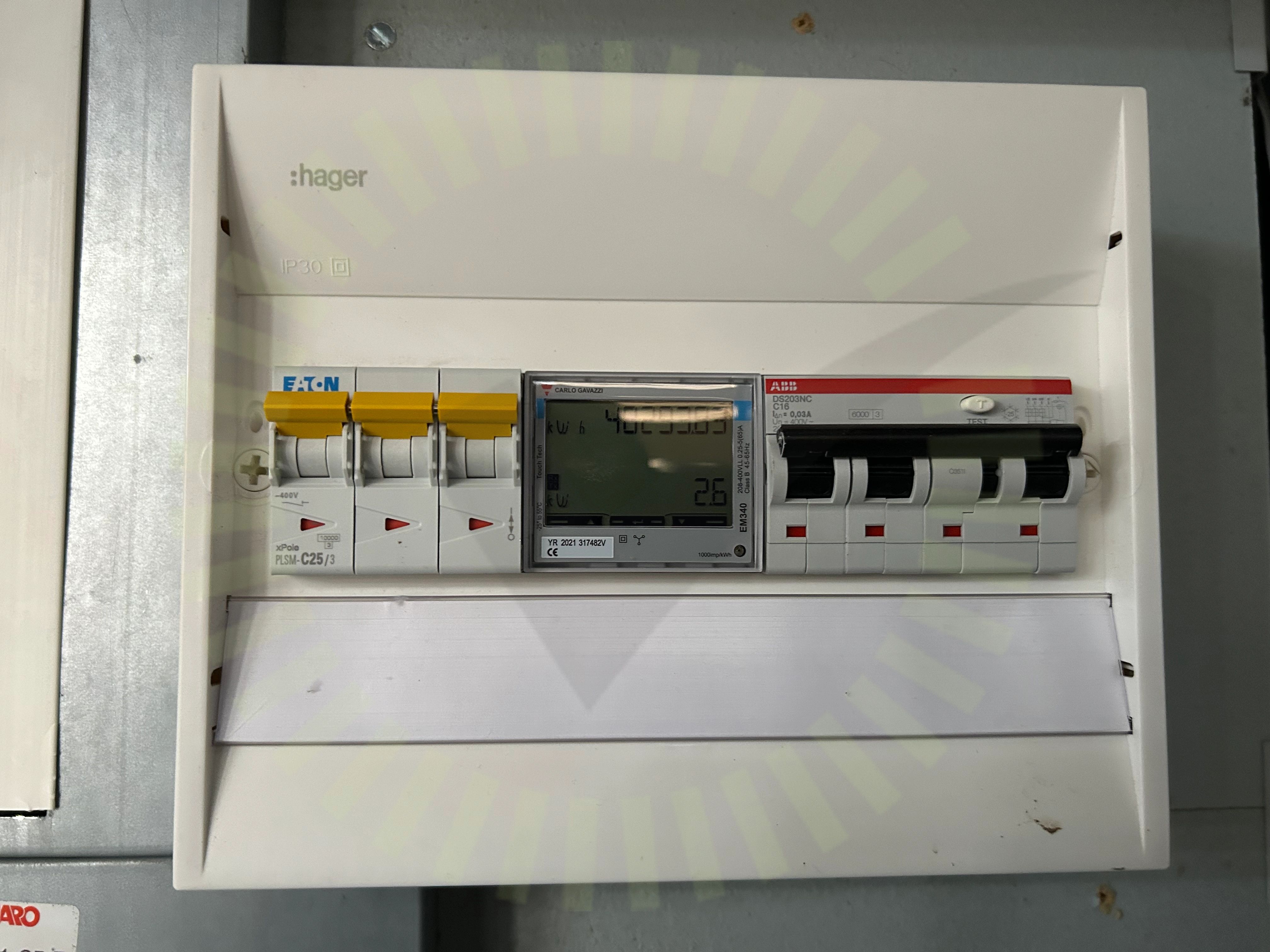

6.2 Identifiering
Inte godkändMärkning är inte utfört så det är tydligt vad som tillhör vad.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
36/38AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning
