Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Solcellsproffsen

Datum

23 februari 2023

Ort

Nykvarn, Stockholms län
Kopplingslåda
Infästningar CC mått
Skenskarvar
93% godkända7% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
PanelerDMEGC: DM(XXX)M10-54HBB/-V
MontagesystemWeland Stål: Råspont
VäxelriktareSolax X3-Hybrid Series
BatteriSolaX Triple Power 5.8-23 kWh
TillbehörSäkerhetsbrytare AC
Solcellsproffsen

Installerad av Solcellsproffsen som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-54HBB/-V

Godkända kontrollpunkter

16/16
DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/16
Kopplingslåda

2.1 Kopplingslåda

Inte godkänd

Kopplingslåda utsätts för dragbelastning

Godkända kontrollpunkter

15/16
DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

SolaX Triple Power 5.8-23 kWh

Anmärkningar

1/10
Placering

3.1 Placering

Rekommendation

Batteriernas avstånd följer inte tillverkarens rekommendationer.

Godkända kontrollpunkter

9/10
AnslutningFastsäkring av produktKabeluppfästningKommunikationskabelKontakterPERakt placeradUtrymmeVäderskydd

Solax X3-Hybrid Series

Anmärkningar

3/33
AC Genomföringar

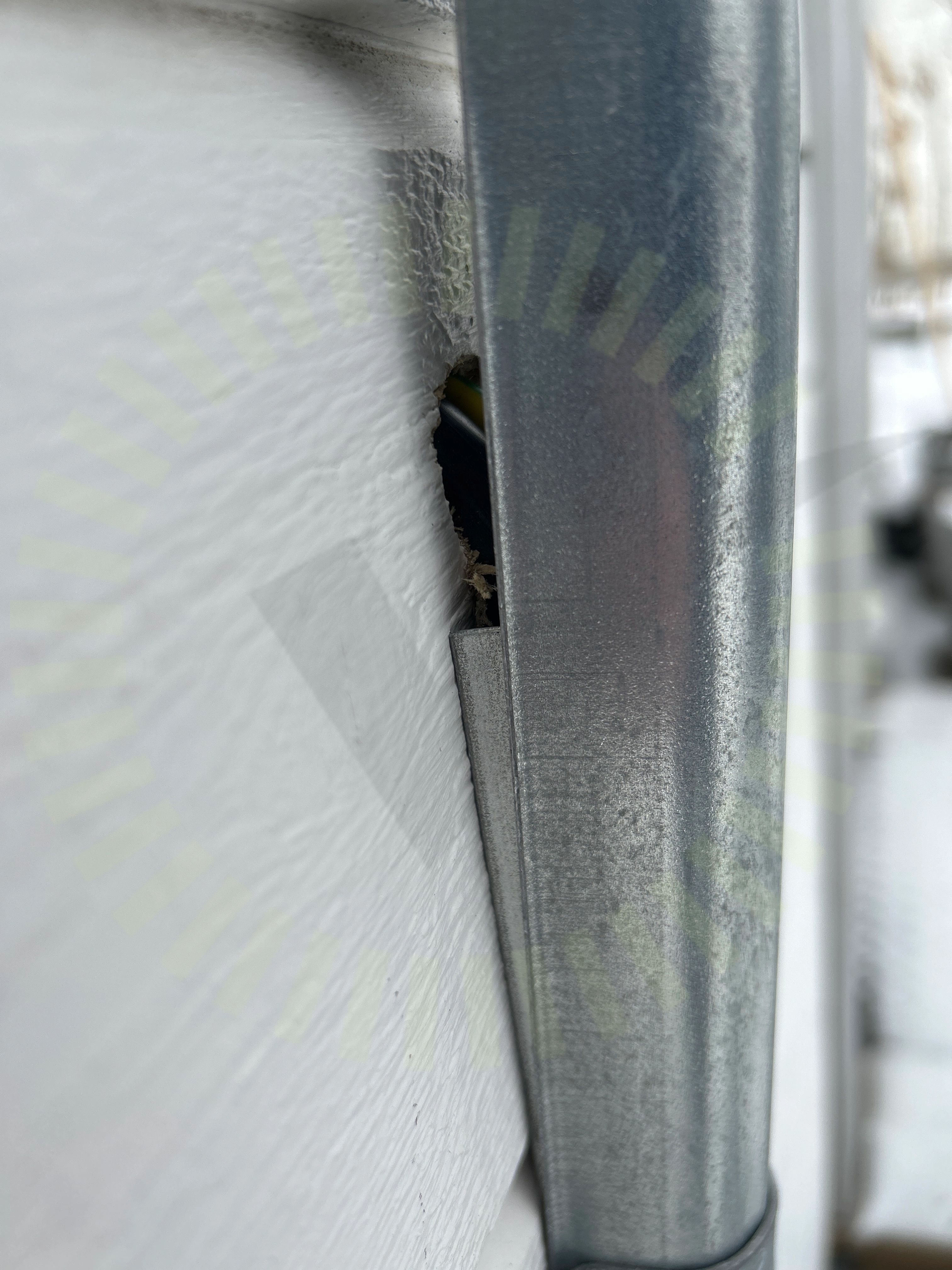

4.1 AC Genomföringar

Inte godkänd

Genomföring till mätarskåp är inte tätad.

SS 436 40 00 (527.2.1)
DC Kablage förläggning

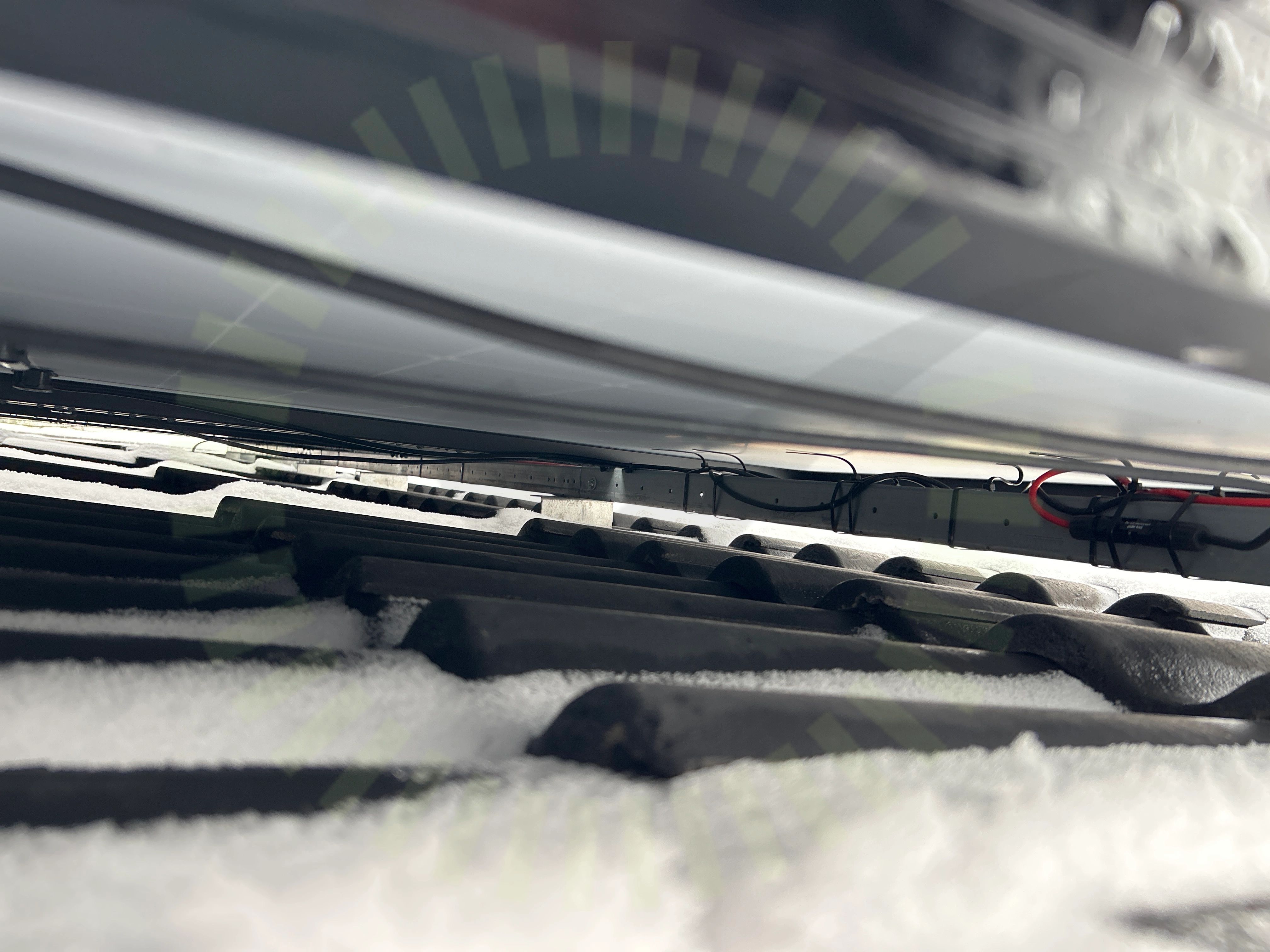

4.2 DC Kablage förläggning

Inte godkänd

Hängande kablage. Otillräcklig uppfästning

SS 436 40 00 (522.8.4)

4.3 Varning för likspänning

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

30/33
AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndAvtalDC Genomföringar DC Kablage egenskaperDC Kablage skadaDC Kablage skyddDC KontakterFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningInfästningLedare fastspändaMärkningMätprotokoll DCPESträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVentilationVinkelVäderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Weland Stål: Råspont

Anmärkningar

4/42
Infästningar CC mått

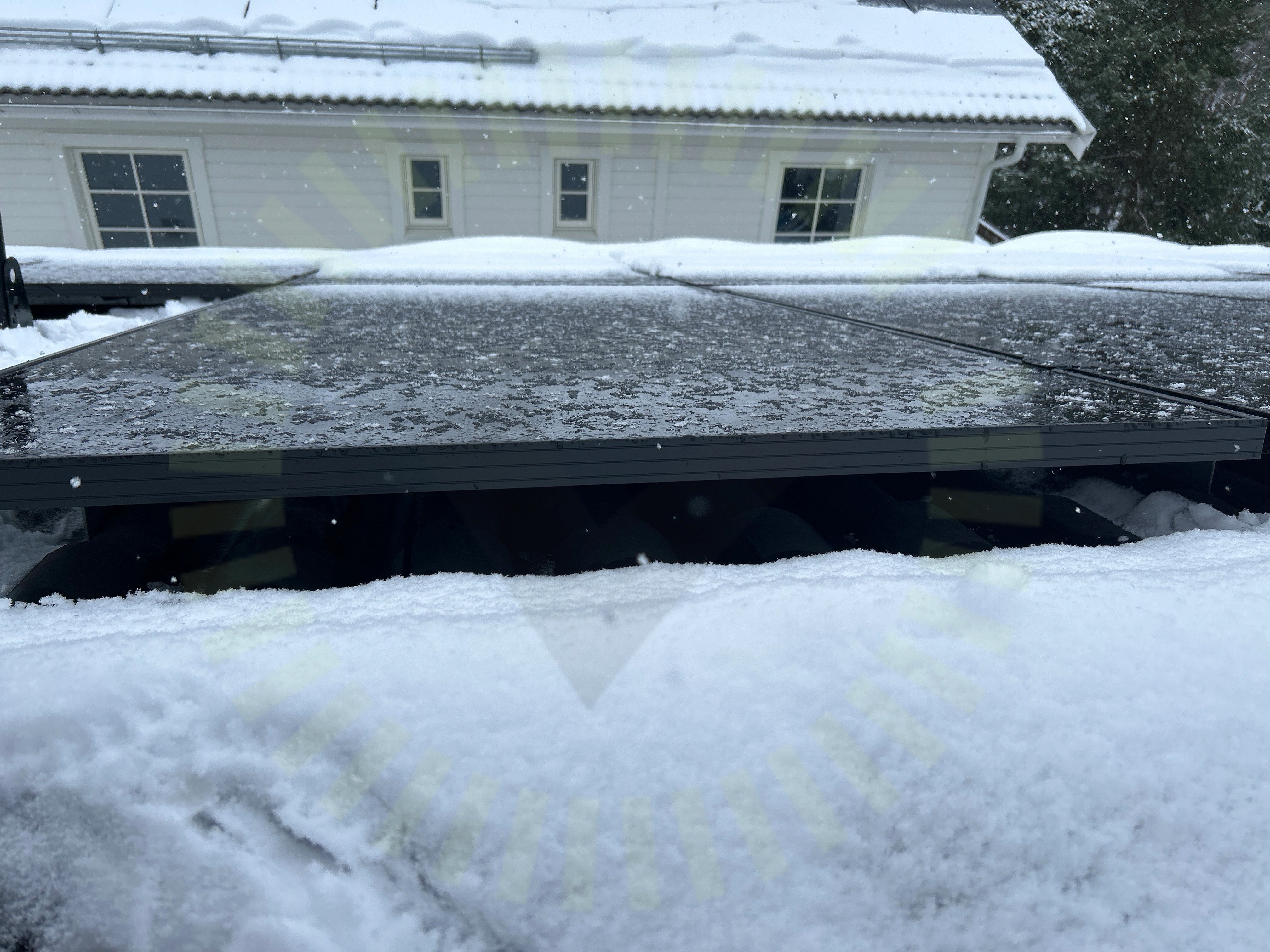

6.1 Infästningar CC mått

Inte godkänd

Lastberäkning anger Max avstånd 90cm. Upmätt 120cm.

MA5102 Sid 1 (1) | Version 3 - 221101
Kabeluppfästning

6.2 Kabeluppfästning

Inte godkänd

Kablage går längre sträckor utan tillförlitlig uppfästning

SS 436 40 00 (712.521.101 och 522.8.4)
Skenskarvar

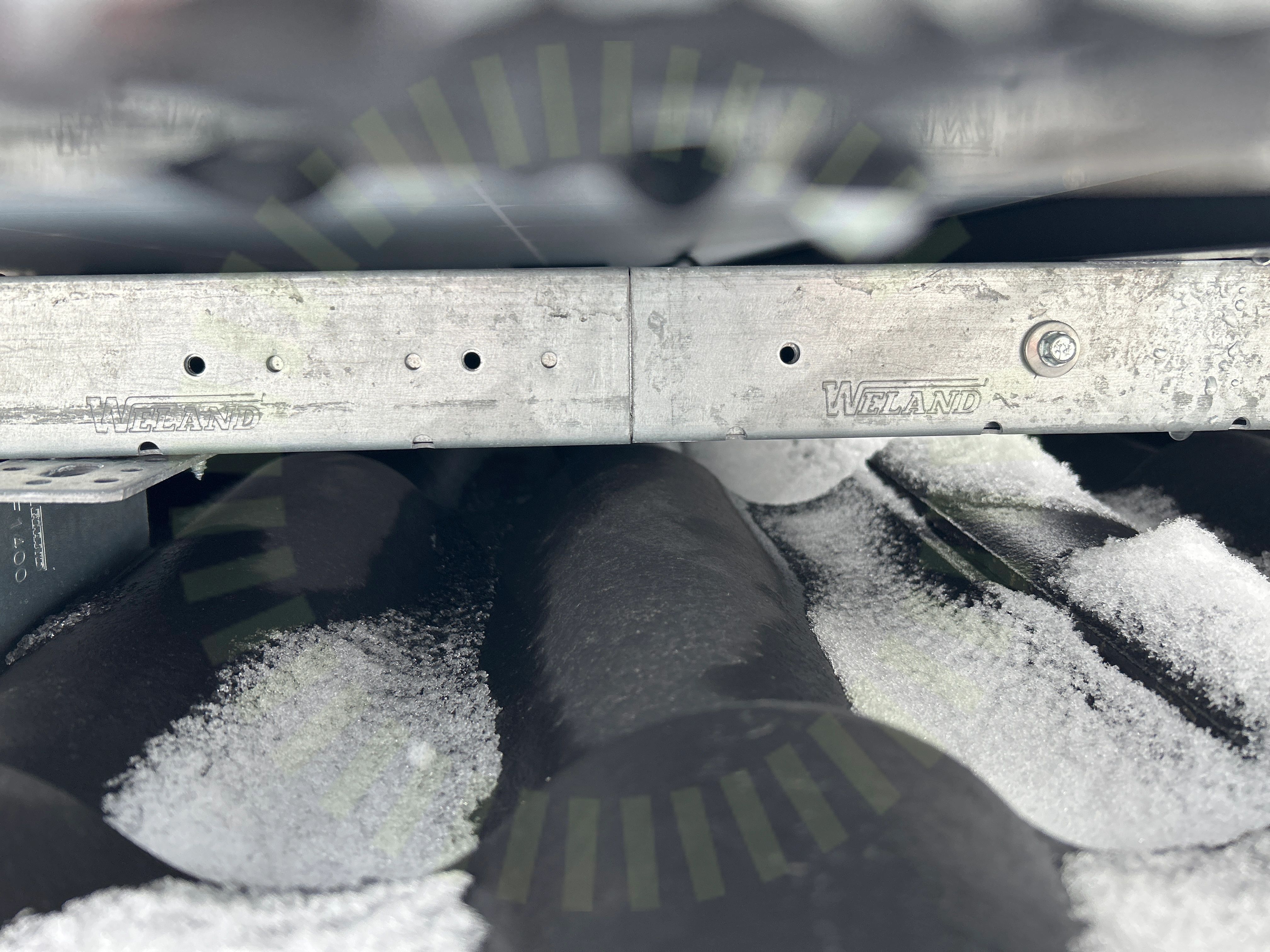

6.3 Skenskarvar

Inte godkänd

Skenan är inte skarvad enligt tillverkarens anvisningar

MA5102 Sid 1 (1) | Version 3 - 221101
Skenskarvar

6.4 Skenskarvar

Inte godkänd

Skenan är inte skarvad enligt tillverkarens anvisningar

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

36/42
Avstånd pannaAvstånd pannaFrämmande materialFrämmande materialInfästning RåspontInfästning RåspontInfästningar CC måttKabeluppfästningMittklämma rätt förläggningMittklämma rätt förläggningMittklämma skruvMittklämma skruvMittklämmorMittklämmorShimsShimsSkadorSkadorSkarp kantSkarp kantSkenornas infästningSkenornas infästningSkenornas överhängSkenornas överhängSkyddSkyddSnö- och VindlastberäkningSnö- och VindlastberäkningVäderbeständigt materialVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skena Ändklämmor skruvÄndklämmor skruv

Ej tillgängligt vid besiktning

2/42
TakgenomföringTakgenomföring
