Besiktningsrapport
8.3
Installation genom
Soolar
Datum
10 januari 2023
Ort
Kareby, Västra Götalands län

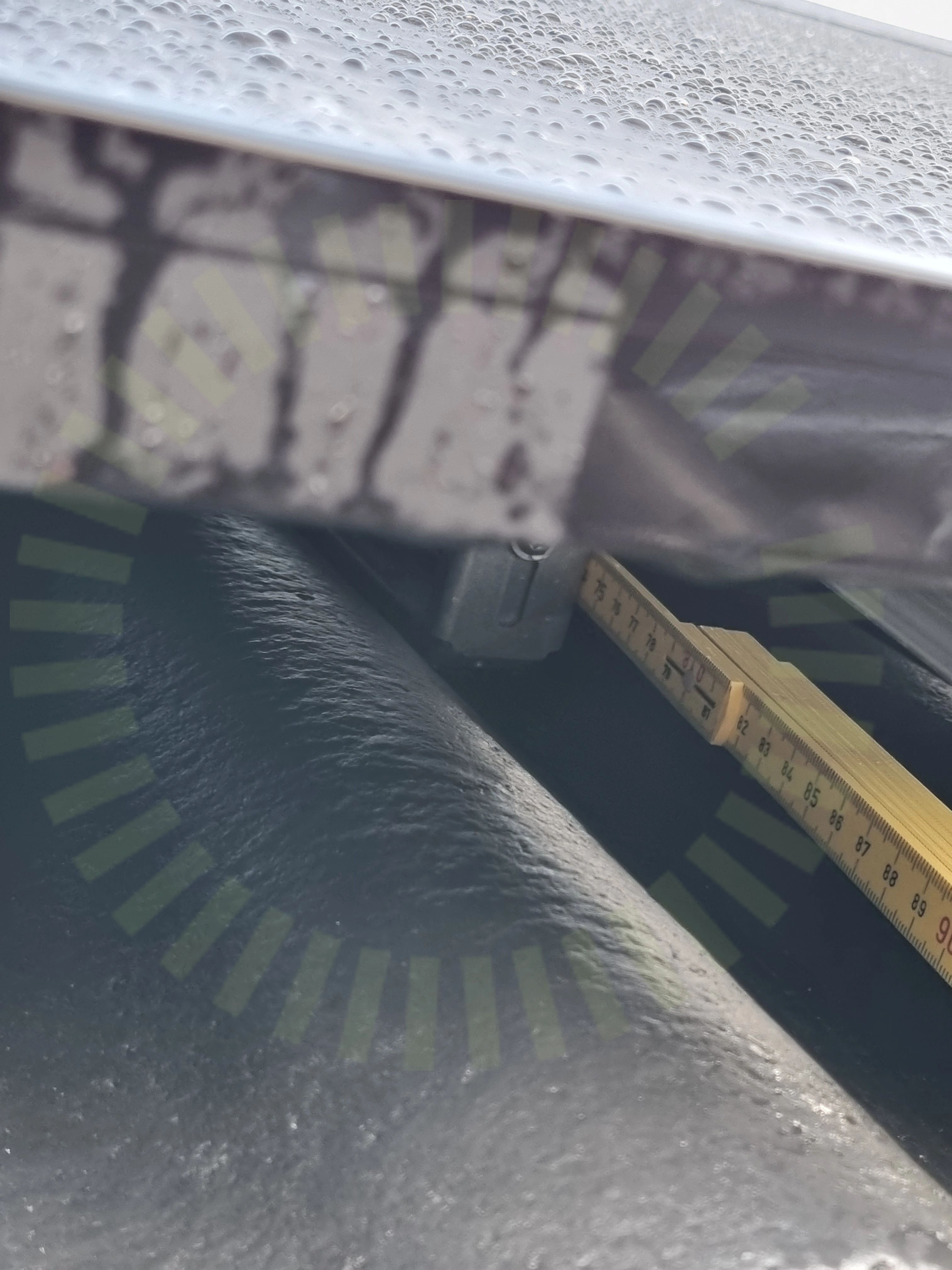

Fästens placering
Skena överhäng
Förstärkningsskruv
+ 5
83% godkända
17% ej godkända
Om installationen
Paneler
PhonoSolar: PS-XXXM4-20/UH
Montagesystem
ESDEC Lutande tegeltak
Växelriktare
MOD 3-15KTL3-XH
Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, ESDEC Lutande tegeltak
Anmärkningar
5/27
1.1 Avstånd mellan takkrokar
Inte godkänd
Garage - uppmätt cc mått 75. Snö- vindlast projektering saknas.
BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

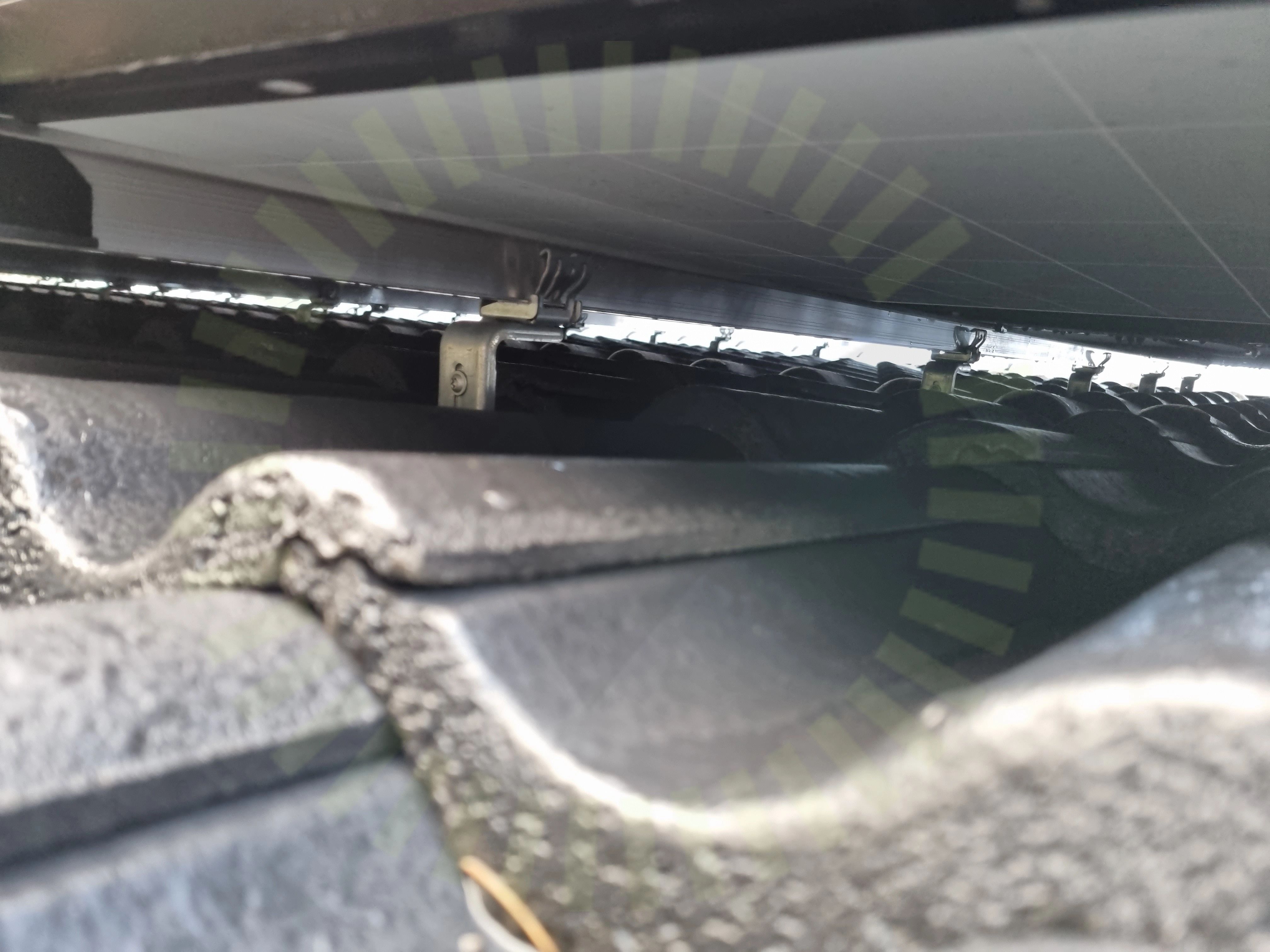

1.2 Förstärkningsskruv
Inte godkänd
Skruv fattas
BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 18

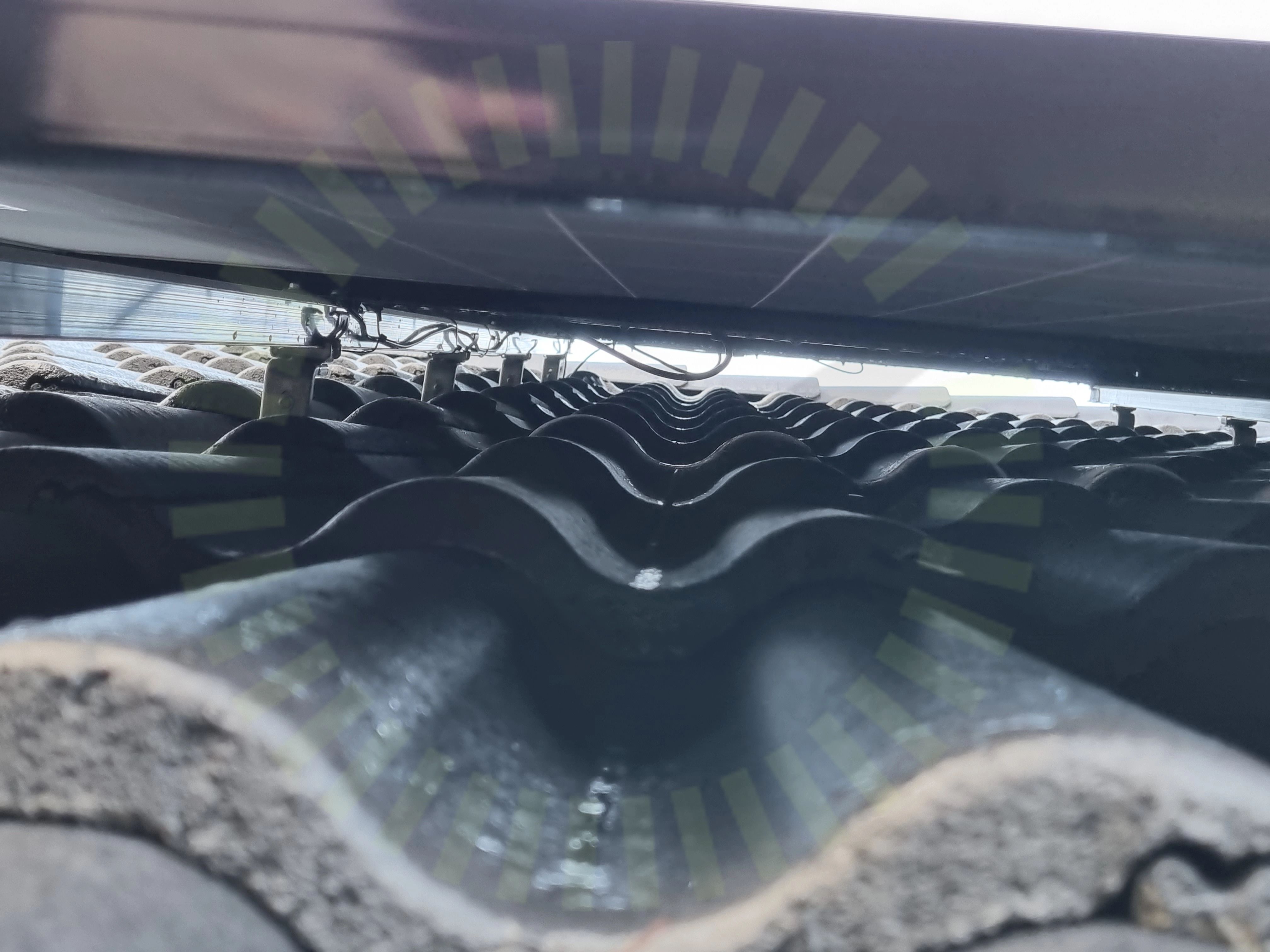

1.3 Kabeluppfästning
Inte godkänd
Lösa kablar under panelerna
SS 436 40 00 (712.521.101 och 522.8.4)

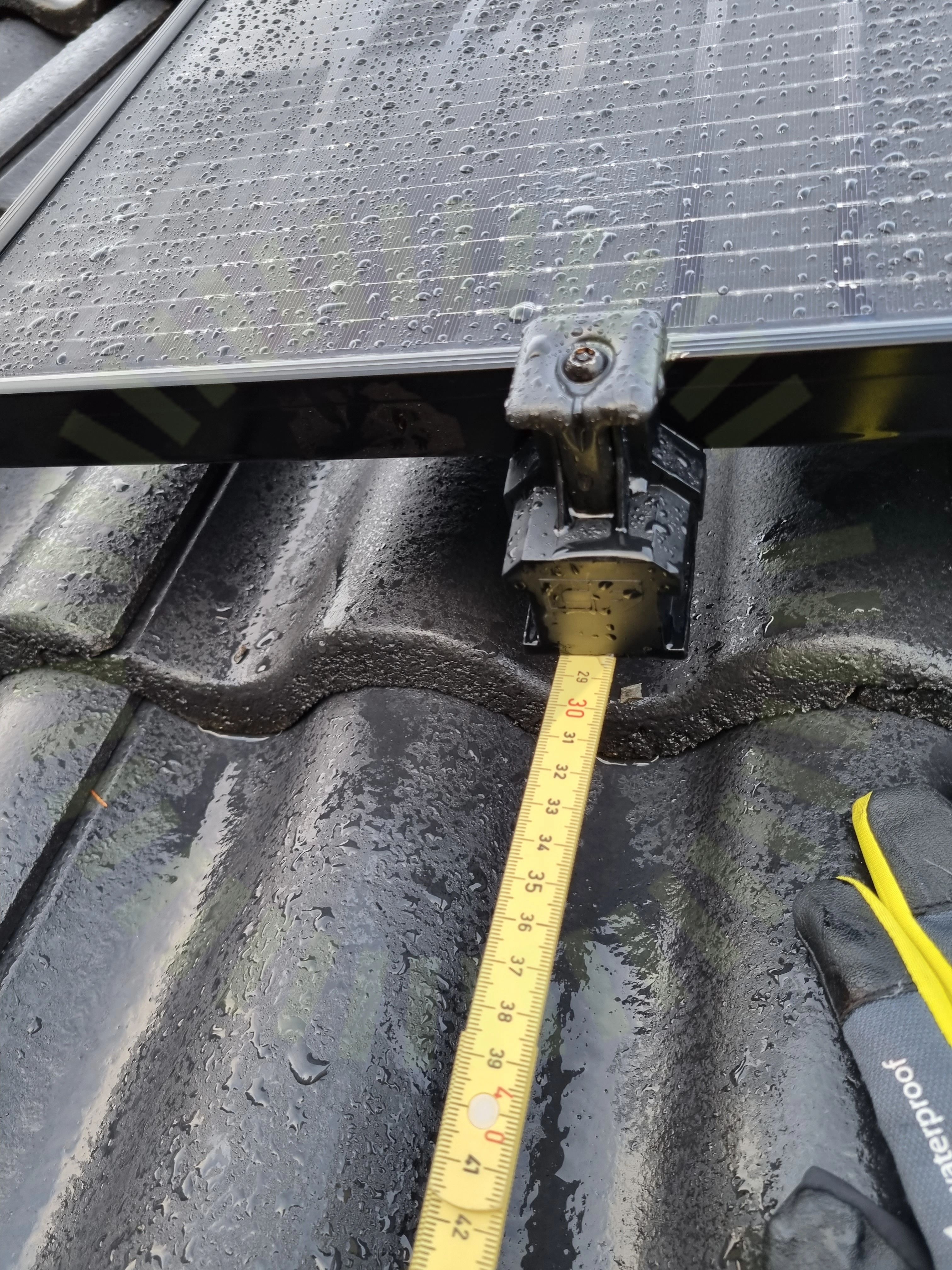

1.4 Skena överhäng
Inte godkänd
För långt överhäng
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
1.5 Snö- och Vindlastberäkning
Inte godkänd
Dokument saknas. Endast tak yta 3 är bifogad.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
21/27
Anpassade takpannor
Främmande material
Infästning skena
Klämräckvidd för ställbart fäste
Mittklämmor
Montering av takkrokar
Panel storlek
Panelens ramhöjd
Shims
Skador
Skarp kant
Skarvning av skena
Skydd
Säkerhetsavstånd
Takkrok infästning
Takkrokens orientering
Taklutning
Termisk brytpunkt
Väderbeständigt material
Ändfästen
Ändklämmor
Ej tillgängligt vid besiktning
1/27
Takgenomföring
Tak 1, PhonoSolar: PS-XXXM4-20/UH
Anmärkningar
1/10
2.1 Fästens placering
Inte godkänd
Fel avstånd på fäste
Tillverkarens anvisningar
Godkända kontrollpunkter
8/10
Dragavlastade
Dräneringshål
Föremål Bakstycke
Höjdskillnad
Panelramar separerade
Skador
Skugga
Strängförläggning
Ej tillgängligt vid besiktning
1/10
Förbindelse av kontakter
Varselmärkning
Anmärkningar
1/5

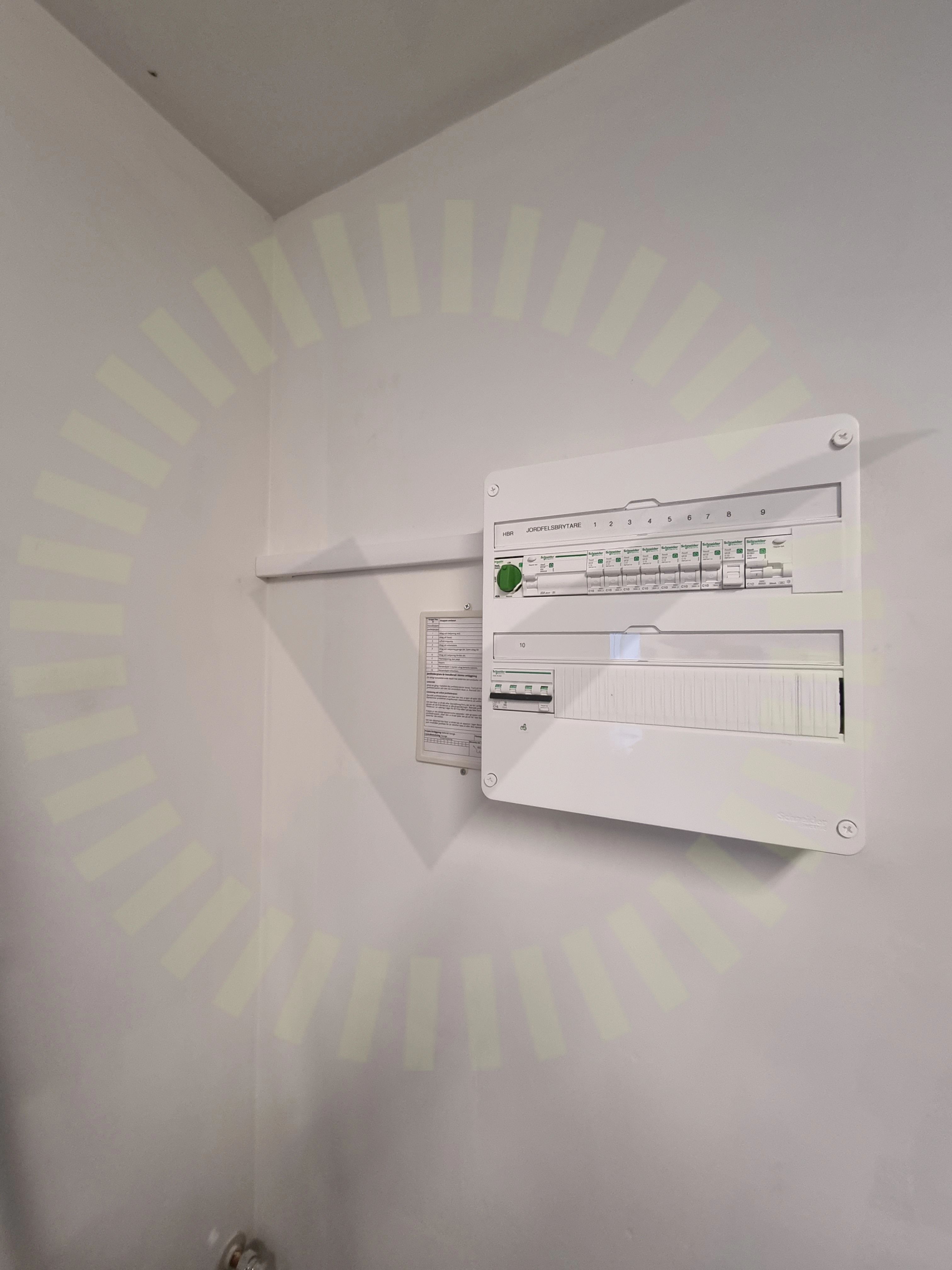

3.1 Central - Varselmärkning
Inte godkänd
Märkning saknas vid central.
SS 436 40 00 (134.1.7)
Godkända kontrollpunkter
4/5
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
4/27

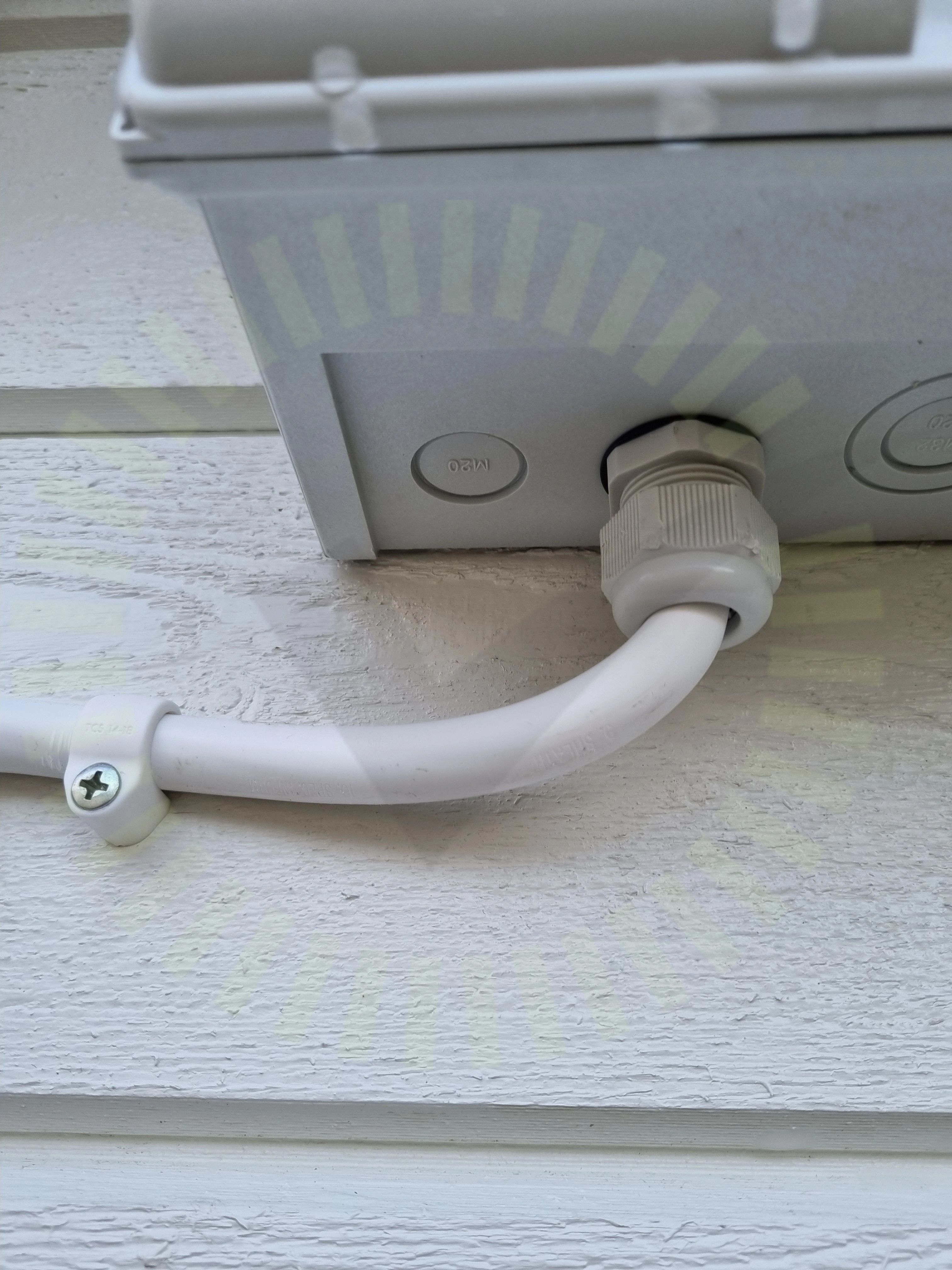

4.1 AC Böjradie
Inte godkänd
För hård böjd
SS 436 40 00 (522.8.3)

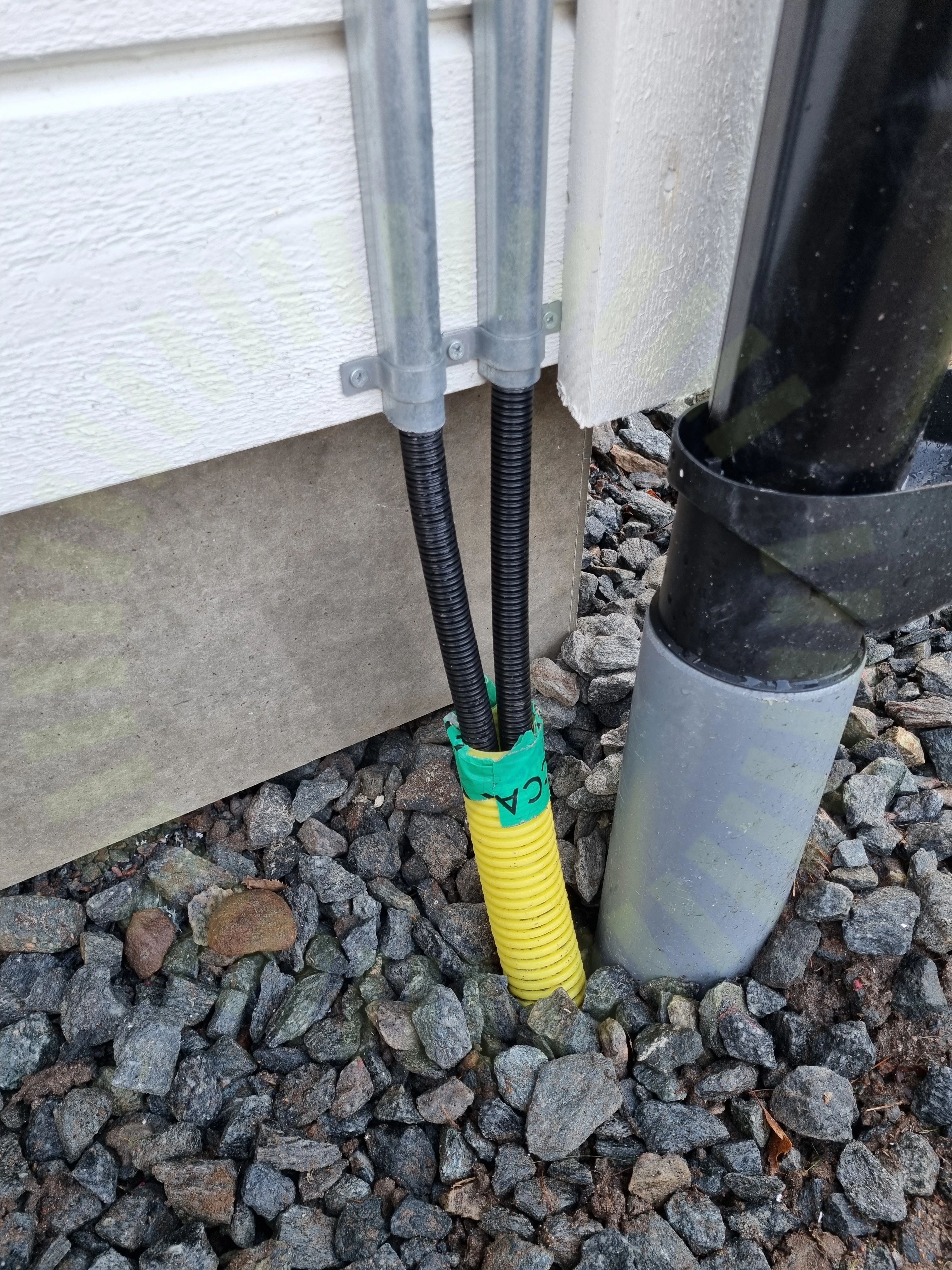

4.2 DC Yttre påverkan
Inte godkänd
Skydd saknas
SS 436 40 00 (132.5)
4.3 Mätprotokoll DC
Inte godkänd
Mätprotokoll saknas
ELSÄK-FS 2022:1 (6 §)

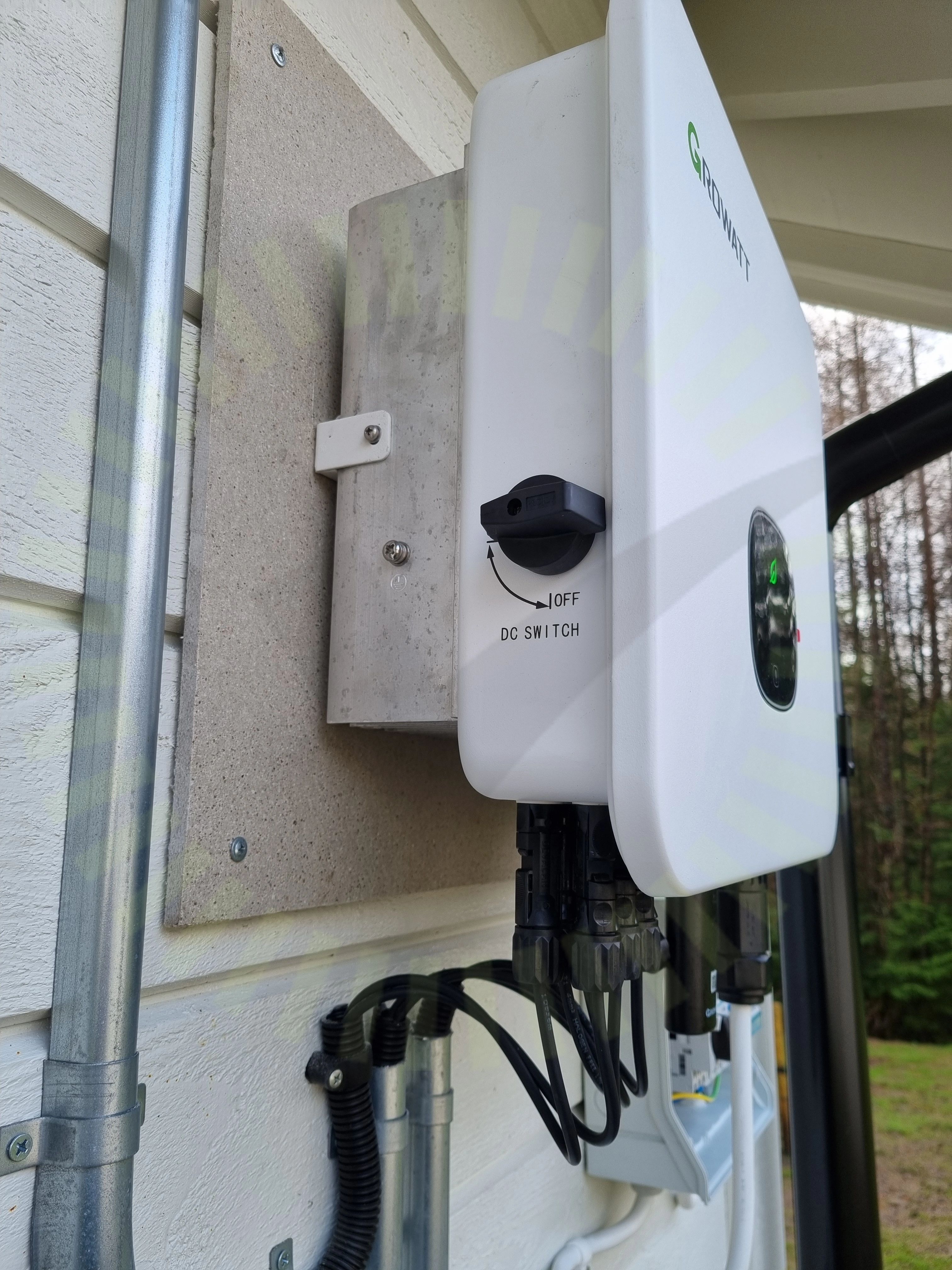

4.4 PE
Inte godkänd
Jordkabel saknas
GroWatt Installations Manual, 2022-1-18, Sida 23
Godkända kontrollpunkter
22/27
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Avstånd
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
Direkt solljus
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Kabel
Kontakter
Ledare fastspända
Märkning
Strängschema
Säkring
Vinkel
Väderskydd
Ej tillgängligt vid besiktning
1/27
Anslutning
