Besiktningsrapport

9.0

Installation genom

Sesol

Datum

3 januari 2024

Ort

Åkarp, Skåne län

Klämmor rätt förläggning

Läktinfästning

Kopplingslåda böjradie

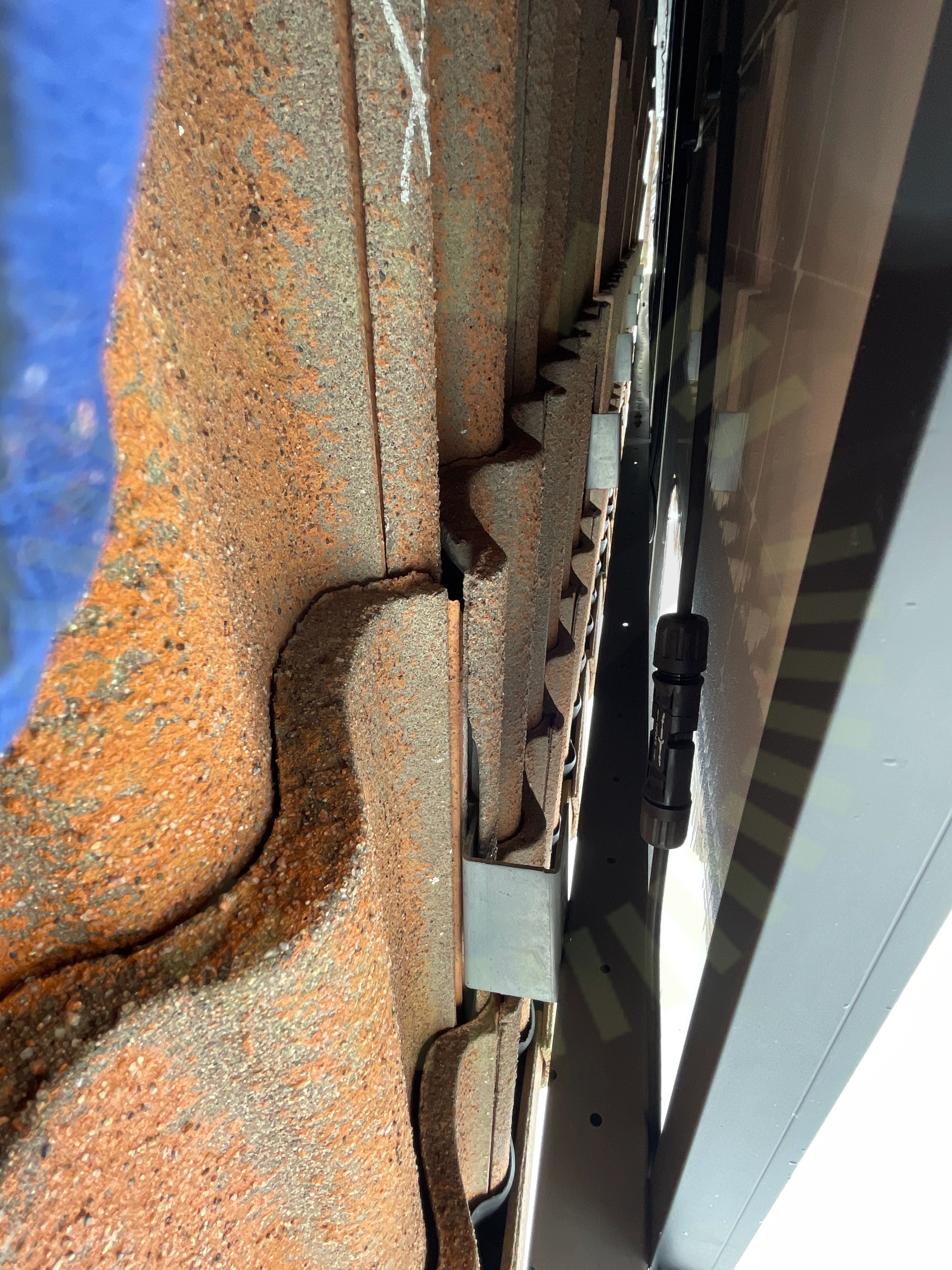

+ 7

90% godkända10% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

TillbehörCHINT: DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

CHINT: DTSU666

Godkända kontrollpunkter

5/5

Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

13/13

Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablage

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

1/40

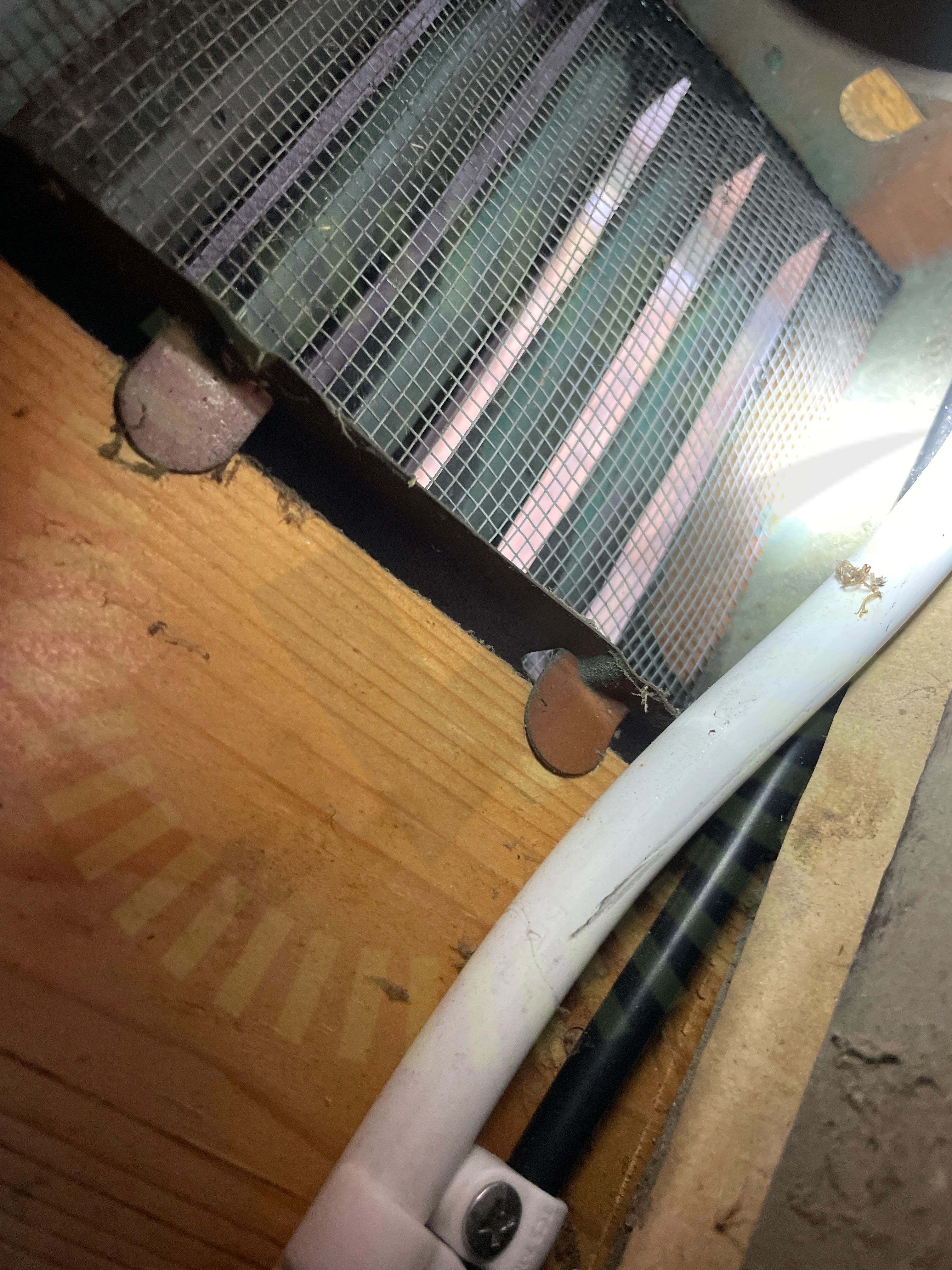

4.1 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

38/40

AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/40

Genomföringar

Longi: LR5-54HPB

Anmärkningar

3/17

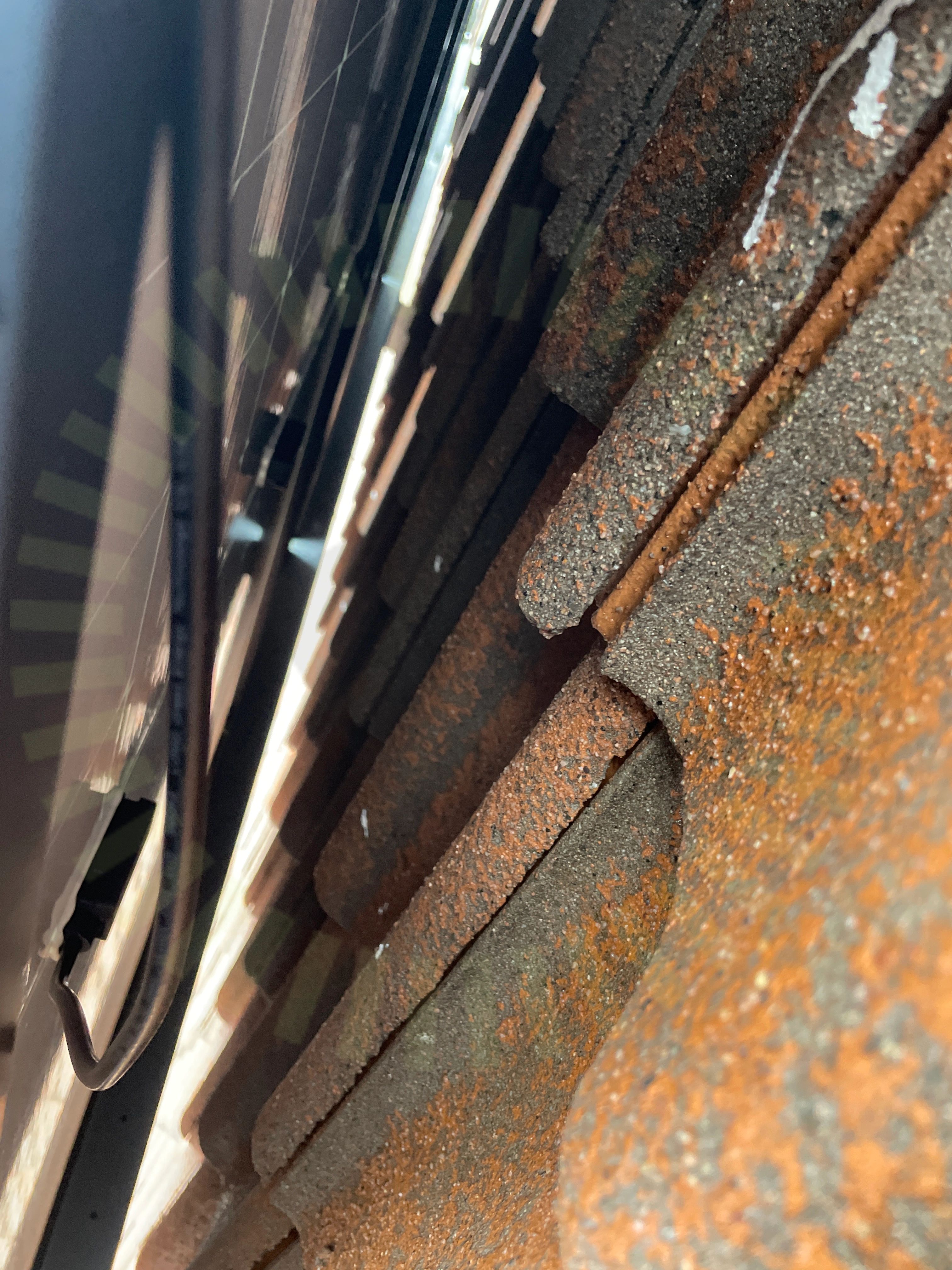

5.1 Kopplingslåda böjradie

Inte godkänd

Kablage ut från panelens kopplingsdosa är ej uppfäst med tillräckligt stöd.

SS 436 40 00 (522.8.3)

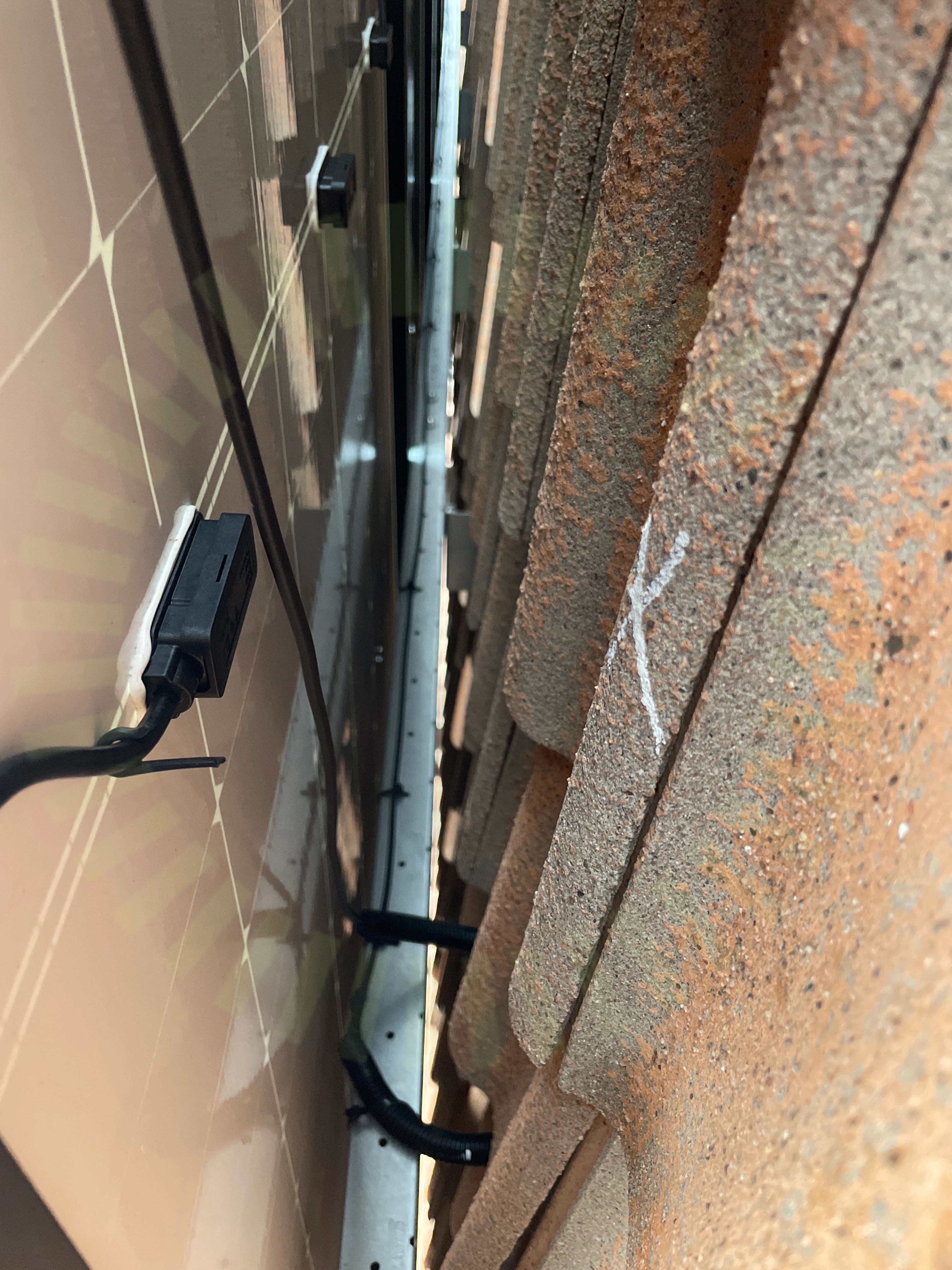

5.2 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

5.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

14/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramÖverlappning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Weland Stål: Läktfästen

Anmärkningar

1/1

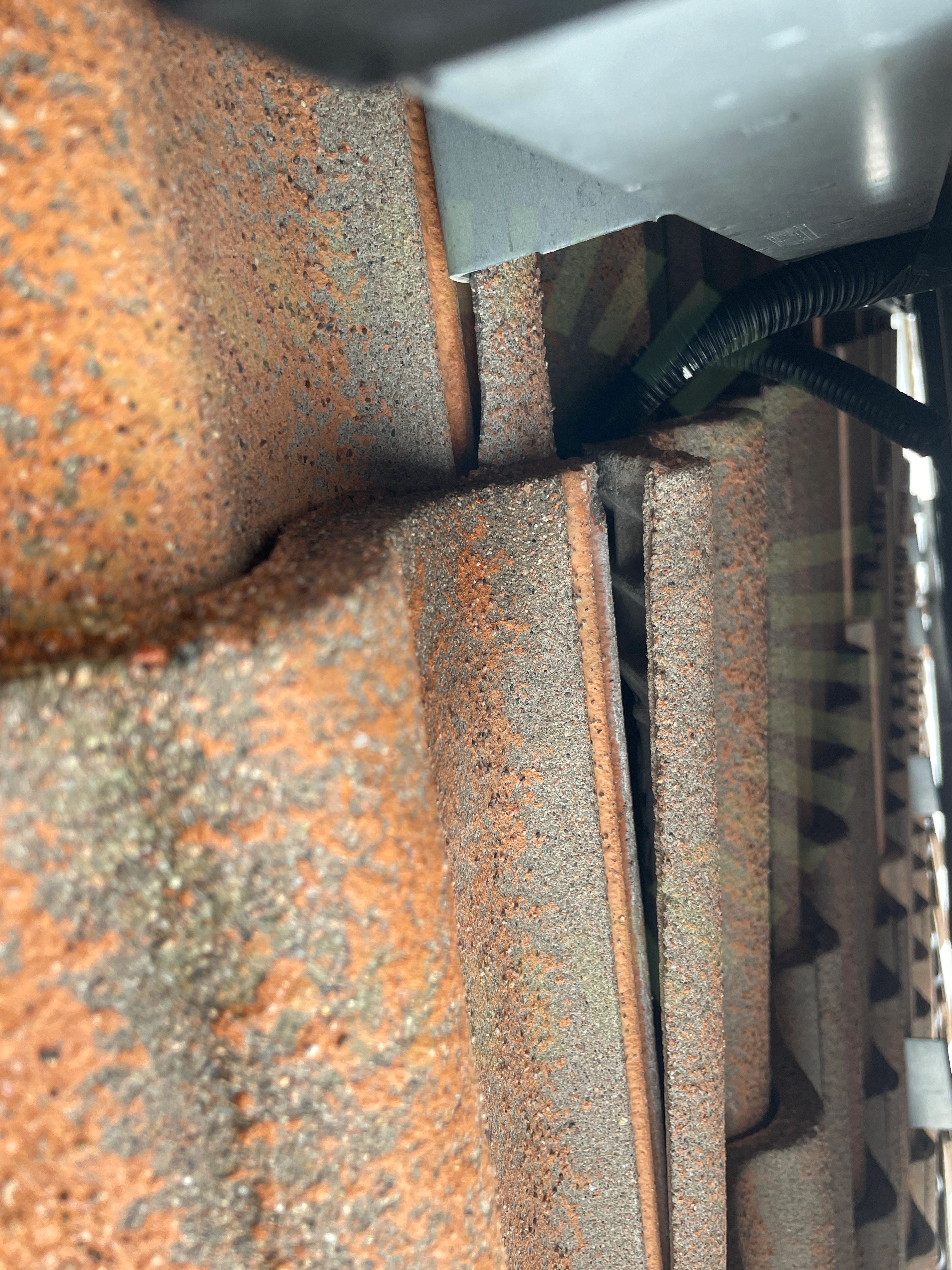

7.1 Ovanliggande panna

Inte godkänd

Takpanna vid uppgång av DC kablage är ej urfasad. Svävar en bit ovanför underliggande panna.

Undercentral

Anmärkningar

2/5

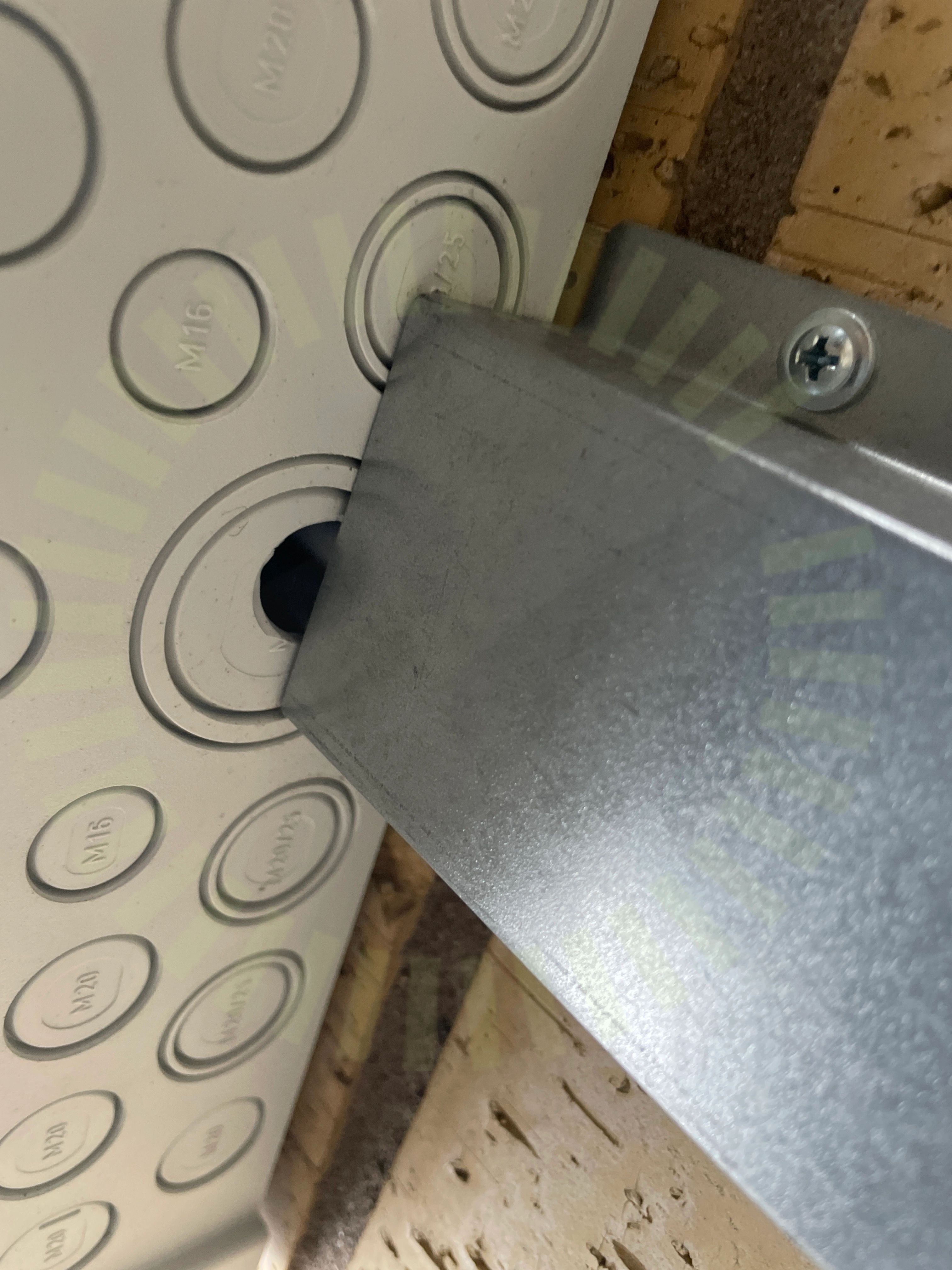

8.1 IP-Klassning

Inte godkänd

Kapslingens IP klassning har påverkats negativt vid installation. Skada i hölje.

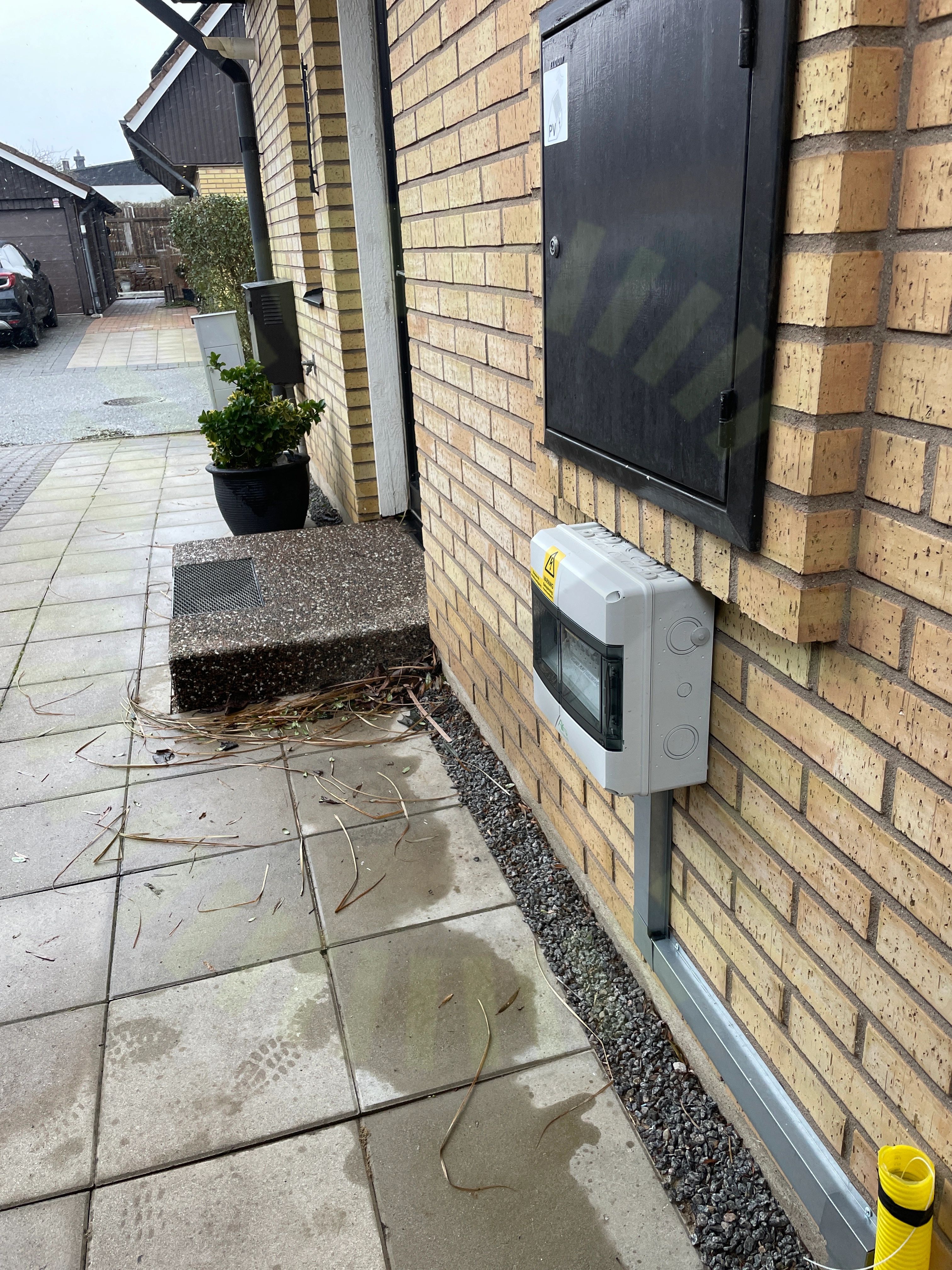

8.2 Placering

Inte godkänd

Central sitter olämpligt placerat. Sitter både långt ner och lock är ej låsbart. Huvudsäkringar för fastigheten är åtkomliga för obehöriga.

Godkända kontrollpunkter

3/5

FemledarsystemInfästningSkydd mot beröring

Weland Stål: Läktfästen

Anmärkningar

4/22

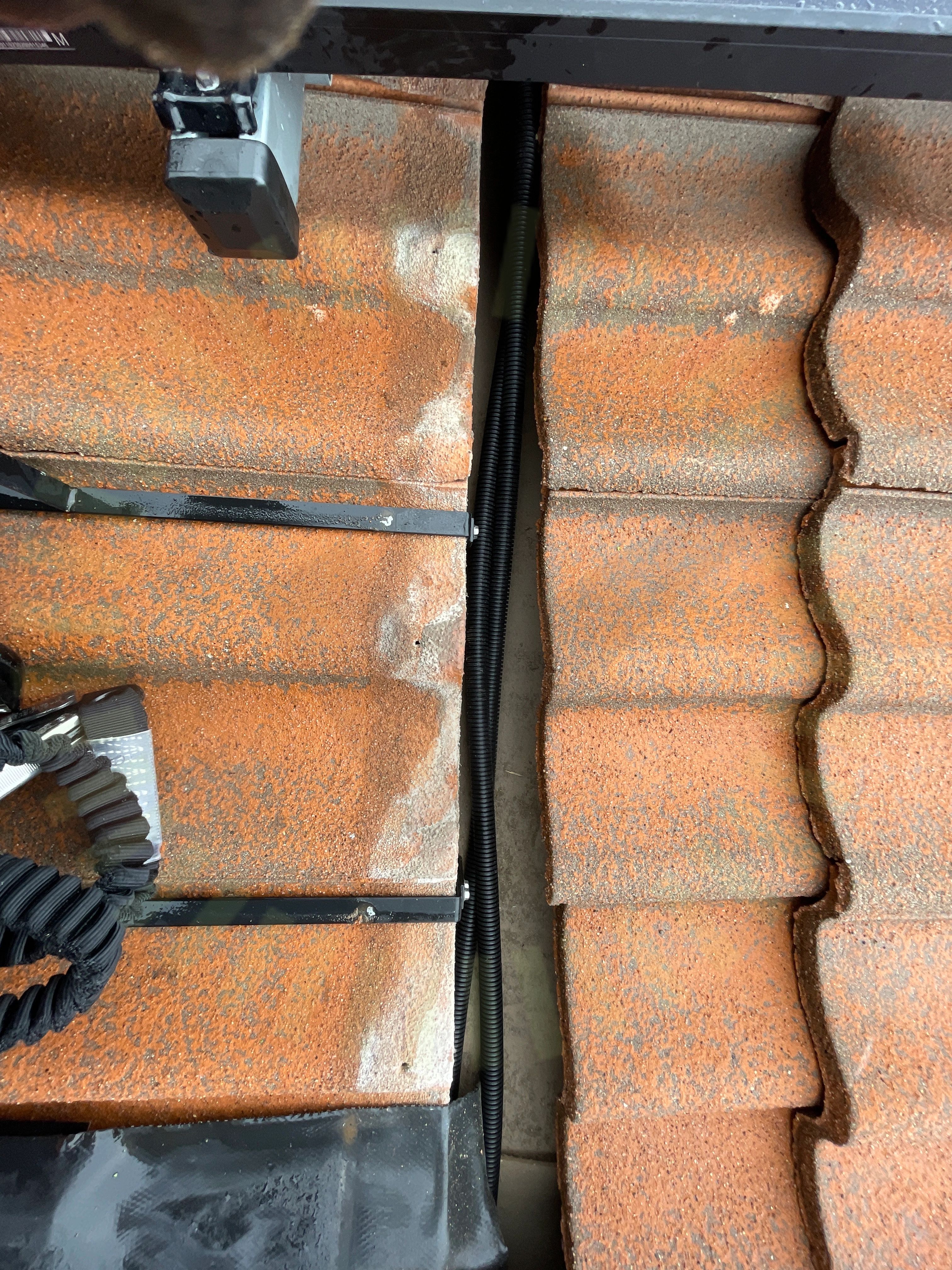

9.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan panelfält är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

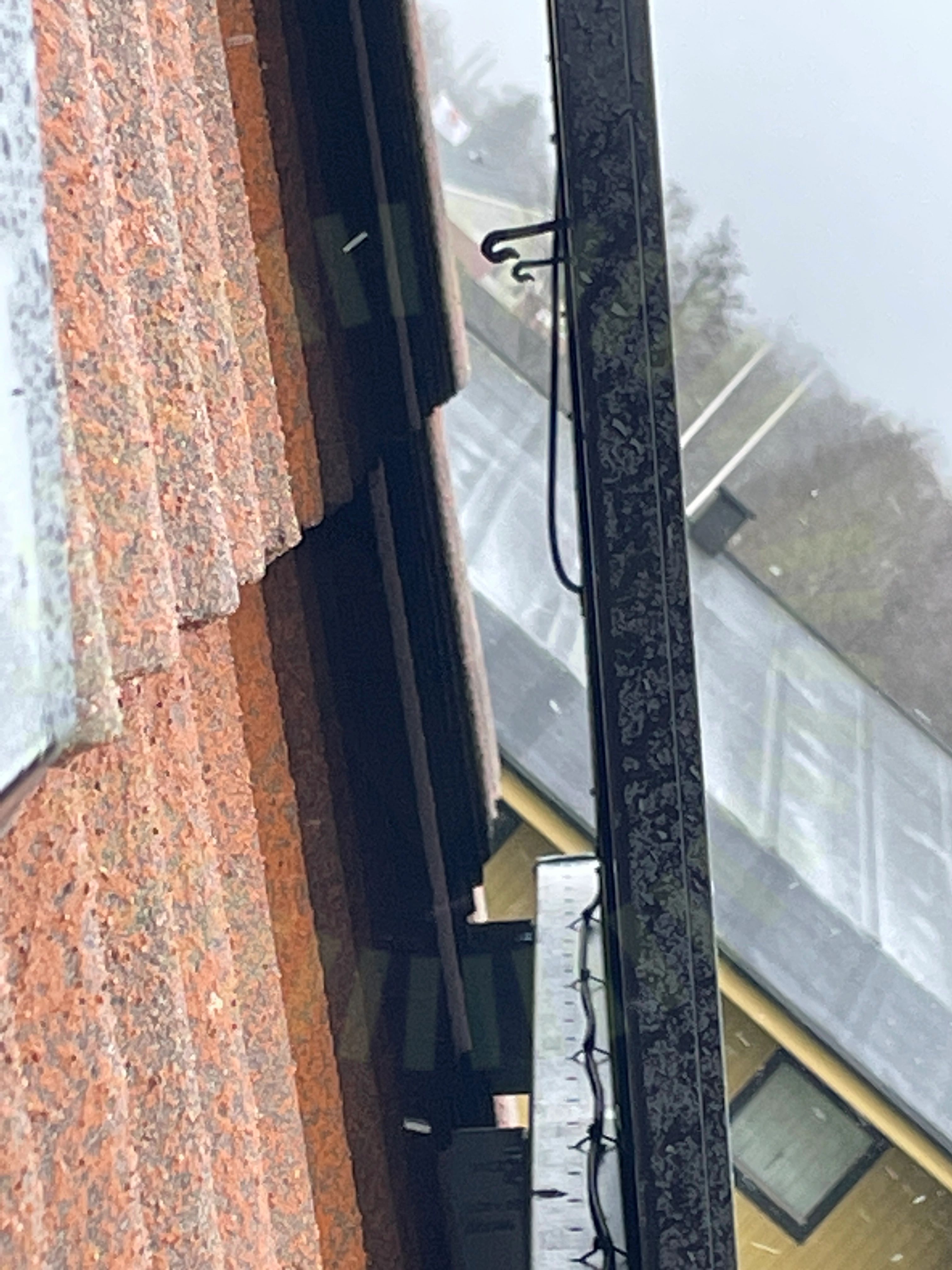

9.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

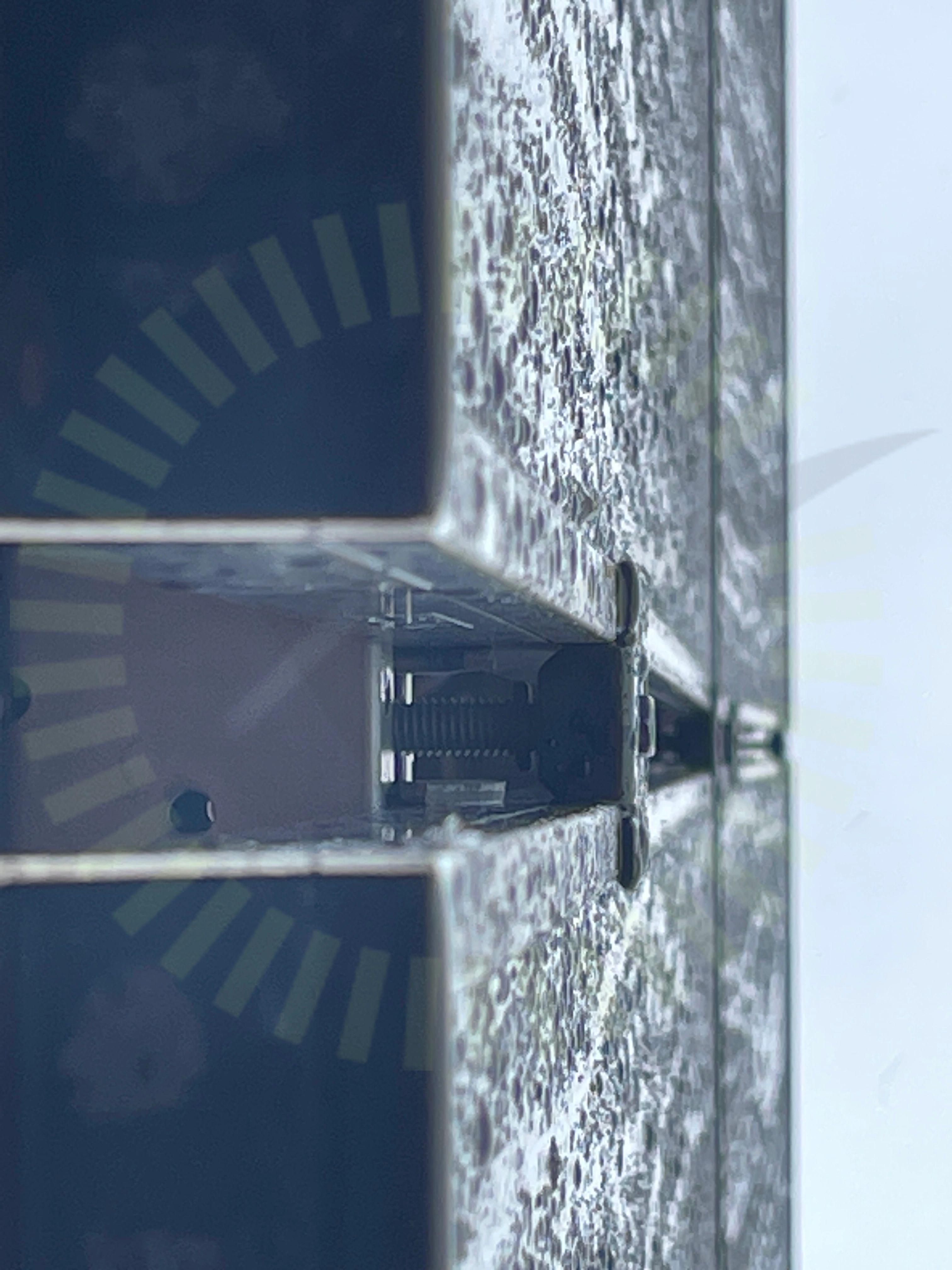

9.3 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

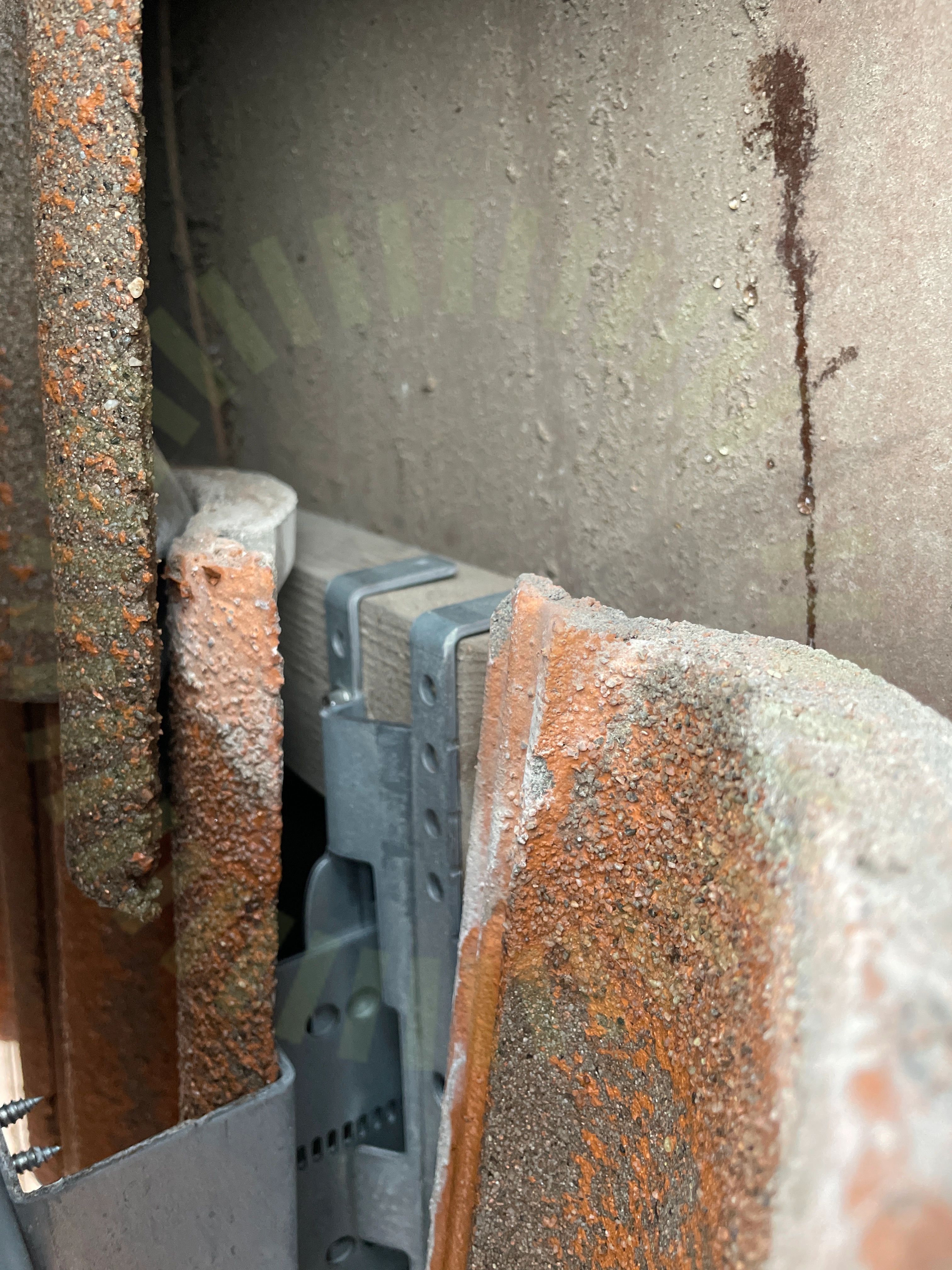

9.4 Läktinfästning

Inte godkänd

Infästning är inte korrekt utförd. Skruvar saknas.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

18/22
