Besiktningsrapport

8.5

Installation av

1KOMMA5°

Datum

2 februari 2023

Ort

Eskilstuna, Södermanlands län

Dragavlastade

Kabeluppfästning

Shims

+ 3

87% godkända

13% ej godkända

Om installationen

Paneler

Hyundai: HiE-S(XXX)VG (BF+WB)

Montagesystem

K2: SpeedRail

Montagesystem

N/A: Tätskiktsplatta

Växelriktare

Growatt MOD 10-15KTL3-X

Tillbehör

Säkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Kapsling (9)Säkerhetsbrytare AC (6)Varselmärkning (4)Villa, Hyundai: HiE-S(XXX)VG (BF+WB) (11)Villa, K2: SpeedRail (18)Växelriktare (27)

Kapsling

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Varselmärkning

Anmärkningar

1/4

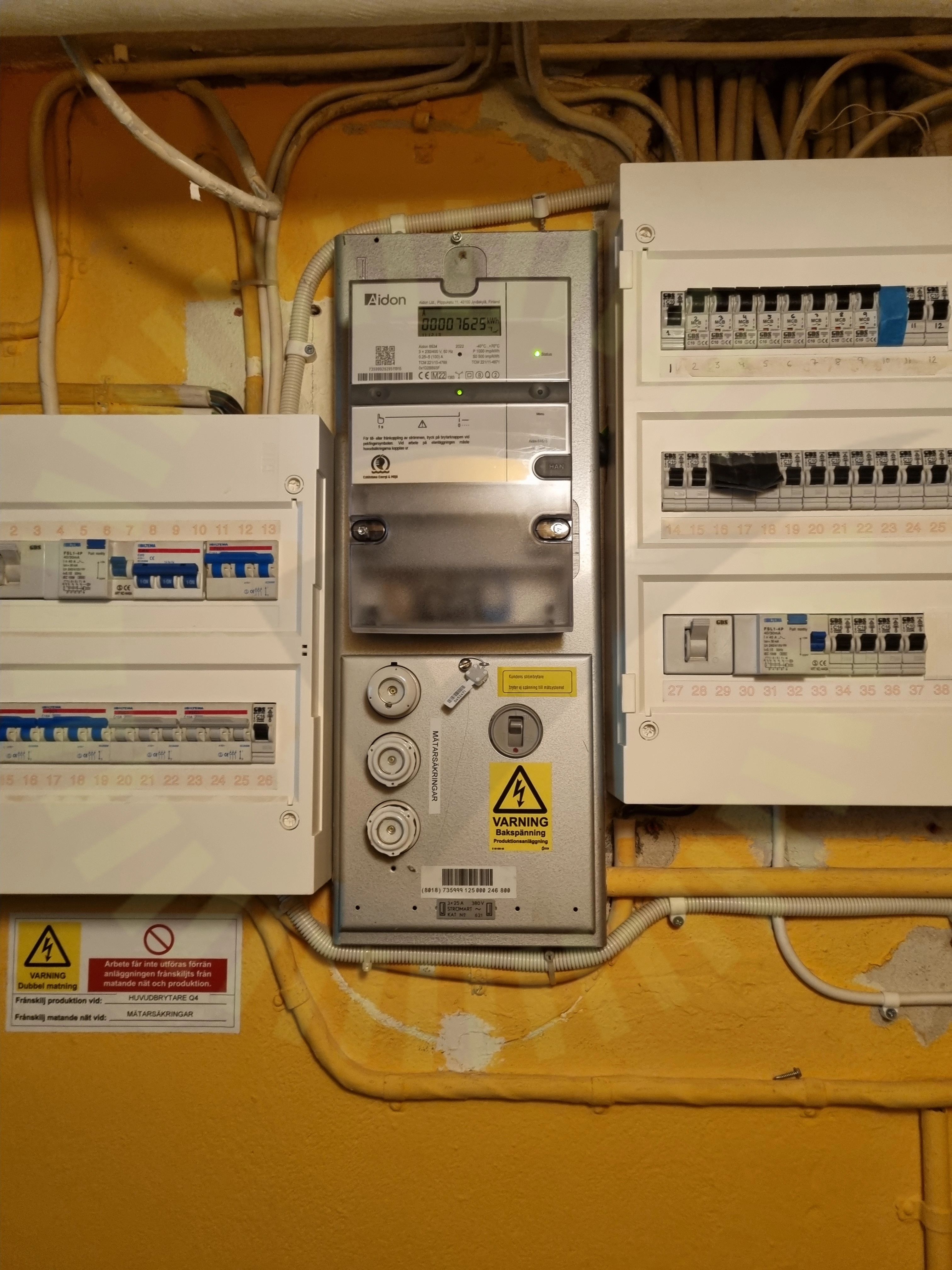

3.1 Informering av solceller

Inte godkänd

Saknas

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Villa, Hyundai: HiE-S(XXX)VG (BF+WB)

Anmärkningar

2/11

4.1 Föremål Bakstycke

Inte godkänd

Buntbandets ände har olyckligt hamnat uppåt med spetsen.

Tillverkarens montageanvisningar

4.2 Dragavlastade

Inte godkänd

Drag på kablar ej fäst så drag undviks

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/11

Dräneringshål

Fästenas storlek

Förbindelse av kontakter

Fästenas placering

Höjdskillnad

Mellanrum panelram

Skador

Skugga

Strängförläggning

Villa, K2: SpeedRail

Anmärkningar

4/13

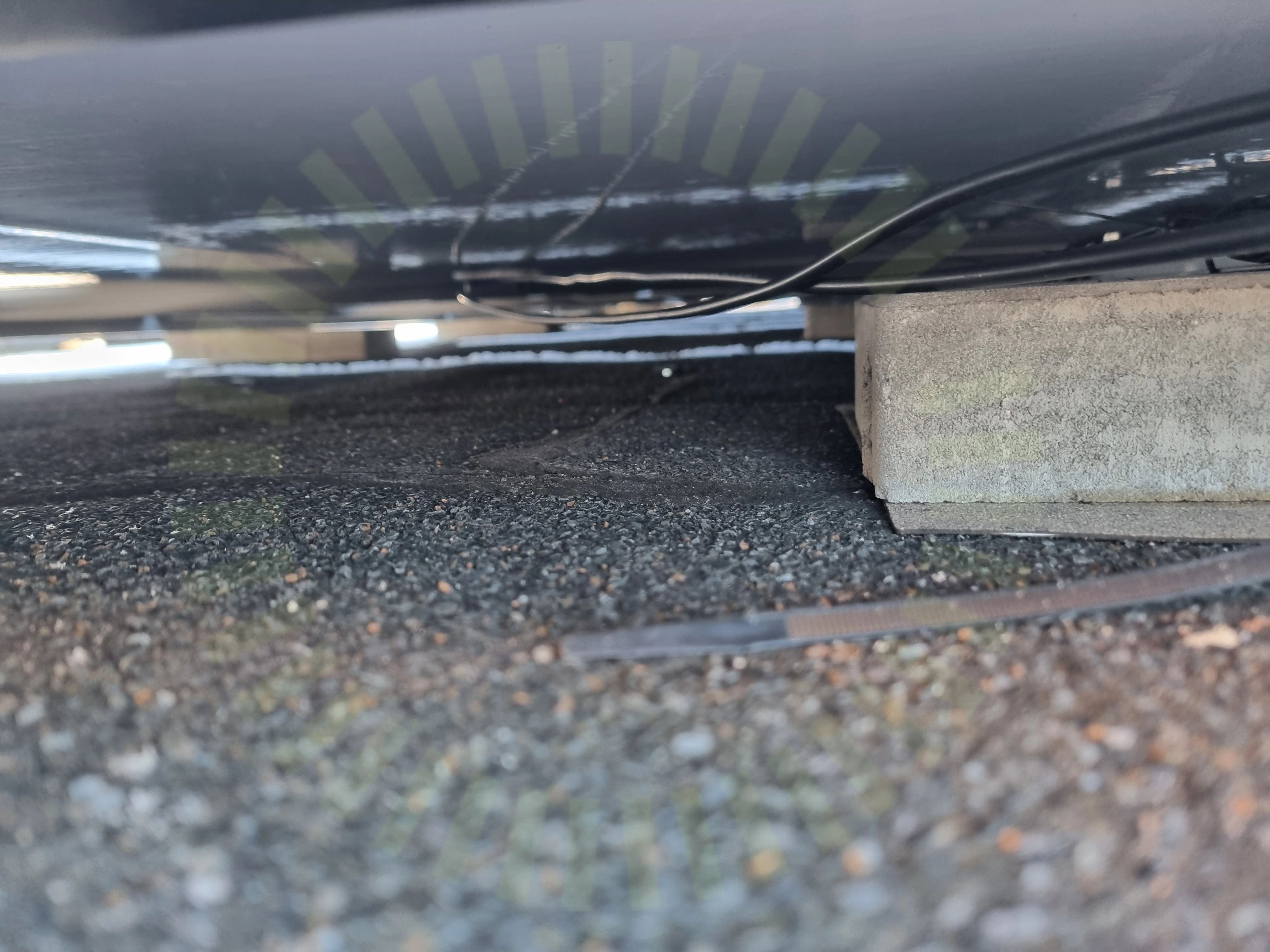

5.1 Kabeluppfästning

Inte godkänd

Kablar hänger ner långt mellan uppfästningar

SS 436 40 00 (712.521.101 och 522.8.4)

5.2 Termisk brytpunkt

Inte godkänd

Saknas brytpunkt under stora fältet med 9 paneler I rad

Tillverkarens anvisningar

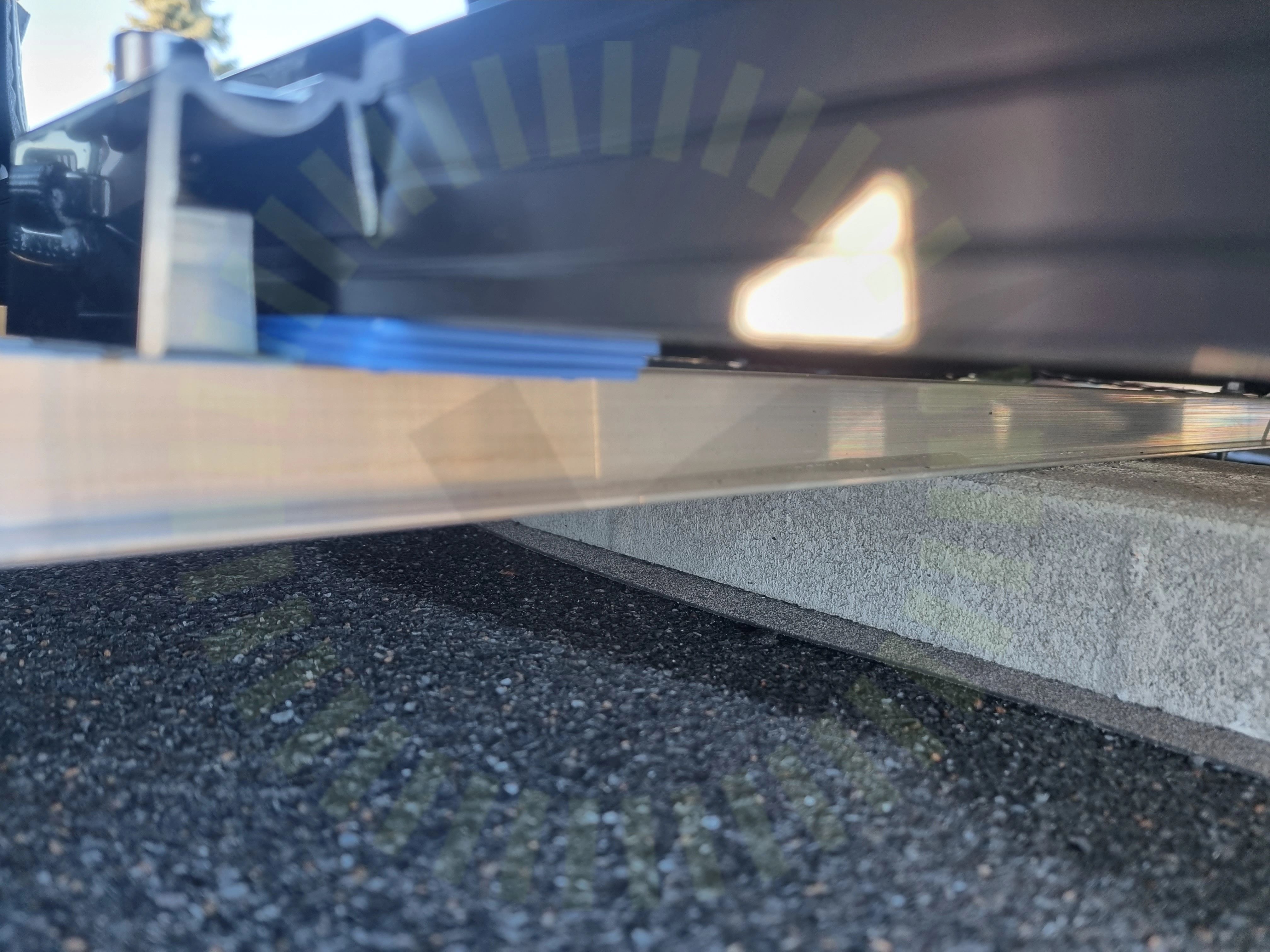

5.3 Shims

Inte godkänd

Shim mellan panel och ram

Tillverkarens anvisningar

5.4 Snö- och Vindlastberäkning

Inte godkänd

Snö- vindlastberäkning bygger på SolidHook Vario 2 med tegeltak. I verklighet ballastsystem.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

7/13

Mittklämmor

Skador

Skarp kant

Skydd

Taklutning

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

2/13

Skenskarvar

Skenornas infästning

Växelriktare

Anmärkningar

2/26

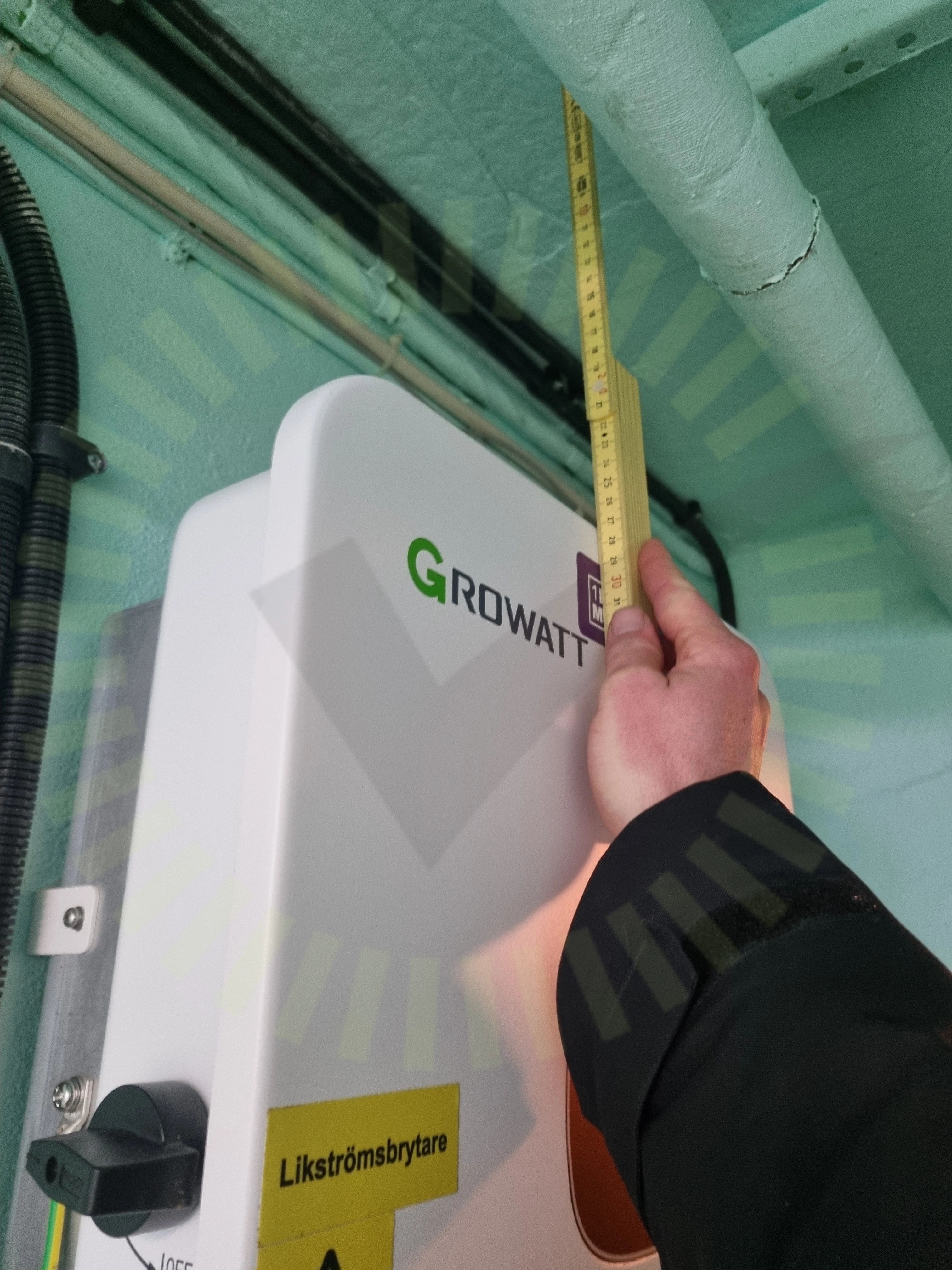

6.1 Avstånd

Inte godkänd

27 cm till tak

Growatt Installation & Operation manual for MOD TL3-XH | s.12

6.2 Mätprotokoll DC

Inte godkänd

Saknas mätprotokoll

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

24/26

Förskruvning

AC Böjradie

AC Förläggning

AC Genomföringar

AC kabel skarp kant

AC Skador på kabel

Anslutning

Brännbart underlag

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Fastsäkring av produkt

Huvudsäkring

Infästning

Kabel

Ledare fastspända

Märkning

Strängschema

Utrymme

Vinkel

Väderskydd
