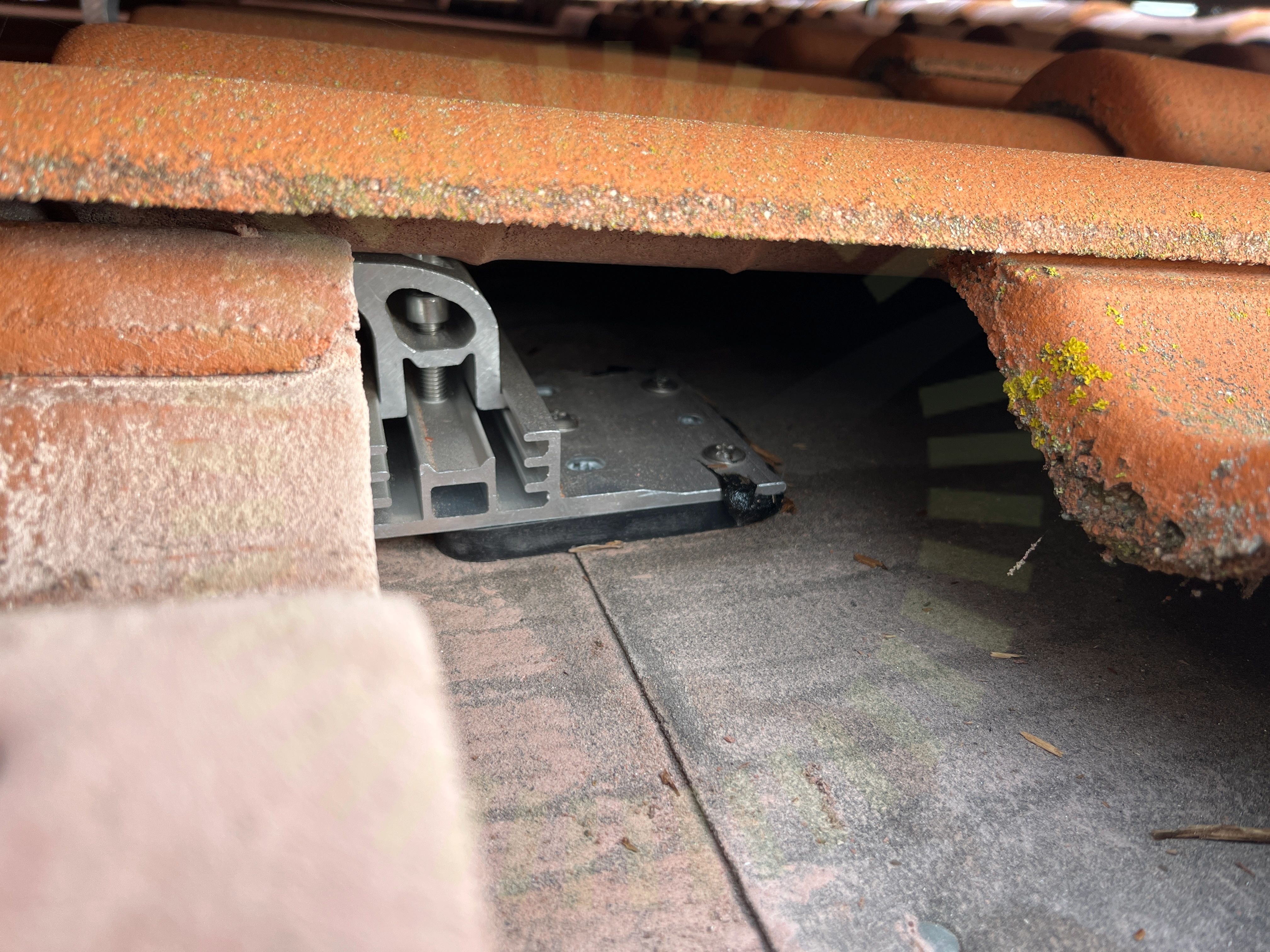

3.1 Infästning utanför takstol
Inte godkändKroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19
Besiktningsrapport
9.0
Installation genom
AH Energy AB
Datum
31 augusti 2023
Ort
Skärhamn, Västra Götalands län
92% godkända8% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare DC
Installerad av AH Energy AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare DC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak 1, K2: SingleRail: CrossHook 3S
Anmärkningar
4/27

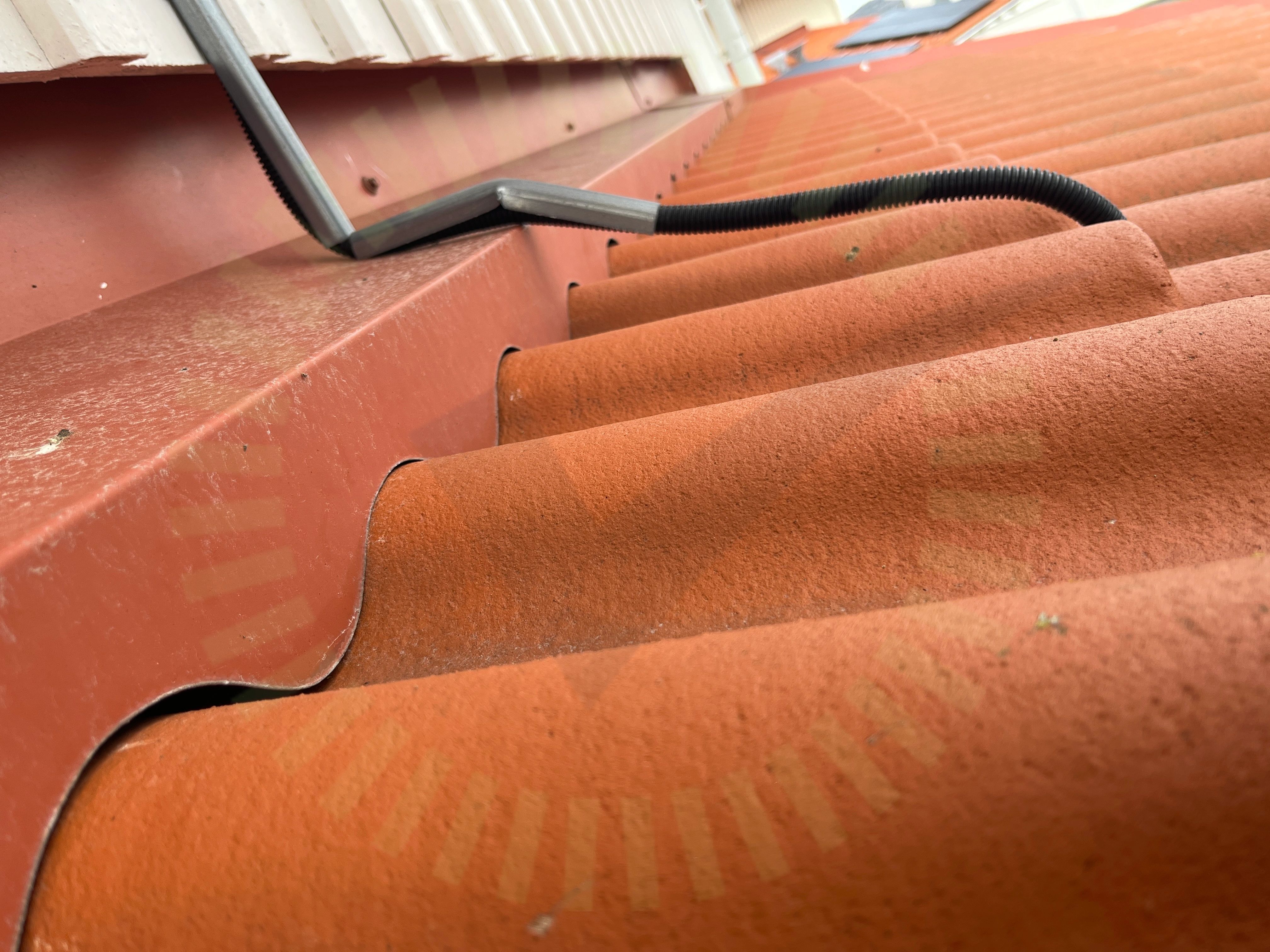

3.2 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte fastsäkrad.

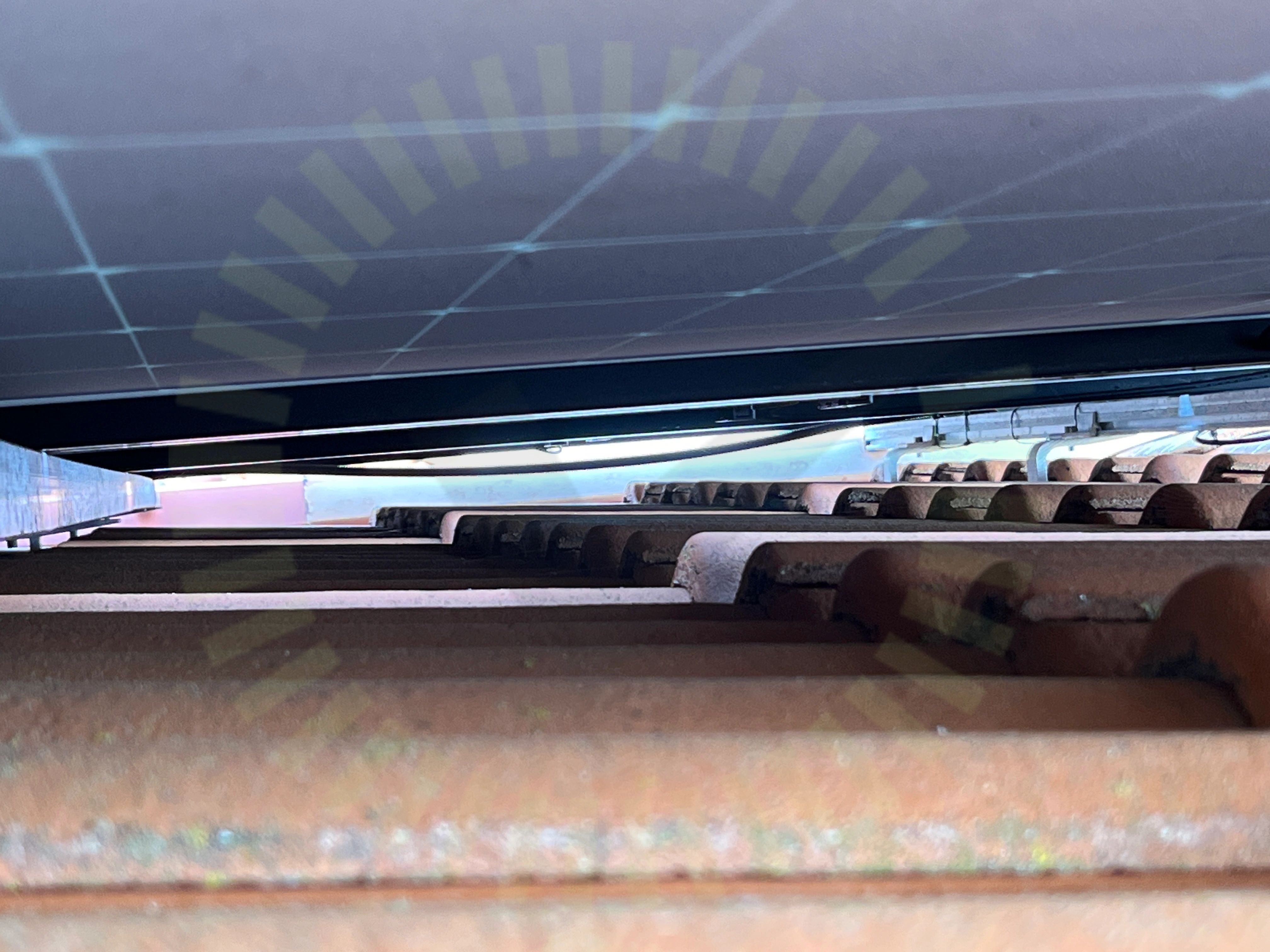

3.3 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
3.4 Skenans utstick för klämma
Inte godkändSkenan sticker inte ut tillräckligt från panelramen för klämman. Ska vara minst 50 mm.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 15
Godkända kontrollpunkter
23/27Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
4/17

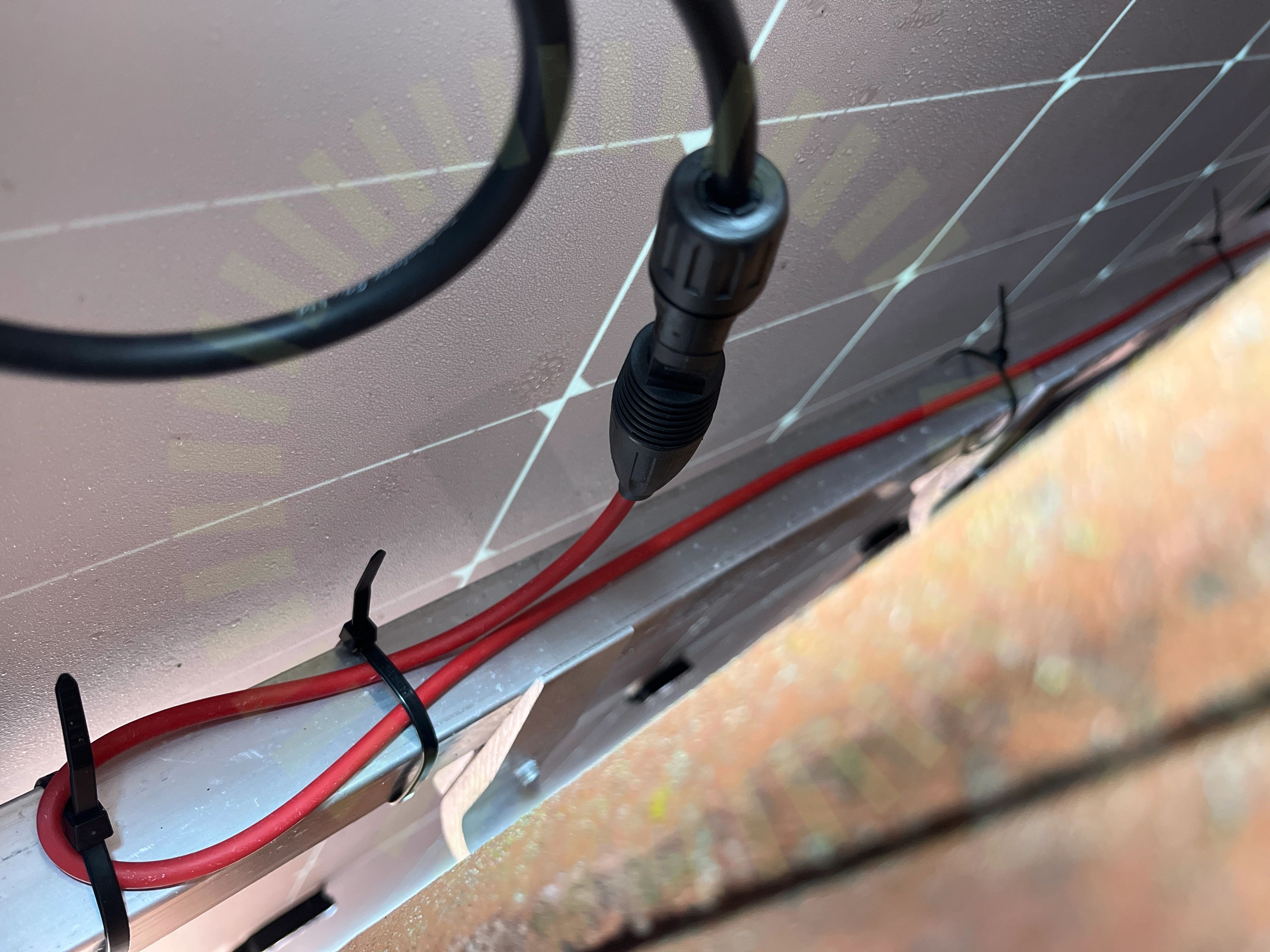

4.1 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare
SS 436 40 00, 712.526

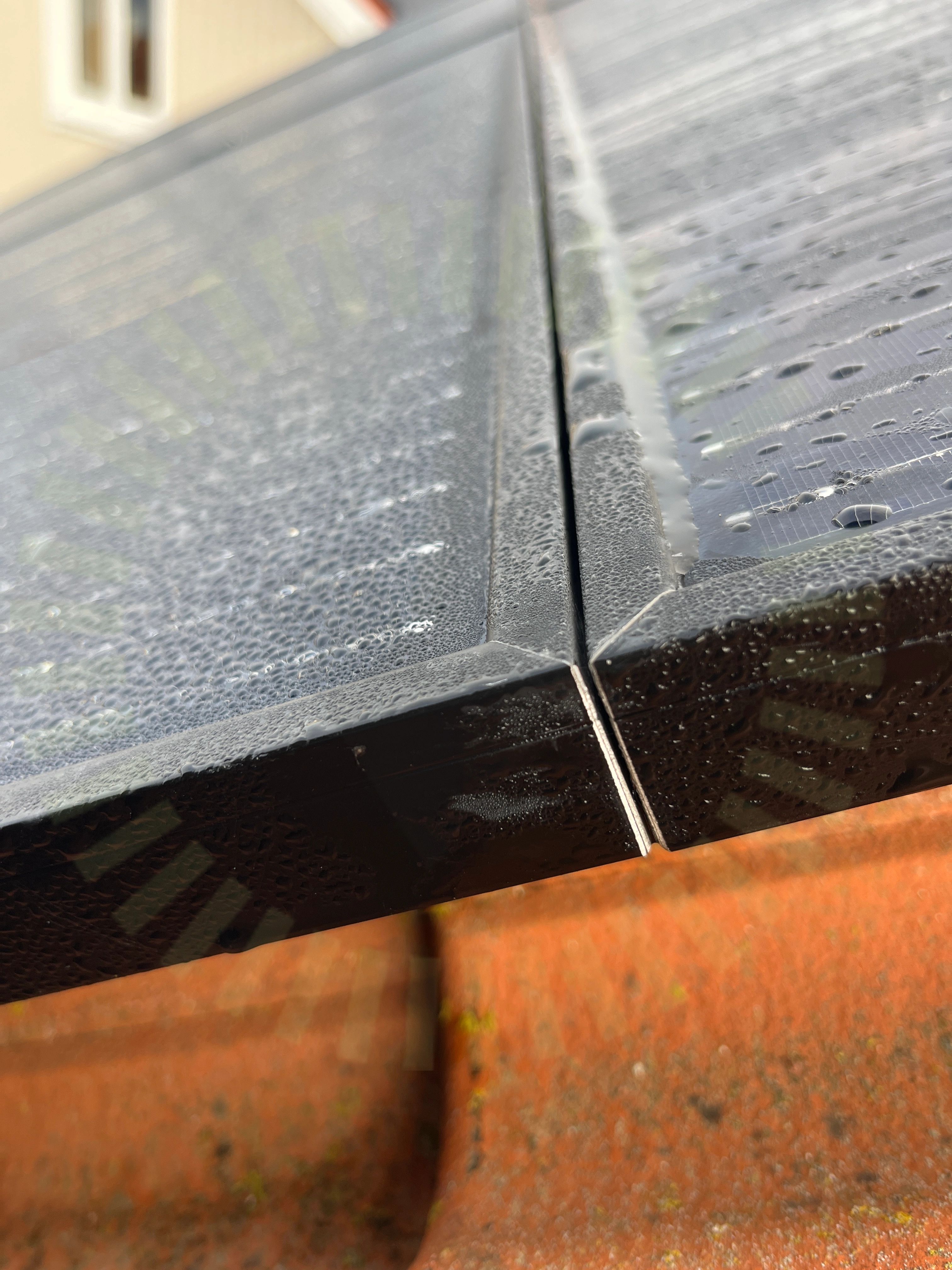

4.2 Mellanrum
Inte godkändPaneler är inte separerade med korrekt avstånd.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13

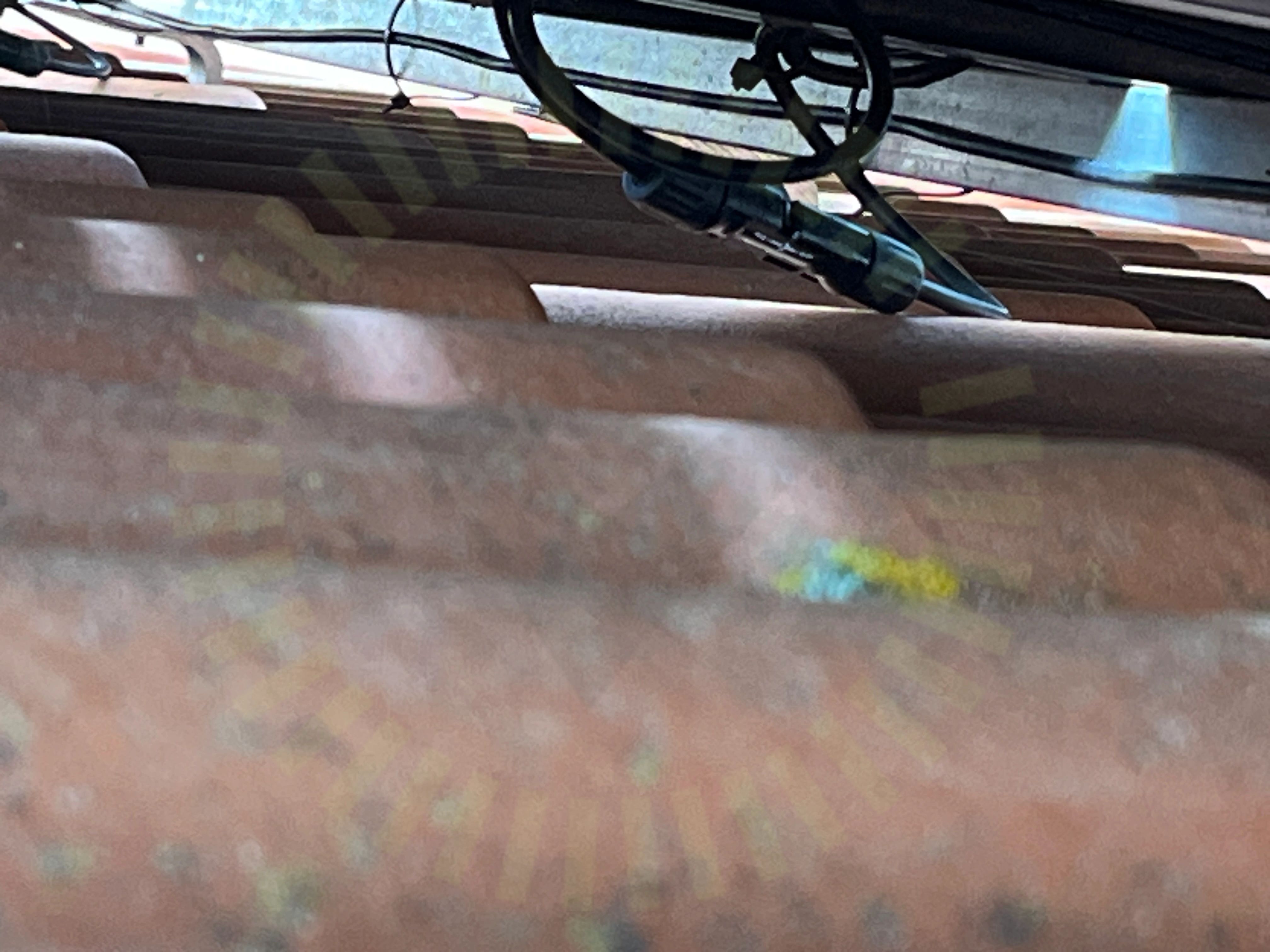

4.3 Kontaktdon
Inte godkändKontakten ligger an mot takytan.

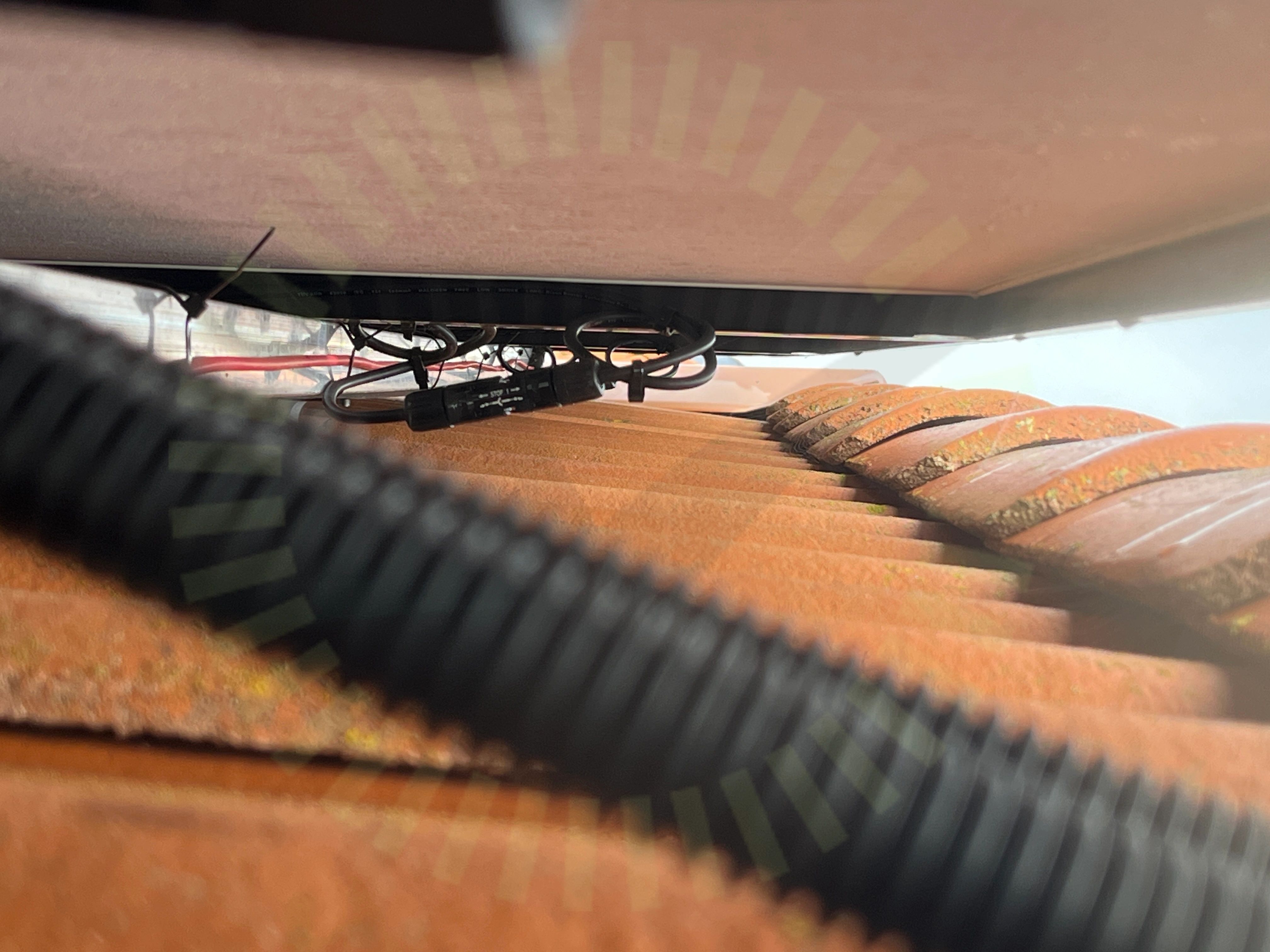

4.4 Stress på kontakter
Inte godkändKontakter är inte uppfästa med tillräckligt stöd.
SS 436 40 00, 712.526
Godkända kontrollpunkter
13/17Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggningÖverlappning
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
