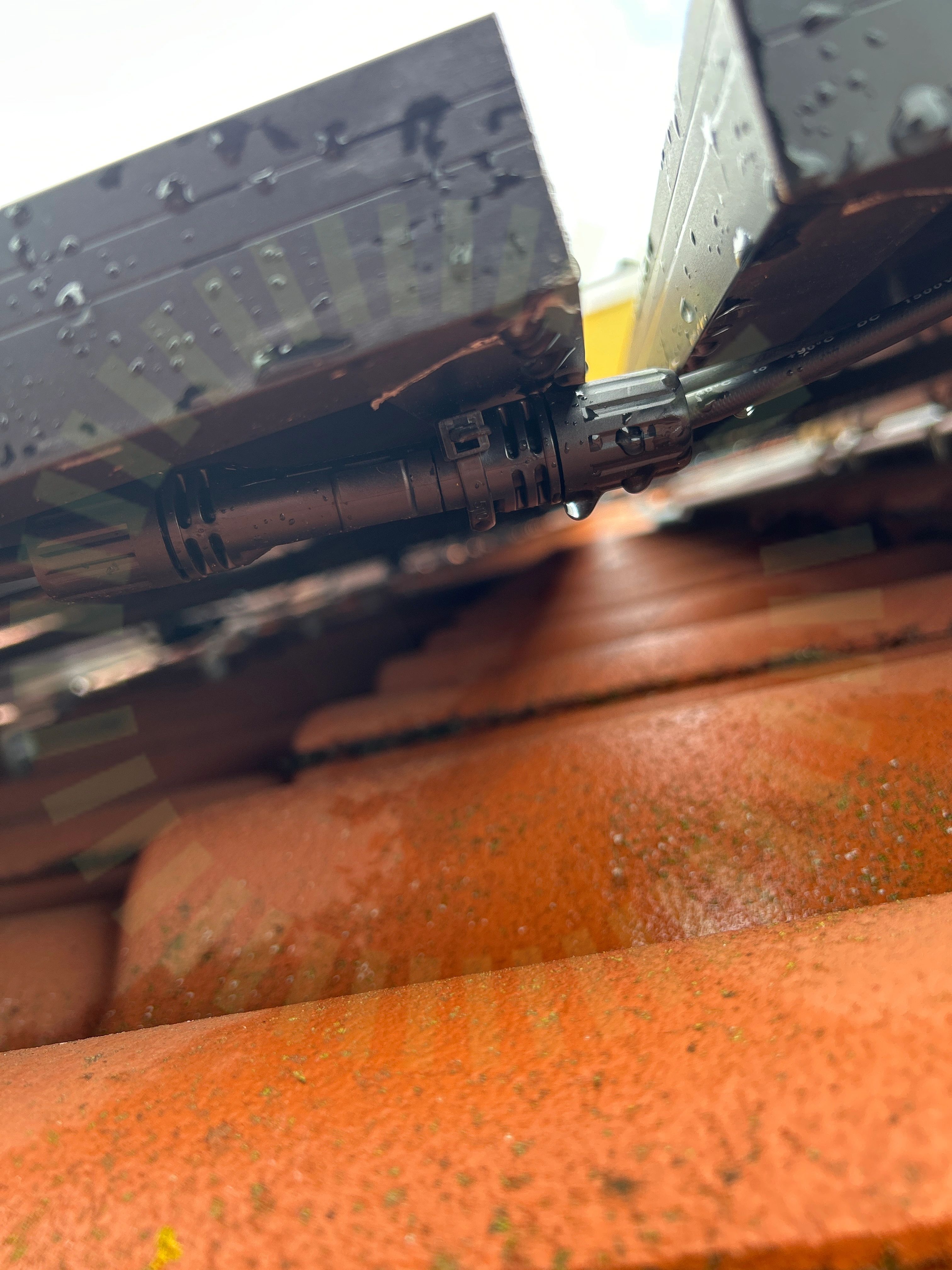

2.1 Kabeldragning mellan takytor
Inte godkändKablage ligger oskyddat mellan takytor.
Besiktningsrapport
8.8
Installation genom
Sol i Väst
Datum
17 juli 2023
Ort
Torslanda, Västra Götalands län
89% godkända11% ej godkända
Om installationen
PanelerSine Energy: SN(400-410W)-108MF
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/2Mätprotokoll DCSträngschema
Panntak , ESDEC Lutande Panntak
Anmärkningar
3/27

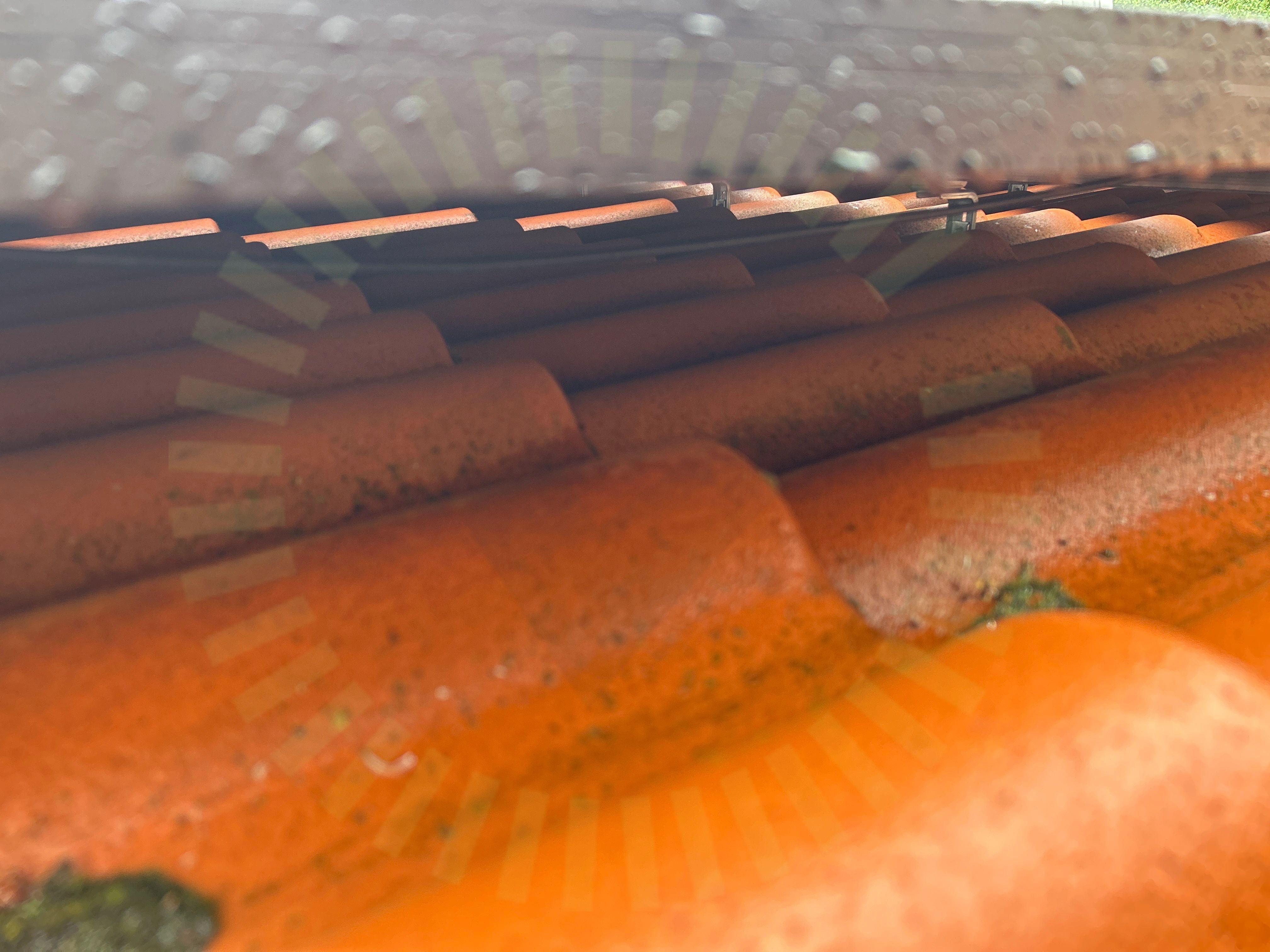

2.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
2.3 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Godkända kontrollpunkter
23/27DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/27Takgenomföring
Panntak , Sine Energy: SN(400-410W)-108MF
Anmärkningar
6/20

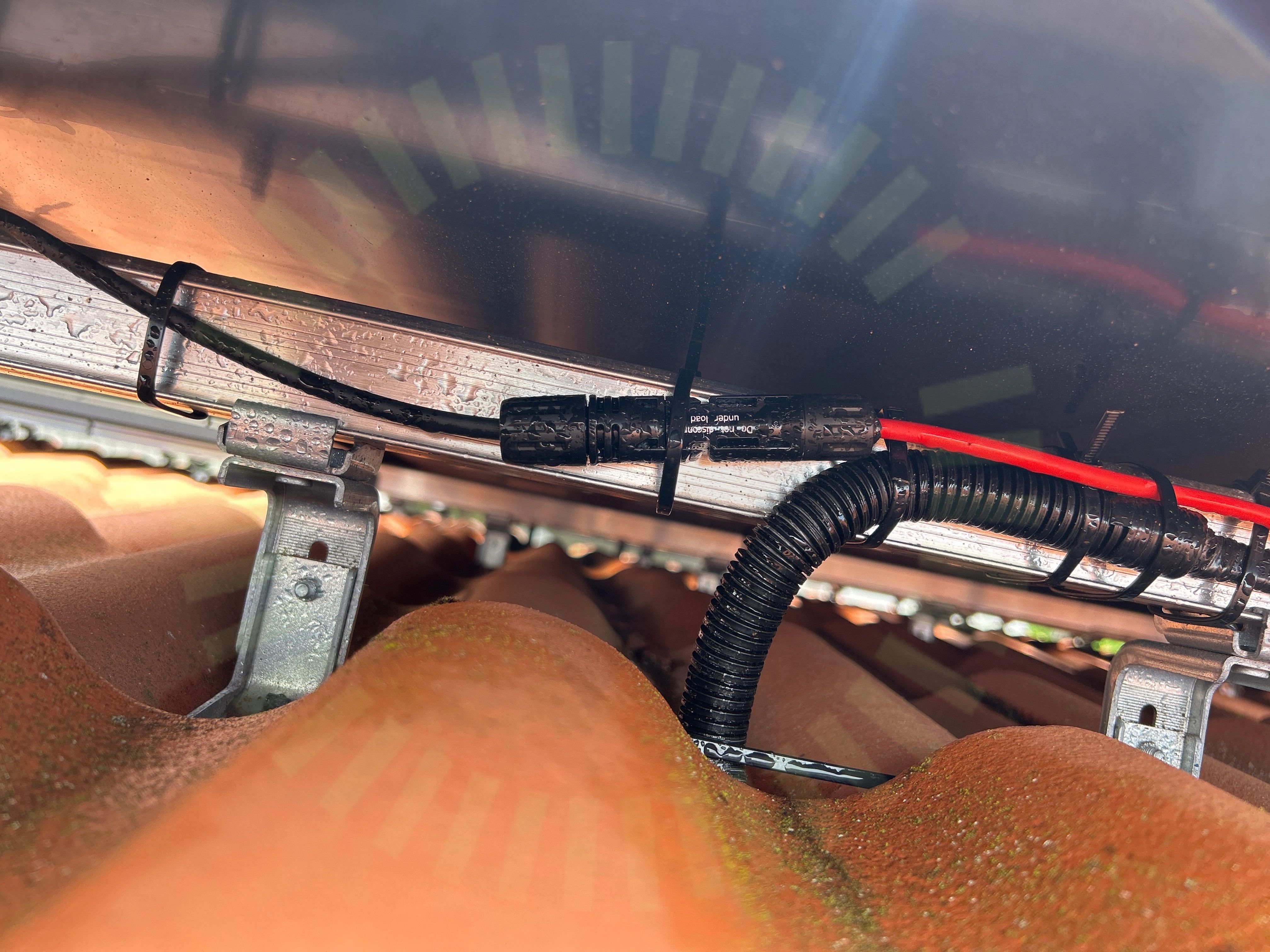

3.1 DC-kontakter förskruvning
Inte godkändFörskruvningen är för hårt vriden, packningen på kontakten har gått sönder.

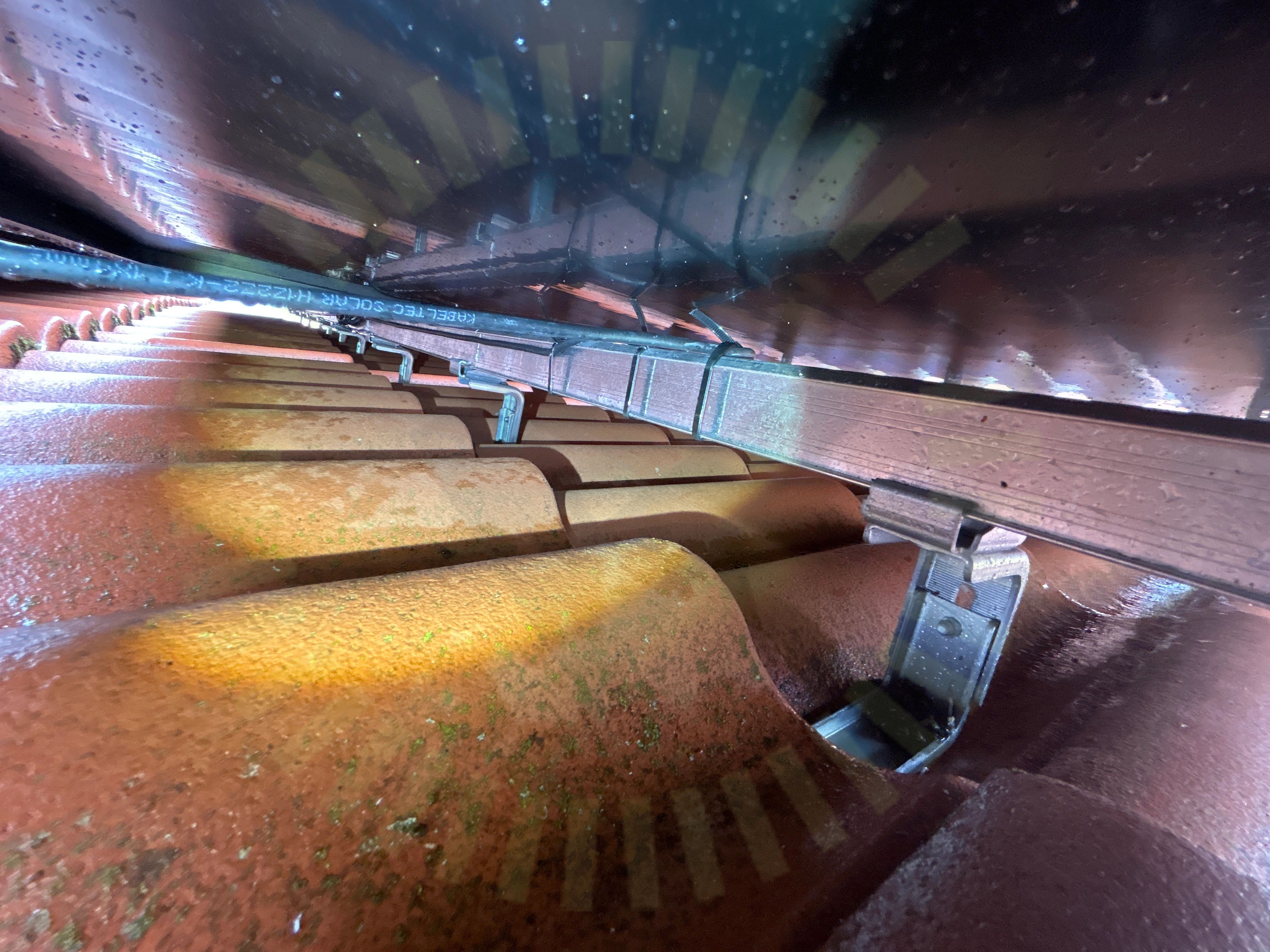

3.2 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt. Stripes med vassa kanter trycker på paneler.

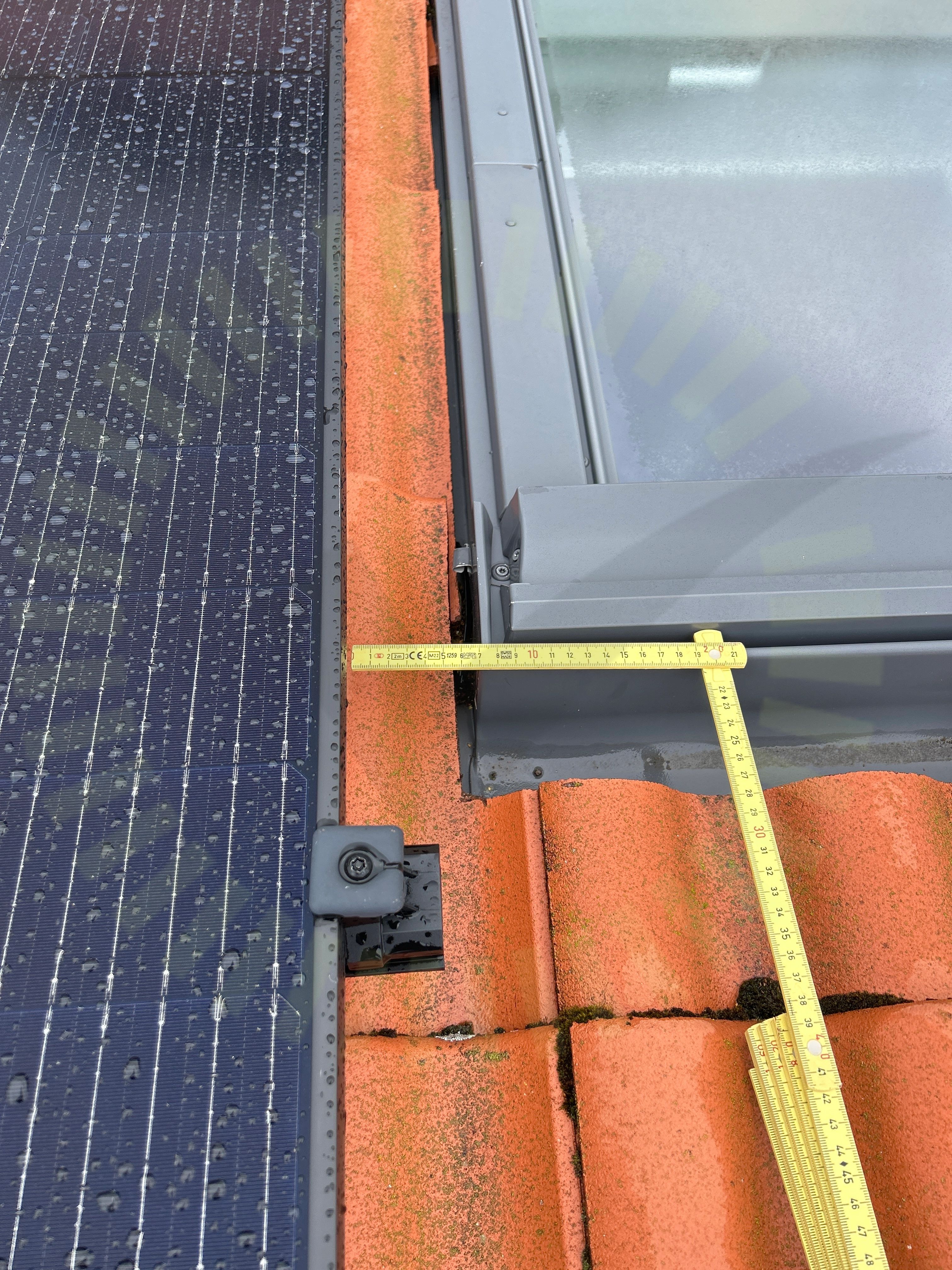

3.3 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små för att användas med den valda panelen.
3.4 Förbindelse av kontakter
Inte godkändKontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.
SS 436 40 00, 712.526
3.5 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.
3.6 Oskyddade DC kontakter
Inte godkändDC kontakter ligger utan skydd och utan stöd mellan paneler.
Godkända kontrollpunkter
13/20Avstånd till havAvstånd till ytaDräneringshålKlämmornas placeringKlämmornas överlappningKopplingslådaLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggningSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/20Strängförläggning
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Undercentral
Anmärkningar
1/9

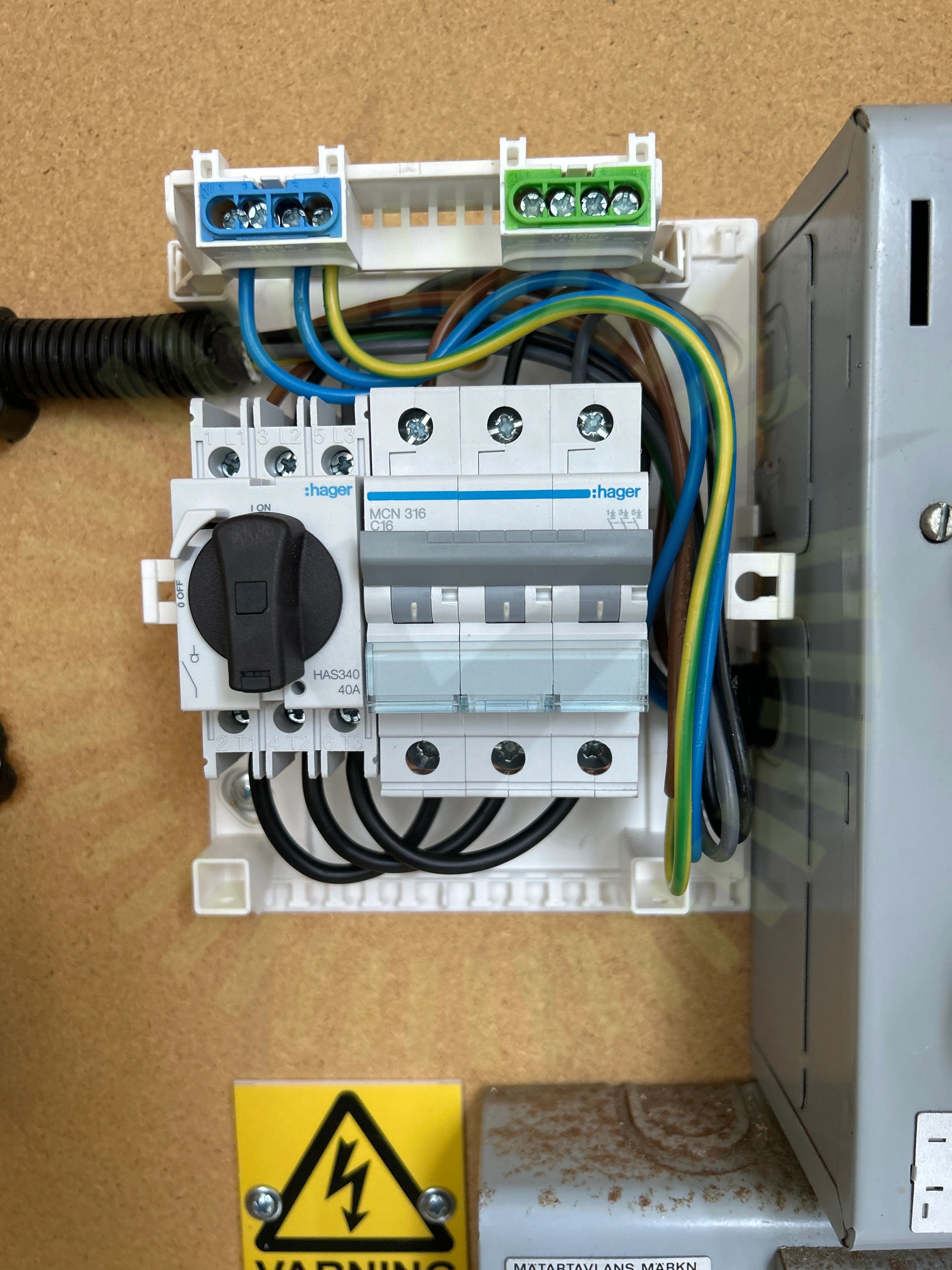

5.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4, 543.4.1
Godkända kontrollpunkter
8/9BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/33
7.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
GroWatt User Manual XH EN 202206, Sida 12

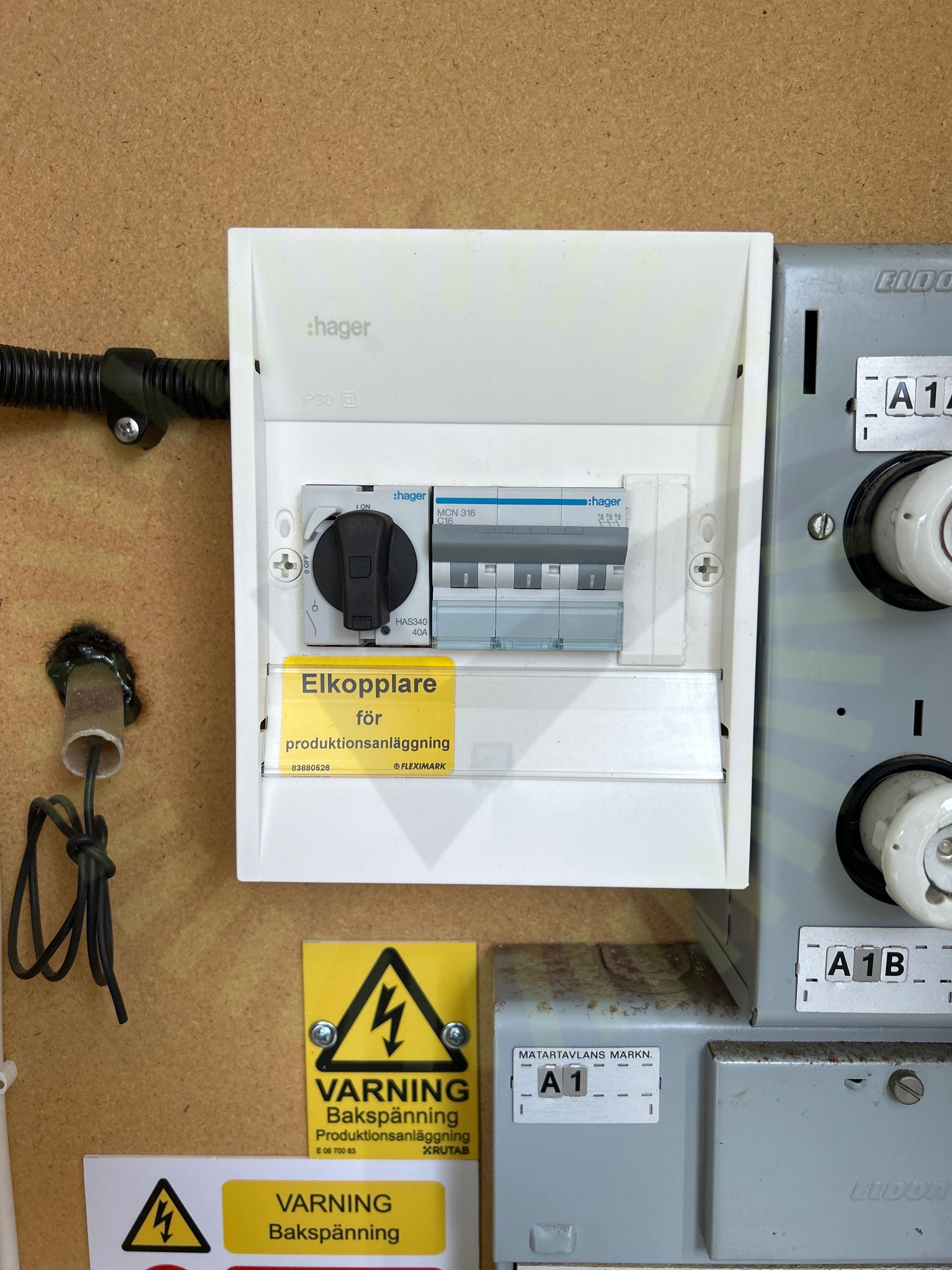

7.2 Märkning
Inte godkändMärkning saknas för säkringar till växelriktaren.
