3.1 Kabeluppfästning
Inte godkändUppfästning av kablar är bristfällig.
SS 436 40 00 (712.521.101 och 522.8.4)
Besiktningsrapport
8.8
Installation genom
Sesol
Datum
15 maj 2024
Ort
Staffanstorp, Skåne län
91% godkända9% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, Longi: LR5-54HPB 390-410M
Godkända kontrollpunkter
17/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontakterKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
6/23
3.2 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Saknas skruv.
MA5104. Sid 1 (1) | Version 4 - 221101

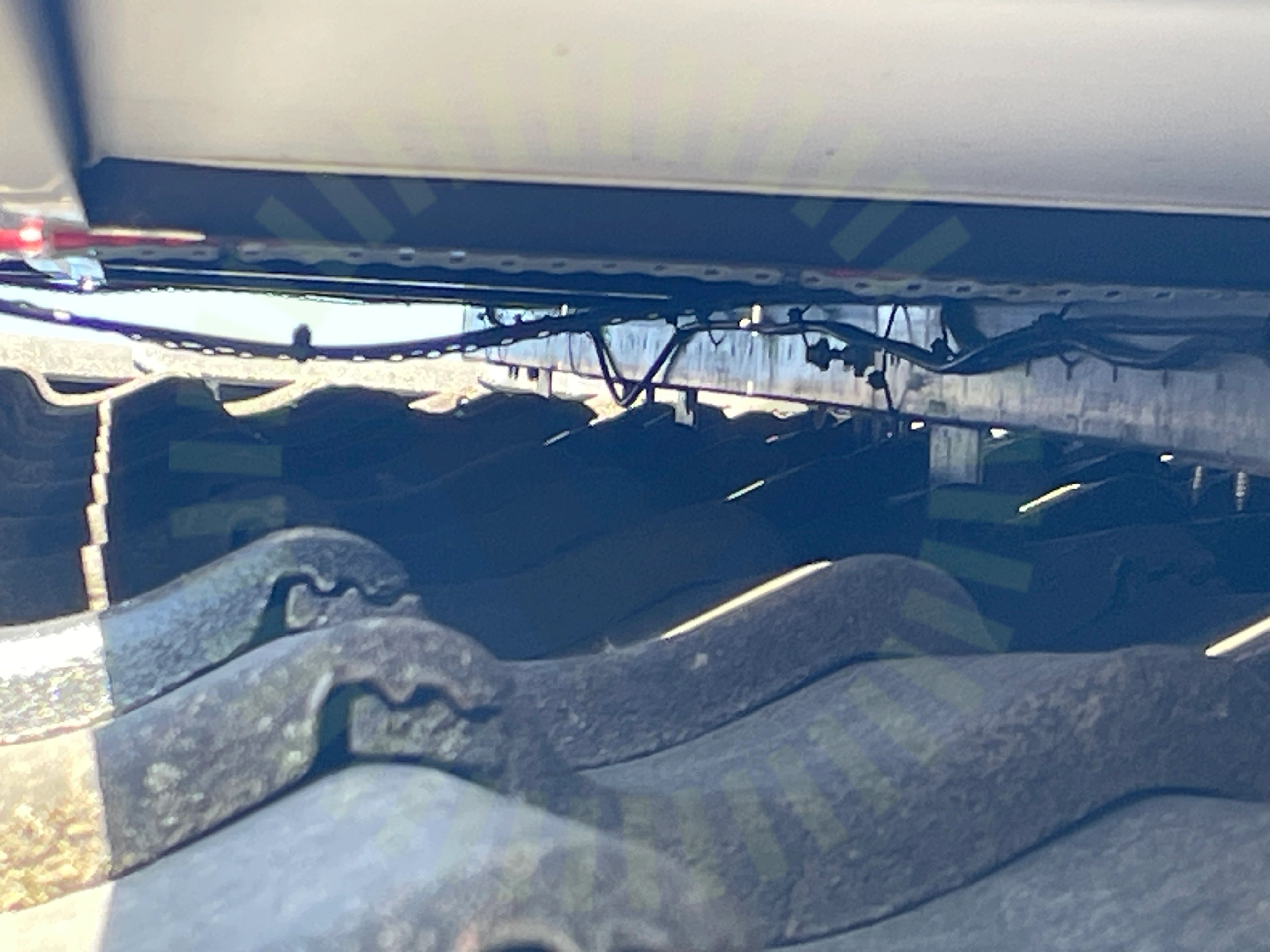

3.3 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
MA5104. Sid 1 (1) | Version 4 - 221101
3.4 Snö- och Vindlastberäkning
Inte godkändFullständig lastberäkning saknas.
Tillverkarens montageanvisningar
3.5 Takkrokarnas CC
Inte godkändLastberäkning att kontrollera mått mot saknas . Uppmätt 1470mm.
MA5104. Sid 1 (1) | Version 4 - 221101
3.6 Underbyggnad
Inte godkändLastberäkning saknas. Underlag att kontrollera underbyggnad mot beräknade laster saknas.
PD5109 | Version 4 - 221028 | Sid 1 (1)
Godkända kontrollpunkter
17/23DC kabel förläggningFrämmande materialKlämmor rätt förläggningLäktinfästningMittklämma skruvMittklämmorPlaceringShimsSkadorSkenornas överhängTakgenomföringTakpannorTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmorÄndklämmor skena
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/33

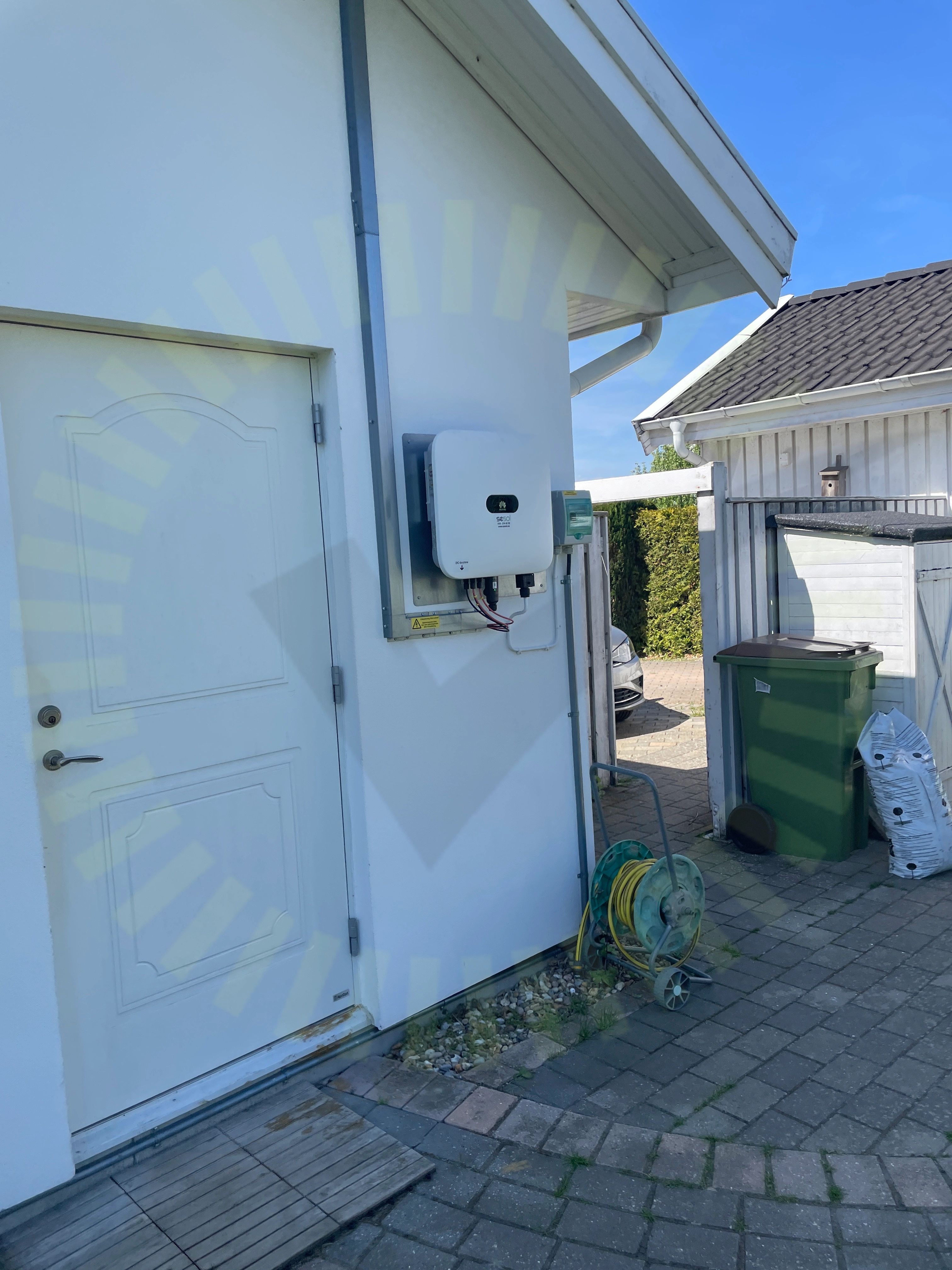

5.1 Placering
RekommendationHuawei rekommenderar att inte placera växelriktare i direkt sol då detta kan påverka prestandan.
Tillverkarens anvisningar
Godkända kontrollpunkter
32/33AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterLedare FastspändaMärkningPlaceringSäkringsdimensionUndercentral: InfästningUndercentral: IP-klassningVentilation
