Institutet för Solenergikvalitet

Besiktningsrapport

7.1
x

Installation genom

1KOMMA5°

Datum

12 september 2023

Ort

Katrineholm, Södermanlands län
PEN-ledare
Klämmor rätt förläggning
Mittklämmor
78% godkända22% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V
OptimerareSolarEdge: S-Serie
MontagesystemWeland Stål: Plåttak
VäxelriktareSolarEdge: SE25k-27.6k
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas för 2 av 3 strängar.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Optimerare: Allmänt

Godkända kontrollpunkter

5/5
DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

Säkerhetsbrytare AC

Anmärkningar

2/8

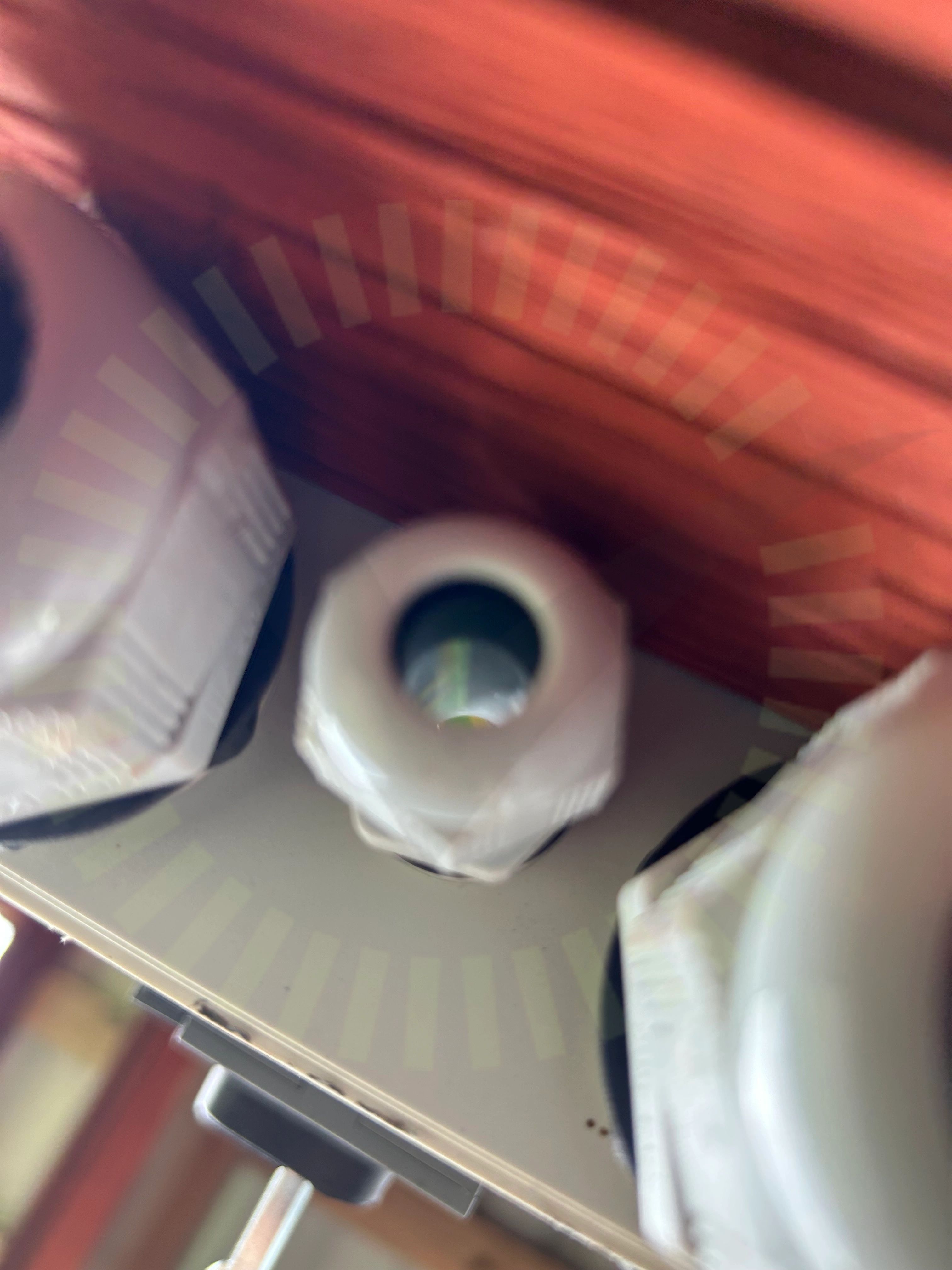

Förskruvningar

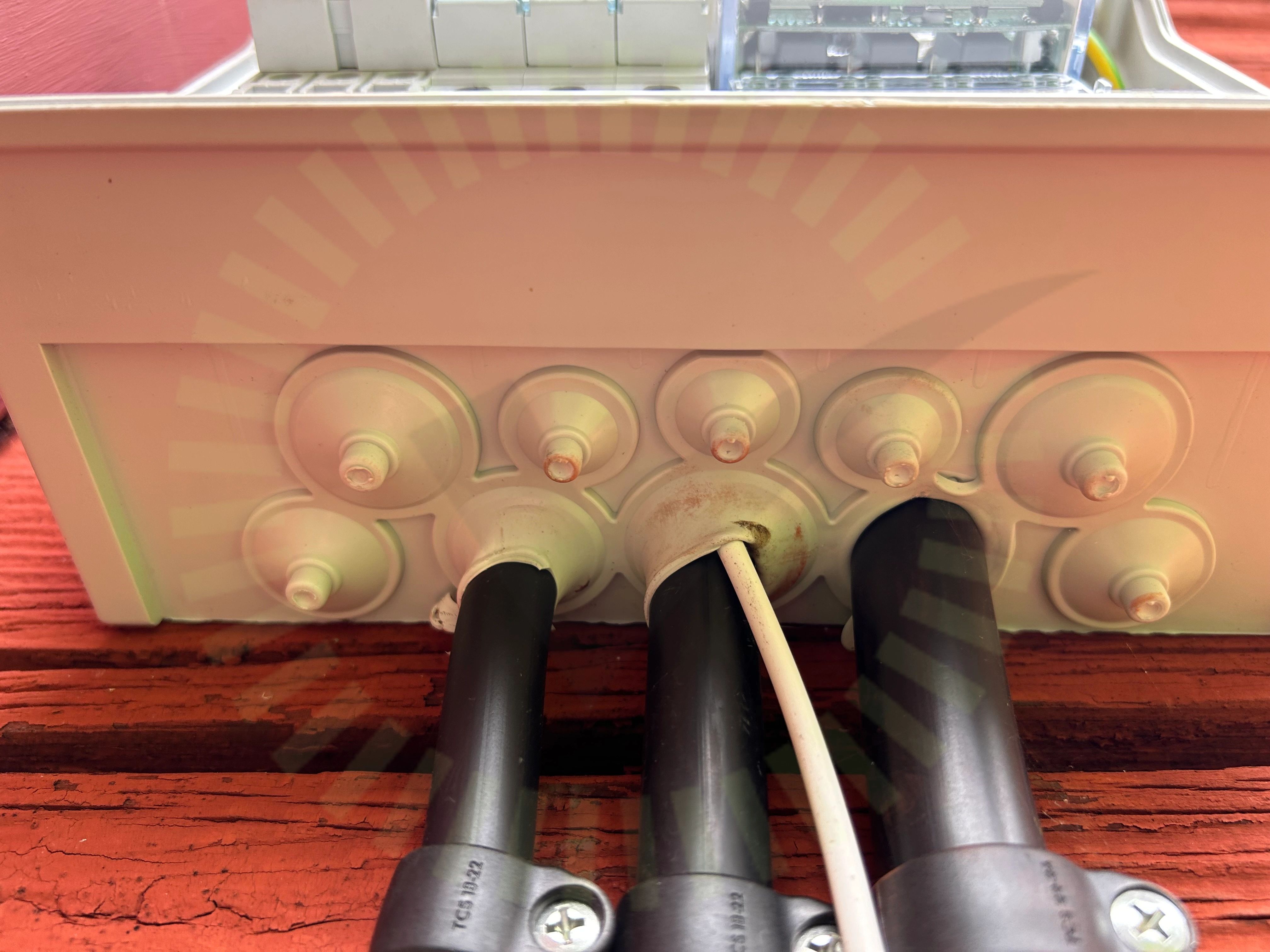

3.1 Förskruvningar

Inte godkänd

Tom förskruvning saknar tätning.

Uppskalade ledare

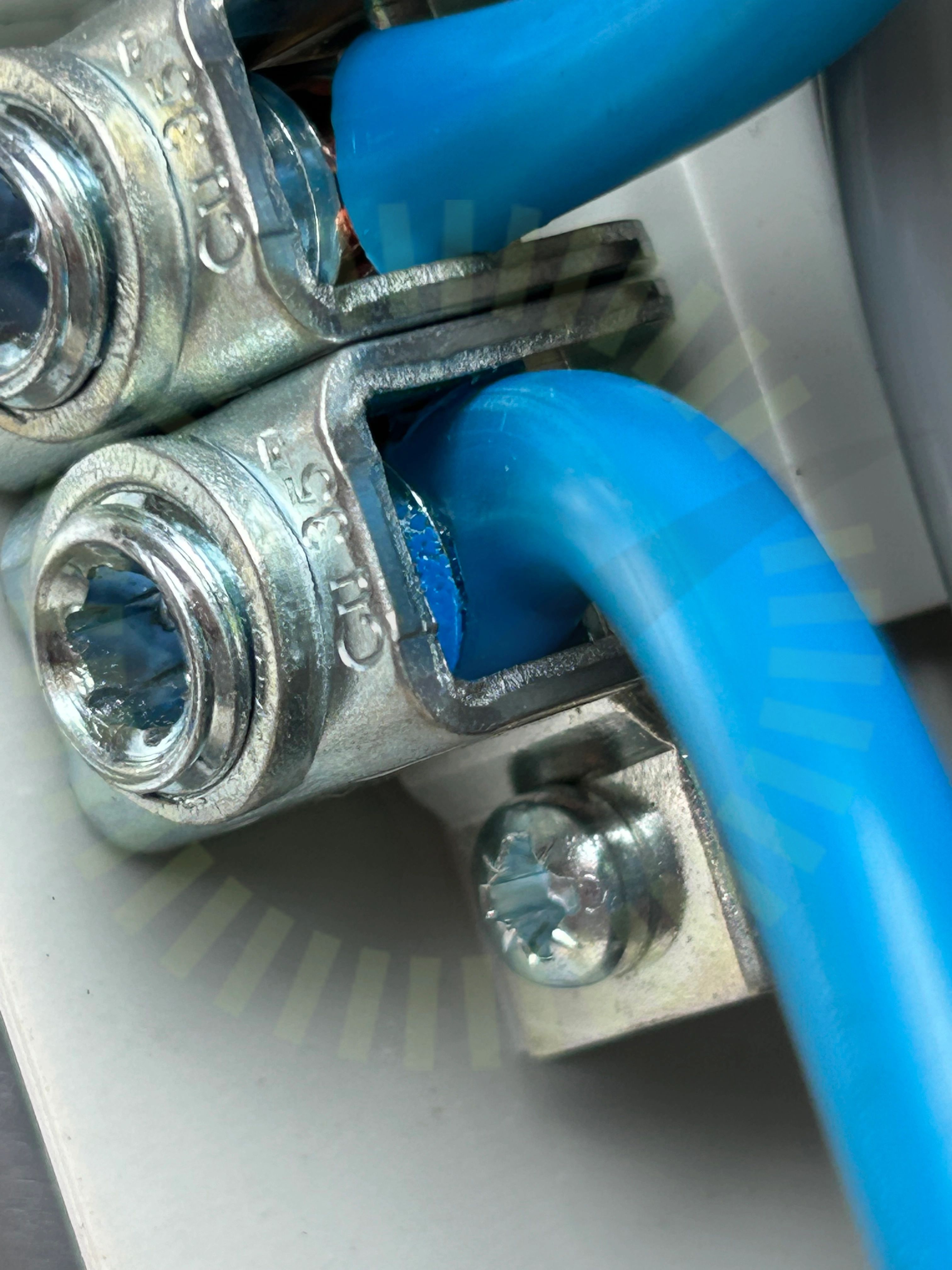

3.2 Uppskalade ledare

Inte godkänd

Isolering klämd i plint.

Godkända kontrollpunkter

6/8
AnslutningBöjradieEgenskaperInfästningPlaceringYttre påverkan

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

4/15

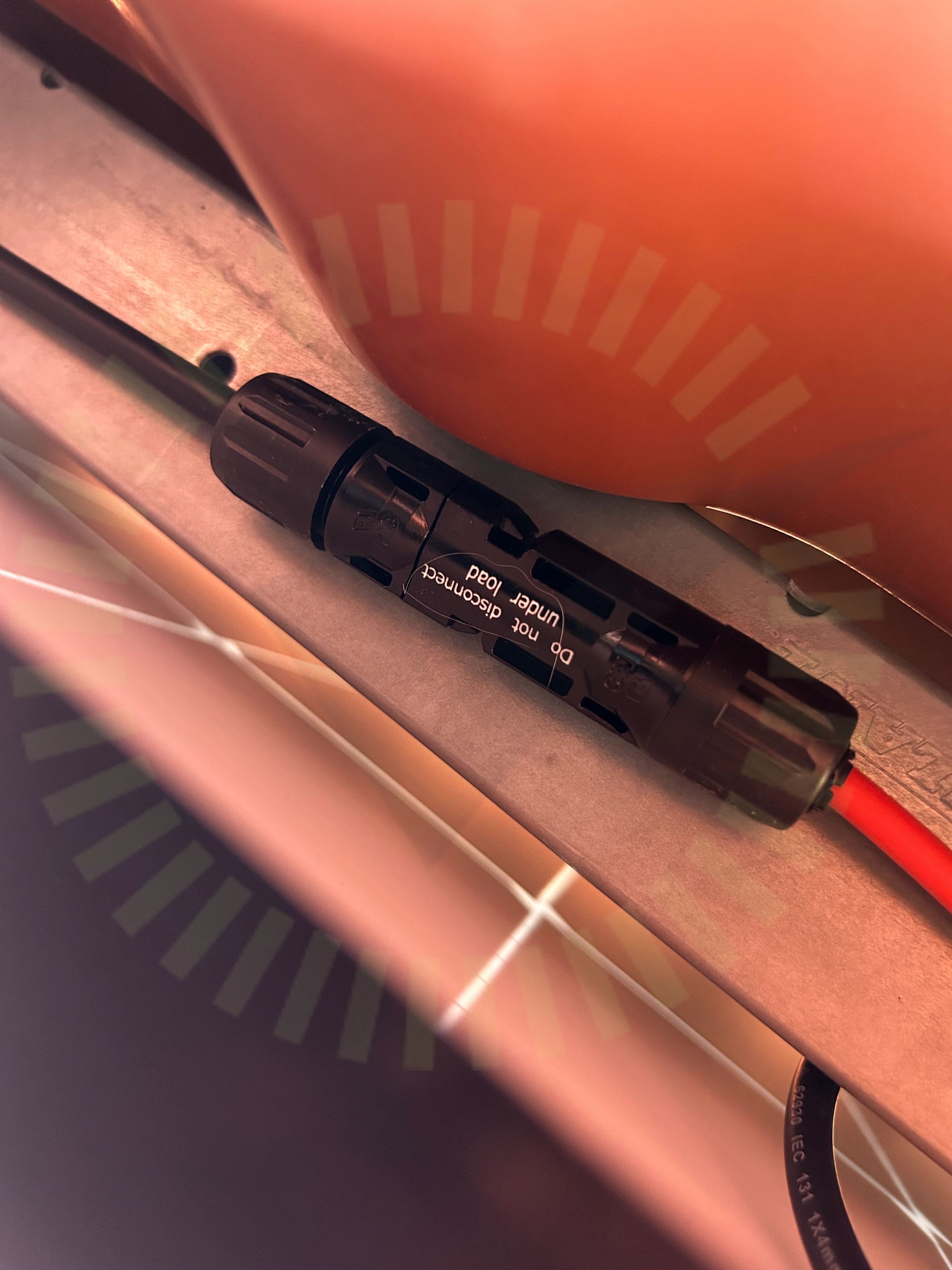

Förbindelse av kontakter

4.1 Förbindelse av kontakter

Inte godkänd

DC kontakt monterad enligt tillverkarens anvisningar. Förskruvningen ska inte bottnas.

Stäubli MA231. Sida 10.
Föremål mot bakstycke

4.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4
Kopplingslåda

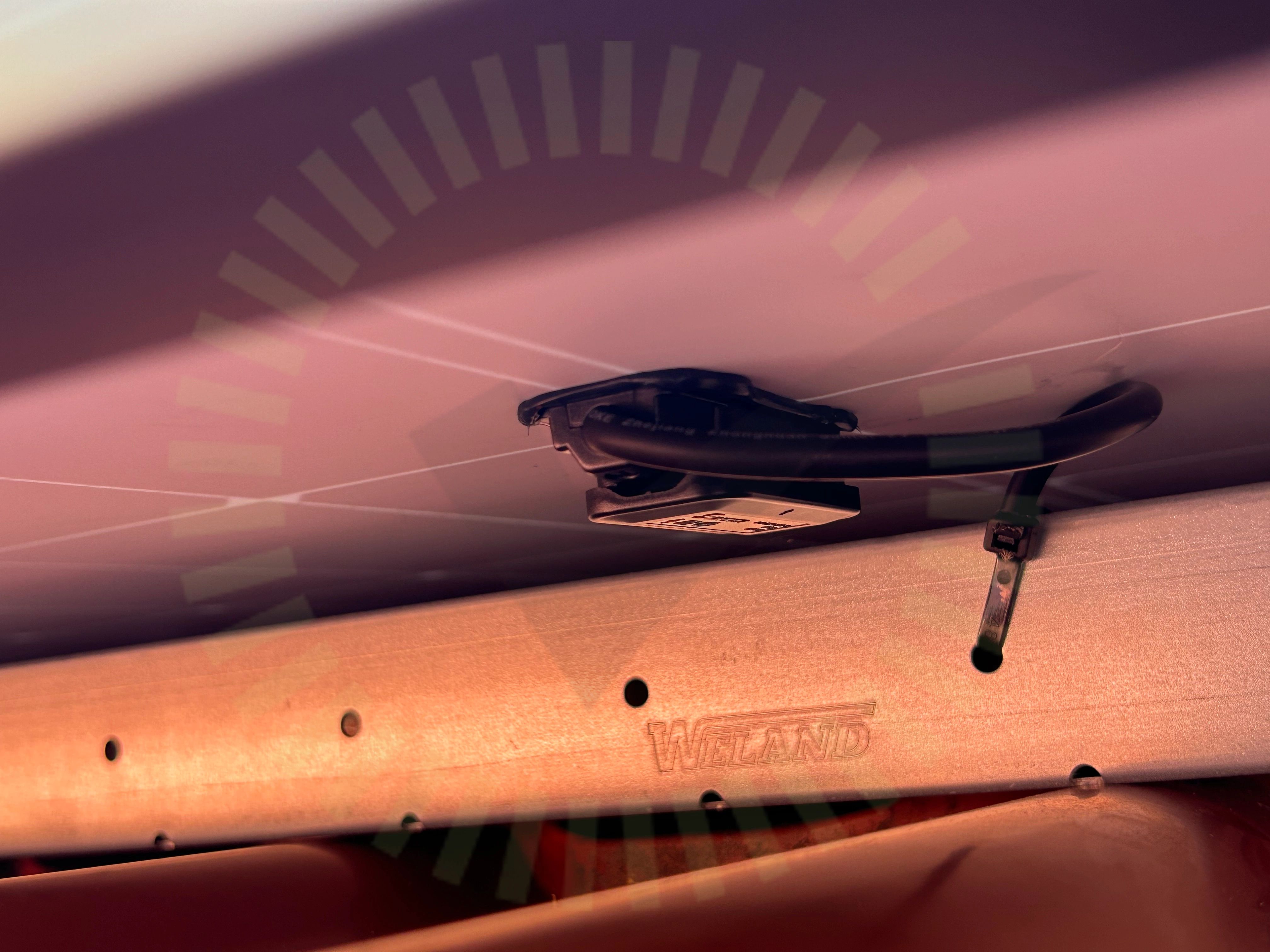

4.3 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Stress på kontakter

4.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skena och optimerare, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/15
DräneringshålFästens placeringKlämmornas storlekKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, Weland Stål: Plåttak

Anmärkningar

7/16
DC kabel förläggning

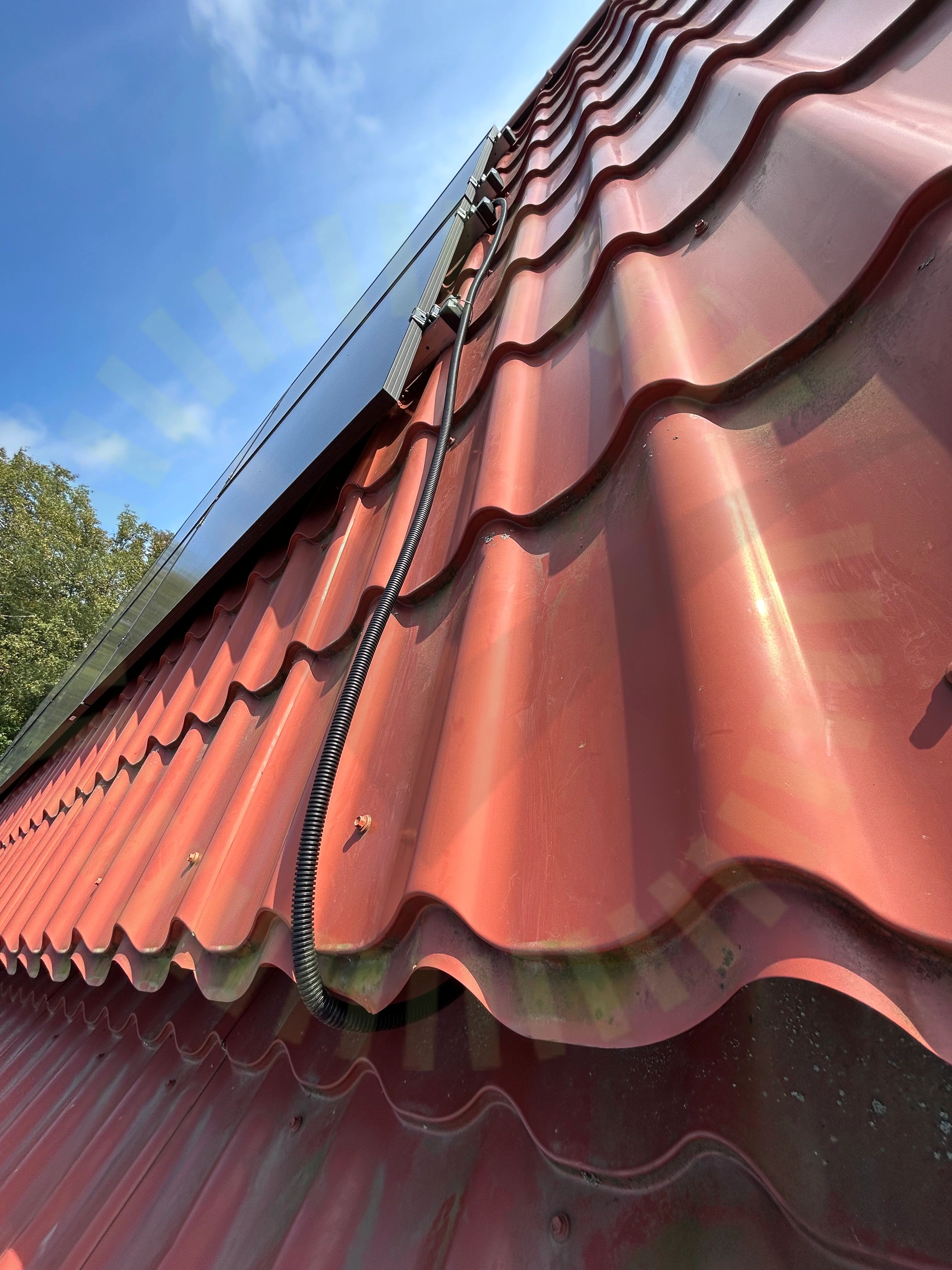

5.1 DC kabel förläggning

Inte godkänd

Kablage är olämpligt uppfäst.

Föremål mellan skena och panelram

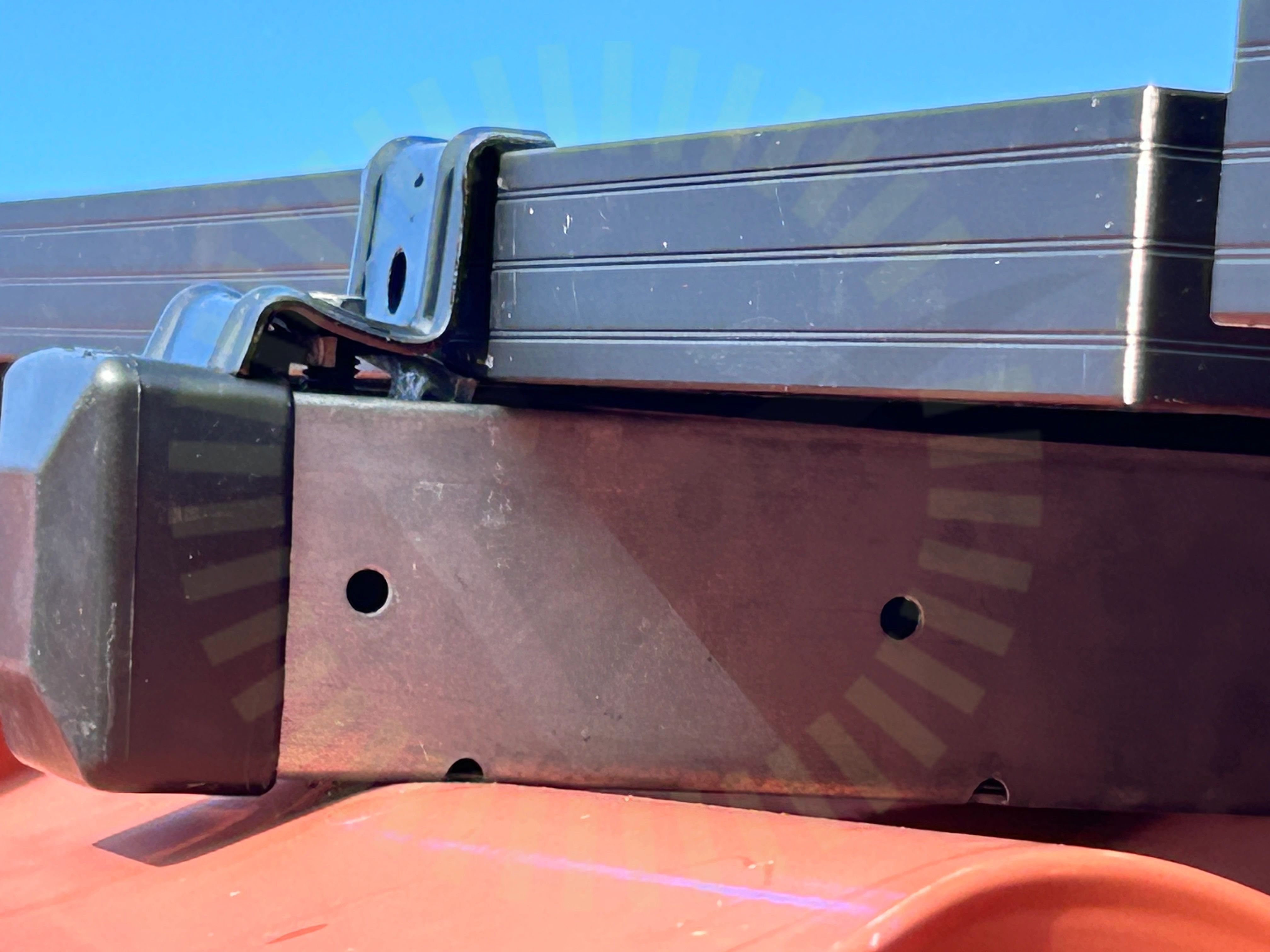

5.2 Föremål mellan skena och panelram

Inte godkänd

Panelram ligger ovanpå klämmans bottendel.

Kabeluppfästning

5.3 Kabeluppfästning

Inte godkänd

Kablage ligger mot yttertaket på flera ställen.

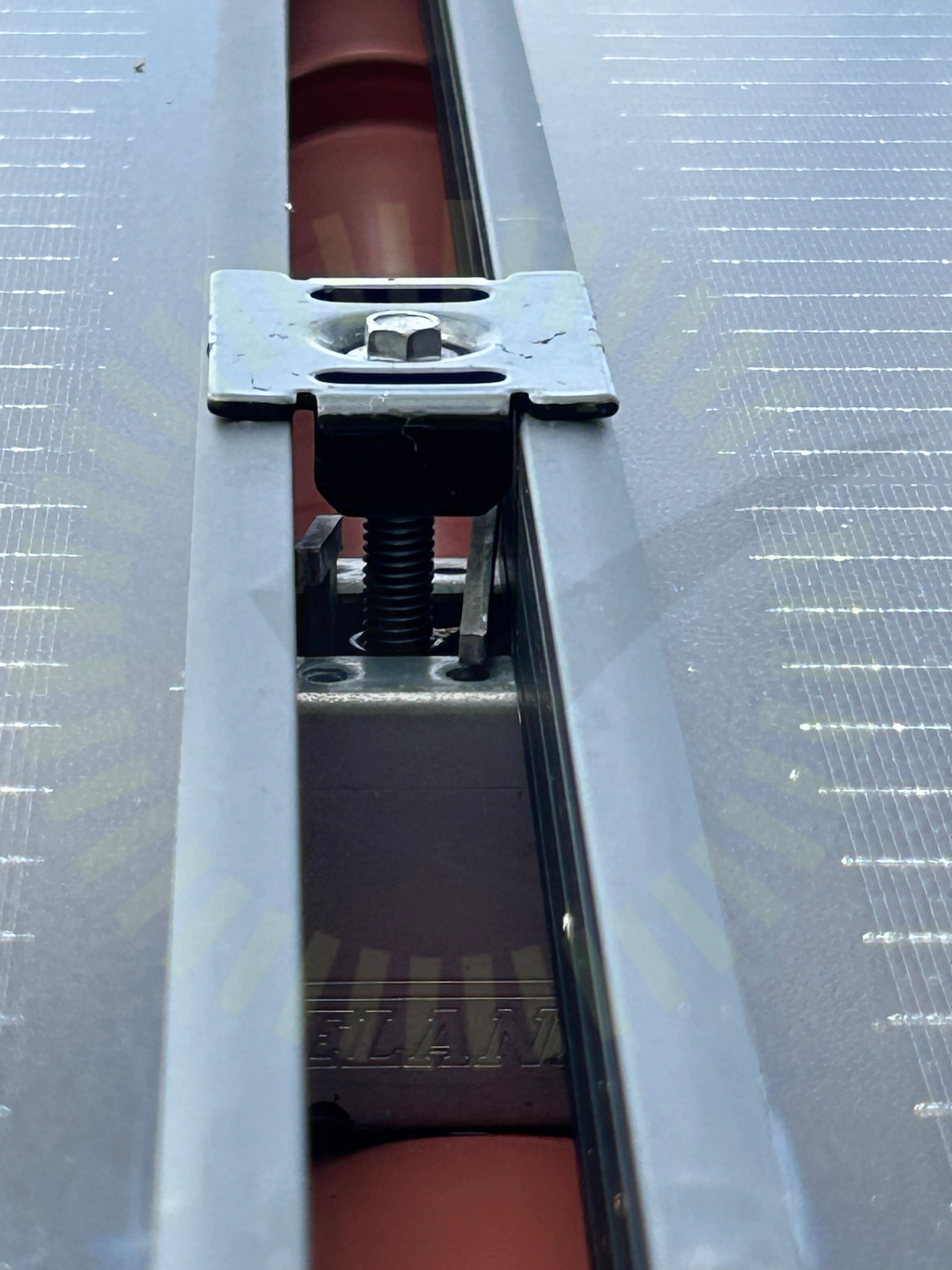

Klämmor rätt förläggning

5.4 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

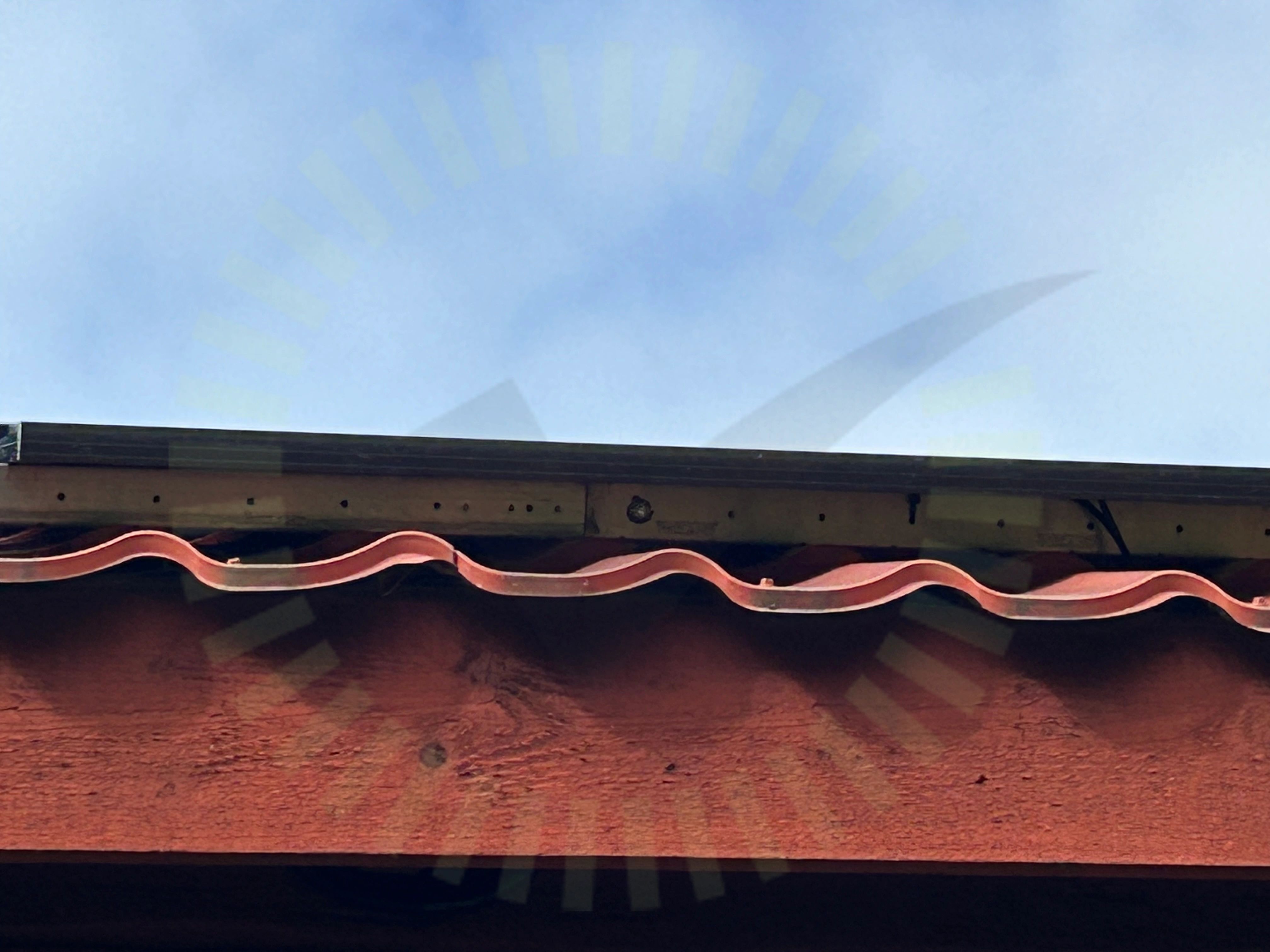

Skenskarvar

5.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruv saknas.

MA5101 Sid 1 (1) | Version 4 - 221219
Mittklämmor

5.6 Mittklämmor

Inte godkänd

Mittklämman är för hårt åtspänd så att den blir deformerad.

MA5111 Sid 1 (1) | Version 4 - 221117

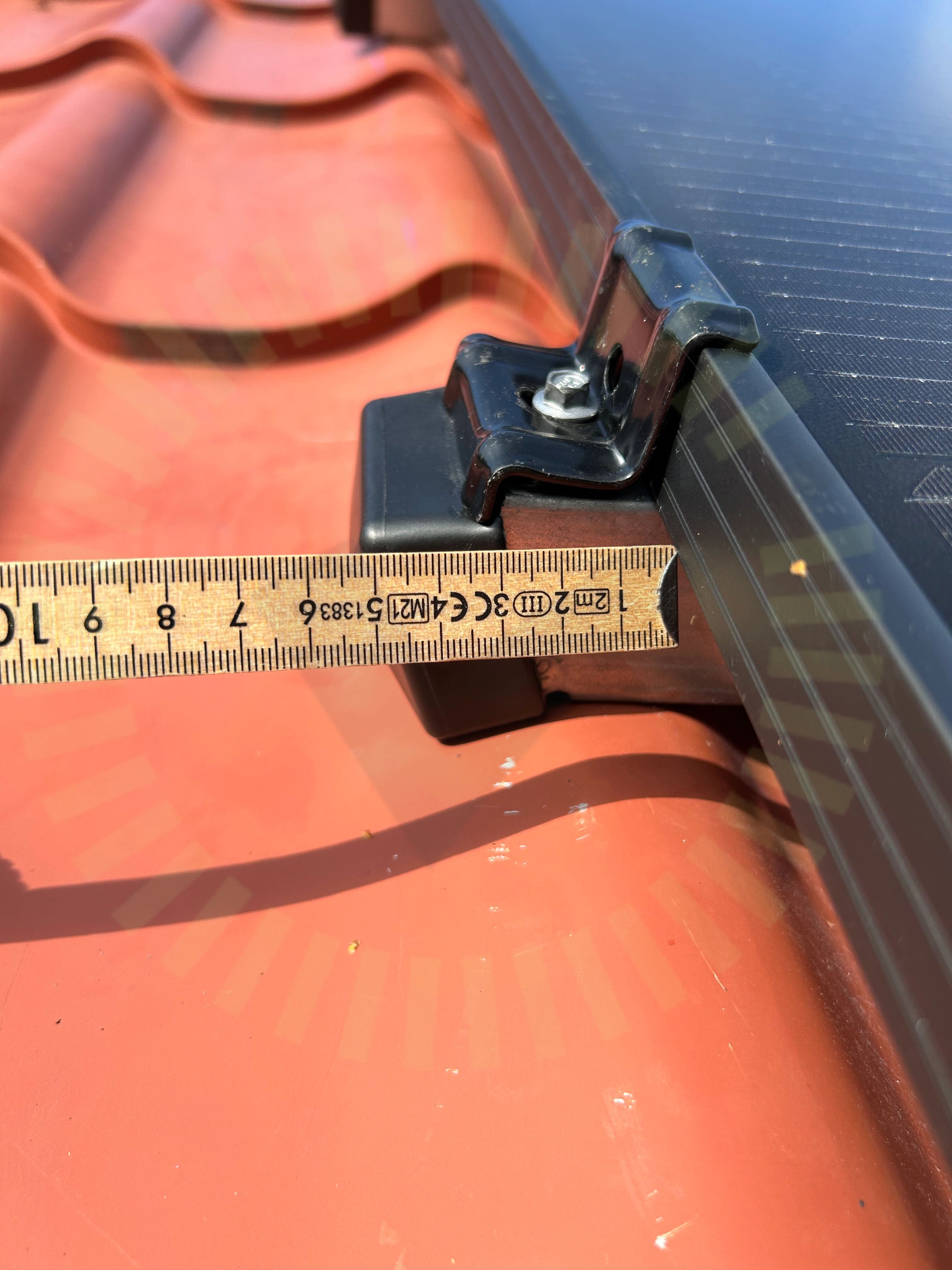

Ändklämmor skena

5.7 Ändklämmor skena

Inte godkänd

Skenan har för kort utstick för att ändklämman ska ligga korrekt.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

7/16
Främmande materialMittklämma skruvPlaceringSkadorSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skruv

Ej tillgängligt vid besiktning

2/16
Använd skruvInfästning skena

Undercentral

Anmärkningar

2/7
Förskruvningar

6.1 Förskruvningar

Inte godkänd

Två kablar går igenom samma membran. Riskerar att inte hålla tätt.

PEN-ledare

6.2 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

5/7
BöjradieInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

7.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på undercentral samt på säkerhetsbrytare.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

5/33

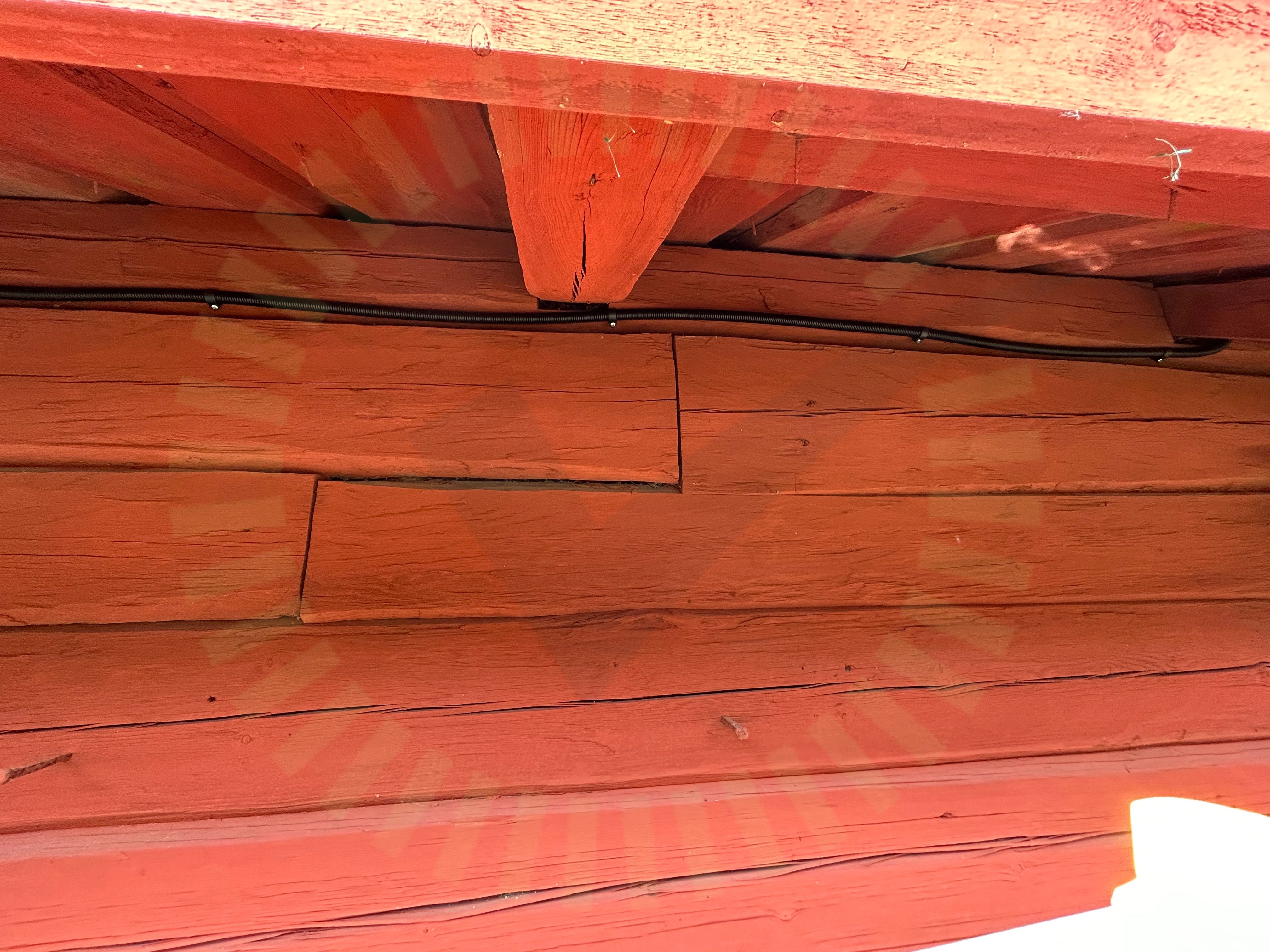

DC Kablage förläggning

8.1 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

8.2 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

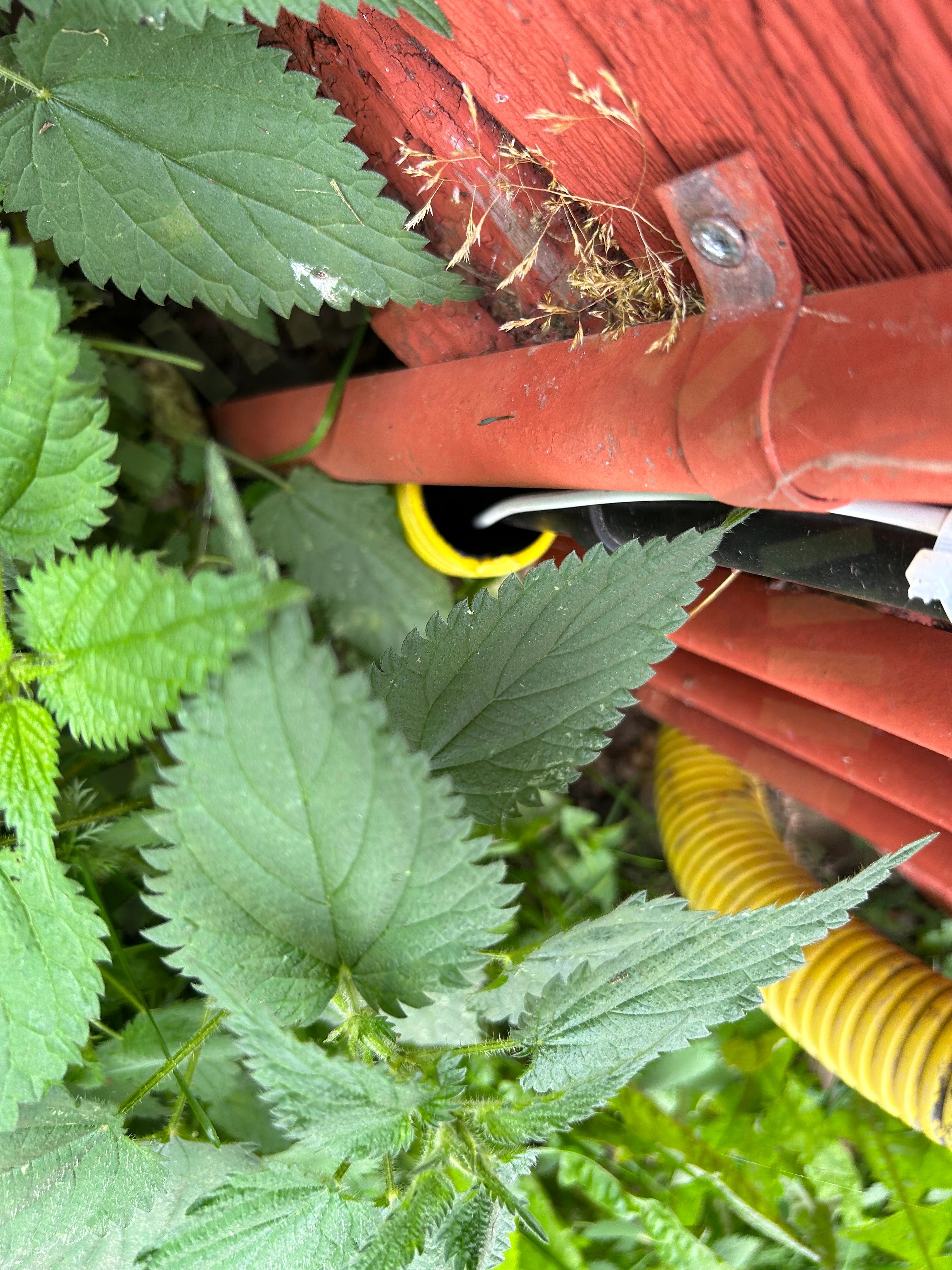

Genomföringar

8.3 Genomföringar

Inte godkänd

Markrör är inte tätade.

Väderbeständigt material

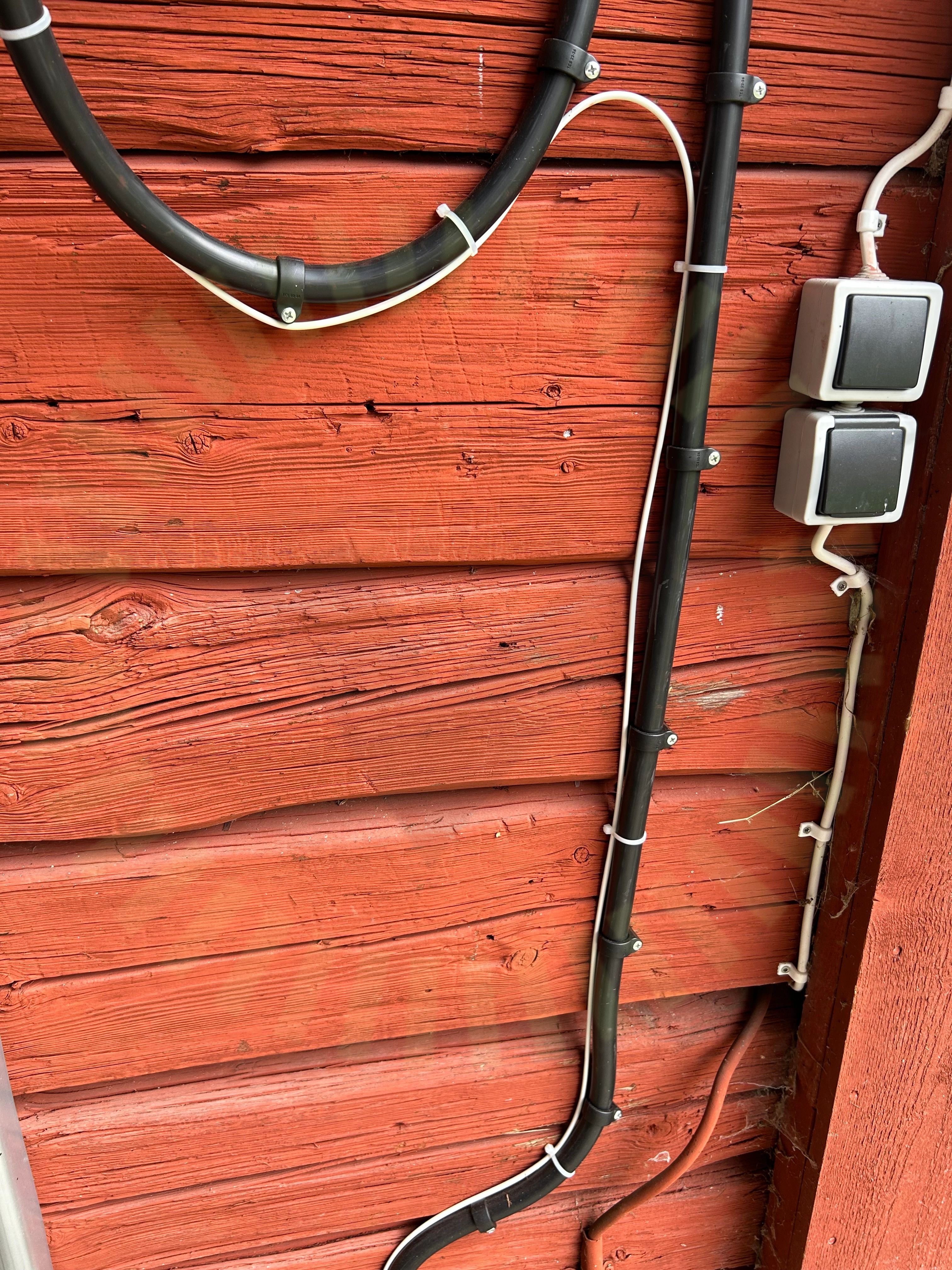

8.4 Väderbeständigt material

Inte godkänd

Använda buntband är ej väderbeständiga.

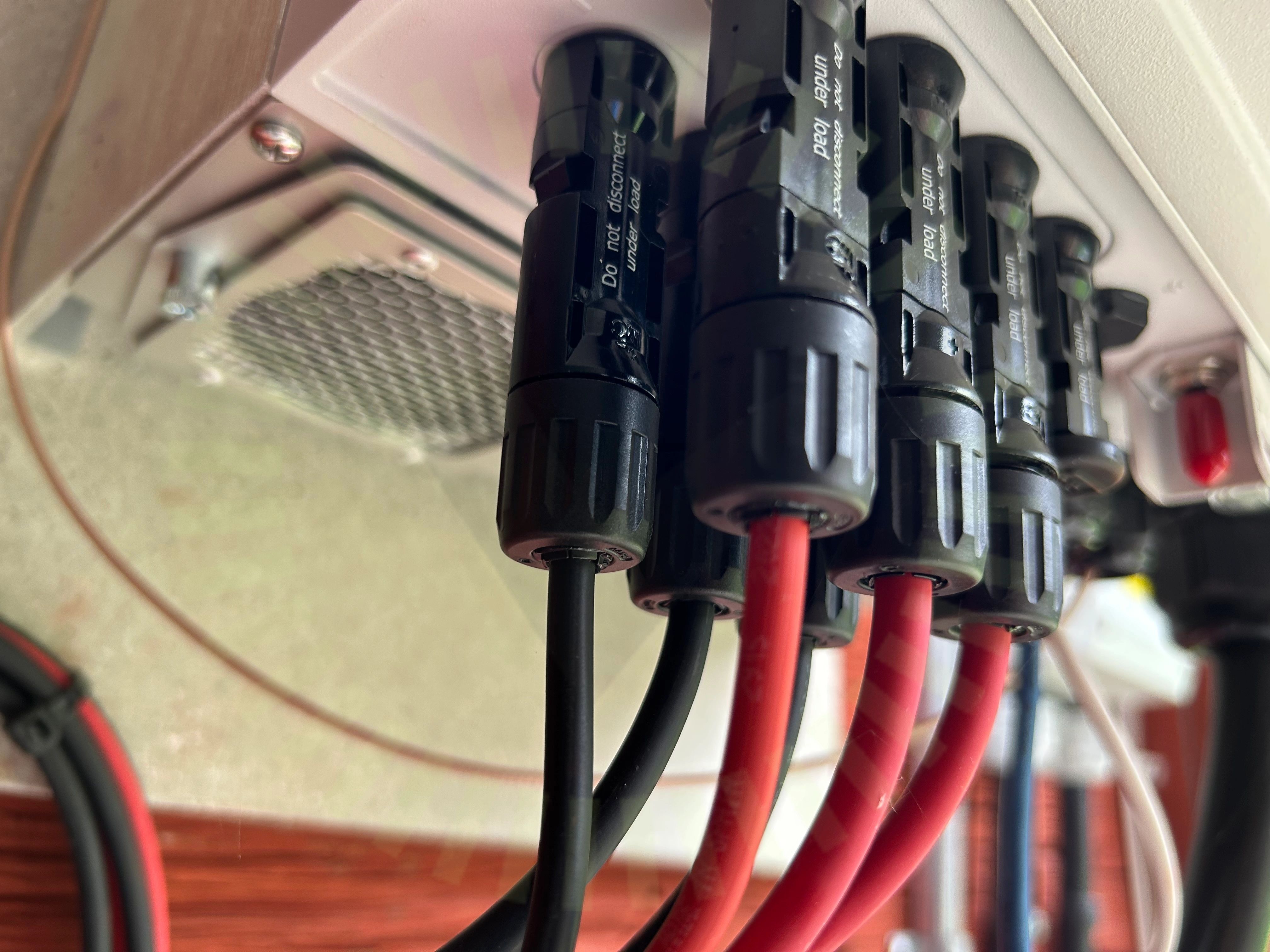

Växelriktarens kontakter

8.5 Växelriktarens kontakter

Inte godkänd

Förskruvning på kontakt är för hårt åtdragen.

MA231 Assembly Instructions, Sida 2

Godkända kontrollpunkter

28/33
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage skyddDC Max SpänningDC Max StrömFastsäkring av produktFörskruvningHuvudsäkringInfästningKabeldimensioneringLikspänningskomponenterMax total effektMärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTätningsinsattsVentilationVinkelVäxelriktare direkt solljusVäxelriktarens IP klassning
