Besiktningsrapport

8.7

Installation genom

1KOMMA5° Syd (fd SolensEnergi)

Datum

18 juni 2024

Ort

Höör, Skåne län

Kabelinföringar

Skador signalkablage

Stress på kontakter

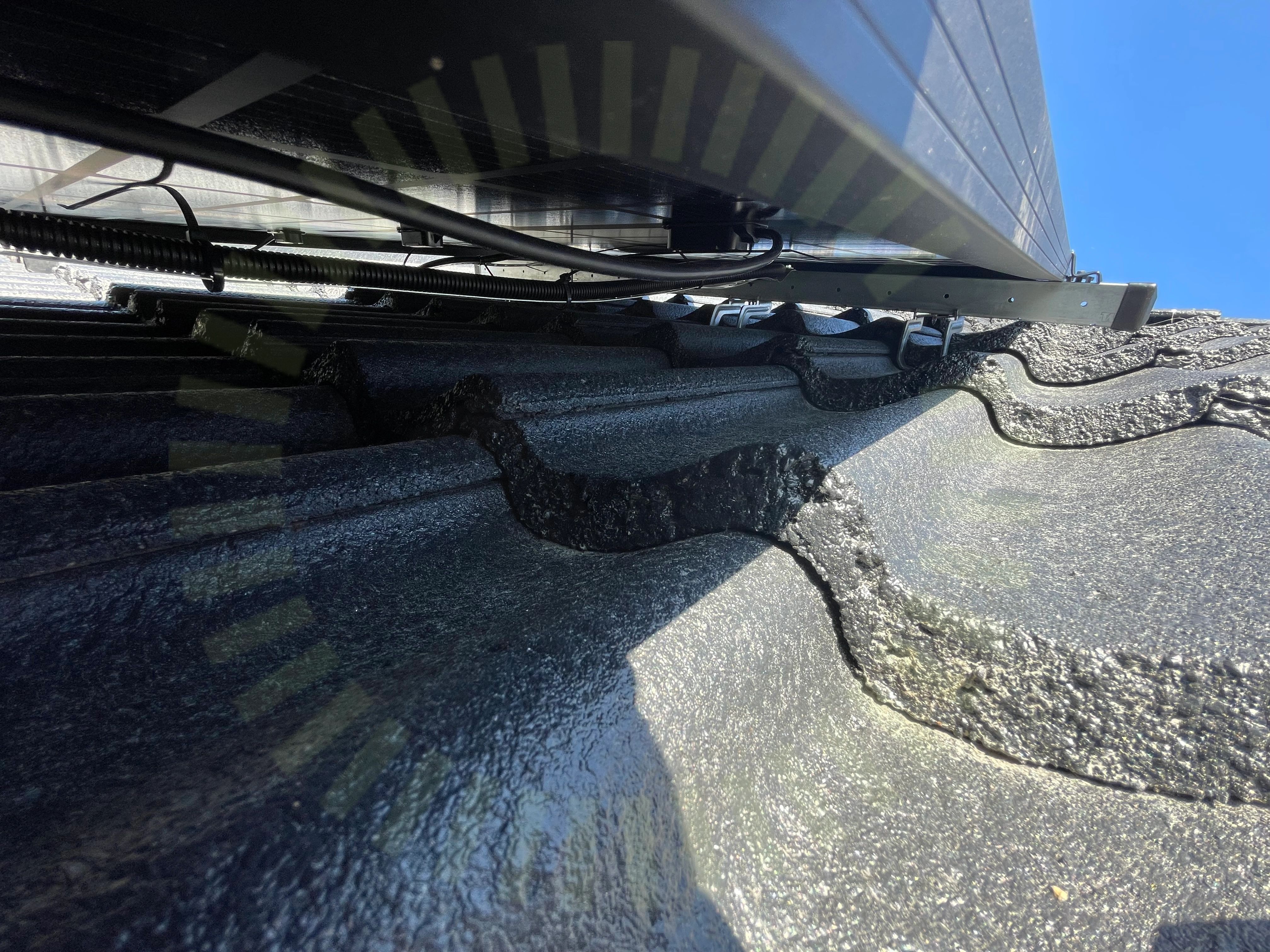

+ 1

93% godkända7% ej godkända

Om installationen

PanelerDenim: U N3 XXX BBG 108H

MontagesystemWeland Stål: Pannfäste Läkt

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare AC

Tillbehör1KOMMA5°: Heartbeat

TillbehörUndercentral

TillbehörCHINT: Sungrow DTSU666

Installerad av 1KOMMA5° Syd (fd SolensEnergi) som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

1KOMMA5°: Heartbeat

Godkända kontrollpunkter

2/2

OmgivningstemperaturSmartmätare

Allmän

Anmärkningar

3/3

2.1 Avtal

Kundkommentar

Kund har inte fått internetanslutningen installerad så att den fungerar.

Avtal

2.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

2.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

CHINT: Sungrow DTSU666

Anmärkningar

1/4

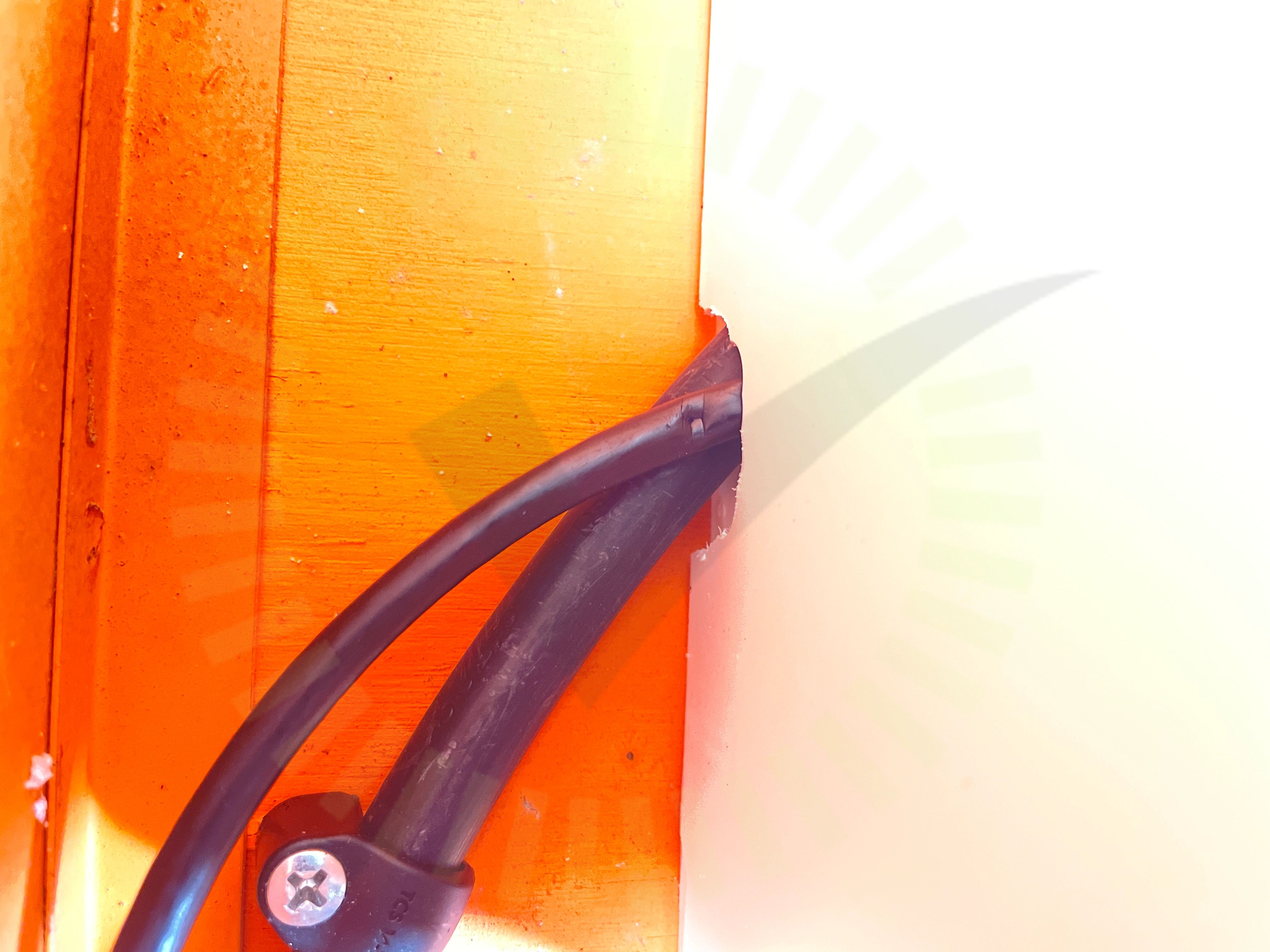

3.1 Skador signalkablage

Inte godkänd

Signalkablar för smartmätare är skadade, ligger i kläm.

Godkända kontrollpunkter

3/4

Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktaren

Denim: U N3 XXX BBG 108H

Anmärkningar

1/15

4.1 Kopplingslåda

Inte godkänd

Kablage ut från kopplingsdosa är ej uppfäst med tillräckligt stöd.

Godkända kontrollpunkter

14/15

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

SunGrow: SBR(XXX)

Godkända kontrollpunkter

15/15

Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

SunGrow: SH5-10RT

Anmärkningar

1/40

6.1 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för ständig stress, kontakterna bär upp hela vikten från kablage.

Godkända kontrollpunkter

38/40

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/40

Strängdesign

Säkerhetsbrytare AC

Anmärkningar

1/7

7.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter

6/7

Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Weland Stål: Pannfäste Läkt

Anmärkningar

2/20

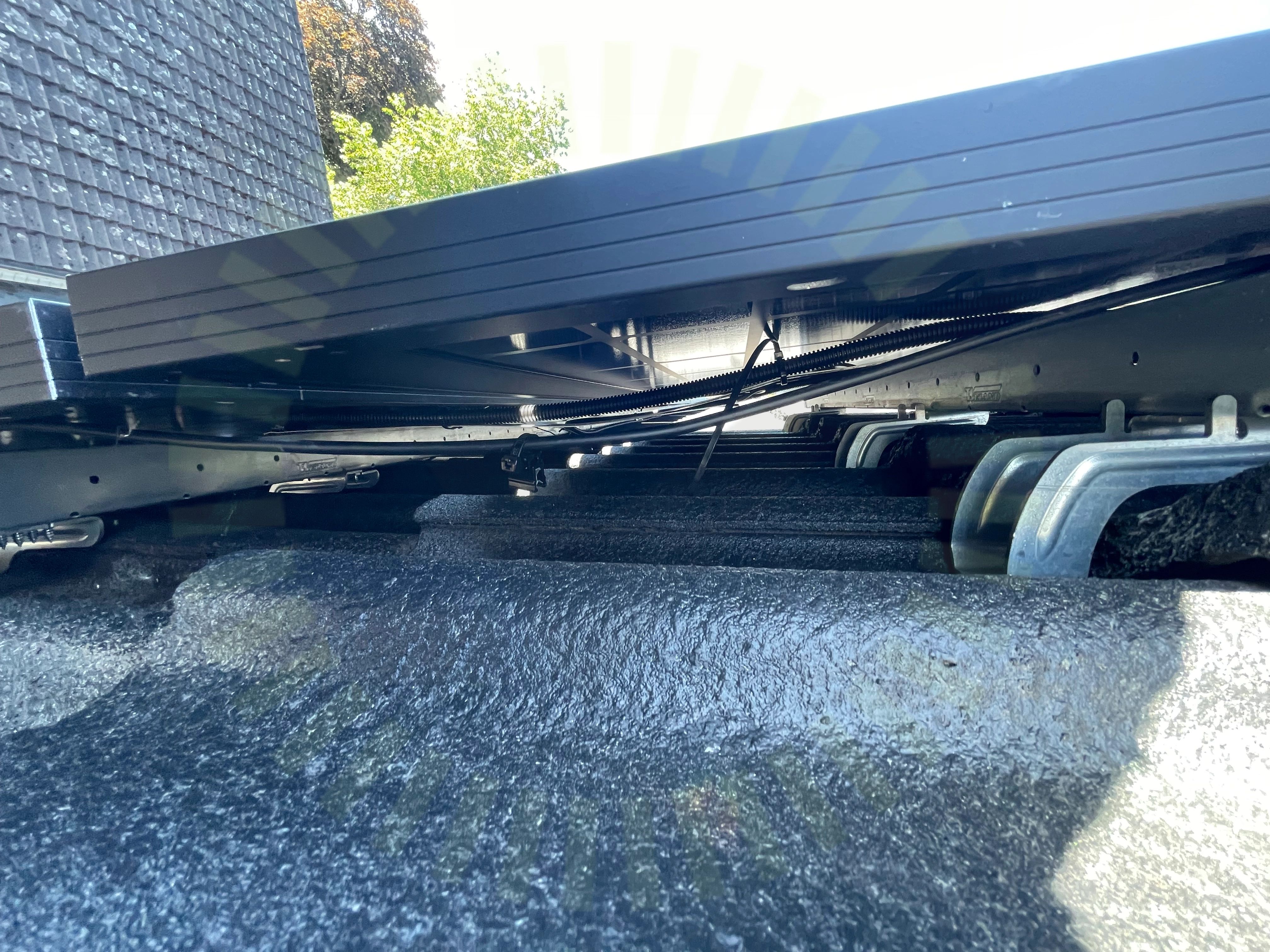

9.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

9.2 Takkrokarnas CC

Inte godkänd

Takkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/20

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningLäktinfästningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
