Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Elcommunication Sweden AB

Datum

4 december 2023

Ort

Asarum, Blekinge län
Dubbel matning
Klämmornas placering
Förbindelse av kontakter
92% godkända8% ej godkända

Om installationen

PanelerSolitek: BLACKSTAR SOLID B.60
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
Elcommunication Sweden AB

Installerad av Elcommunication Sweden AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3
AvtalMätprotokoll DC

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

2/40
Dubbel matning

2.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)
Varning för likspänning

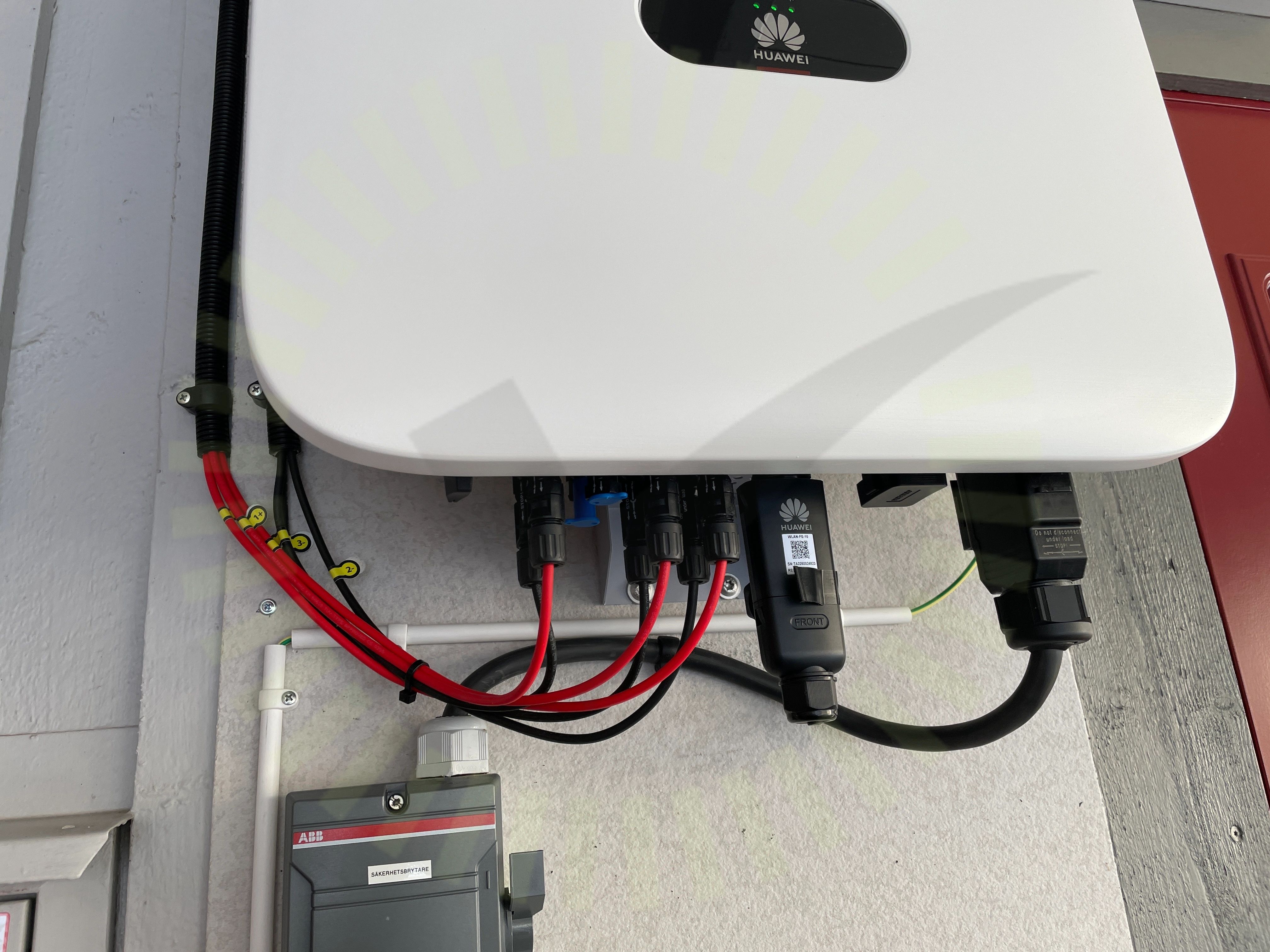

2.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

38/40
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Solitek: BLACKSTAR SOLID B.60

Anmärkningar

4/16
Förbindelse av kontakter

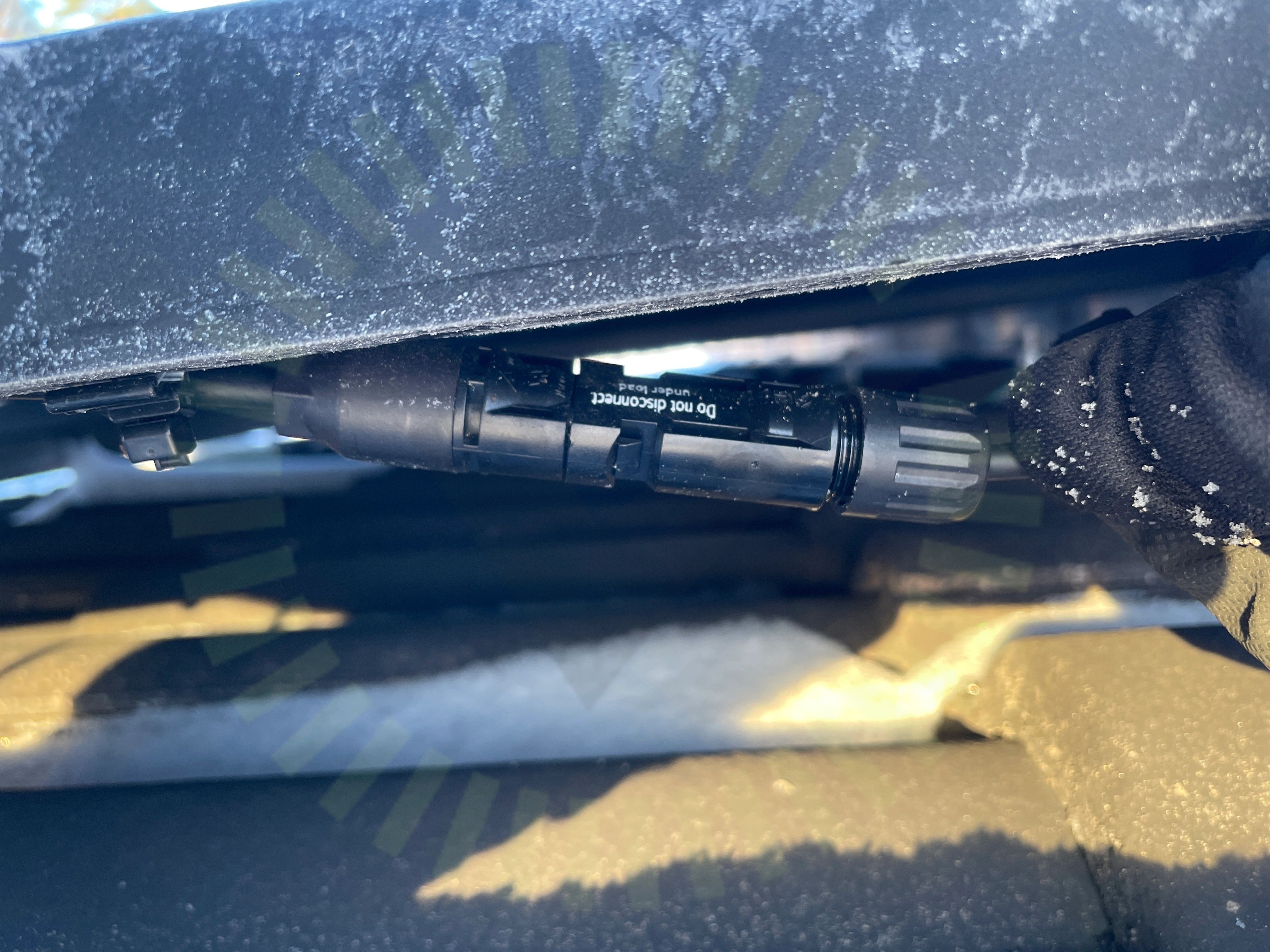

3.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)
Klämmornas placering

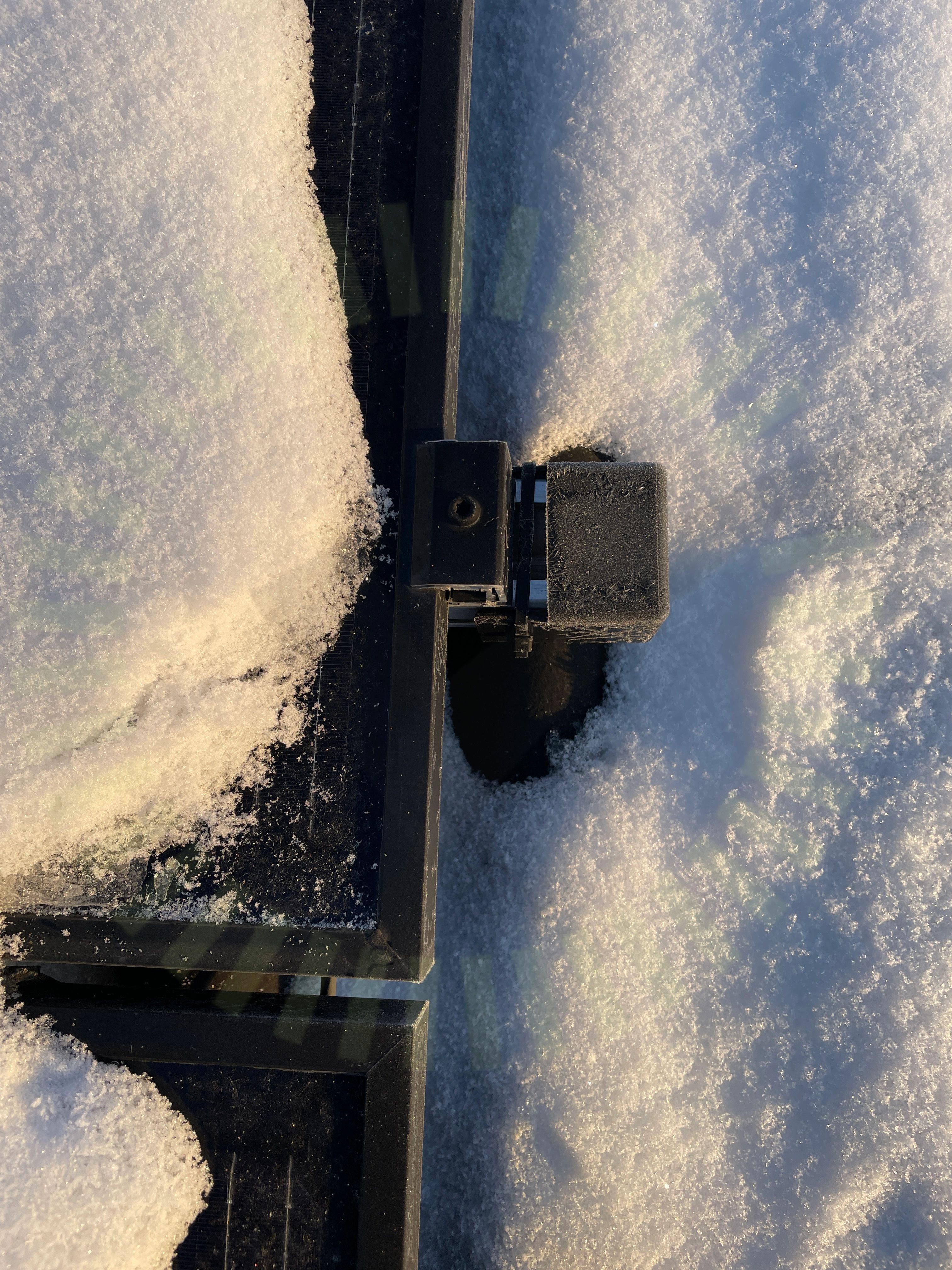

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar
Kontaktdon

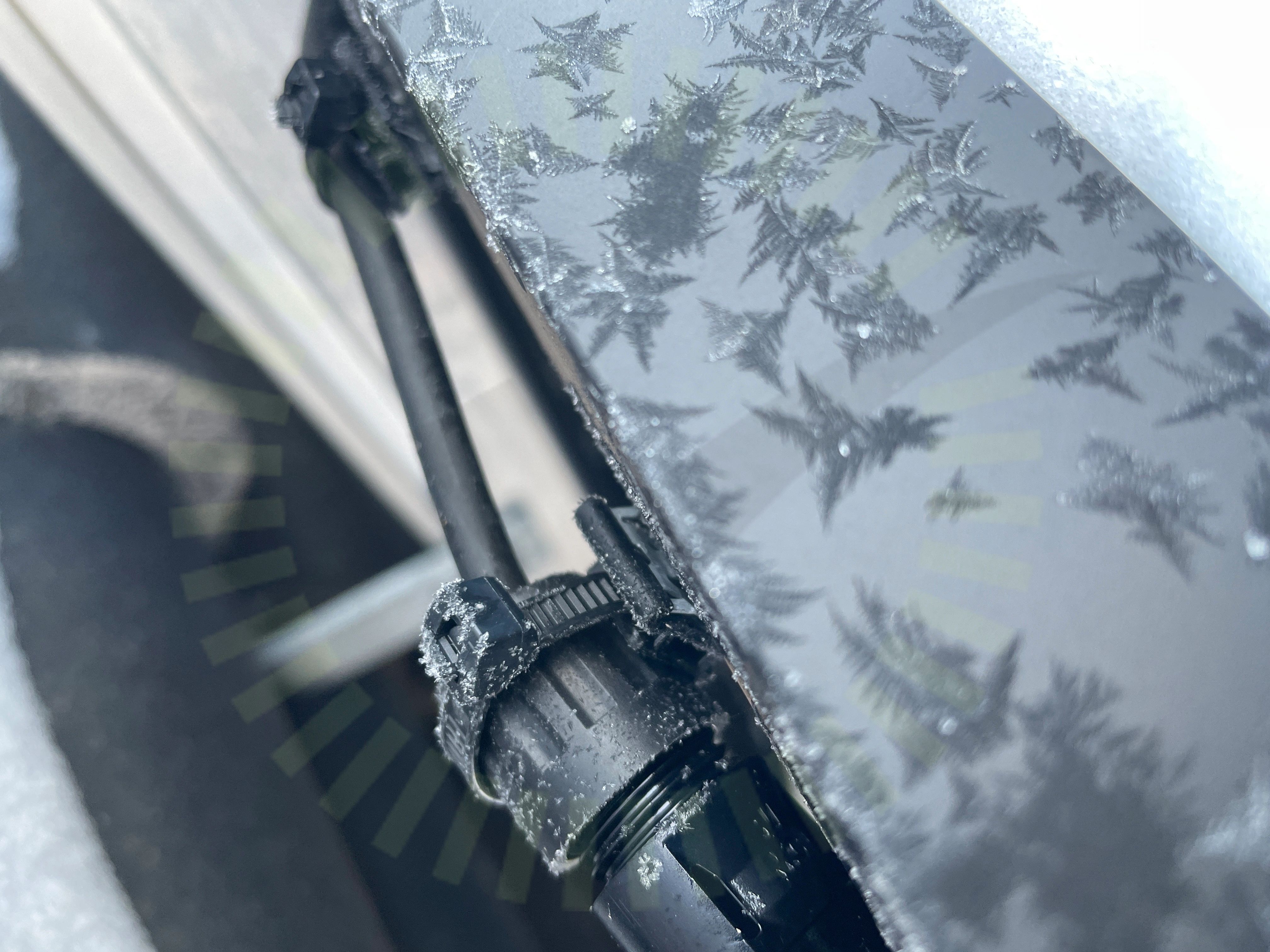

3.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Panelkablaget böjradie

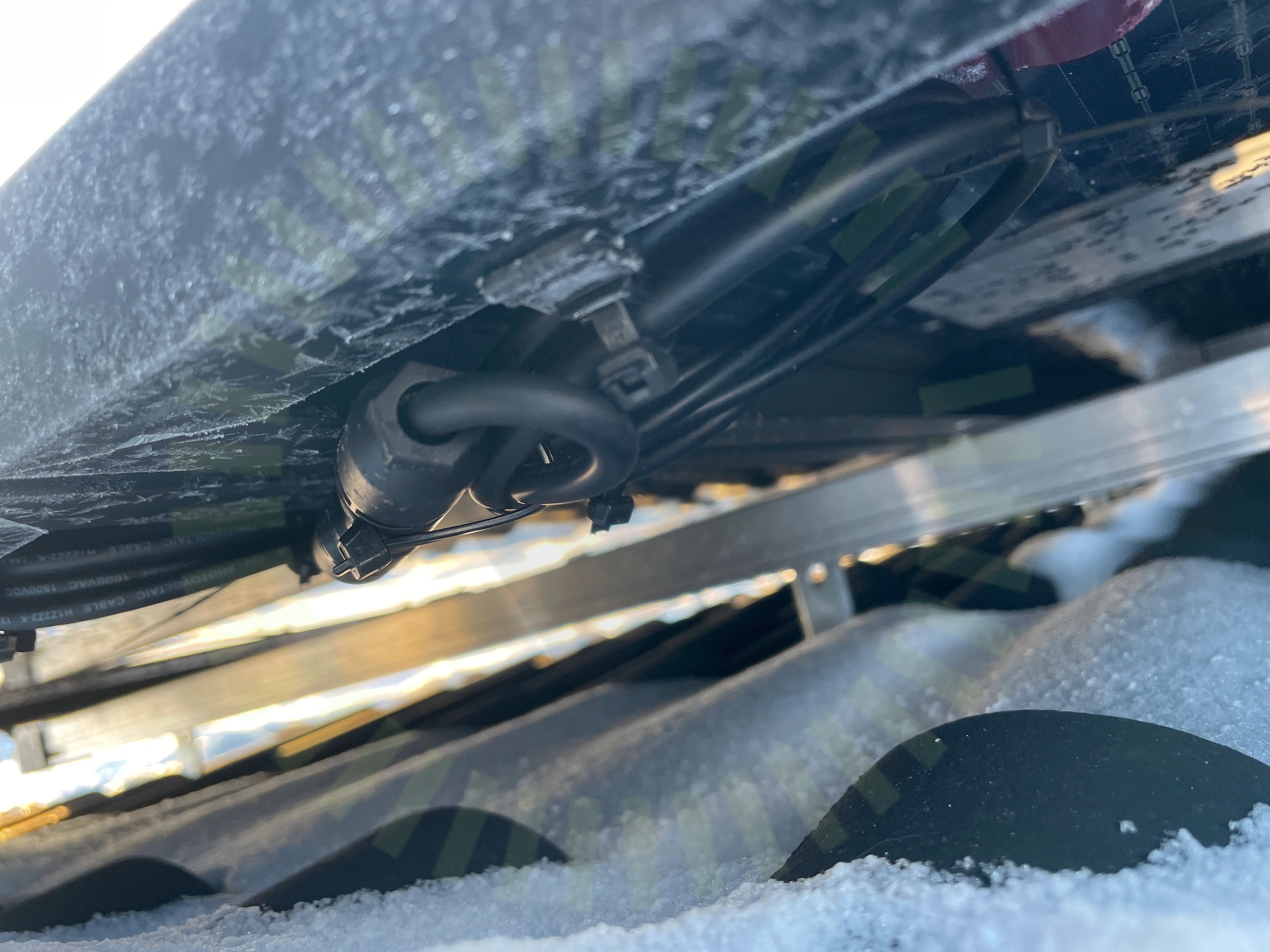

3.4 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie. Förekommer vid flertalet ställen under samtliga panelfält.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/16
DräneringshålFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKopplinslåda böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/16
PunktbelastningSkador på panel

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

1/21
DC kabel förläggning

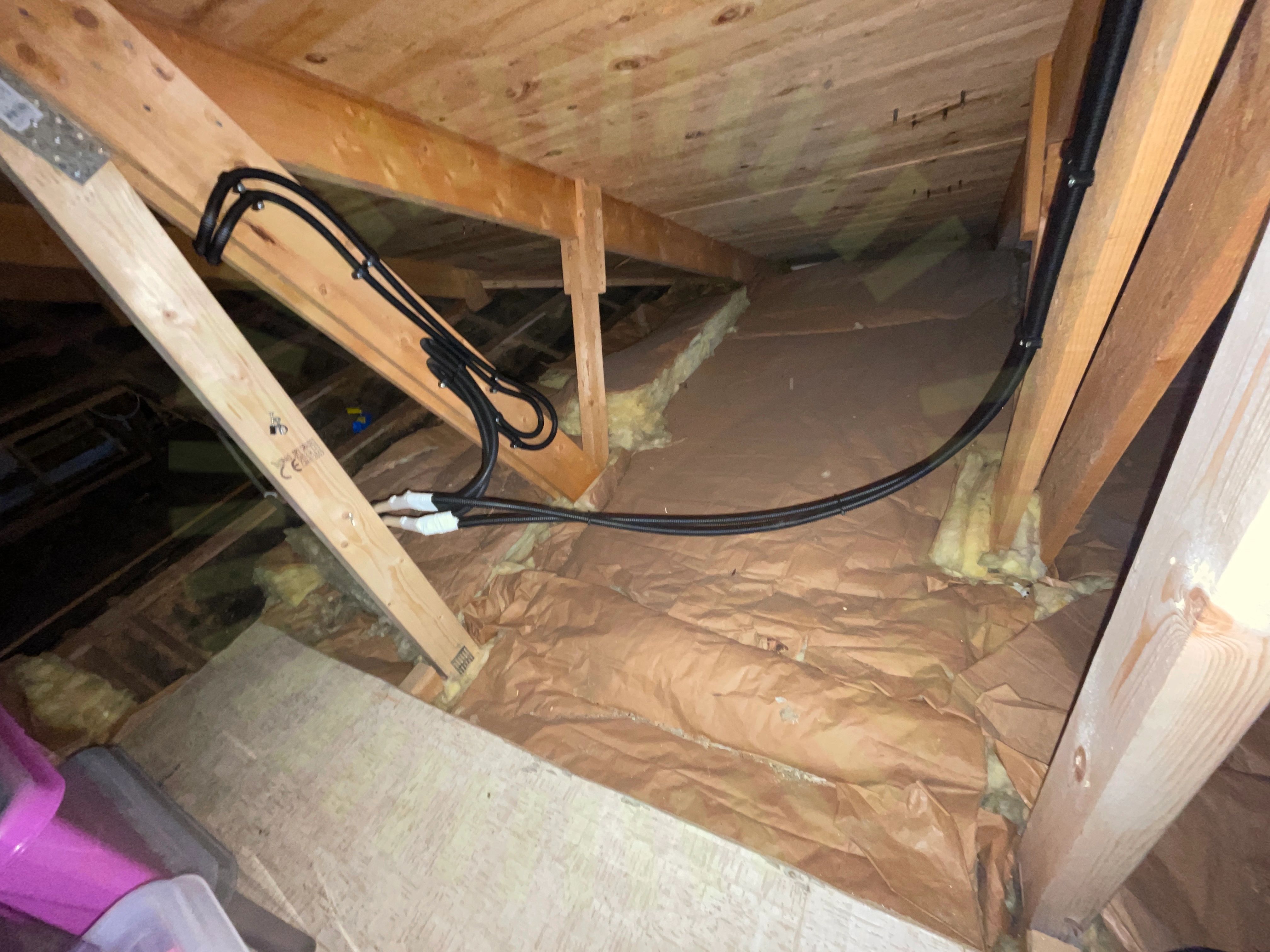

5.1 DC kabel förläggning

Inte godkänd

Kablage är bristfälligt uppfäst, hänger fritt längre sträckor. Detta genom hela kabeldragningen.

Godkända kontrollpunkter

19/21
Främmande materialFöremål mellan skena och panelramInfästning utanför takstolKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPlaceringSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/21
Skador
