Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

EcoKraft

Datum

16 februari 2023

Ort

ESKILSTUNA, Södermanlands län
Infästningarnas CC mått
Infästning Takstol
Kabeluppfästning
83% godkända17% ej godkända

Om installationen

PanelerLuxor: EcoLine
MontagesystemSchletter: Rapid
VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0
EcoKraft

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

1/1
Avtal

Tak, Luxor: EcoLine

Anmärkningar

2/11
Dragavlastade

2.1 Dragavlastade

Inte godkänd

Dragavlastning saknas

Luxor Installationsmanual. 2022-06. Sida 26.
Föremål Bakstycke

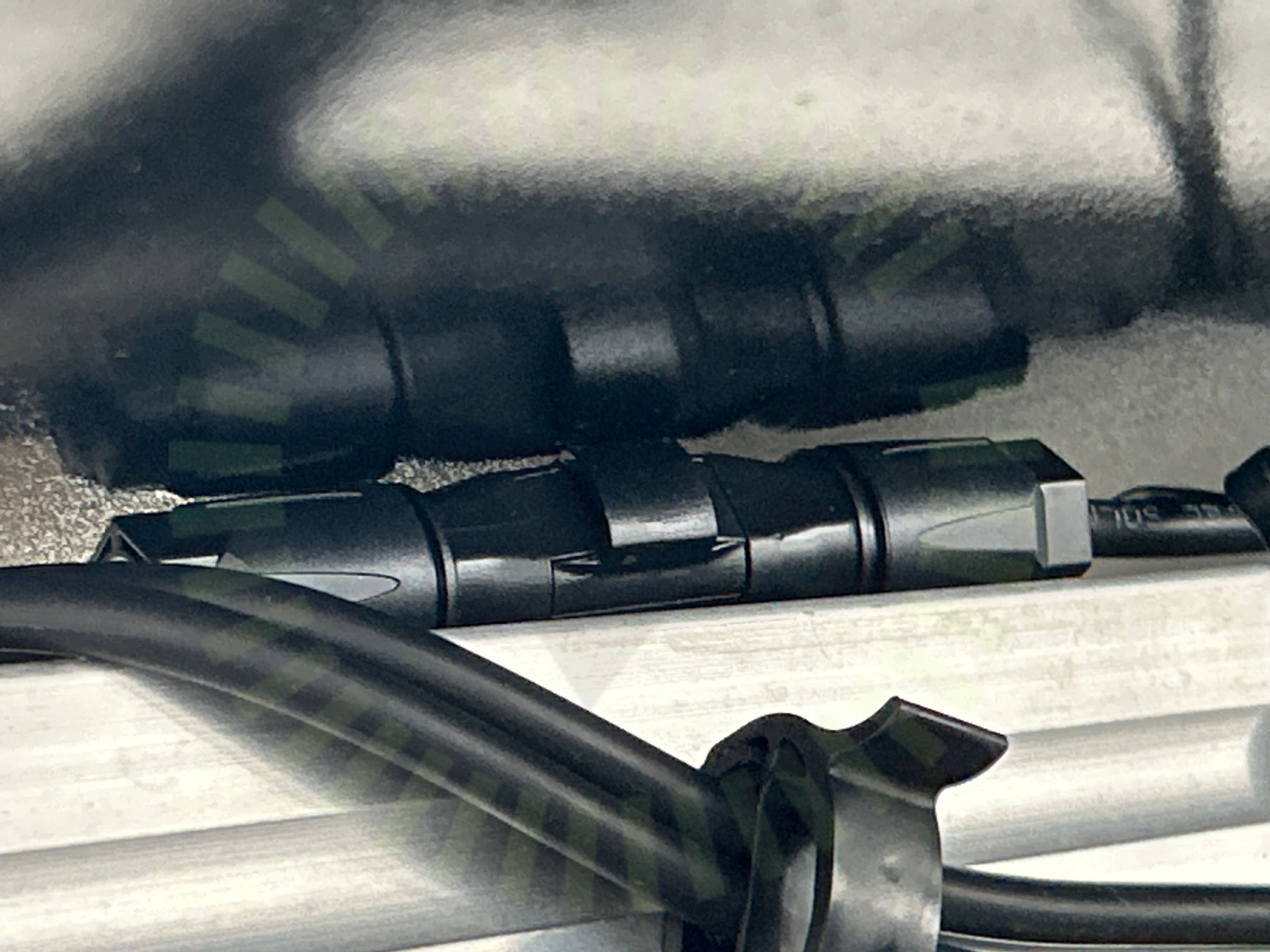

2.2 Föremål Bakstycke

Inte godkänd

Kontakter ligger klämd mellan skena och panelens bakstycke

Tillverkarens montageanvisningar

Godkända kontrollpunkter

9/11
DräneringshålFästens placeringFörbindelse av kontakterHöjdskillnadMellanrumSkadaSkadorSkuggaSträngförläggning

Tak, Schletter: Rapid

Anmärkningar

4/16
Infästning Takstol

3.1 Infästning Takstol

Inte godkänd

Missad takstol vid infästning.

Tillverkarens anvisningar
Infästningarnas CC mått

3.2 Infästningarnas CC mått

Inte godkänd

Projektering anger 120cm mått. Högsta uppmätta cc mått 150cm.

Tillverkarens anvisningar
Kabeluppfästning

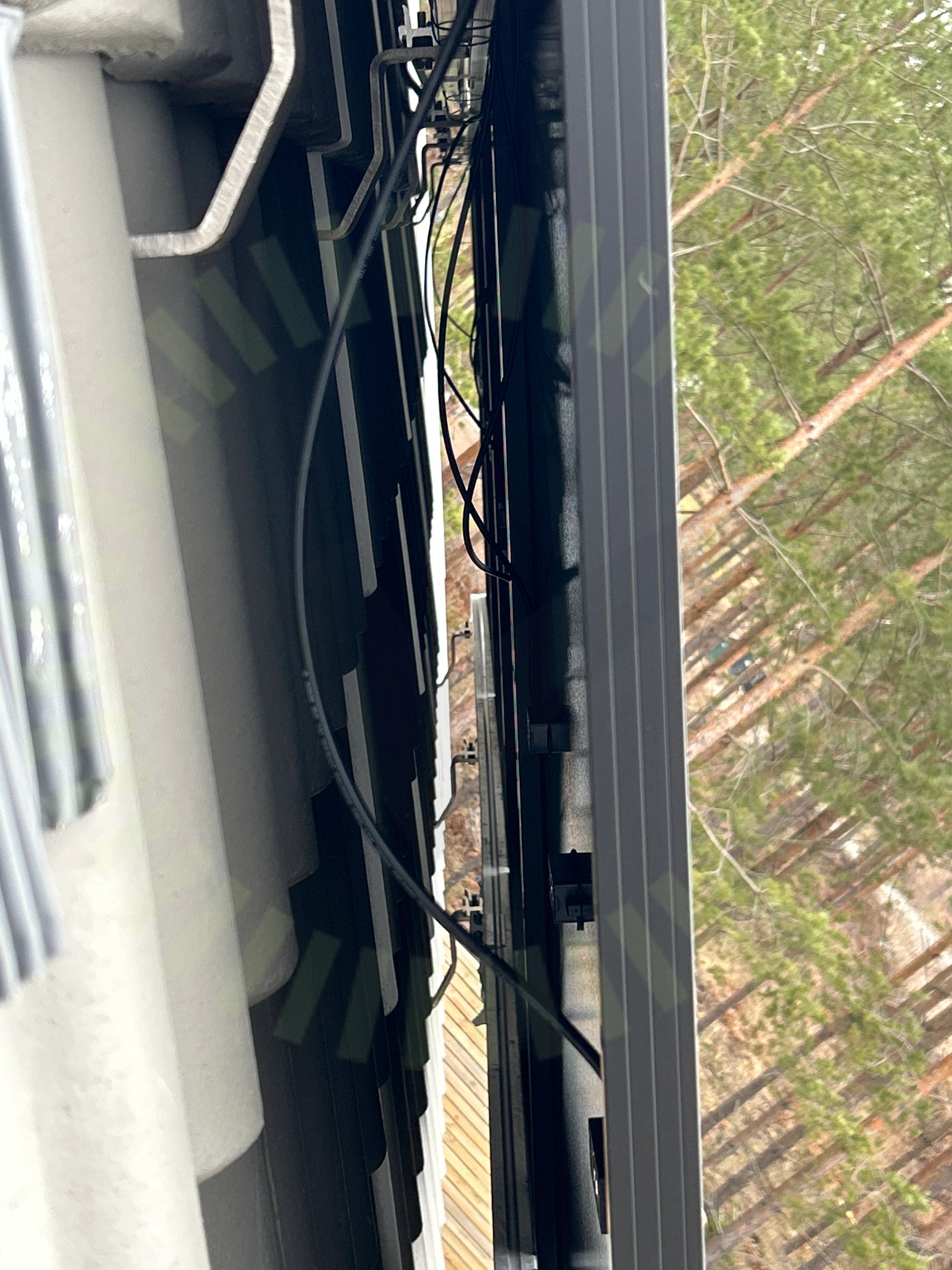

3.3 Kabeluppfästning

Inte godkänd

Hängande kablage. Tillförlitlig uppfästning saknas

SS 436 40 00 (712.521.101 och 522.8.4)
Takgenomföring

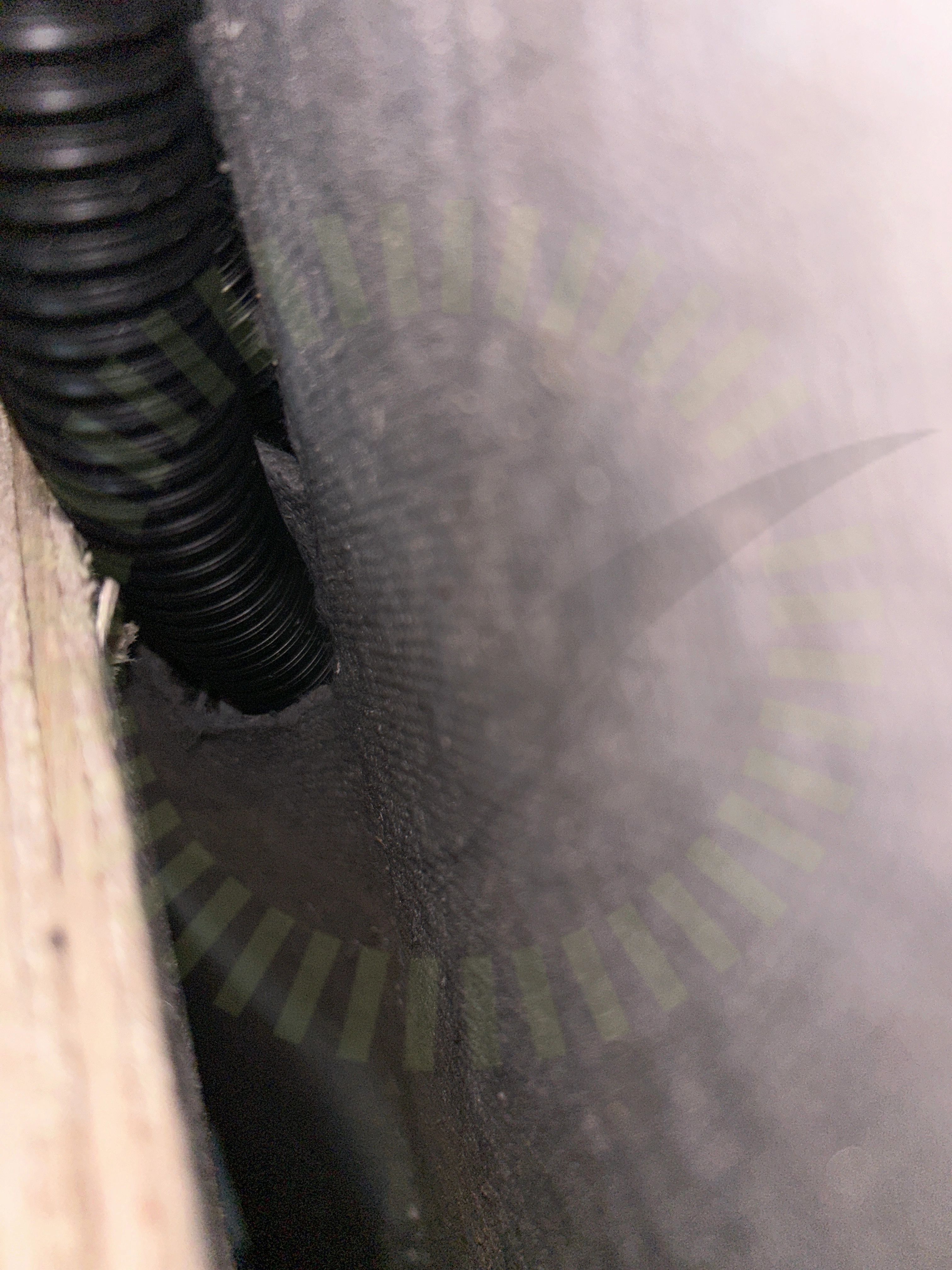

3.4 Takgenomföring

Inte godkänd

Takgenomföring inte tätad.

Godkända kontrollpunkter

12/16
Avstånd pannaFrämmande materialMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkyddSlutfästeSnö- och VindlastberäkningVäderbeständigt material

Varselmärkning

Anmärkningar

1/4

4.1 Varning för likspänning

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/25
Fastsäkring av produkt

5.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte korrekt fastsäkrad i bakplattan

STP8-10-3AV-40-BE-sv-15 | Version 1.5

5.2 Mätprotokoll DC

Inte godkänd

Dokument saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

5.3 Strängschema

Inte godkänd

Dokument saknas

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

22/25
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndBakomliggande materialDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusHuvudsäkringInfästning bakplattaKabelLedare fastspändaMärkningNärliggande materialSäkringVinkel
