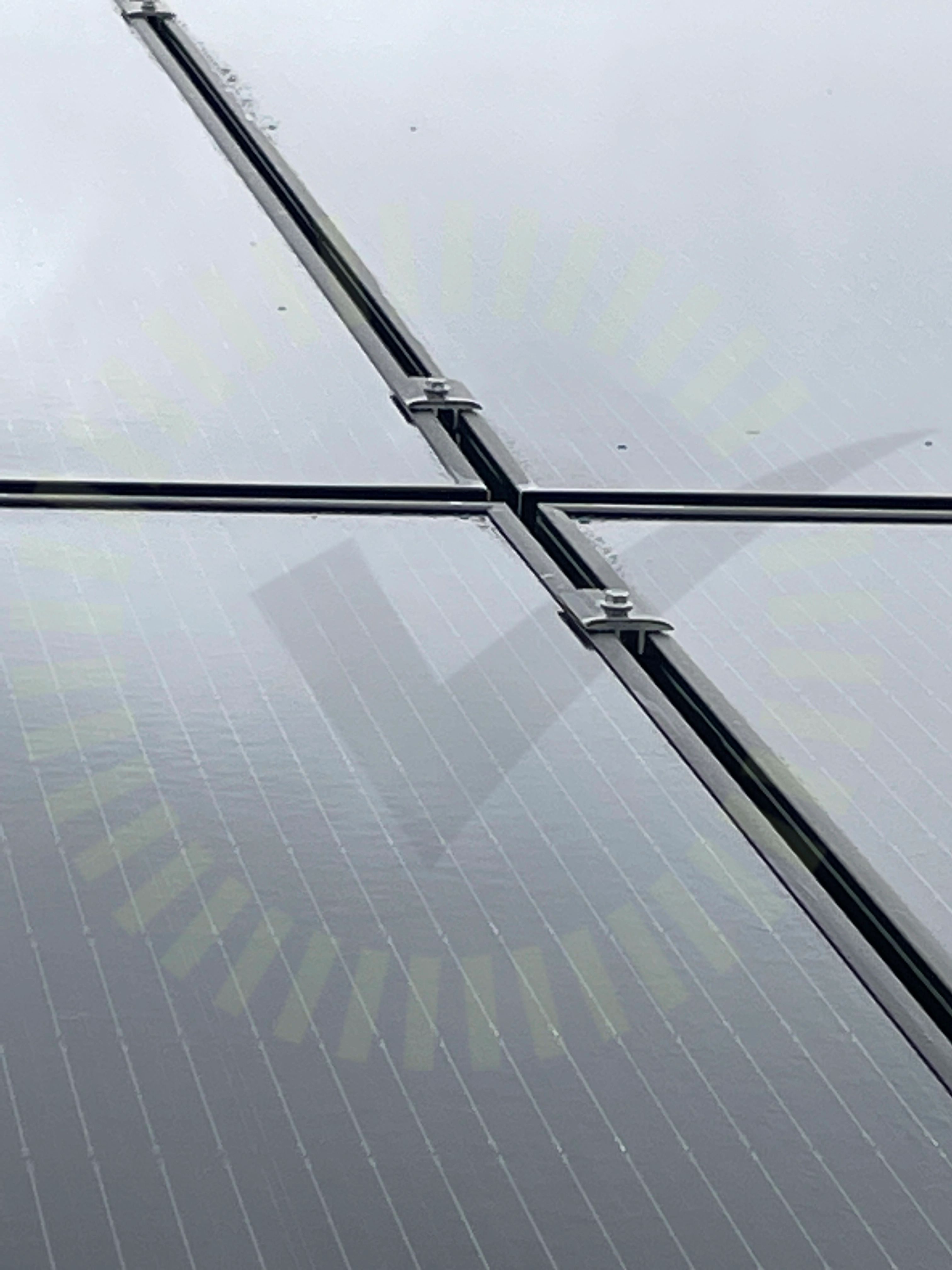

2.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11
Besiktningsrapport
8.8
Installation genom
Solsystem Sverige AB
Datum
21 december 2023
Ort
Malmö, Skåne län
89% godkända11% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-54HBB/-V
MontagesystemNovotegra: Trapezoidal Metal
VäxelriktareSAJ: R5 (3-12K)-T2-15
TillbehörSäkerhetsbrytare AC
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Plåttak, DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
3/17

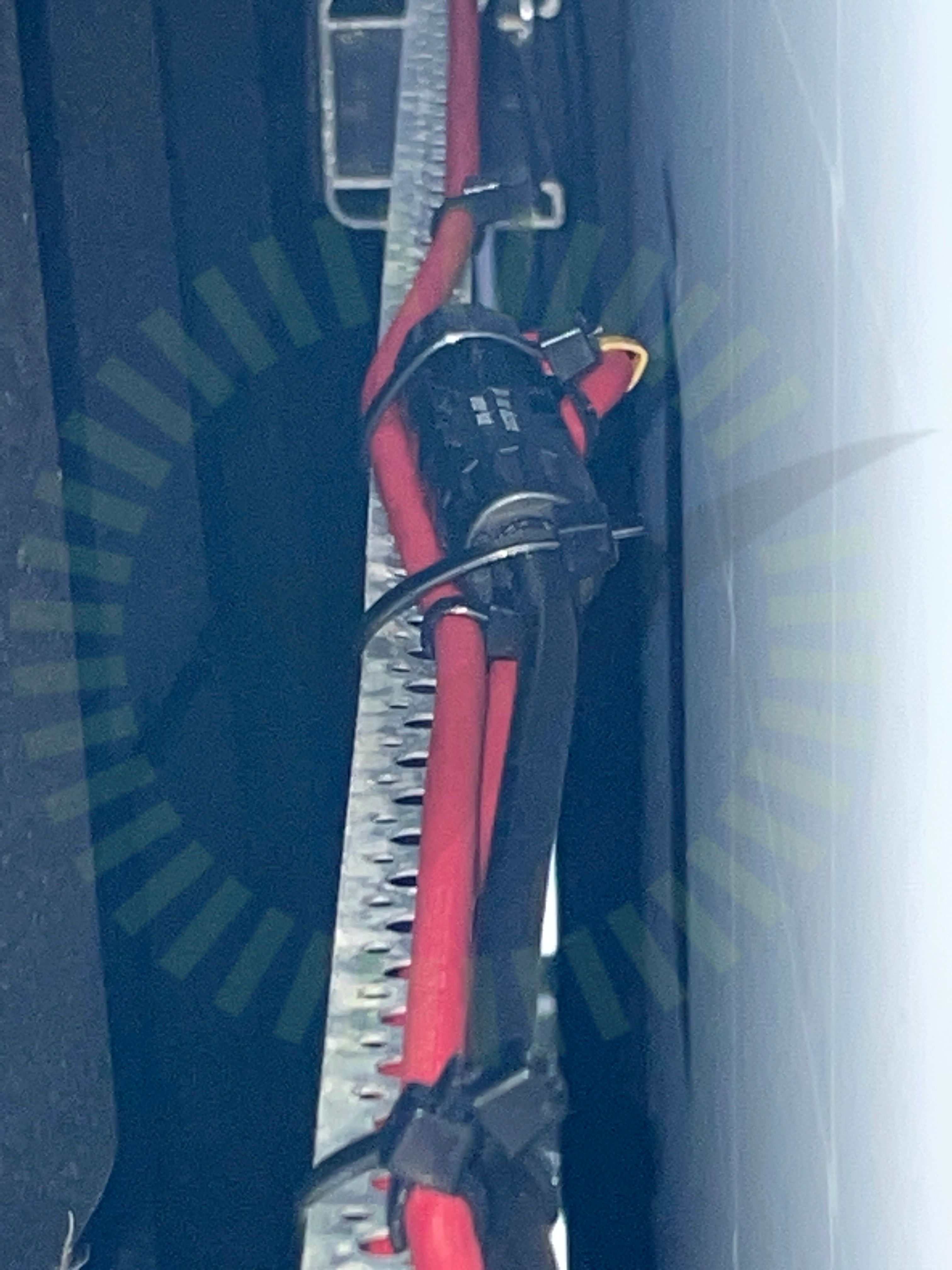

2.2 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.

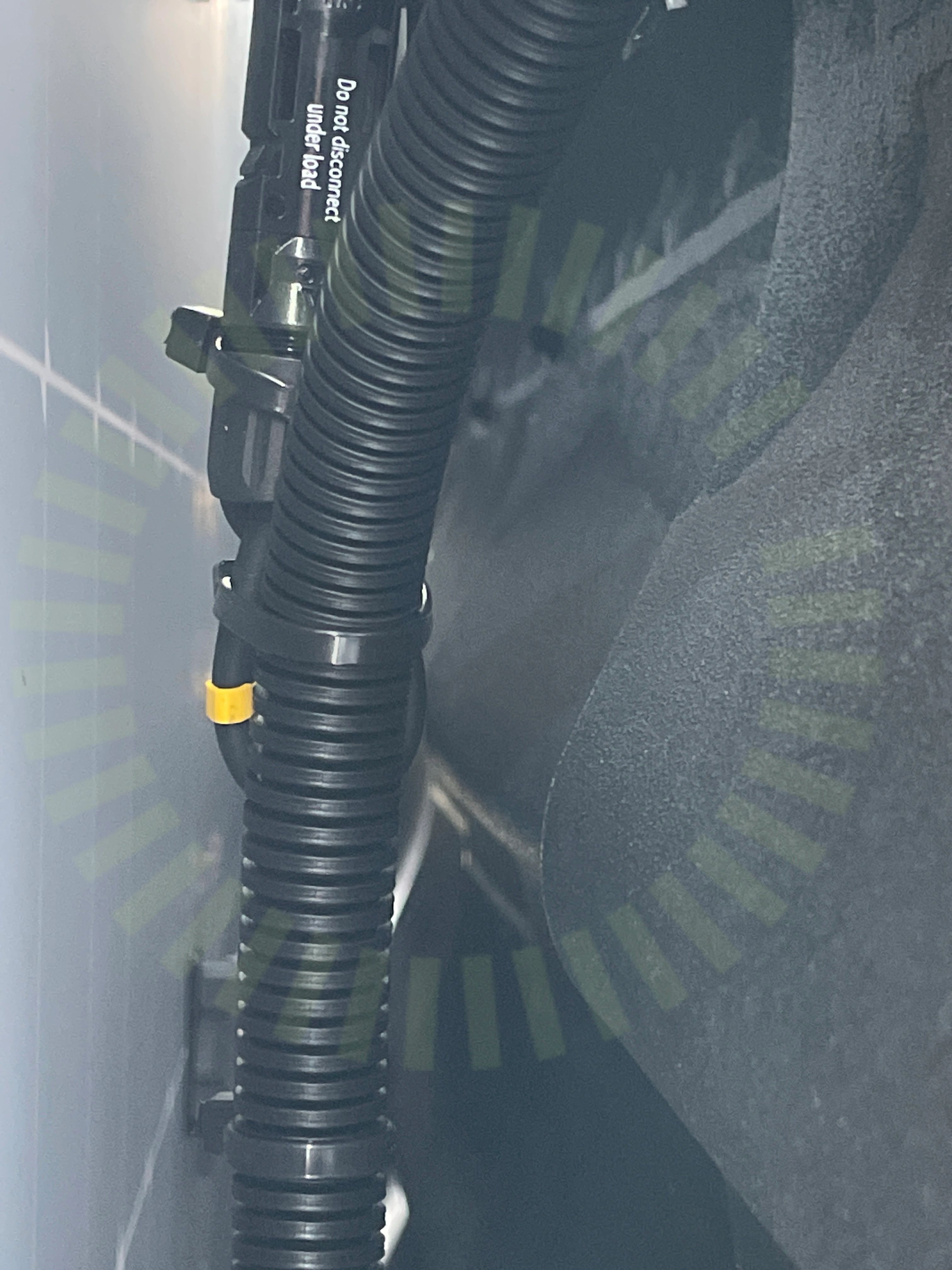

2.3 Panelkablagets böjradie
Inte godkändKablagets böjradie är för skarp.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7
Godkända kontrollpunkter
14/17DräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKopplingslåda böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Plåttak, Novotegra: Trapezoidal Metal
Anmärkningar
5/19

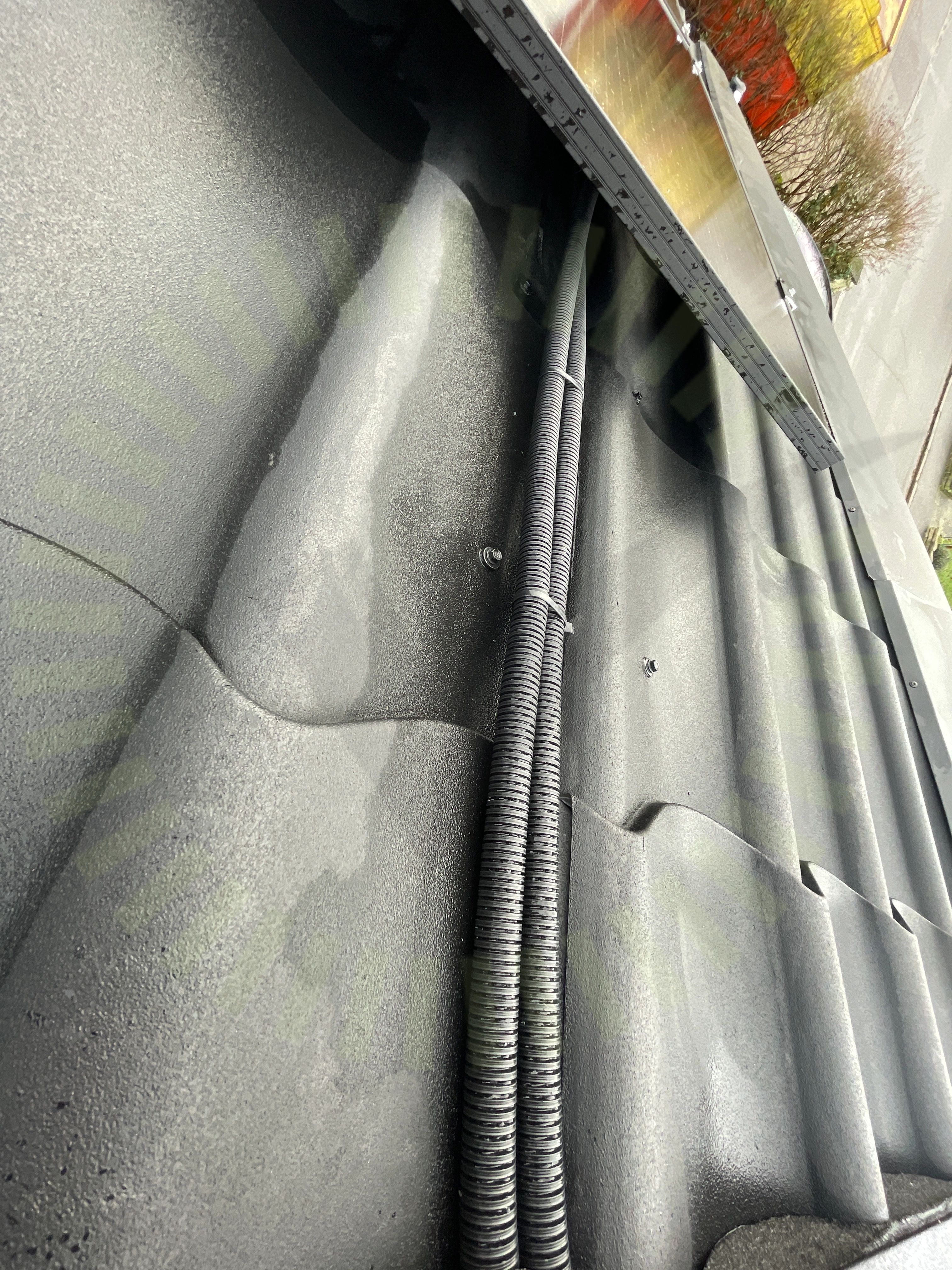

3.1 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan nock och panelfält är inte uppfäst med tillräckligt stöd.
SS 436 40 00 (712.522.101)

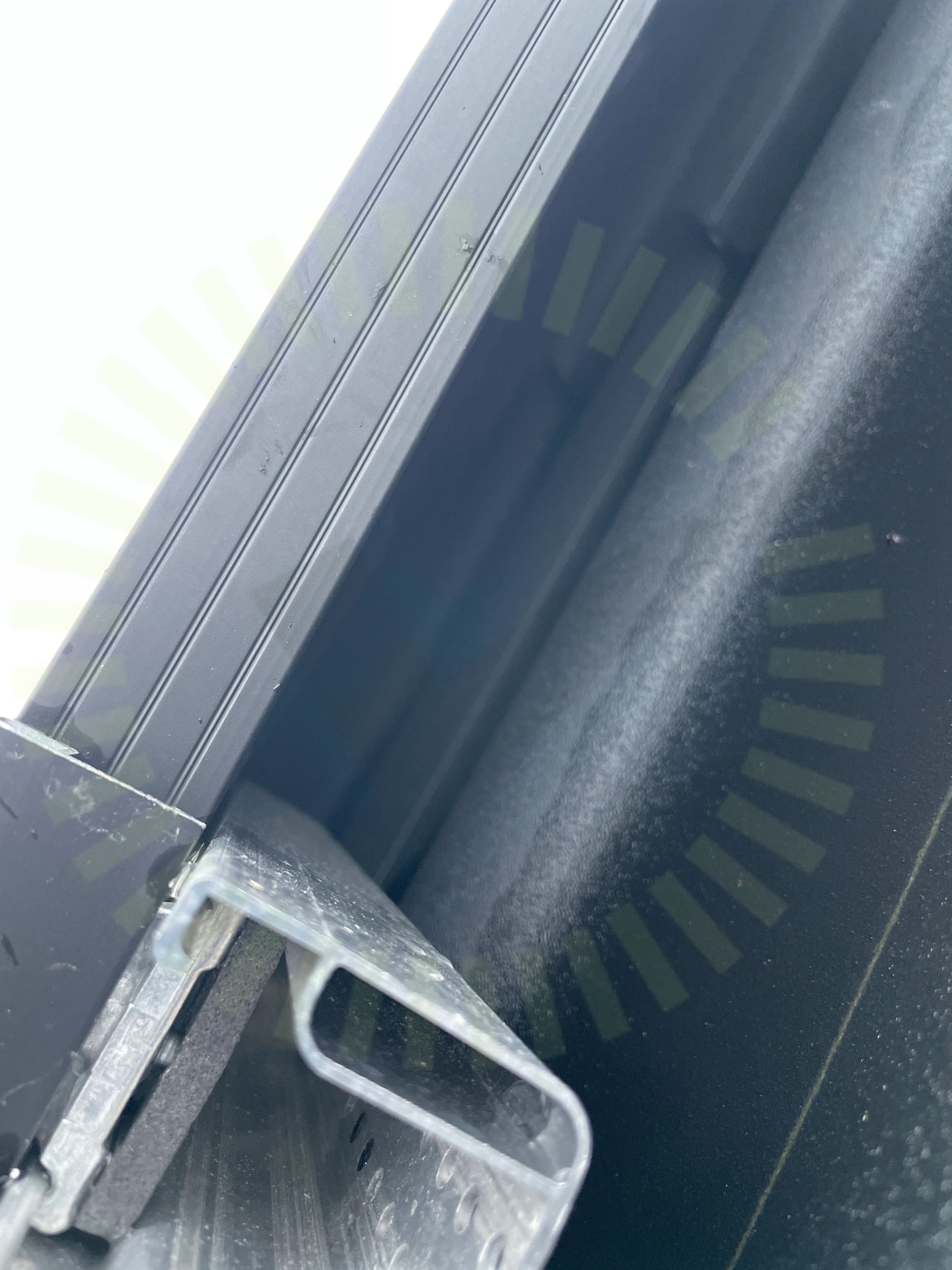

3.2 Slip-Guards
Inte godkändSkenstöd saknas.
Novotegra: Mounting instruction | Trapezodial metal sheet V4.2, Sida 9
3.3 Infästning
Inte godkändSkenornas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen.
Novotegra: Mounting instruction | Trapezodial metal sheet V4.2, Sida 16

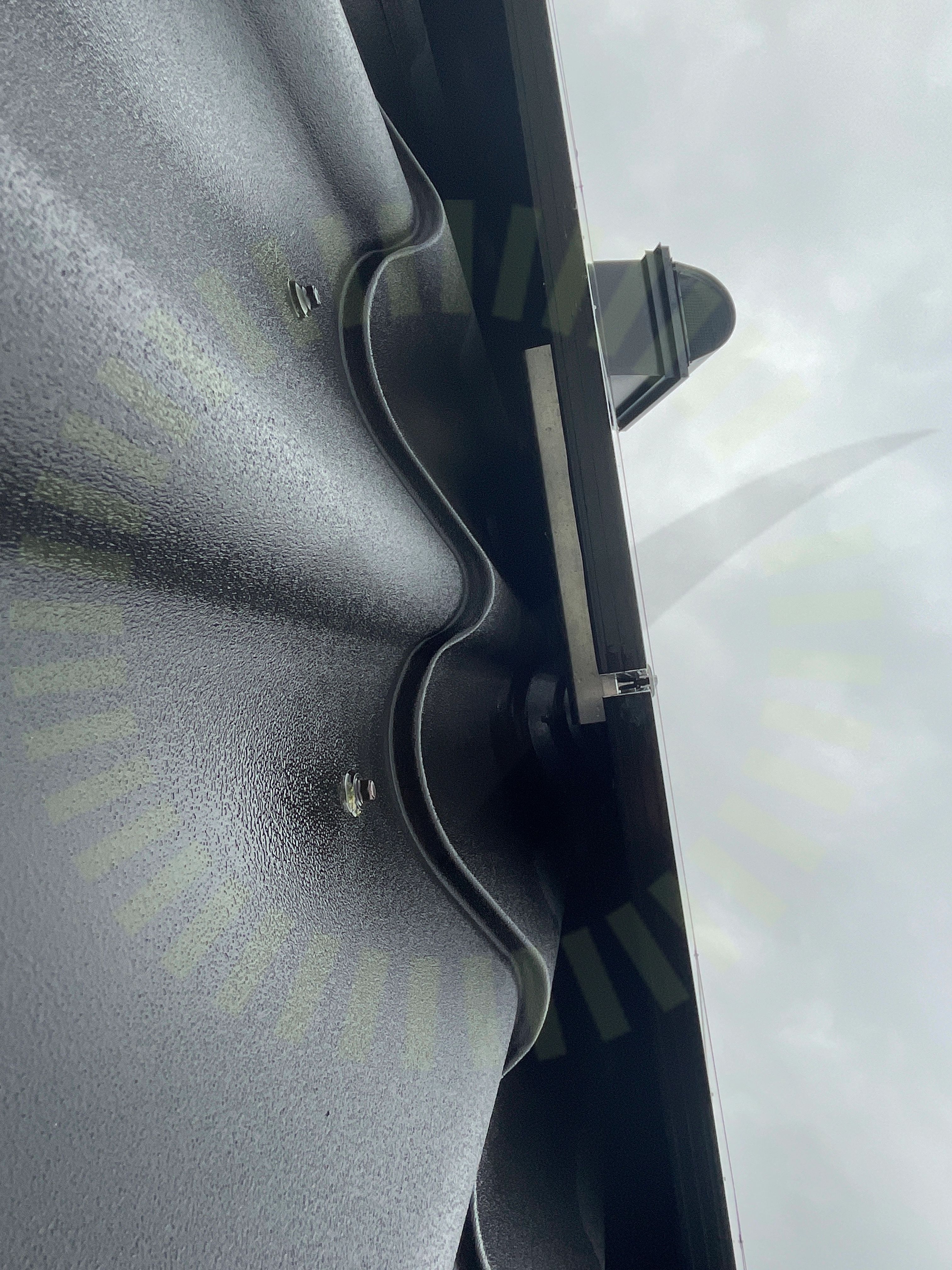

3.4 Mittklämmor - Position
Inte godkändMittklämmor är inte monterade enligt tillverkarens anvisningar.
Novotegra: Mounting instruction | Trapezodial metal sheet V4.2, Sida 10

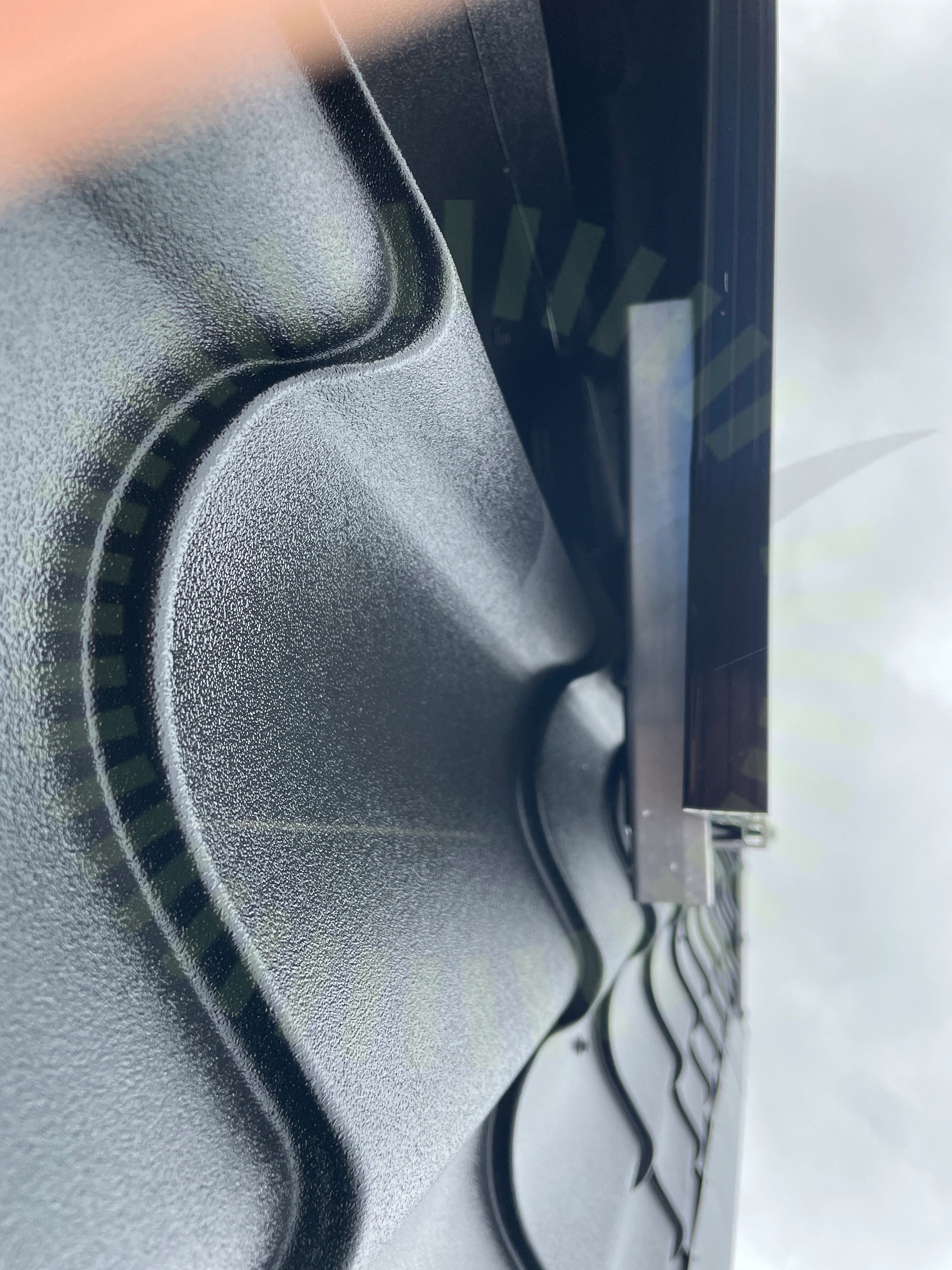

3.5 Ändklämmor - Position
Inte godkändPanelens slutfäste är inte installerat enligt tillverkarens anvisningar.
Novotegra: Mounting instruction | Trapezodial metal sheet V4.2, Sida 10
Godkända kontrollpunkter
13/19 SäkerhetsavståndDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningMittklämmorPanelbreddSkadorSnö- och VindlastberäkningTaklutningTjocklekVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/19Takgenomföring
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Varselmärkning
Anmärkningar
1/4

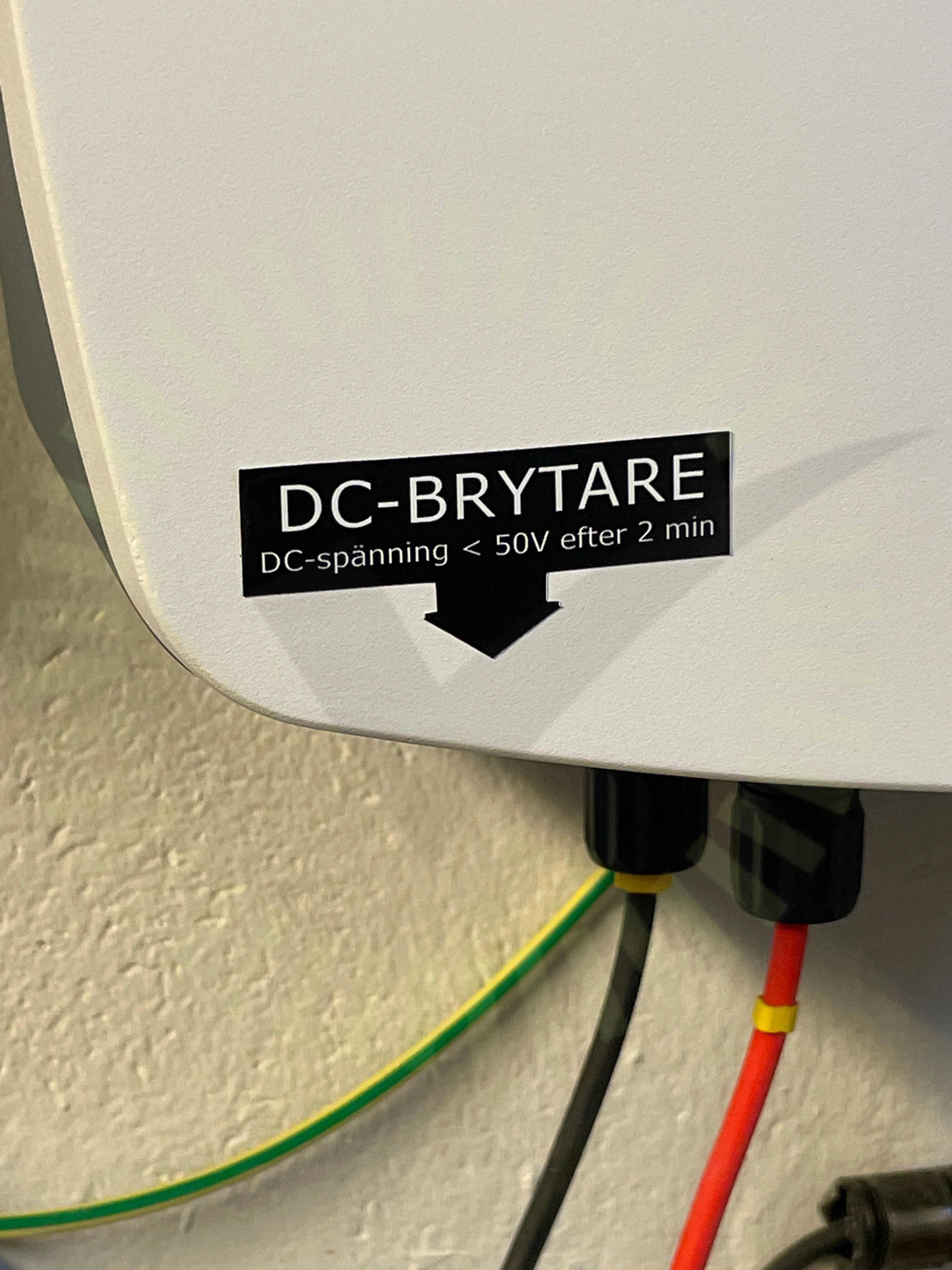

5.1 Missvisande varselmärkning
Inte godkändMärkning är missvisande.
Godkända kontrollpunkter
3/4Informering av solcellerVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/36

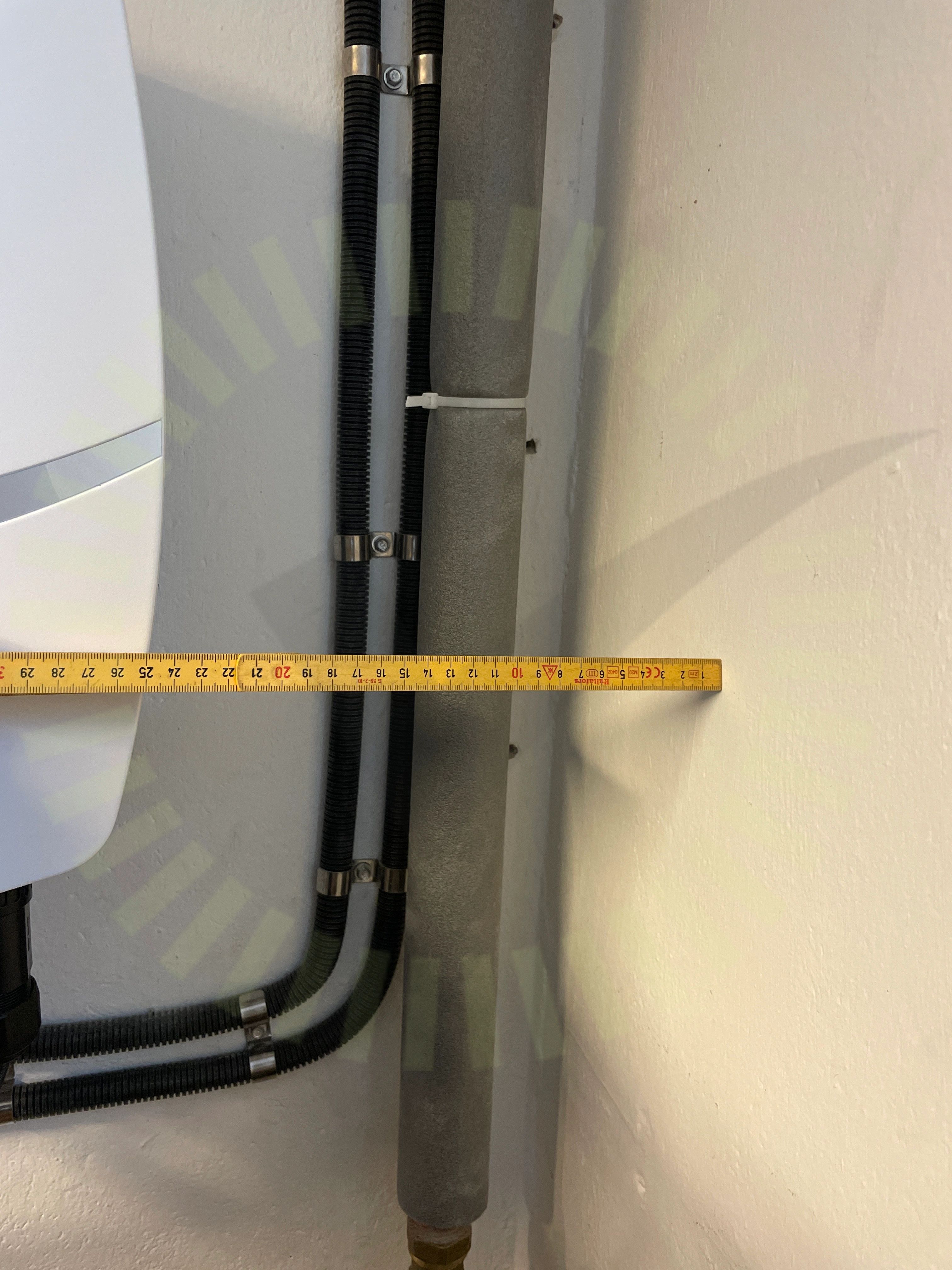

6.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är placerad för nära en vägg.
SAJ: R5-3-20K-T2 R5-3-12K-T2-15 User manual V2, Sida 23
Godkända kontrollpunkter
35/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
