Besiktningsrapport

9.9

Installation genom

Svea Solar

Datum

13 april 2023

Ort

Täby, Stockholms län

Klämmans orientering

Avtal

98% godkända2% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 (390-415) MR

MontagesystemCC90- UNUM Betongpannor

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörElmaterial: Kapsling

TillbehörSmartmätare: CHINT DTSU666

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

CC90- UNUM Betongpannor

Anmärkningar

1/25

1.1 Klämmans orientering

Inte godkänd

Klämma är felvänd.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

Godkända kontrollpunkter

24/25

DC kabel förläggningFrämmande materialKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas infästning skruvadeSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperTermisk brytpunkt skenorVäderbeständigt materialÄndklämmor

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

2/37

3.1 Avtal

Rekommendation

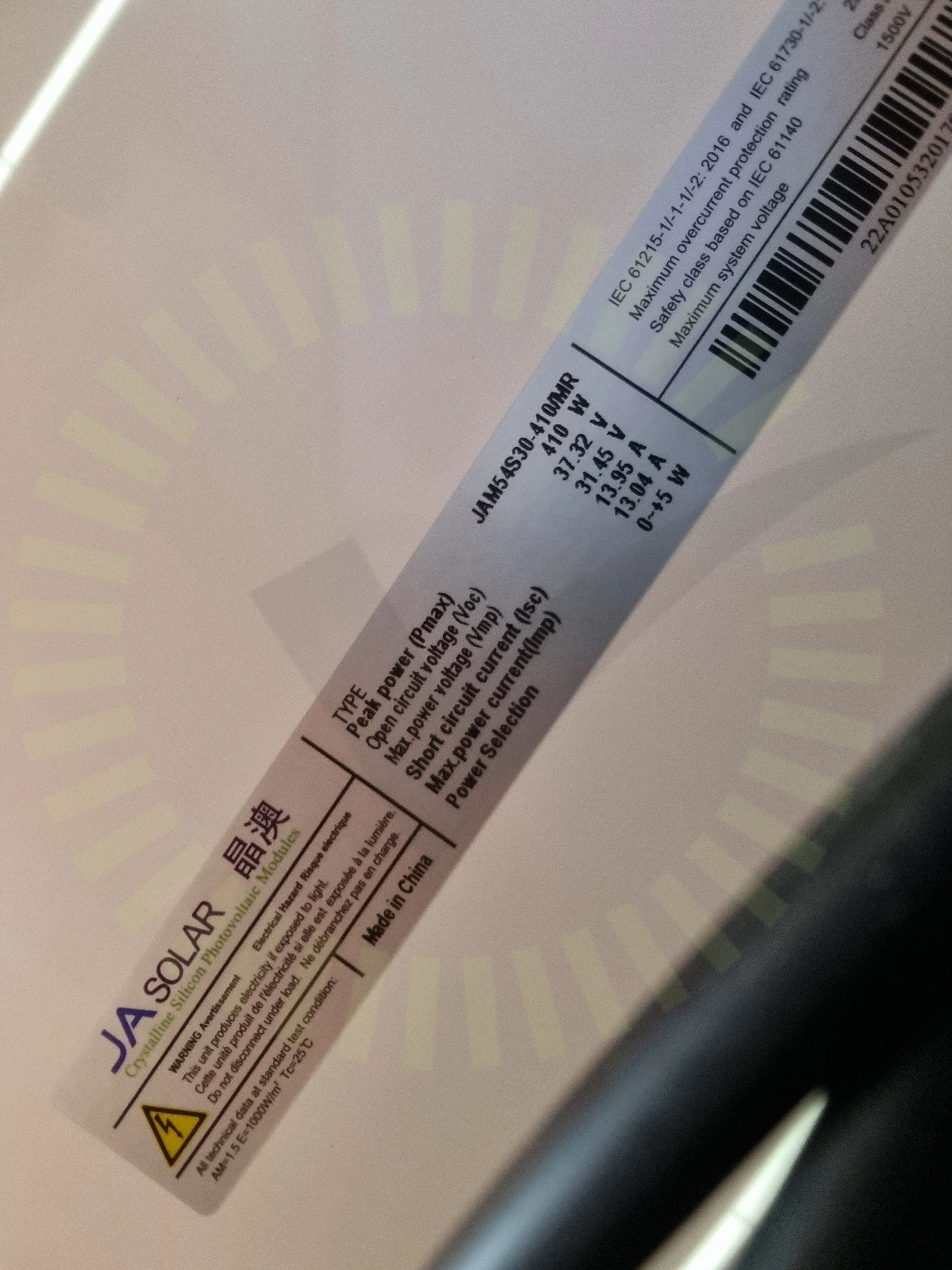

Framgår inte i avtal vilken panel och det har varit olika dokument skickade. Monterad panel är enligt bild.

Avtal

3.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas. Mätningar i egenkontroll är signerad men mätvärden saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

35/37

AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordning av chassiKontakterLedare FastspändaMärkningPlaceringSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilation

JA Solar: JAM54S30 (390-415) MR

Godkända kontrollpunkter

16/17

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare
