4.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Besiktningsrapport
8.6
Installation genom
Nova Solar
Datum
14 juni 2023
Ort
Torslanda, Västra Götalands län
89% godkända11% ej godkända
Om installationen
PanelerLongi: LR5-54HIB 390-410
OptimerareHuawei: SUN2000P - 450W
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/3Mätprotokoll DCSträngschema
Ej tillgängligt vid besiktning
1/3Avtal
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Tak 1, Huawei: SUN2000P - 450W
Godkända kontrollpunkter
5/5DragavlastadeFastsäkring av produktFörutsättningarKontakterPlacering
Tak 1, Longi: LR5-54HIB 390-410
Anmärkningar
3/16

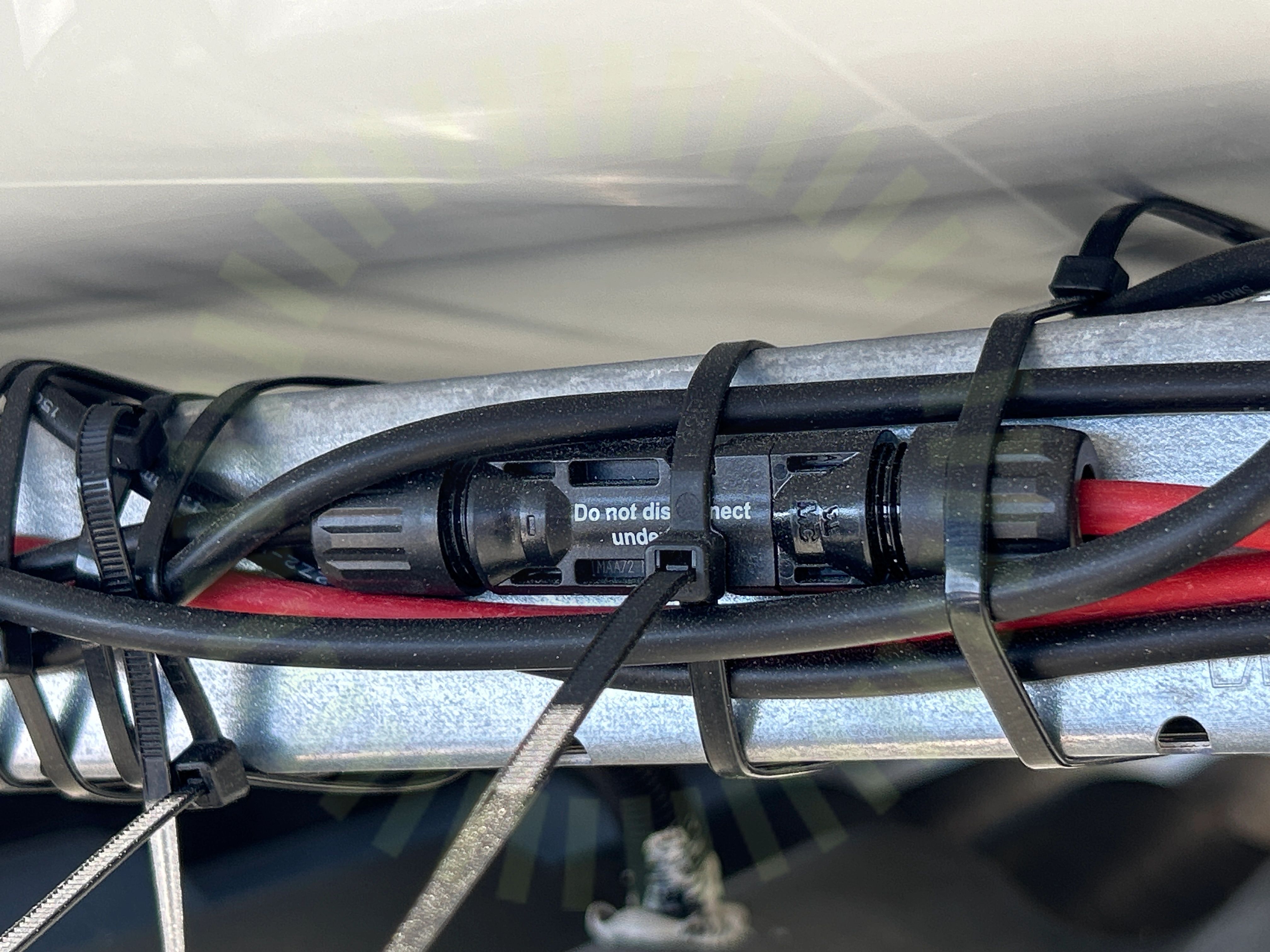

4.2 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.
4.3 Kopplingslåda
Inte godkändKablaget sitter för spänt från kopplingslådan till skenan.
Godkända kontrollpunkter
13/16Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 1, Weland Stål: Råspont
Anmärkningar
4/22
5.1 Håltagning takpanna
Inte godkändHål är taget i takpannan för att gå igenom med slang. Genomföringen kommer inte hålla under anläggningens livslängd.
5.2 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt.
MA5102 Sid 1 (1) | Version 3 - 221101
5.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
5.4 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
18/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas överhängSkenskarvarTakgenomföringTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Varselmärkning
Anmärkningar
1/56.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
3/337.1 Avstånd till hav
Inte godkändVäxelriktaren är monterad utomhus nära kusten.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 8
7.2 Märkning
Inte godkändVäxelriktarens säkring är inte uppmärkt.
7.3 Väderbeständigt material
Inte godkändDelar av använt material vid växelriktaren är ej väderbeständigt.
Godkända kontrollpunkter
30/33AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterPlaceringSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilation
