Besiktningsrapport

9.8
x

Installation genom

Nova Solar

Datum

8 november 2023

Ort

Onsala, Hallands län
PEN-ledare
AC kablage förläggning
Väderbeständigt material
95% godkända5% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

16/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

1/23

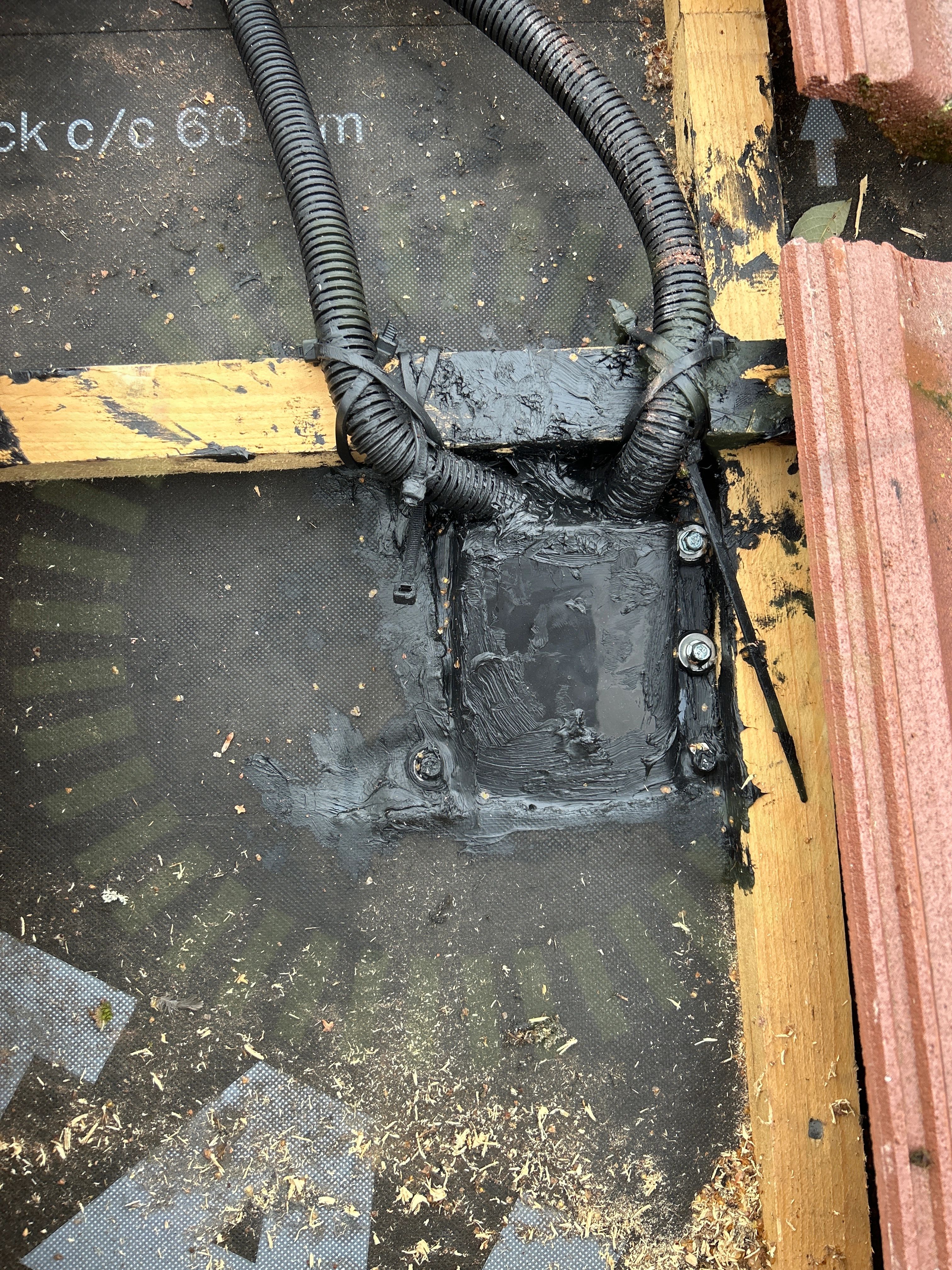

Takgenomföring

4.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

22/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning utanför takstolKabeldragning mellan takytorKabeluppfästningKlämma över skarvKorslager: Skenornas infästningMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsinfästningUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/6
PEN-ledare

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/37

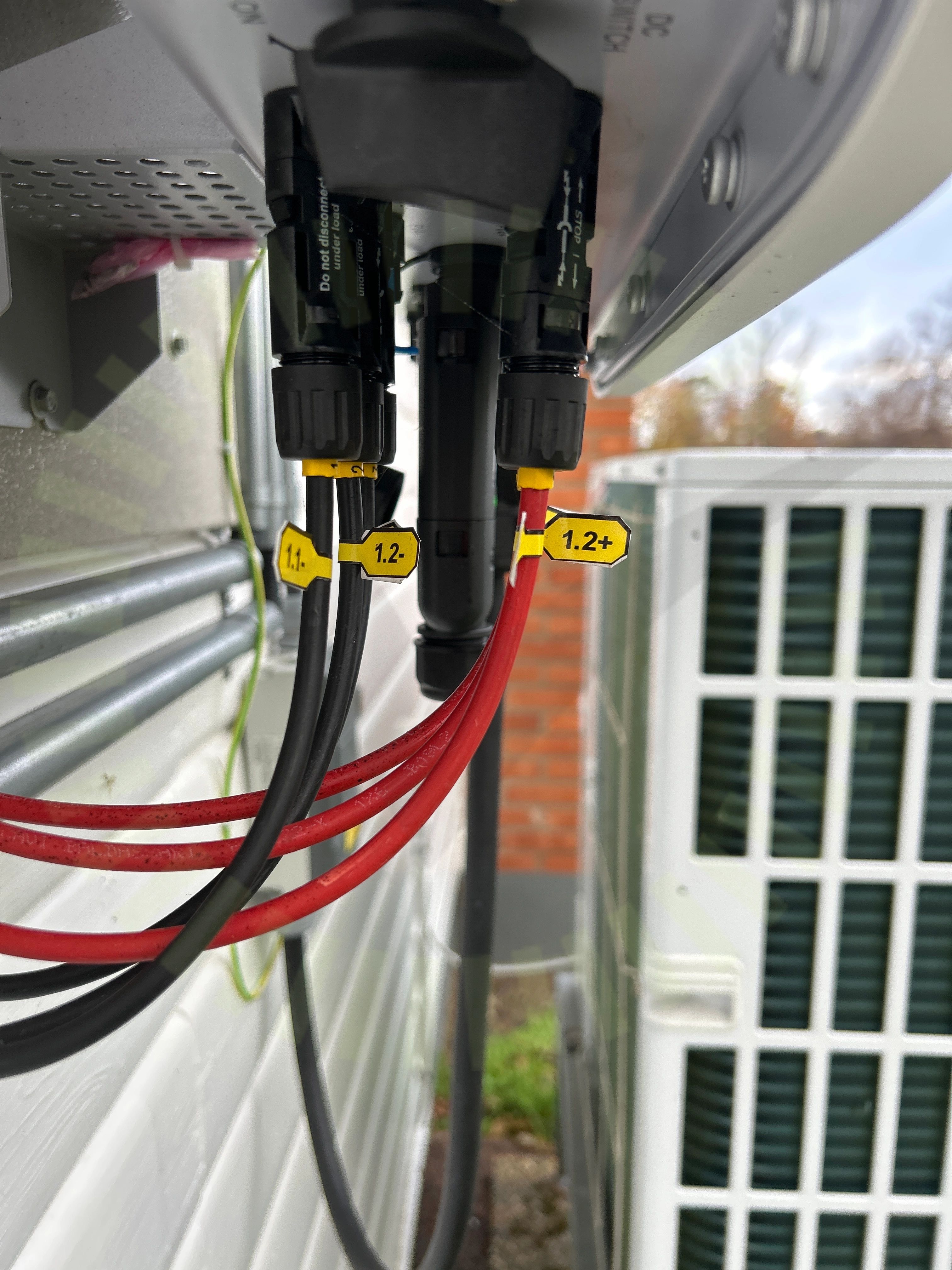

AC kablage förläggning

7.1 AC kablage förläggning

Inte godkänd

Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

7.2 Avstånd till havet

Inte godkänd

Växelriktare placerad för nära havet.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements

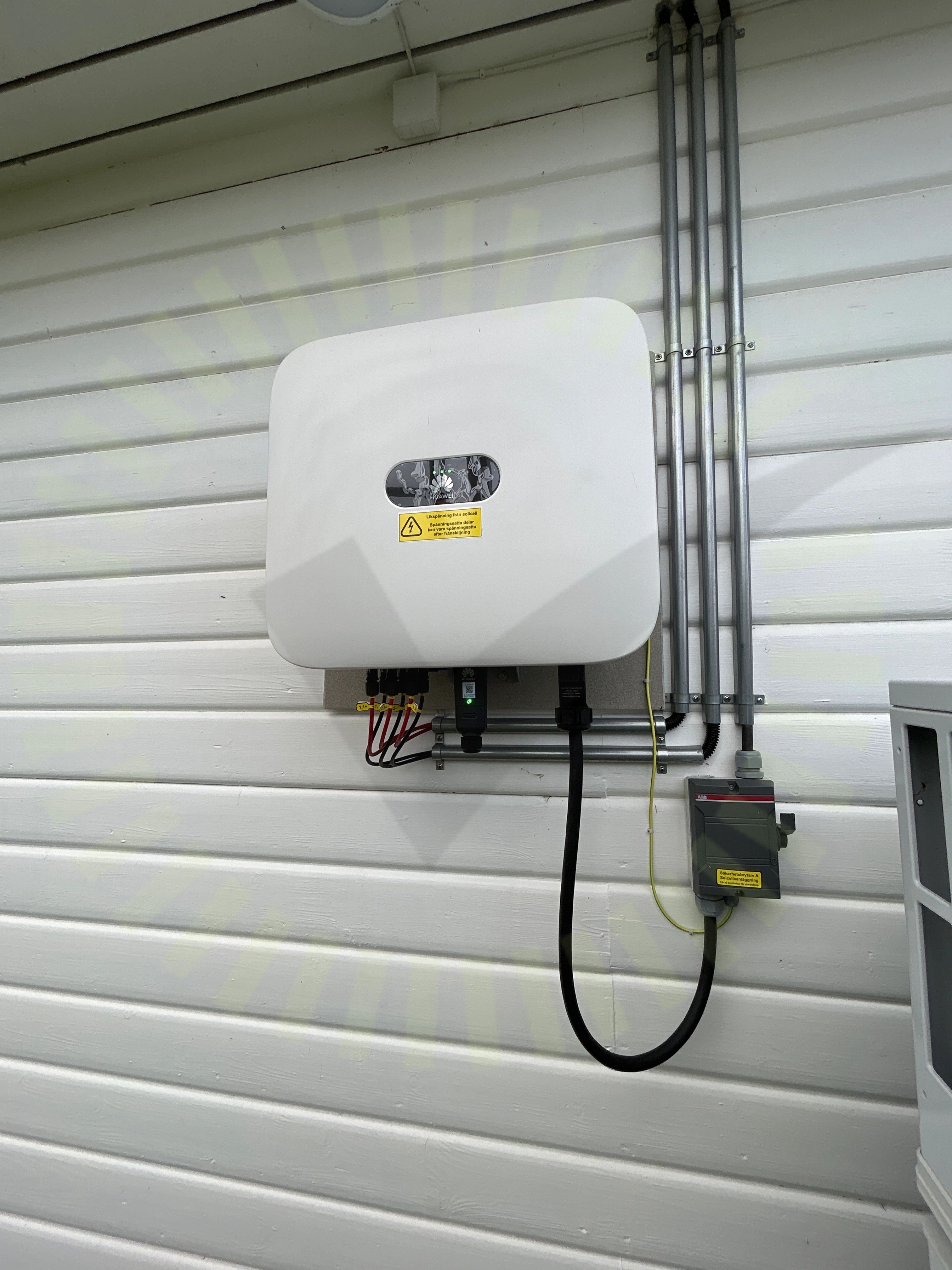

Väderbeständigt material

7.3 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. PE kabel är ej väderbeständig.

Godkända kontrollpunkter

34/37
AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderskyddVäxelriktarens IP klassning
