2.1 Väderskydd
Inte godkändBatteriet är inte väderskyddat.
SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 4
Besiktningsrapport
9.3
Installation genom
Takkraft
Datum
19 maj 2026
Ort
Sollentuna, Stockholms län
94% godkända6% ej godkända
Om installationen
PanelerDMxxxG12RT-G54HBB
MontagesystemWeland Stål: Falsfäste
VäxelriktareSigenergy: Hybrid TP2
BatteriSigenergy: SigenStor BAT
TillbehörUndercentral
TillbehörEastron: Sigen Sensor TP-CT120-DH
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
1/17Godkända kontrollpunkter
16/17Avstånd närliggande objektAvstånd till växelriktareBakomliggande materialBatteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymme
Smartmätare
Anmärkningar
1/6

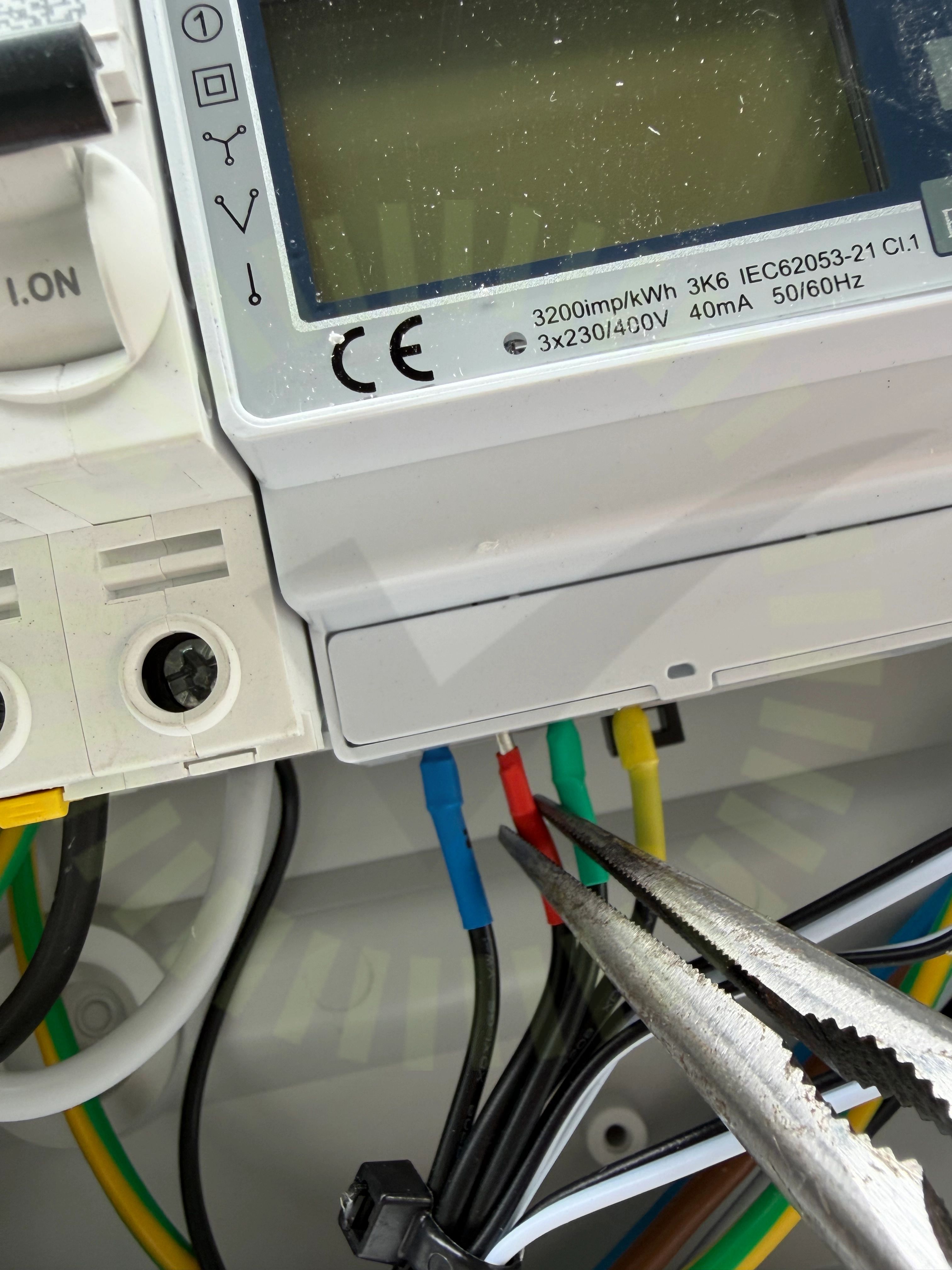

3.1 Matning till smartmätare
Inte godkändSmartmätarens matande kablar är inte korrekt anslutna. Ledare är lös.
Sigen Sensor TP-CT120-DH (SDM630MCT 40mA 120A) User Manual_EN V3.6, Sida 24
Godkända kontrollpunkter
5/6Anslutning av CT klämmorFastsäkring av produktPlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Tak 1: DMxxxG12RT-G54HBB
Anmärkningar
2/18
4.1 Föremål mot bakstycke
Inte godkändKopplingslådan är klämd mot skenan.
DMEGC: Installation of Standard Solar Modules, V2025-4, sid 4

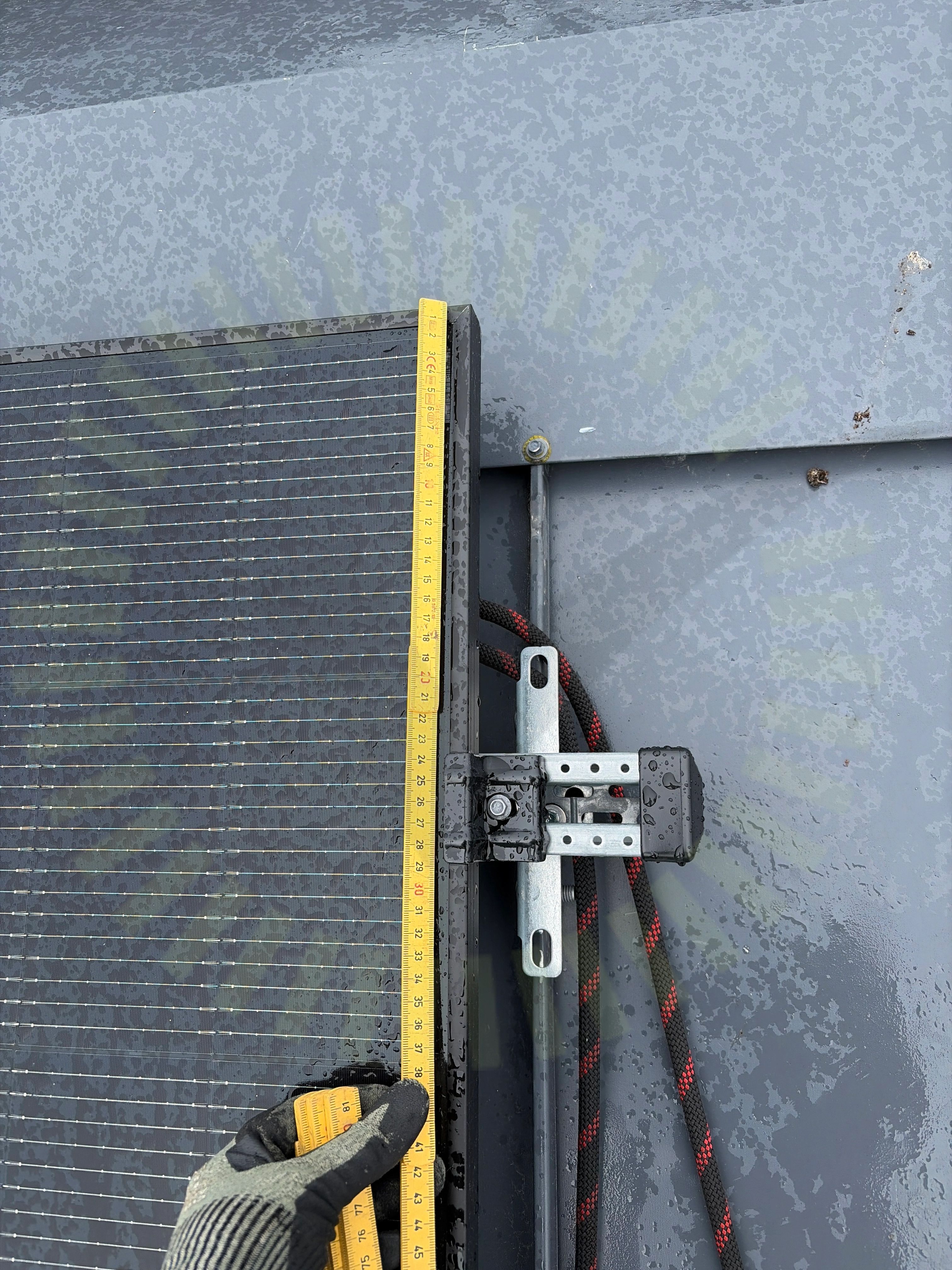

4.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Gäller paneler klamrade på kortsidan.
DMEGC: Installation of Standard Solar Modules, V2025-4, sid 16
Godkända kontrollpunkter
14/18Avstånd till havAvstånd till ytaDräneringshålKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
2/18Förbindelse av kontakterSträngförläggning
Tak 1: Weland Stål: Falsfäste
Anmärkningar
1/20

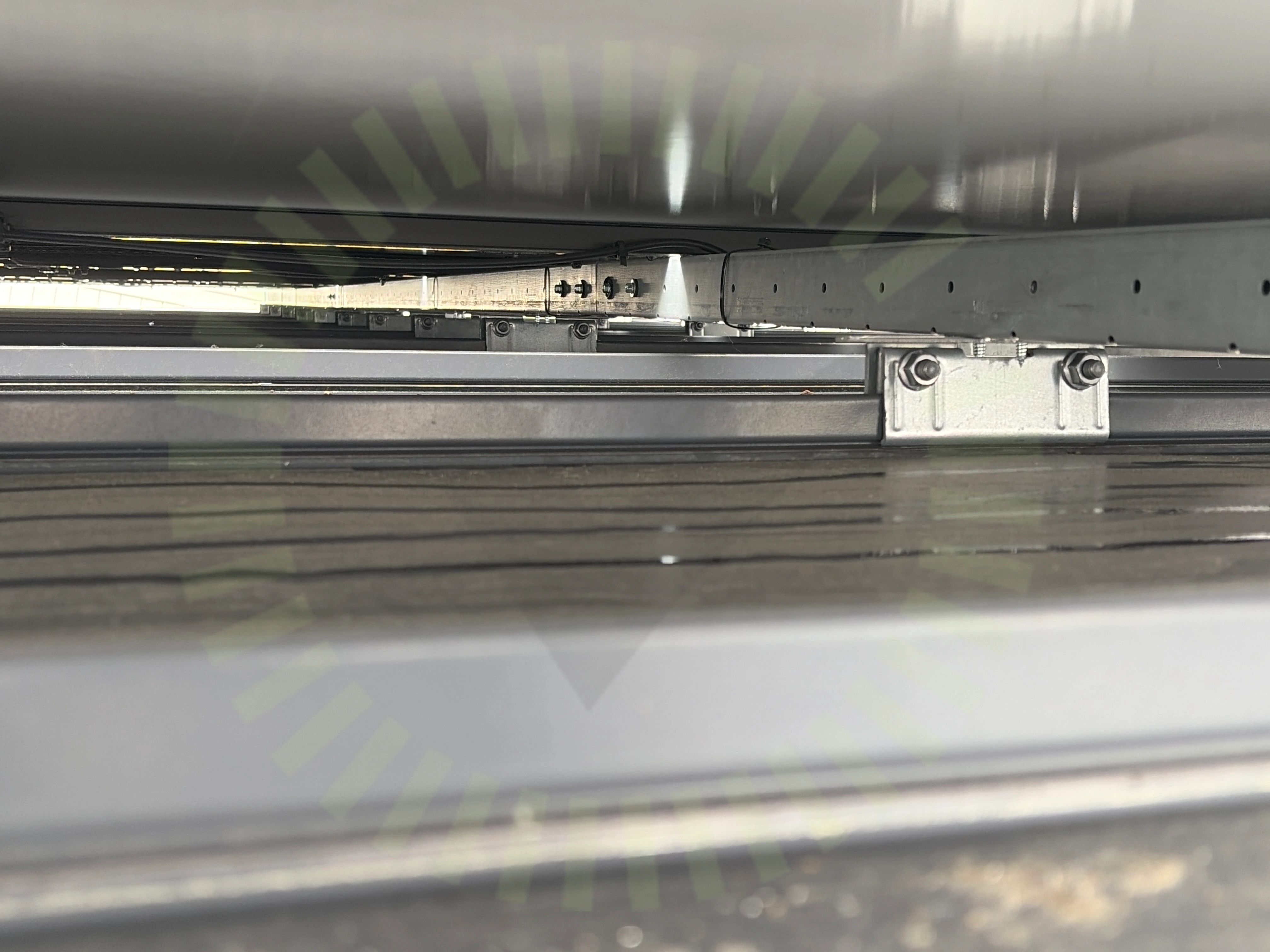

5.1 Falsfästenas CC
Inte godkändFästen ska sitta på varje fals, en saknas. Gäller panelfält med stående paneler.
Snö- och vindlastberäkning
Godkända kontrollpunkter
18/20DC kabel förläggningFalsinfästningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPanelramens höjdPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
1/20Underbyggnad
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/39
7.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
7.2 Väderskydd
Inte godkändVäxelriktaren är inte väderskyddad.
Sigen Hybrid (3.0-12.0) TP2 series Installation Guide V01, Sida 4
Godkända kontrollpunkter
37/39AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
