1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.6
Installation genom
Sesol
Datum
16 maj 2024
Ort
Onsala, Hallands län
91% godkända9% ej godkända
Om installationen
PanelerLongi: LR5-66HTH
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörCHINT: DTSU666
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Godkända kontrollpunkter
16/16Batteri PEBatterimodulCombiner boxDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
3/3Matning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Tak 1, Longi: LR5-66HTH
Anmärkningar
4/17

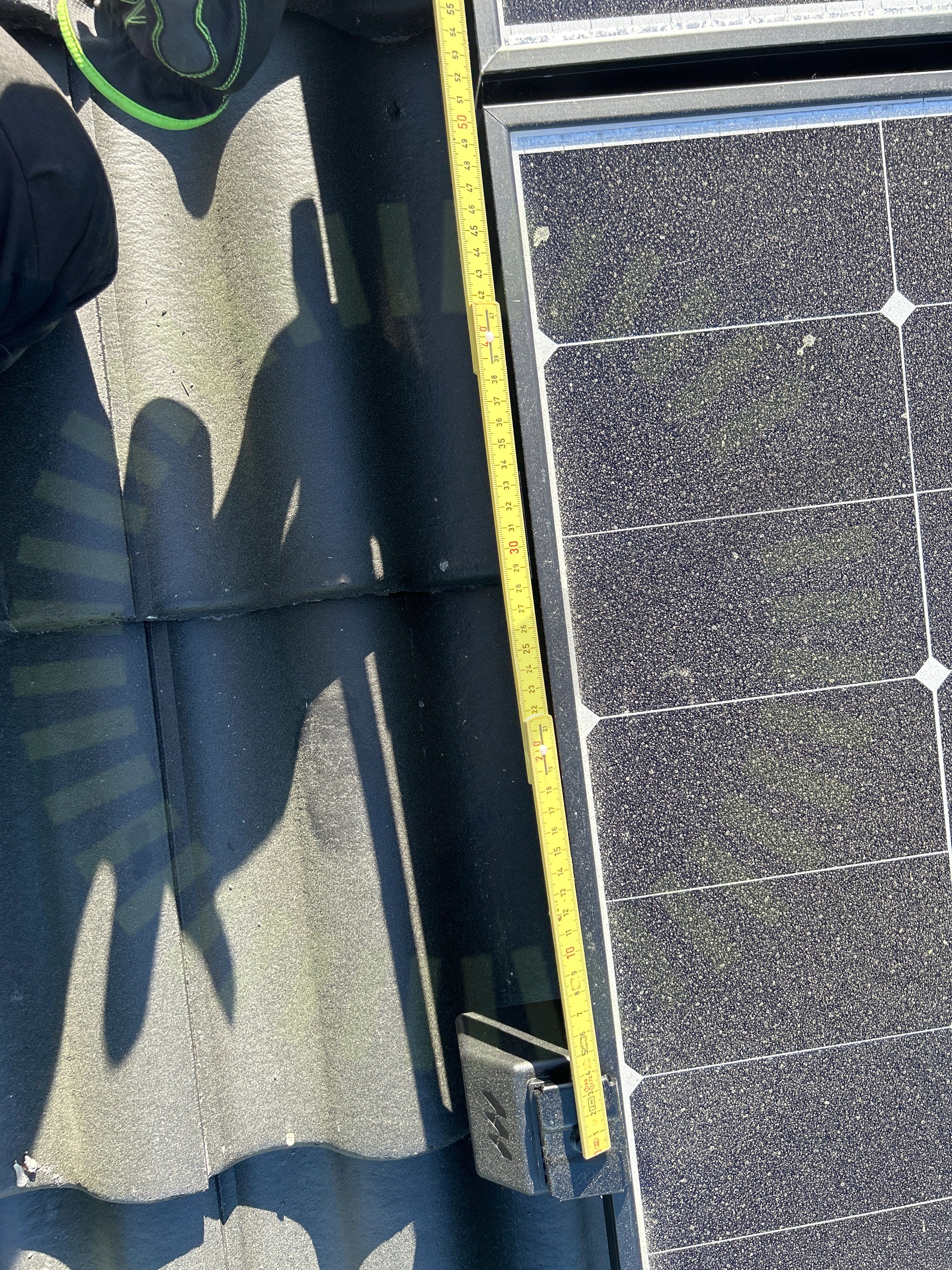

4.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Installation Manual for LONGi Solar PV Modules V18, Sida 14-15

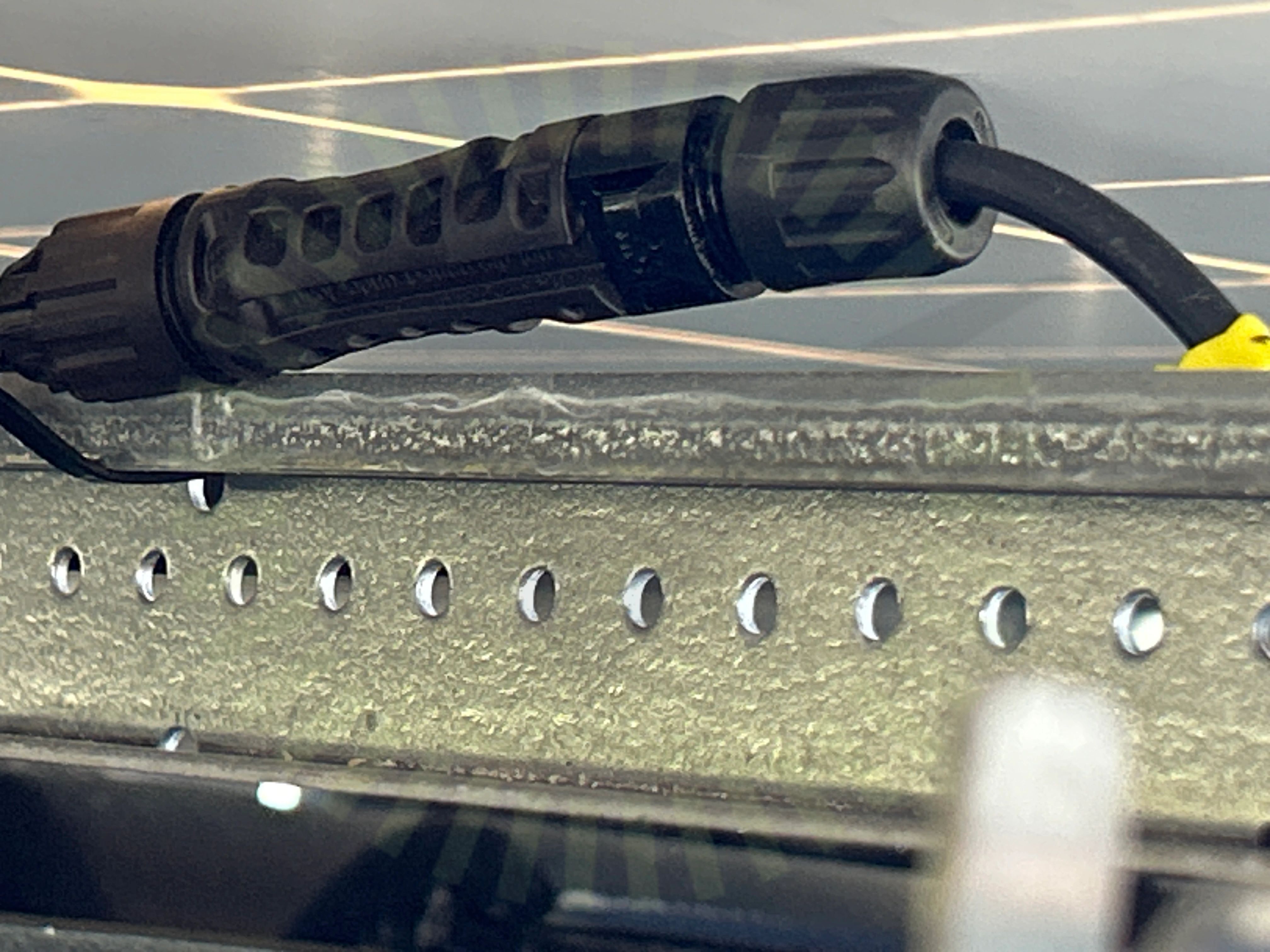

4.2 Kontaktdon
Inte godkändFörskruvning ej korrekt monterad, sitter inte helt om gängan på kontaktdonet.

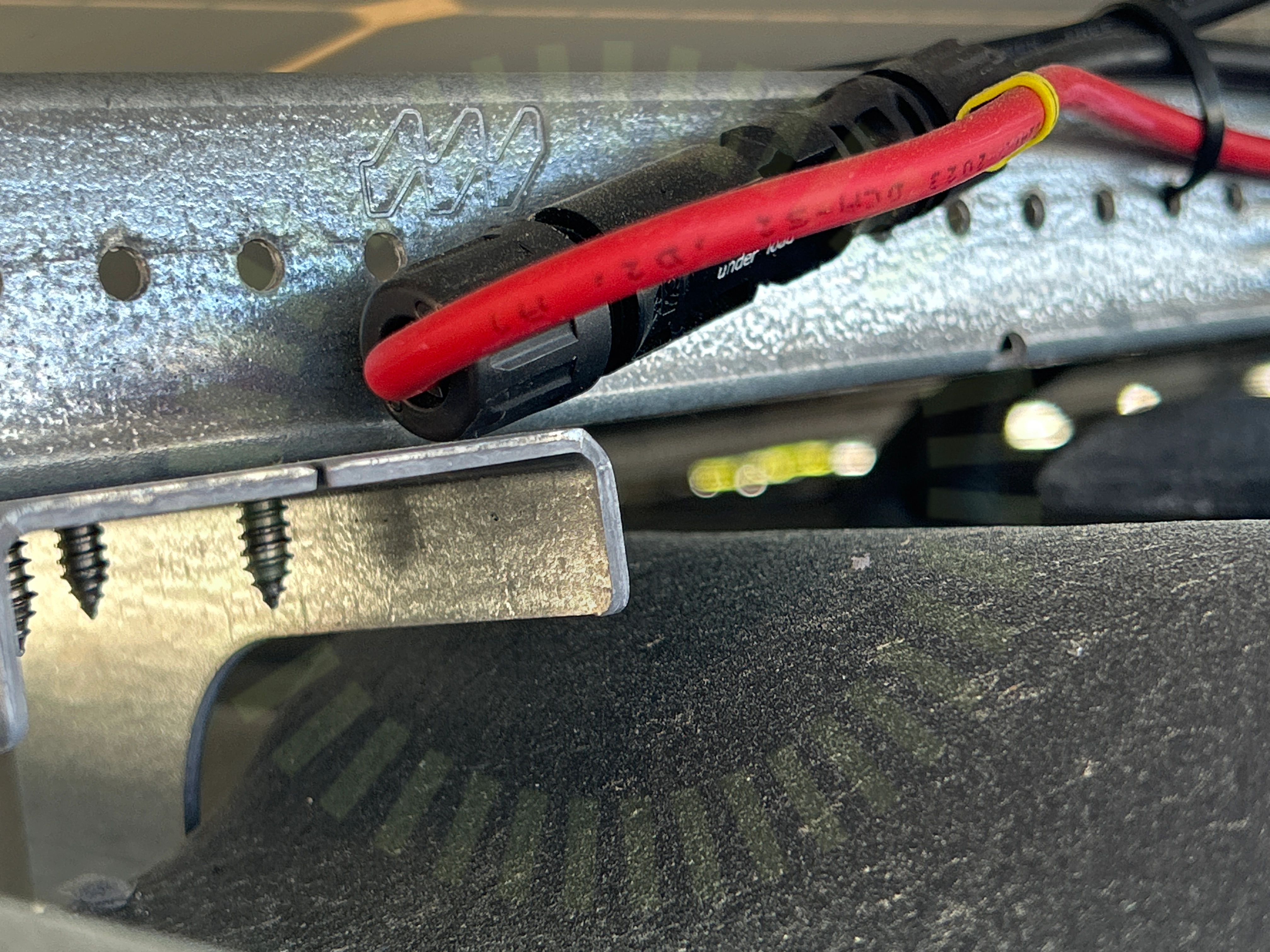

4.3 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules V18, Sida 21

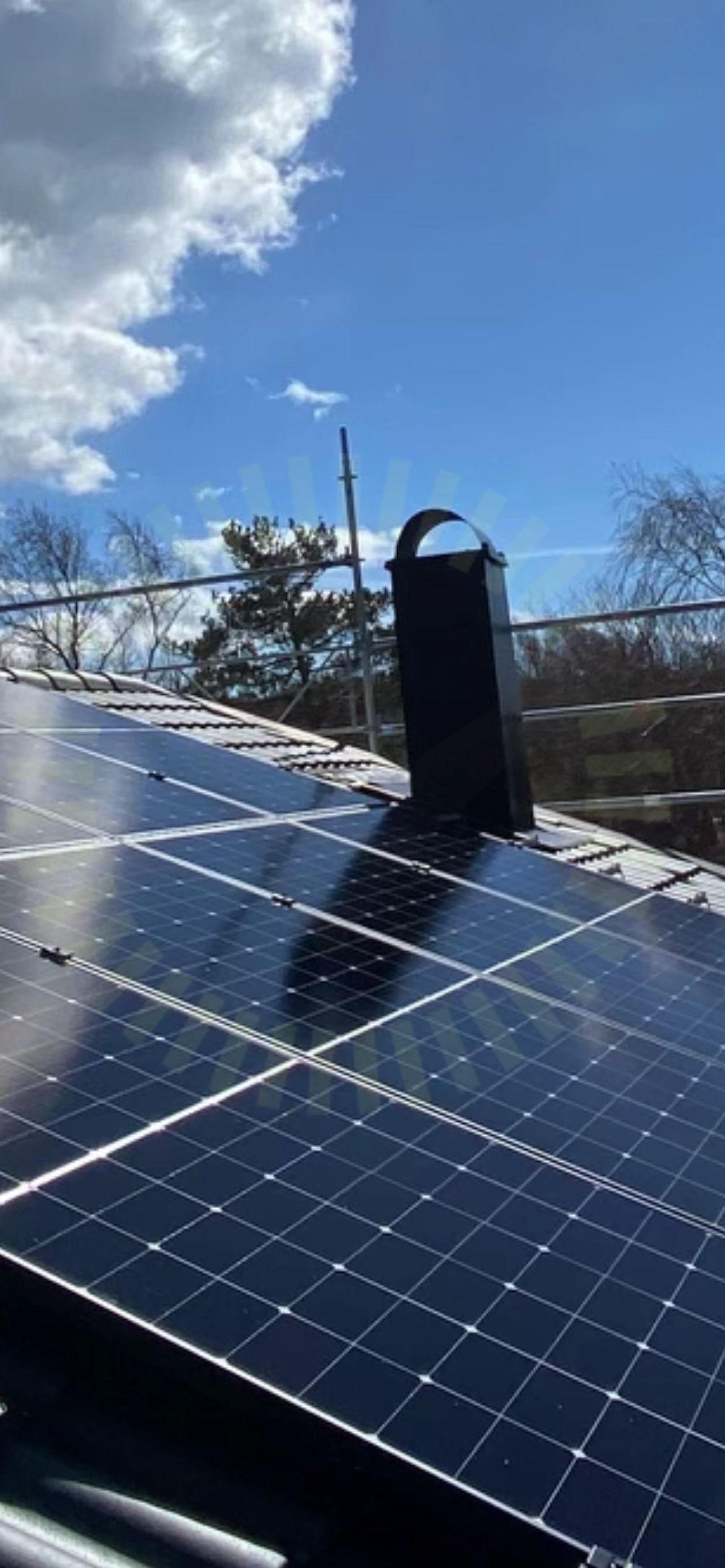

4.4 Skuggning
Inte godkändLongi anvisar att paneler ska placeras på ytor fria från skuggande hinder.
Installation Manual for LONGi Solar PV Modules V18, Sida 9
Godkända kontrollpunkter
13/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas överlappningKopplingslåda böjradiePanelramar separeradeSkador på panelSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/24

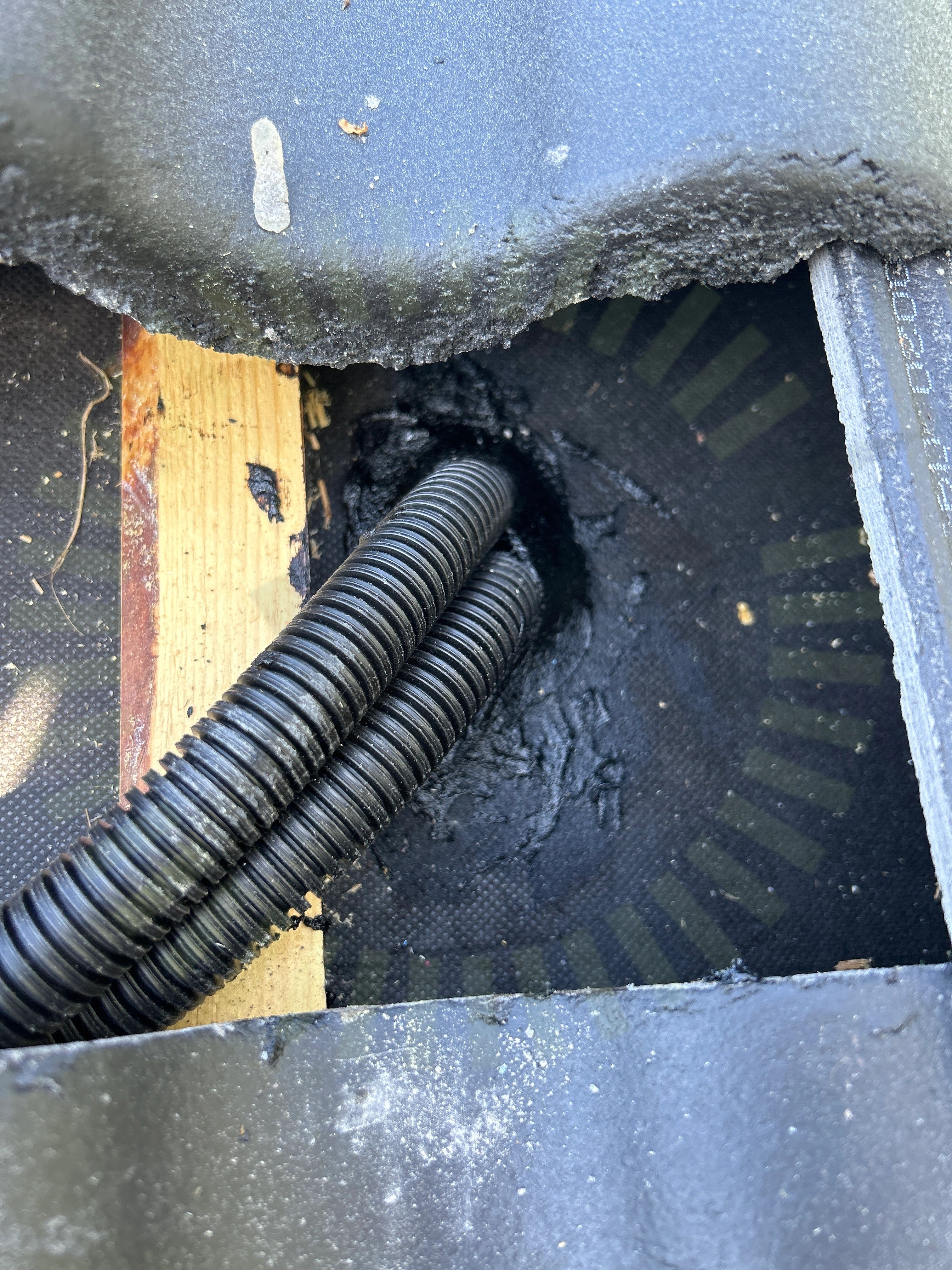

5.1 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.

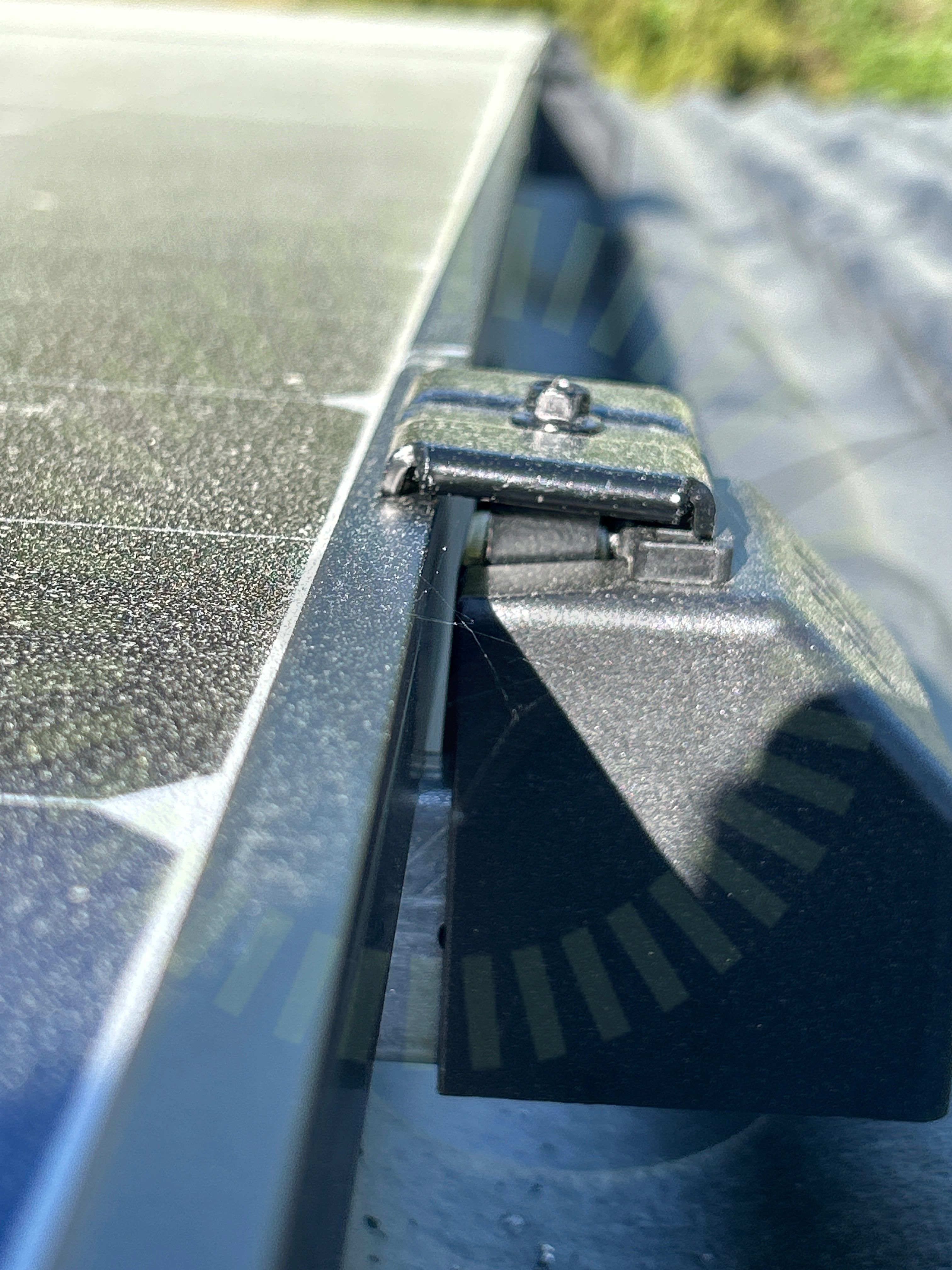

5.2 Ändklämmor
Inte godkändÄndklämma ligger inte emot panelens ram.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7
Godkända kontrollpunkter
22/24Använd skruvBlandning av infästningarBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Undercentral
Anmärkningar
2/7
6.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt. Saknas blå märkning på PEN ledare.
SS 436 40 00, utgåva 4 (543.4.1)

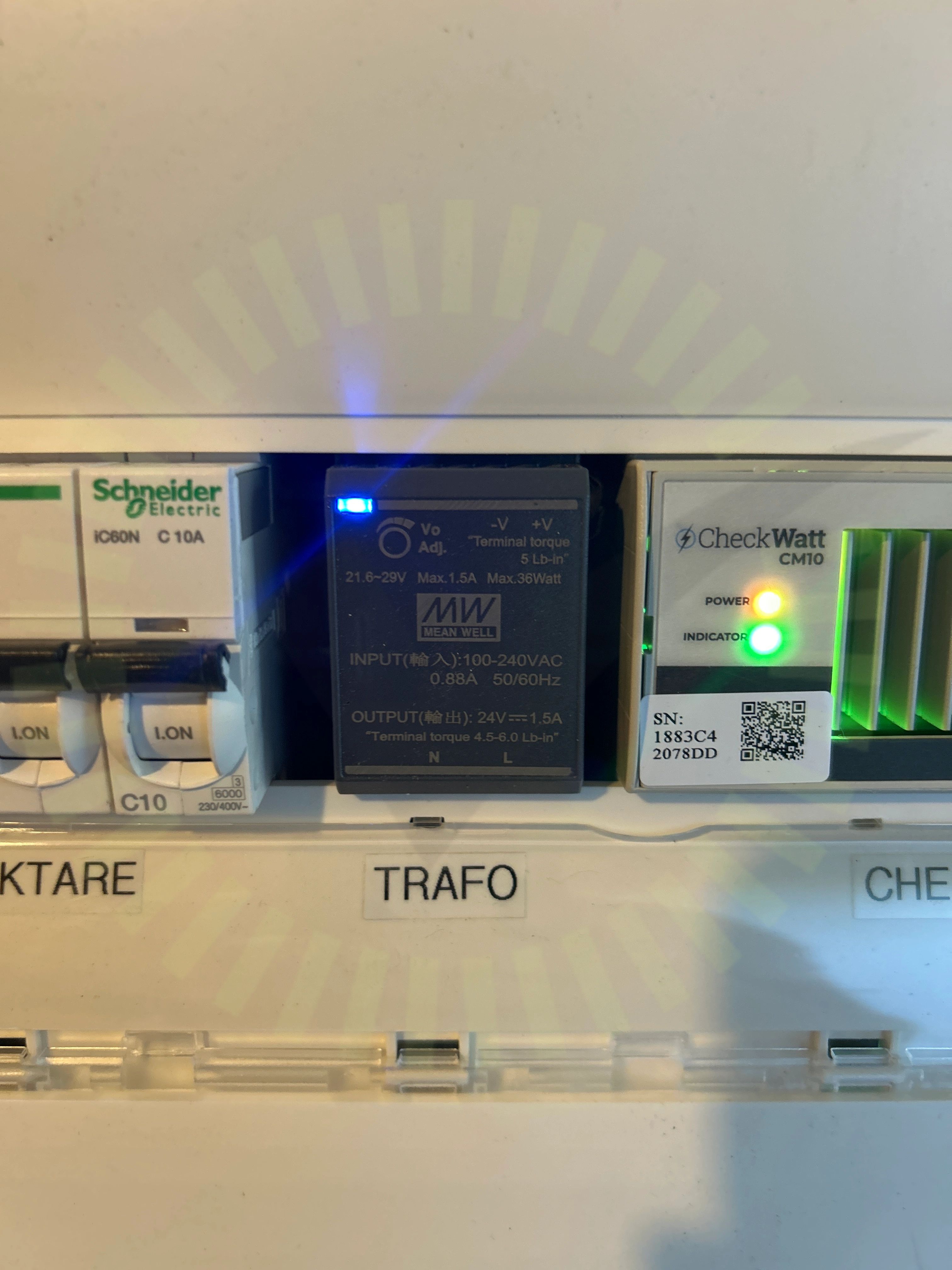

6.2 Skydd mot beröring
Inte godkändBeröringsskydd är inte uppfyllt. Täcklock/beröringsskydd saknas.
SS 436 40 00 (412.2.2)
Godkända kontrollpunkter
5/7FemledarsystemInfästningIP-KlassningKabelinföringarPlacering
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/36
8.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

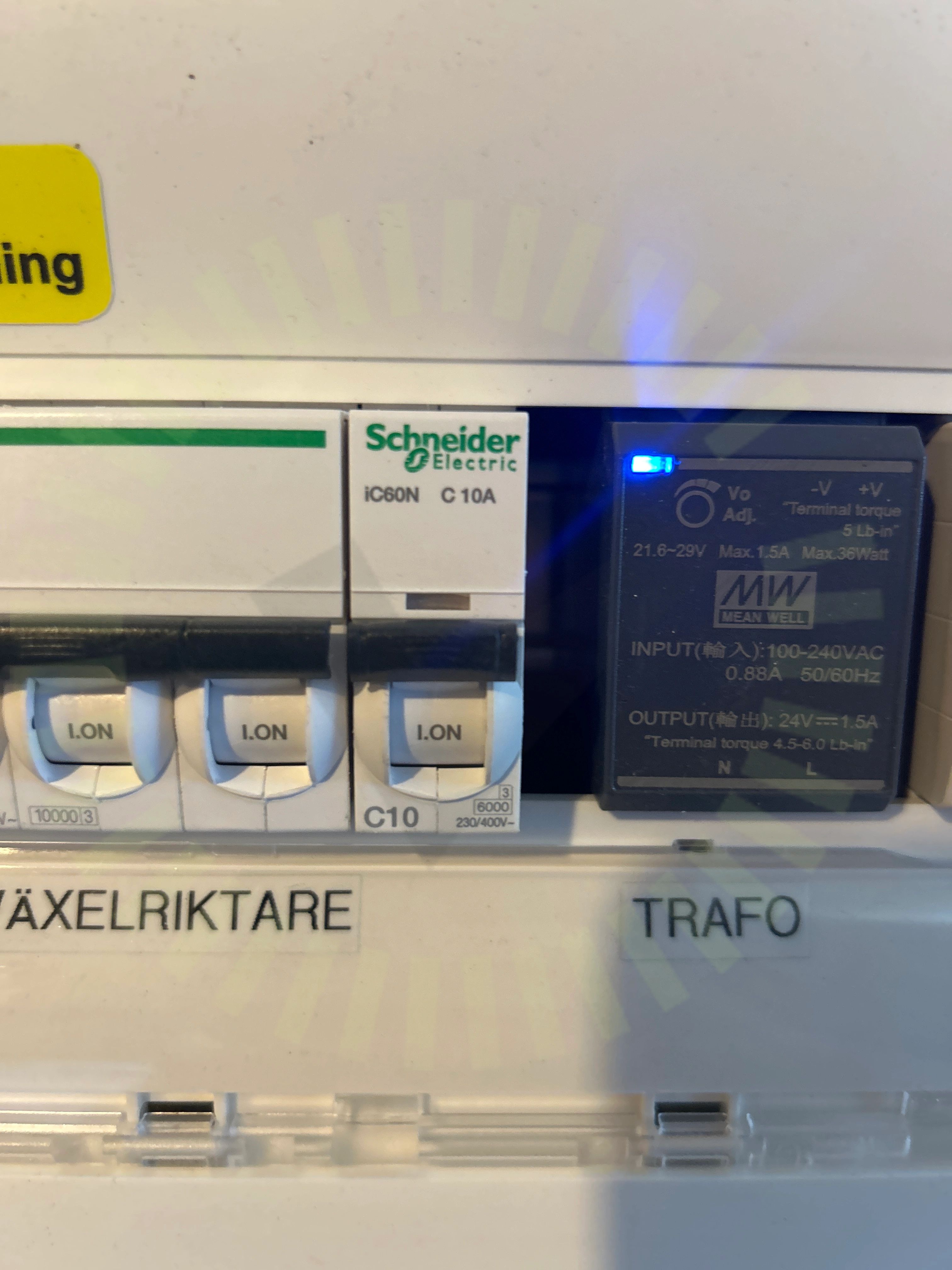

8.2 Identifiering
Inte godkändMärkning är inte utfört så det är tydligt vad som tillhör vad.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
34/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
