Besiktningsrapport

9.0

Installation av

Sesol

Datum

27 november 2023

Ort

Västerås, Västmanlands län

Förbindelse av kontakter

Skenornas överhäng

Skenskarvar

+ 9

86% godkända

14% ej godkända

Om installationen

Paneler

Eurener: MEPV 144 HALF-CUT 450-460W

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Undercentral

Tillbehör

CHINT: DTSU666

Tillbehör

Säkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (8)Säkerhetsbrytare AC (7)Tak 1, Eurener: MEPV 144 HALF-CUT 450-460W (13)Tak 1, Nordmount Panntak: Bärläkt (27)Undercentral (8)Varselmärkning (5)Växelriktare (42)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Godkända kontrollpunkter

8/8

Avstånd

Infästning

Kommunikation

Lock

Miljökrav

Skador

Vinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Eurener: MEPV 144 HALF-CUT 450-460W

Anmärkningar

4/13

4.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

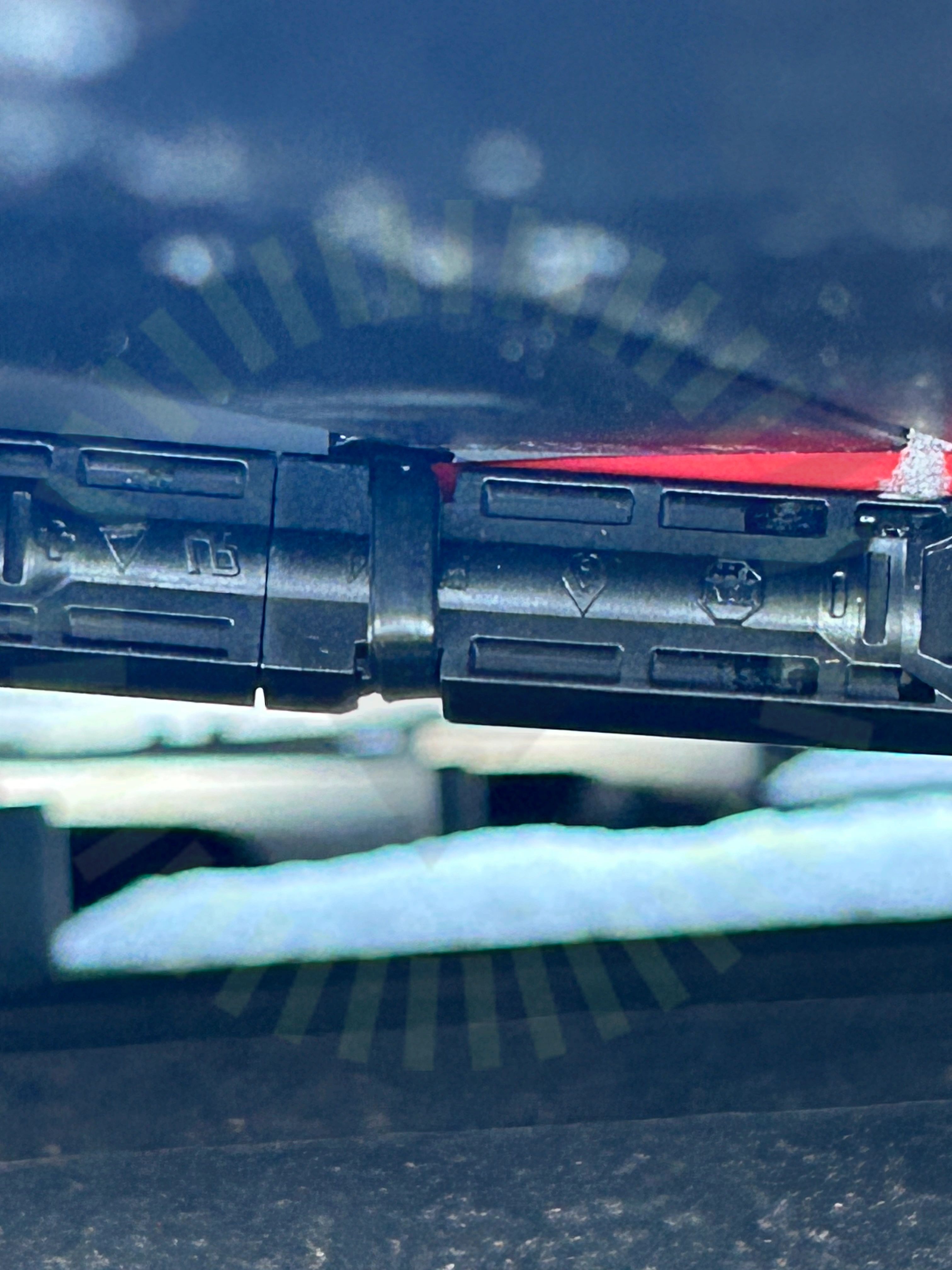

4.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje. Buntband är placerat så det riskerar att koppla ur kontakten.

Ma711 sida 4

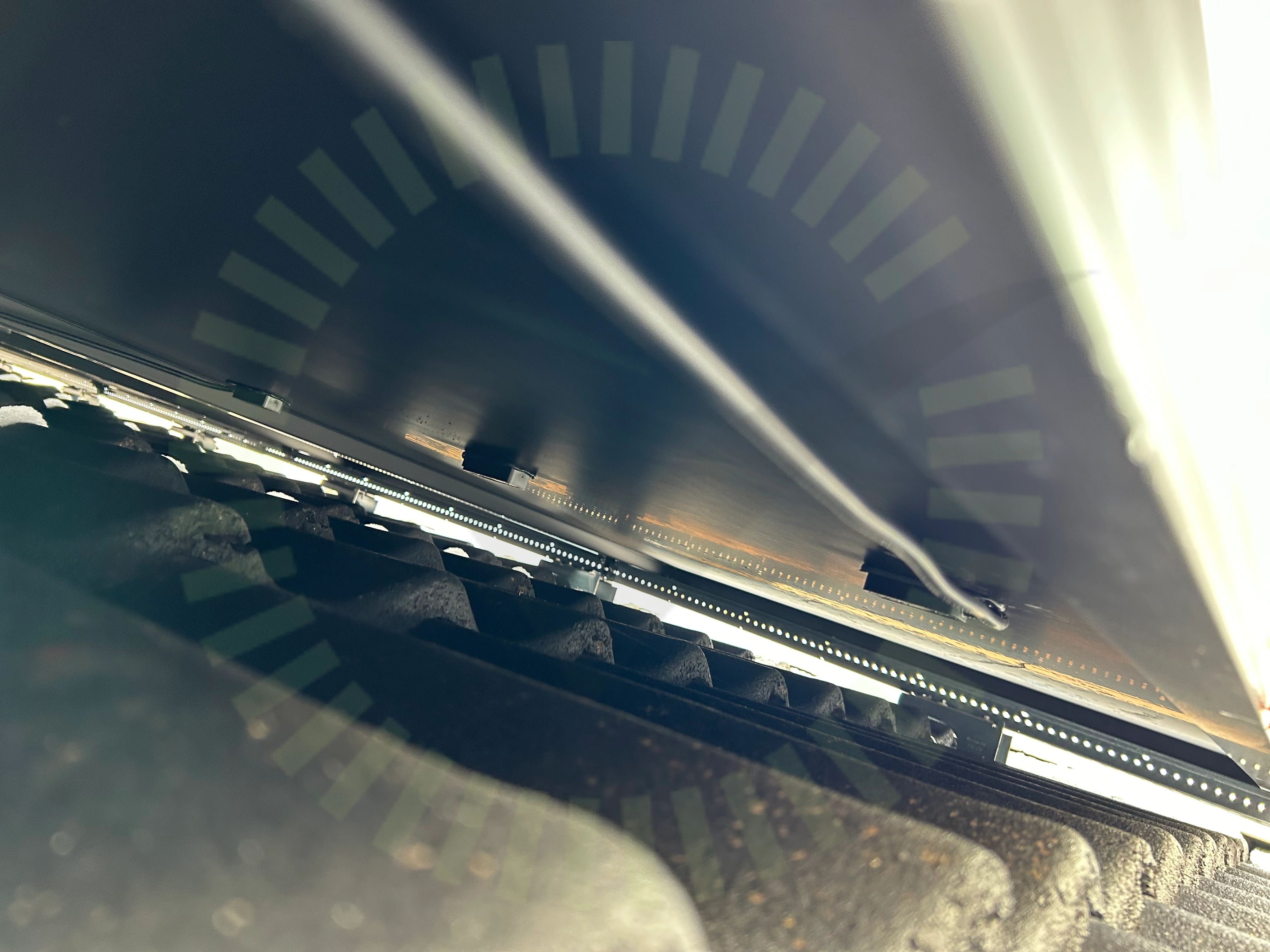

4.3 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.

SS 436 40 00 (522.8.3)

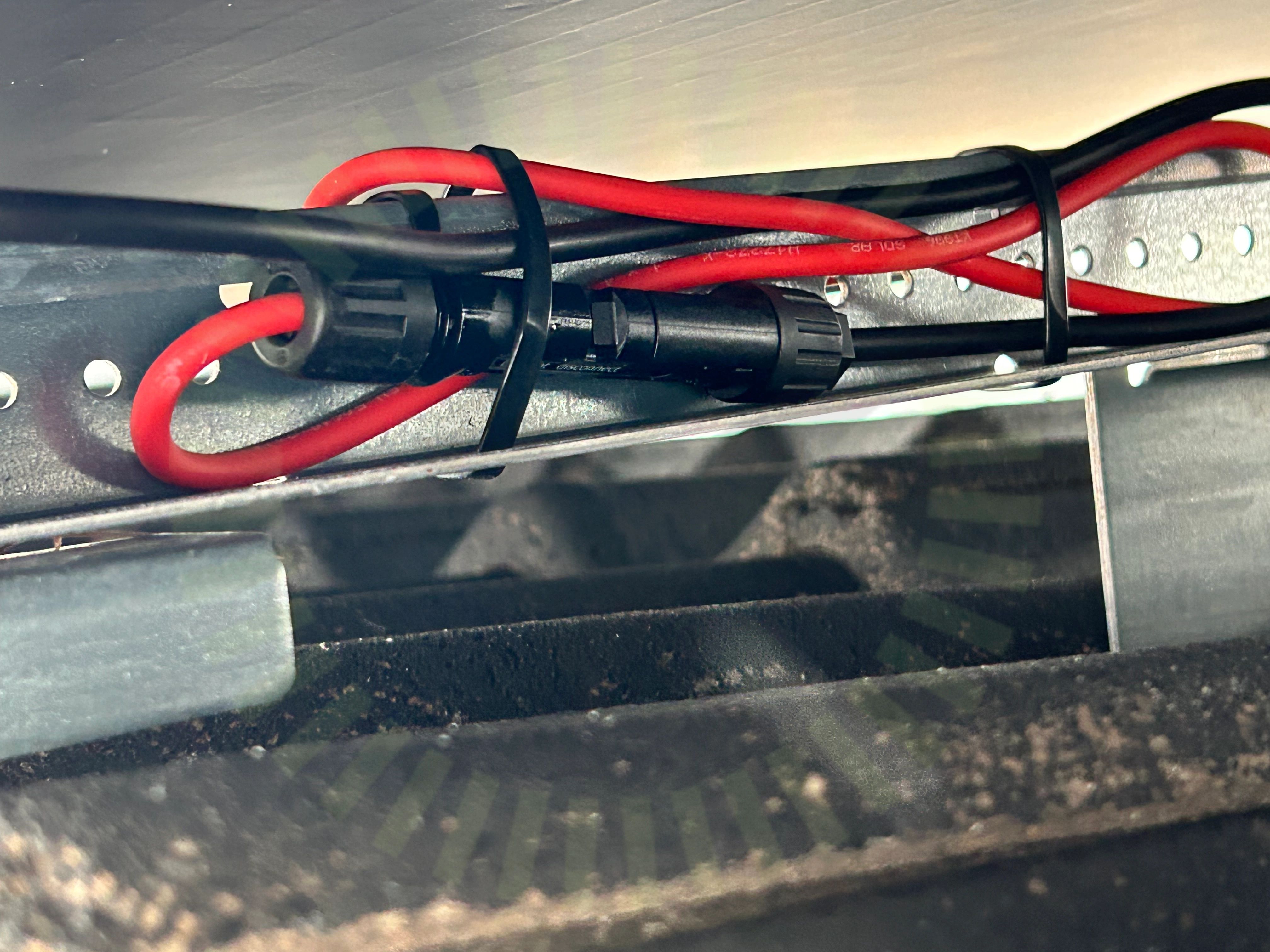

4.4 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526), Stäubli PV_MA711. Sida 4.

Godkända kontrollpunkter

9/13

Dräneringshål

Klämmornas överlappning

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

7/24

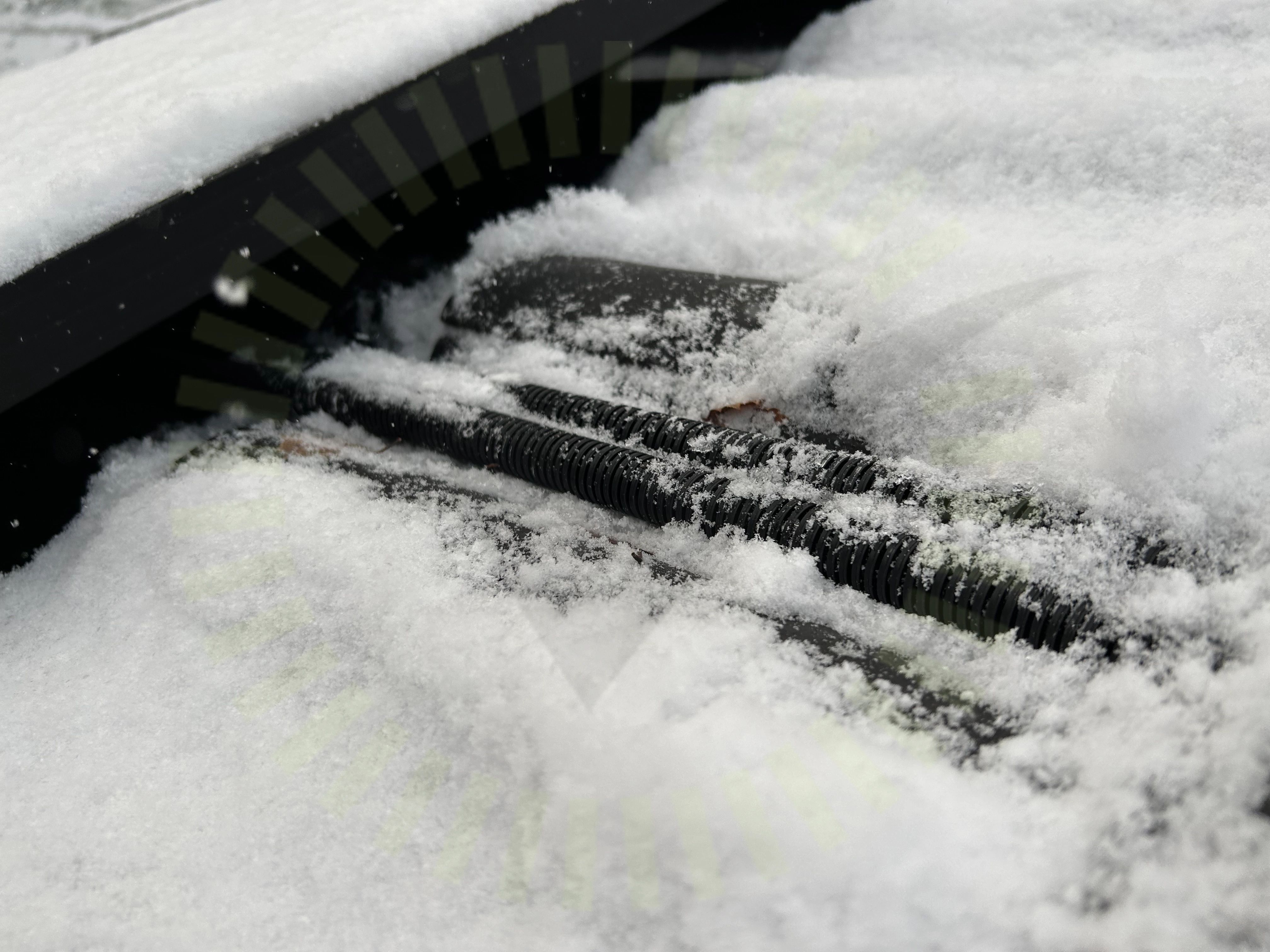

5.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

5.2 Snö- och Vindlastberäkning

Inte godkänd

Då infästning skett både i råspont och bärläkt, så skall underlag finnas för att två infästningsmetoder har använts. Detta underlag saknas för projektet.

Tillverkarens montageanvisningar

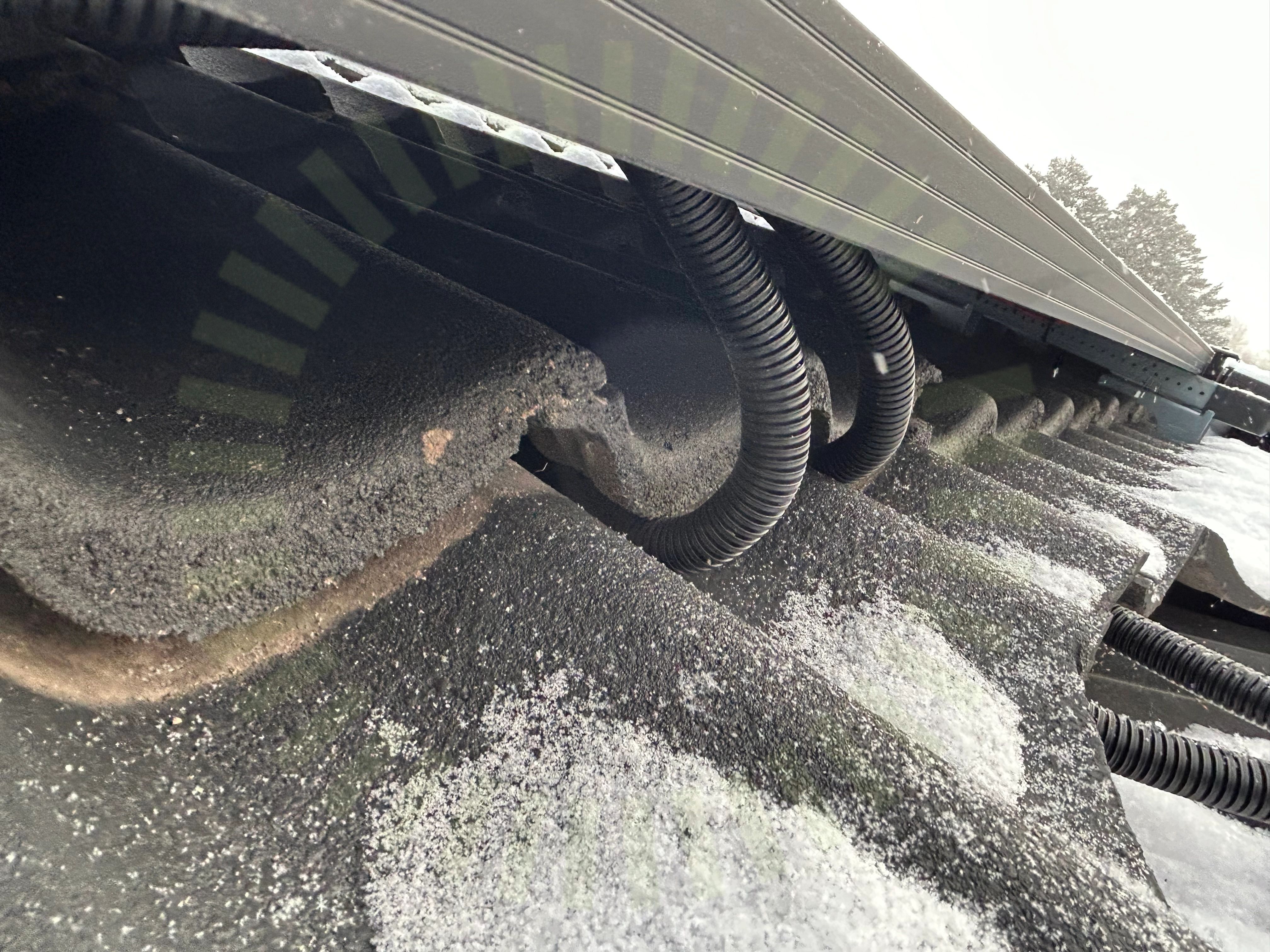

5.3 Takpannor

Inte godkänd

Takpannor sluter inte tätt där man har gått upp med slangen för DC kablage.

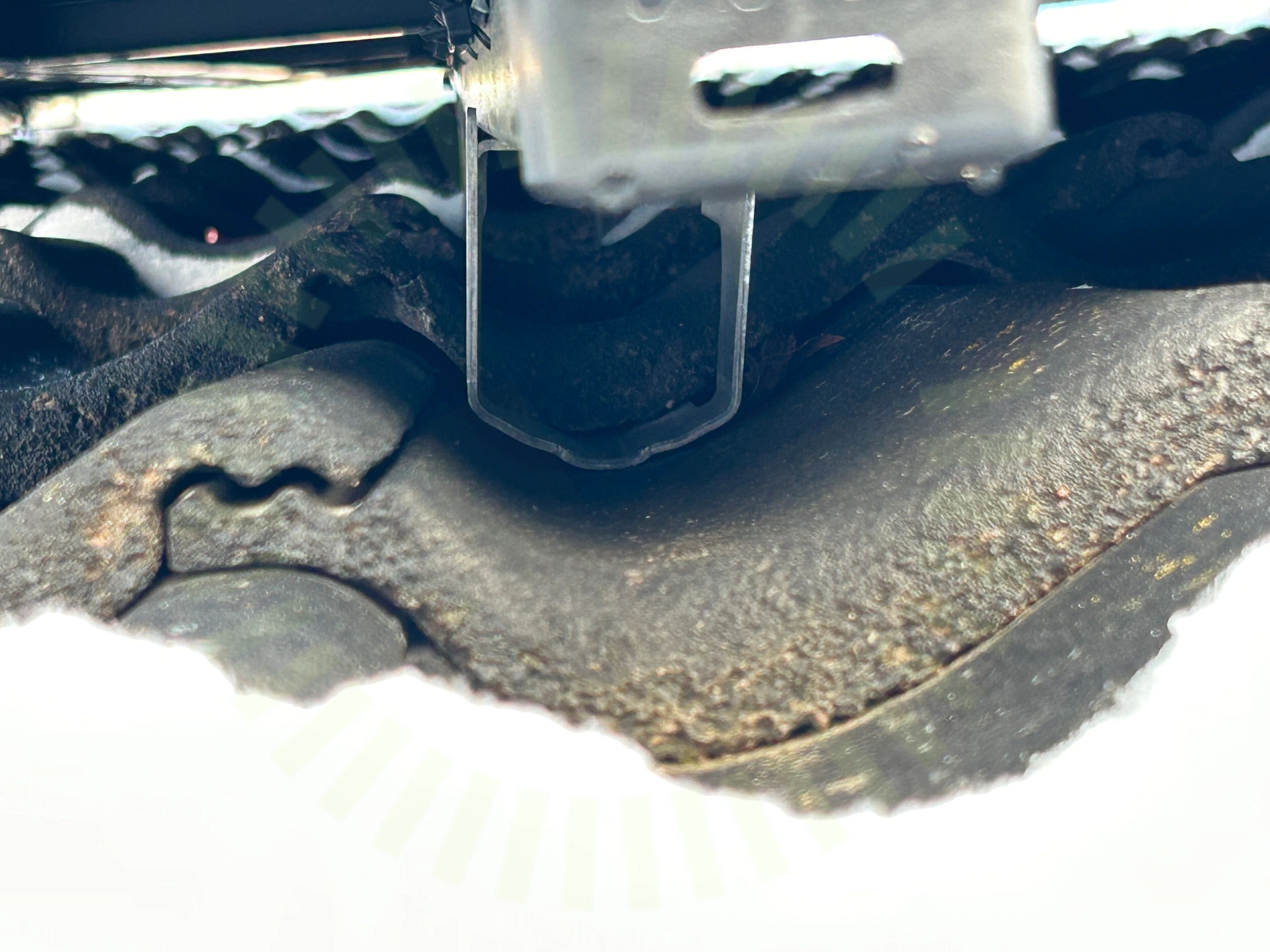

5.4 Underliggande takpanna

Inte godkänd

Takkroken ligger inte centrerat i takpannans dal.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2

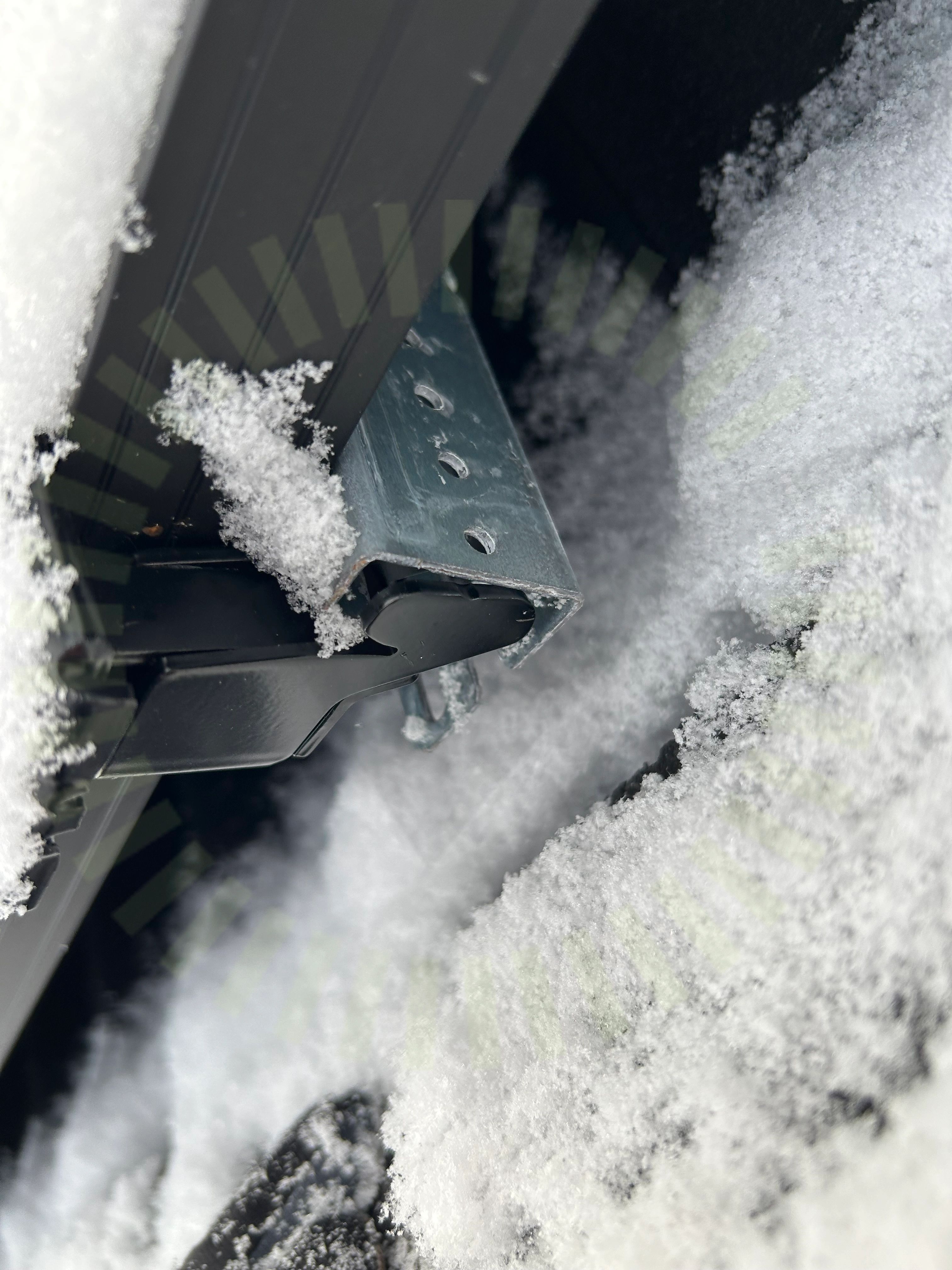

5.5 Skenans utstick för klämma

Inte godkänd

Skena sticker inte ut tillräckligt långt för klämman.

Snö- och vindlastberäkning

5.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt, för långa överhäng förekommer.

Snö- och vindlastberäkning

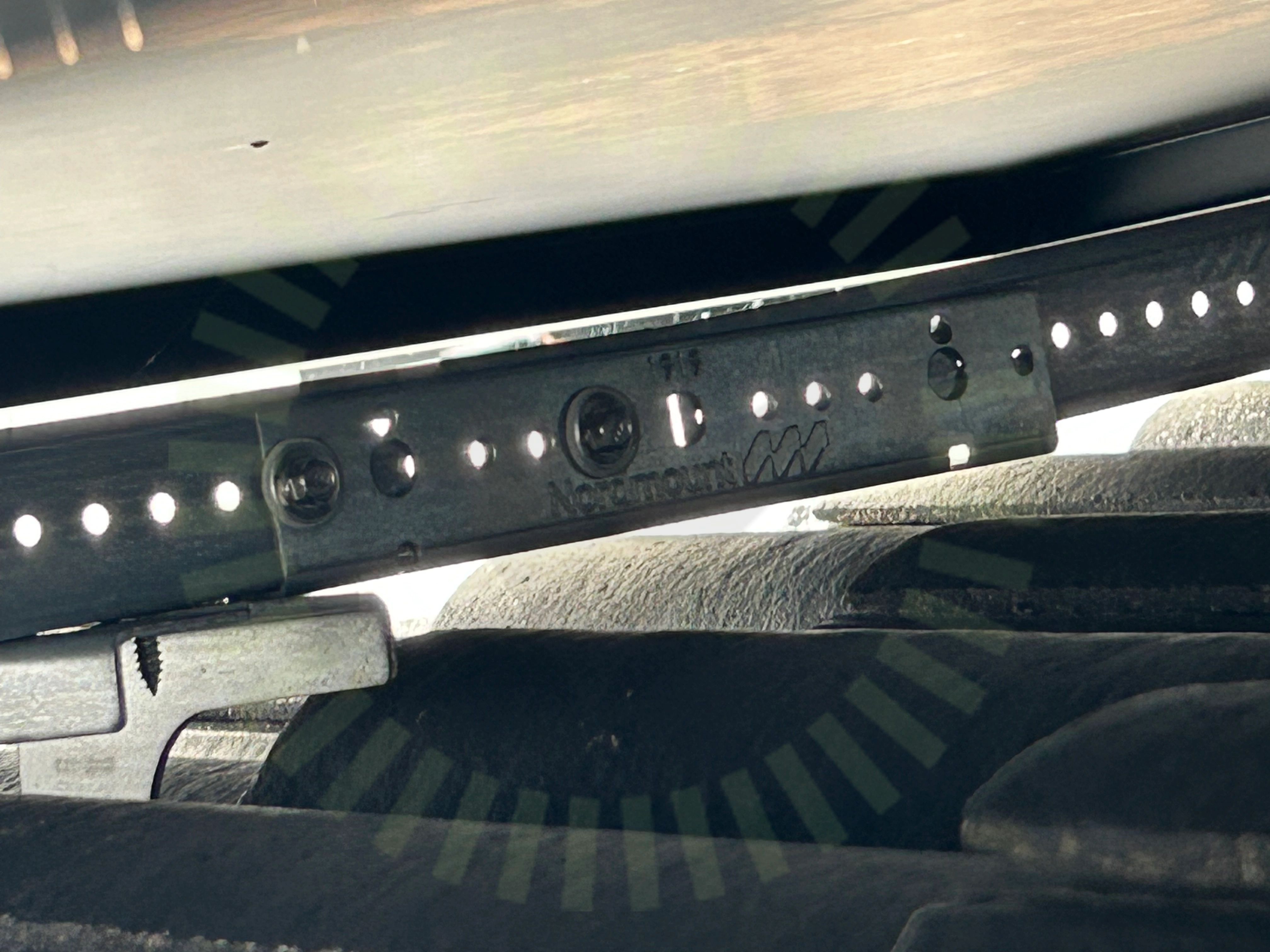

5.7 Skenskarvar

Inte godkänd

Skruvar saknas helt på ena sidan av skenskarv. För få skruvar använda på flera andra skenskarvar.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2

Godkända kontrollpunkter

17/24

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Råspontsinfästning

Skador

Skenornas infästning

Takgenomföring

Takkrokarnas CC

Säkerhetsavstånd

Väderbeständigt material

Ändklämmor

Undercentral

Anmärkningar

1/6

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

1/38

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

Godkända kontrollpunkter

37/38

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Matning till smartmätare

Mekanisk påverkan

Placering

Signalkabel till växelriktaren

Skadat kablage

Skador signalkablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
