Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

Sesol

Datum

23 januari 2023

Ort

Ludvigsborg, Skåne län
Ledare fastspända
PE Chassi
Varning för likspänning
85% godkända15% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

2/14

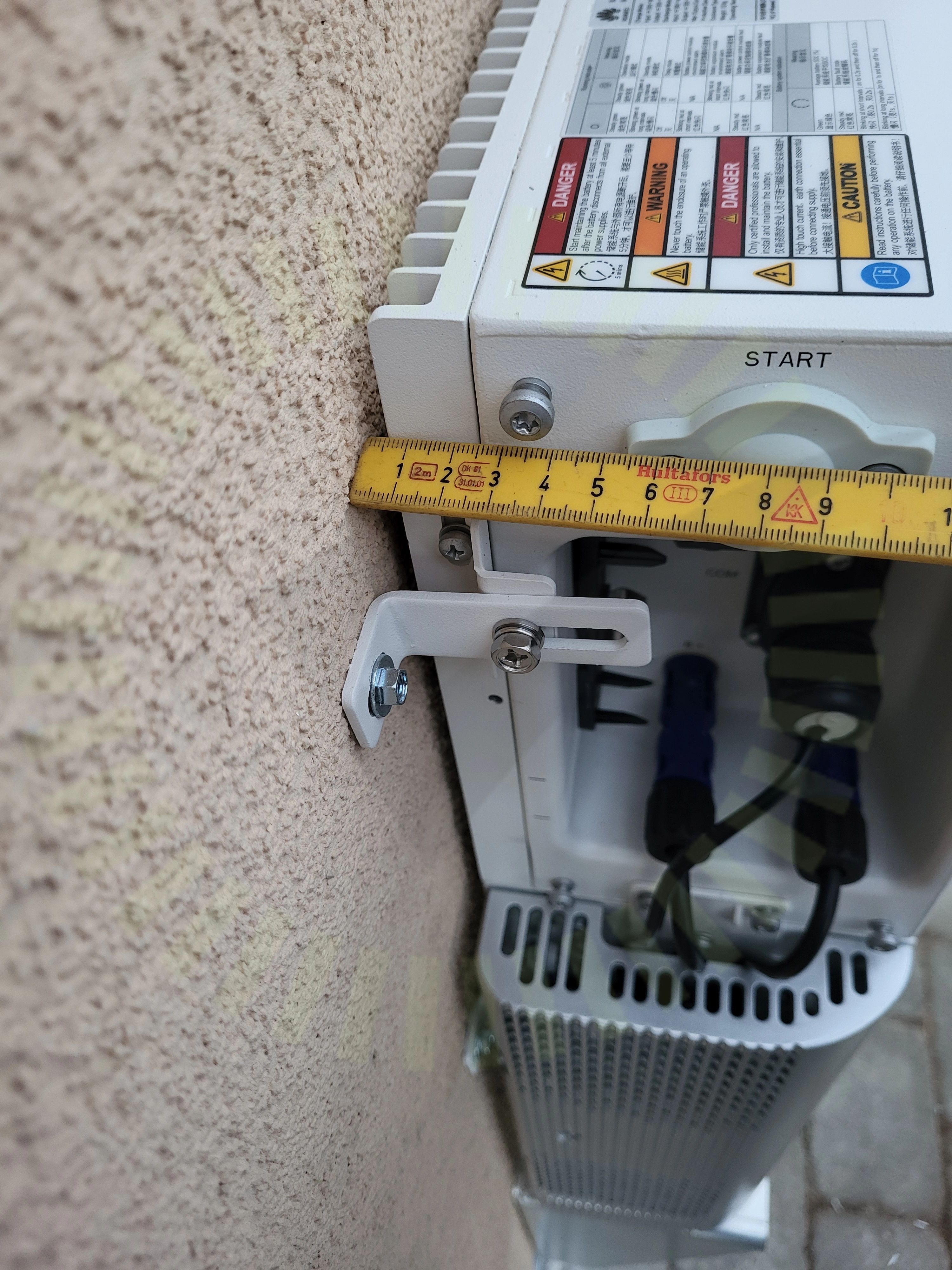

Avstånd

1.1 Avstånd

Inte godkänd

Avstånd till vägg är inte mer än 5mm.

Tillverkarens montageanvisningar

1.2 Batteri PE

Inte godkänd

Jordning saknas till batteri.

Godkända kontrollpunkter

12/14
Avstånd till växelriktareFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Varselmärkning

Anmärkningar

1/4

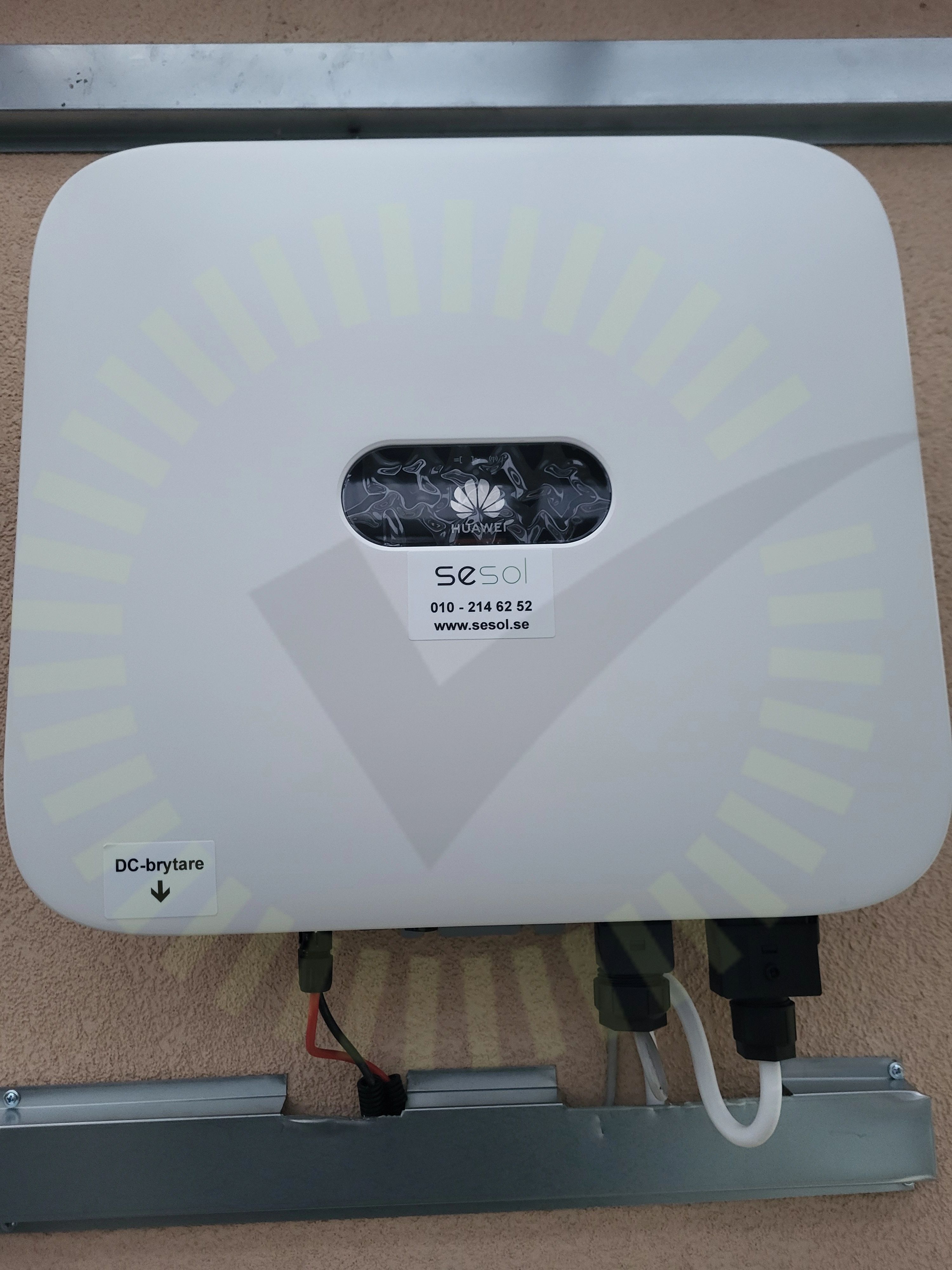

Varning för likspänning

2.1 Varning för likspänning

Inte godkänd

Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

4/29

3.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

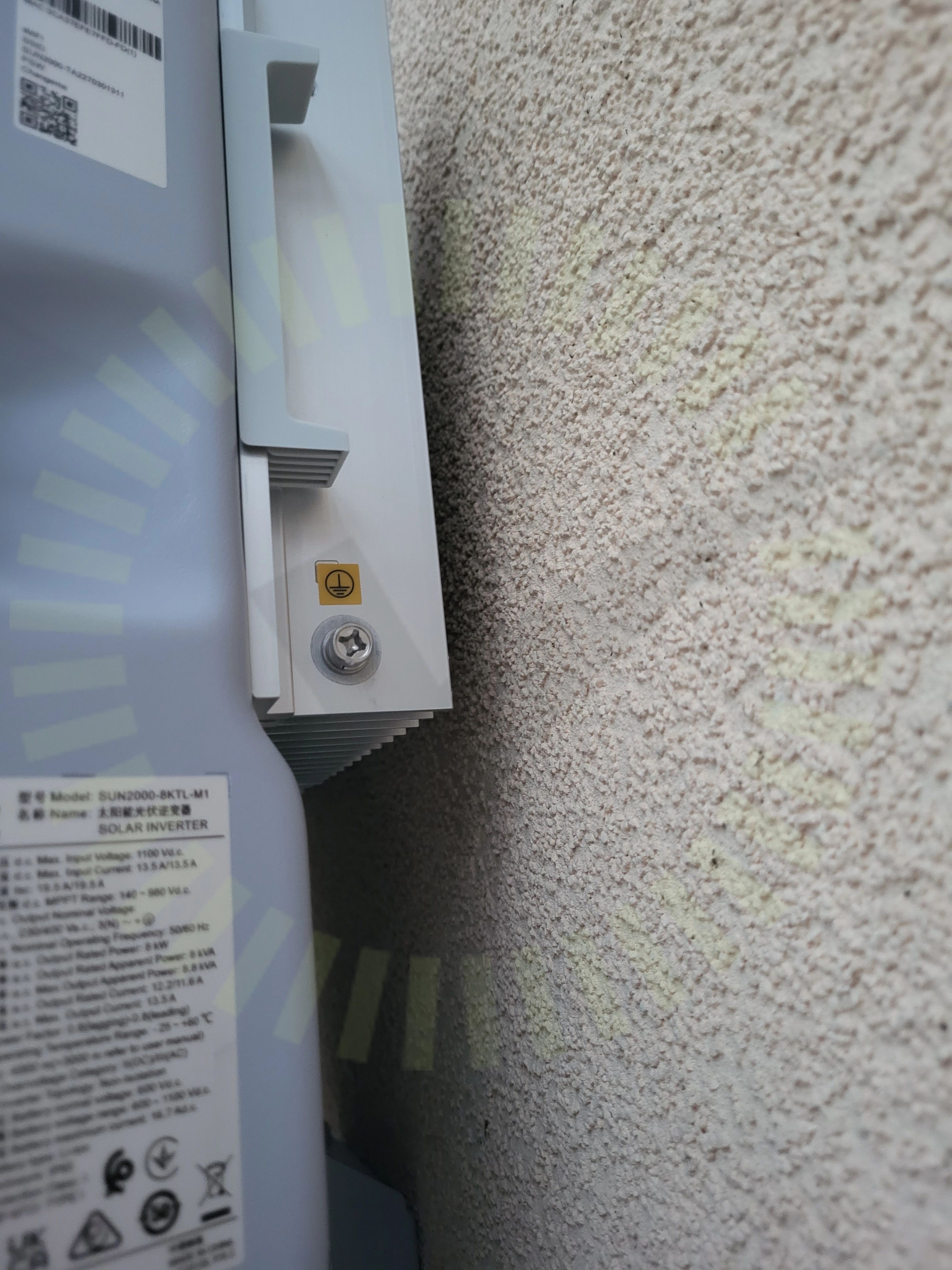

PE Chassi

3.2 PE Chassi

Inte godkänd

Jordning till växelriktare saknas.

Huawei User Manual Issue 04 (2021-08-10), Sida 34
Ledare fastspända

3.3 Ledare fastspända

Inte godkänd

Jord och nollledare sitter ej fastspända ordentligt i fasadmätareskåp.

3.4 Strängschema

Inte godkänd

Strängschema saknas.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

25/29
AC AnslutningAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelKontakterMärkningSkadorSäkringVentilationVinkel
