Besiktningsrapport

8.6

Installation genom

SolNord AB

Datum

17 augusti 2023

Ort

Åkersberga, Stockholms län

Förbindelse av kontakter

Kopplingslåda

Stress på kontakter

+ 14

89% godkända11% ej godkända

Om installationen

PanelerTrina: TSM-DE09.08 390-405W

MontagesystemVan Der Valk: Strongline Heavy Duty roof hook

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSmartmätare: CHINT DTSU666

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av SolNord AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

12/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

5/73

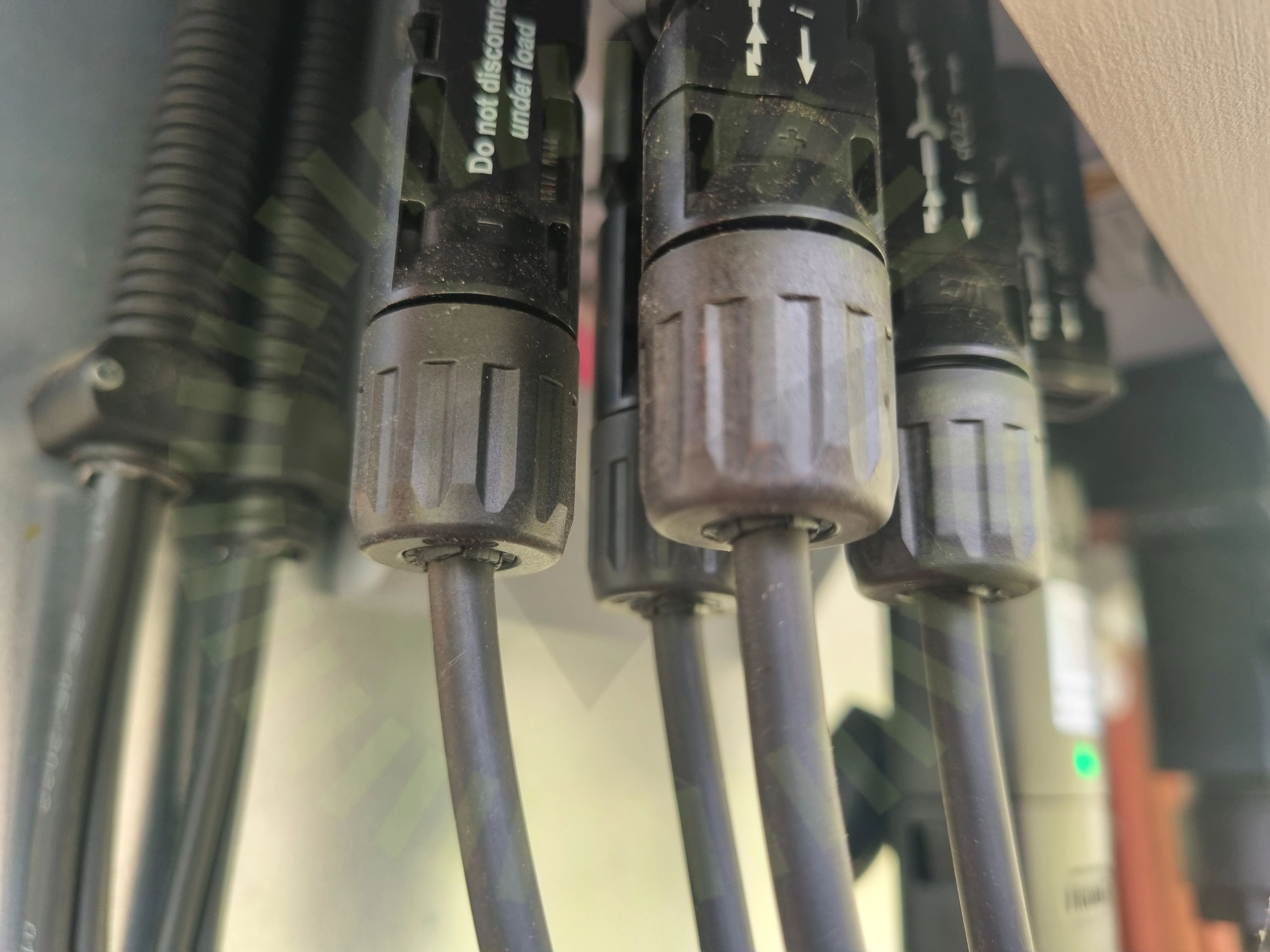

3.1 DC Kontakter anslutning

Inte godkänd

Förskruvningar är bottnade och har skadat kontaktens tätning.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

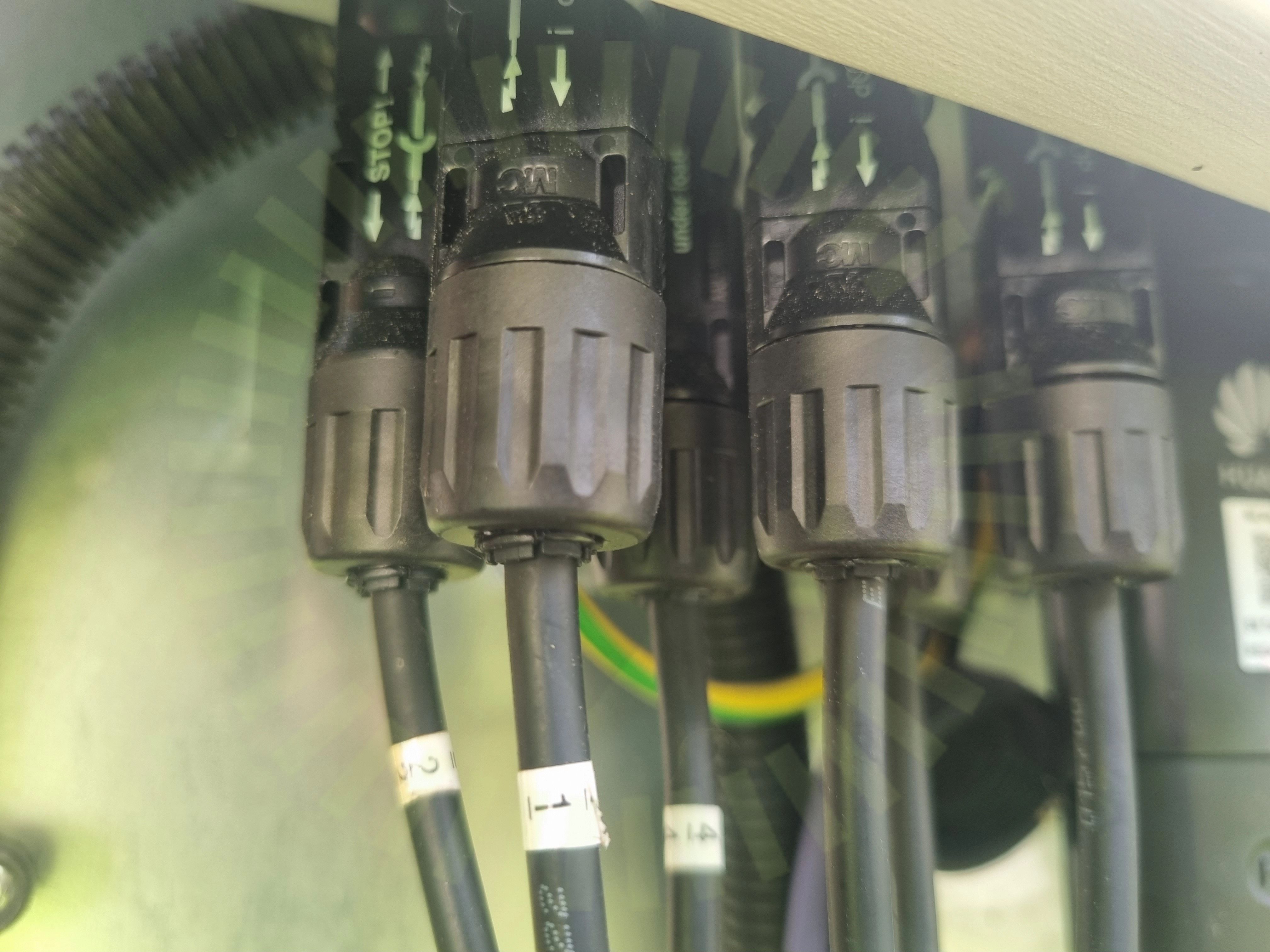

3.2 DC Kontakter anslutning

Inte godkänd

Förskruvningar är bottnade och har skadat kontaktens tätning.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

3.3 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är eventuellt högre än vad kabeln kan hantera. Ledningsdimensionering rekommenderas.

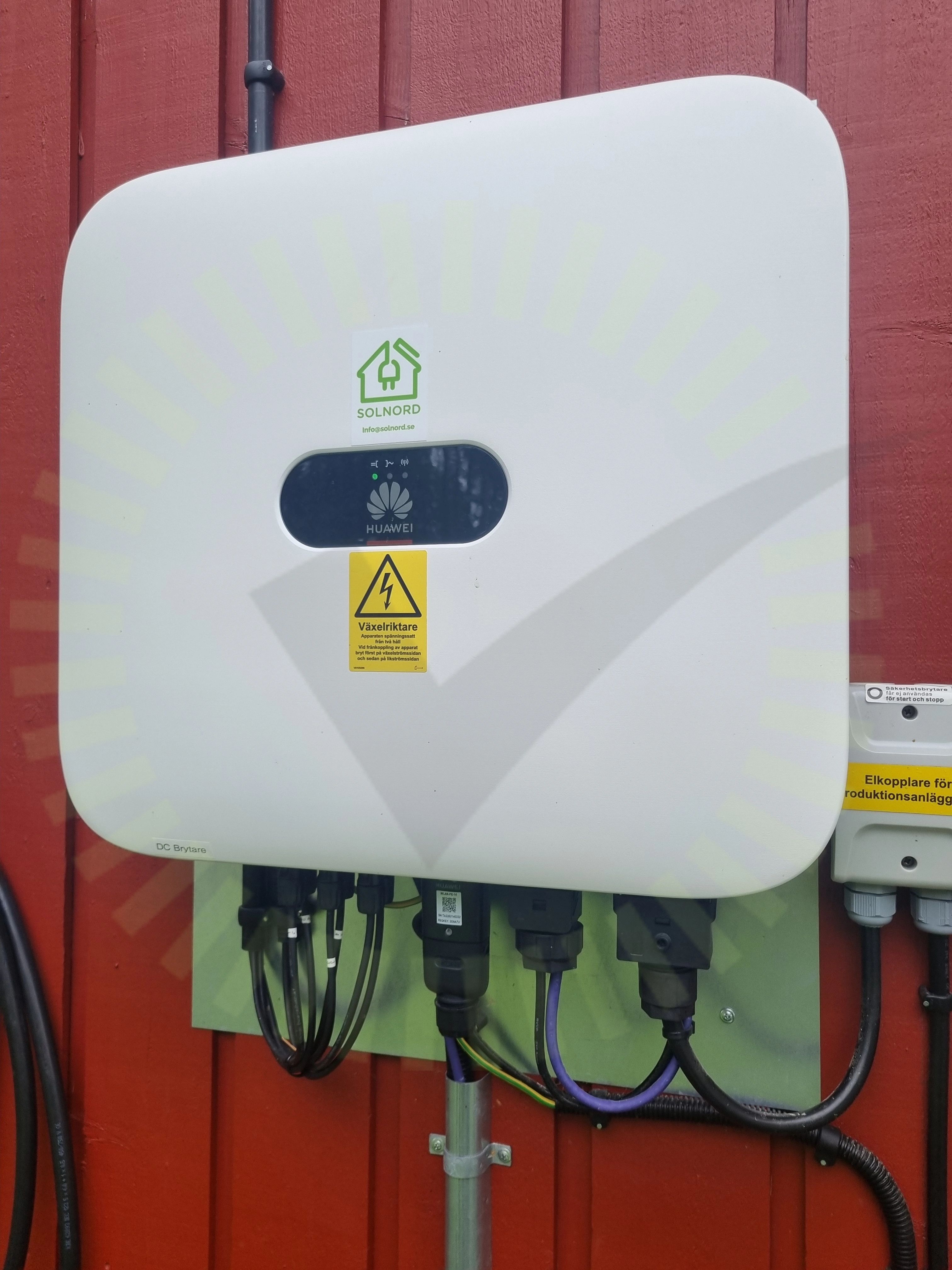

3.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

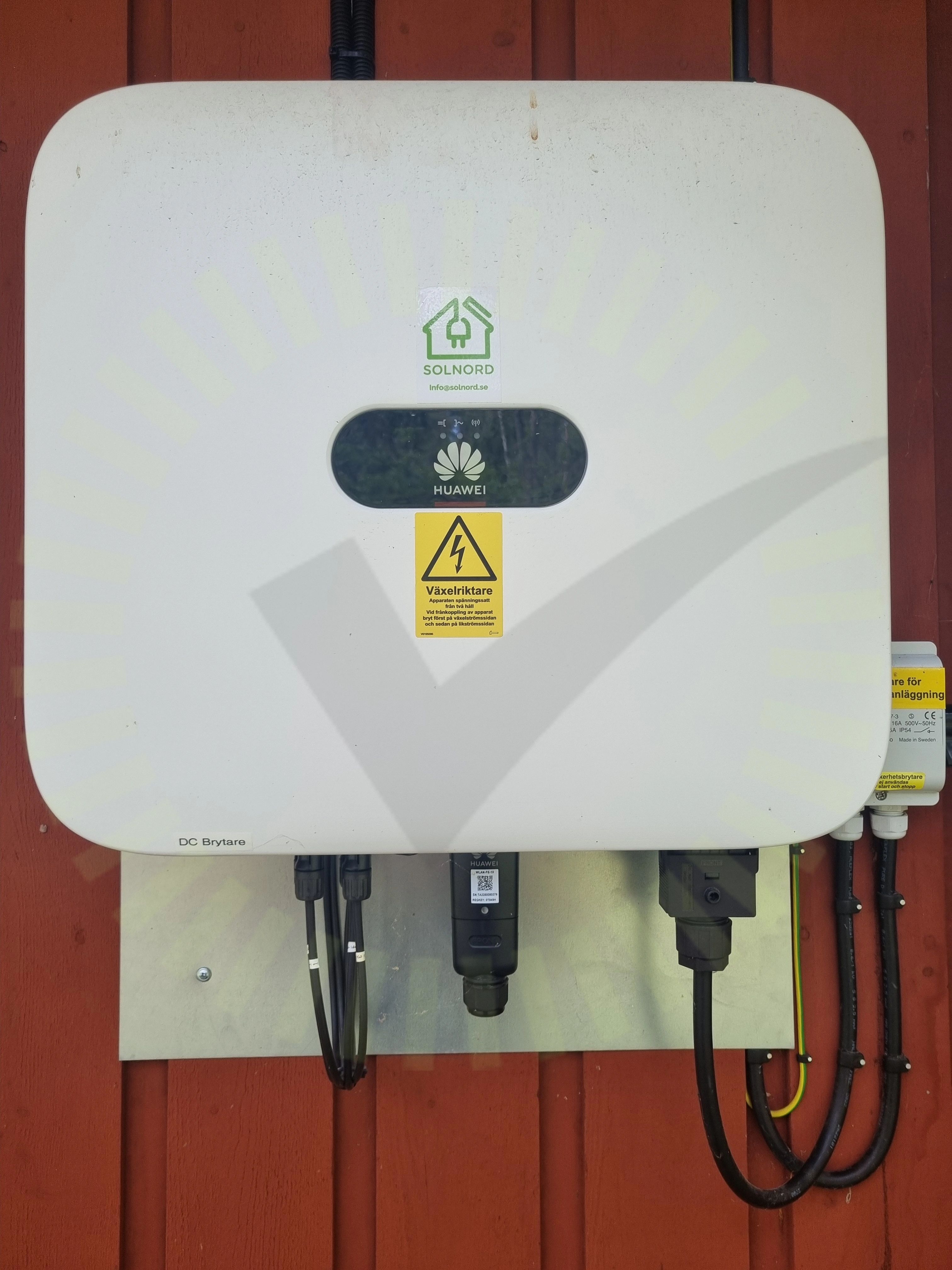

3.5 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

64/73

AC anslutning växelriktareAC anslutning växelriktareAC BöjradieAC BöjradieAC Kablage förläggningAC Kablage förläggningAvstånd närliggande objektAvstånd närliggande objektAvstånd till havAvstånd till havBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skyddDC Kablage skyddDC KontakterDC KontakterDC Max SpänningDC Max SpänningDC Max StrömDC Max StrömDC Min SpänningDC Min SpänningHuvudsäkringHuvudsäkringInformering av solcellerInformering av solcellerInfästningInfästningJordning av chassiJordning av chassiKabeldimensioneringKabeldimensioneringLedare anslutnaLedare anslutnaLikspänningskomponenterLikspänningskomponenterMissvisande varselmärkningMissvisande varselmärkningMärkningMärkningPlaceringPlaceringSkadat kablageSkadat kablageSkarp kantSkarp kantStress på kontakterStress på kontakterSträngdesignSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareUppskalad ledareVarning för backspänningVarning för backspänningVentilationVentilationVäderbeständigt materialVäderbeständigt material

Ej tillgängligt vid besiktning

4/73

GenomföringarGenomföringarTillförlitligt fästTillförlitligt fäst

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Trina: TSM-DE09.08 390-405W

Anmärkningar

6/28

6.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526

6.2 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526

6.3 Kopplingslåda

Inte godkänd

Hängande kabel från kopplingslåda utsätter kopplingslåda för stress

6.4 Kopplingslåda

Inte godkänd

Hängande kabel från kopplingslåda utsätter kopplingslåda för stress

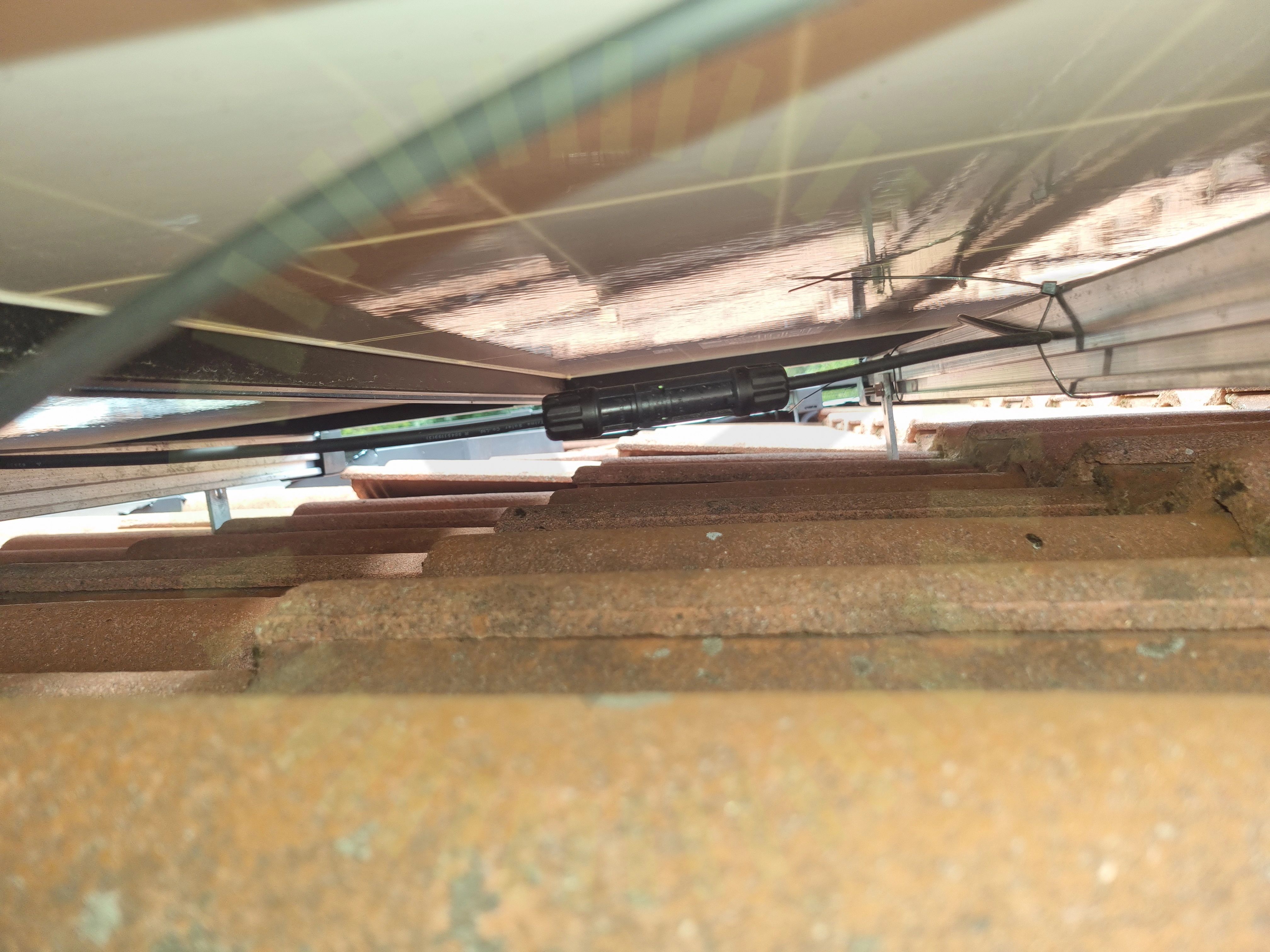

6.5 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

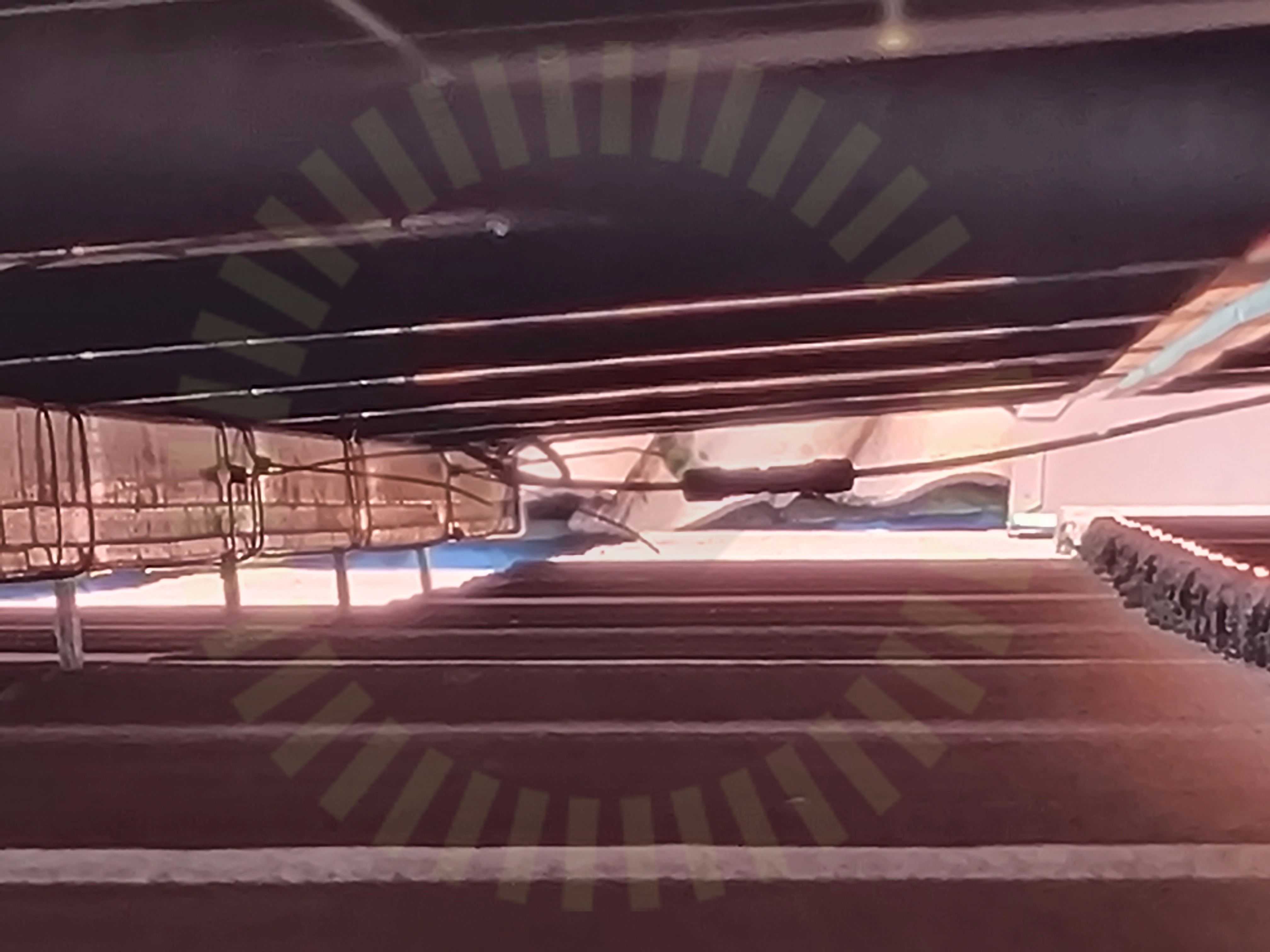

6.6 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

20/28

DräneringshålDräneringshålFöremål mot bakstyckeFöremål mot bakstyckeKlämmornas placeringKlämmornas placeringKlämmornas överlappningKlämmornas överlappningKontaktdonKontaktdonPanelkablagets böjradiePanelkablagets böjradiePanelramar separeradePanelramar separeradePunktbelastningPunktbelastningSkuggaSkuggaSpänningar i ramSpänningar i ram

Ej tillgängligt vid besiktning

2/28

SträngförläggningSträngförläggning

Undercentral

Godkända kontrollpunkter

8/8

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

9/48

8.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

8.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

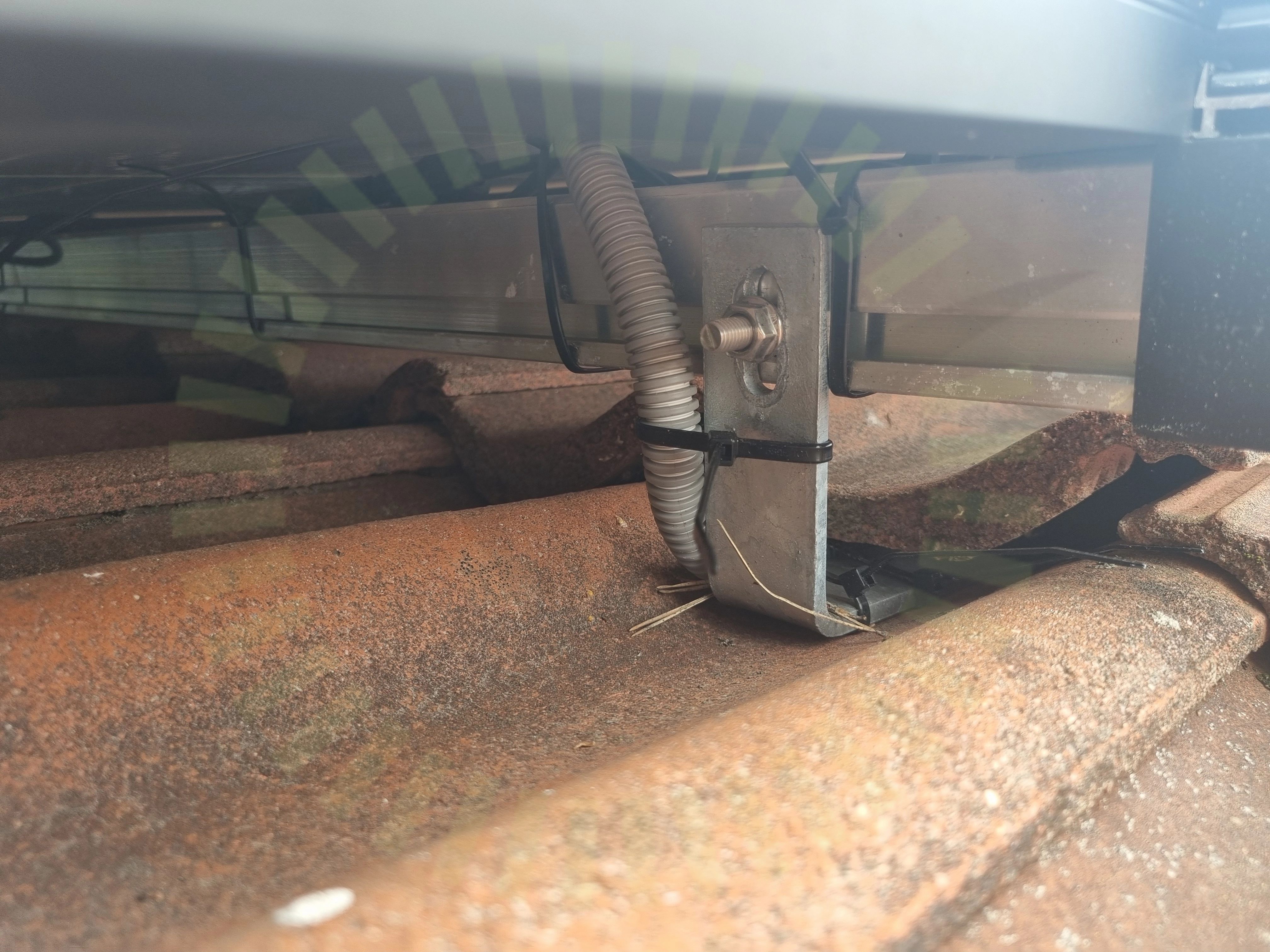

8.3 Skenornas infästning

Inte godkänd

T-bulten sitter inte korrekt i skenan.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17

8.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. En annan panellayout en lastberäkning säger

Tillverkarens montageanvisningar

8.5 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. En annan layout En lastberäkning

Tillverkarens montageanvisningar

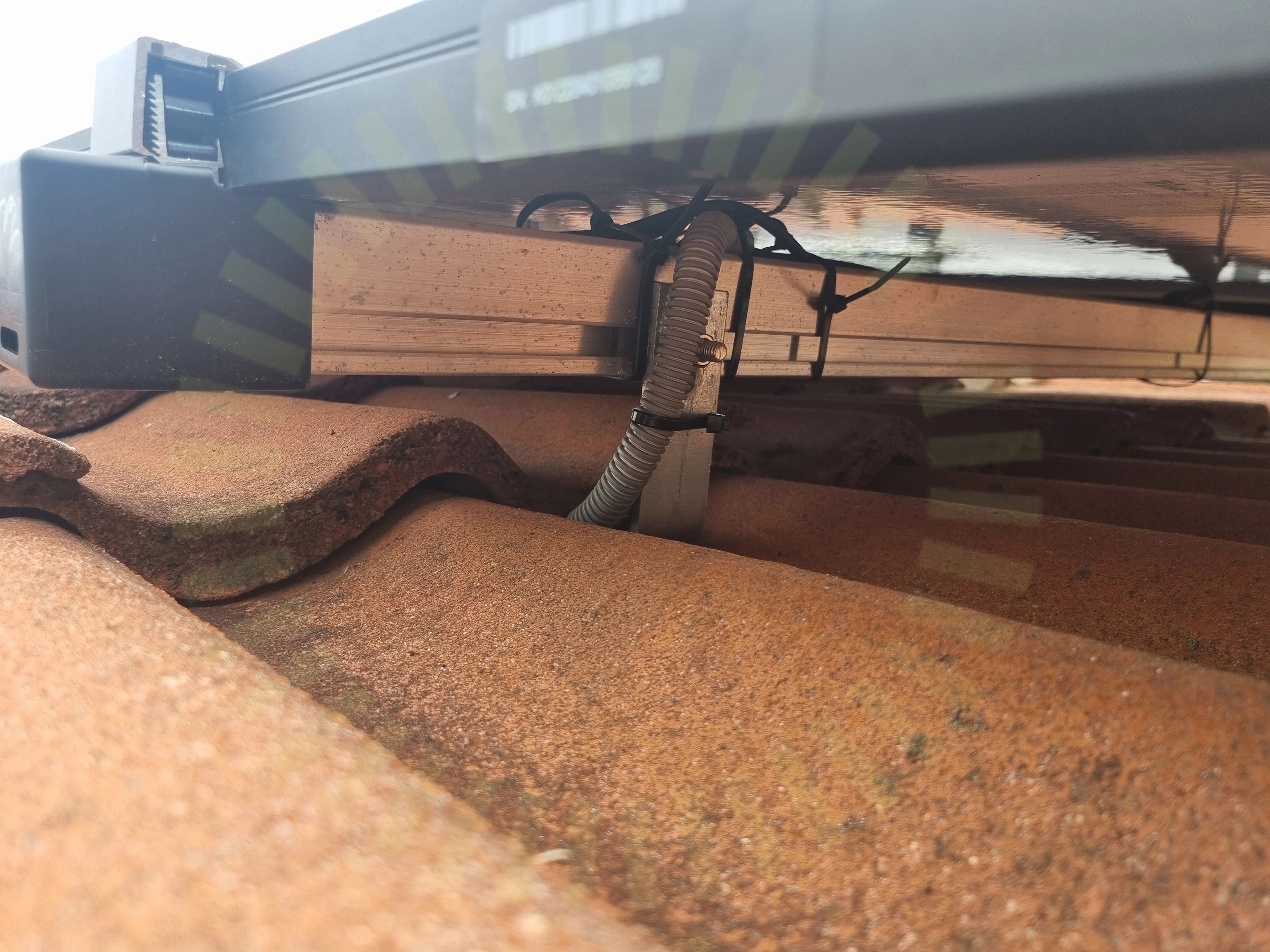

8.6 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt.

SS 436 40 00 (522.11)

8.7 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt. Flexrör på tak är ej av väderbeständigt material

SS 436 40 00 (522.11)

8.8 Ändklämmor

Inte godkänd

Panelens ändklämmor är inte korrekt monterade.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 21-22

8.9 Ändklämmor

Inte godkänd

Panelens ändklämmor är inte korrekt monterade.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 21-22

Godkända kontrollpunkter

37/48

Använd skruv för klämmaAnvänd skruv för klämmaDC kabel förläggningDC kabel förläggningFrämmande materialFrämmande materialFöremål mellan skena och panelramFöremål mellan skena och panelramKabeldragning mellan takytorKabeldragning mellan takytorKlämma över skarvKlämma över skarvMittklämmorMittklämmorPanelramens höjdPanelramens höjdPlaceringPlaceringRåspontsinfästningRåspontsinfästningSkadorSkadorSkenans utstick för klämmaSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenornas överhängSkenskarvarSkenskarvarTakets lutningTakets lutningTakkrokarnas CCTakkrokarnas CCTakstolsinfästningTakstolsinfästningUnderliggande takpannaUnderliggande takpanna

Ej tillgängligt vid besiktning

2/48

TakgenomföringTakgenomföring
