Besiktningsrapport
9.3
Installation genom
SunBro
Datum
2 maj 2025
Ort
Svanesund, Västra Götalands län
Jordning av chassi
Enkelisolerade ledare
Fastsäkring av produkt
96% godkända
4% ej godkända
Om installationen
Växelriktare
SigenEnergy: SigenStor EC 5.0-25.0 TP
Installerad av SunBro som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
3/37

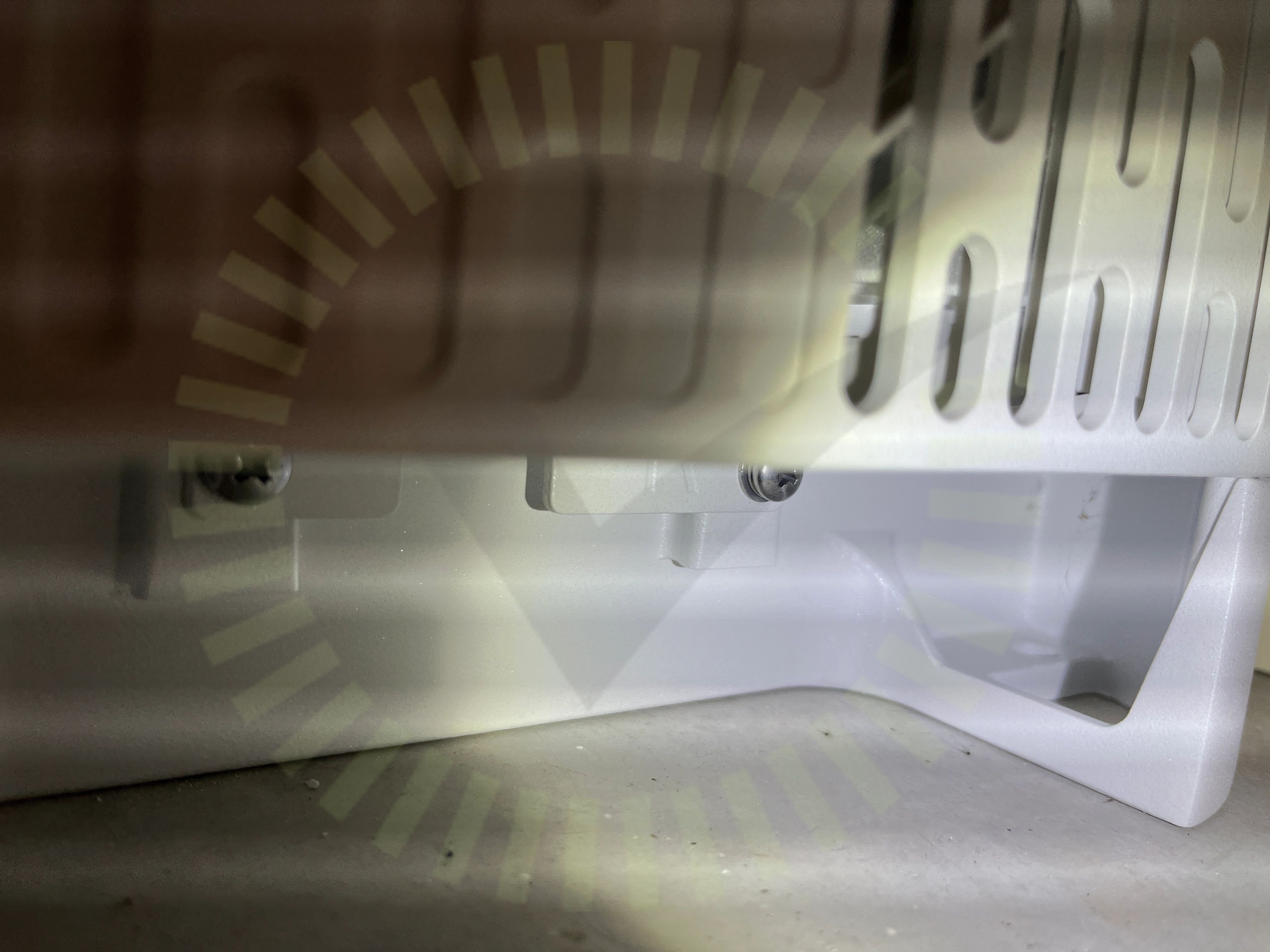

3.1 Fastsäkring av produkt
Överenskommelse
Växelriktaren är inte fastsäkrad ordentligt.
SigenStor- Series Installation Guide_EN, Version: 04, Sida 8-10

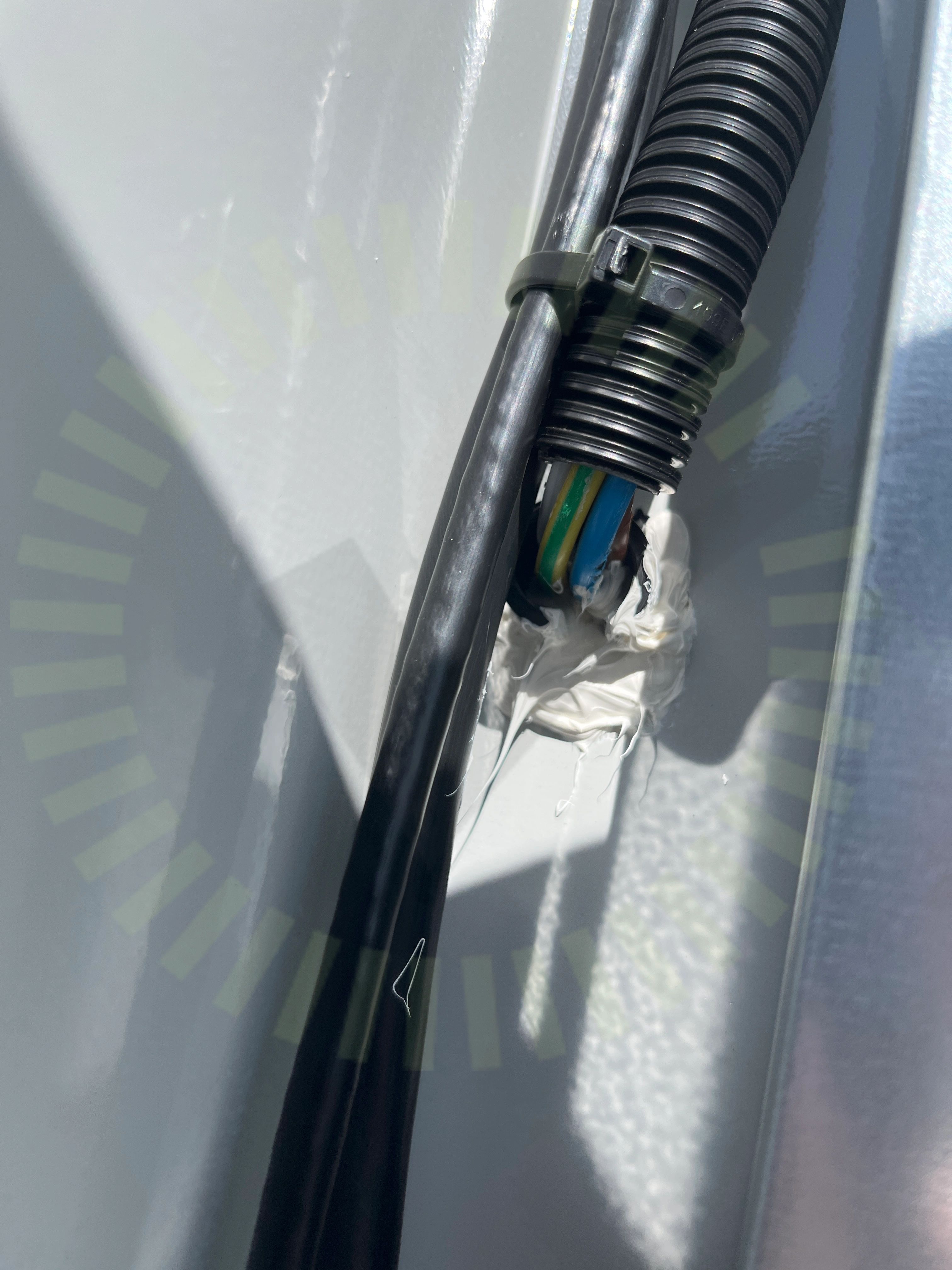

3.2 Enkelisolerade ledare
Inte godkänd
Enkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)
3.3 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.
SigenStor- Series Installation Guide_EN, Version: 04, Sida 18
Godkända kontrollpunkter
34/37
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
