Besiktningsrapport

9.3

Detta är ett reducerat protokoll från en besiktning av en komplett solcellsinstallation. Se besiktningsprotokollet här

Installation genom

Skandica Solar

Datum

13 juni 2024

Ort

Kungsbacka

Län

Västra Götalands län

Avstånd närliggande objekt

Dubbel matning

+ 3

87% godkända

13% ej godkända

Om installationen

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Batteri

Growatt: APX HV Battery System S2

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Batteri (15)Varselmärkning (4)Växelriktare (35)

Batteri

Anmärkningar

1/15

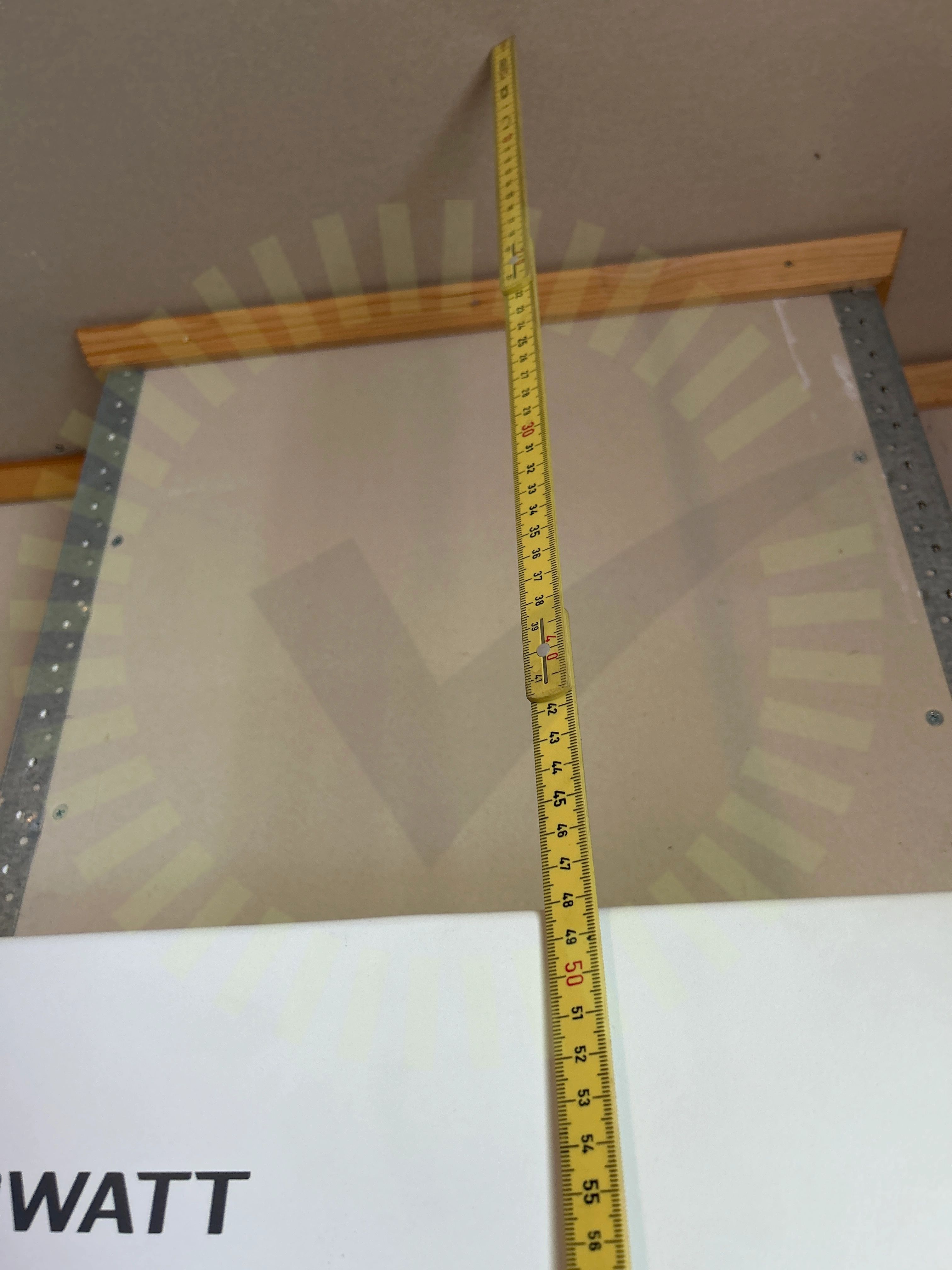

1.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 11-12

Godkända kontrollpunkter

14/15

Batteri PE

DC anslutning batterimodul

DC anslutning växelriktare

Fastsäkring av produkt

Lutning

Sammansättning av komponenter

Signalkabel batterikomponenter

Signalkabel växelriktare

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Varselmärkning

Anmärkningar

1/4

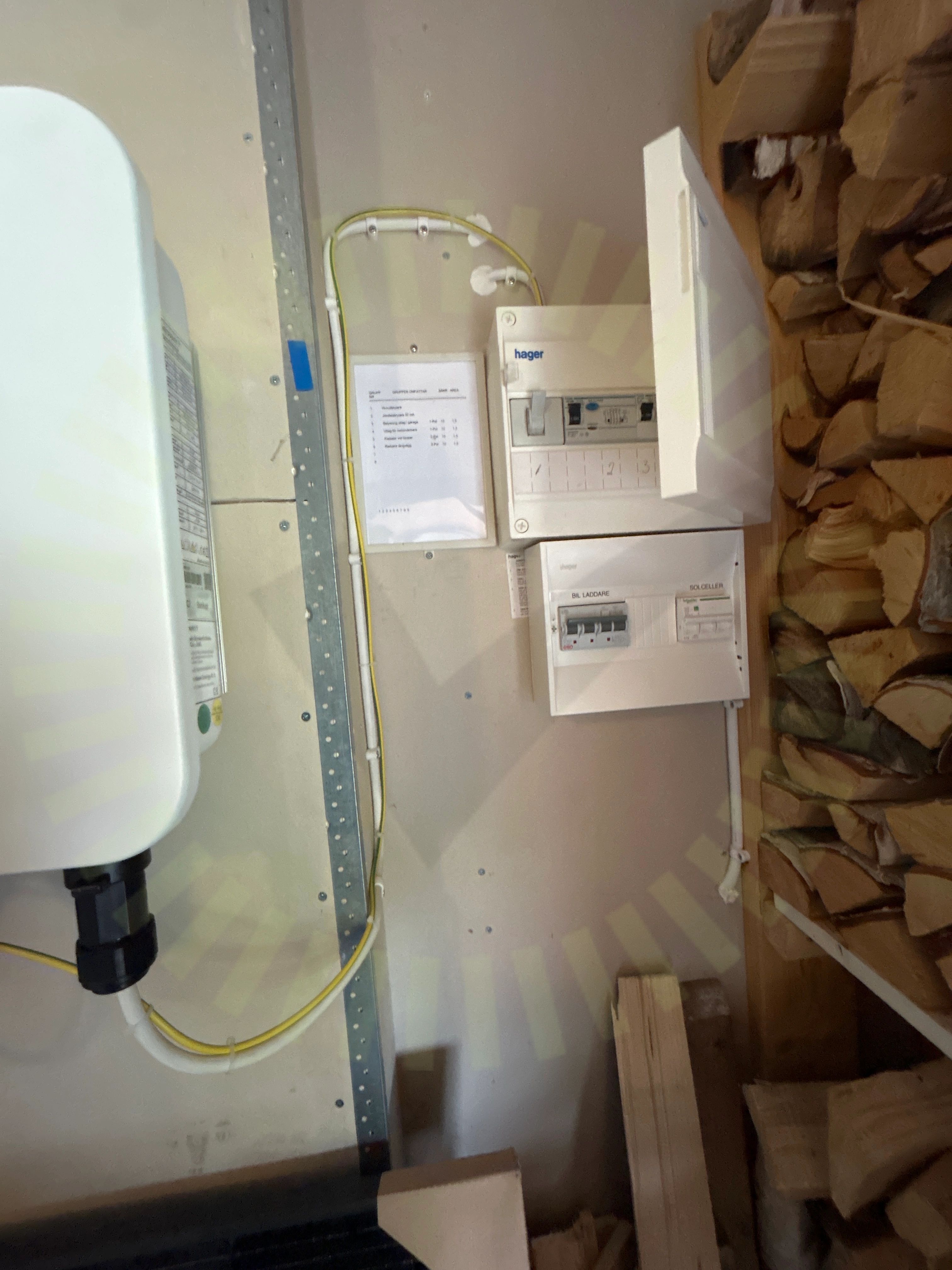

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

5/35

3.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

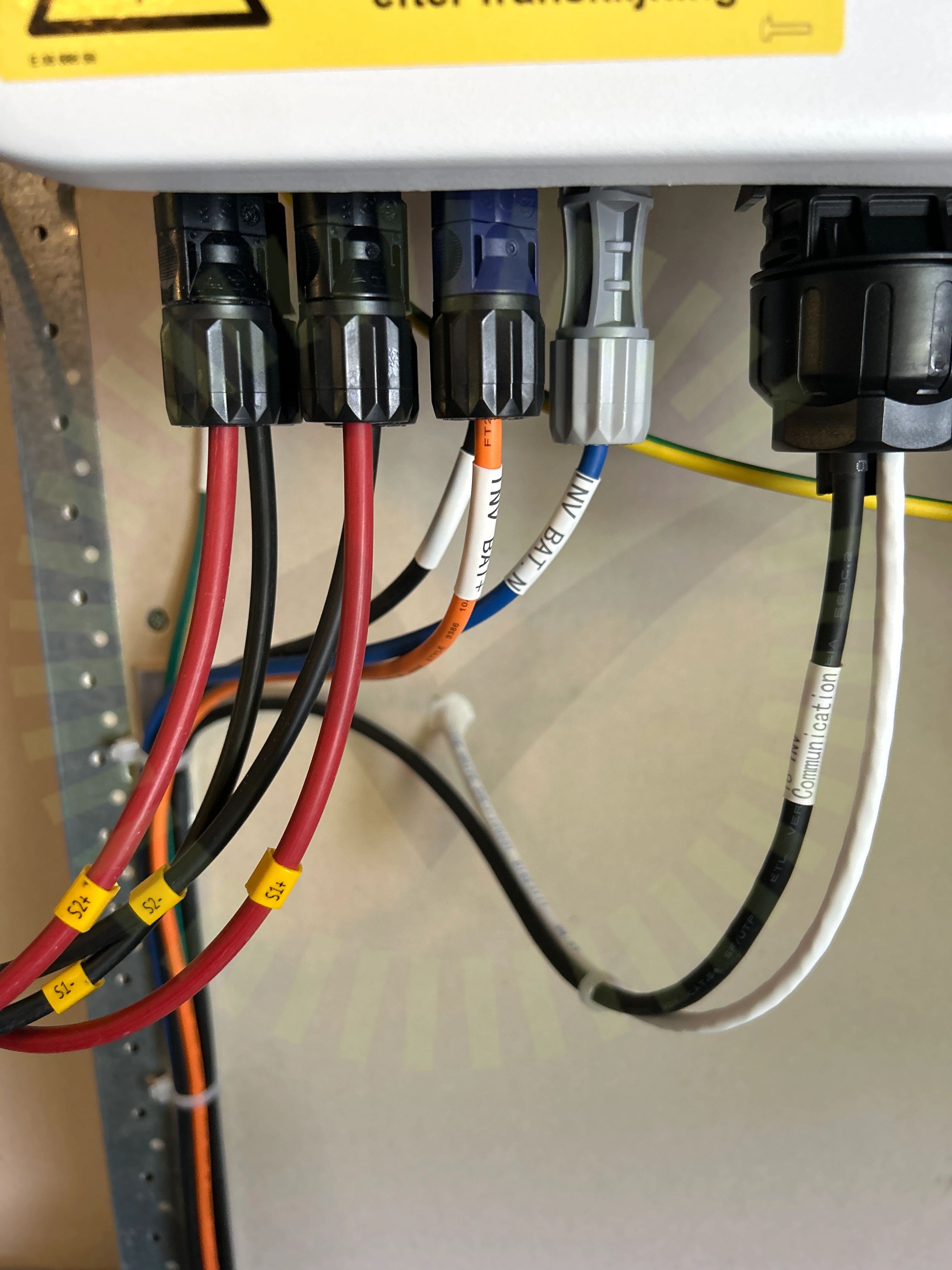

3.2 DC Kontakter

Inte godkänd

Dc-kablage utsetts för stress mot vägg.

SS 436 40 00 (712.526)

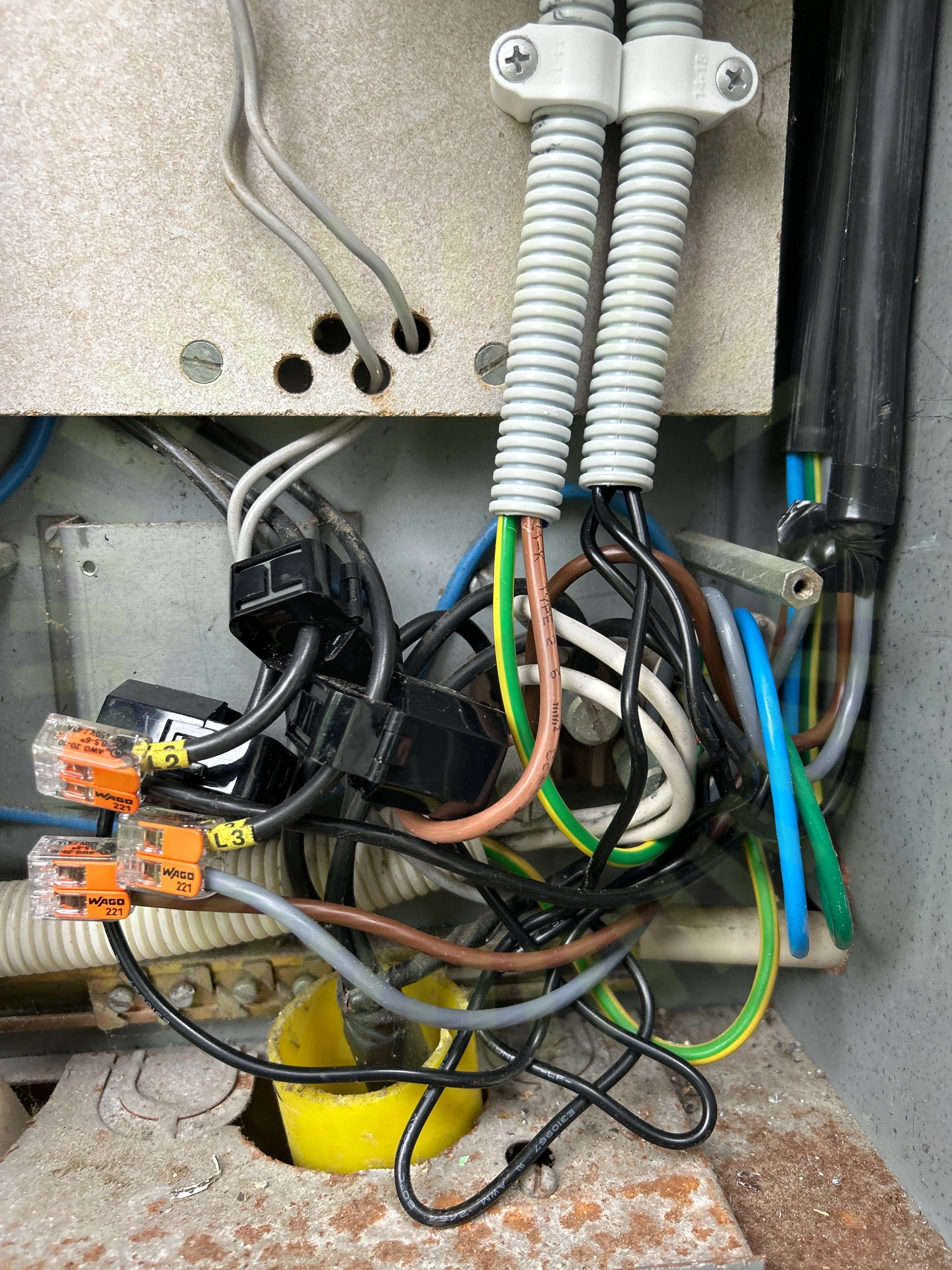

3.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

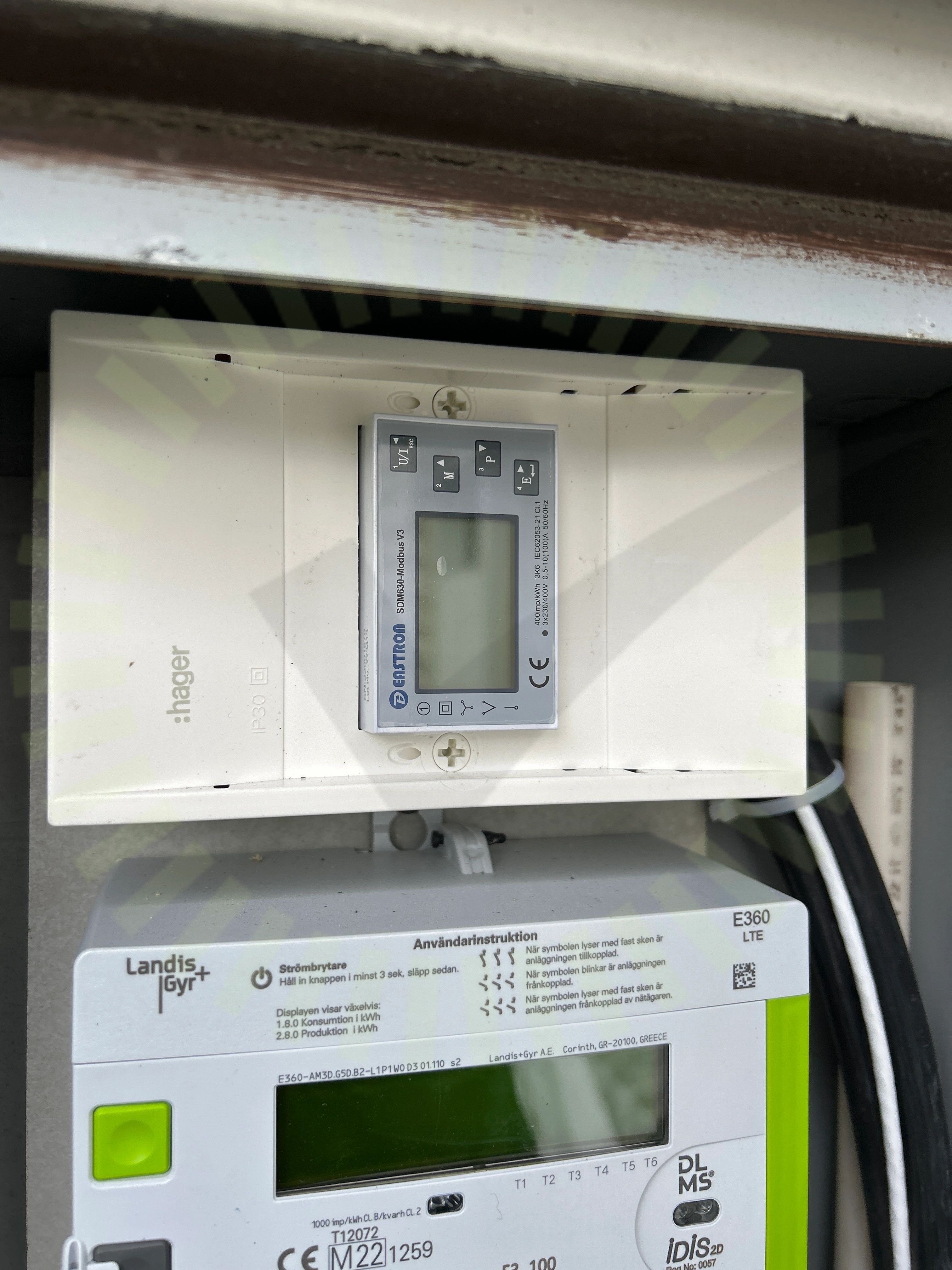

3.4 Identifiering

Inte godkänd

Märkning saknas.

SS 436 40 00 (514.1)

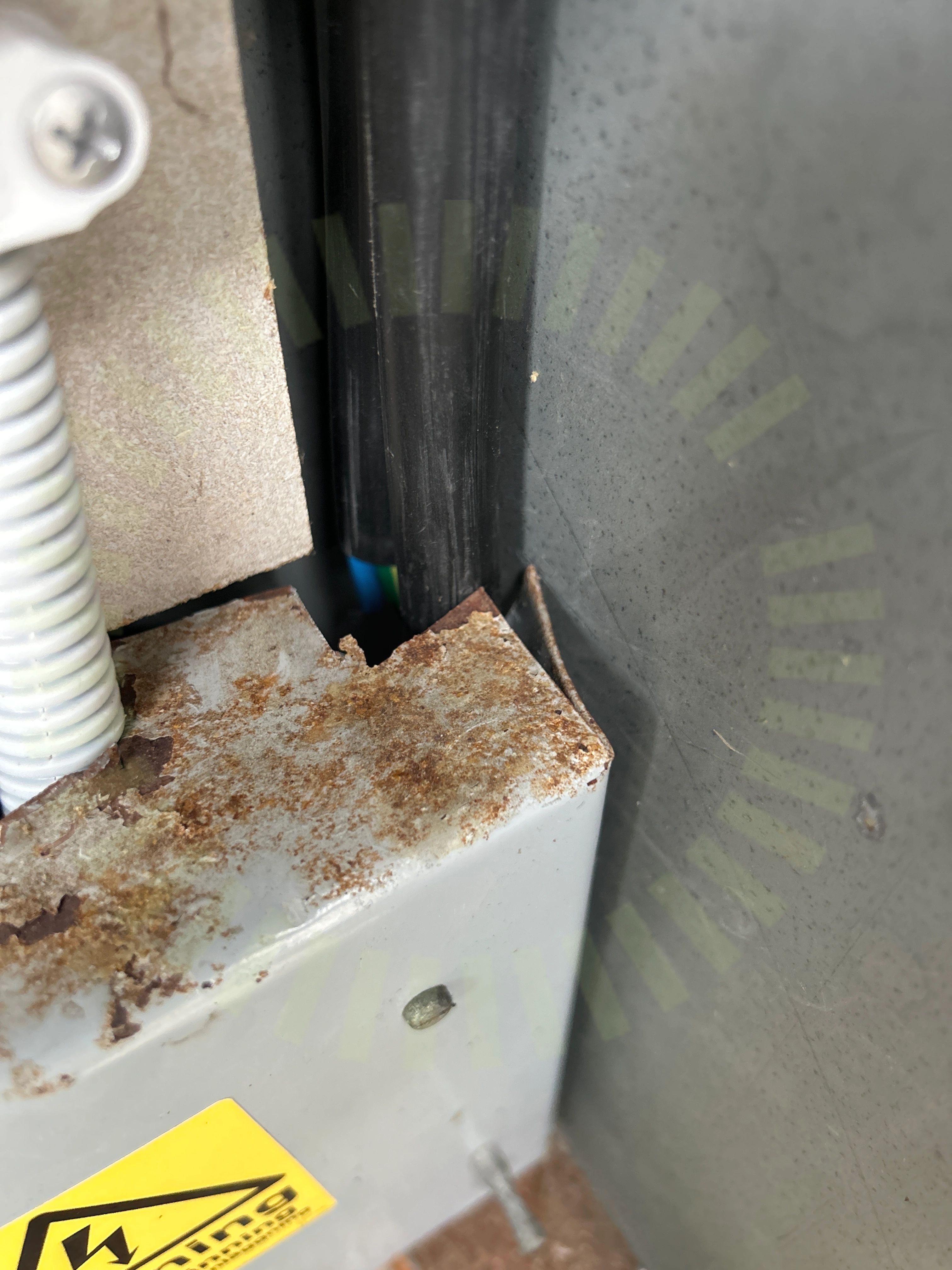

3.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

30/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
