Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

1KOMMA5°

Datum

16 november 2022

Ort

Åstorp, Skåne län
Fästens placering
Dragavlastade
Dragavlastade dragavlastade
91% godkända9% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
OptimerareSolarEdge: S-Serie
MontagesystemESDEC: ClickFit EVO Universal Hook
VäxelriktareSolarEdge: SE12.5K-SE20K
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

4/12
Föremål Bakstycke

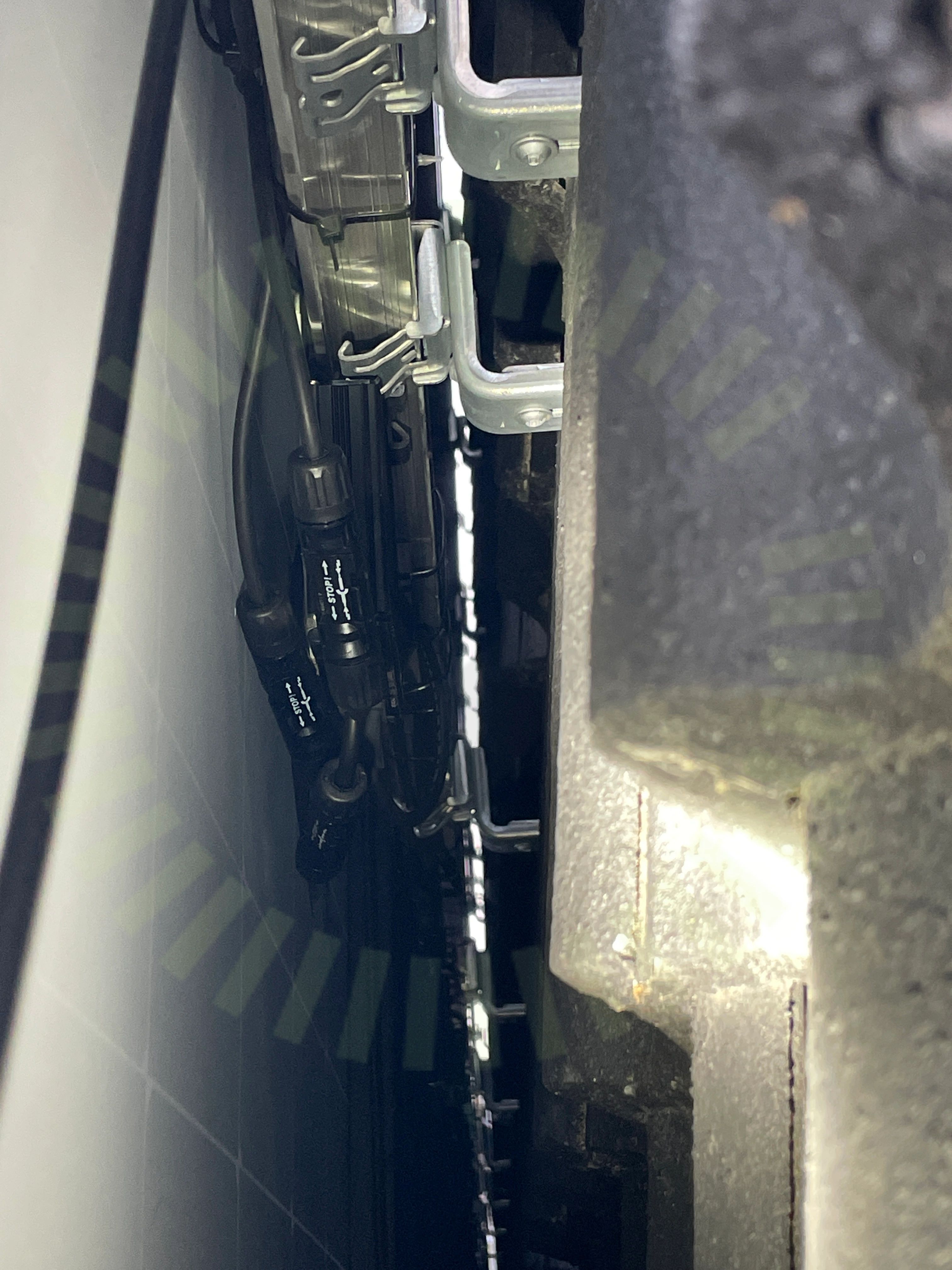

1.1 Föremål Bakstycke

Inte godkänd

Kontakter ligger mellan optimeraren och panelens baksida.

Tillverkarens montageanvisningar
Klämmornas storlek

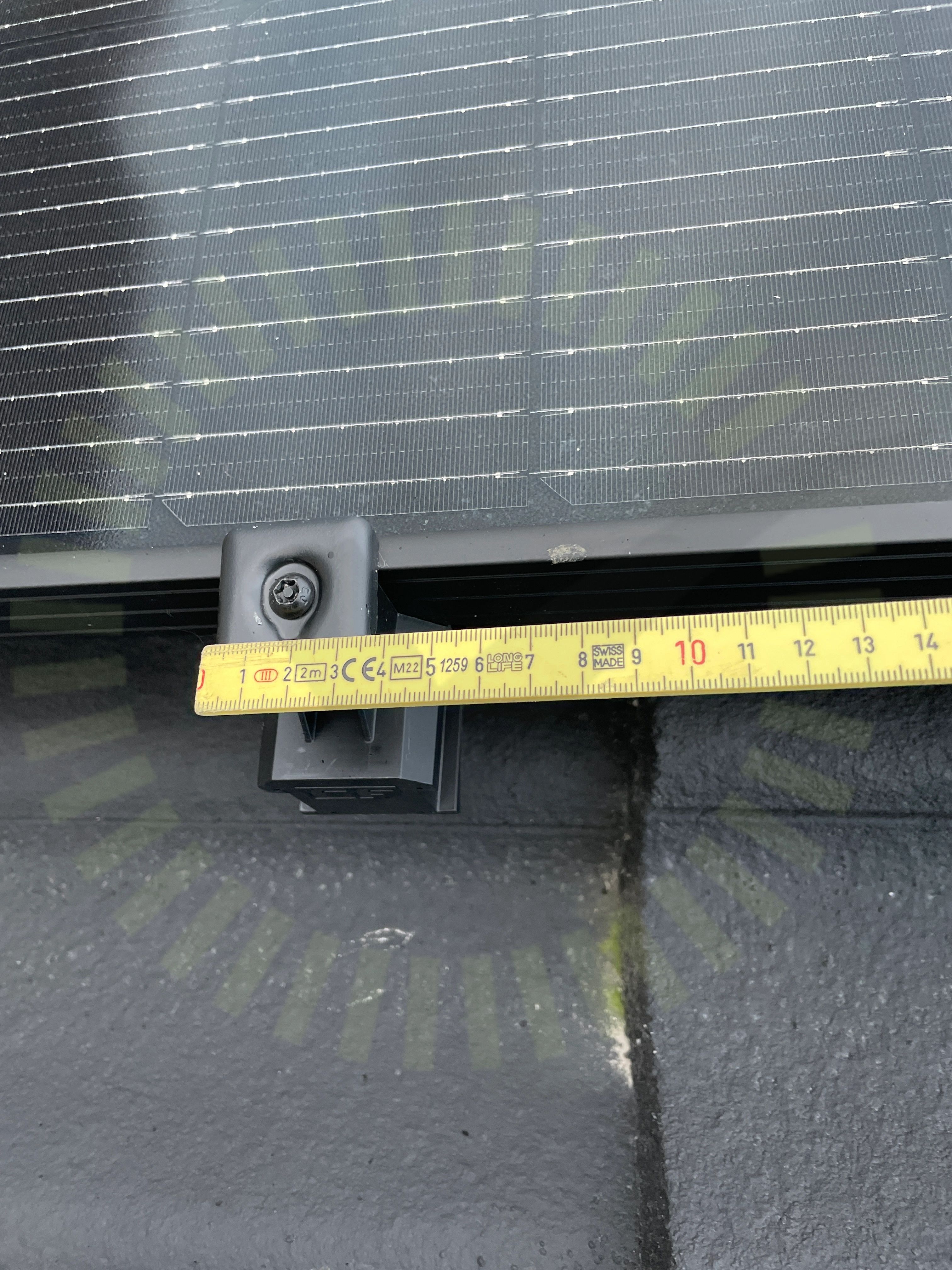

1.2 Klämmornas storlek

Inte godkänd

Klämma för liten uppmätt mått 35mm

DMEGC Photovoltaic Modules Installation Manual, Ver: 202206, Sida 9
Dragavlastade

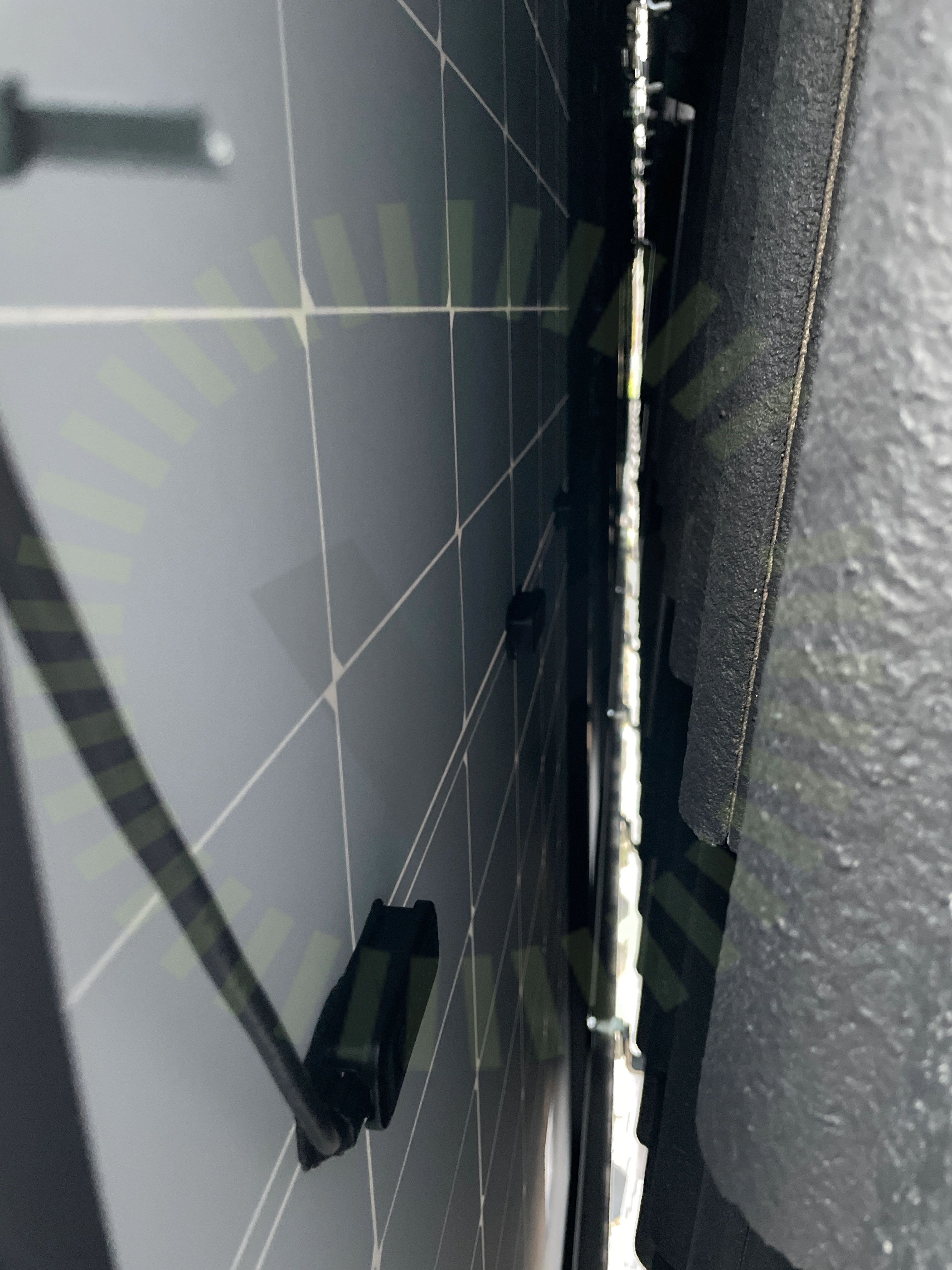

1.3 Dragavlastade

Inte godkänd

Kablage hårt dragna.

SS 436 40 00 (522.8.3)
Fästens placering

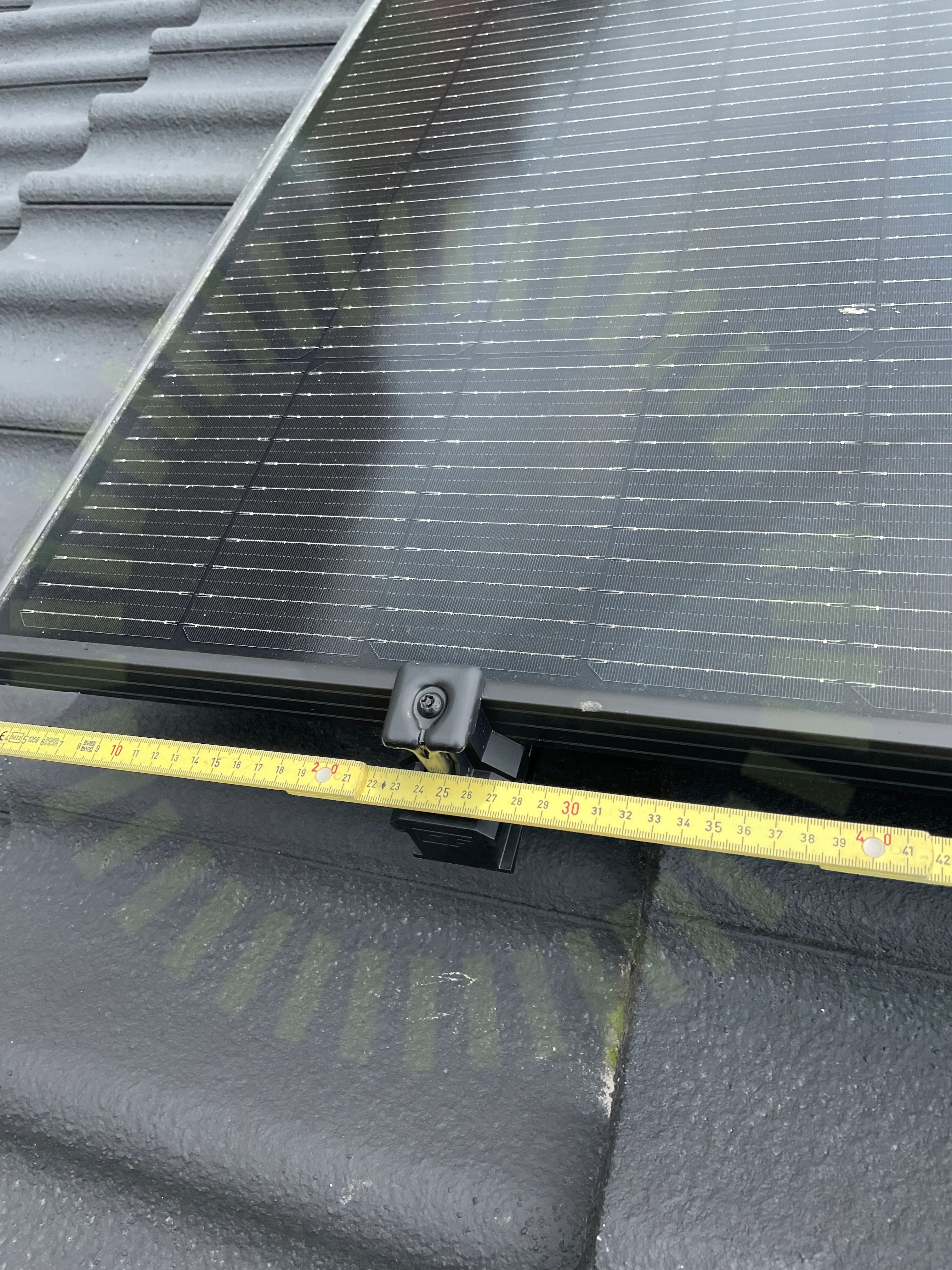

1.4 Fästens placering

Inte godkänd

Uppmätt mått 245 mm

DMEGC Photovoltaic Modules Installation Manual, Ver: 202112, Sida 8.

Godkända kontrollpunkter

8/12
Fästenas överlappningFörbindelse av kontakterDräneringshålHöjdskillnadMellanrumSkadorSkuggaSträngförläggning

ESDEC: ClickFit EVO Universal Hook

Godkända kontrollpunkter

23/23
BelastningBärläktCC måttFrämmande materialHöjdjusteringKabeluppfästningKlämmans omfångMittfästePanelramens tjocklekShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSlutfästeSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTaklutningUrspårningVäderbeständigt material

SolarEdge: S-Serie

Anmärkningar

1/4
Dragavlastade dragavlastade

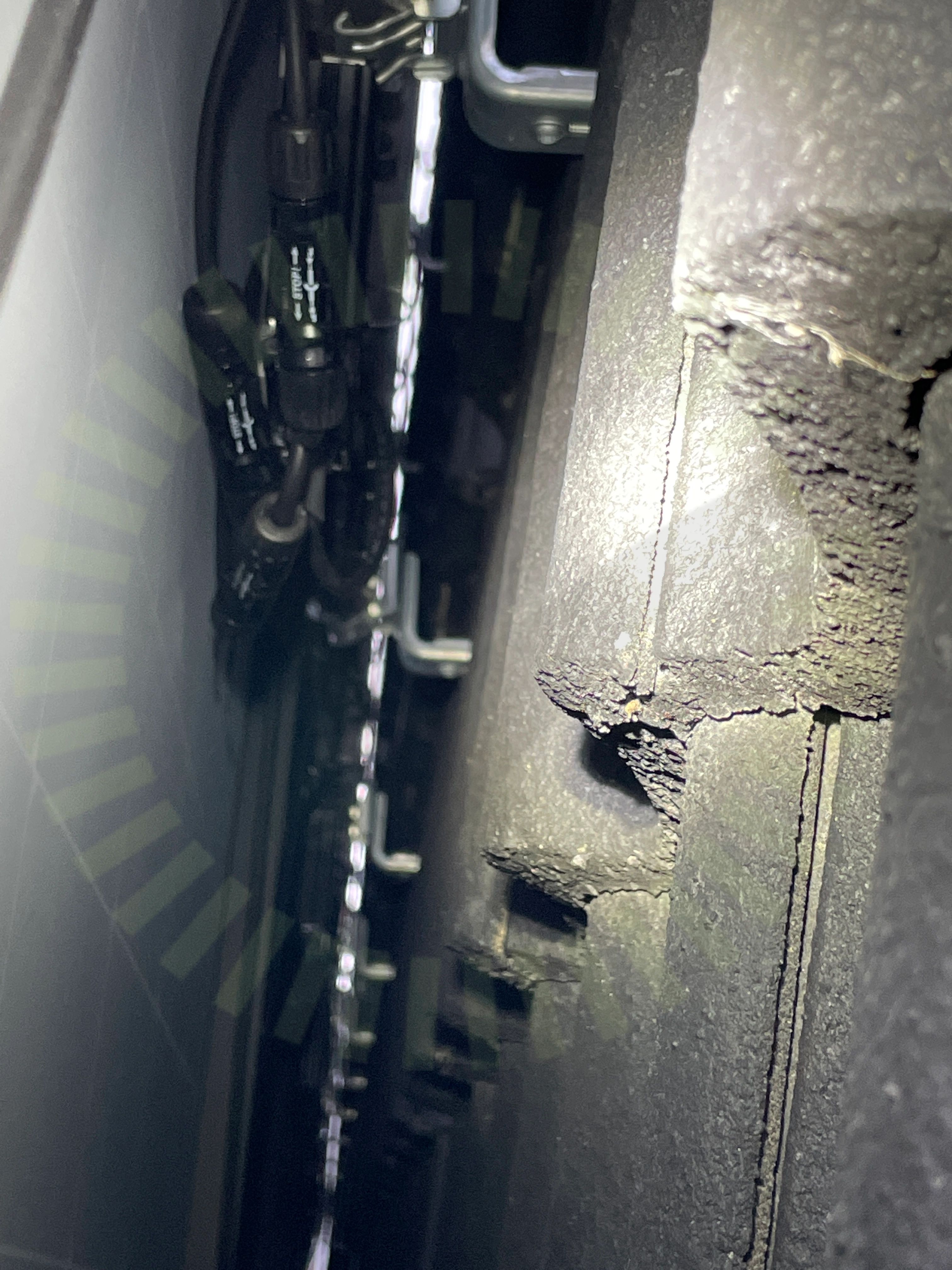

3.1 Dragavlastade dragavlastade

Inte godkänd

Kablage har hårda böjar vid utgångarna.

Tillverkarens anvisningar

Godkända kontrollpunkter

3/4
Fastsäkring av optimerareKontakter optimerarePlacering optimerare

SolarEdge: SE12.5K-SE20K

Anmärkningar

1/30
Förskruvning

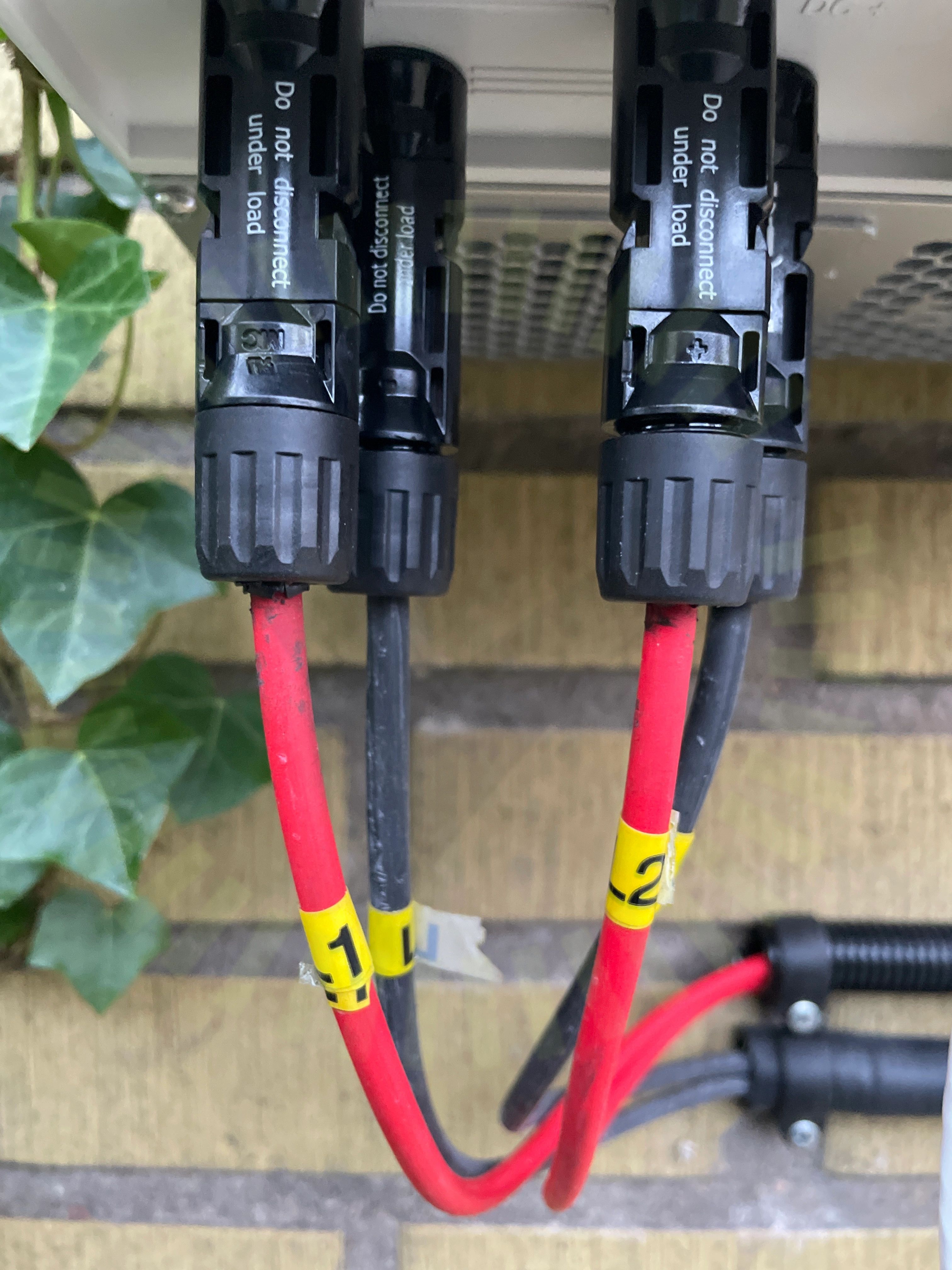

4.1 Förskruvning

Inte godkänd

Kontakt för hårt spänd

Tillverkarens anvisningar

Godkända kontrollpunkter

29/30
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDokumentation VäxelriktareHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare fastspändaMärkningSäkringTillförlitligt fästTätningsinsattsUtrymmeVarning för backspänningVarning för likströmVentilationVinkelVärmeutveckling
