Besiktningsrapport

9.0

Installation genom

Raymond

Datum

16 februari 2024

Ort

Trosa, Södermanlands län

Förbindelse av kontakter

Placering av batteri

DC Kablage skydd

+ 5

89% godkända11% ej godkända

Om installationen

PanelerRaymond/Sverigepanelen: Superpower 550W

MontagesystemK2: SingleRail: Single Hook 3S

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörCHINT: Huawei DTSU666 (med CT)

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

CHINT: Huawei DTSU666 (med CT)

Godkända kontrollpunkter

5/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

1/6

Placering av CT klämmor

Huawei: LUNA2000-5-15-S0

Anmärkningar

1/14

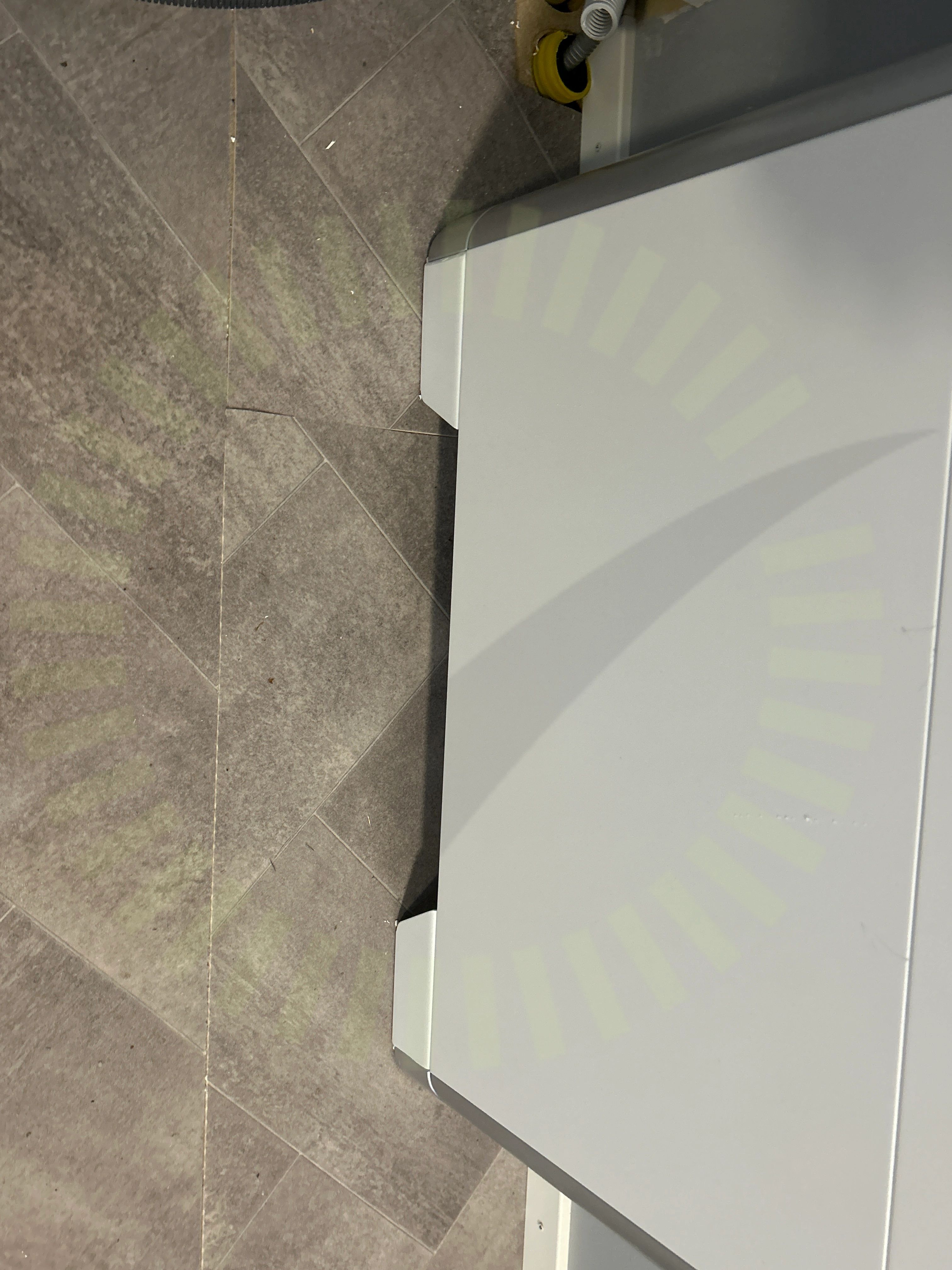

3.1 Placering av batteri

Inte godkänd

Batteriet är inte placerat på ett brandskyddande material.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70

Godkända kontrollpunkter

13/14

Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

4/38

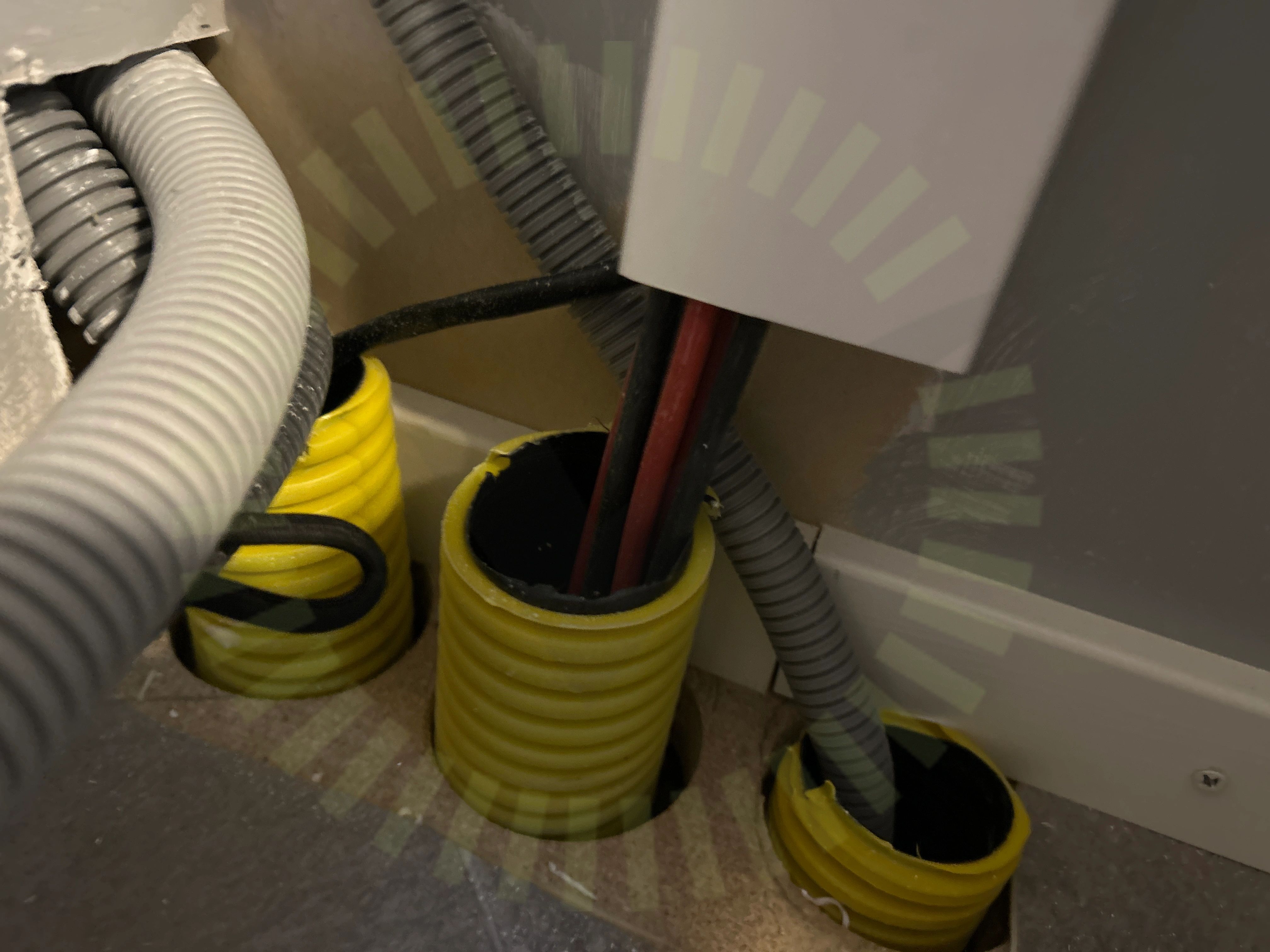

4.1 DC Kablage skydd

Inte godkänd

Kablaget är förlagt utan hänsyn till den yttre påverkan.

4.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

4.3 Missvisande varselmärkning

Inte godkänd

Märkning är missvisande.

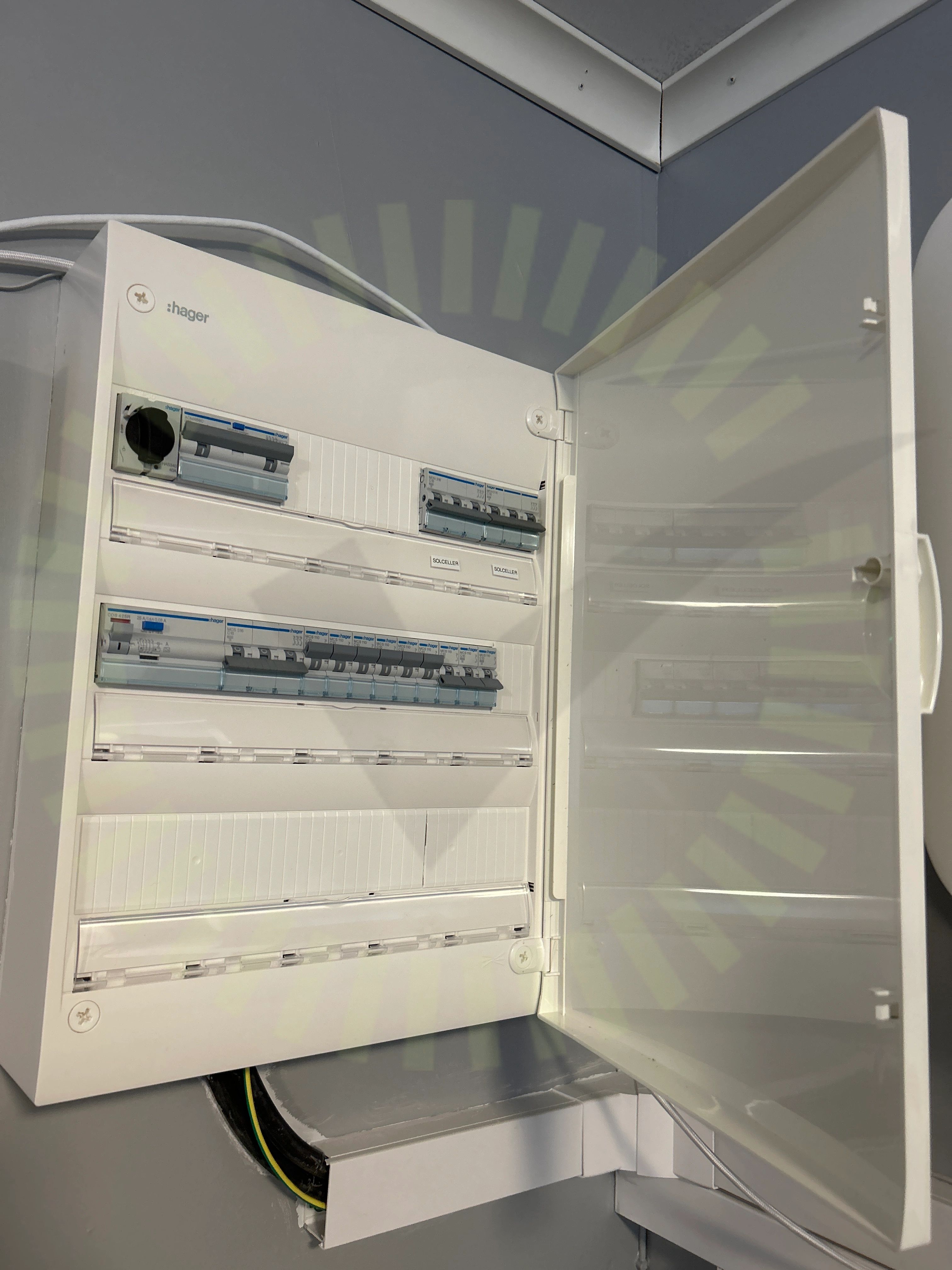

4.4 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

34/38

AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

Internpunkt

Godkända kontrollpunkter

2/2

MPPT 2Typskylt 2

K2: SingleRail: Single Hook 3S

Anmärkningar

4/25

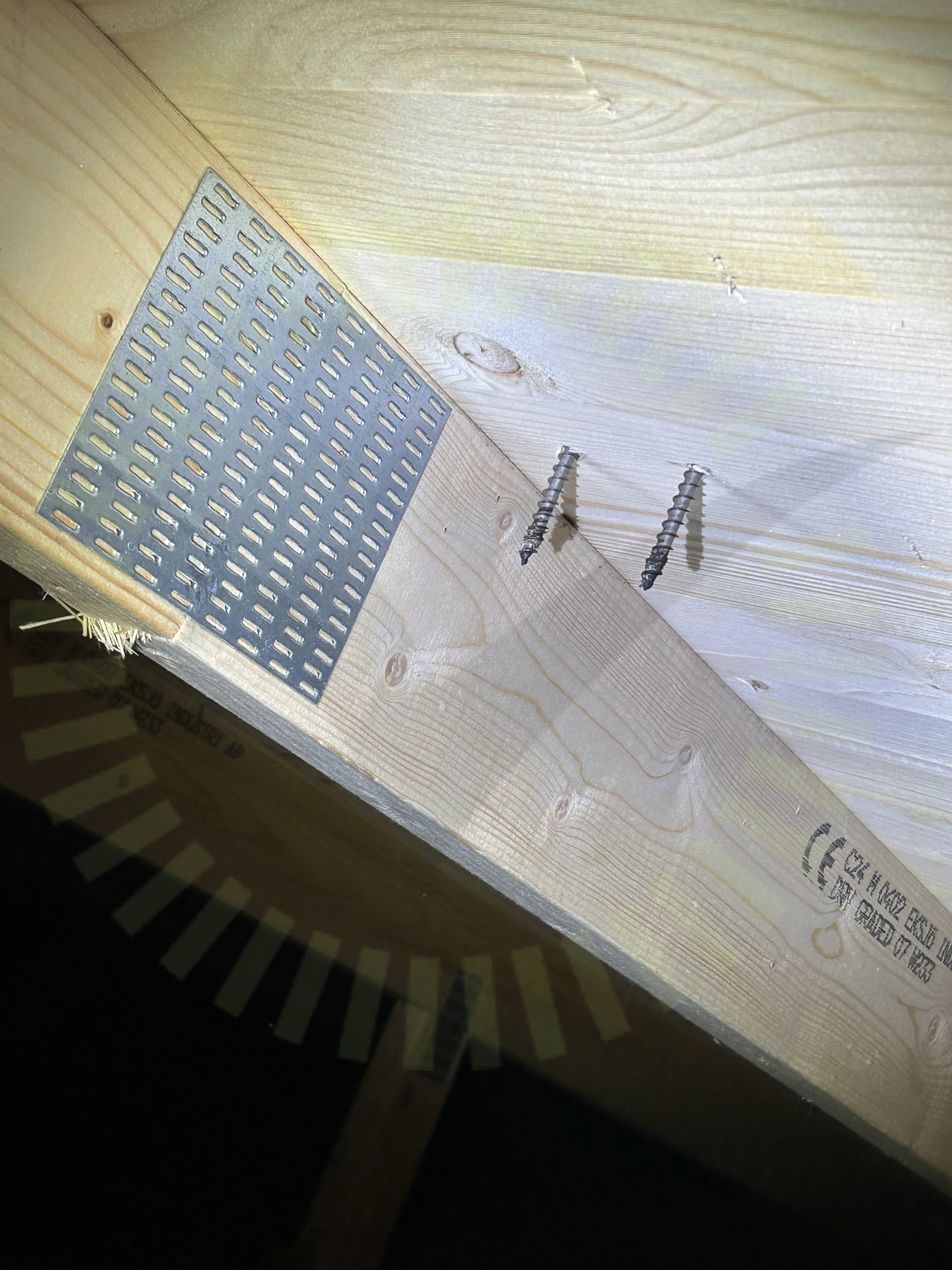

6.1 Skador

Kundkommentar

Ett stort antal skruvar har monterats felaktigt och lämnats i det nybyggda taket.

6.2 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

6.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

6.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/25

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkenans utstick för klämmaSkenornas infästningSkenskarvarSkruvar korrektTakets lutningTakgenomföringTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25

Infästning utanför takstol

Raymond/Sverigepanelen: Superpower 550W

Anmärkningar

3/18

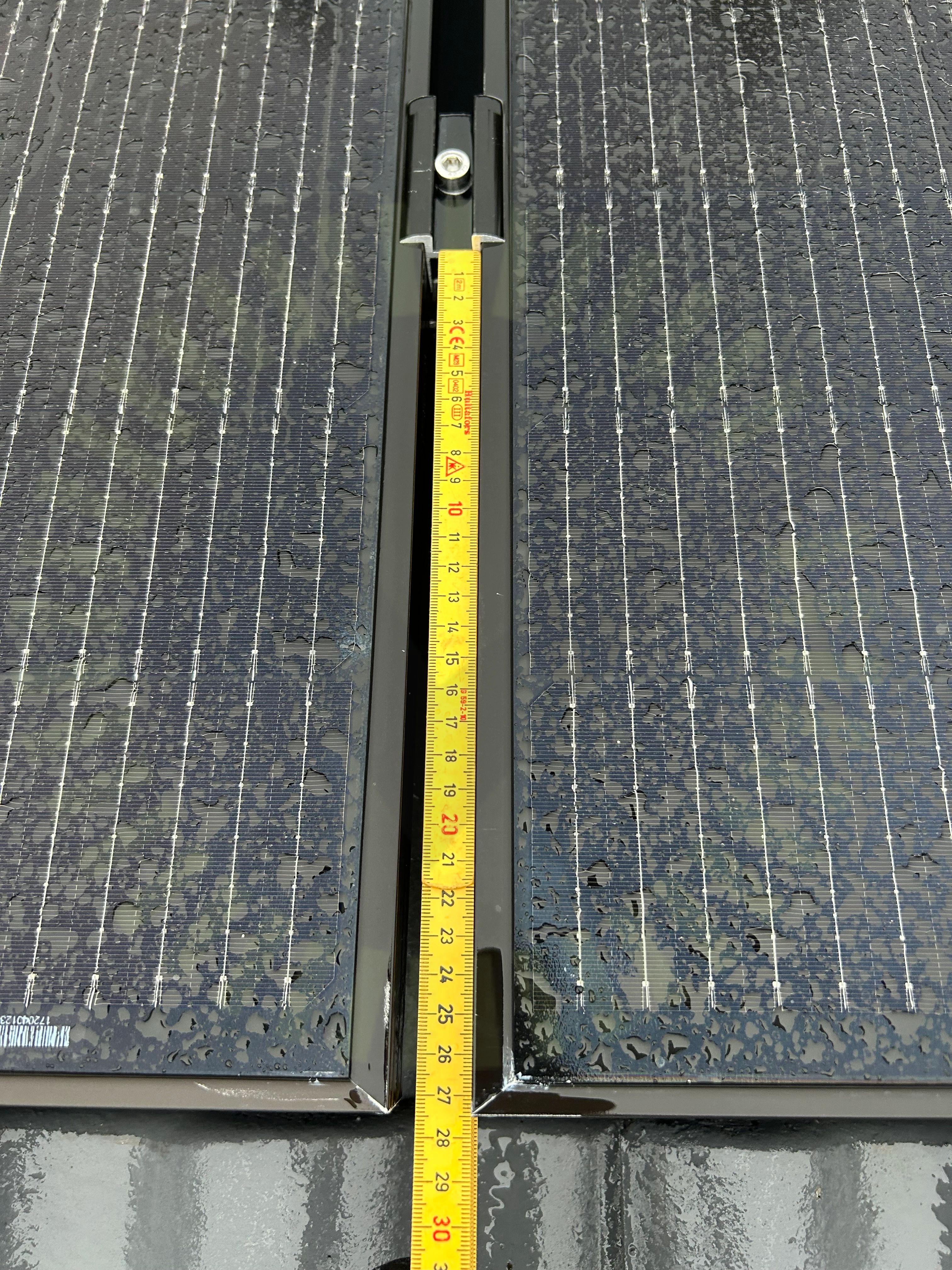

7.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Uppdaterade infästningsinstruktioner Svergiepanelen

7.2 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Manual finns inte tillgängligt.

7.3 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

15/18

Avstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

1/1

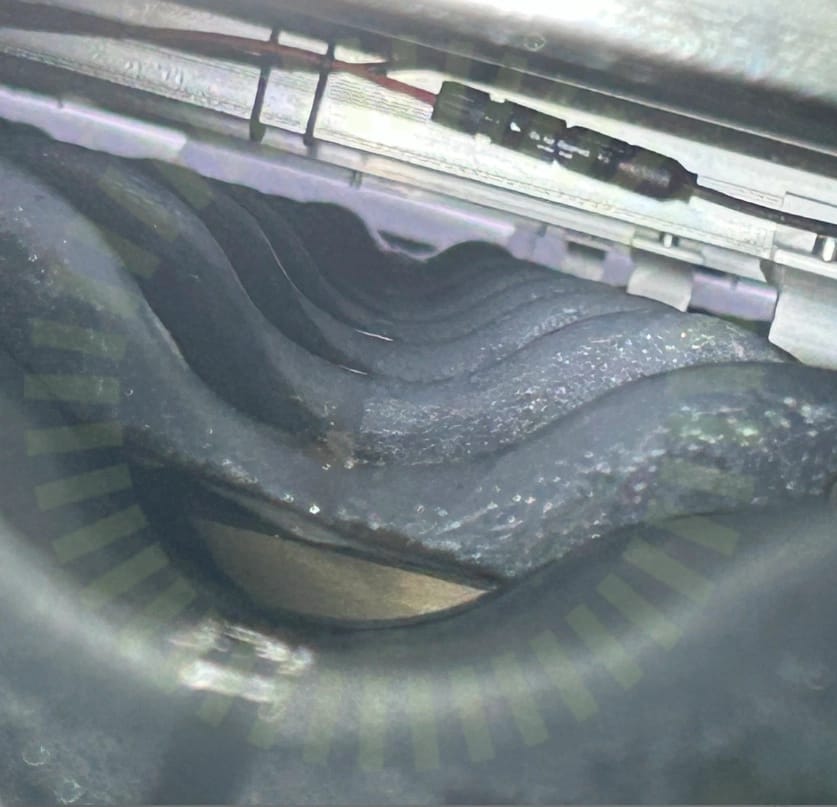

8.1 Urfasad tegelpanna

Inte godkänd

En urfasad tegelpanna har lagts tillbaka där det inte är någon takkrok.
