1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.8
Installation genom
EcoKraft
Datum
26 januari 2024
Ort
UPPLANDS VÄSBY, Stockholms län
88% godkända12% ej godkända
Om installationen
PanelerBauer Solar: BS-108M10HBB-GG
MontagesystemK2: SingleRail: Single Hook 3S
VäxelriktareKACO: blueplanet 8.0 – 20.0 NX3 M2
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Säkerhetsbrytare AC
Anmärkningar
1/7
2.1 Identifiering

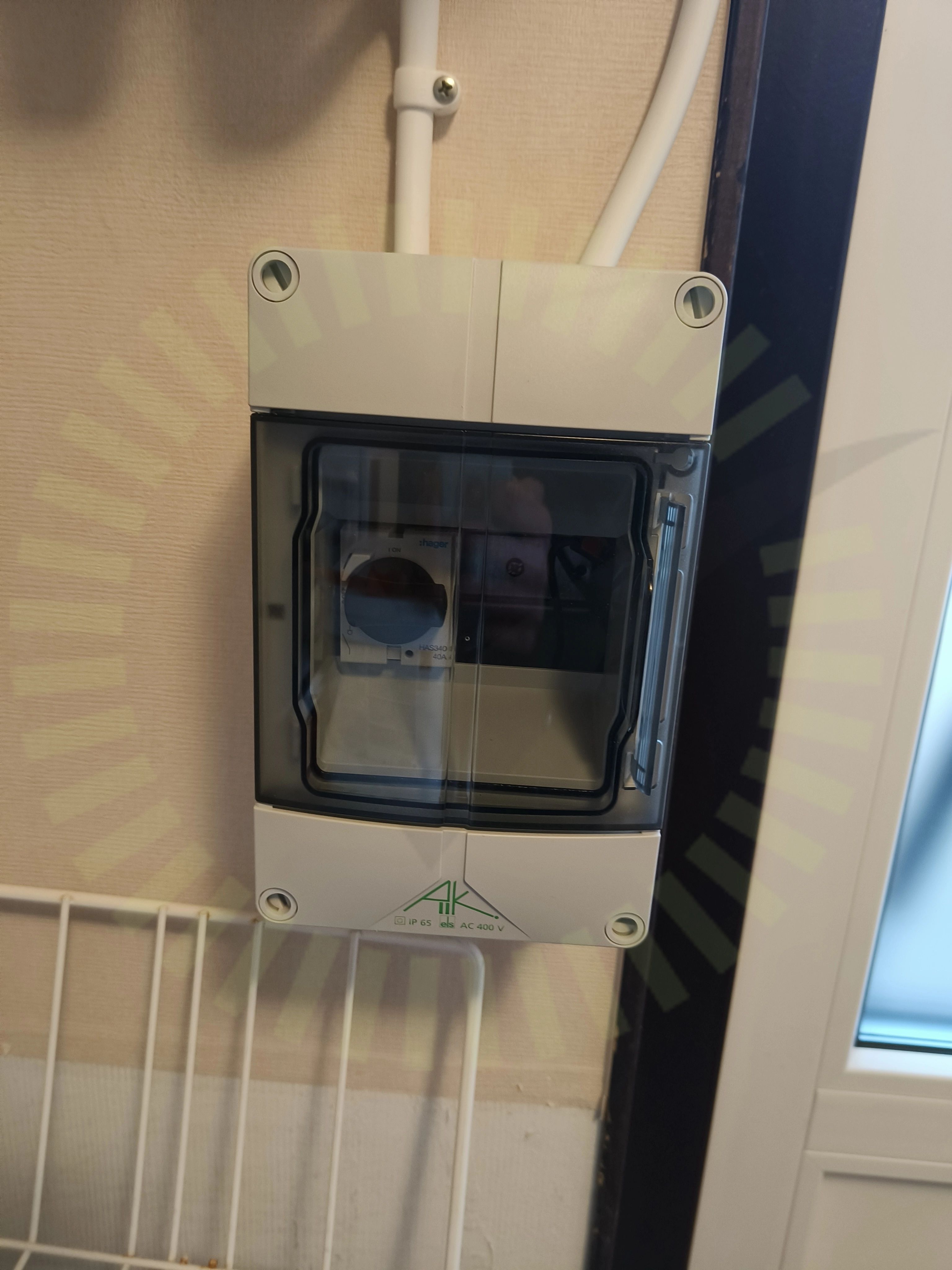

Inte godkändArbetsbrytarens funktion är inte tydlig. Märkning som anger vad den är till för saknas.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Bauer Solar: BS-108M10HBB-GG
Anmärkningar
1/16
3.1 Panelkablaget böjradie

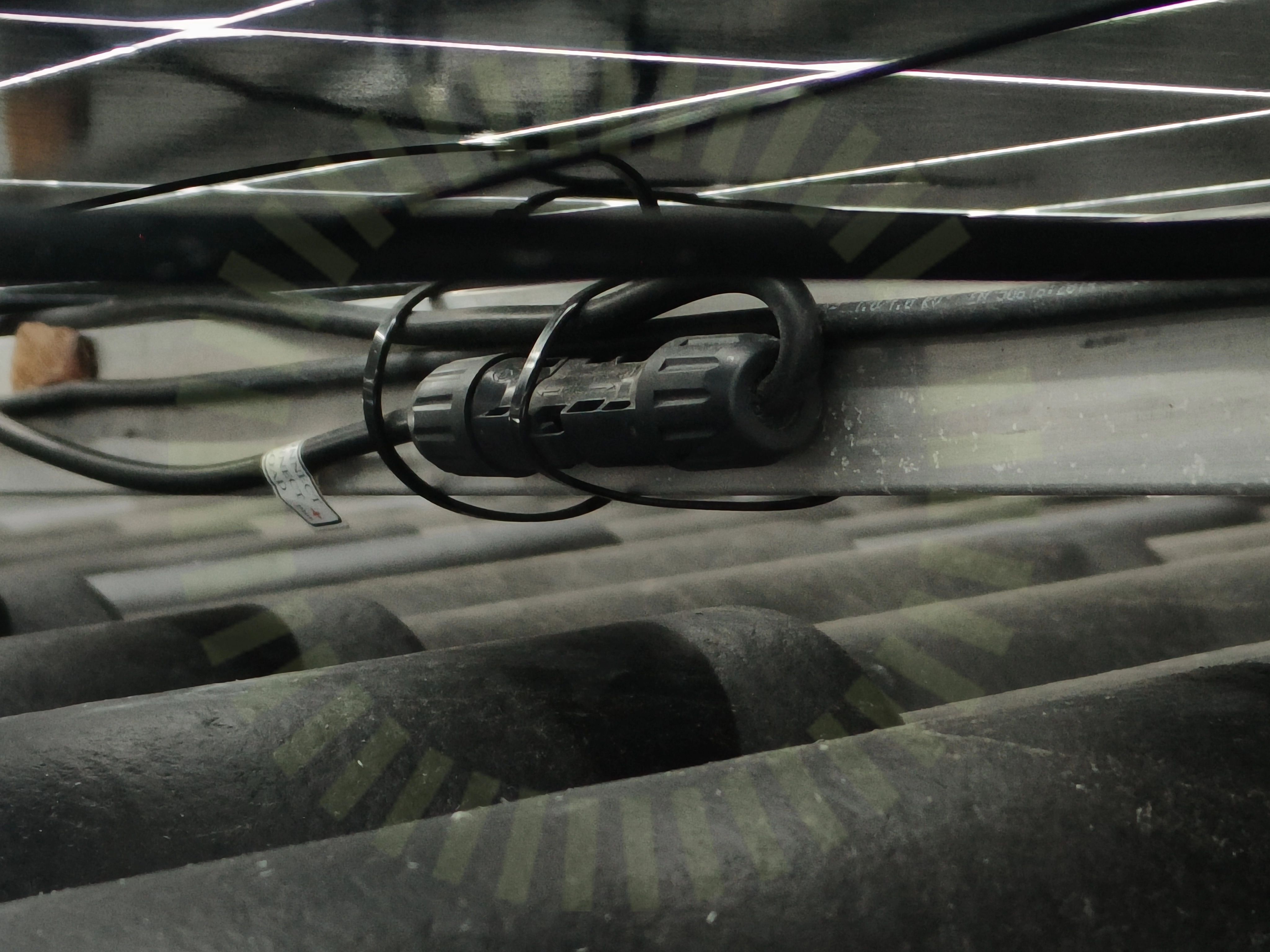

Inte godkändPanelernas kablar har en för skarp böjradie.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
15/16Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, K2: SingleRail: Single Hook 3S
Anmärkningar
3/24
4.1 Skenans utstick för klämma

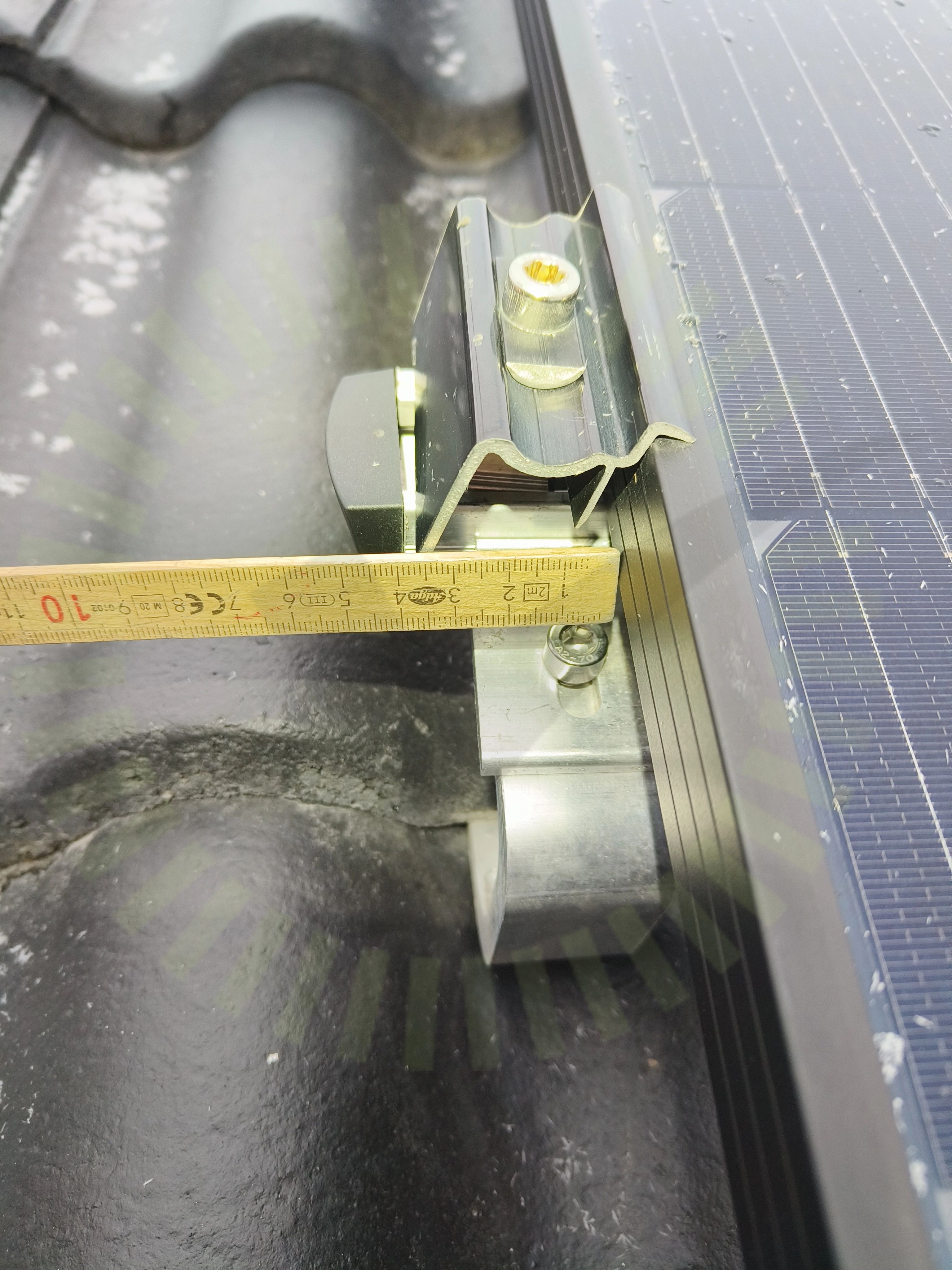

Inte godkändSkenan sticker inte ut tillräckligt från panelramen för klämman. Ska vara minst 50 mm.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 18

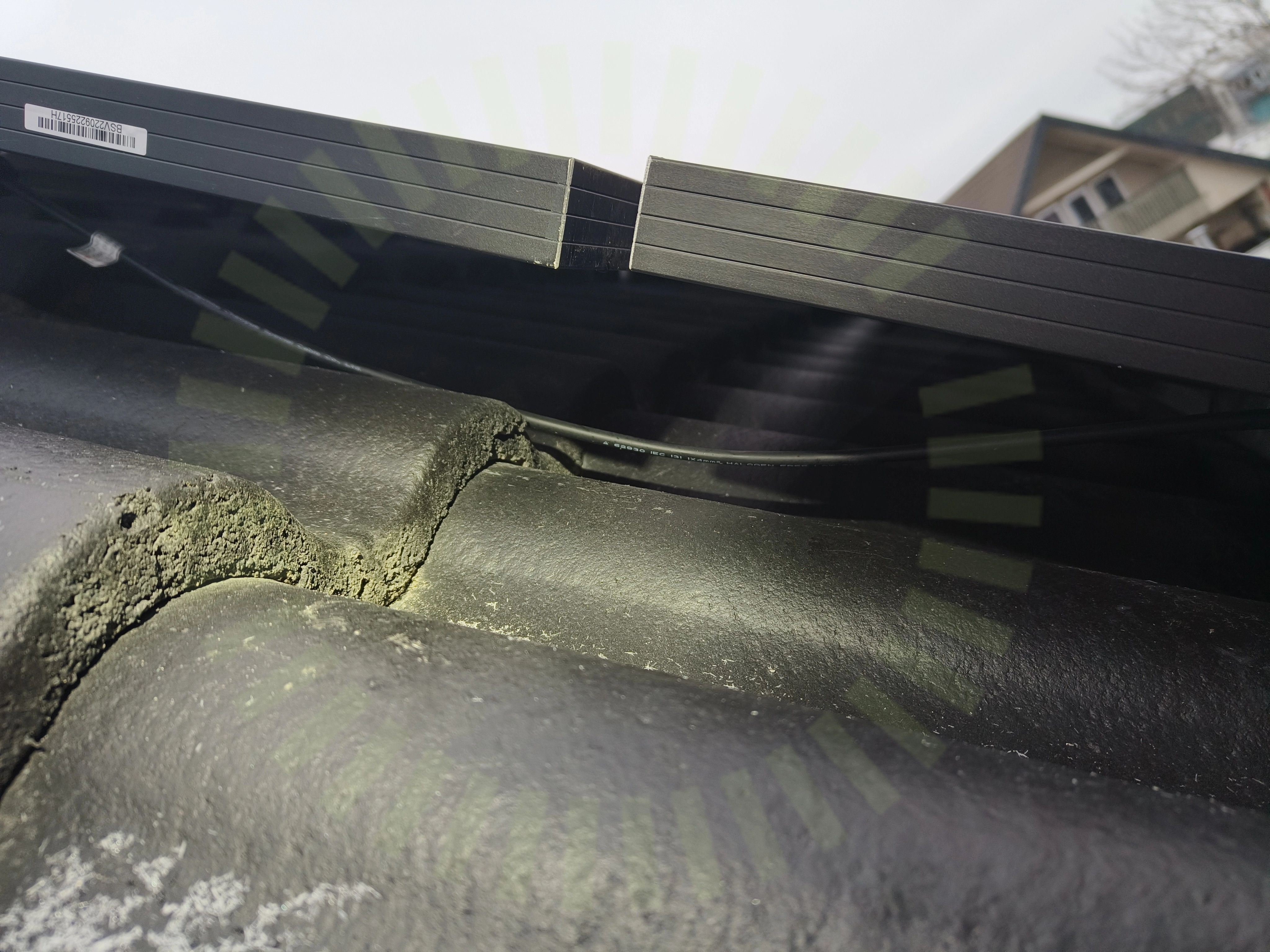

4.2 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)

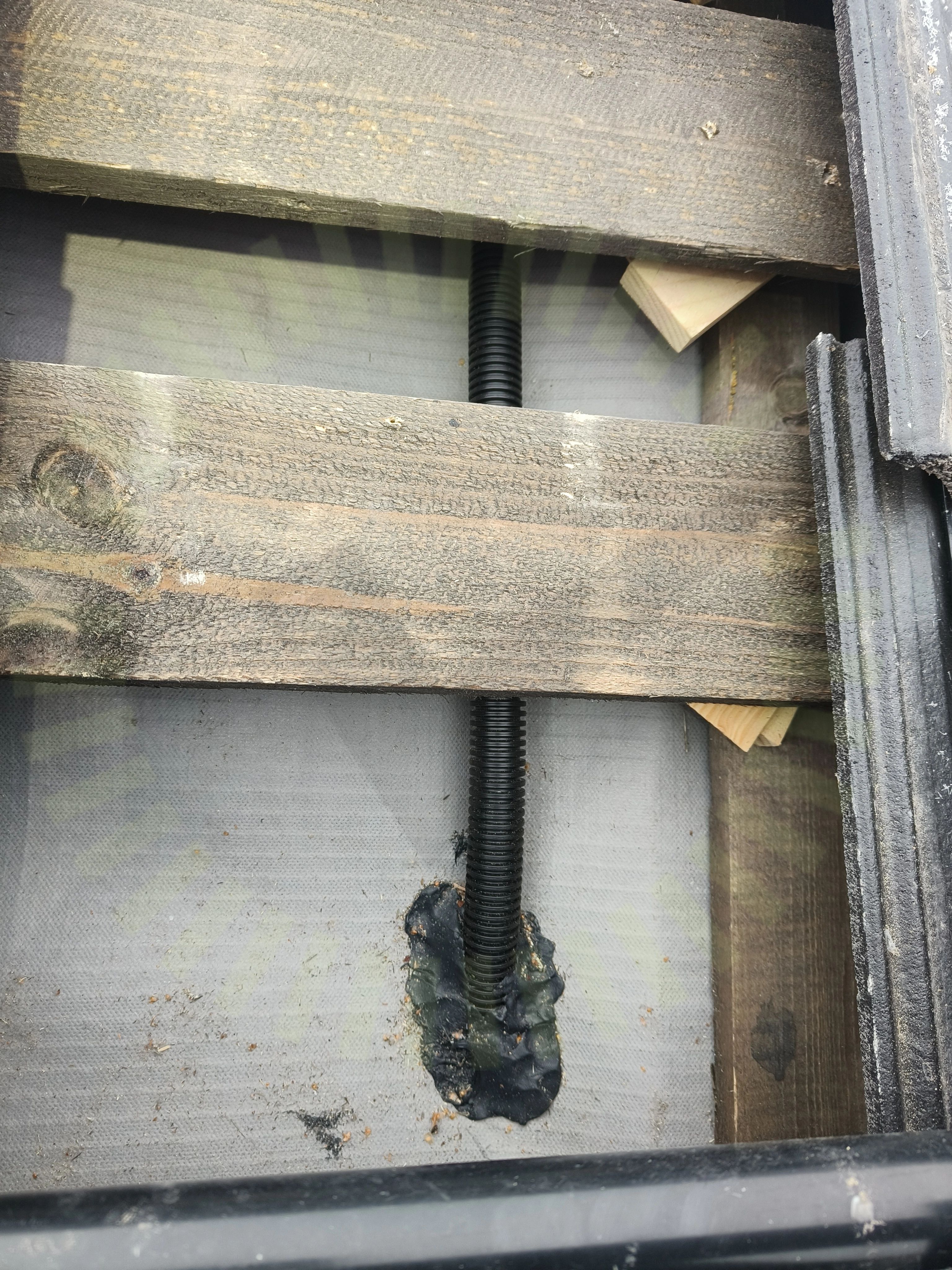

4.3 Takgenomföring
Inte godkändLättundertak är skadat. Underlag för håltagning i tätskiktet saknas.
Godkända kontrollpunkter
21/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Anmärkningar
1/6
5.1 Skydd mot beröring

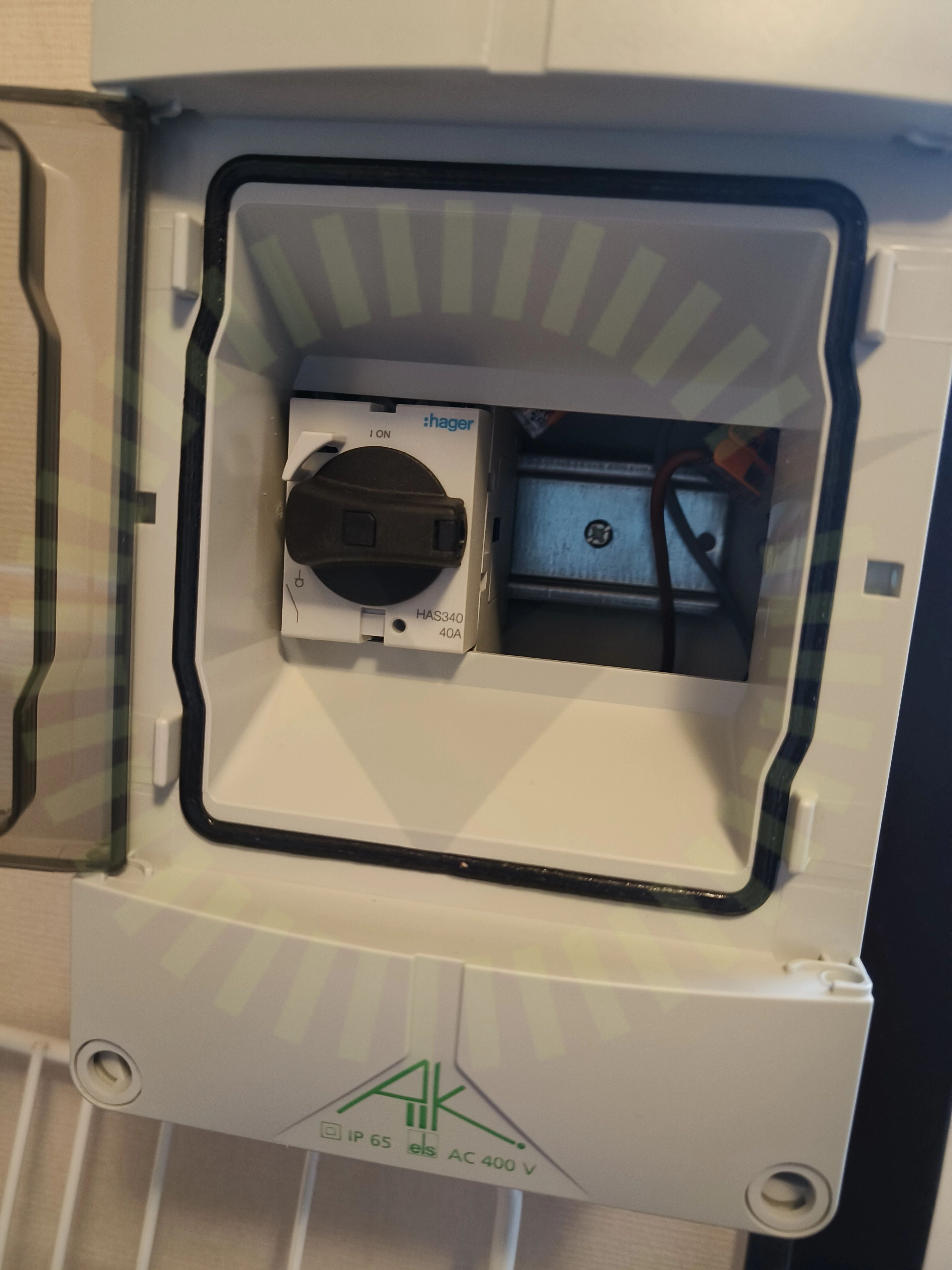

Inte godkändBeröringsskydd är inte uppfyllt. Täcklock saknas.
SS 436 40 00 (412.2.2)
Godkända kontrollpunkter
5/6FemledarsystemInfästningIP-KlassningKabelinföringarPlacering
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
5/36

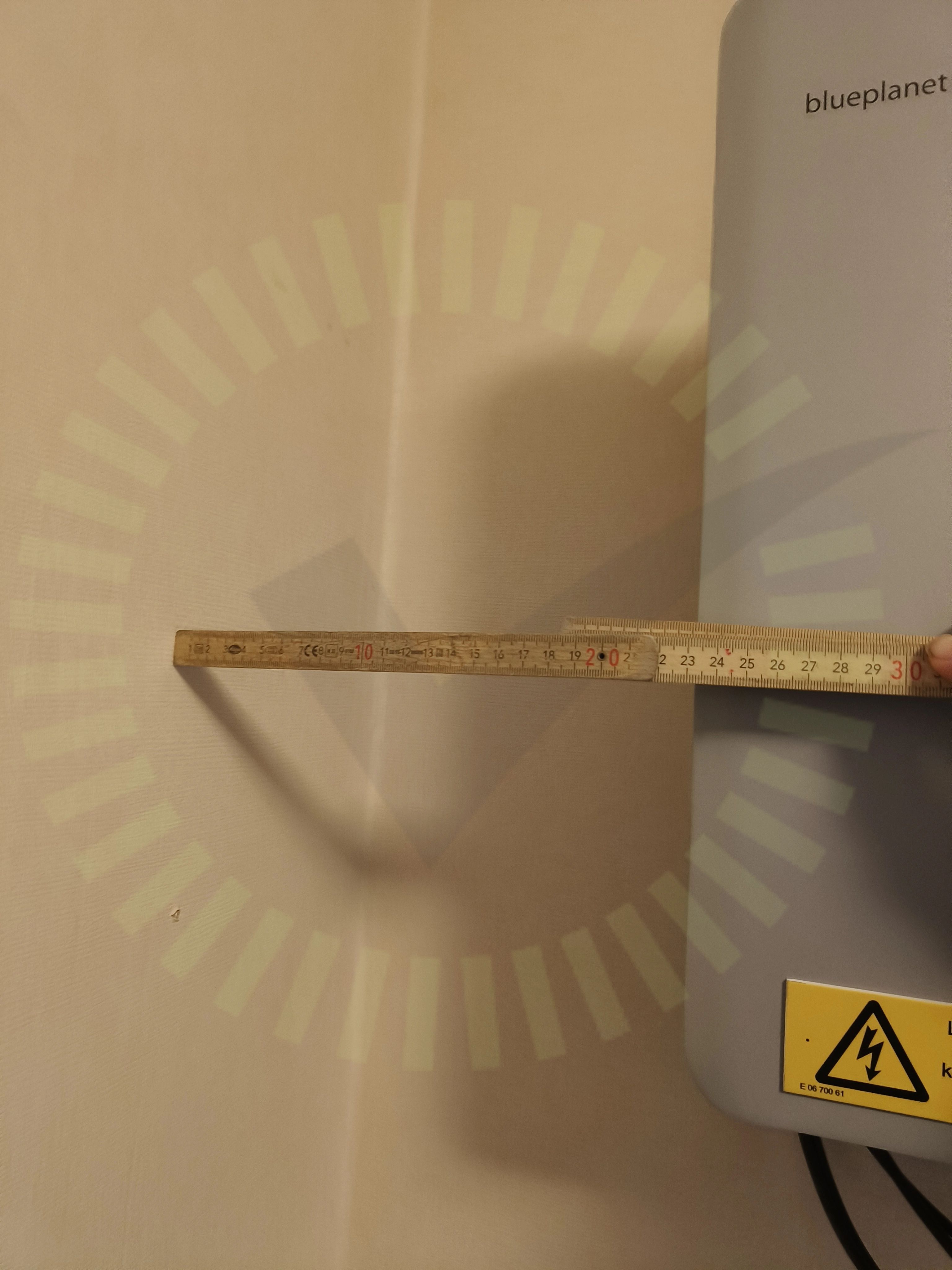

7.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är placerad för nära en vägg.
KACO: blueplanet 3.0 – 20.0 NX3 M2 Manual, Sida 12
7.2 Genomföringar

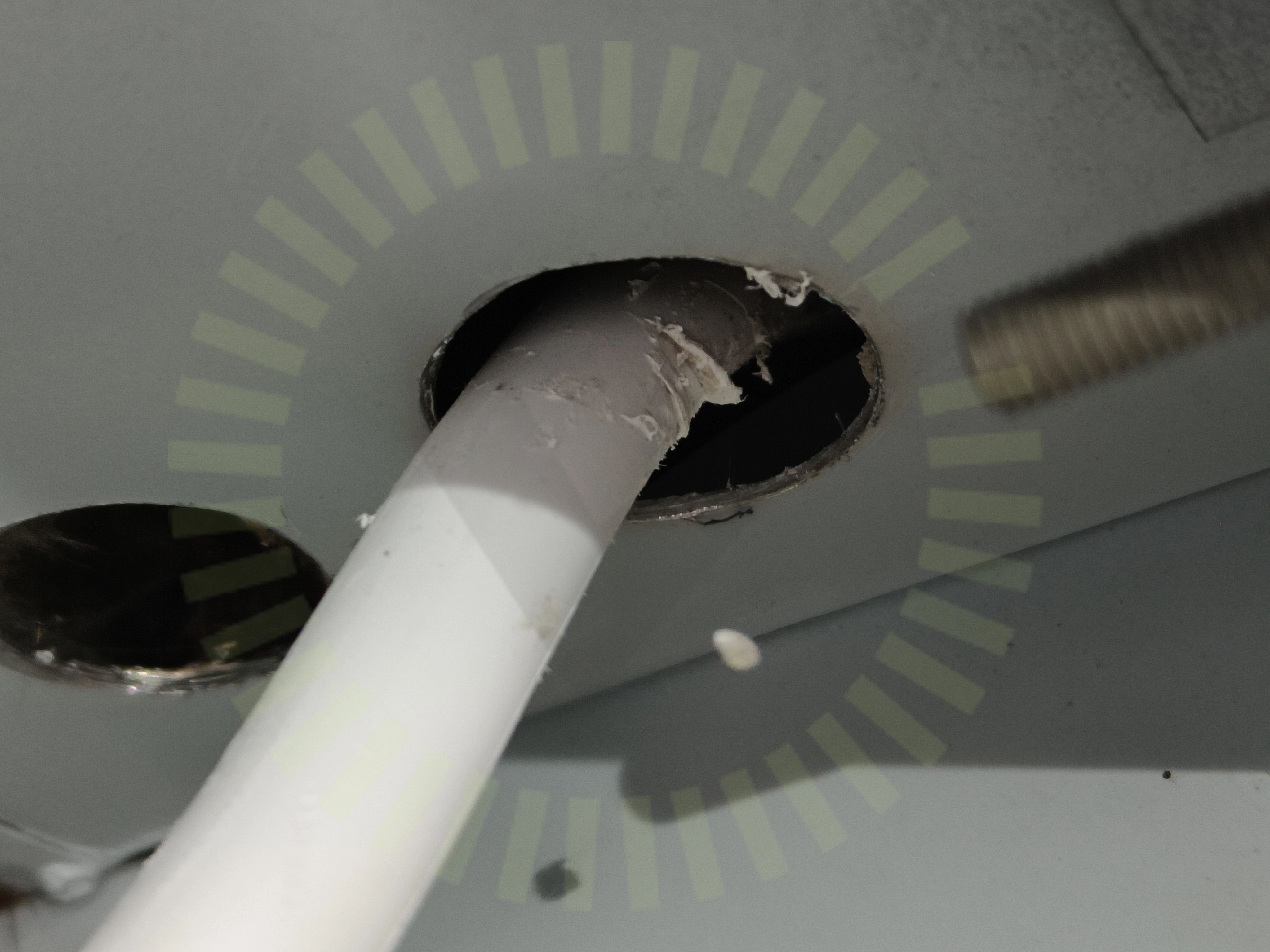

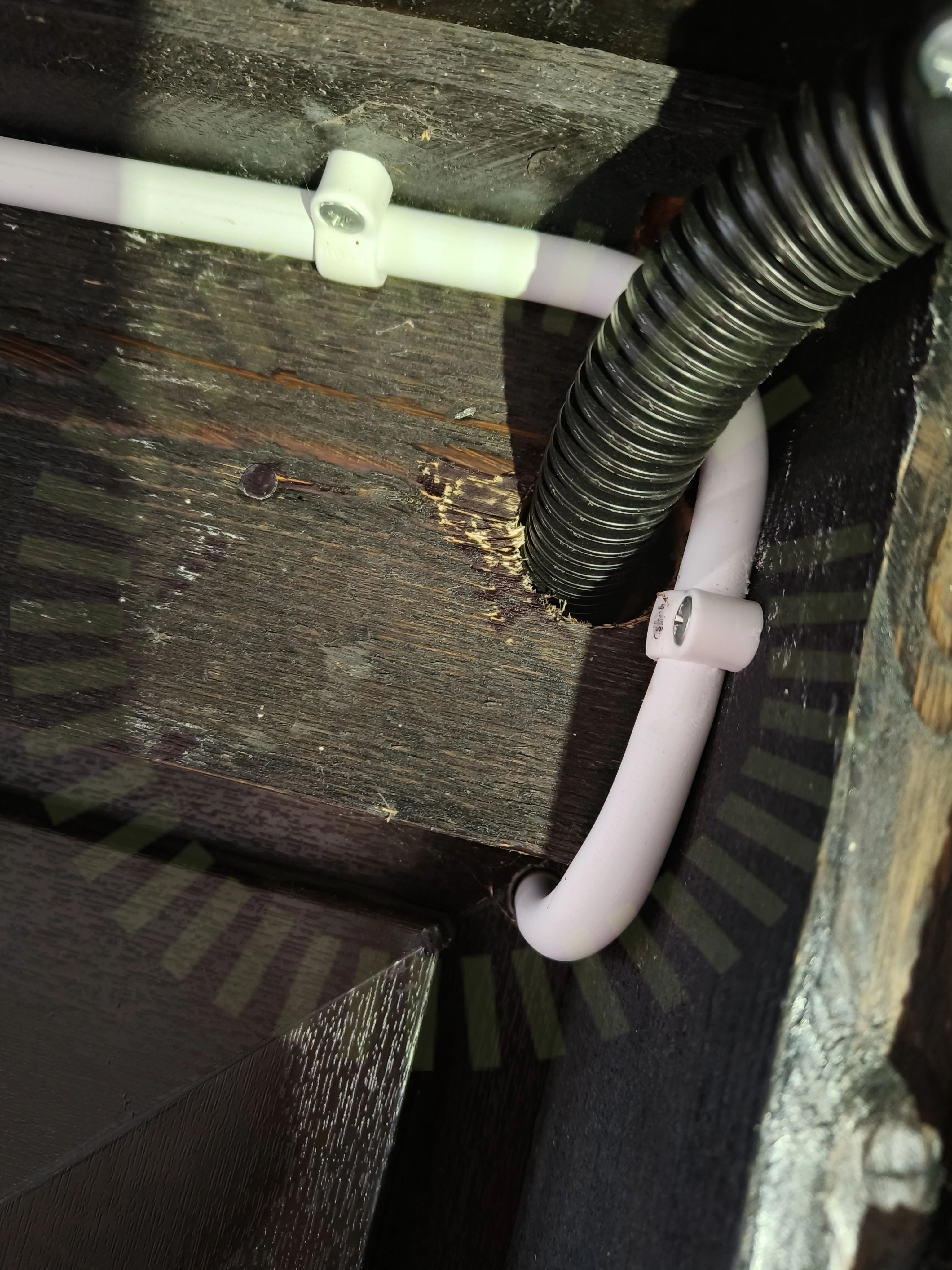

Inte godkändGenomföring inte tätad.
SS 436 40 00 (527.2.1)

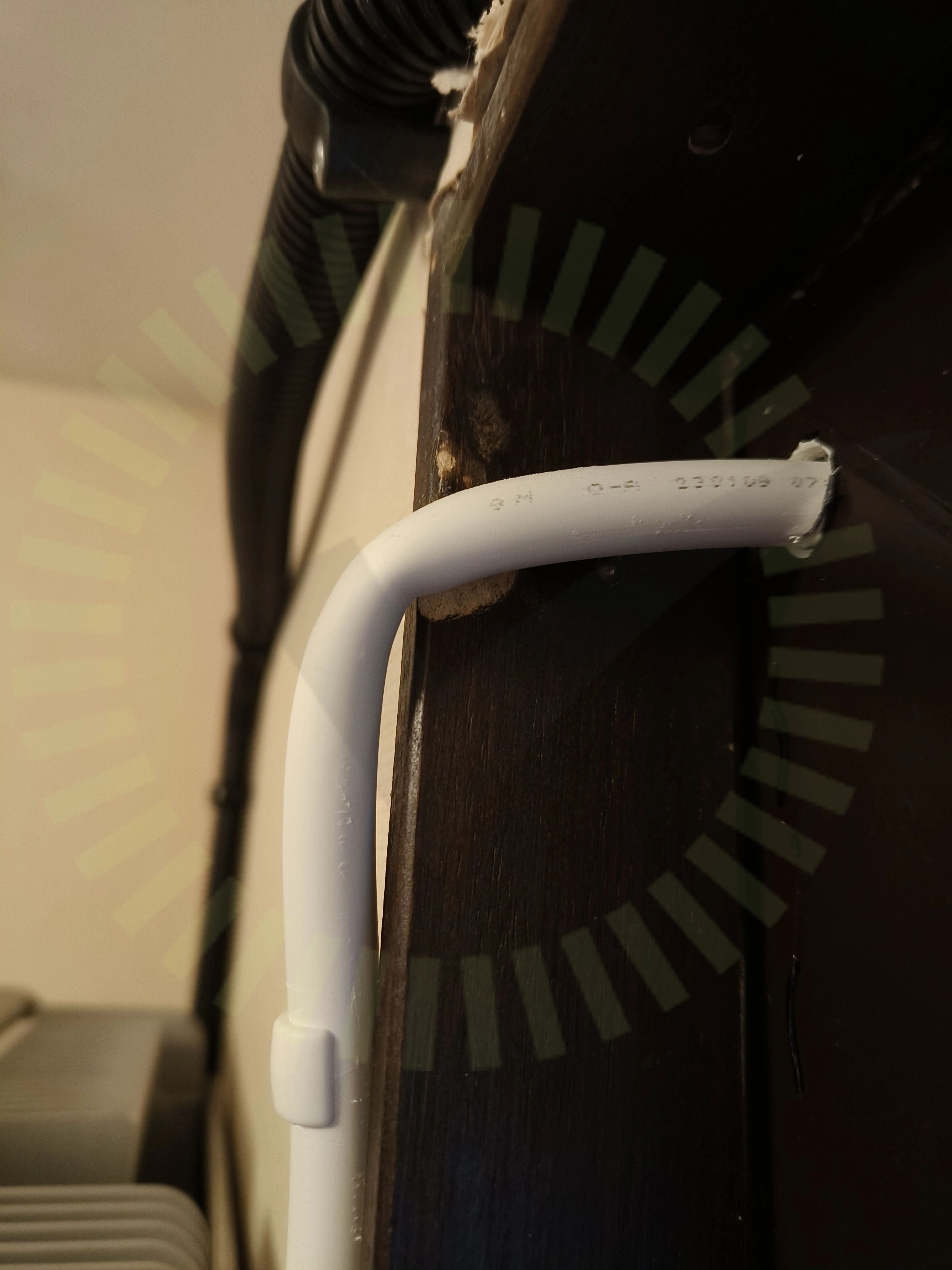

7.3 Kablagets böjradie
Inte godkändKabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.
SS 436 40 00 (522.8.3)
7.4 Skadat kablage
Inte godkändMantel på kablage skadat.

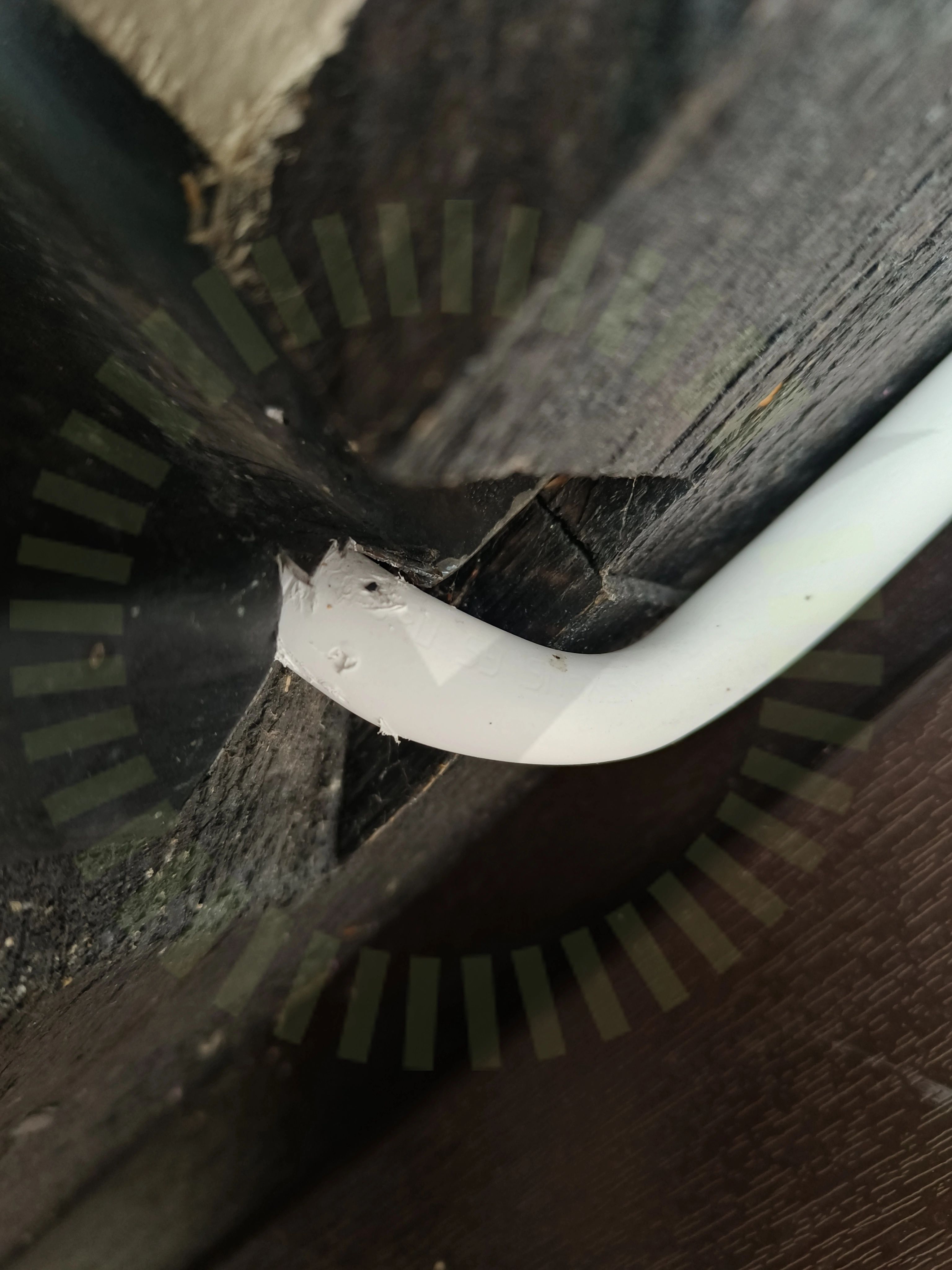

7.5 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
30/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter tätningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/36Strängdesign
