1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.6
Installation genom
Skandica Solar
Datum
12 september 2023
Ort
Olofstorp, Västra Götalands län
87% godkända13% ej godkända
Om installationen
PanelerRisen: RSM40-8
MontagesystemNordmount Panntak
VäxelriktareSunGrow: SH5-10RT
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/3

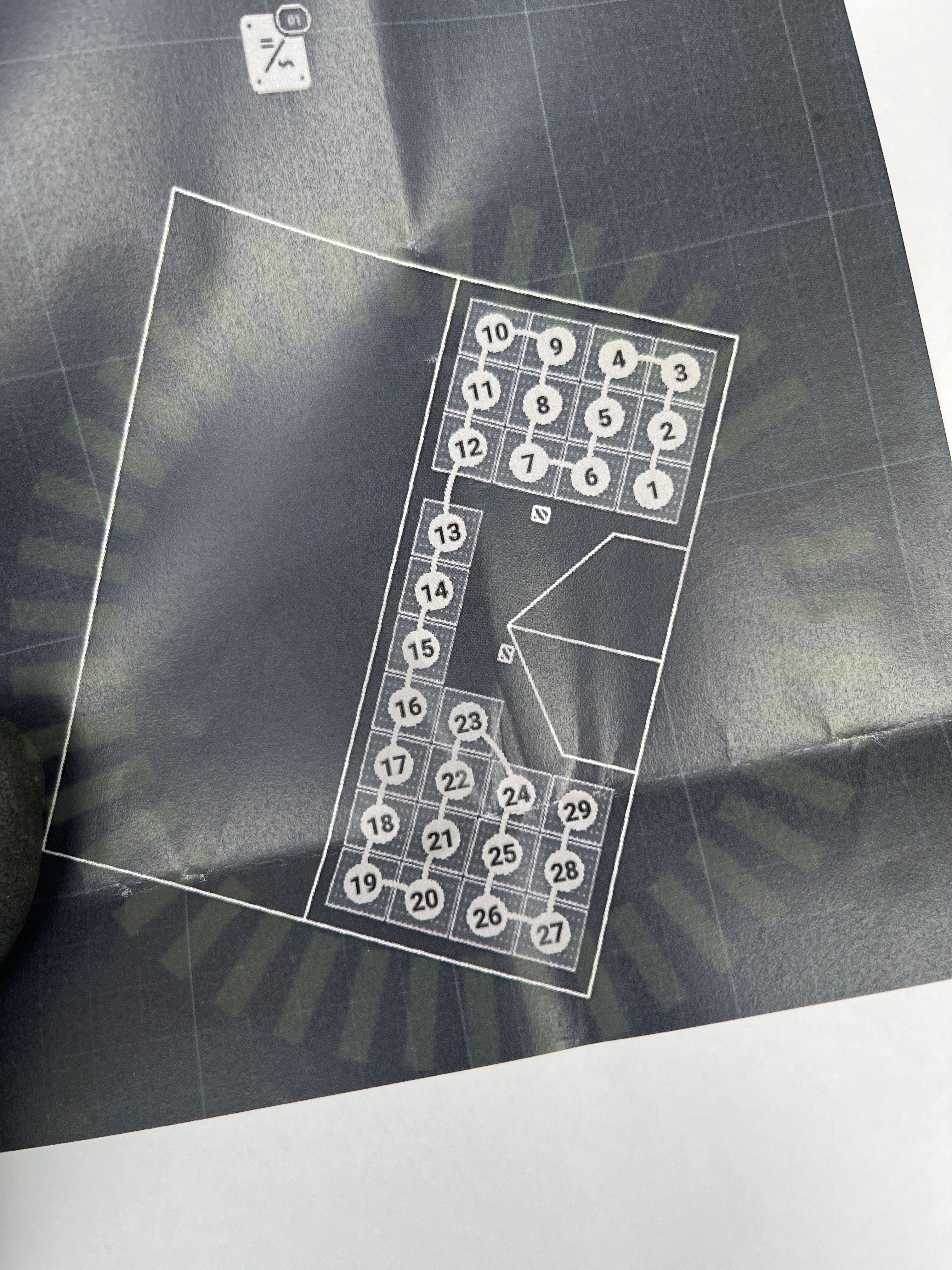

1.2 Strängschema
Inte godkändSträngschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Tak 1, Nordmount Panntak
Anmärkningar
2/23

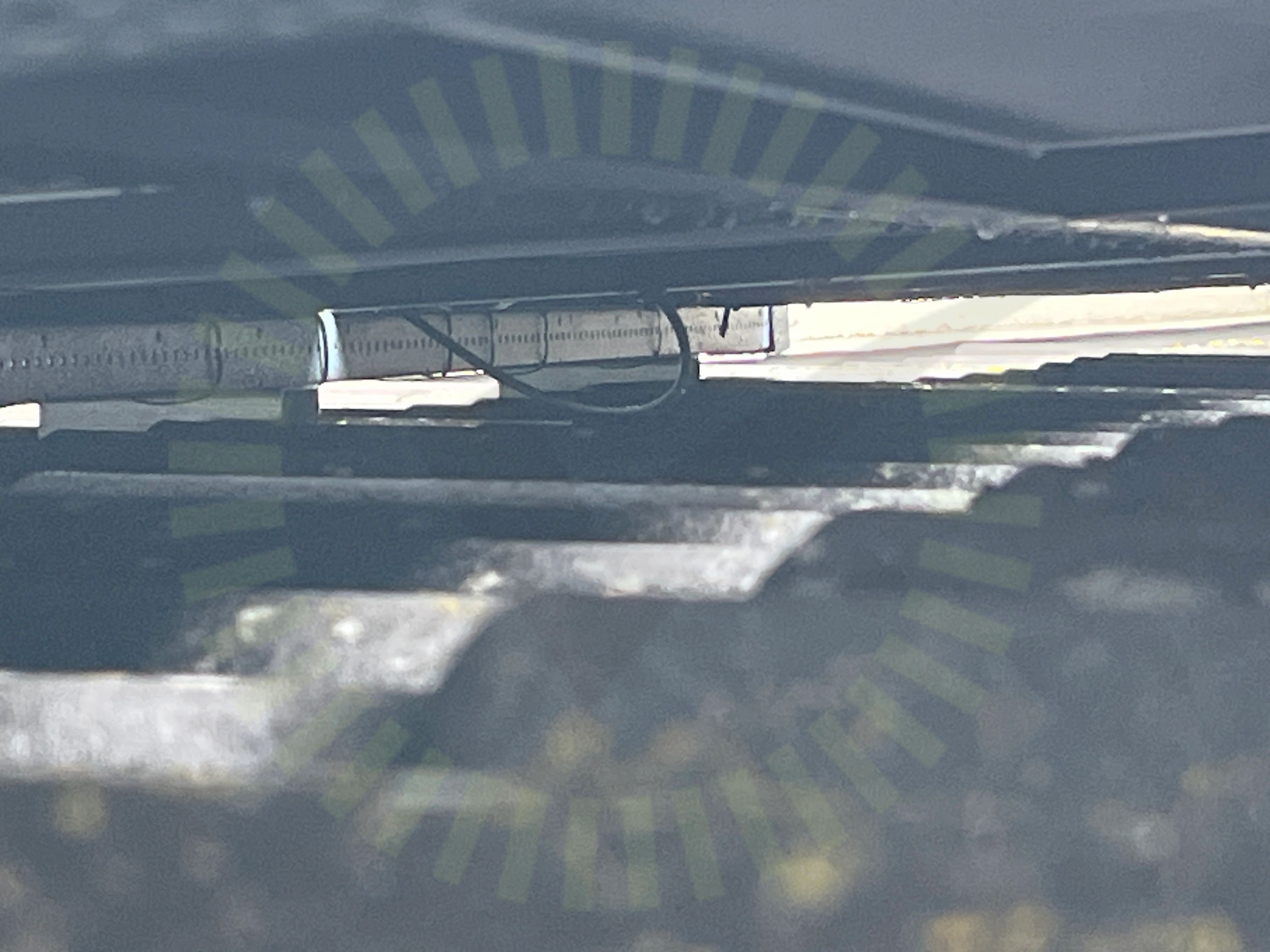

2.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
2.2 Takkrokarnas CC
Inte godkändInfästning är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd. Uppmätt ca 120cm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
21/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPanelramens höjdPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1, Risen: RSM40-8
Godkända kontrollpunkter
17/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning
Varselmärkning
Anmärkningar
1/5

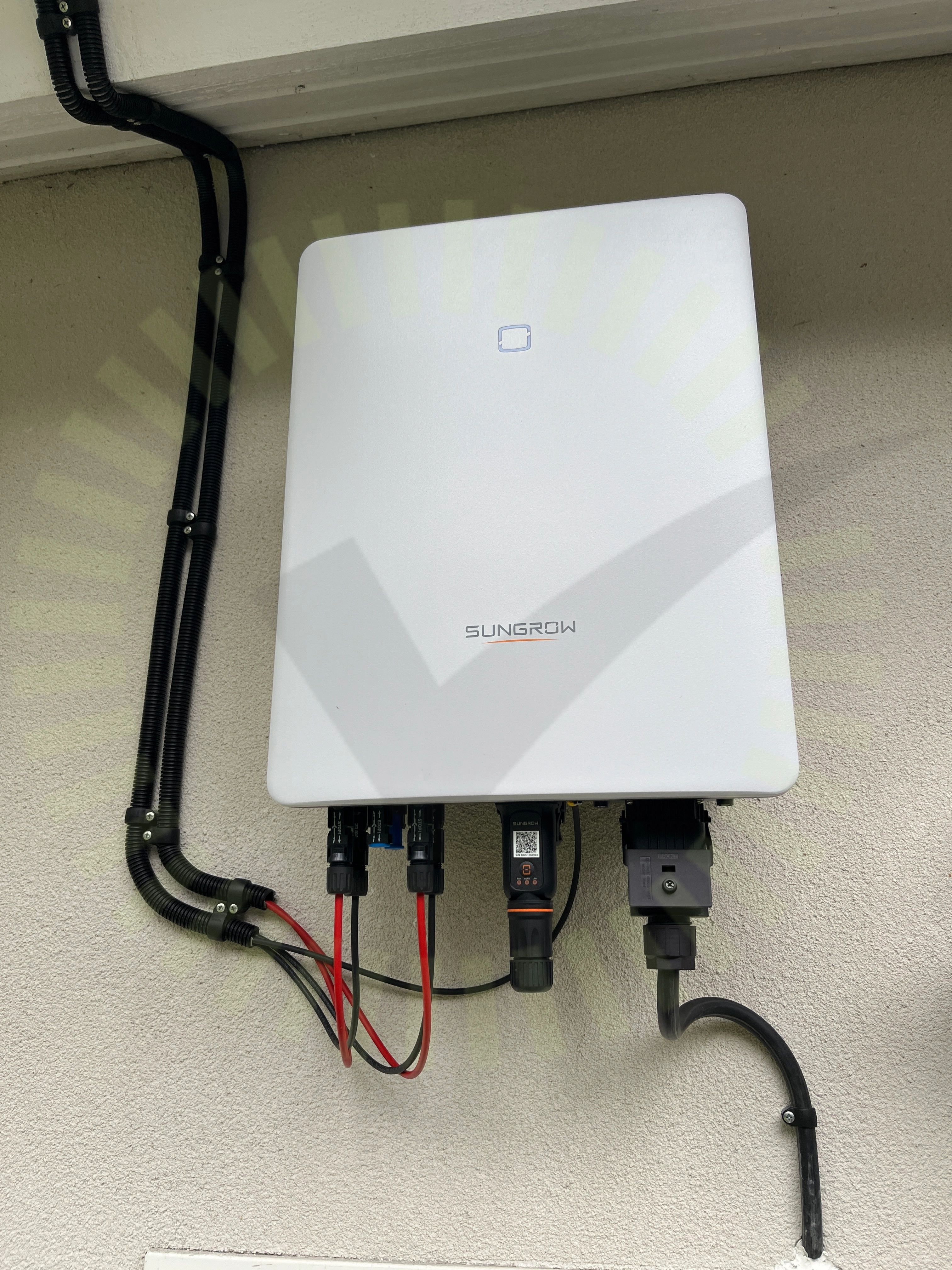

4.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
7/32

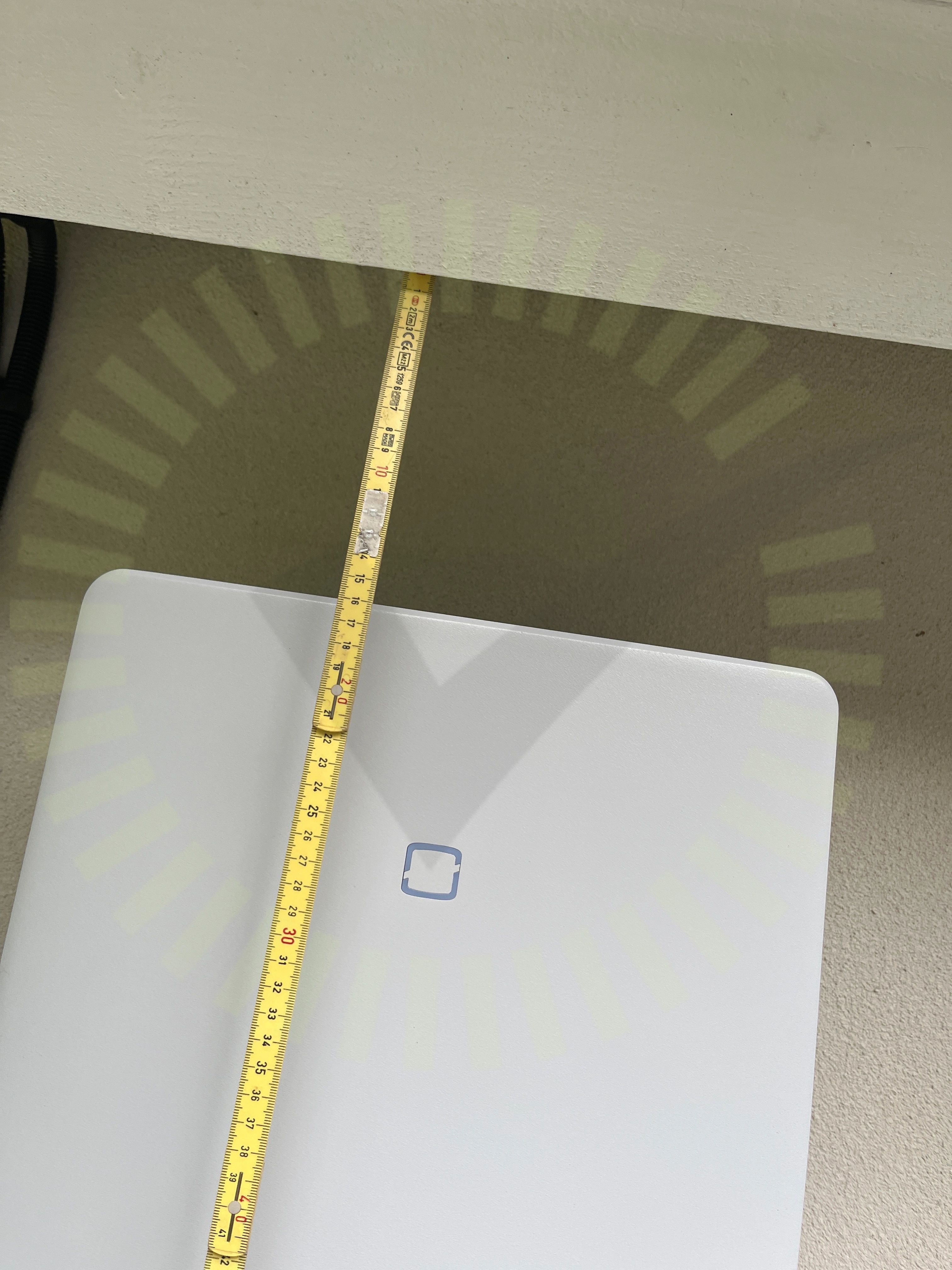

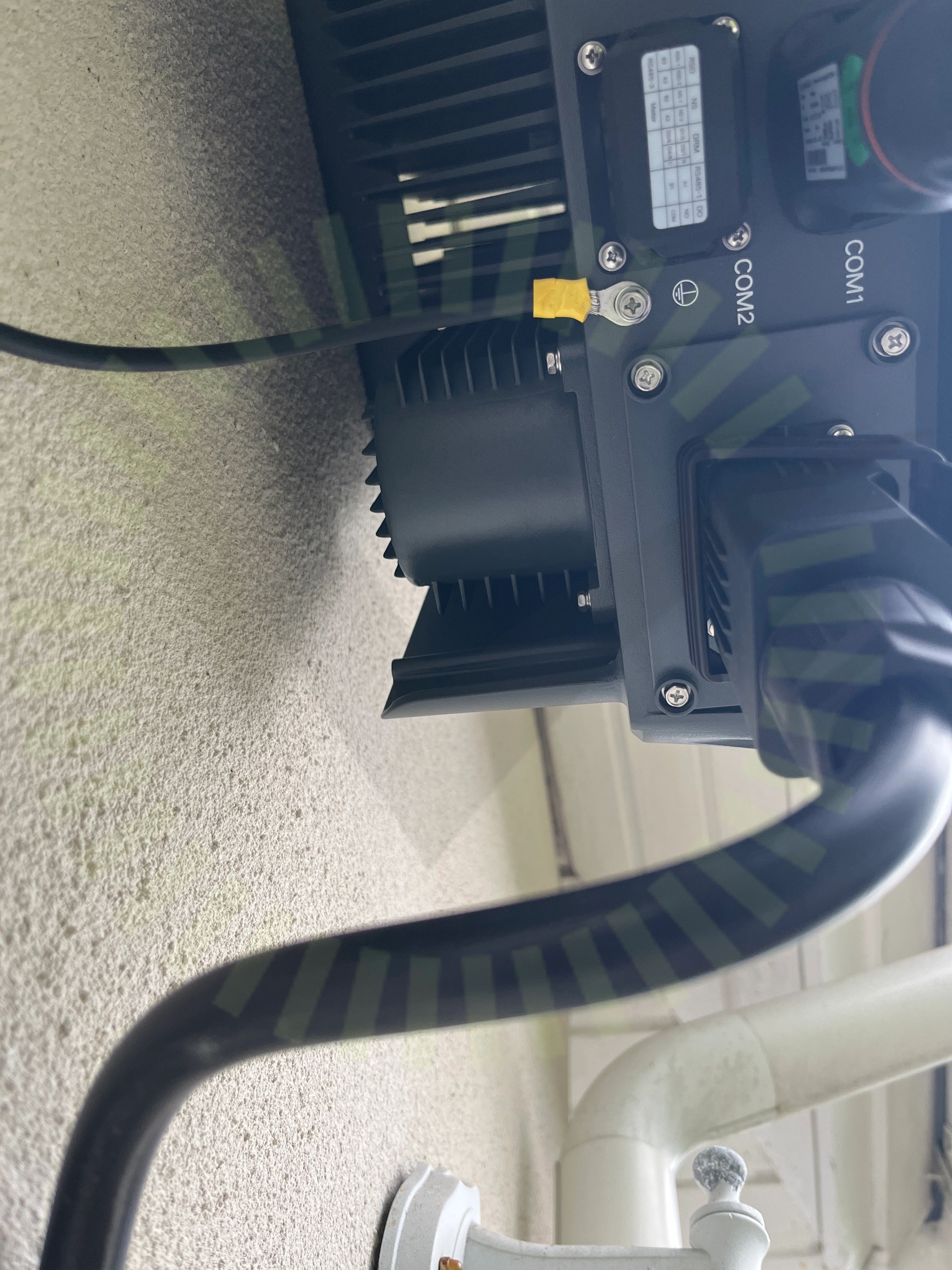

5.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
5.2 Jordfelsbrytare
RekommendationJordfelsbrytaren bryter tidigare än rekommenderat.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211

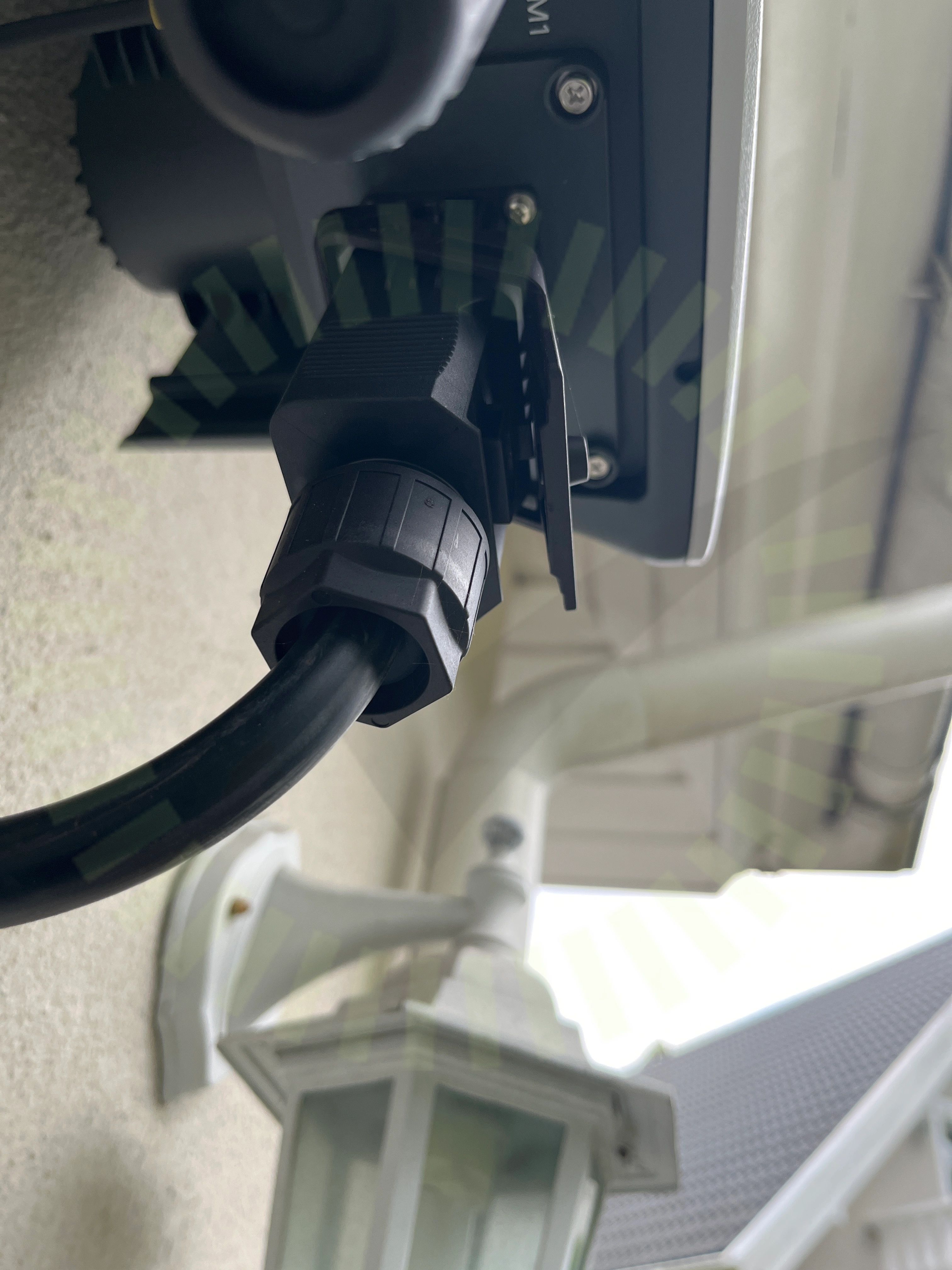

5.3 Förskruvning
Inte godkändSkruven till låsningen är inte dragen.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 54-55
5.4 Dubbel matning
Inte godkändStigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
5.5 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 40
5.6 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

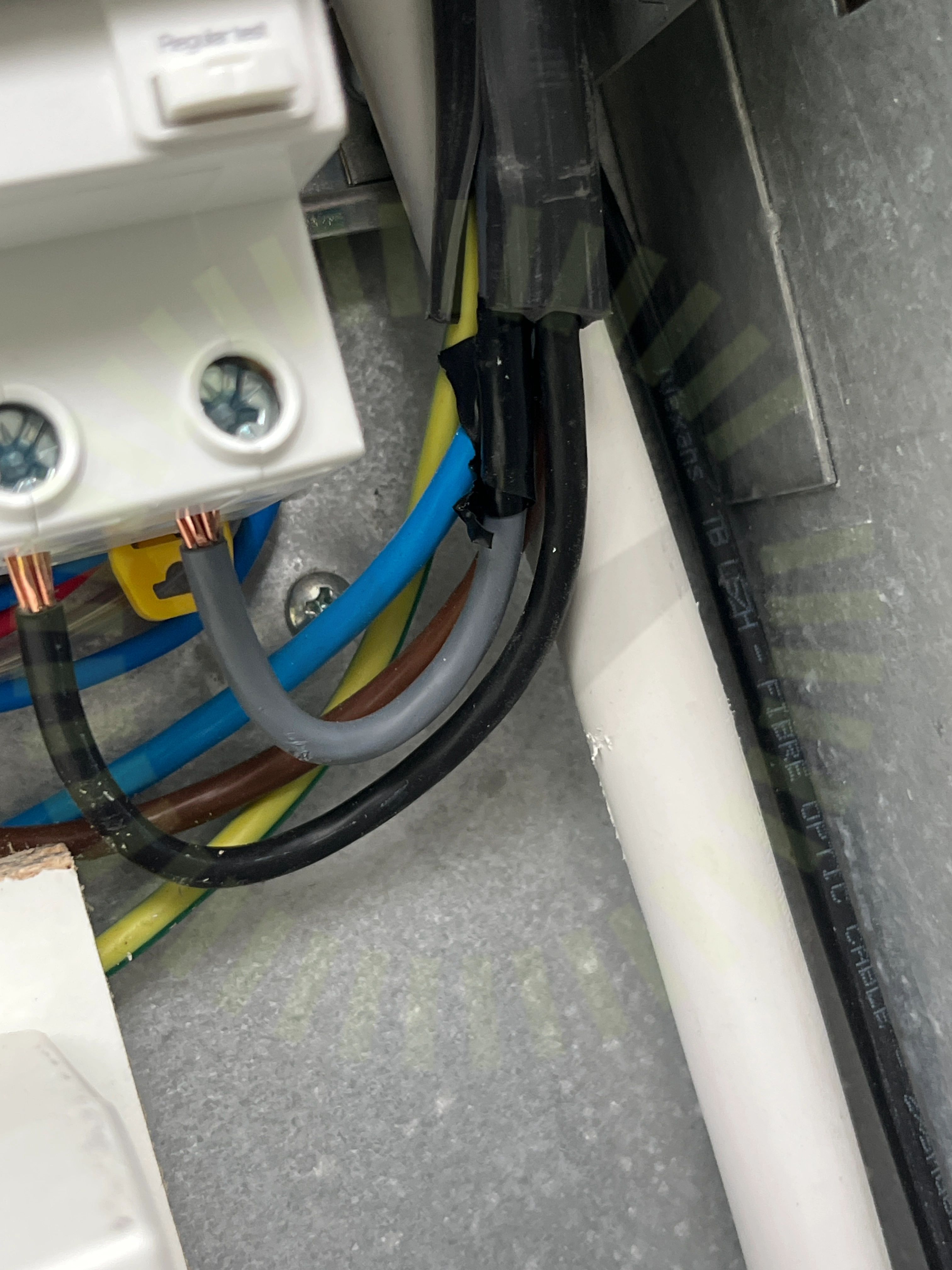

5.7 Skadat kablage
Inte godkändLedaren är troligtvis skadad under tejpen.
Godkända kontrollpunkter
24/32AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömGenomföringarHuvudsäkringInfästningKabeldimensioneringLikspänningskomponenterMärkningPlaceringSkarp kantStress på kontakterSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/32Strängdesign
