Besiktningsrapport

9.5

Installation genom

Nova Solar

Datum

21 augusti 2023

Ort

Torslanda, Västra Götalands län

PEN-ledare

Panelkablagets böjradie

Spänningar i ram

+ 3

93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000-12-25KTL-M5

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/6

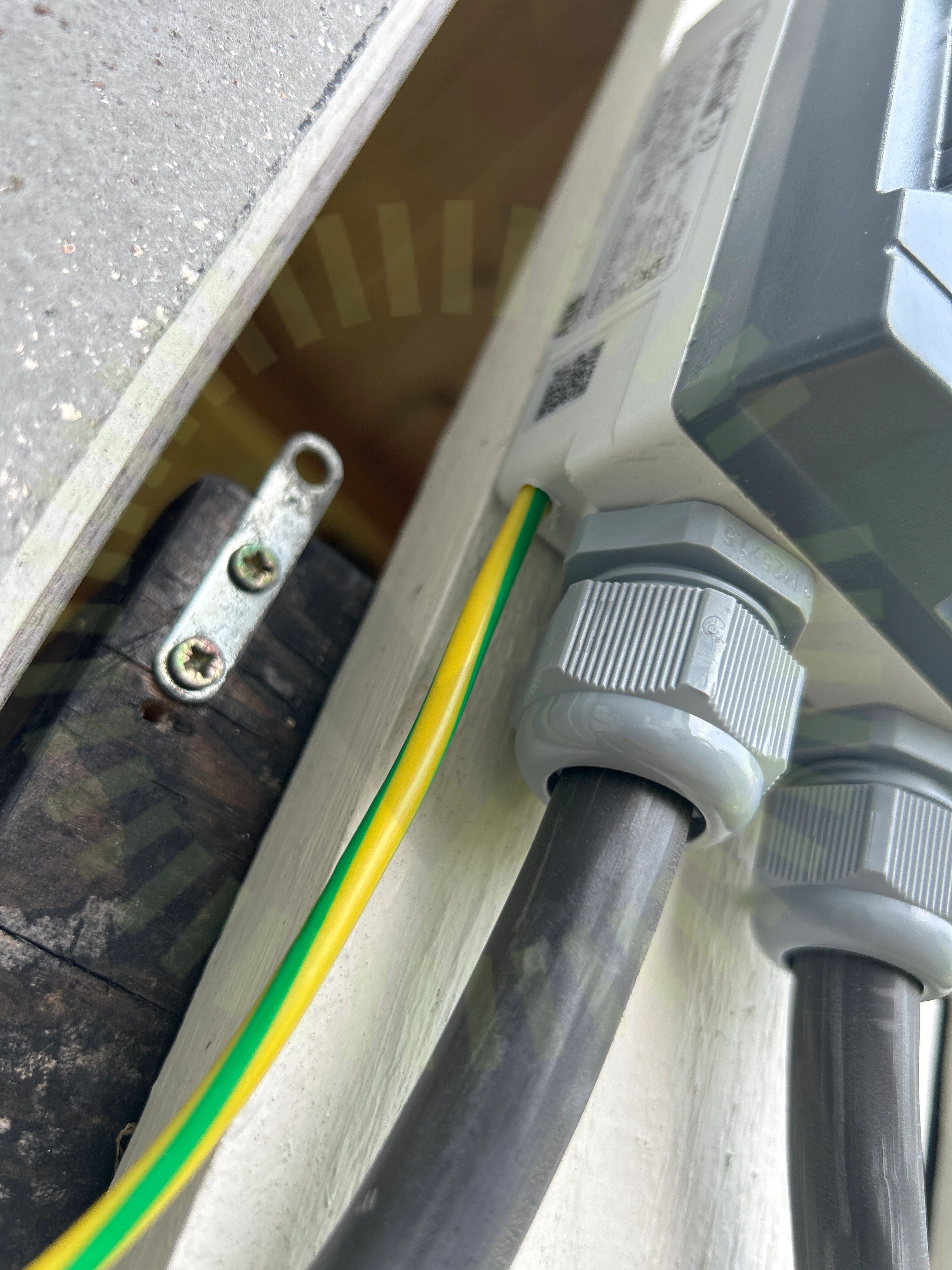

2.1 Förskruvningar

Inte godkänd

PE kabel saknar förskruvning och dragavlastning in i arbetsbrytare. Går att röra in och ut.

Godkända kontrollpunkter

5/6

AnslutningBöjradieEgenskaperInfästningPlacering

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

3/17

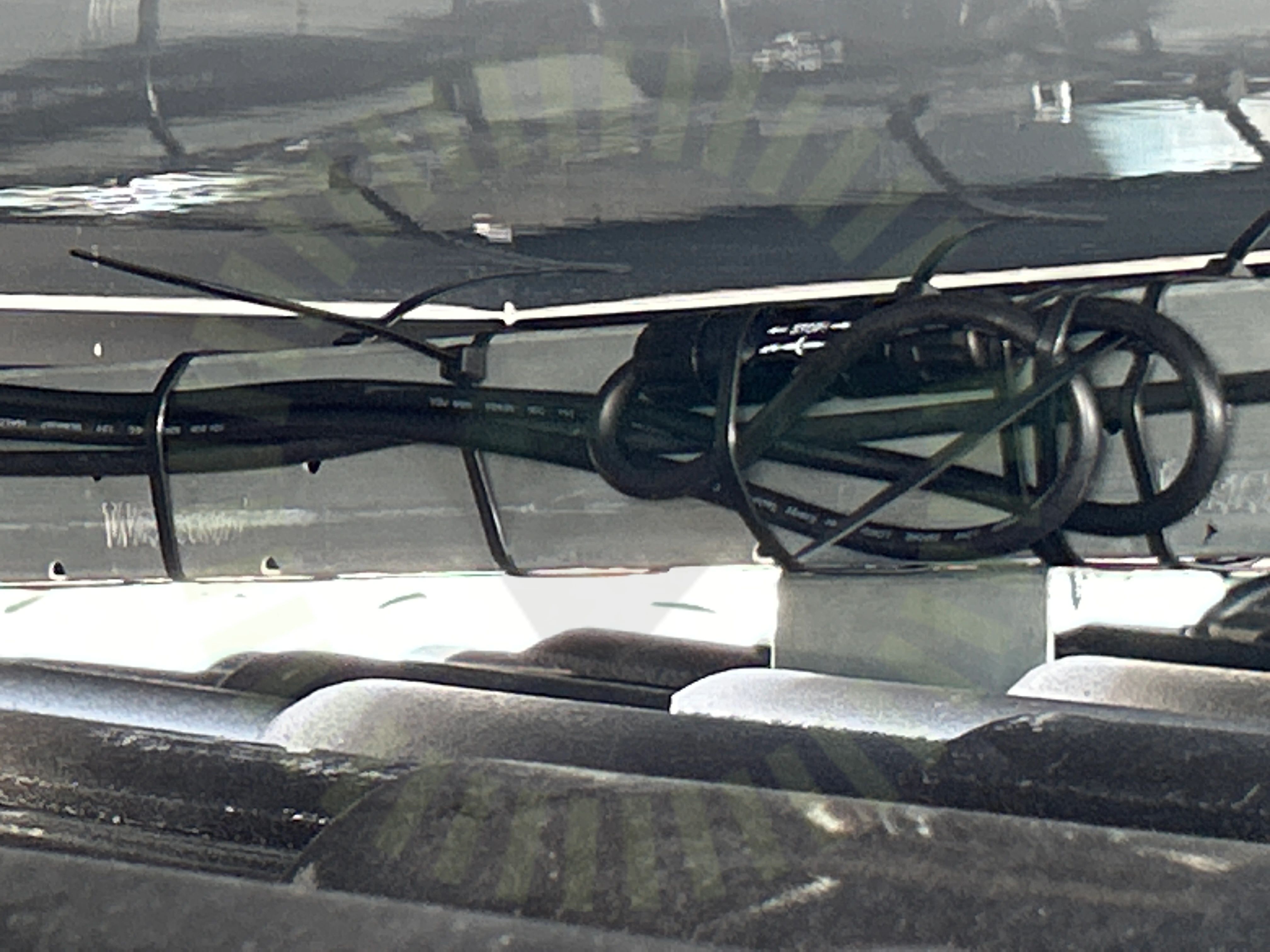

3.1 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

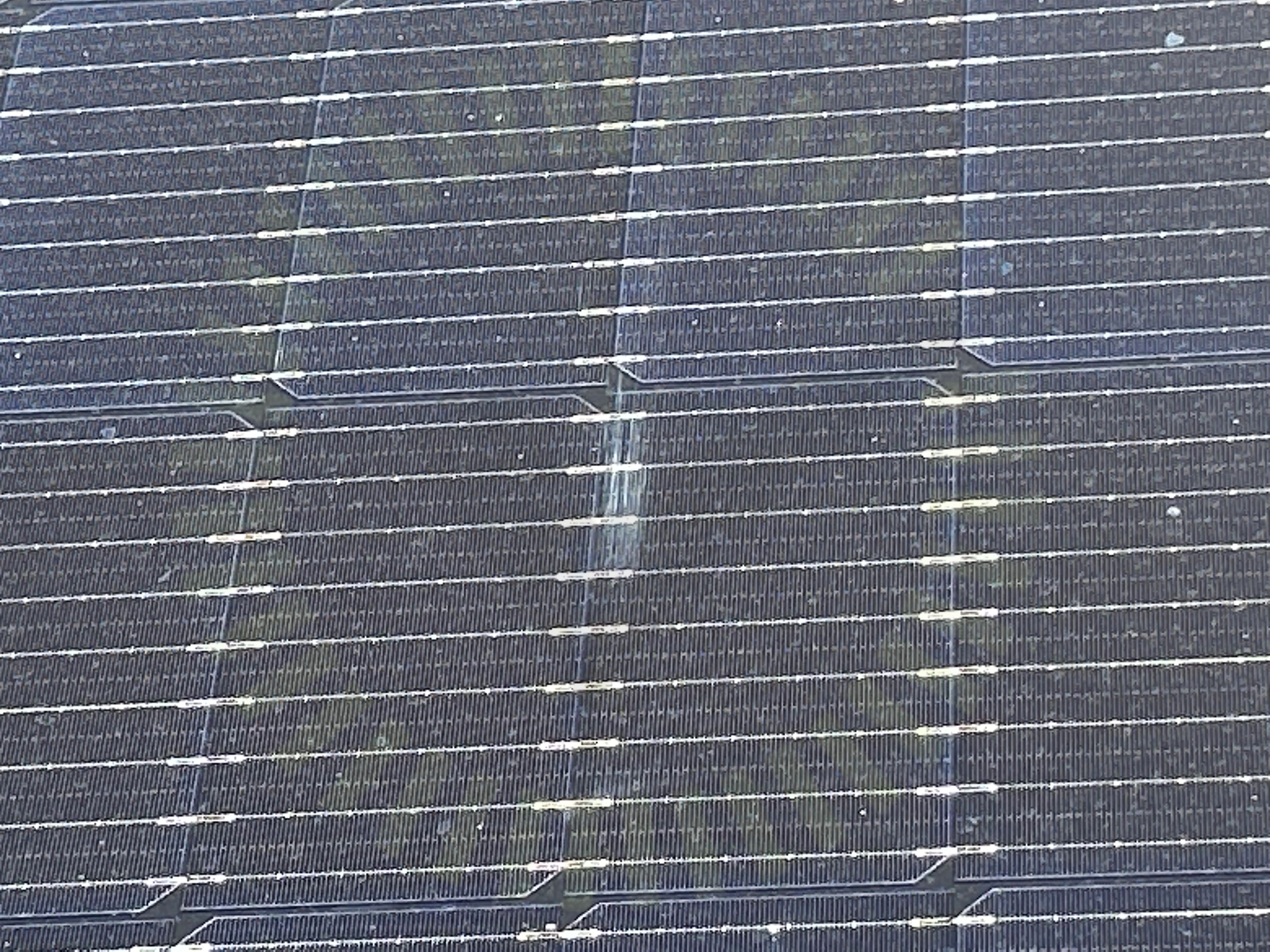

3.2 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

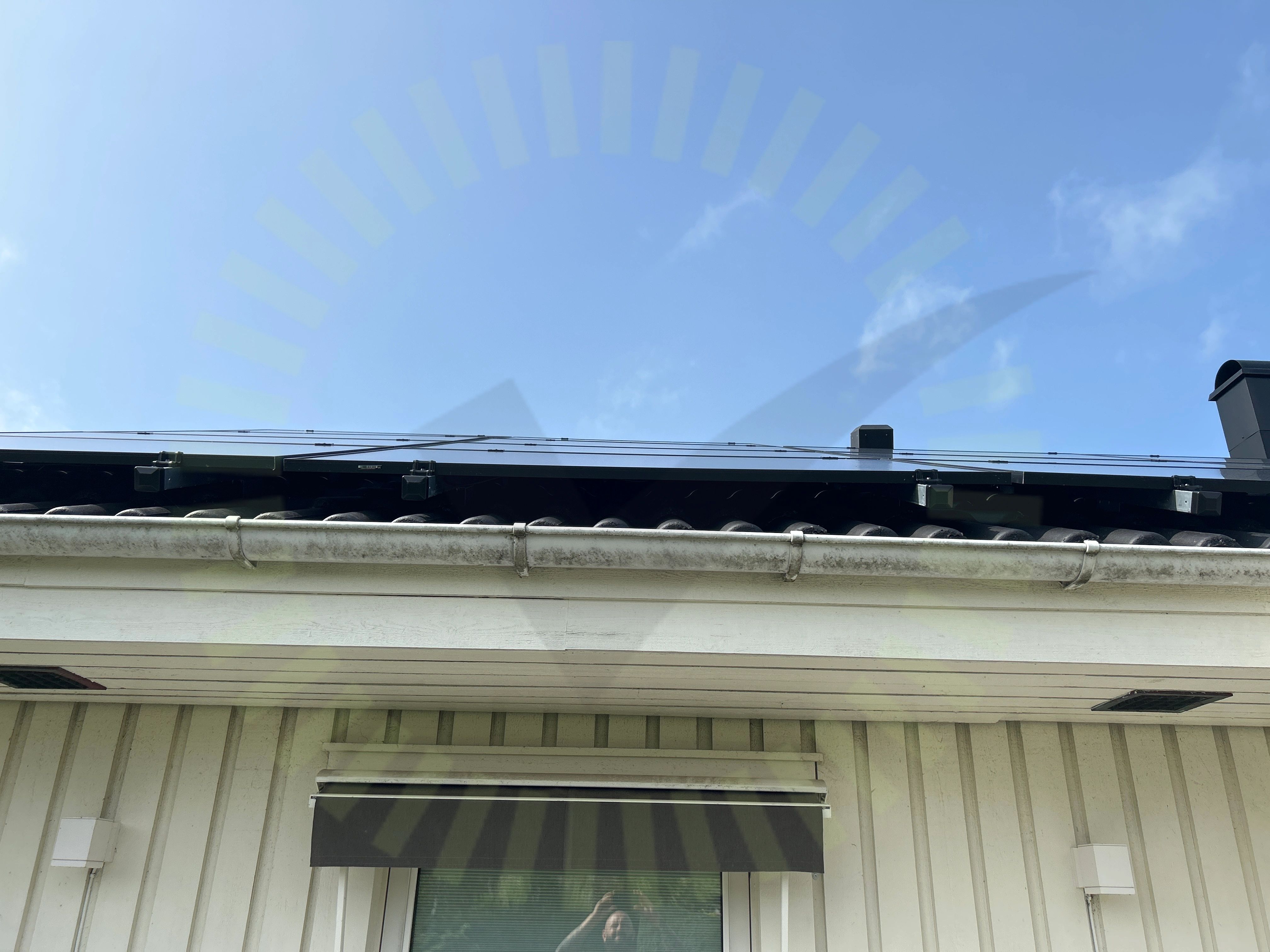

3.3 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen. Panelen har vridit sig.

Godkända kontrollpunkter

13/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPunktbelastningSkuggaStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

3/24

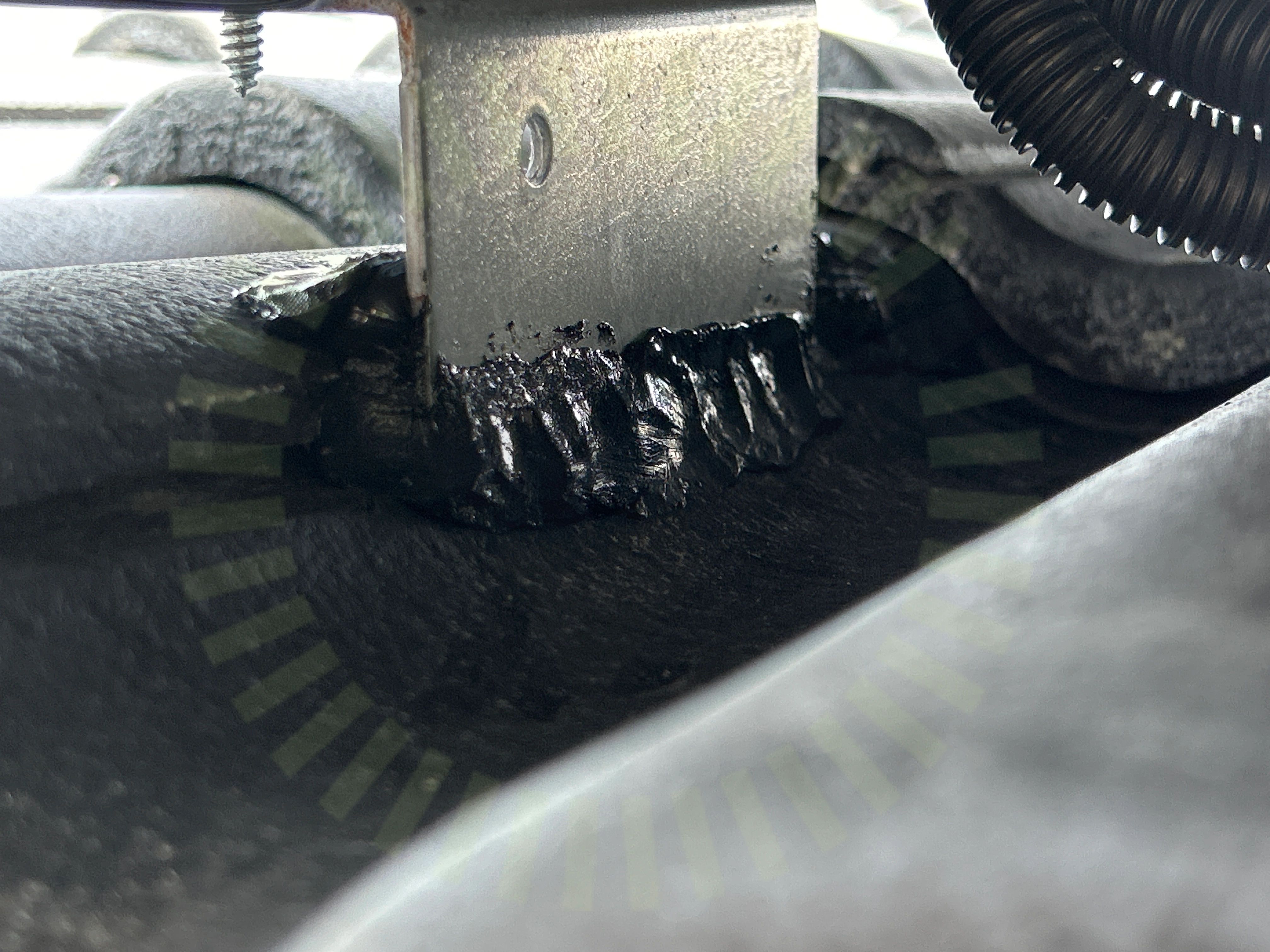

4.1 Skador

Inte godkänd

Skador noterade på delar av montagesystemet. Man har försökt minimera glipa efter urfasning men någon form av tätningsmassa.

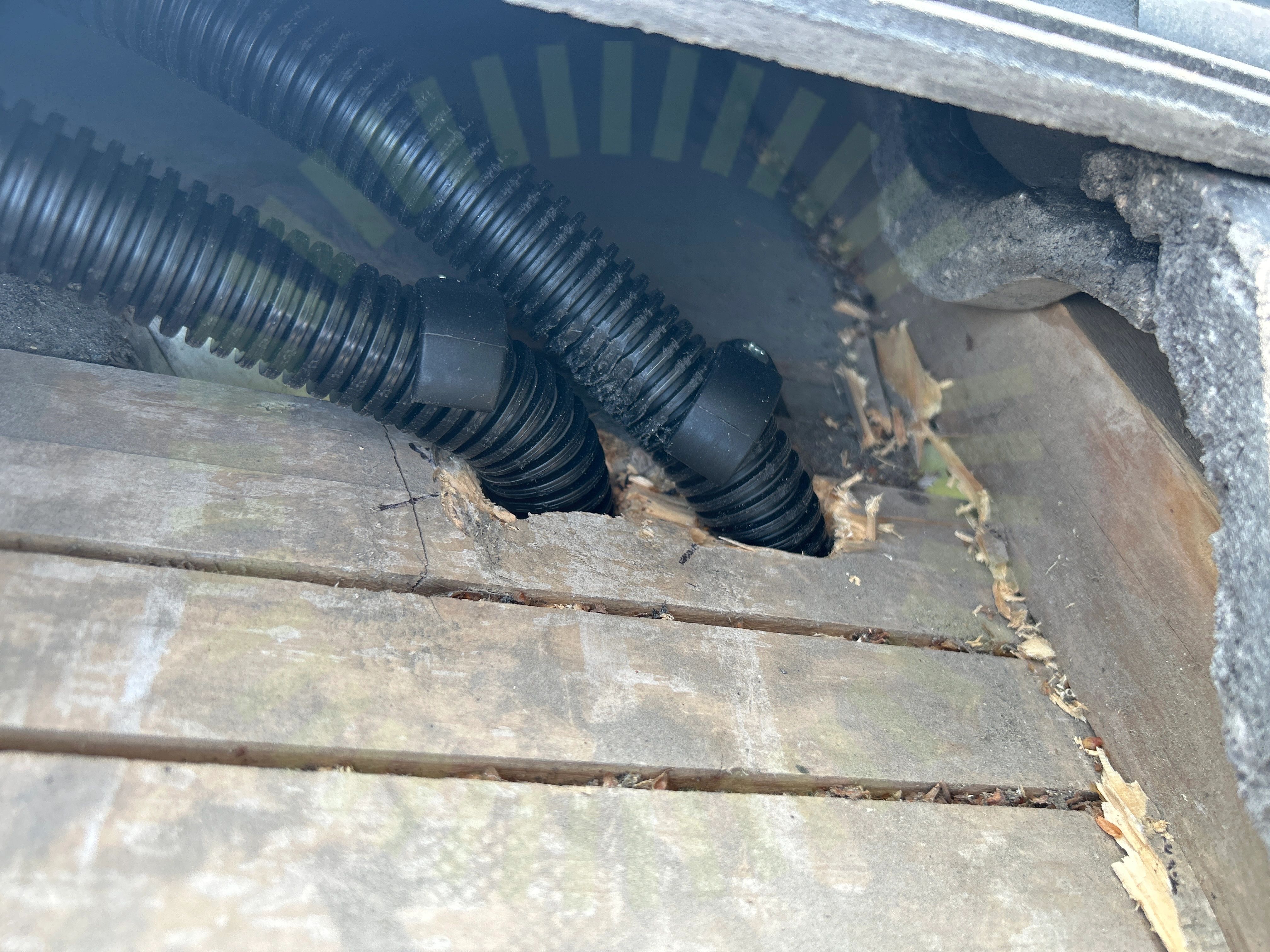

4.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Annan takhöjd än i lastberäkning. 3m i lastberäkning och 5m uppmätt.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

21/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningLäktinfästningMittklämma skruvMittklämmorPlaceringSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Undercentral

Anmärkningar

1/9

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

8/9

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

36/36

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
