Besiktningsrapport

9.4

Installation genom

SO Solkraft AB

Datum

17 november 2023

Ort

Vaxholm, Stockholms län

Beröringsskydd

Strängschema

Takgenomföring

+ 8

90% godkända10% ej godkända

Om installationen

PanelerSolitek: BLACKSTAR (SOLID Framed Glass/Glass) B.108

MontagesystemWeland Stål: Råspont

VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0

TillbehörSMA: Energy Meter

Installerad av SO Solkraft AB som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

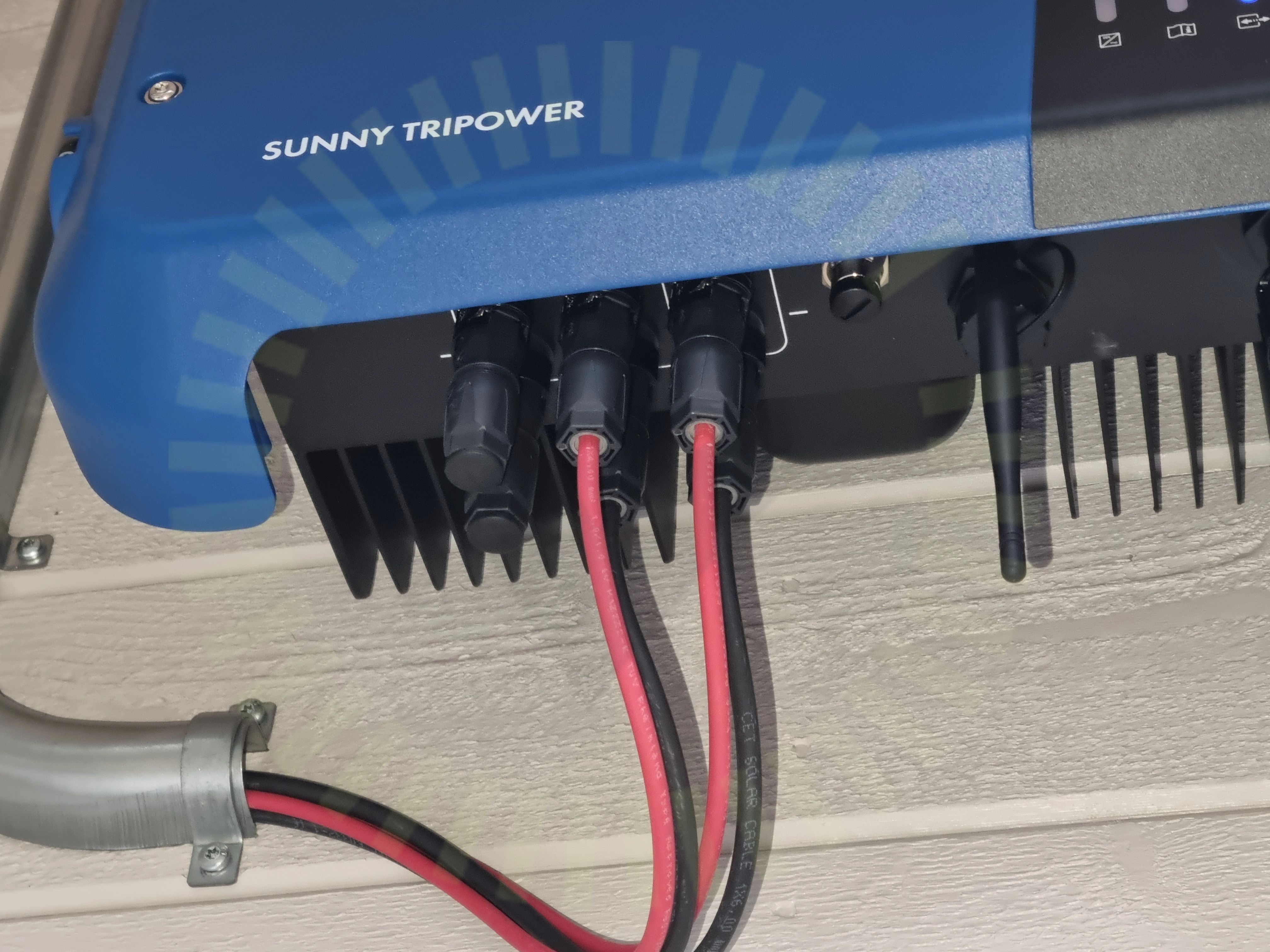

1.1 Strängschema

Inte godkänd

Strängar är inte uppmörkta vid växelriktare

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

Allmänt

Anmärkningar

3/3

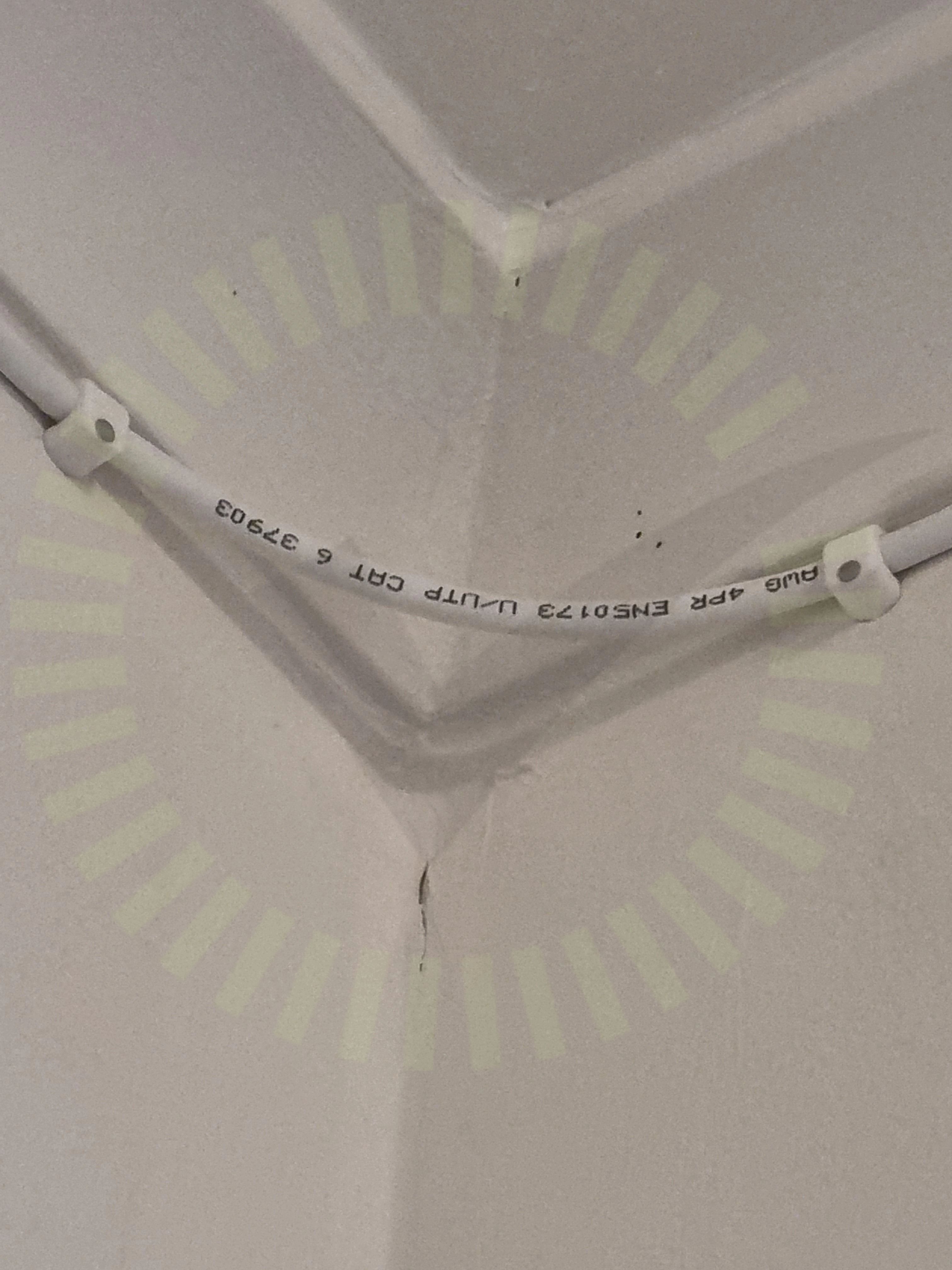

2.1 Kabeldragning

Kundkommentar

Kabelförläggning har inte följt vägg, ej estetiskt tilltalande installation och på utsidan följer kommunikationskabel inte längs med AC kabel.

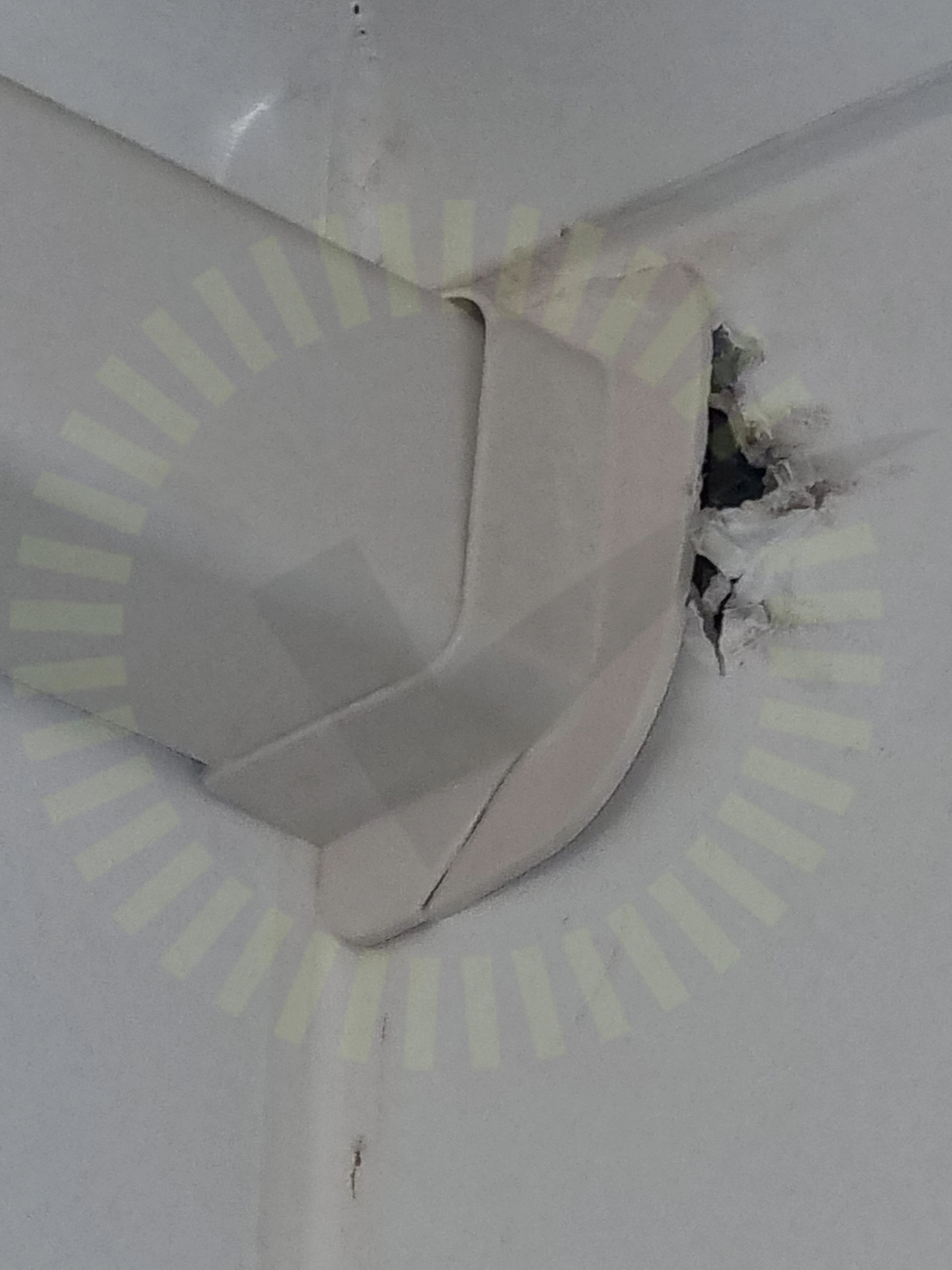

2.2 Skador på fasad

Kundkommentar

Skada på vägg där man har genomföring för kommunikationskabel.

2.3 Beröringsskydd

Inte godkänd

Saknas skydd för beröring i fasadmätarskåp bredvid växelriktarens säkring.

SMA: Energy Meter

Godkända kontrollpunkter

1/1

Smartmätare

SMA: SUNNY TRIPOWER 8.0 / 10.0

Anmärkningar

7/42

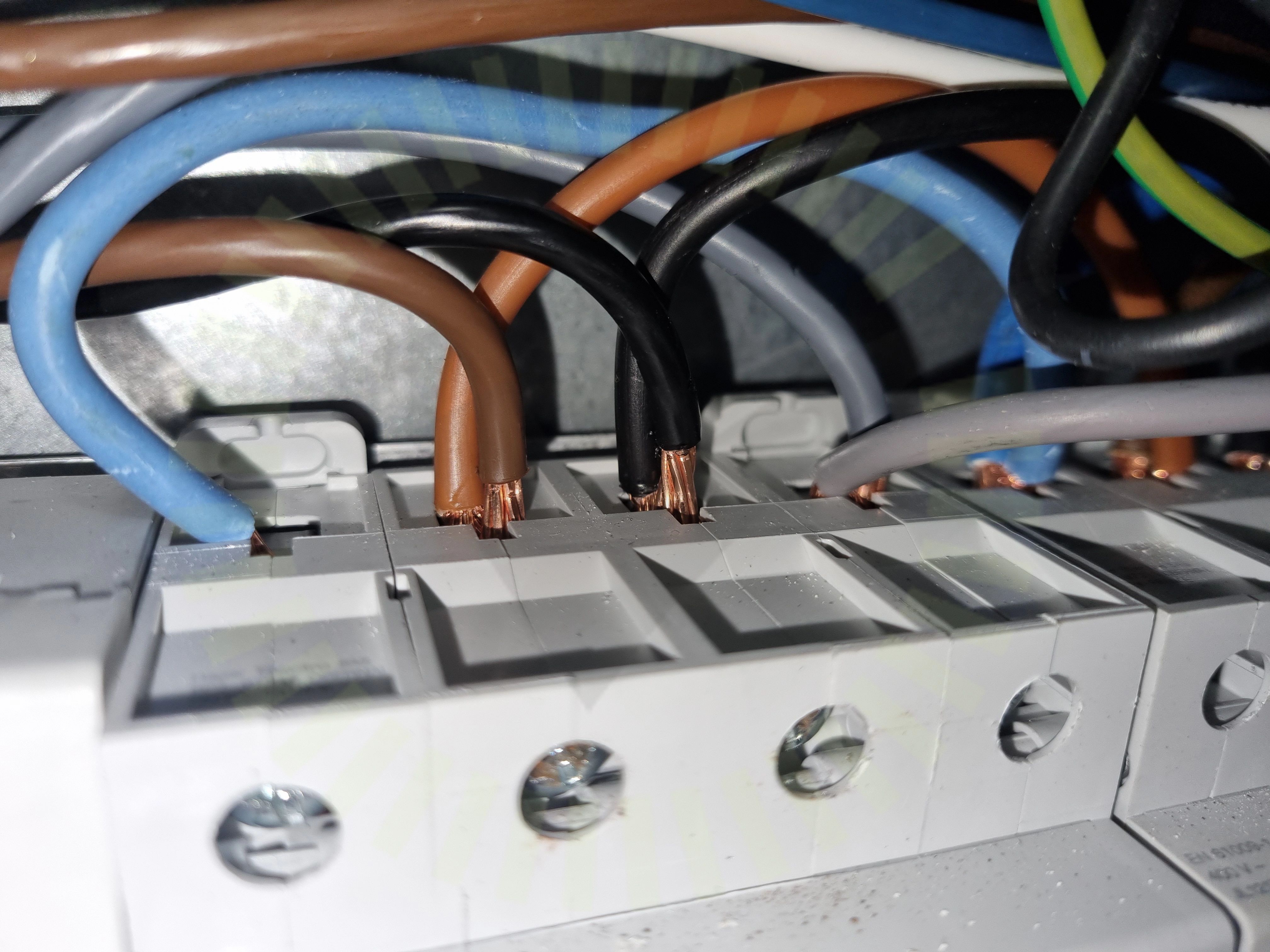

4.1 Anslutning av ledare

Inte godkänd

Ledare för långt uppskalade vid anslutning i plint.

SS 436 40 00 (134.1.4)

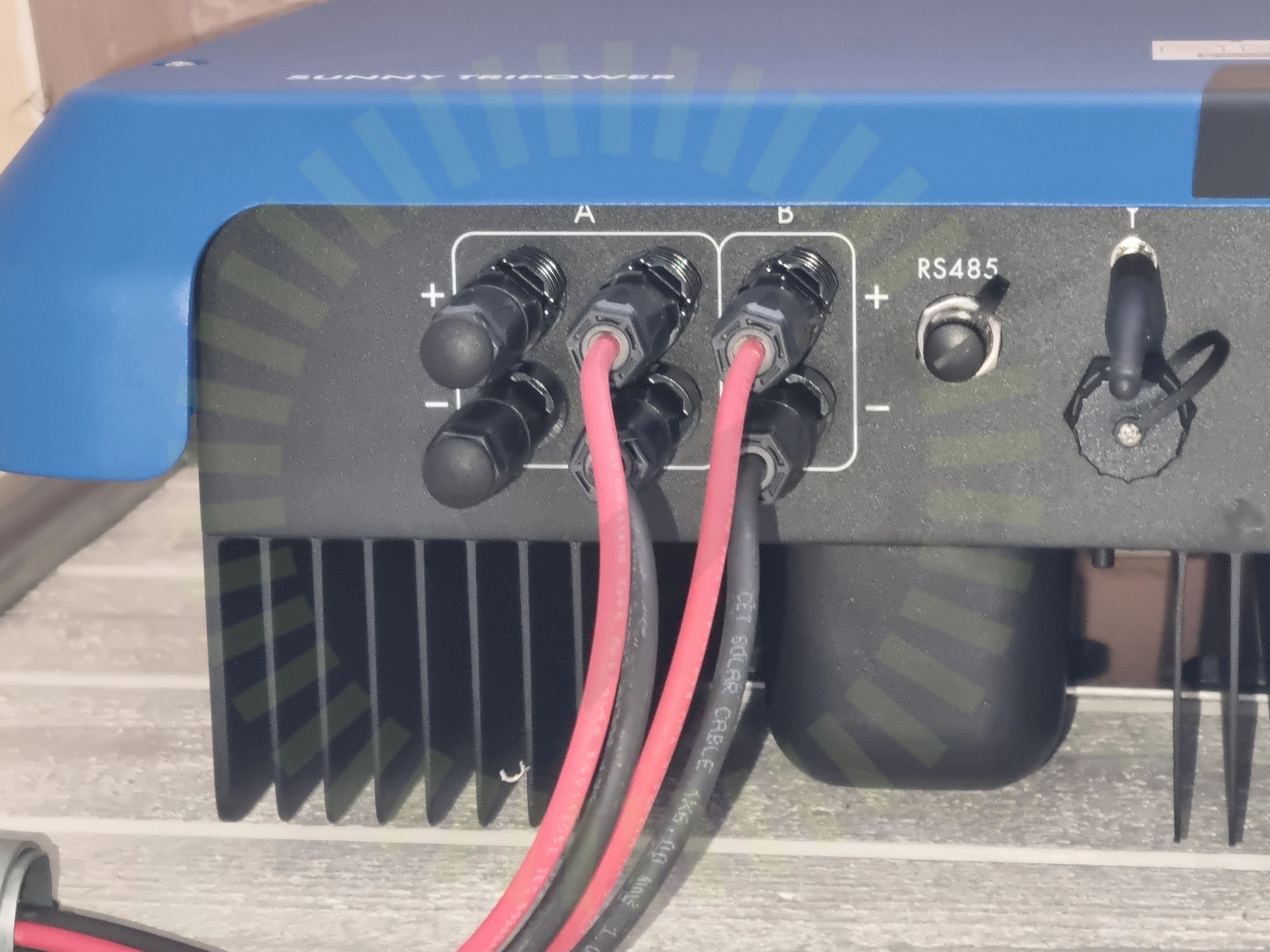

4.2 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion. Gäller för ingång B.

SMA: SUNNY TRIPOWER 8.0 / 10.0 Datasheet

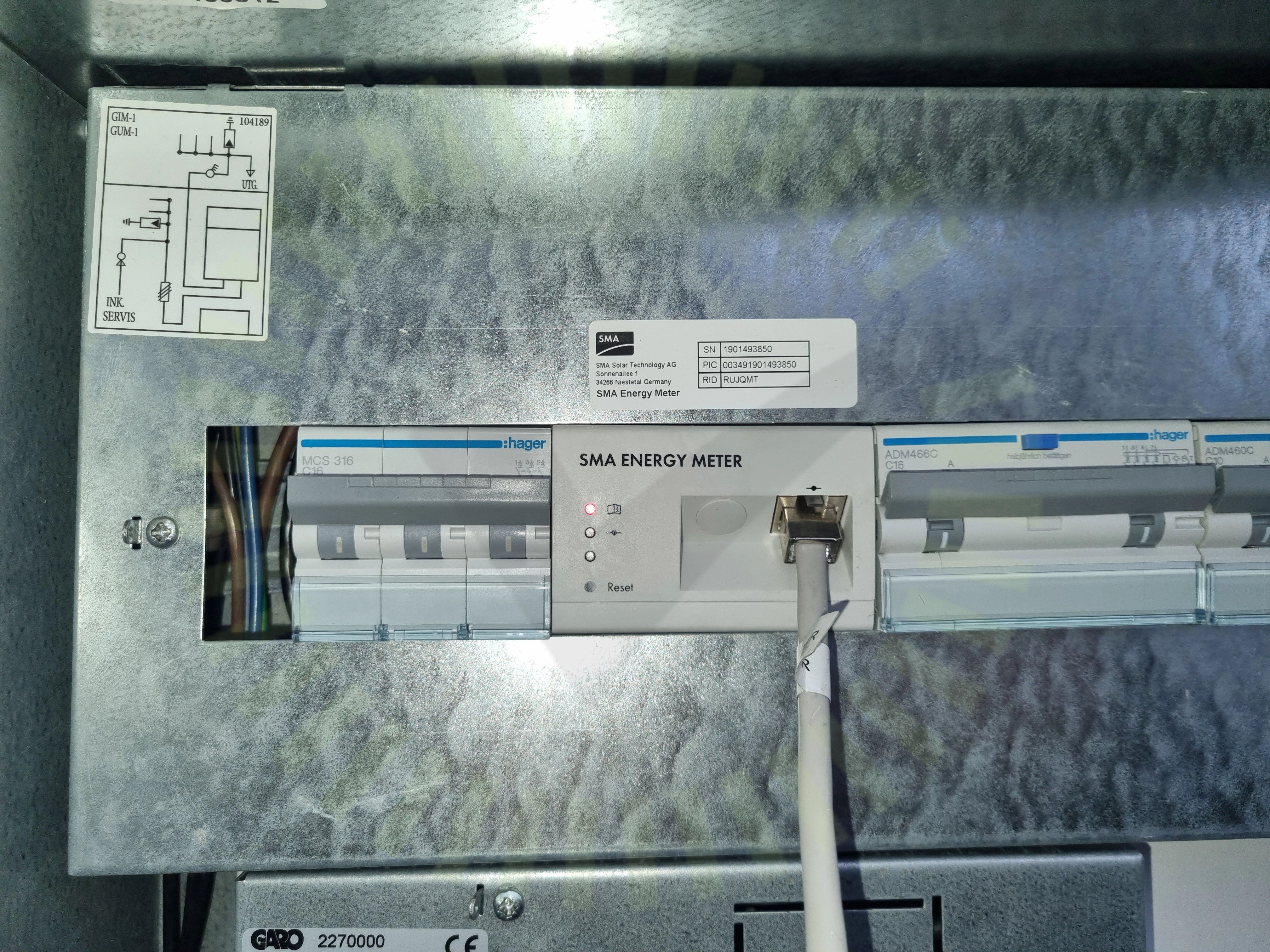

4.3 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

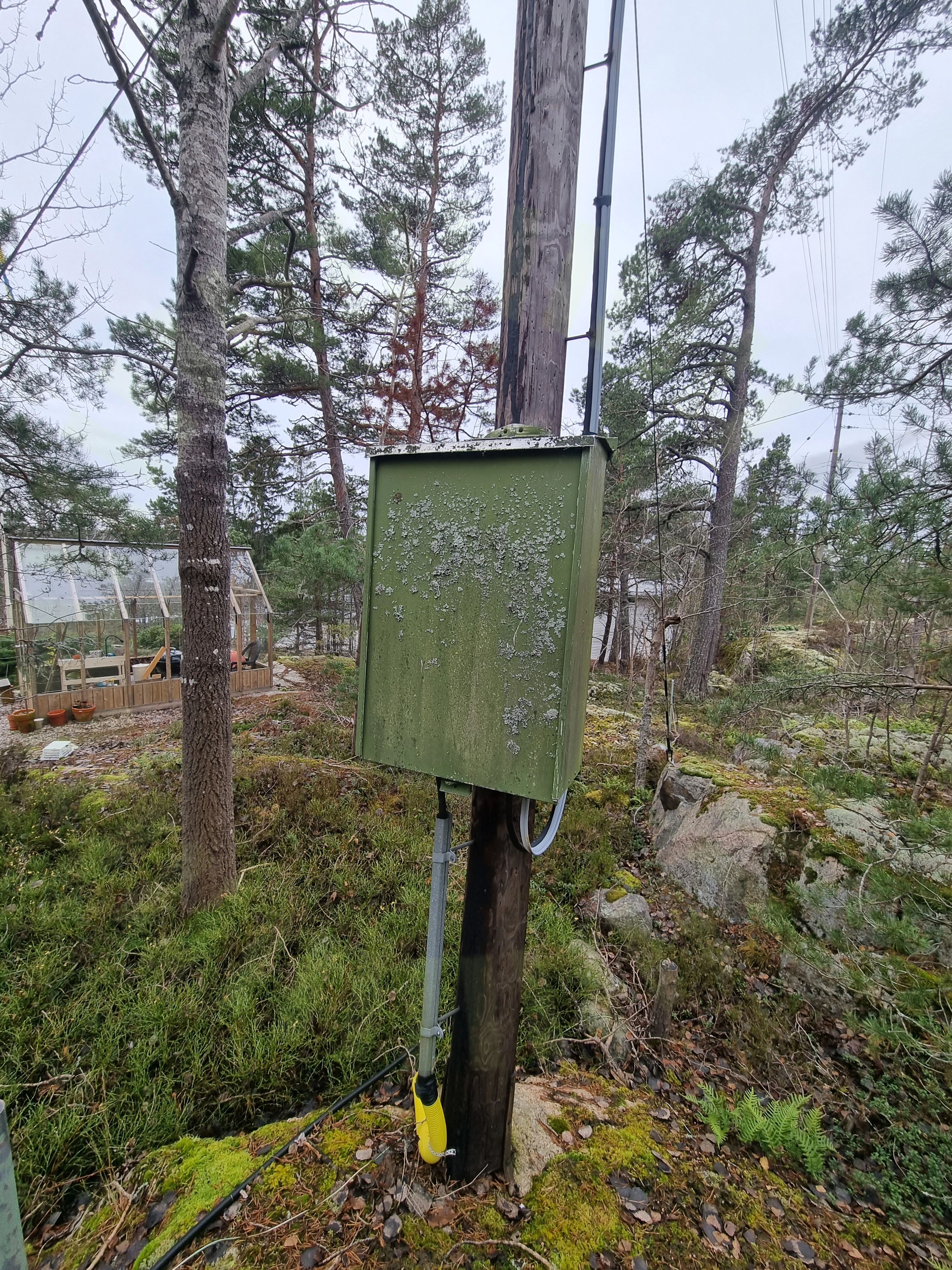

4.4 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas vid elmätaren enligt krav. Se referens.

SS 436 40 00 (712.514.101)

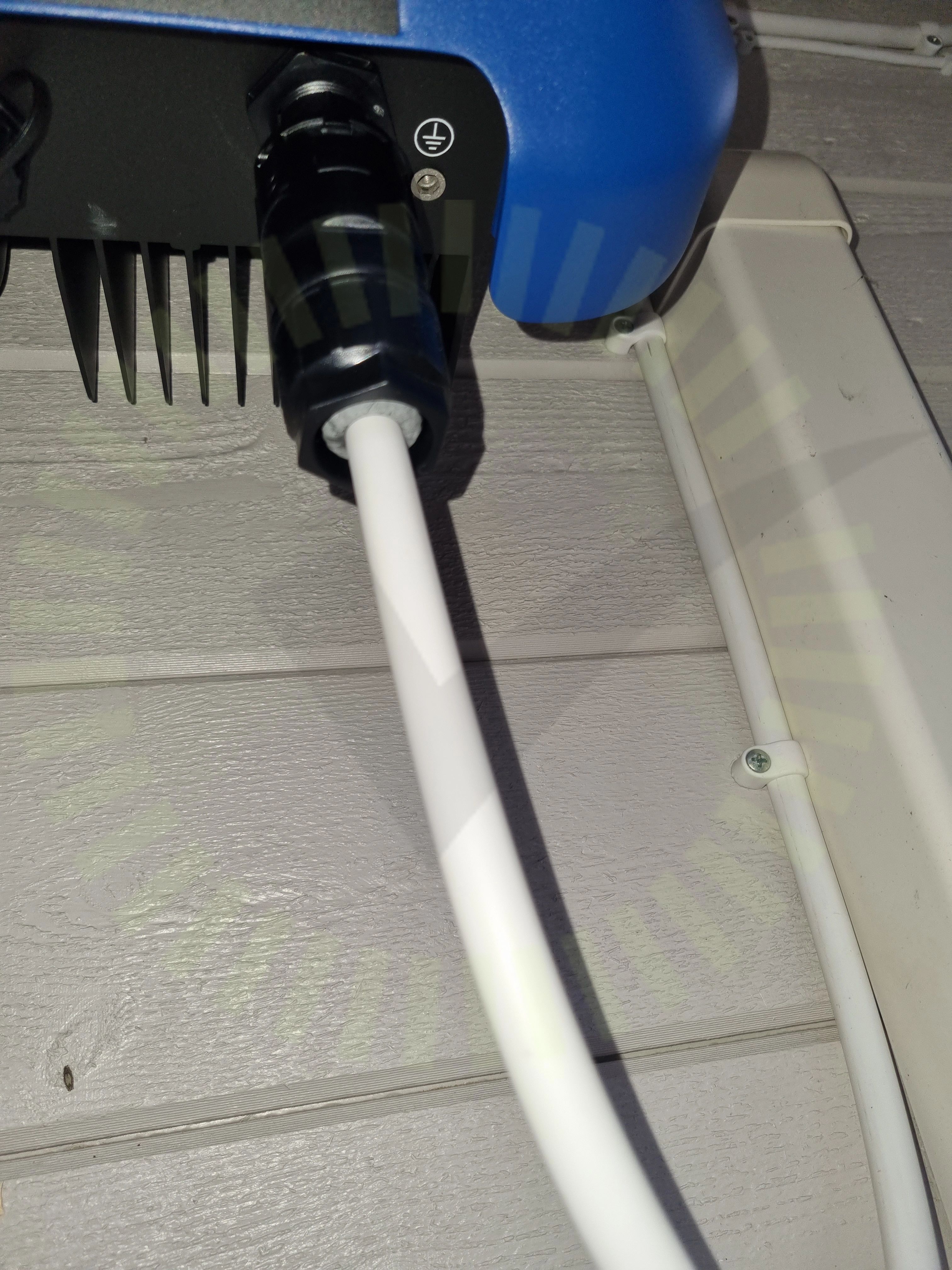

4.5 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SMA: SUNNY TRIPOWER 8.0 / 10.0 Manual V 1.7, Sida 33

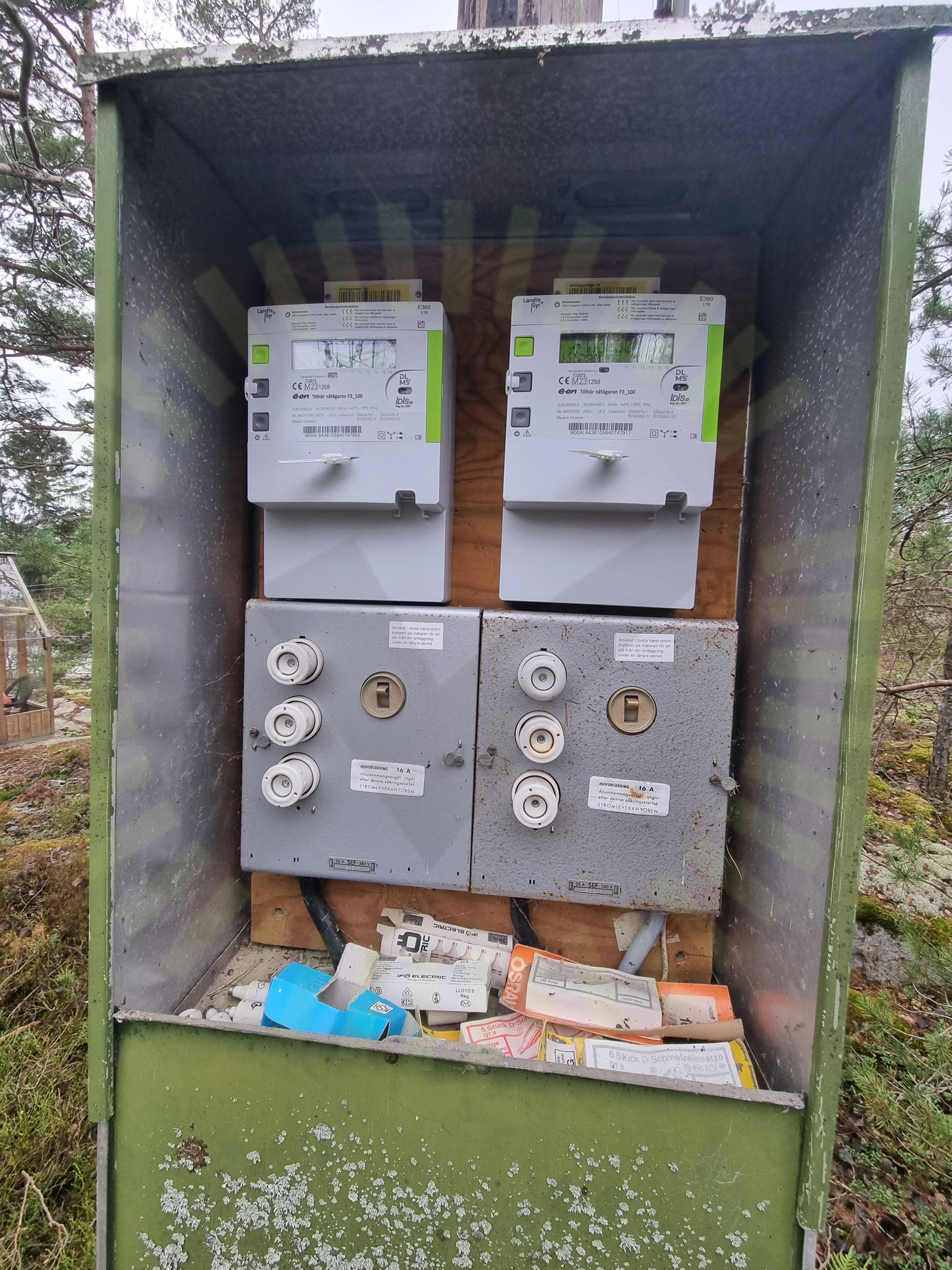

4.6 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav vid elmätaren. Se referens.

SEK 457, Sida 42

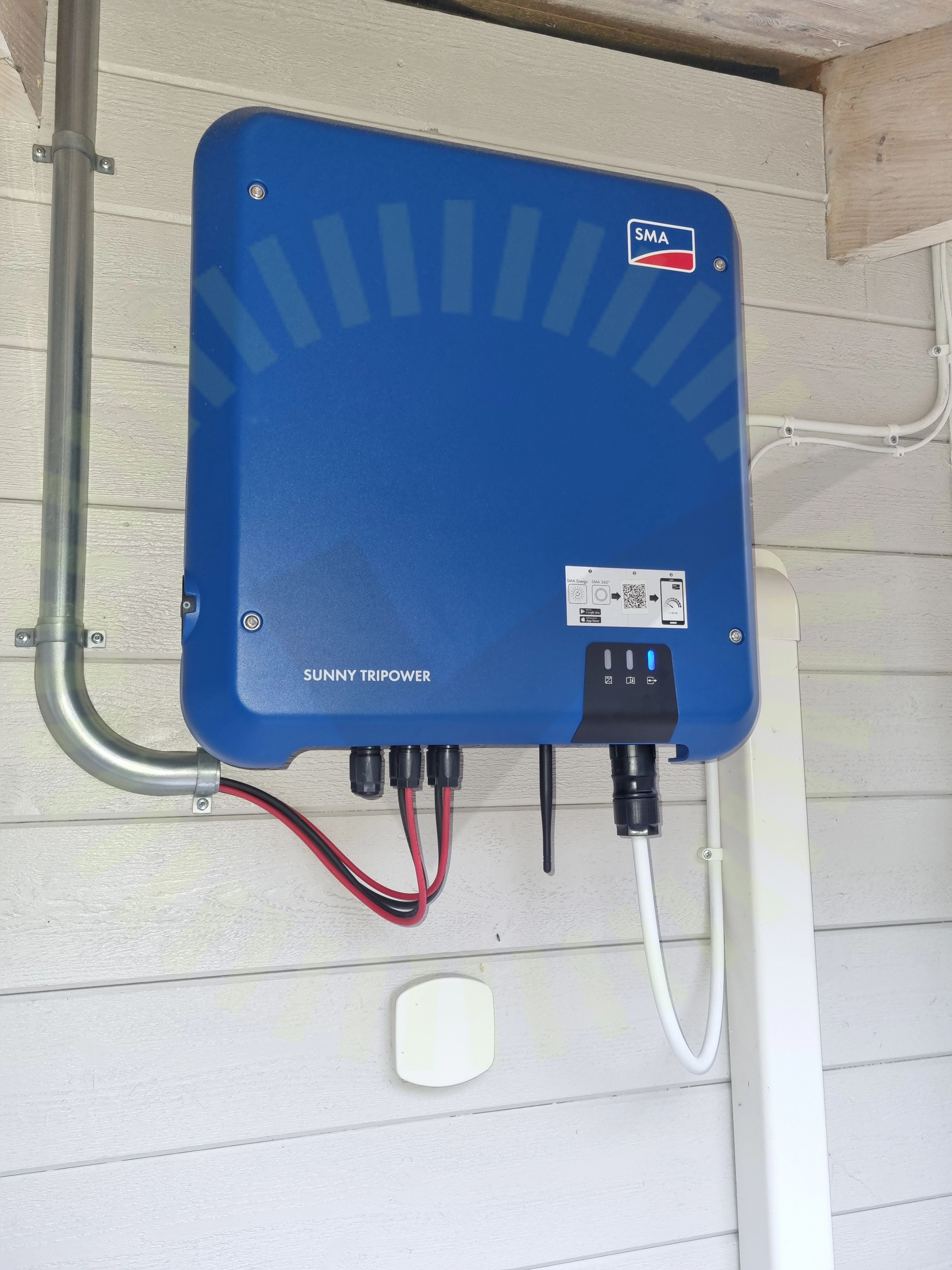

4.7 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

34/42

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningNärliggande materialPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/42

Tillförlitligt fäst

Solitek: BLACKSTAR (SOLID Framed Glass/Glass) B.108

Godkända kontrollpunkter

15/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Weland Stål: Råspont

Anmärkningar

1/22

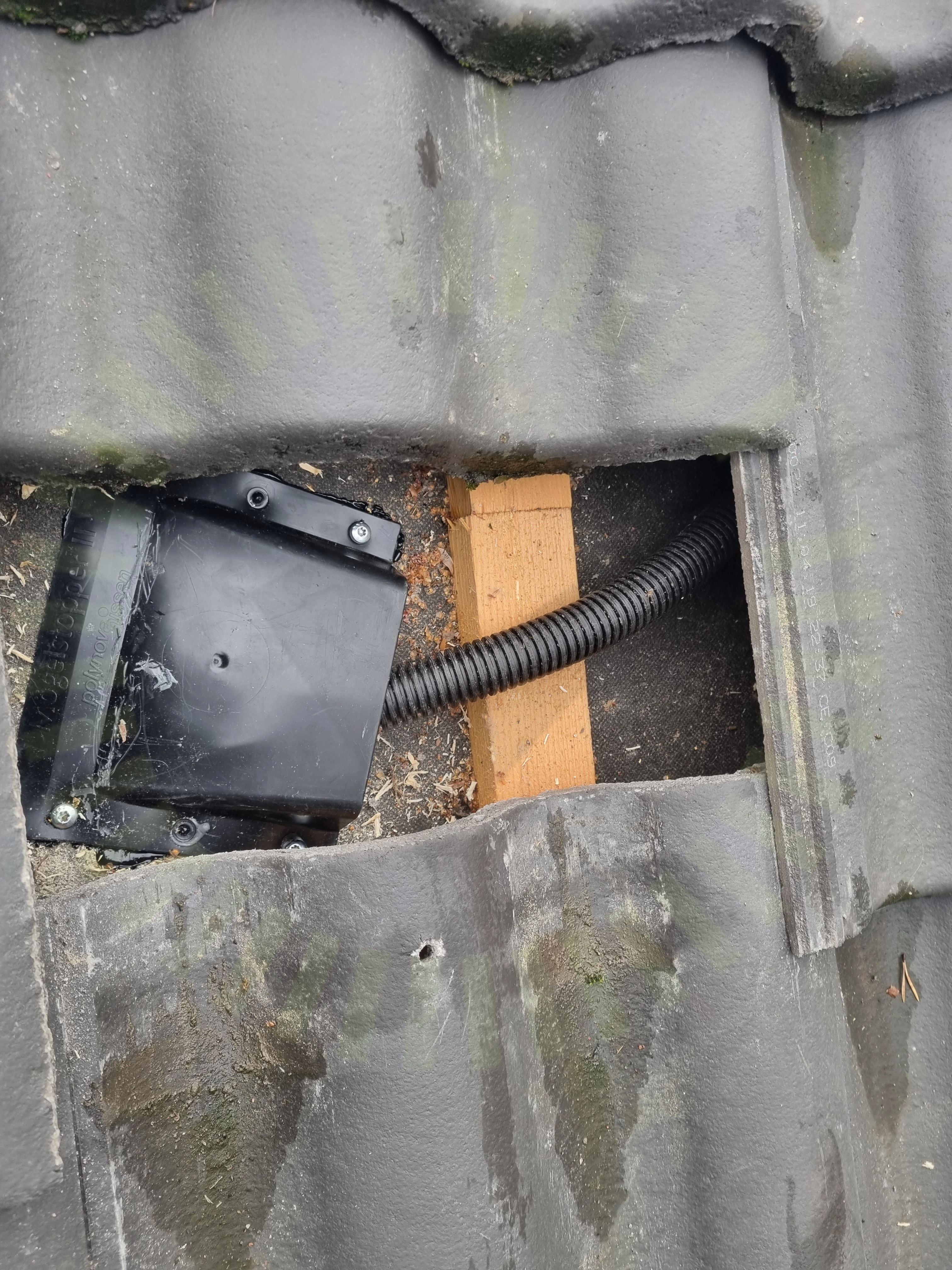

6.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Mögelstopper sitter felmonterad.

Godkända kontrollpunkter

21/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
