Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

OTM Eko Energi

Datum

23 mars 2023

Ort

NÄTTRABY, Blekinge län
Falsfästenas CC
Avstånd
Säkringsdimension
94% godkända6% ej godkända

Om installationen

PanelerLongi: LR5-54HPH 405-425M
OptimerareFerroAmp: SSO 8kW
MontagesystemWeland Stål: Falsfäste
VäxelriktareFerroAmp: EnergyHub XL 21kVA
BatteriFerroAmp: ESS
OTM Eko Energi

Installerad av OTM Eko Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

FerroAmp: EnergyHub XL 21kVA

Anmärkningar

3/31
Avstånd

1.1 Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

Tillverkarens anvisningar

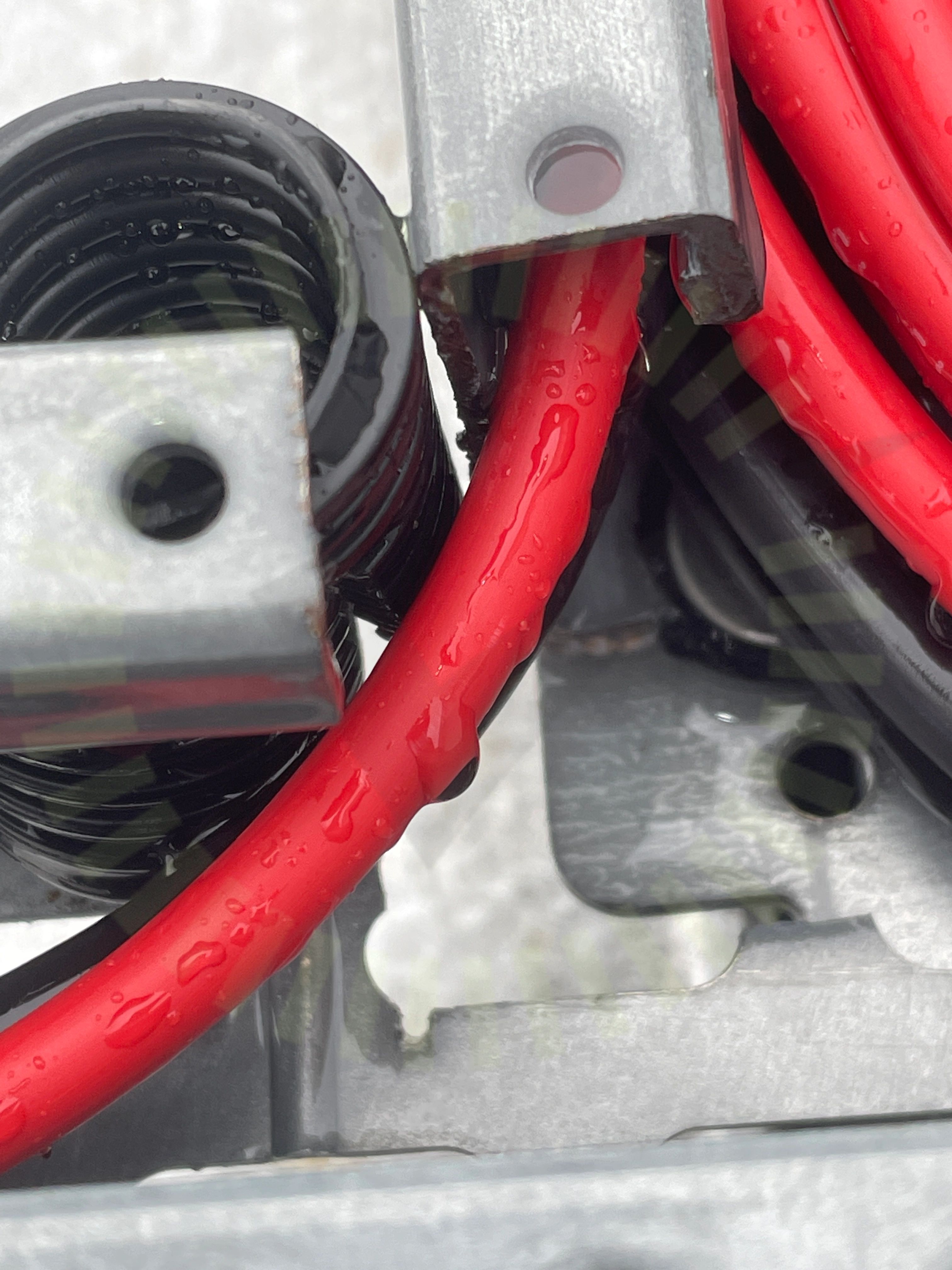

DC Kablage skydd

1.2 DC Kablage skydd

Inte godkänd

Kablaget är skyddat från den ena skarpa kanten genom mekaniskt skydd men inte den andra.

SS 436 40 00 (132.5)

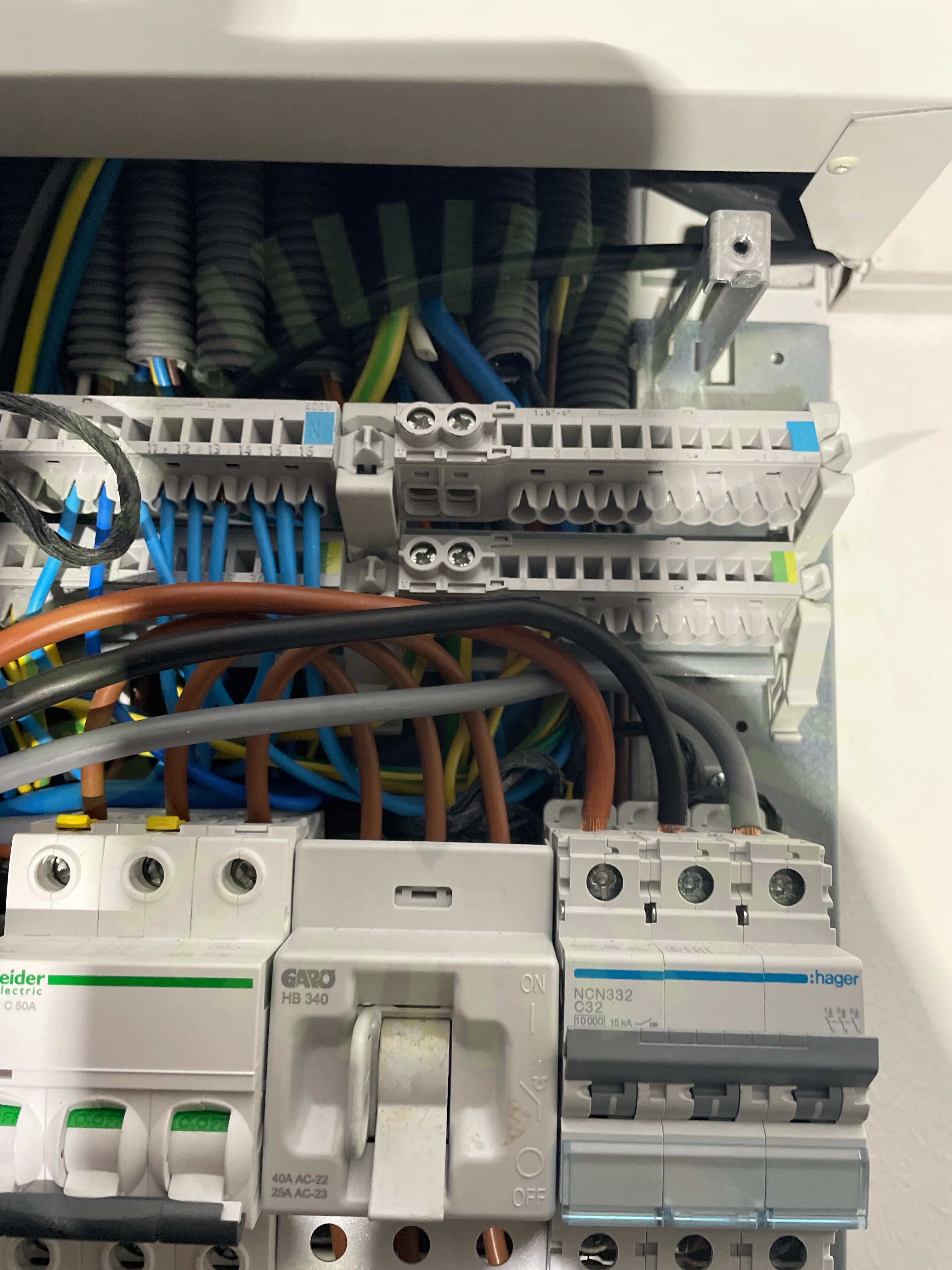

Säkringsdimension

1.3 Säkringsdimension

Inte godkänd

Säkring ej korrekt dimensionerad.

Godkända kontrollpunkter

28/31
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantArbetsbrytareAvtalDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kontakter stressHuvudsäkringInformering av solcellerInfästningLedare FastspändaMärkningMätprotokoll DCSträngschemaTillförlitligt fästUtrymmeVarning för backspänningVarning för likspänningVentilationVinkelVärmeutveckling

FerroAmp: ESS

Anmärkningar

1/8
Placering

2.1 Placering

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material. Ca 2,5 cm uppmätt mot vägg och 15 cm till hörn.

PYLONTECH - FORCE-H2 Operation Manual. Version: 21P2FH0503 - S14 (3.3.5).

Godkända kontrollpunkter

7/8
Fastsäkring av modulerInfästningKommunikationLåsning av modulMiljöPESkador

FerroAmp: SSO 8kW

Godkända kontrollpunkter

9/9
Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterPlaceringSkadaVentileringVärmeutveckling

Longi: LR5-54HPH 405-425M

Godkända kontrollpunkter

15/17
Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

2/17
Förbindelse av kontakterKontakter

Weland Stål: Falsfäste

Anmärkningar

2/19

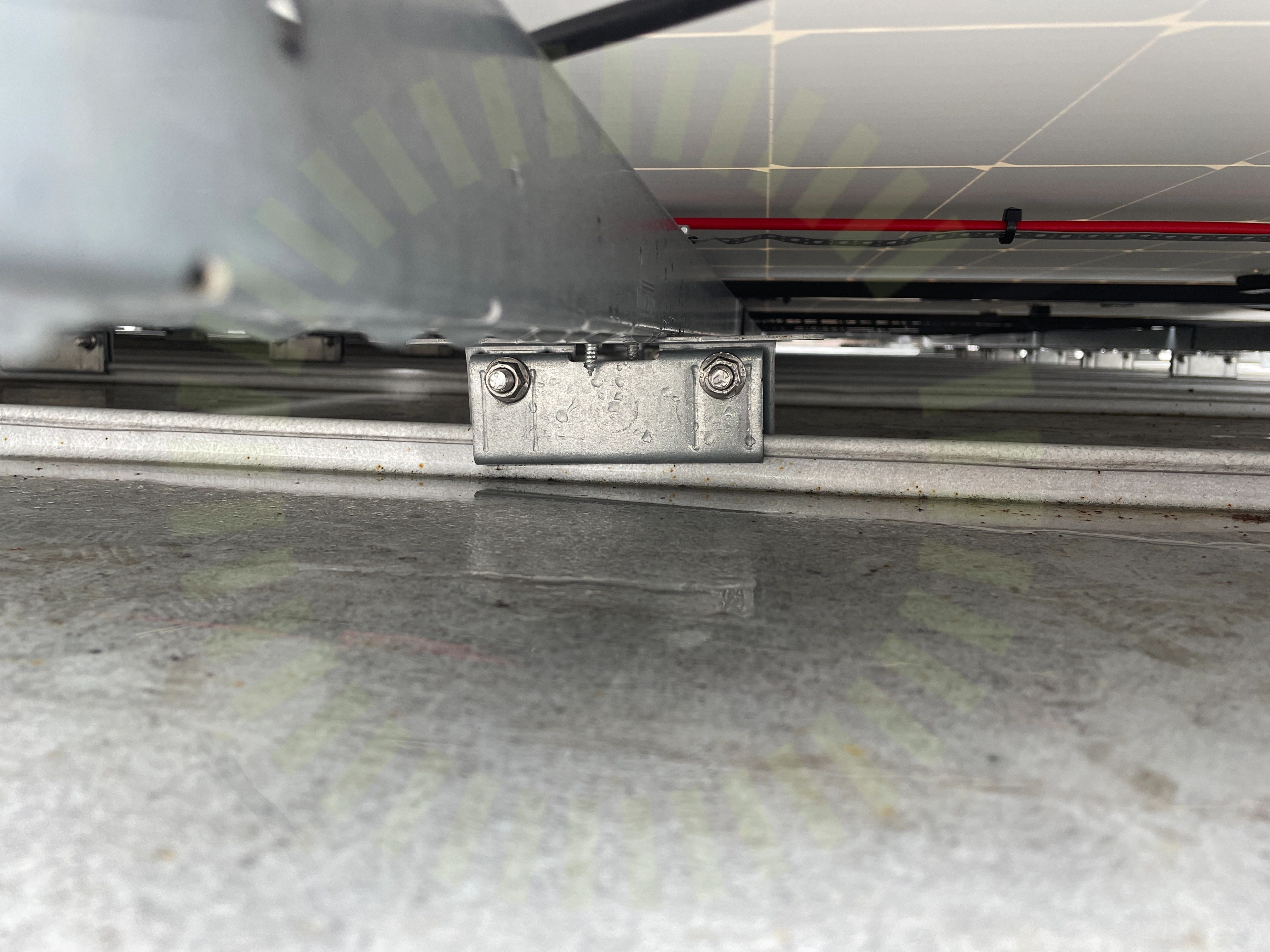

Falsinfästning

5.1 Falsinfästning

Rekommendation

Ett falsfäst sitter något snett men korrekt över falsen.

MA5101 Sid 1 (1) | Version 4 - 221219
Falsfästenas CC

5.2 Falsfästenas CC

Inte godkänd

Cc 60 överallt. Max enligt beräkning 48 cm i randzon.

MA5101 Sid 1 (1) | Version 4 - 221219

Godkända kontrollpunkter

17/19
Främmande materialKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
