Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

BraEl

Datum

11 december 2023

Ort

Höllviken, Skåne län
Fästens placering
Kablar: Dragavlastade
Skenor: Infästning
83% godkända17% ej godkända

Om installationen

PanelerMeyer Burger: Black
OptimerareTigo: TS4-O
MontagesystemVan der Valk: ValkPitched - Clamp
VäxelriktareFronius: Symo GEN24 6.0-10.0 Plus
TillbehörElmaterial: Kapsling
BraEl

Installerad av BraEl som har ett lågt snittbetyg på 6.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Kapsling

Anmärkningar

1/9
Smartmätare

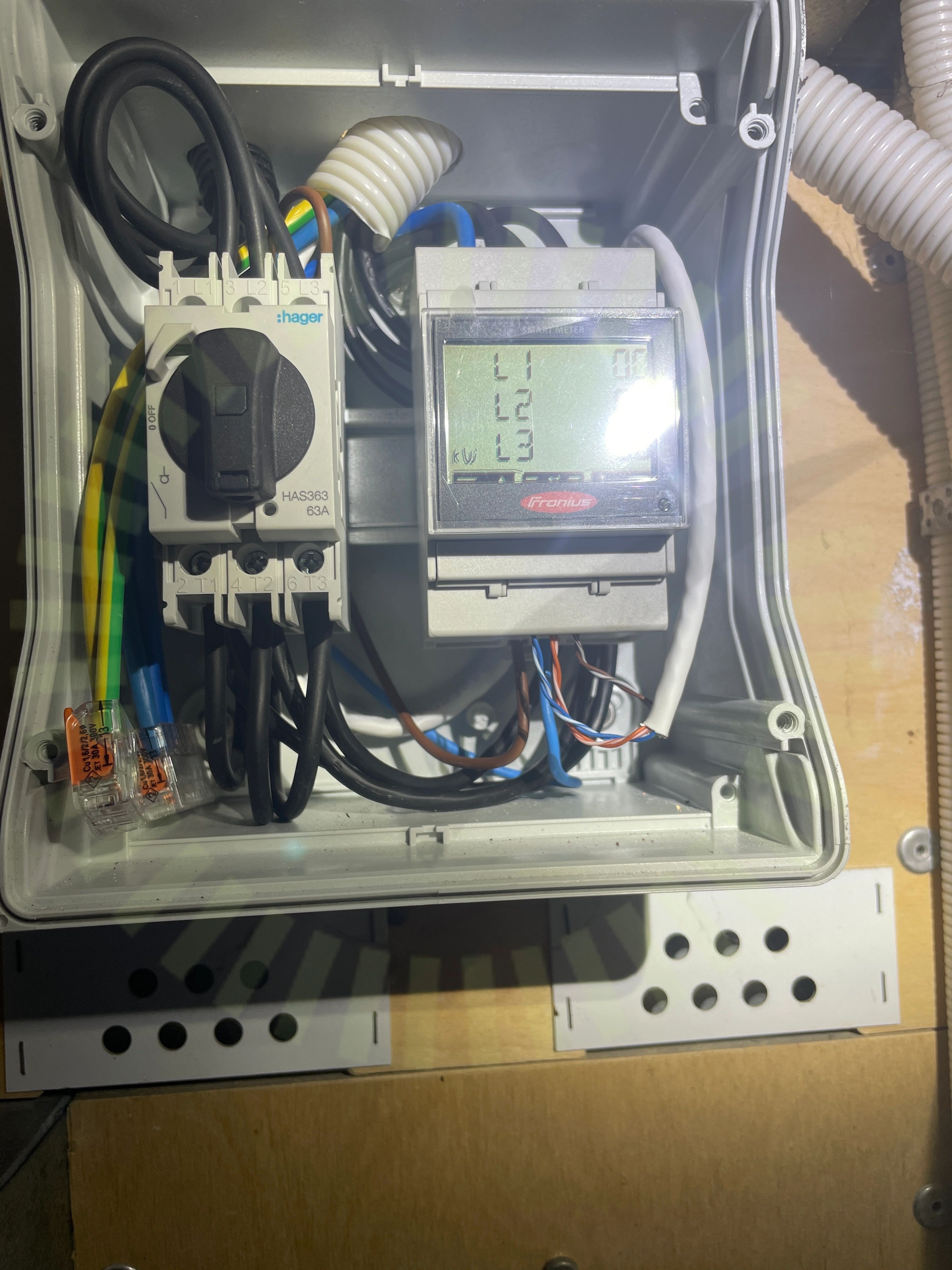

1.1 Smartmätare

Kundkommentar

Smartmätare funkar inte som det ska, får enbart uppgifter om produktionen. Enligt elektriker saknades ett stift som skulle kopplas in men han har inte återkommit och utfört arbetet.

Godkända kontrollpunkter

8/9
BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan

Montagesystem

Godkända kontrollpunkter

1/1
Infästning av läktfäste

Varselmärkning

Anmärkningar

3/5
Informering av solceller

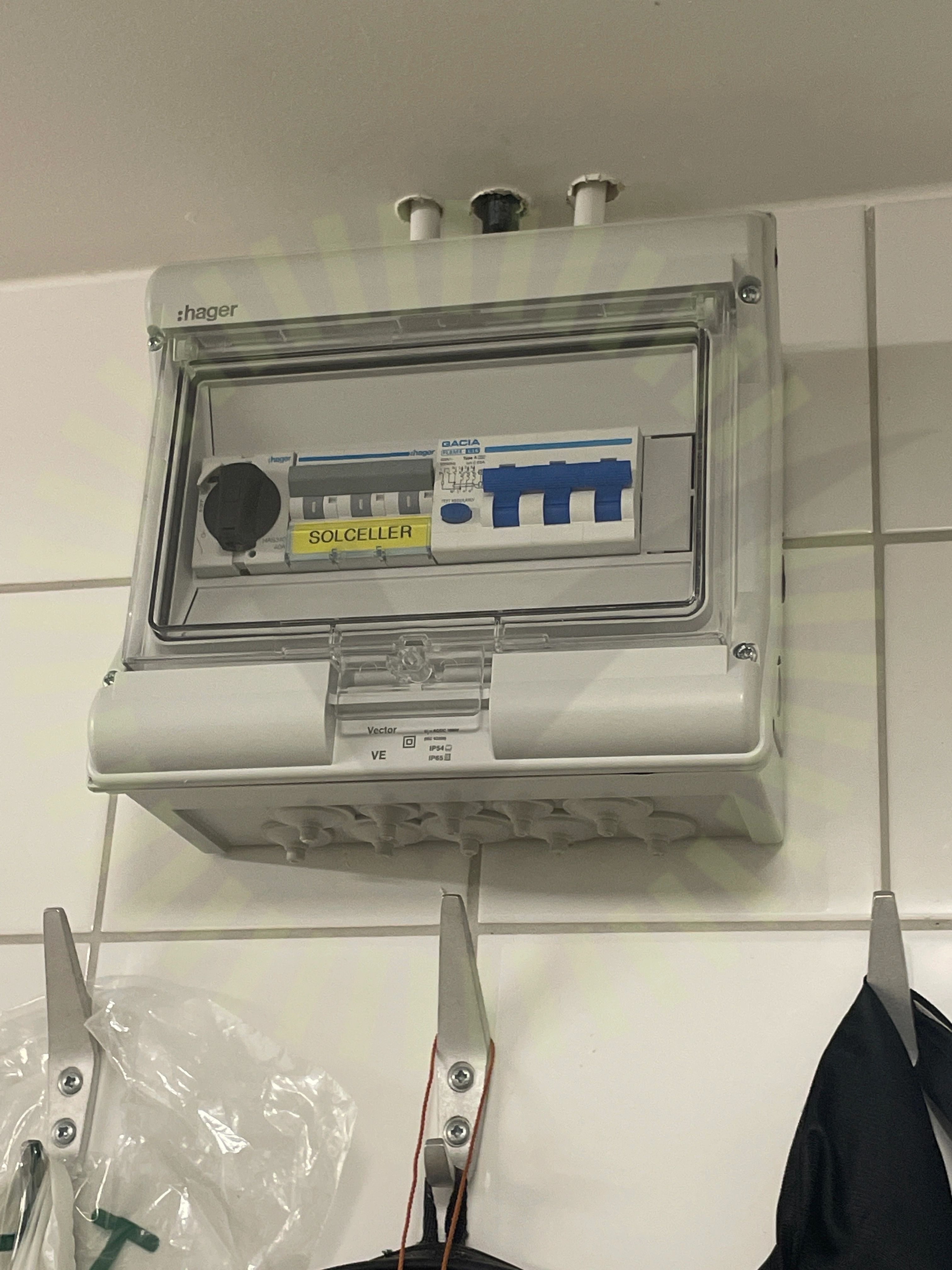

3.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på undercentral.

SS 436 40 00 (712.514) / (134.1.7)
Varning för backspänning

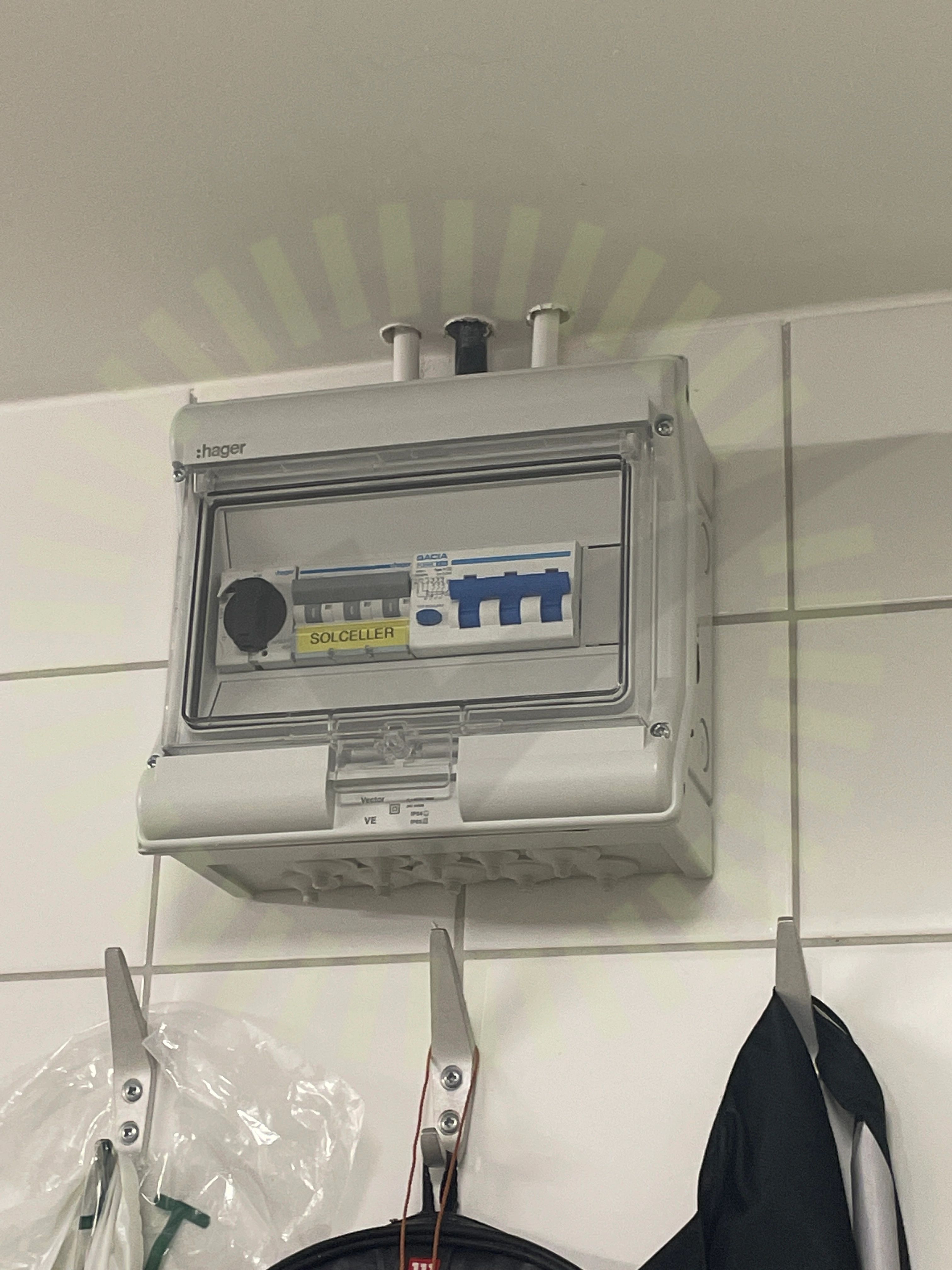

3.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på undercentral.

SS 436 40 00 (712.514) / (134.1.7)
Varning för likström

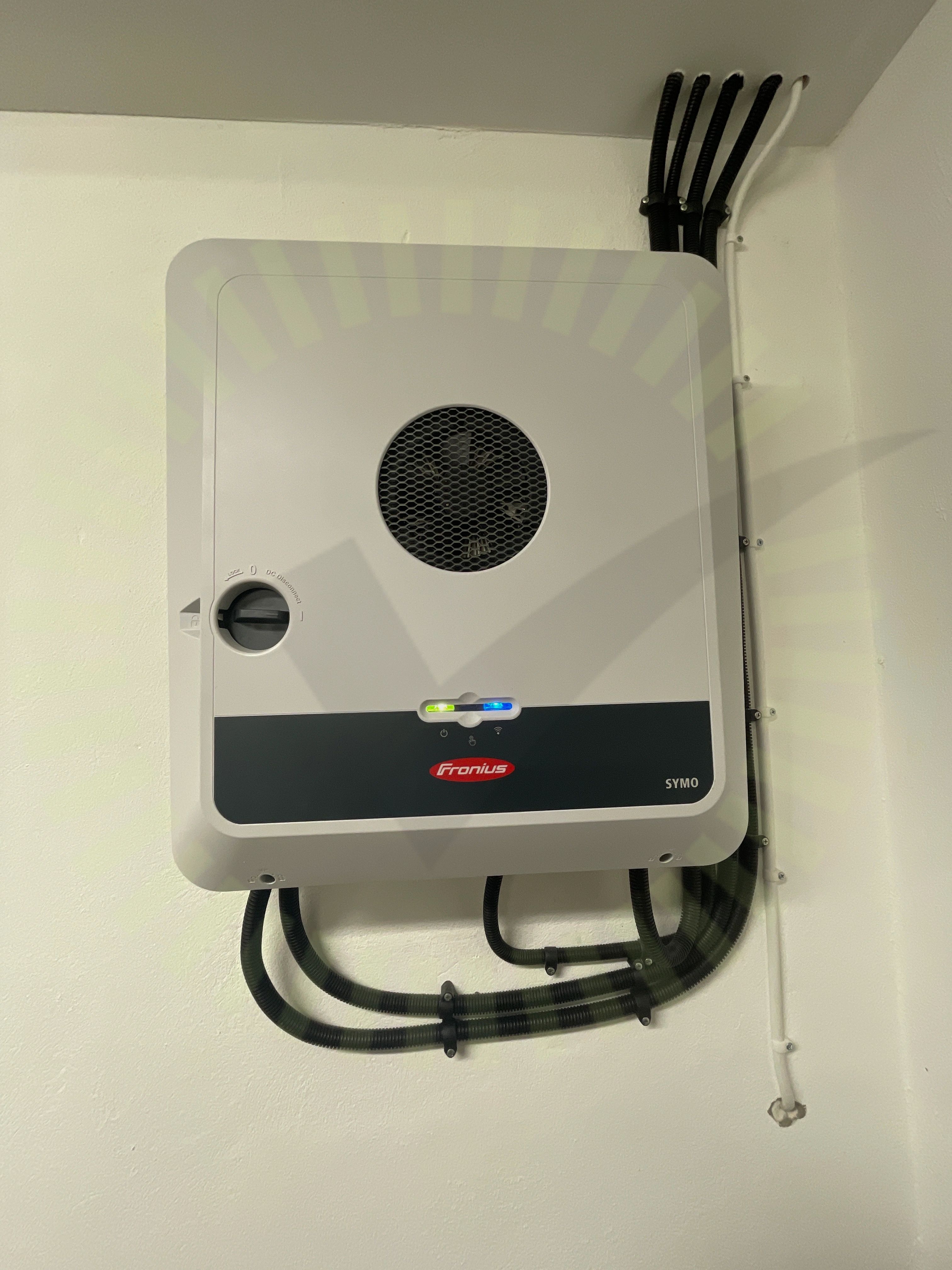

3.3 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid växelriktaren.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

1/5
Märkning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Villa, Meyer Burger: Black

Anmärkningar

3/10
Paneler: Mellanrum

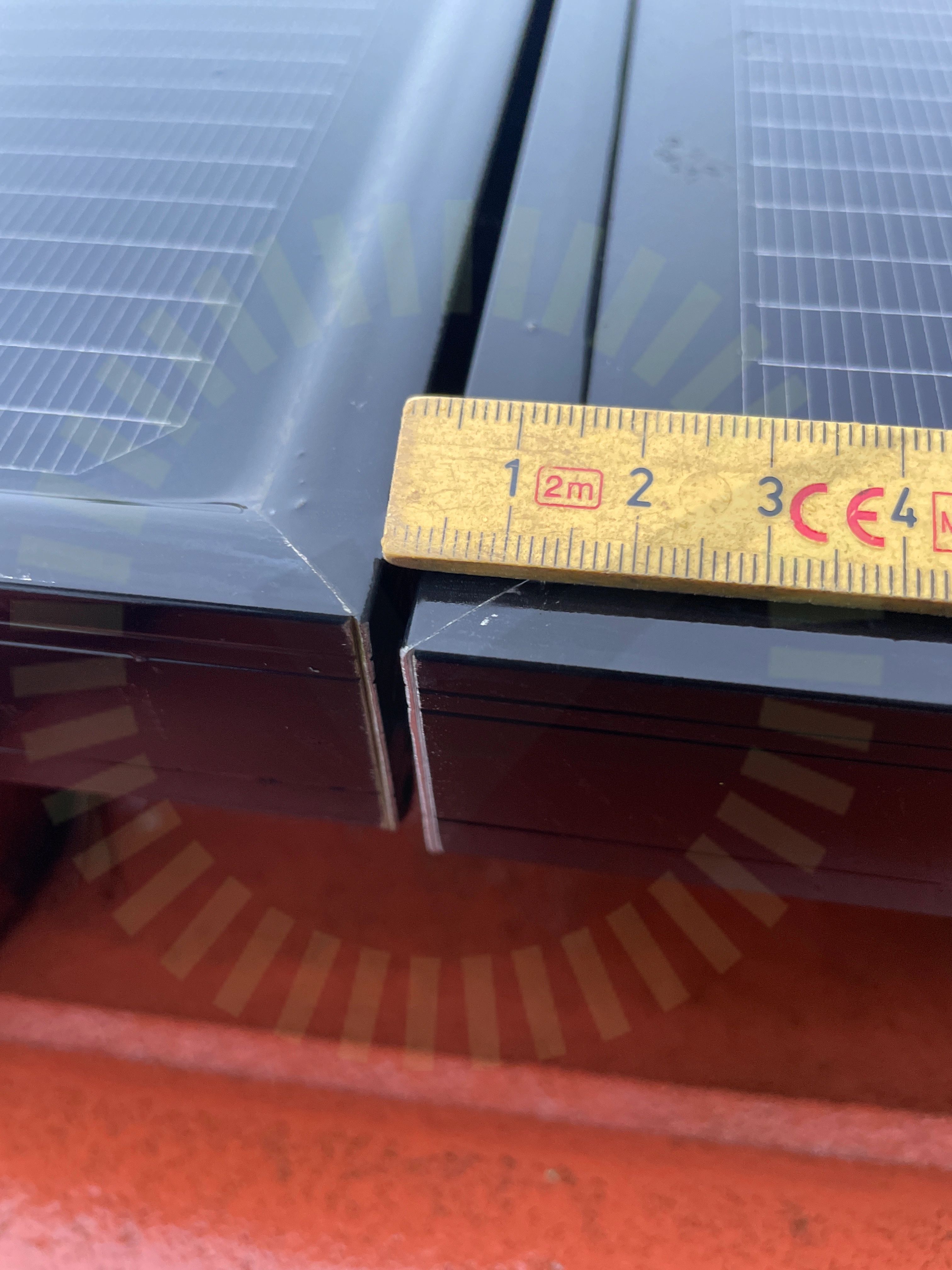

4.1 Paneler: Mellanrum

Rekommendation

Paneltillverkaren rekommenderar ett avstånd på 5 mm mellan panelerna.

Fästens placering

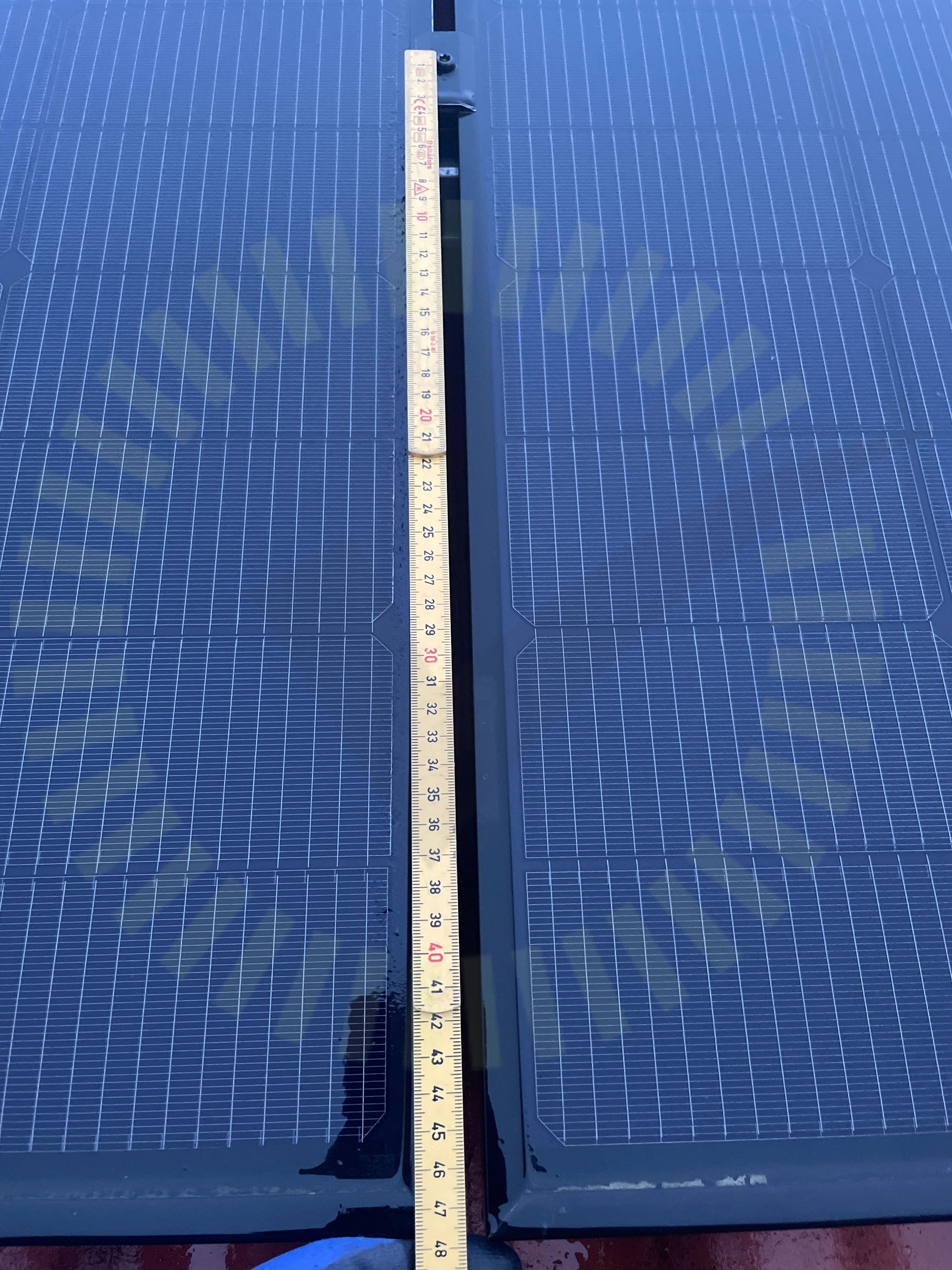

4.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar

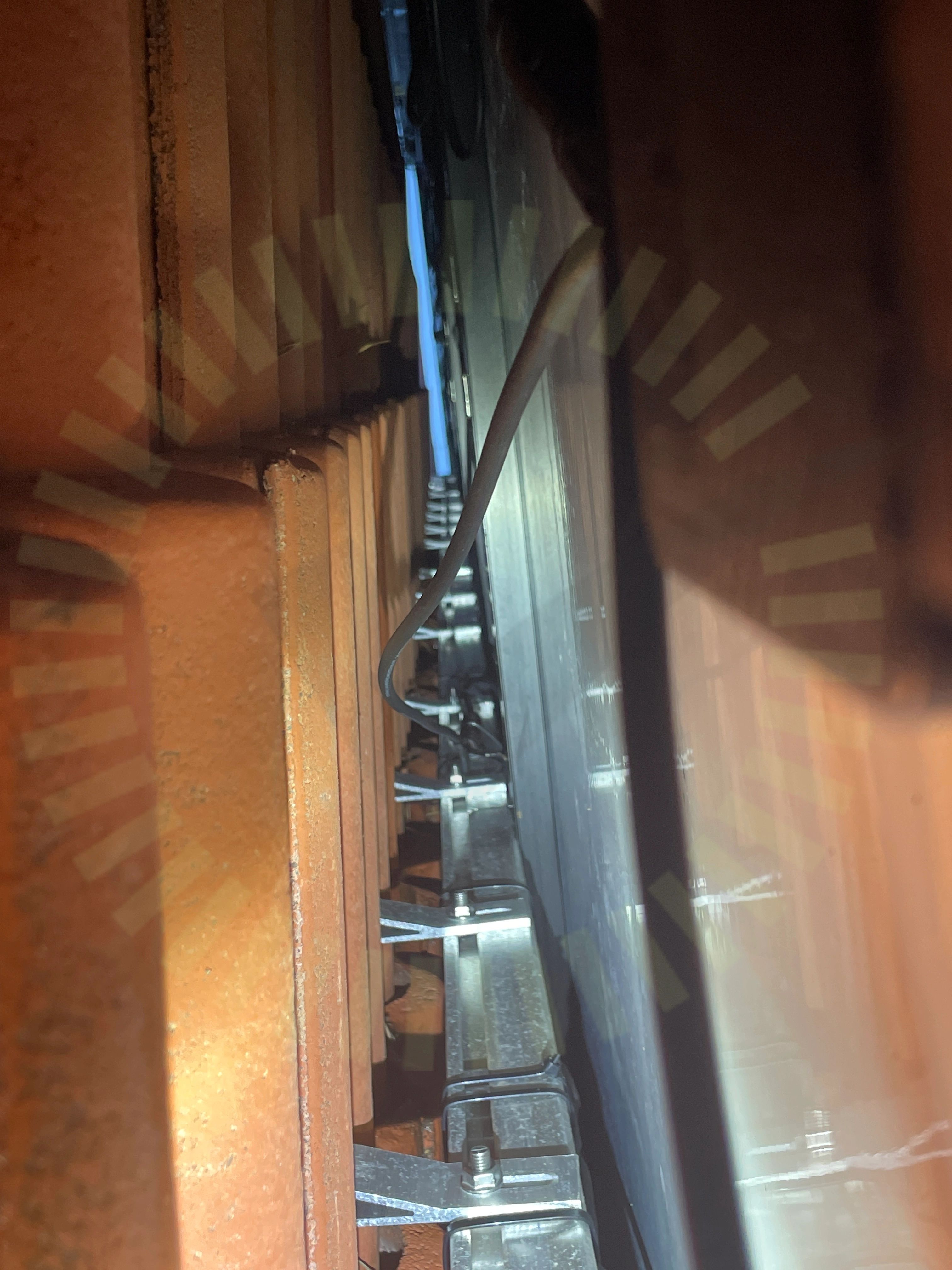

Kablar: Dragavlastade

4.3 Kablar: Dragavlastade

Inte godkänd

Kablar hänger långa sträckor utan tillräckligt stöd.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

7/10
Bakstycke: FöremålKontakter: FörbindelsePlacering: HöjdskillnadPlacering: SkuggaRam: DräneringshålSolpaneler: SkadorSträng: Förläggning

Villa, Tigo: TS4-O

Anmärkningar

1/5

5.1 Optimerare: Överblick anläggning

Kundkommentar

Kund har ingen överblick via sin app på sin anläggning.

Godkända kontrollpunkter

4/5
Optimerare: DragavlastadeOptimerare: Fastsäkring av produktOptimerare: SkadaOptimerare: Ventilering

Villa, Van der Valk: ValkPitched - Clamp

Anmärkningar

3/15
Infästning: Urspårning

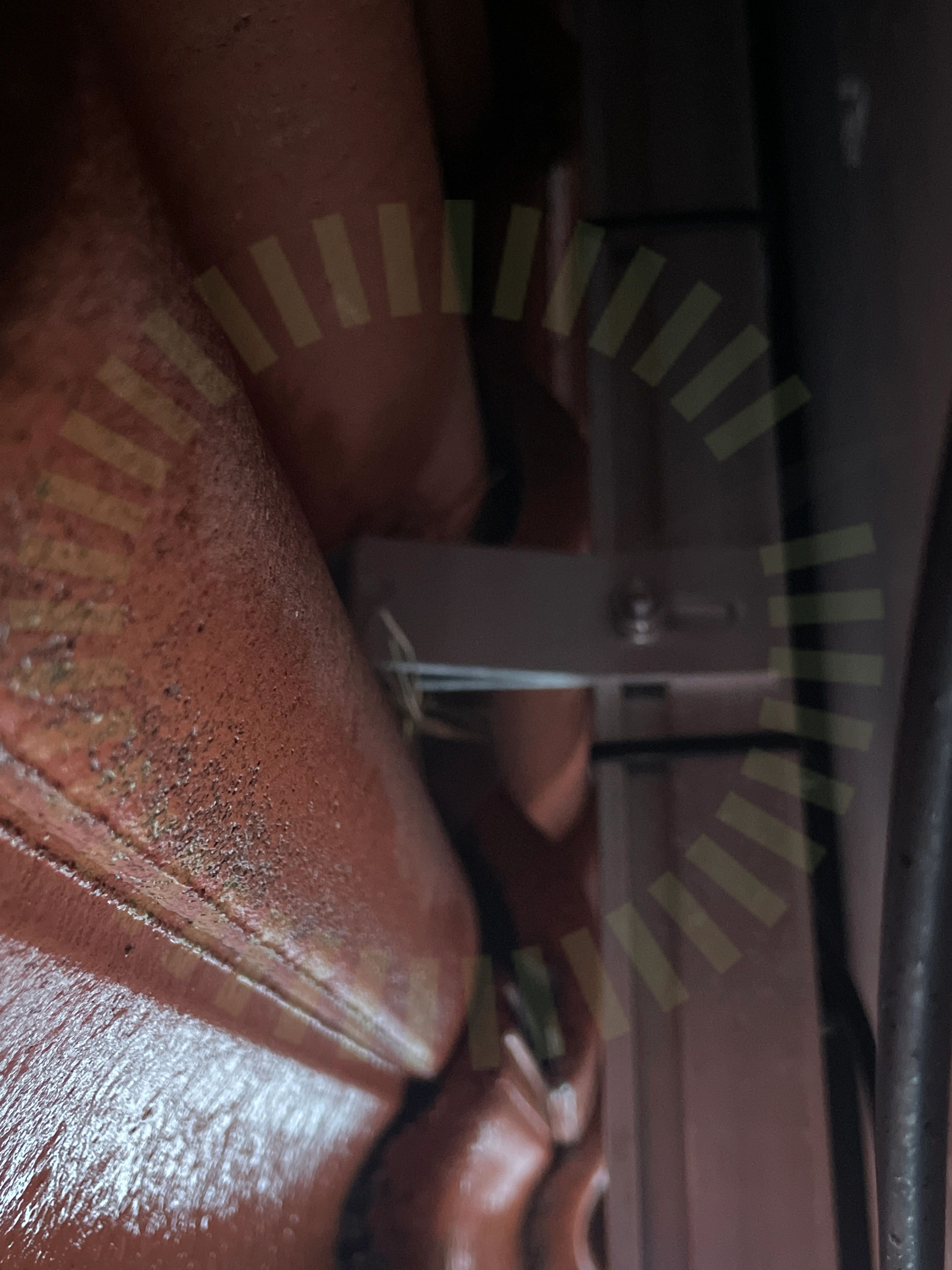

6.1 Infästning: Urspårning

Inte godkänd

Får pannan kontakt med infästningmaterial riskerar pannan att spricka och ökar risken för vatten under takpannorna. Detta gäller hela anläggningen.

Branschstandard
Skenor: Infästning

6.2 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual. T Bultar ligger fel. Detta finns på flertalet ställen över hela anläggningen.

Tillverkarens anvisningar
Skenor: Överhäng

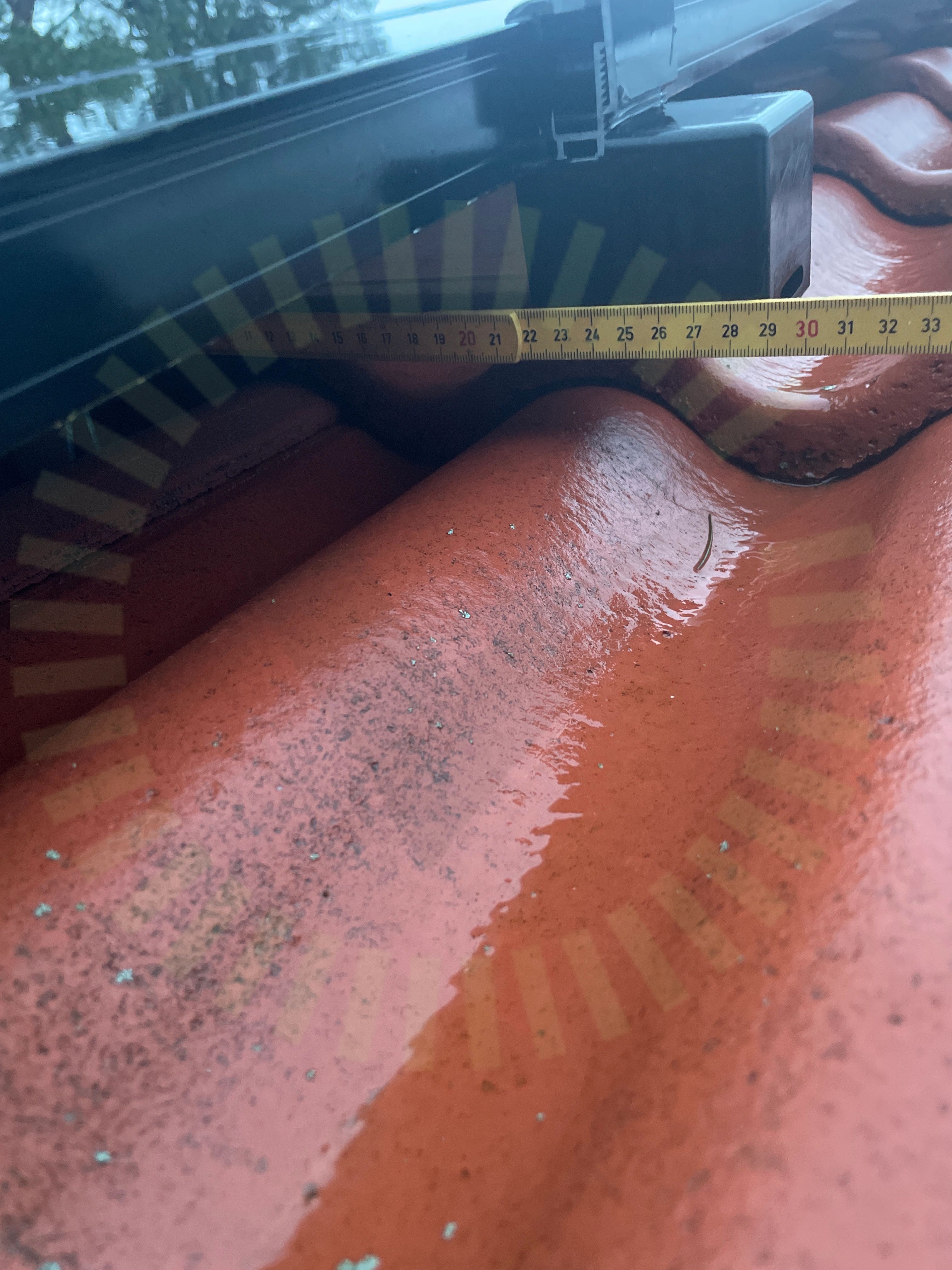

6.3 Skenor: Överhäng

Inte godkänd

Överstiger måttet i lastberäkning. Detta gäller på båda takytor.

Tillverkarens anvisningar

Godkända kontrollpunkter

12/15
Främmande materialFästen: SlutfästeInfästning: CC måttMittfästeMontagesystem: SkadorMontagesystem: SäkerhetsavståndShimsSkarp kantSkenor: SkarvSkyddSnö- och VindlastberäkningVäderbeständigt material

Växelriktare

Godkända kontrollpunkter

21/21
AC BöjradieAC GenomföringarAC Skador på kabelAC UppfästningAC: SäkringAnslutningDC Genomföringar DC Skador på kabelDC UppfästningDC Yttre påverkanDokumentation VäxelriktareKabelPlacering: AvståndPlacering: InfästningPlacering: VinkelVäxelriktare: El: FörskruvningVäxelriktare: El: TätningsinsattsVäxelriktare: Placering: Brännbart underlagVäxelriktare: Placering: Direkt solljusVäxelriktare: Placering: Fastsäkring av produktVäxelriktare: Placering: Utrymme
