Besiktningsrapport

9.4
x

Installation genom

Sesol

Datum

16 maj 2025

Ort

Furulund, Skåne län
Underliggande takpanna
Takpannor
Kontaktdon
94% godkända6% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Allmänt

Anmärkningar

1/1

2.1 Lagning av håltagning vid nock

Rekommendation

Taket har skadats vid genomföring av kablage mellan taken vid nock. Lagningen ser ut att vara ok på bilder. Tillgång är ej möjligt när paneler är monterade. Beställarens garanti från takfirman som la om taket gäller ej för området. Lagningens garanti bör SeSol stå för. Garantins innehåll bör vara samma som takfirmans.

Huawei: SUN2000 (12-20KTL)-M2

Godkända kontrollpunkter

42/42
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Longi: LR5-54HPB

Anmärkningar

1/17
Kontaktdon

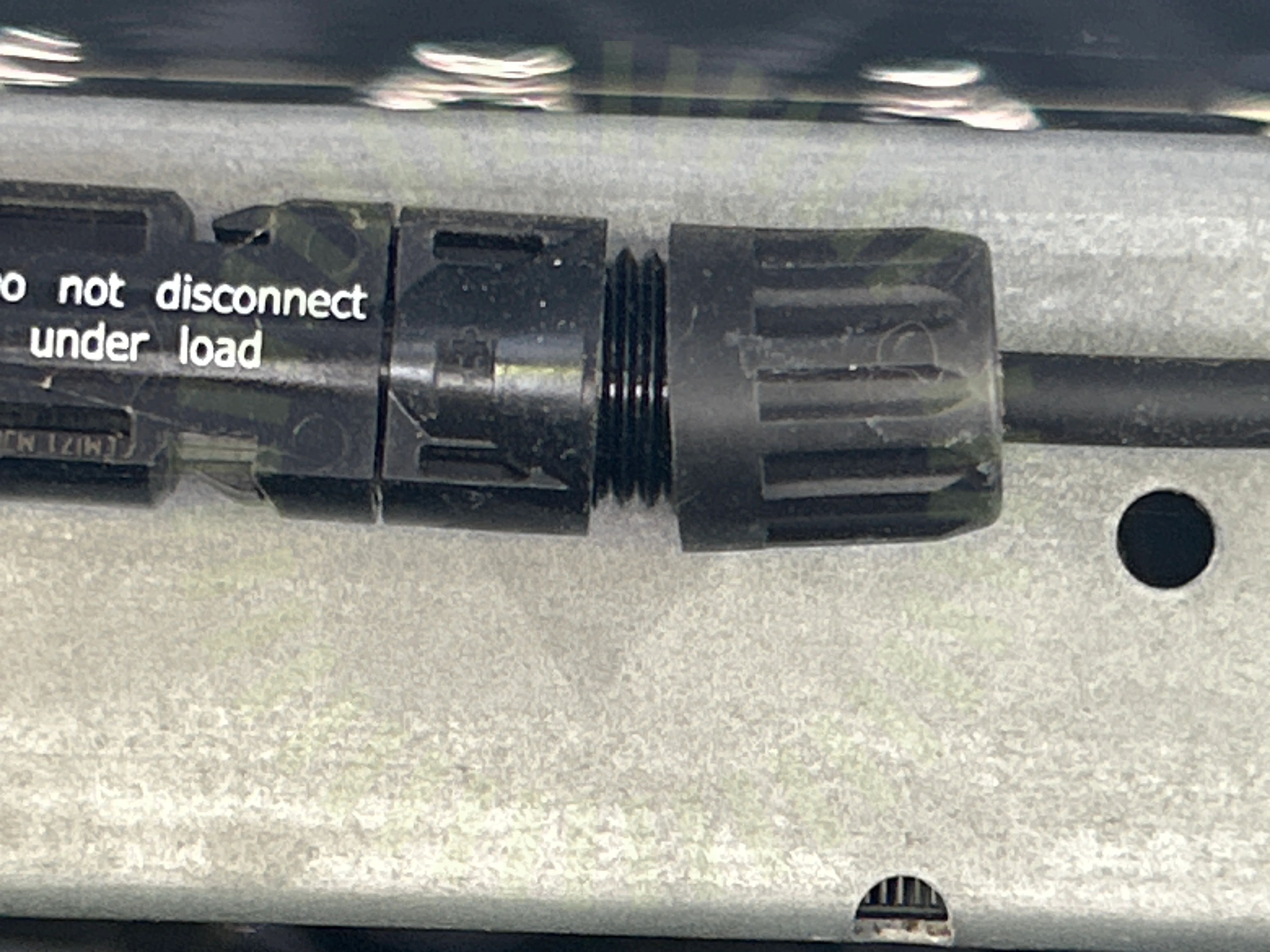

4.1 Kontaktdon

Inte godkänd

Kontaktens förskrivning är inte korrekt påskruvad. Längst ner till höger på framsidan.

Godkända kontrollpunkter

16/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslåda böjradieMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Weland Stål: Råspont

Anmärkningar

2/2
Återställning av takpannor

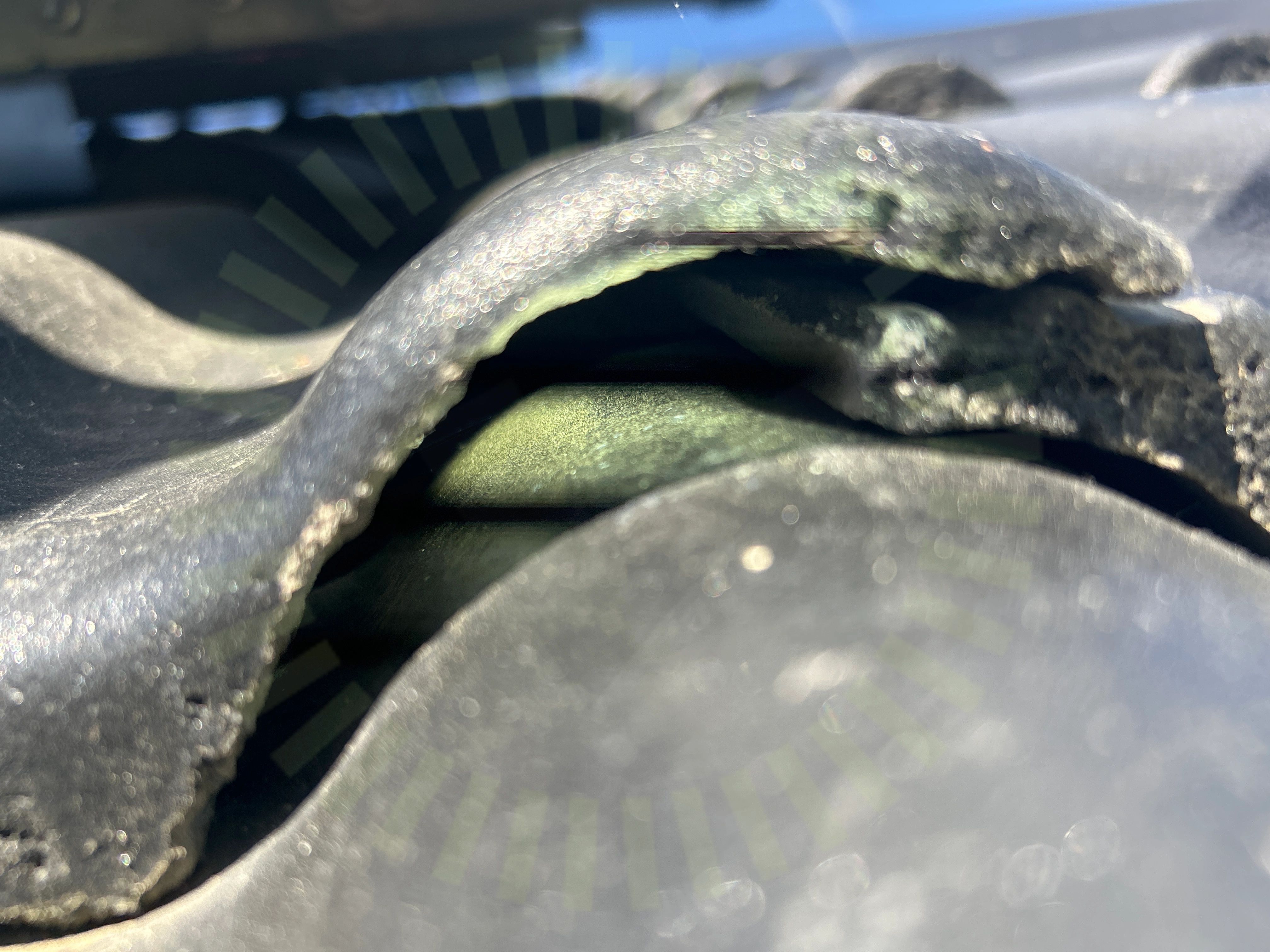

6.1 Återställning av takpannor

Inte godkänd

Takpanna har spårats ur och inte ersatts.

Takpannor

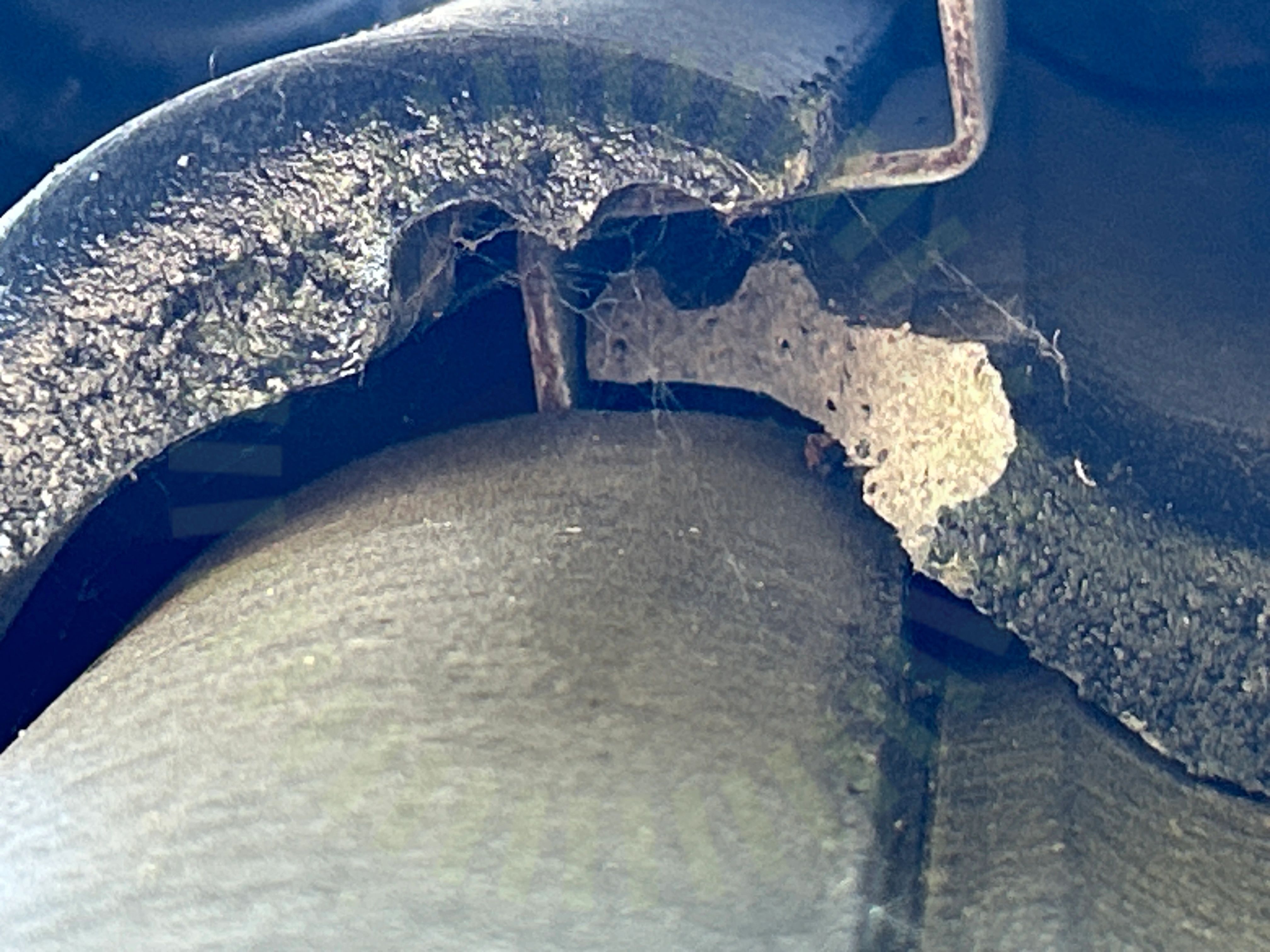

6.2 Takpannor

Inte godkänd

Takpanna har skadats vid krok. Hål rakt in under pannorna.

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Weland Stål: Råspont

Anmärkningar

3/22
Takgenomföring

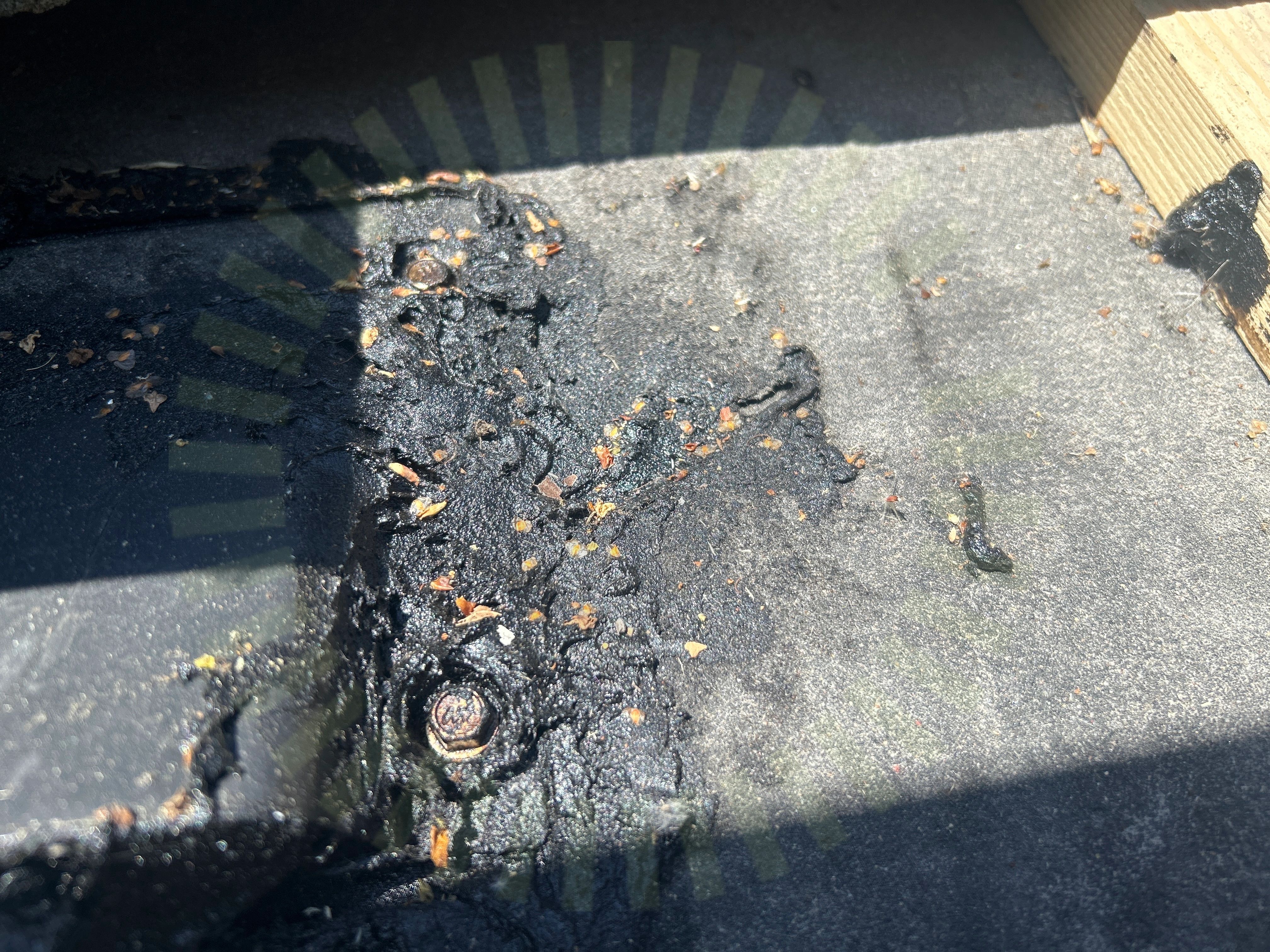

8.1 Takgenomföring

Inte godkänd

Underlagspapp är inte tätad. Revan som gjorts i pappen är inte tätad. Tätningsmassa har lagts runt som har släppt.

8.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Panellayout på taken stämmer inte överens med verkligheten.

Tillverkarens montageanvisningar
Underliggande takpanna

8.3 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

18/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/22
Kabeldragning mellan takytor
