Besiktningsrapport

8.7

Installation av

Alstra

Datum

16 februari 2023

Ort

Kvibille, Hallands län

Mittklämmor

Infästningar i takstol

Infästningar i råspont

+ 12

72% godkända

28% ej godkända

Om installationen

Paneler

Trina: Vertex DE09.05

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

Fronius: Symo 10-20 kW

Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (1)Tak 1, K2: SingleRail: CrossHook 3S (22)Tak 1, Trina: Vertex DE09.05 (12)Varselmärkning (4)Växelriktare (26)

Allmänt

Godkända kontrollpunkter

1/1

Avtal

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

9/21

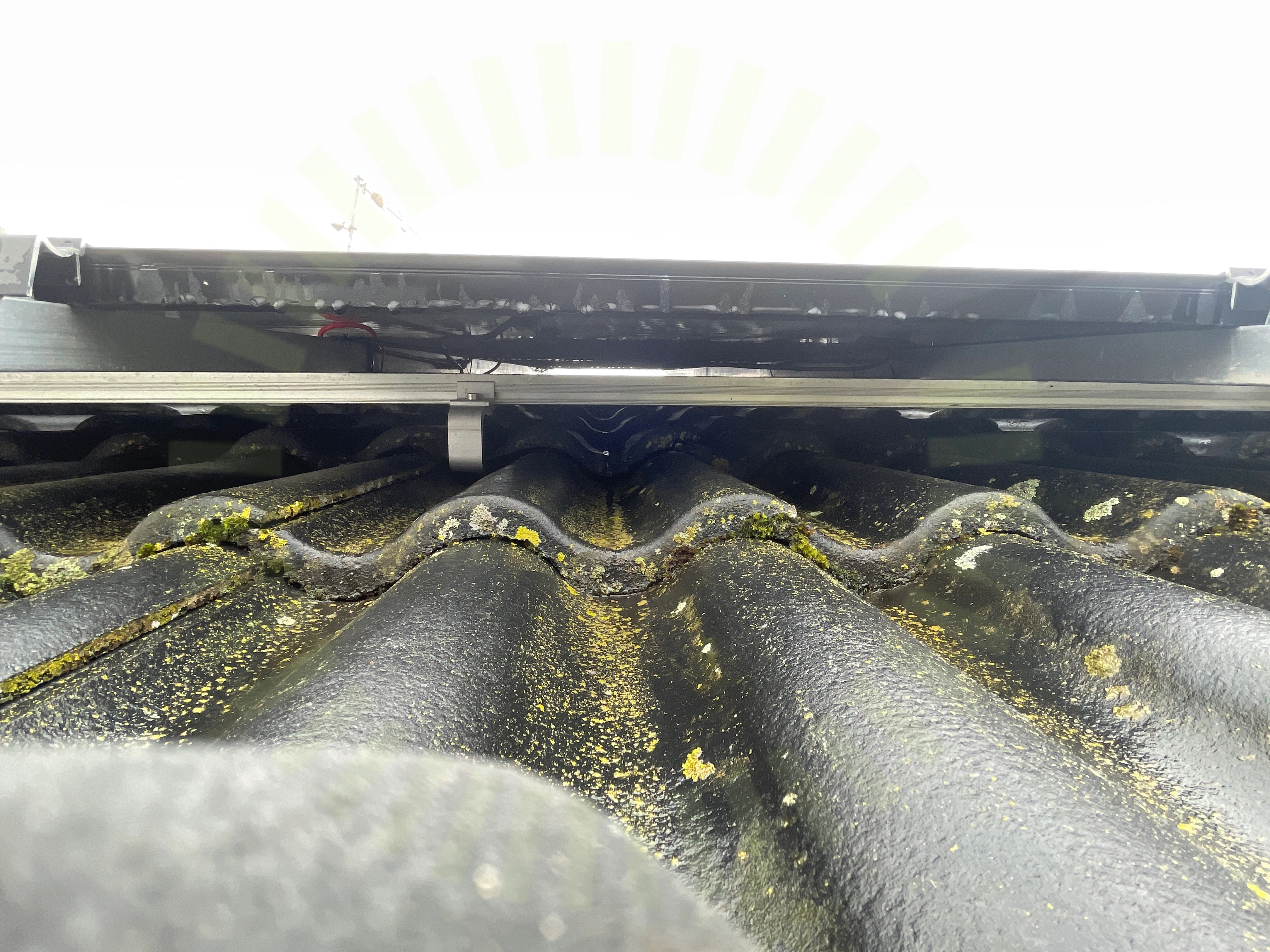

2.1 Infästningar överliggande skena.

Inte godkänd

Ligger två skenor under samma panel ska infästningarna vara vända in mot panelens mitt, i detta fall gör det inte det

2.2 Infästningar i råspont

Inte godkänd

Infästning i råspont ej korrekt utfört

Tillverkarens anvisningar

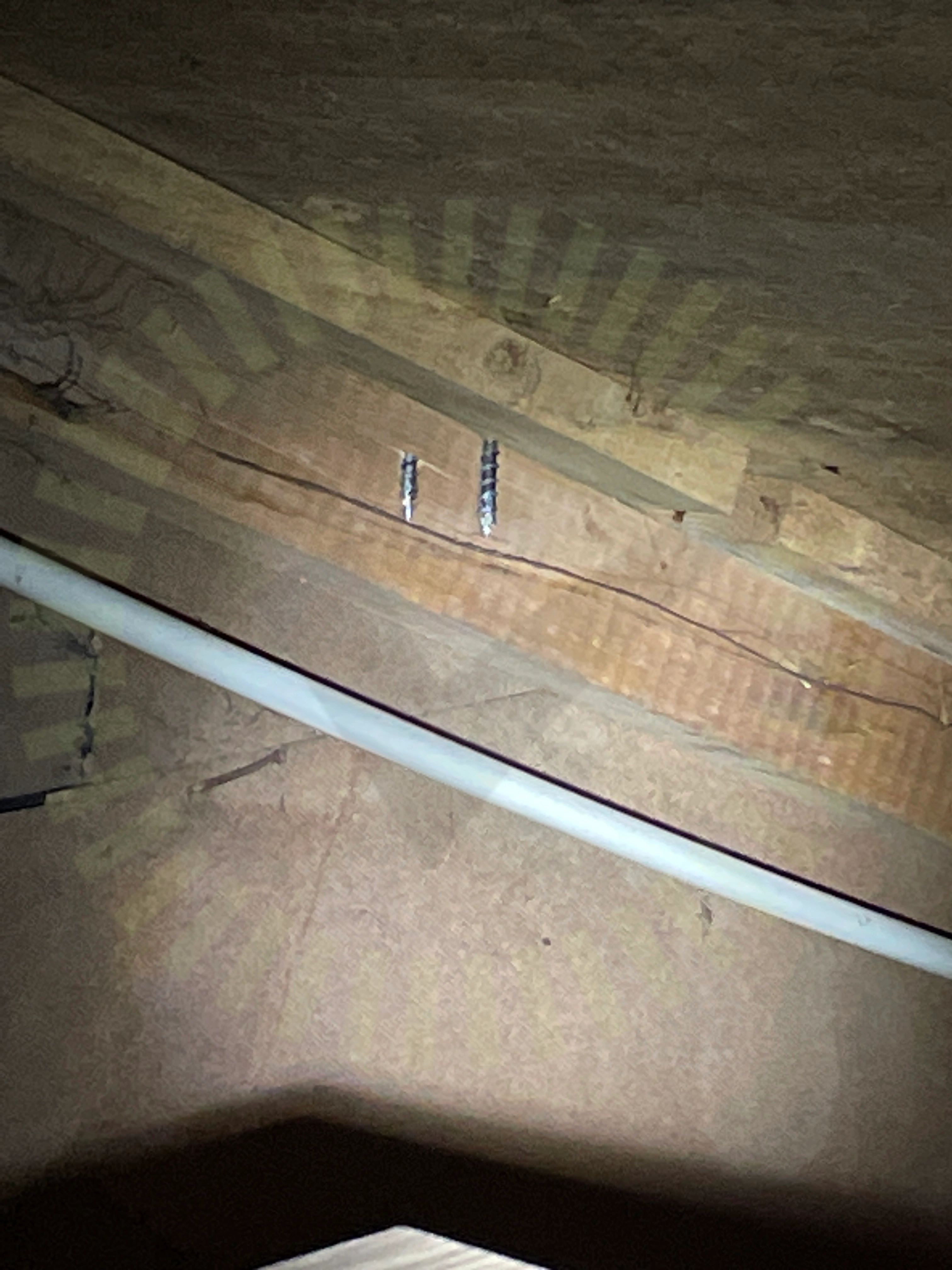

2.3 Infästningar i takstol

Inte godkänd

Skruv har missat takstol

Tillverkarens anvisningar

2.4 Skador

Inte godkänd

Skador har uppkommit på montagesystem vid kapning

Tillverkarens anvisningar

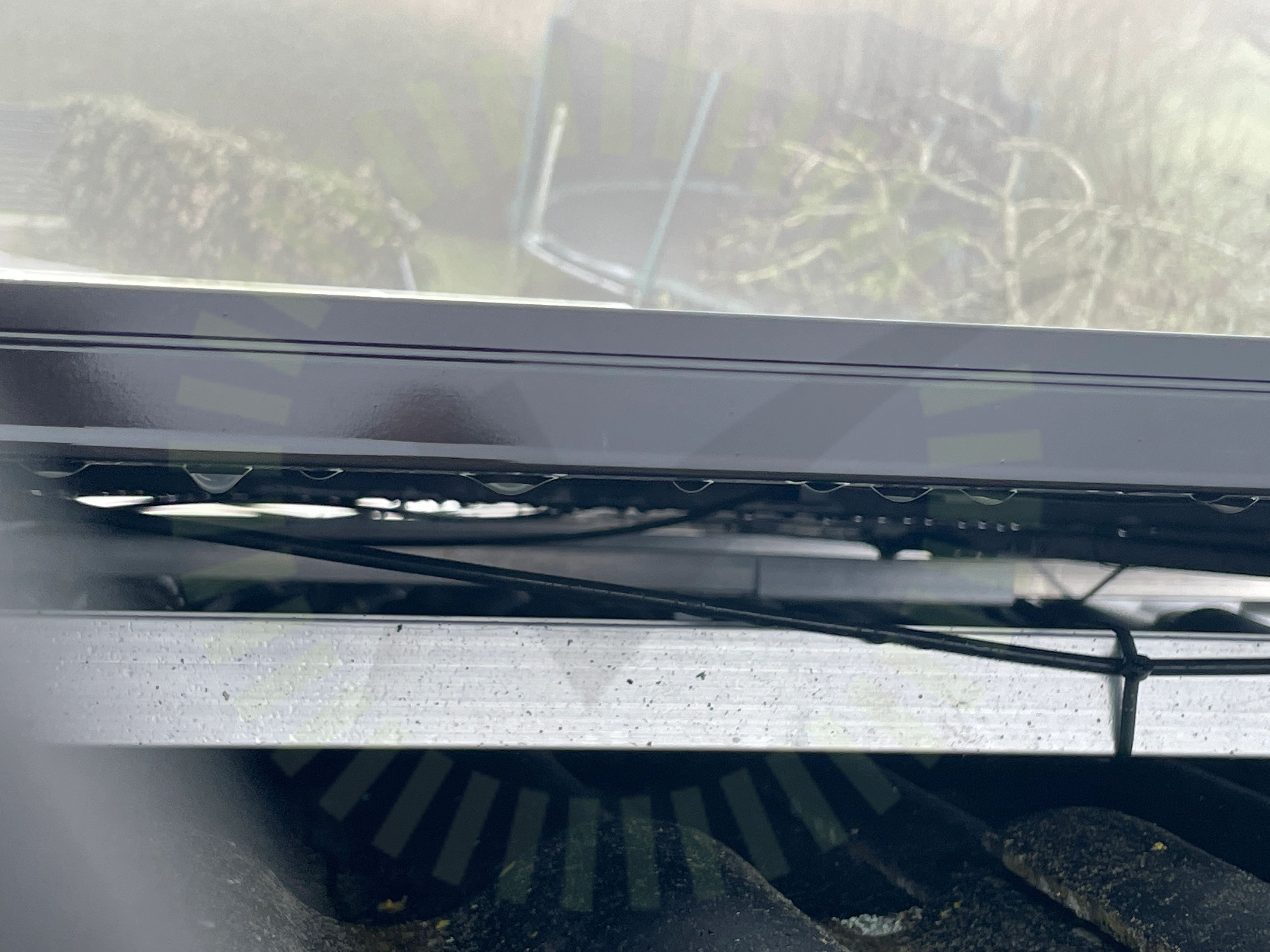

2.5 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

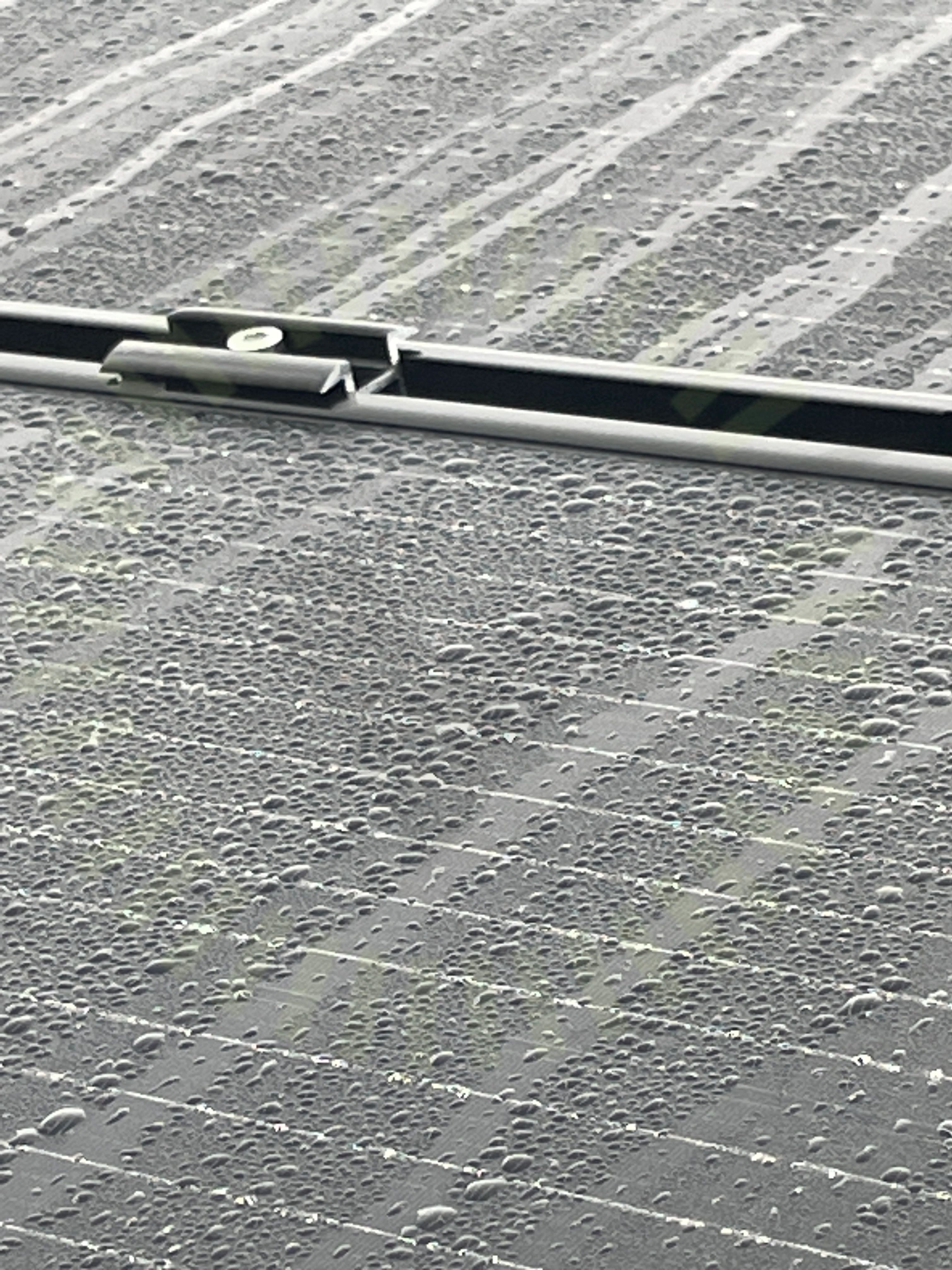

2.6 Mittklämmor

Inte godkänd

Mittfäste ej korrekt monterat

Tillverkarens anvisningar

2.7 Shims

Inte godkänd

Shims påträffades

Tillverkarens anvisningar

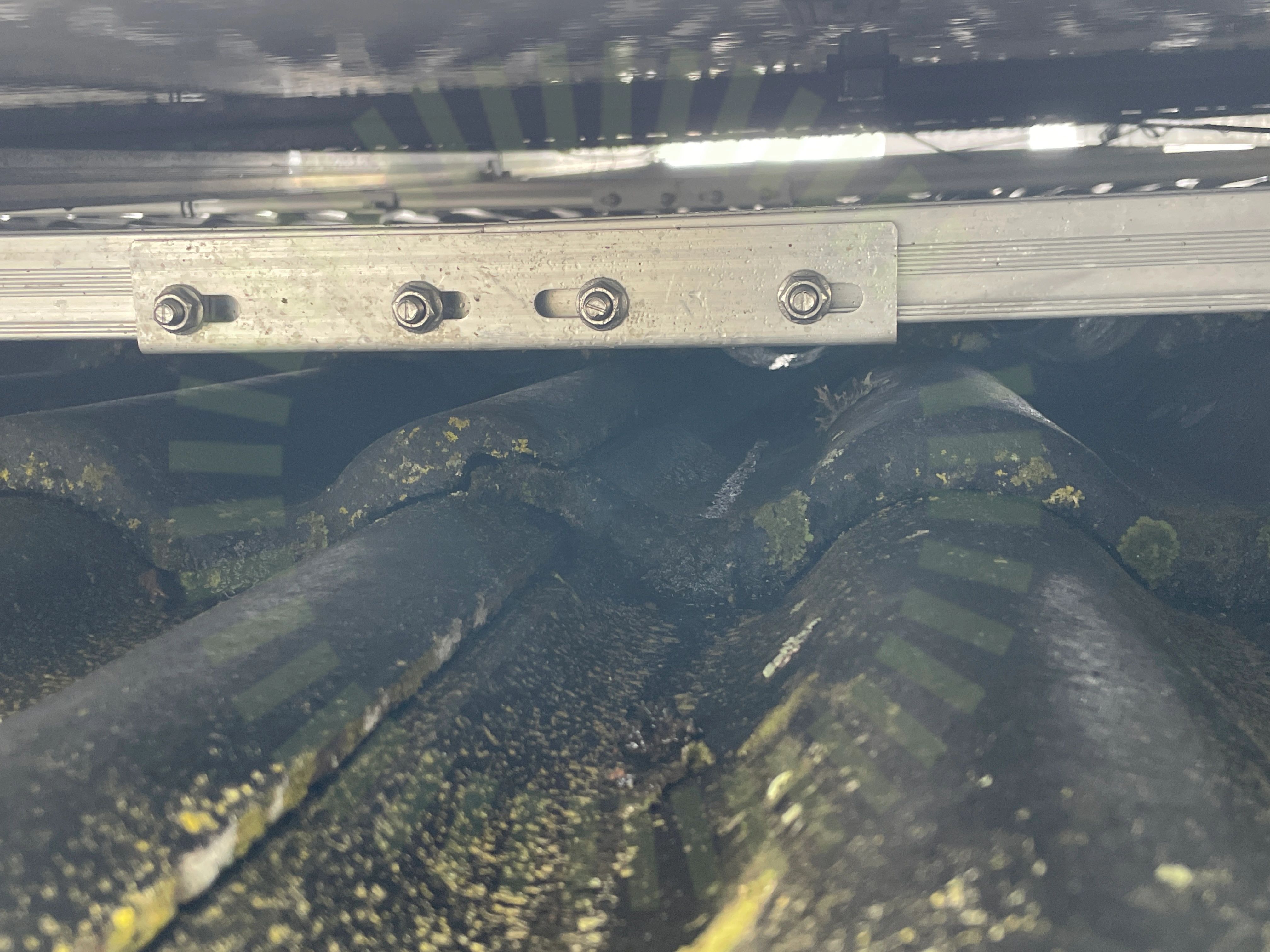

2.8 Skenskarvar

Inte godkänd

Skenskarv ej monterad korrekt, ena t-bulten ligger ej rätt

Tillverkarens anvisningar

2.9 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning stämmer inte överens med verkligheten. Panelfält på tak mot öst layout stämmer ej.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/21

Främmande material

Förutsättningar

Infästningarnas CC mått

Skarp kant

Skenornas infästning

Skenornas överhäng

Skydd

Slutklämmor

Takpannor under betongkrok

Urspårning av betongpannor

Väderbeständigt material

Ej tillgängligt vid besiktning

1/21

Takgenomföring

Tak 1, Trina: Vertex DE09.05

Anmärkningar

4/12

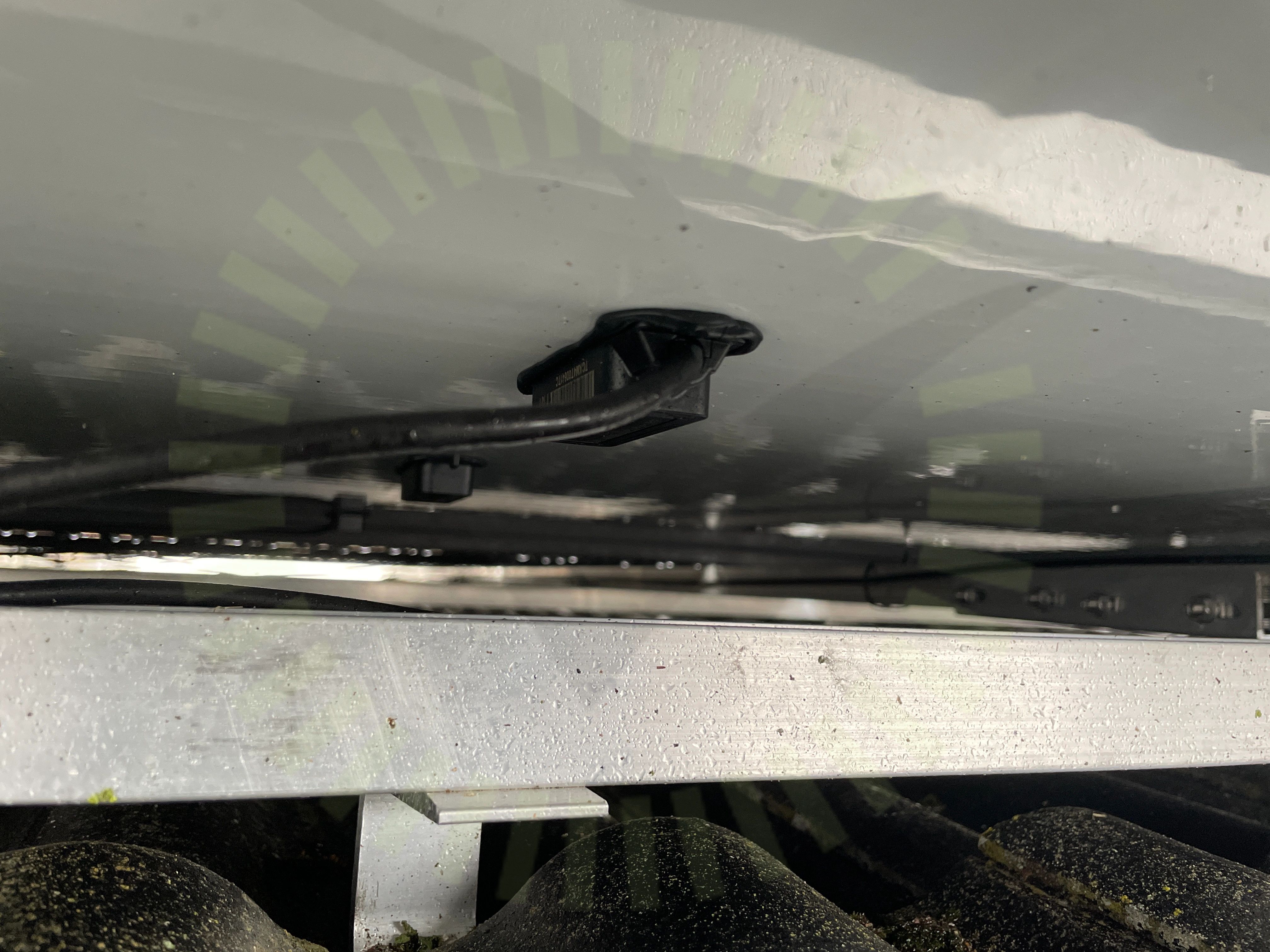

3.1 Böjradie kablage

Inte godkänd

Skarp böj på kablarna ut från panelerna

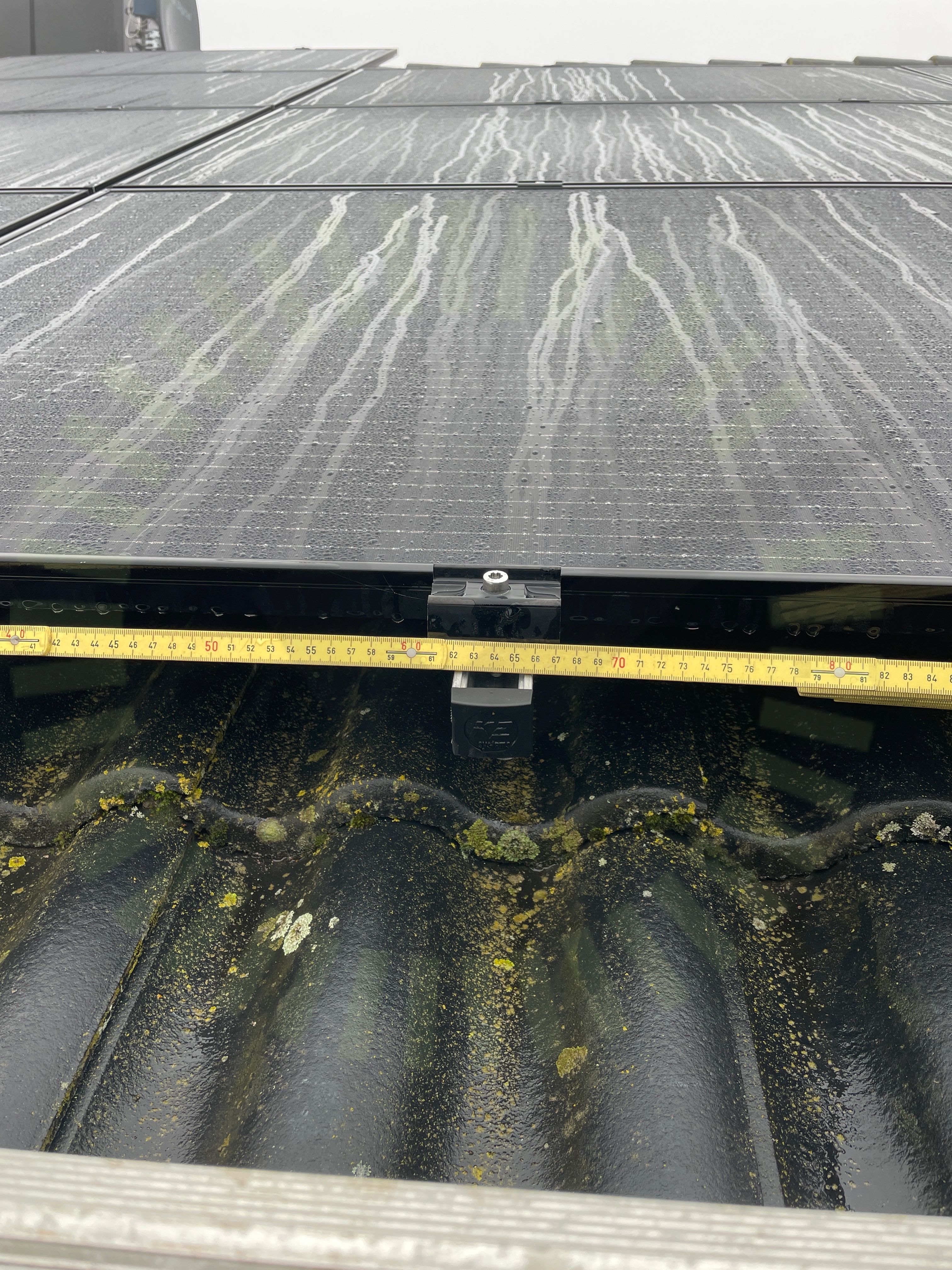

3.2 Fästenas placering

Inte godkänd

Fäste är ej monterat inom panelens klämzon. Uppmätt mått 640mm mellan cc fäste och panelens kortsida

Tillverkarens anvisningar

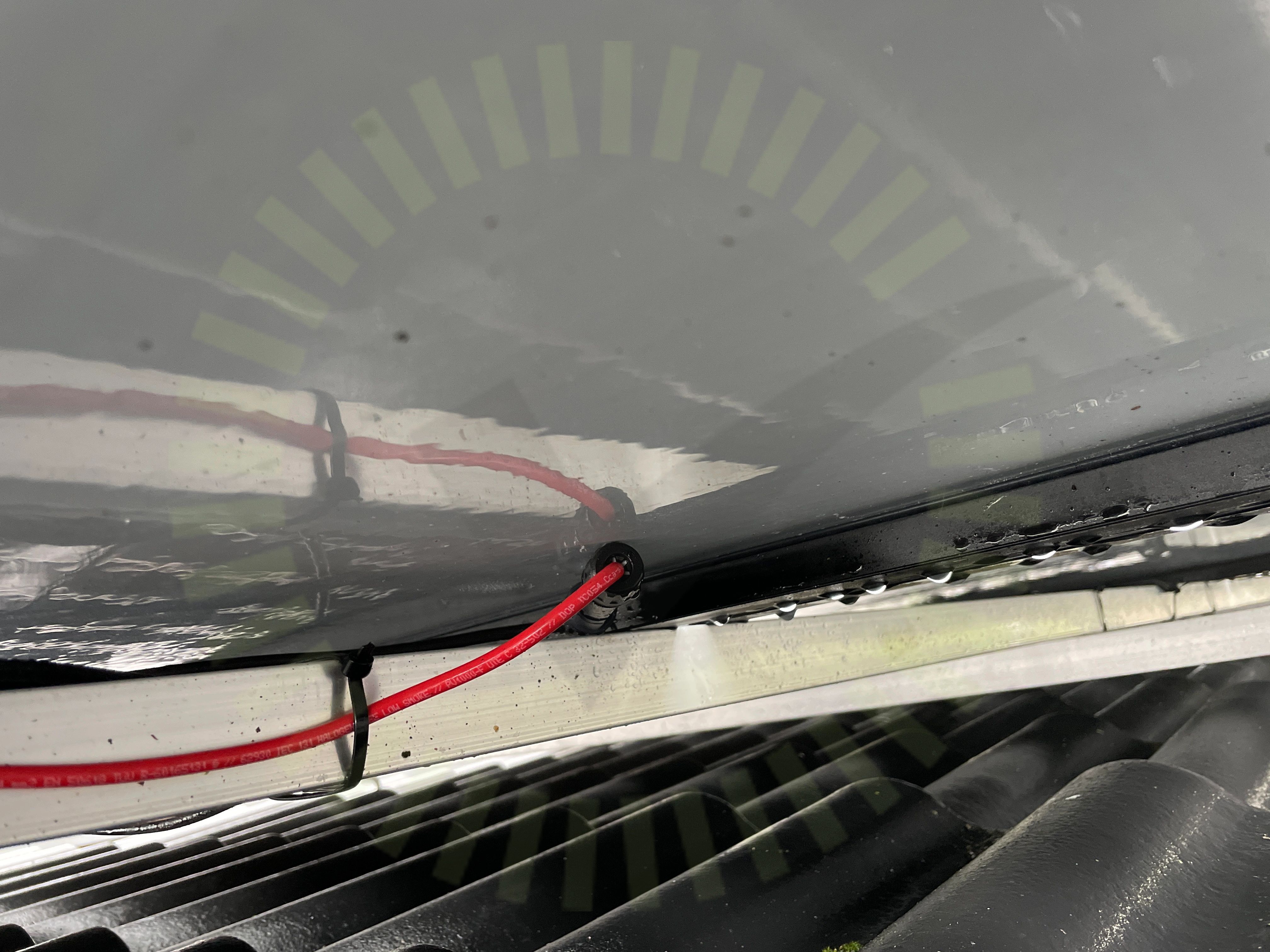

3.3 Föremål mot bakstycke

Inte godkänd

Kontakt ligger mellan skena och panelens baksida

Tillverkarens montageanvisningar

3.4 Dragavlastade

Inte godkänd

Kablar ut från panelerna ej uppfäst med tillräckligt stöd, långa sträckor som ej har någon fästpunkt

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

8/12

Dräneringshål

Fästenas överlappning

Förbindelse av kontakter

Höjdskillnad

Mellanrum panelram

Skador

Skugga

Strängförläggning

Varselmärkning

Anmärkningar

1/4

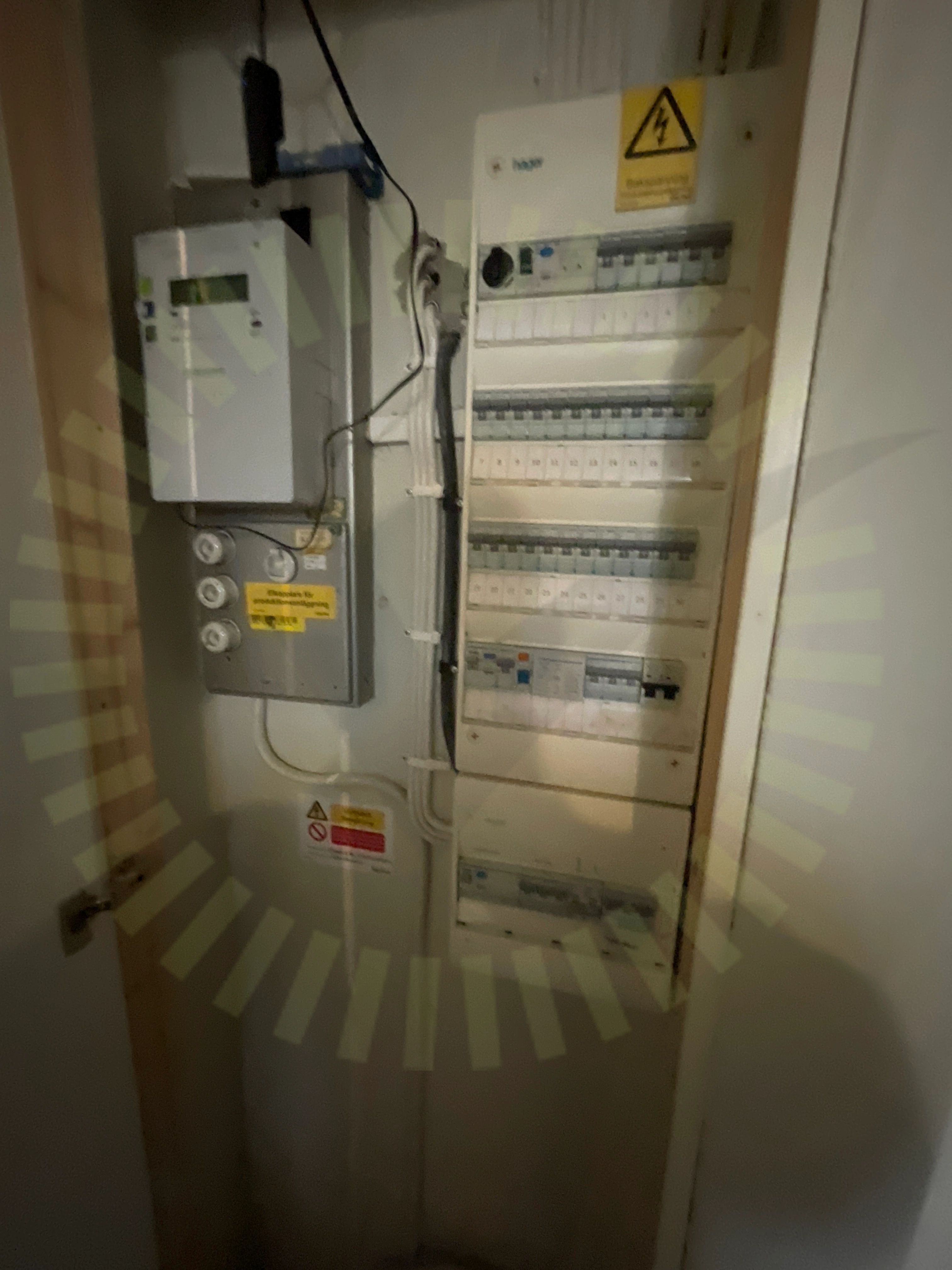

4.1 Informering av solceller

Inte godkänd

Märkning saknas vid anslutningspunkt

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/26

5.1 AC Förläggning

Inte godkänd

Kablage ej uppfäst med tillräckligt stöd

SS 436 40 00 (522.8.4)

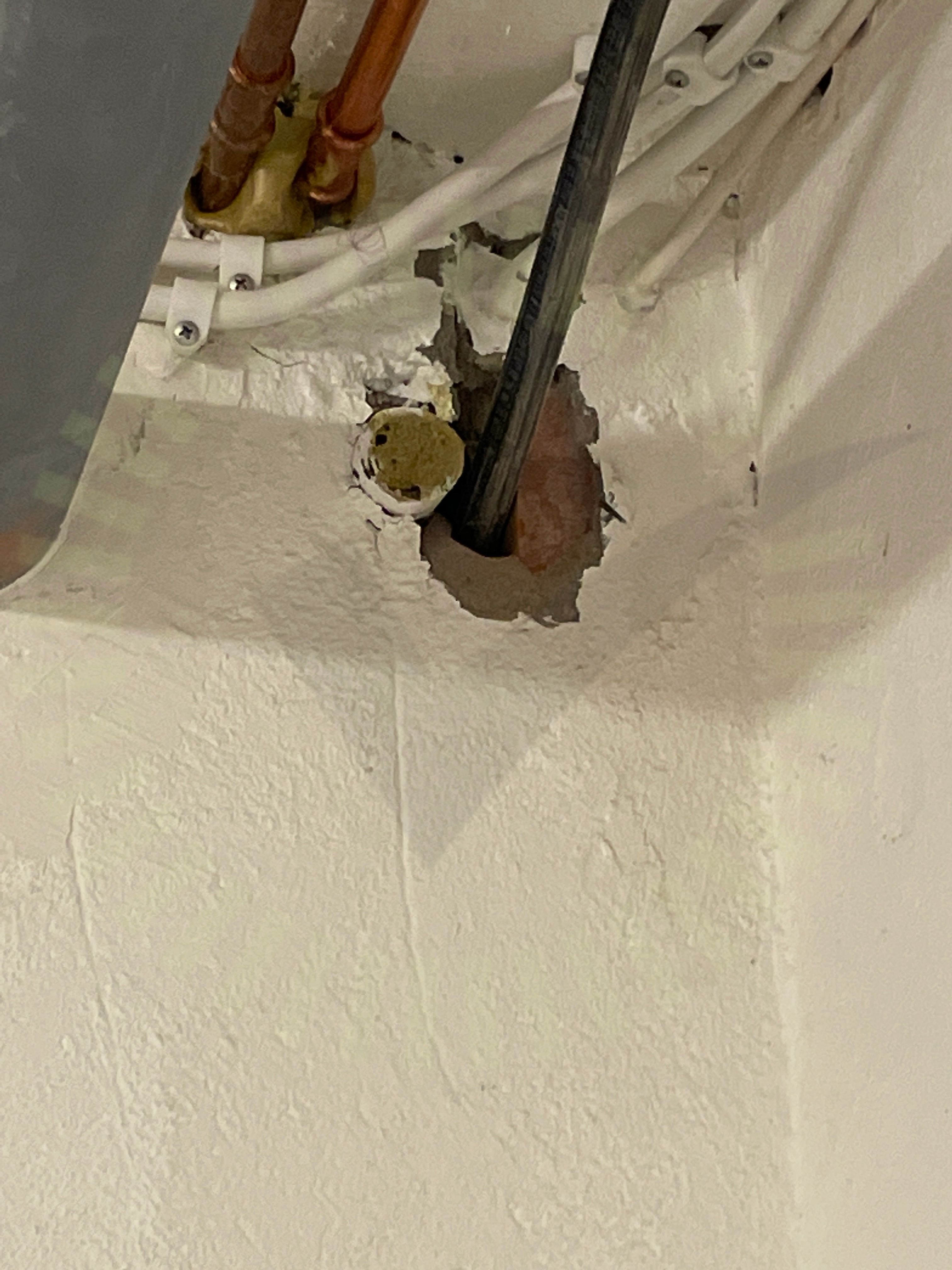

5.2 AC Genomföringar

Inte godkänd

Hål ej tätade

SS 436 40 00 (527.2.1)

5.3 Avstånd

Inte godkänd

Växelriktare placerad för nära tak

https://manuals.fronius.com/html/4204260175/sv.html#0_m_0000010283

5.4 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

22/26

AC Böjradie

AC kabel skarp kant

AC Skador på kabel

Anslutning

DC anslutning

DC Förläggning

DC Genomföringar

DC kablage

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Direkt solljus

Huvudsäkring

Infästning

Kabel

Ledare fastspända

Märkning

Strängschema

Säkring

Utrymme

Ventilation

Vinkel
