Institutet för Solenergikvalitet

Besiktningsrapport

7.6
x

Installation genom

PPAM Solkraft

Datum

1 februari 2023

Ort

Hjärnarp, Skåne län
Dragavlastade
Säkerhetsavstånd
Skena överhäng
70% godkända30% ej godkända

Om installationen

PanelerPPAM: Onyxium Nano
MontagesystemESDEC Lutande tegeltak
VäxelriktareSMA: STP(15-25)TL
PPAM Solkraft

Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Tak 1, ESDEC Lutande tegeltak

Anmärkningar

9/26

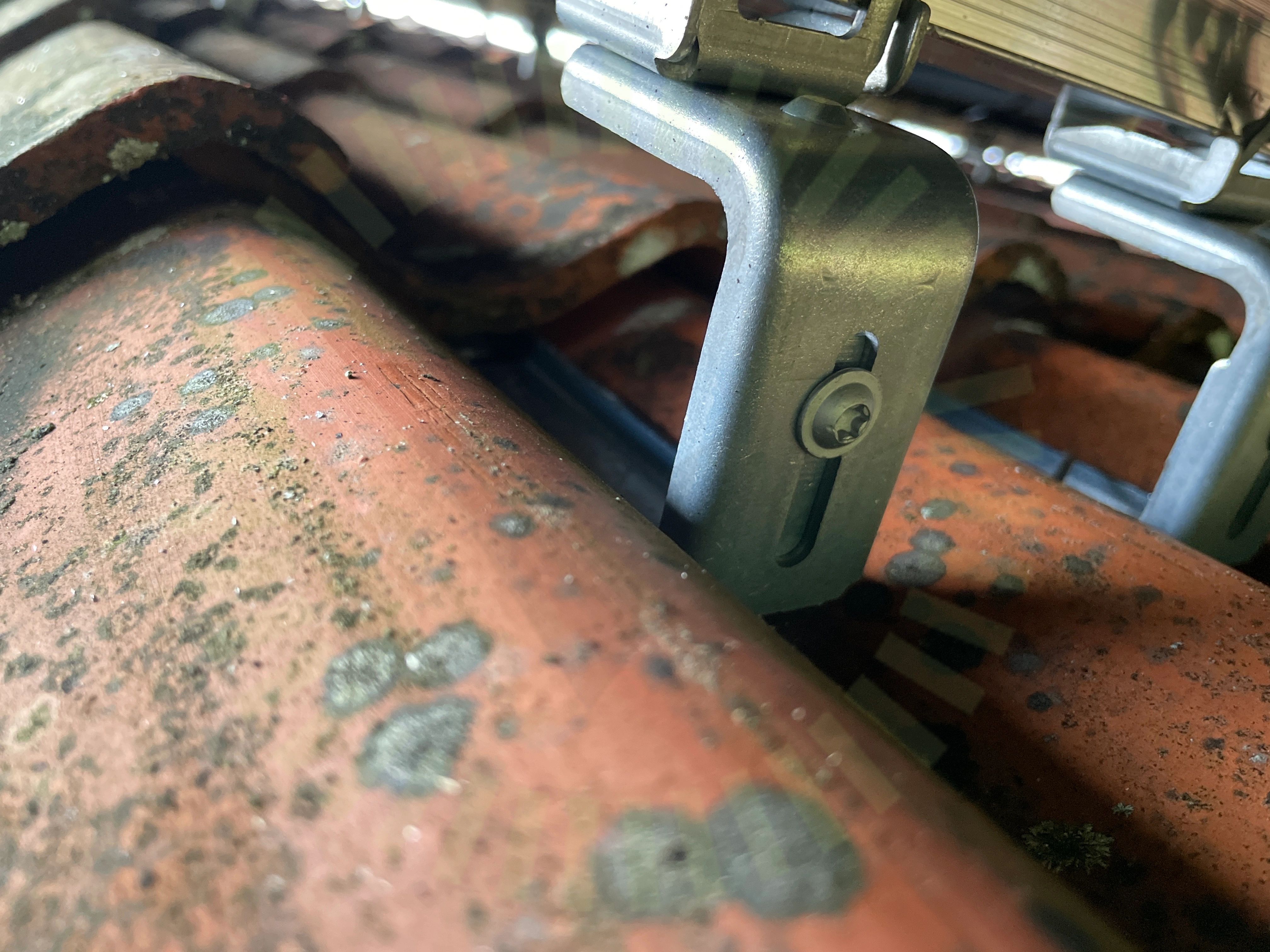

Anpassade takpannor

1.1 Anpassade takpannor

Rekommendation

Övre panna ej urspårad för krok

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 09

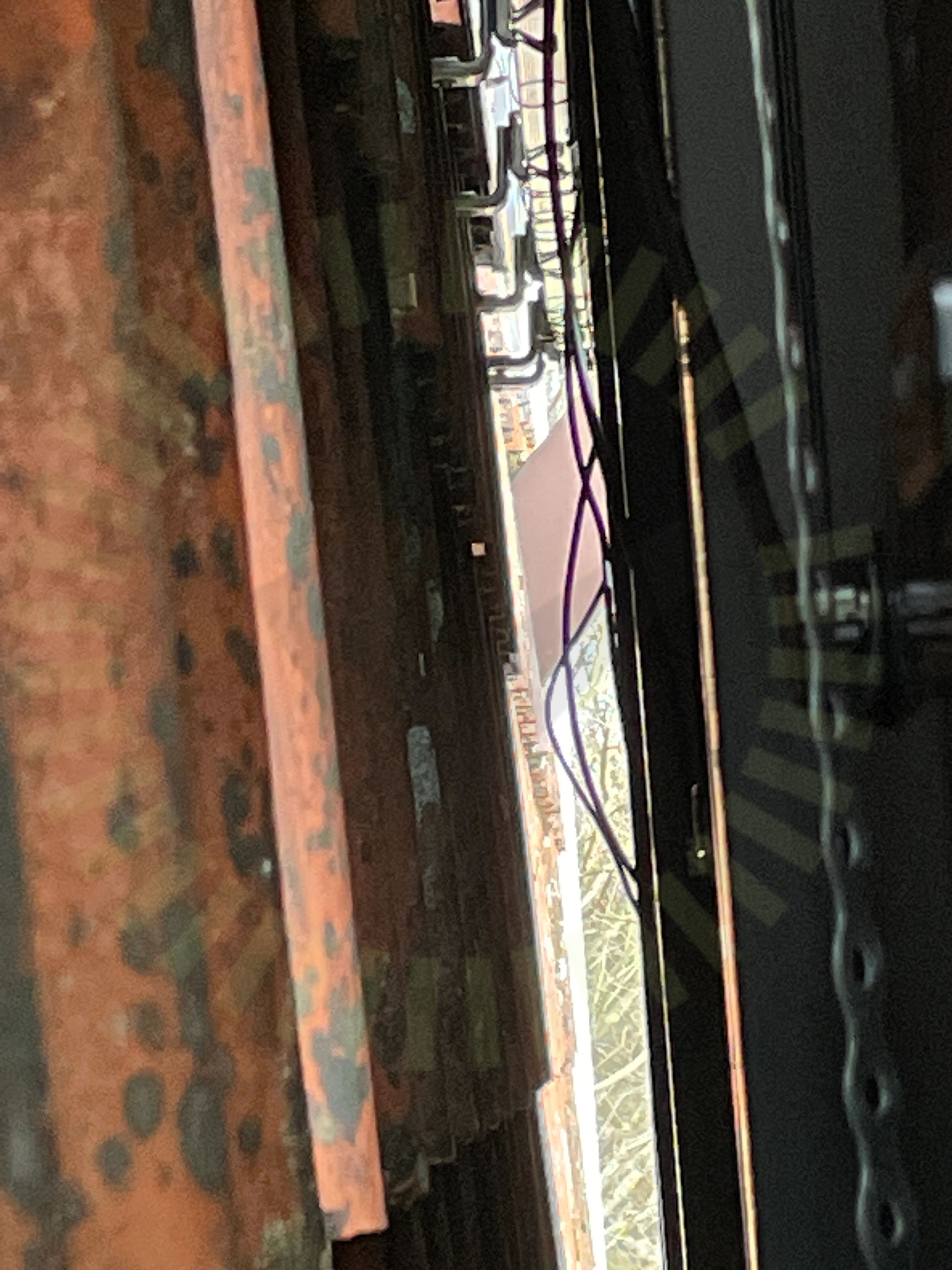

Kabeluppfästning

1.2 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

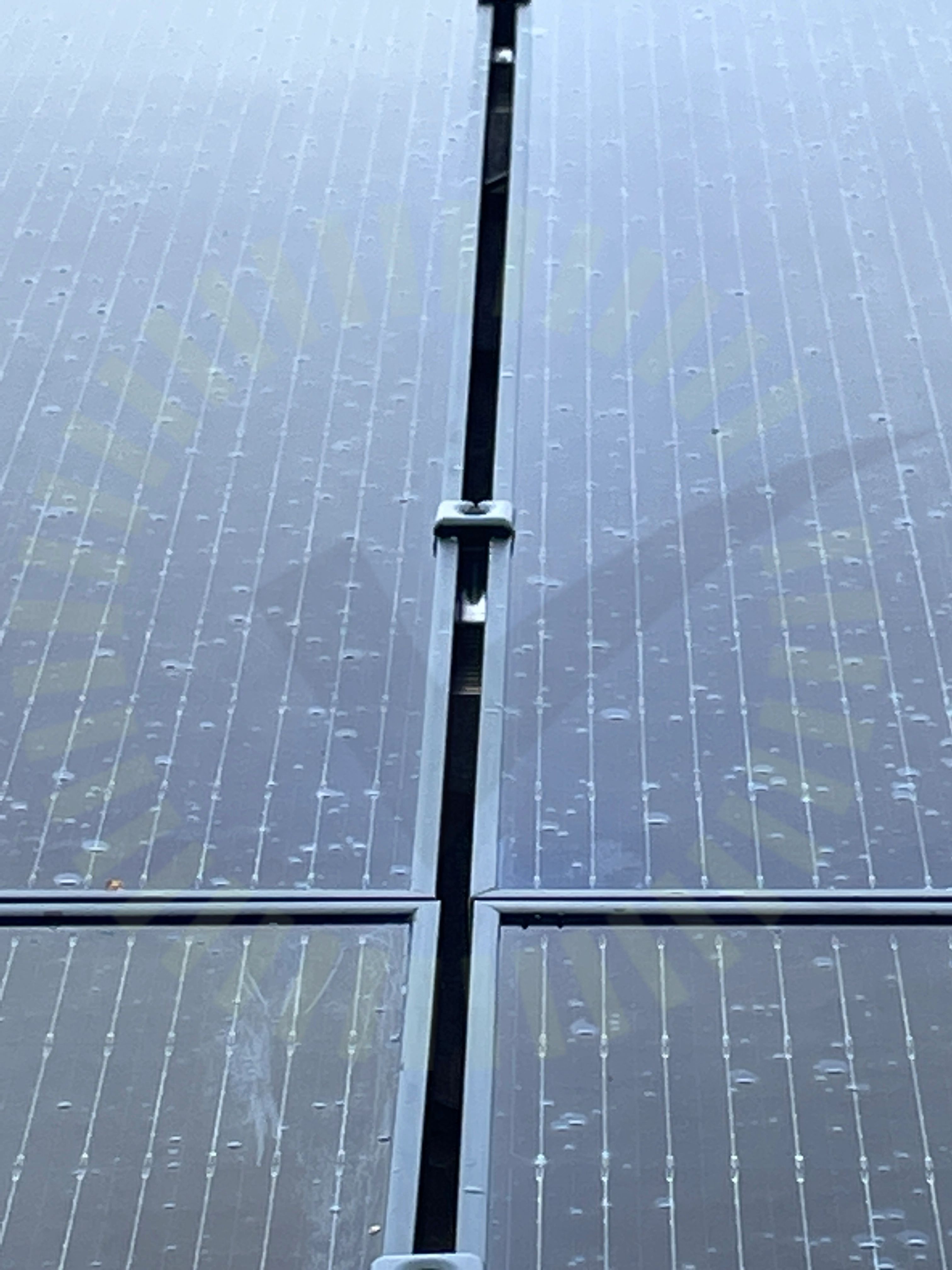

Mittklämmor

1.3 Mittklämmor

Inte godkänd

Mittfäste monterat med avrinningsränna uppåt

Tillverkarens anvisningar

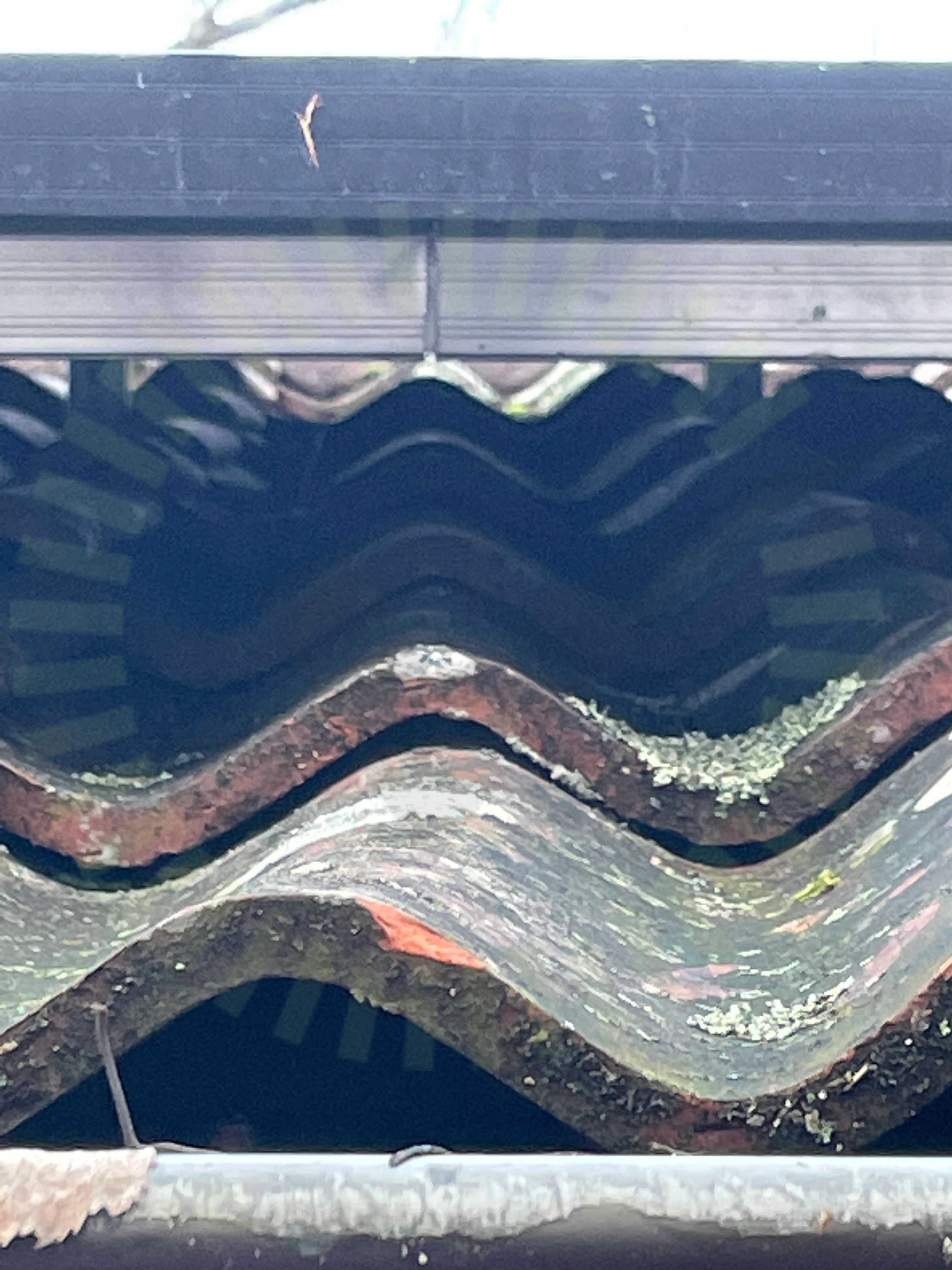

Skarvning av skena

1.4 Skarvning av skena

Inte godkänd

Skenskarv ej ihop ordentligt

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 08

1.5 Avstånd mellan takkrokar

Inte godkänd

Lastberäkning saknas uppmätt mått mellan krokar 360mm

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

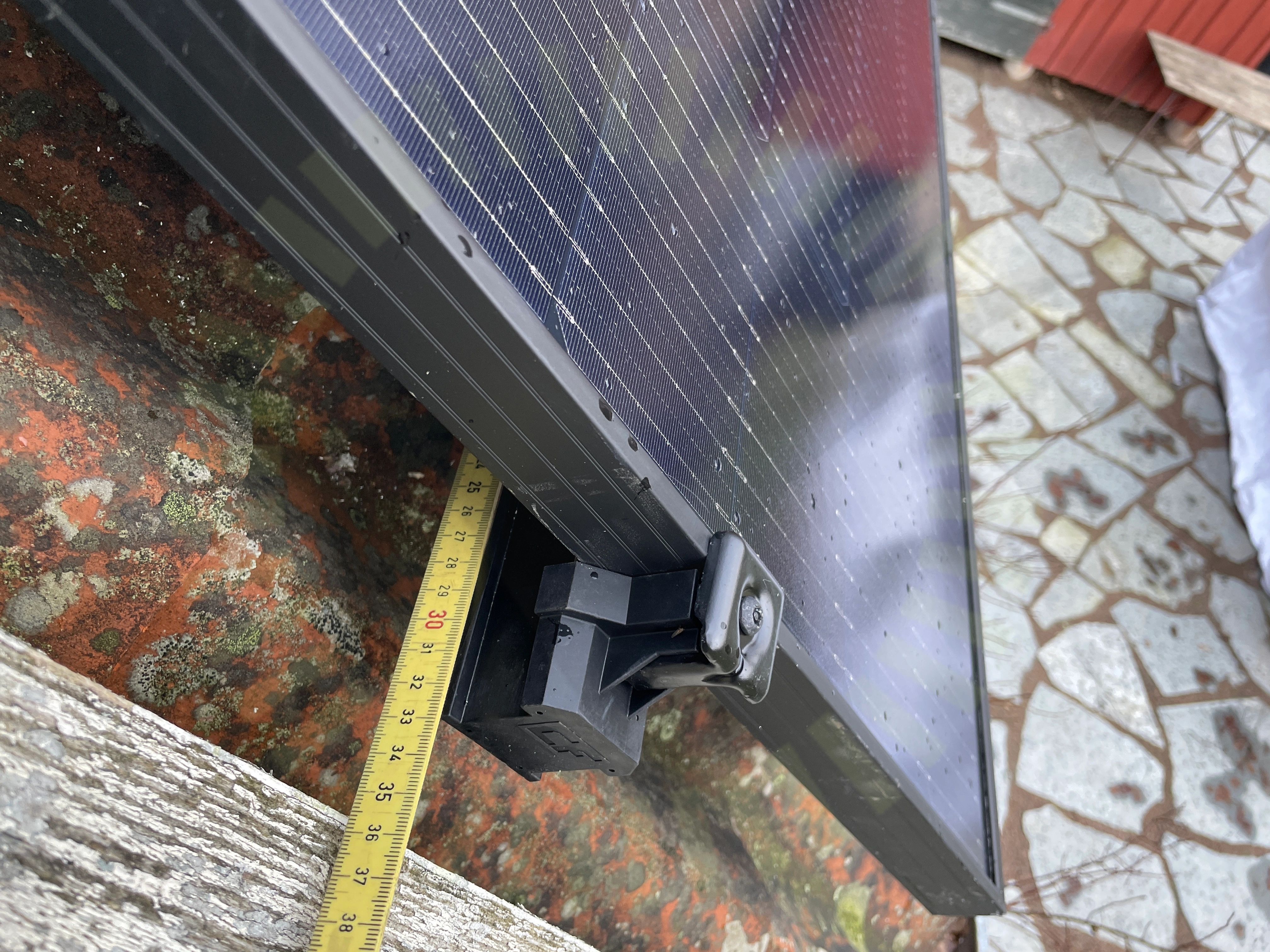

Skena överhäng

1.6 Skena överhäng

Inte godkänd

Överhäng överstiger tillverkarens anvisningar uppmätt mått överhäng 320mm

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

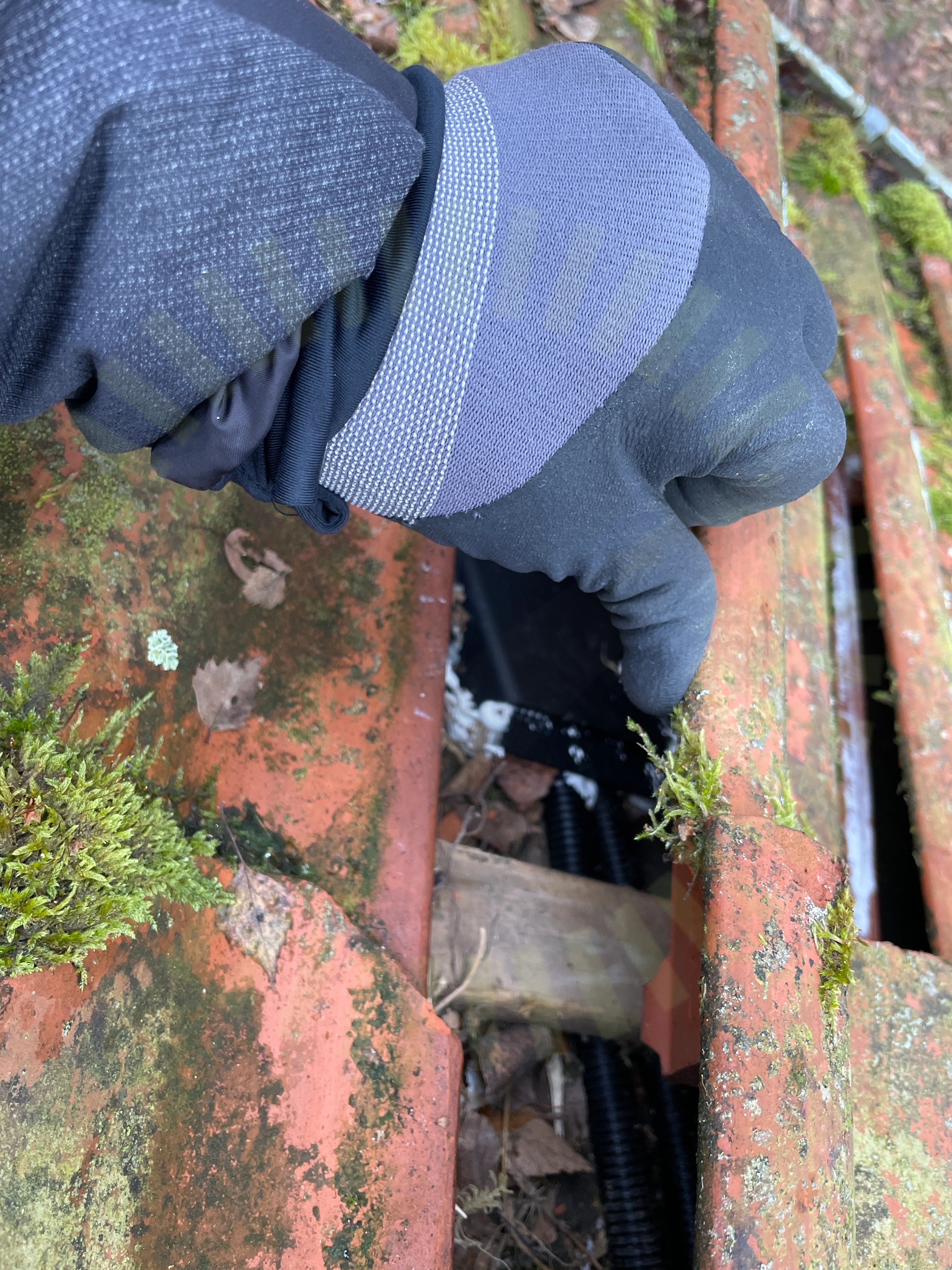

Takgenomföring

1.7 Takgenomföring

Inte godkänd

Mögelstopp vänd på fel håll

1.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

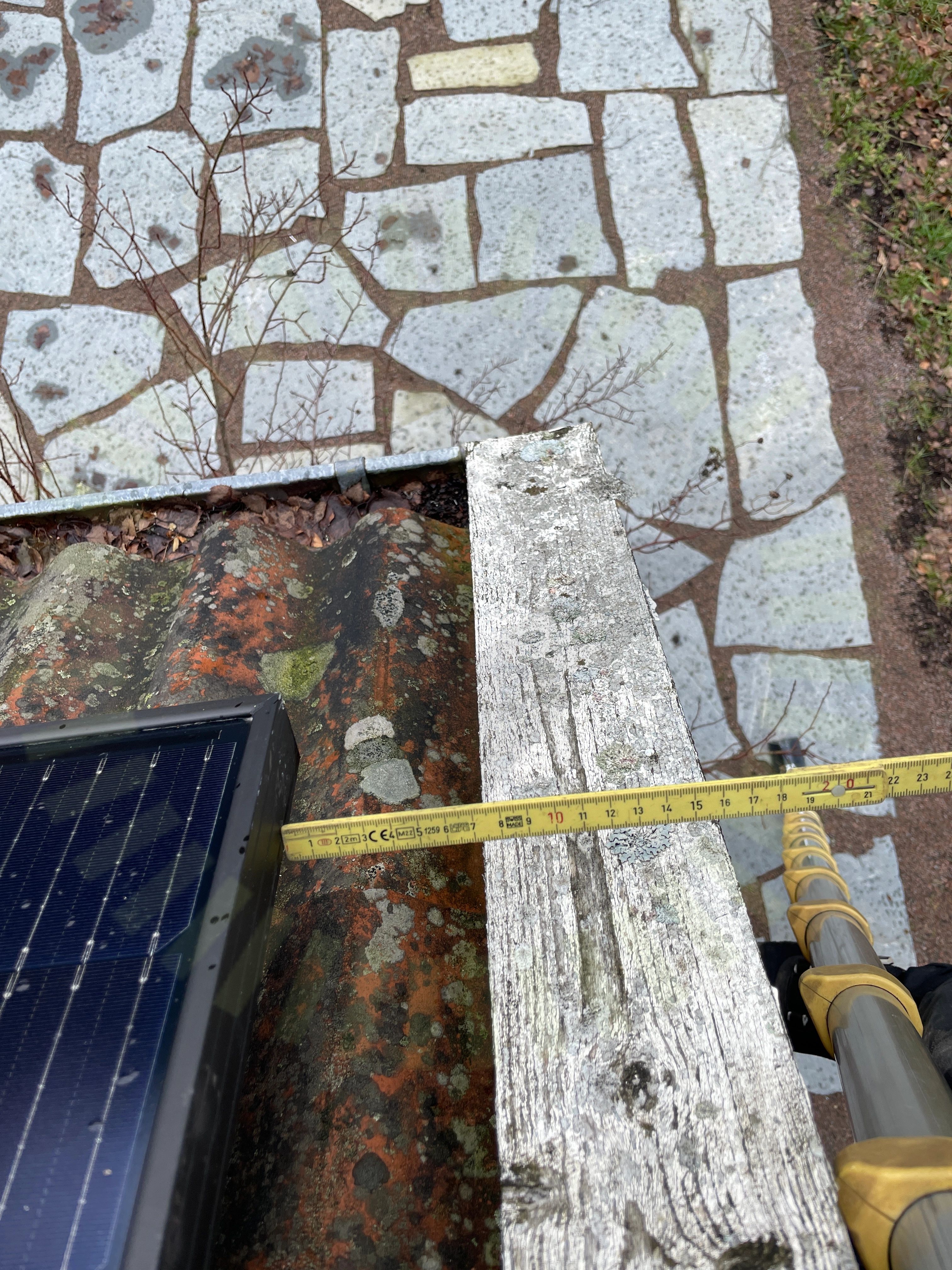

Säkerhetsavstånd

1.9 Säkerhetsavstånd

Inte godkänd

För kort avstånd mellan panel och takkant

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

Godkända kontrollpunkter

17/26
BärläktFrämmande materialInfästning skenaKlämräckvidd för ställbart fästeMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkyddTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästenÄndklämmor

Tak 1, PPAM: Onyxium Nano

Anmärkningar

3/12
Dragavlastade

2.1 Dragavlastade

Inte godkänd

Hårt dragna kablar, påverkar dragavlastningen

SS 436 40 00 (522.8.3)

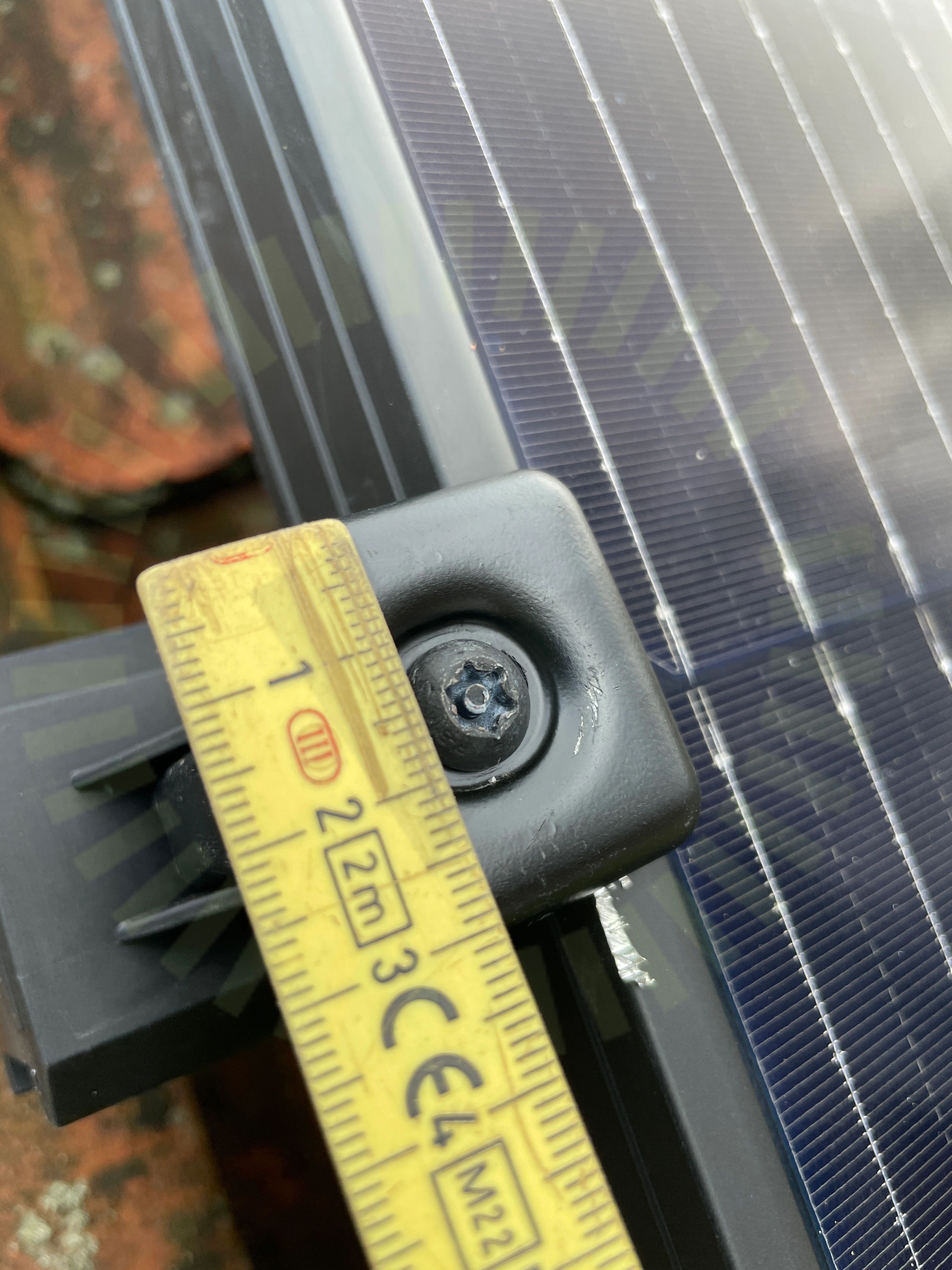

Fästenas storlek

2.2 Fästenas storlek

Inte godkänd

Fästen för valt montagesystem uppfyller inte paneltillverkarens krav

Tillverkarens anvisningar

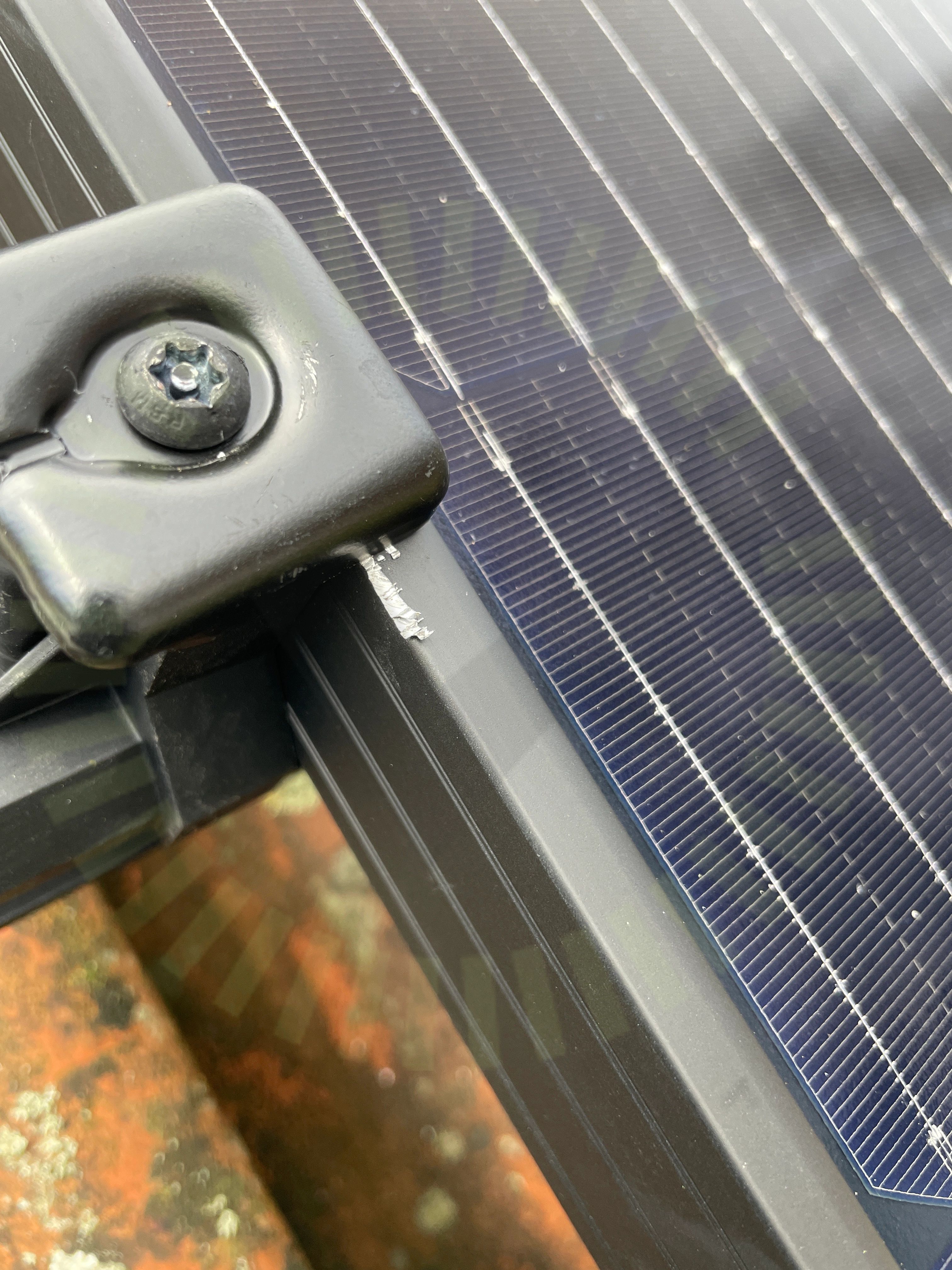

Skador

2.3 Skador

Inte godkänd

Skador på panelramen

Tillverkarens montageanvisningar

Godkända kontrollpunkter

9/12
DräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrum panelramSkuggaSträngförläggning

Varselmärkning

Anmärkningar

3/4

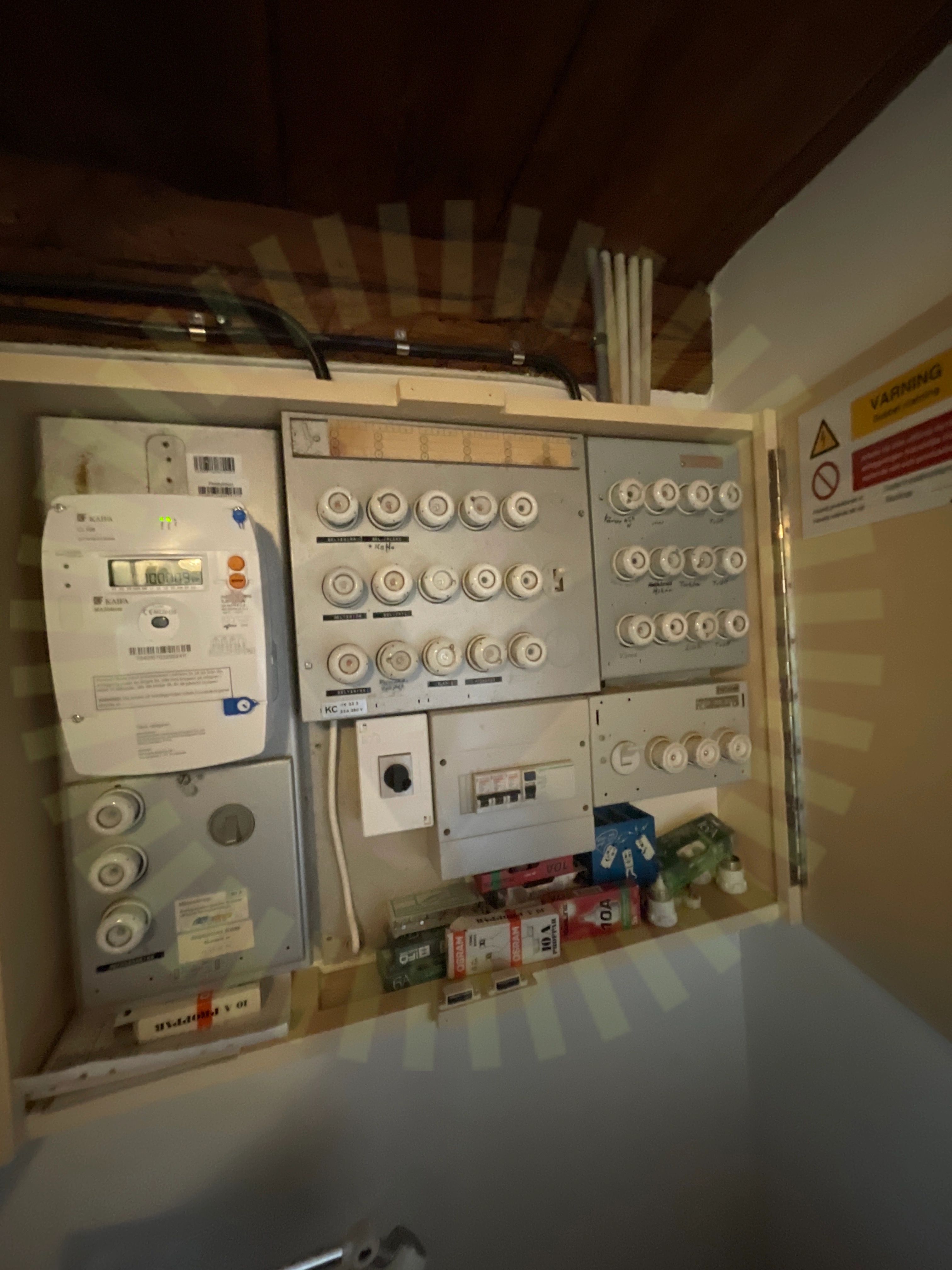

Informering av solceller

3.1 Informering av solceller

Inte godkänd

Märkning saknas vid huvudcentral

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

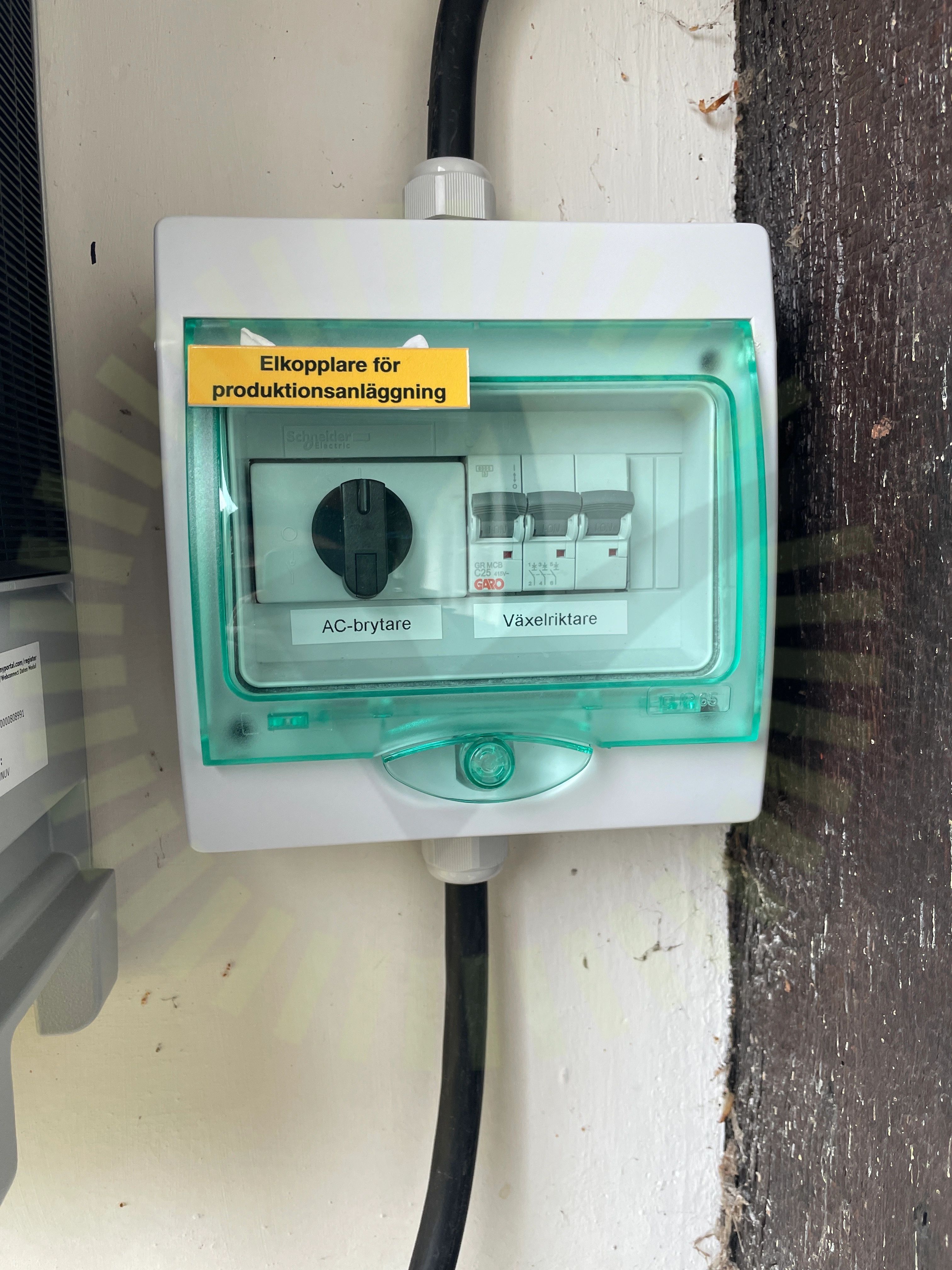

Varning för backspänning

3.2 Varning för backspänning

Inte godkänd

Saknas märkning vid anslutningspunkt

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6

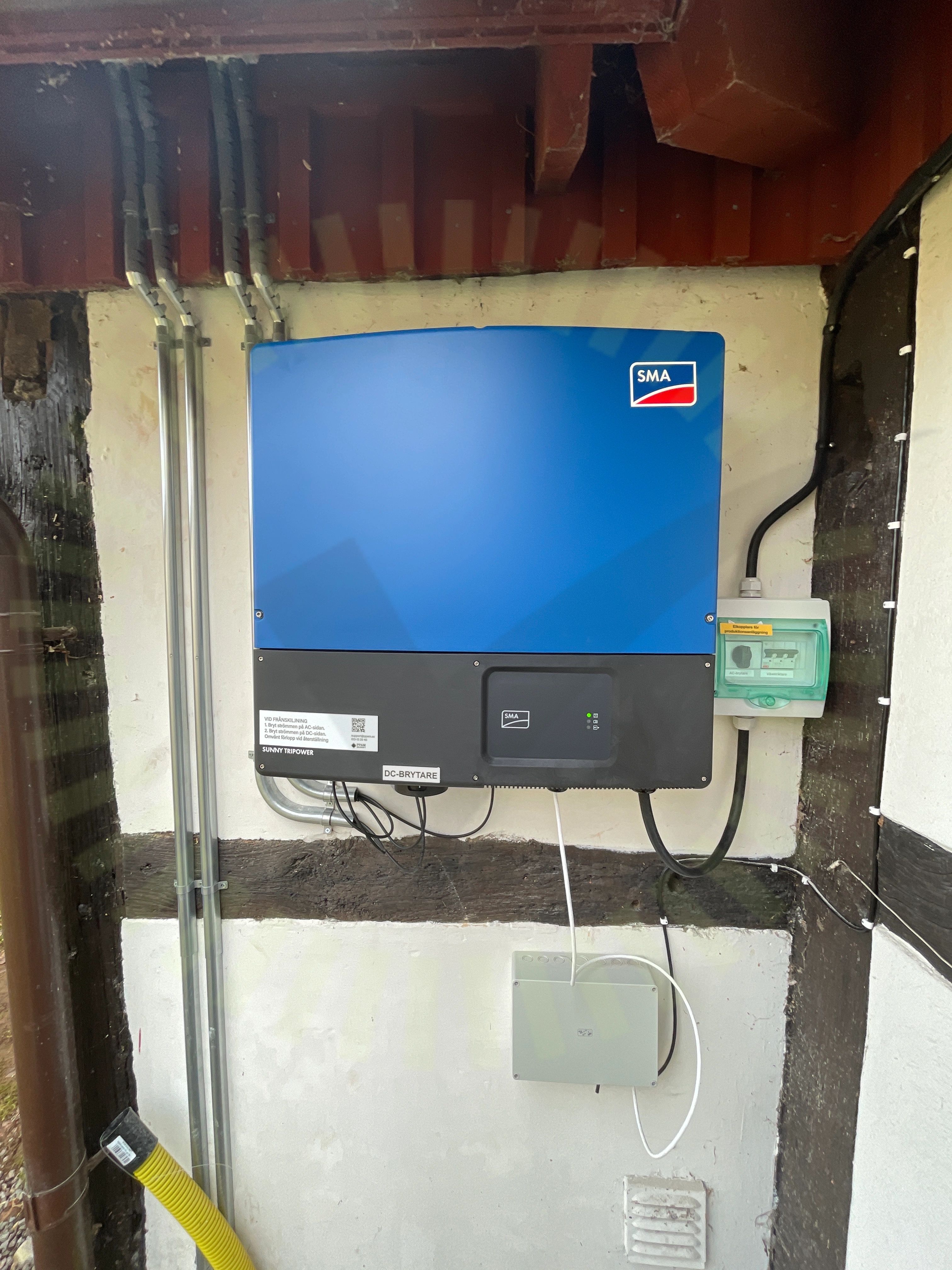

Varning för likspänning

3.3 Varning för likspänning

Inte godkänd

Saknas märkning vid växelriktare

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

1/4
Tillförlitligt fäst

Växelriktare

Anmärkningar

8/29

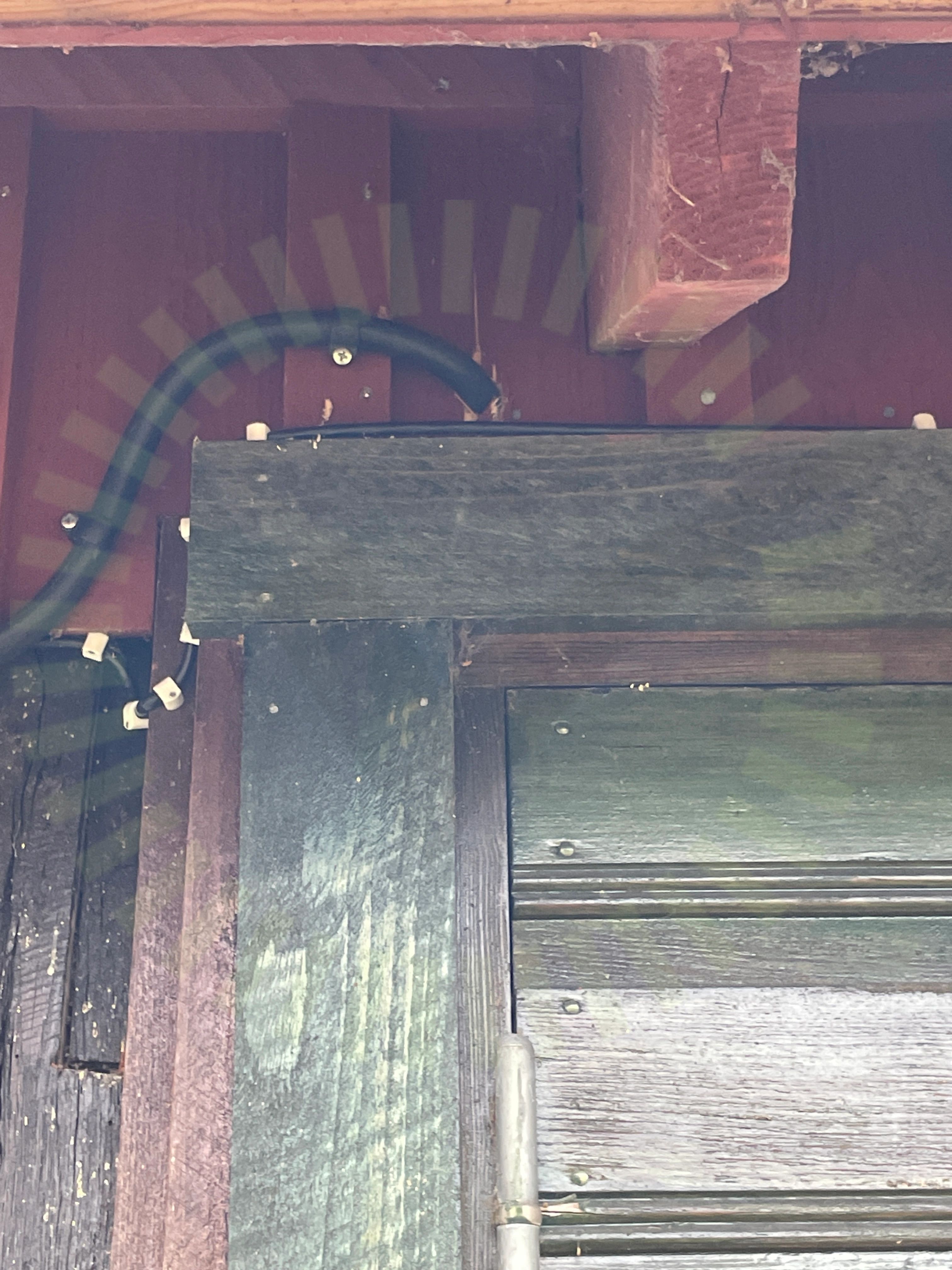

AC Genomföringar

4.1 AC Genomföringar

Inte godkänd

Hål ej tätade

4.2 Huvudsäkring

Rekommendation

Växelriktaren är avsäkrad med 25A, Huvudsäkringar 20A, i dagens läge så klarar huvudsäkringar av produktionens belastning men skulle man öka på med fler paneler så räcker inte huvudsäkringarna till

Dimensionering

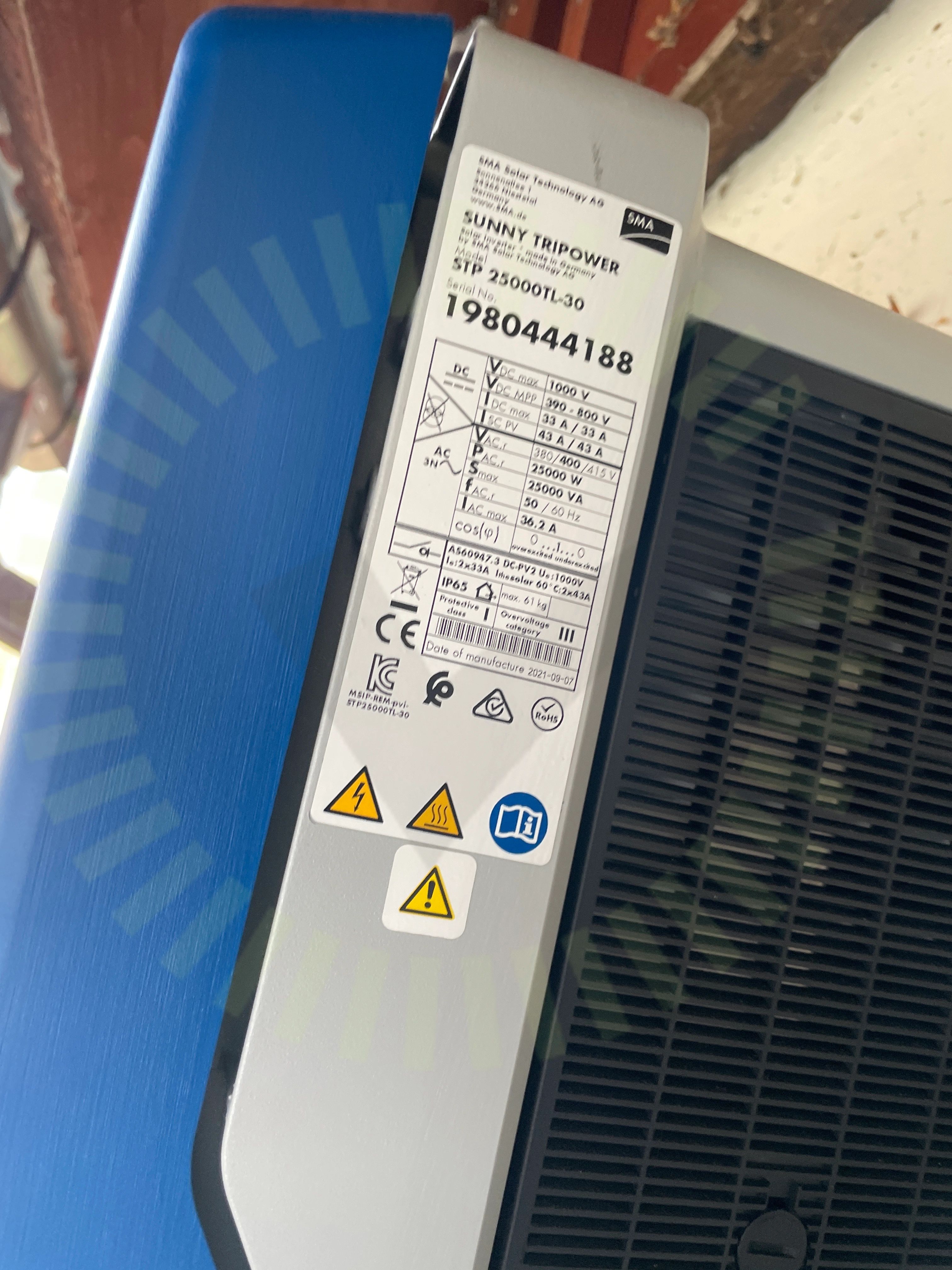

4.3 Dimensionering

Inte godkänd

Växelriktare överdimensionerad för anläggningen

Tillverkarens anvisningar

4.4 Direkt solljus

Inte godkänd

Kan utsättas för solljus

Tillverkarens anvisningar

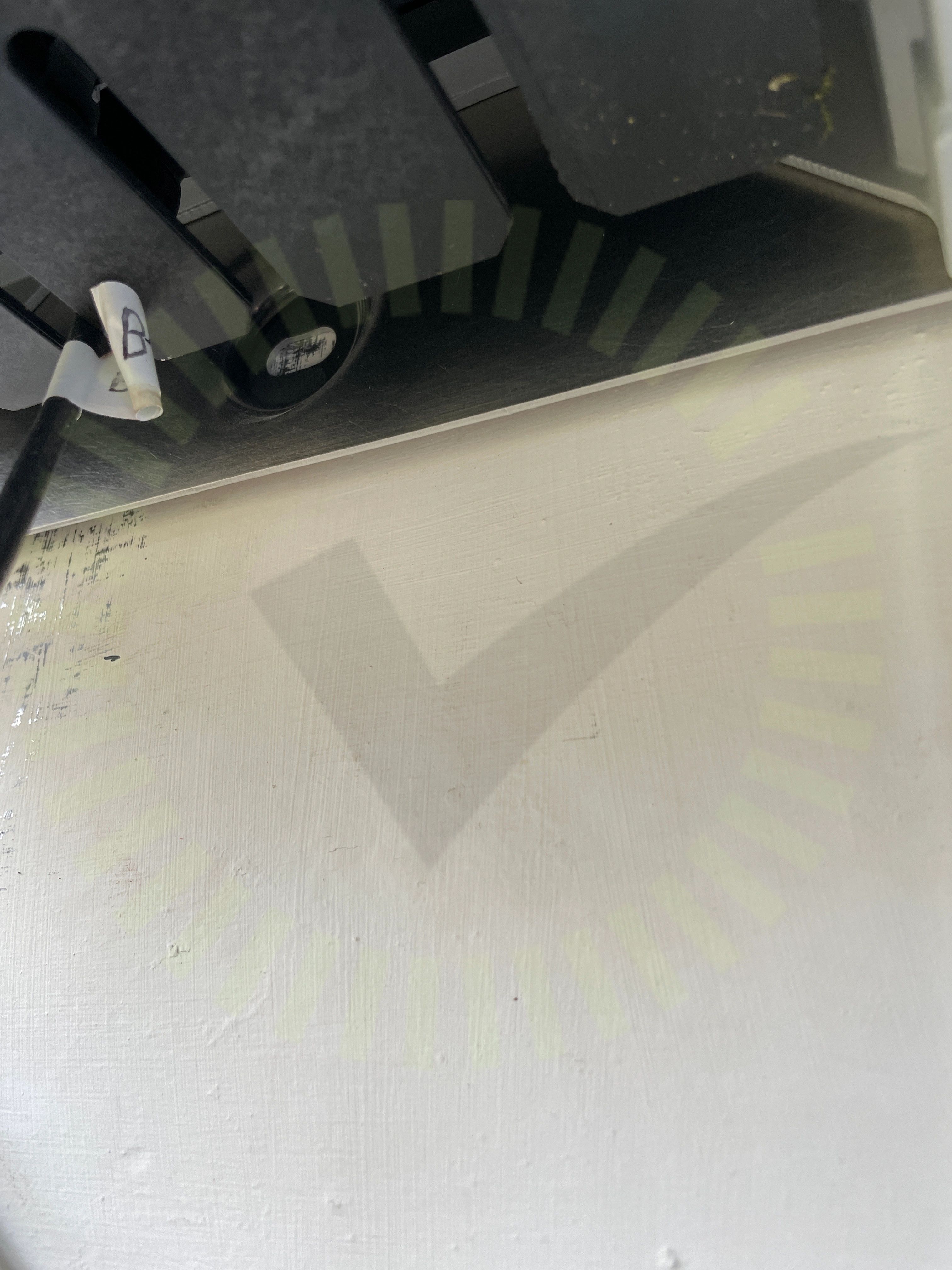

Fastsäkring av produkt

4.5 Fastsäkring av produkt

Inte godkänd

Ej fäst med skruv på båda infästningspunkterna på nederdel

Tillverkarens anvisningar

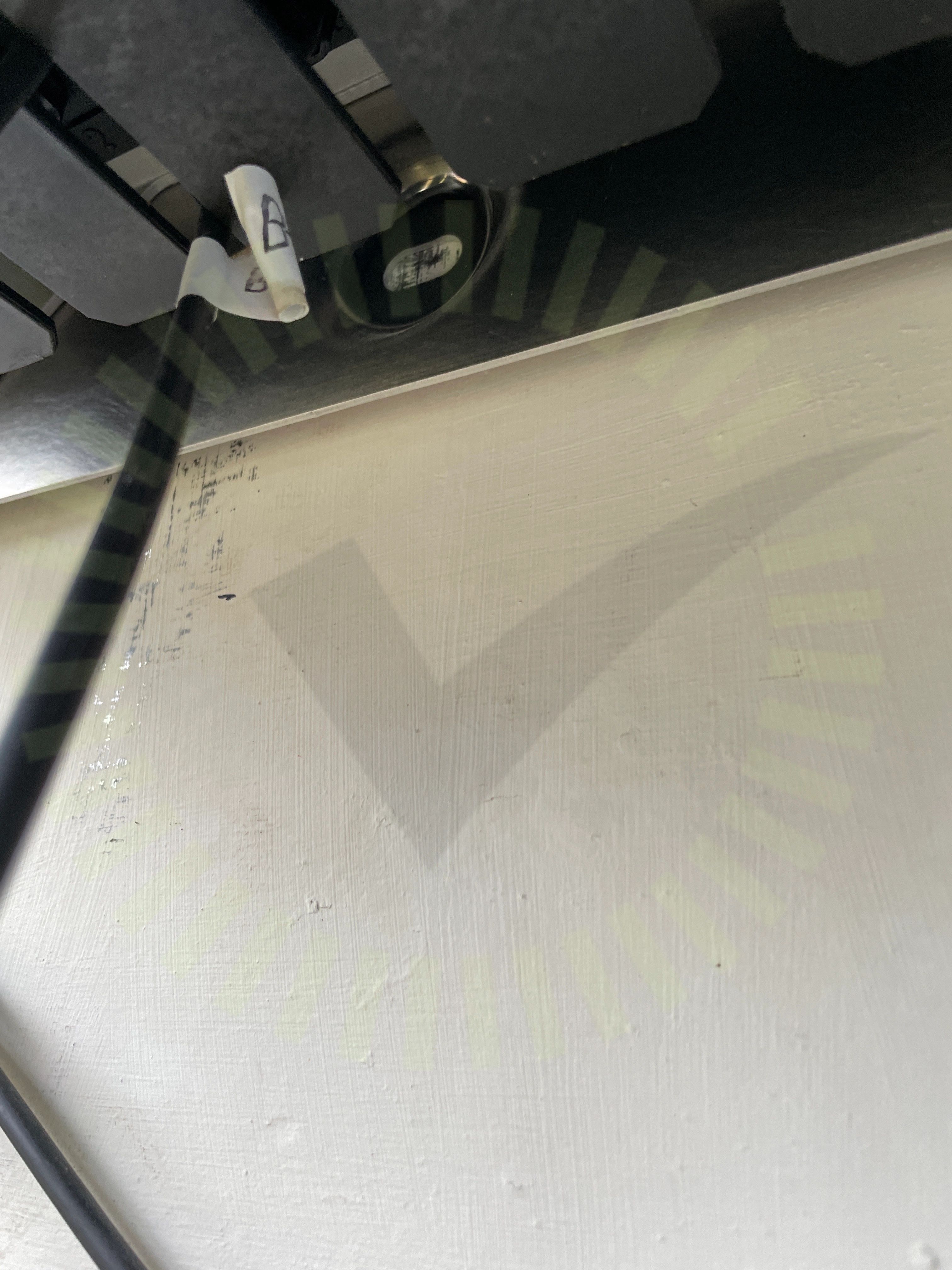

Infästning

4.6 Infästning

Inte godkänd

Växelriktare ej tillräckligt fäst

Tillverkarens anvisningar

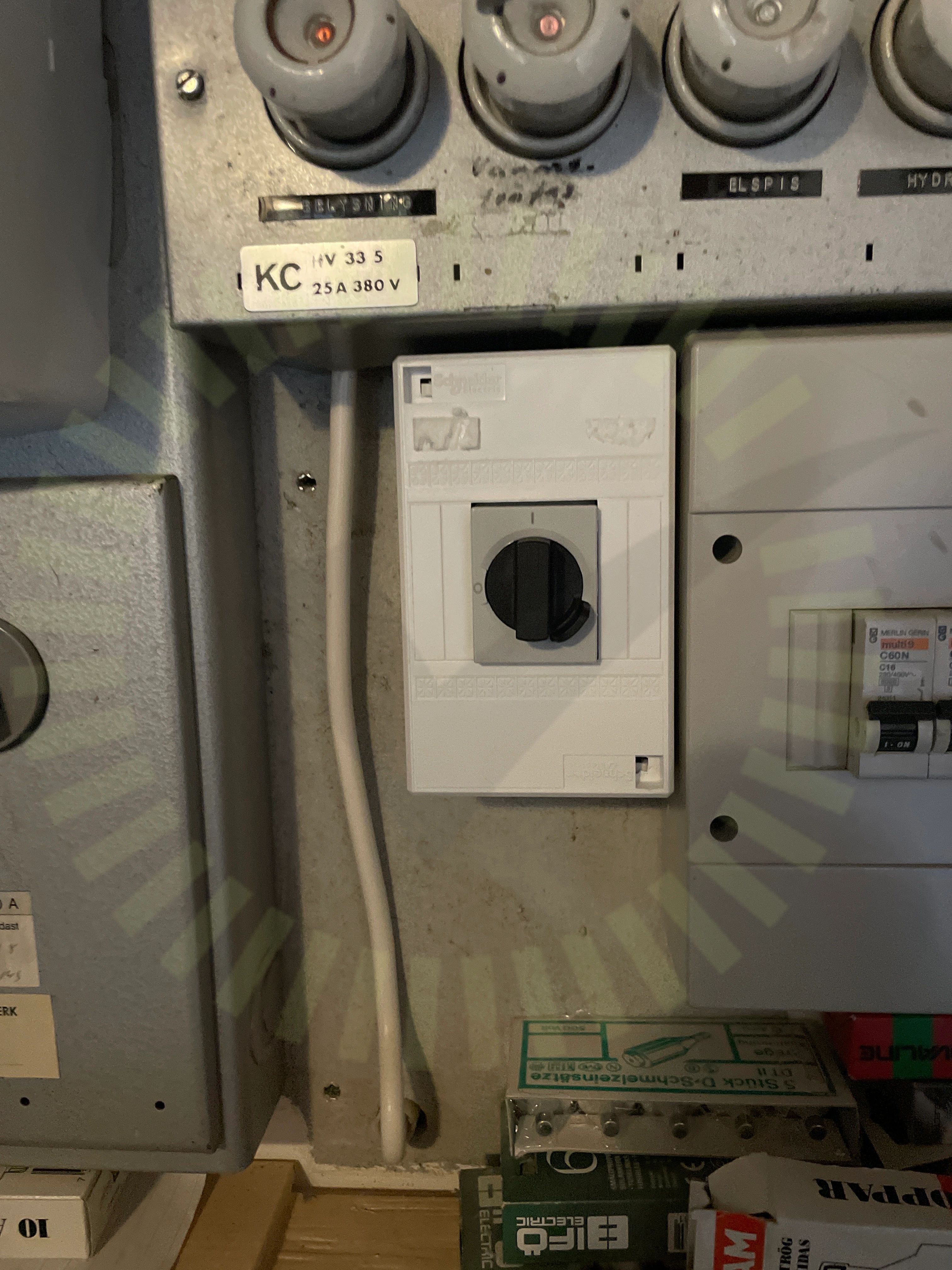

Märkning

4.7 Märkning

Inte godkänd

Brytare för produktionsanläggning ej uppmärkt

ELSÄK-FS 2022:1 (3 kap. 6 §)

4.8 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

20/29
AC BöjradieAC FörläggningAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC FörläggningDC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningInternetKabelKontakterSkadorSträngschemaSäkringUtrymmeVentilationVinkel

Ej tillgängligt vid besiktning

1/29
Ledare fastspända
