Besiktningsrapport

8.7

Installation av

Arba Solar

Datum

8 februari 2023

Ort

Malmö, Skåne län

Skena överhäng

Förstärkningsskruv

Kabeluppfästning

+ 3

89% godkända

11% ej godkända

Om installationen

Paneler

JAM54S31 MR

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Growatt: MID17-25KTL3-X

Installerad av Arba Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Tak 1, ESDEC Lutande Panntak (28)Tak 1, JAM54S31 MR (11)Varselmärkning (4)Växelriktare (24)

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/27

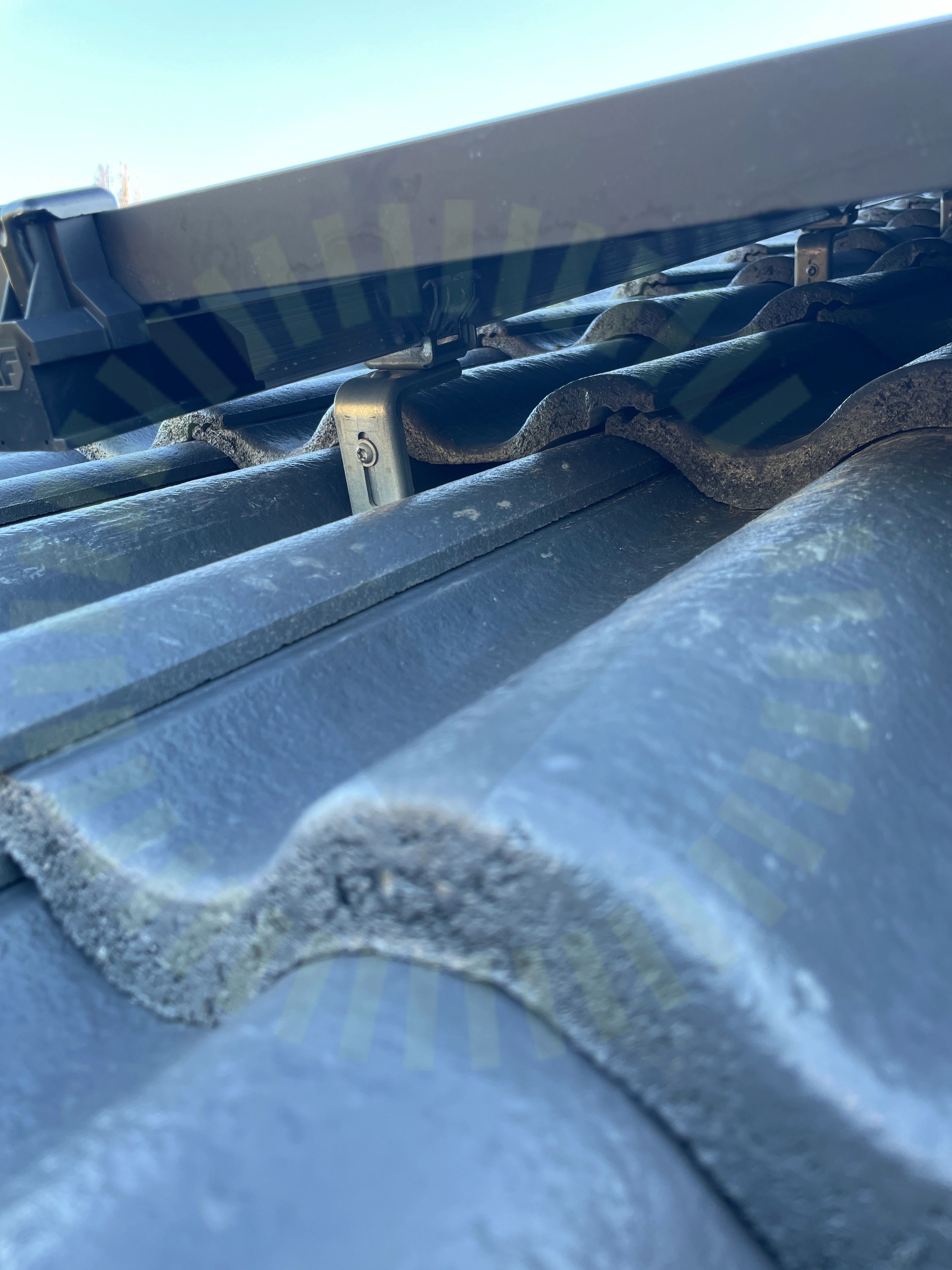

1.1 Förstärkningsskruv

Inte godkänd

Saknas förstärkningsskruv på alla skenor som går lodrätt

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 18

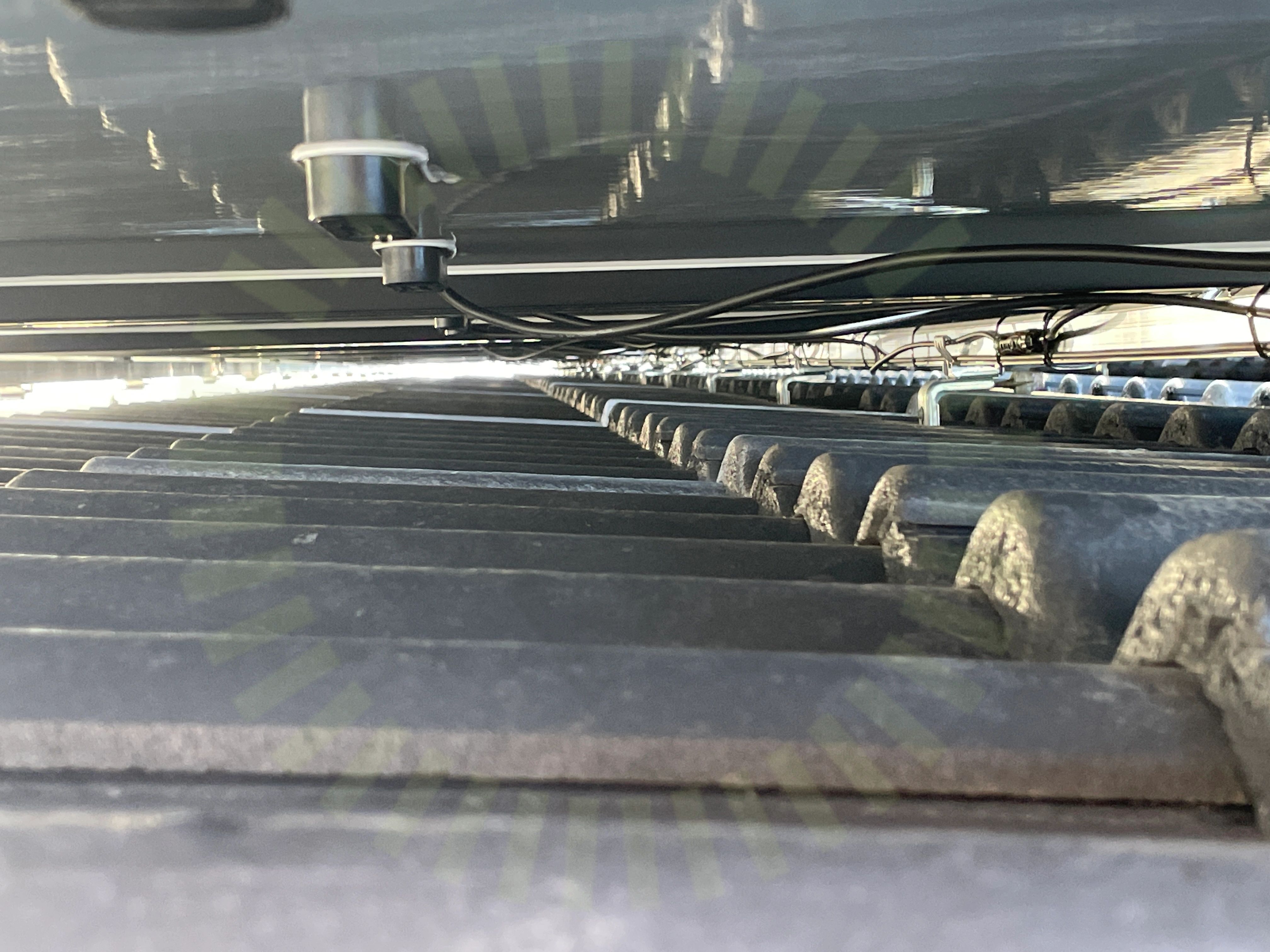

1.2 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

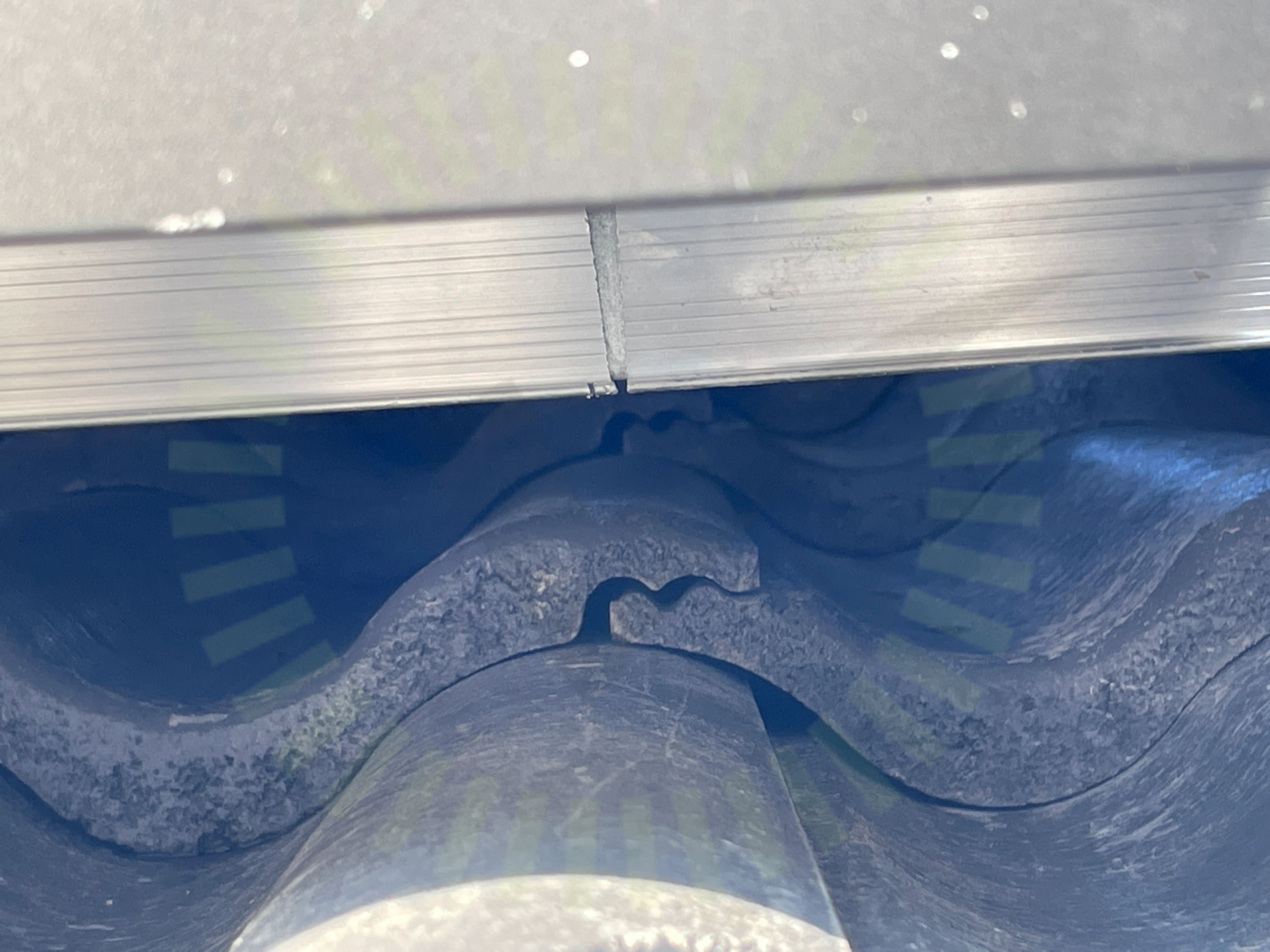

1.3 Skarvning av skena

Inte godkänd

Skenskarv ej korrekt monterat

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 08

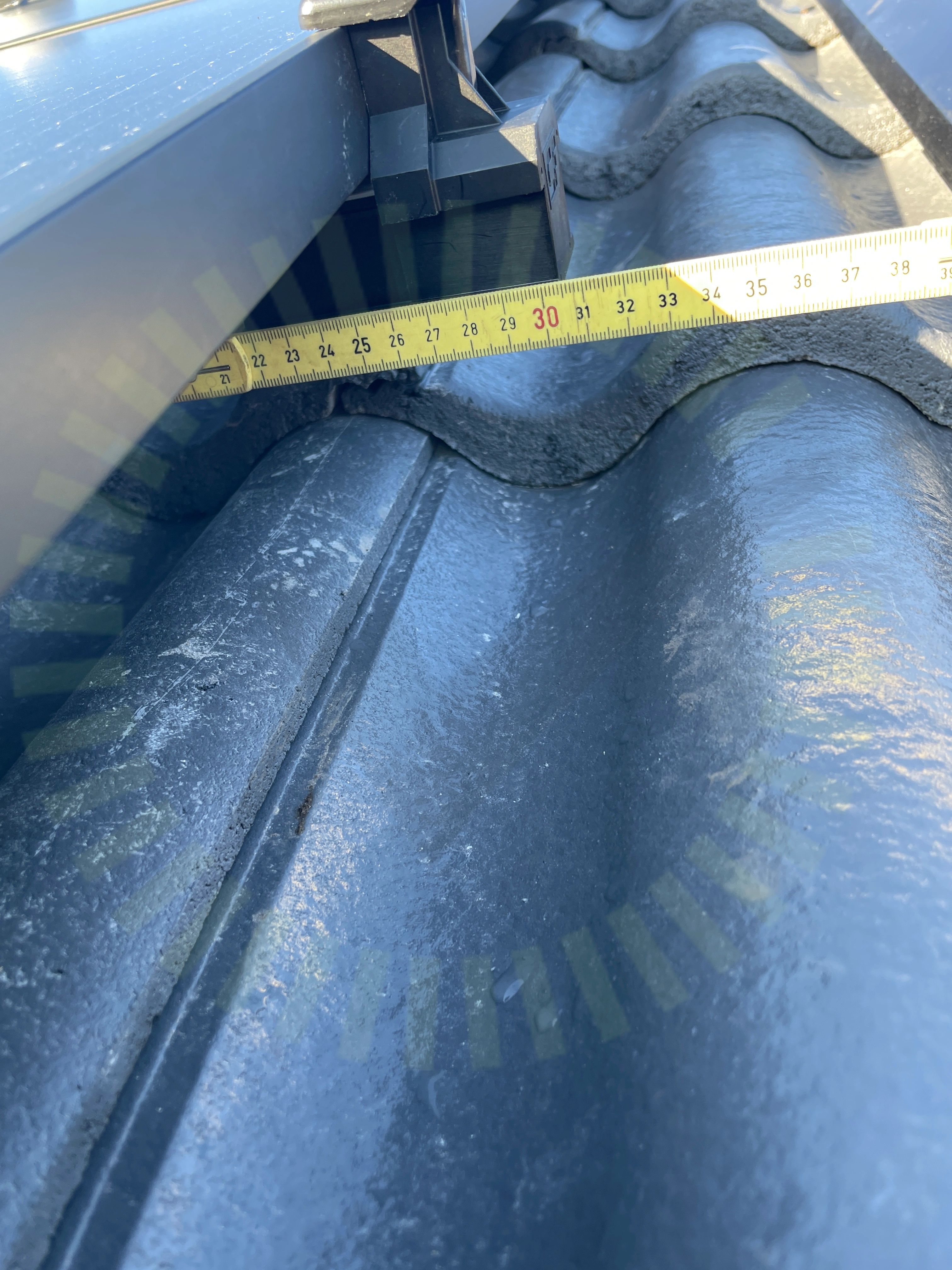

1.4 Skena överhäng

Inte godkänd

Skenans överhäng överstiger tillverkarens anvisningar, uppmätt mått överhäng 300mm

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

Godkända kontrollpunkter

22/27

Anpassade takpannor

Avstånd mellan takkrokar

Bärläkt

Främmande material

Infästning skena

Klämräckvidd för ställbart fäste

Mittklämmor

Montering av takkrokar

Panelens ramhöjd

Panelstorlek

Shims

Skador

Skarp kant

Skydd

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takkrok infästning

Takkrokens orientering

Taklutning

Väderbeständigt material

Ändfästen

Ändklämmor

Ej tillgängligt vid besiktning

1/27

Takgenomföring

Tak 1, JAM54S31 MR

Anmärkningar

2/11

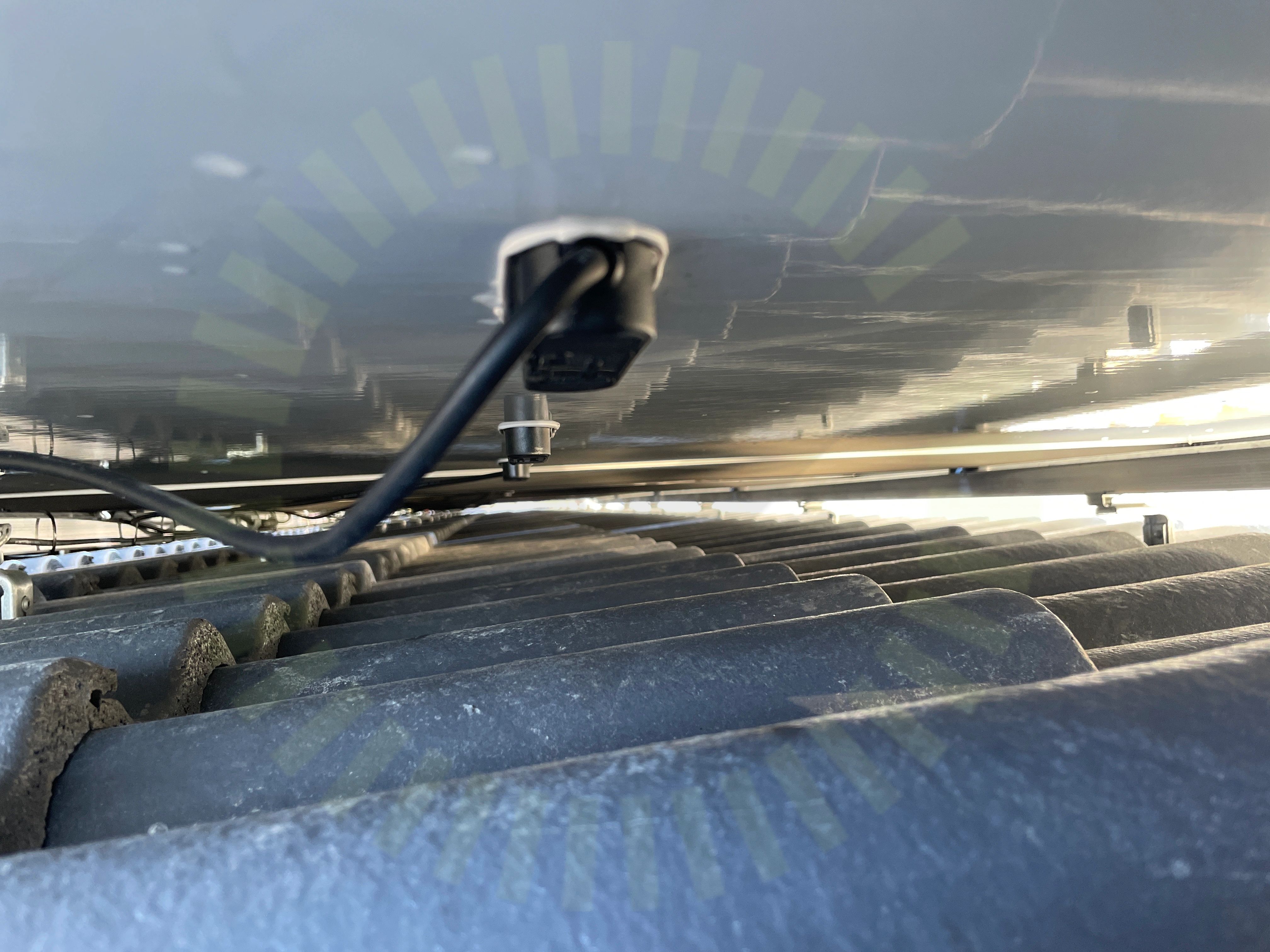

2.1 Böjradie kablage

Inte godkänd

Skarp böj på kabel ut från panel

2.2 Dragavlastade

Inte godkänd

Kablar ej uppfäst med tillräckligt stöd, påverkar dragavlastningen

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/11

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål Bakstycke

Höjdskillnad

Panelramar separerade

Skador

Skugga

Strängförläggning

Varselmärkning

Anmärkningar

1/4

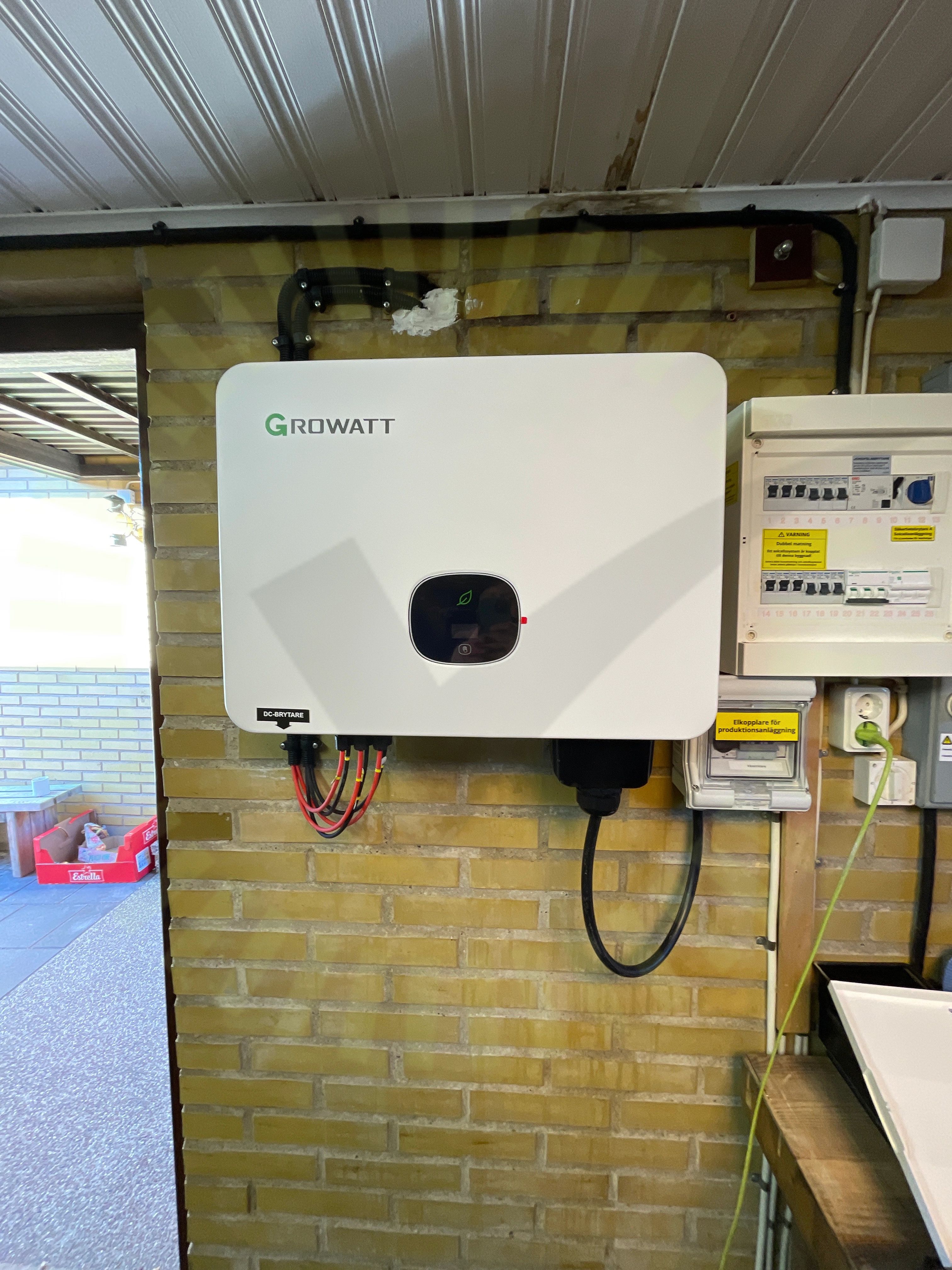

3.1 Varning för likspänning

Inte godkänd

Växelriktare saknar märkning

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Godkända kontrollpunkter

23/23

AC Böjradie

AC Förläggning

AC Skador på kabel

Anslutning

Avstånd

Brännbart underlag

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Fastsäkring av produkt

Förskruvningar

Huvudsäkring

Infästning

Kabel

Märkning

Mätprotokoll DC

Strängschema

Säkring

Utrymme

Vinkel

Väderskydd
