Besiktningsrapport
7.6
Installation genom
Sesol
Datum
31 augusti 2023
Ort
Fjärås, Hallands län
DC Kontakter förskruvning
Klämmor rätt förläggning
Mittklämmor

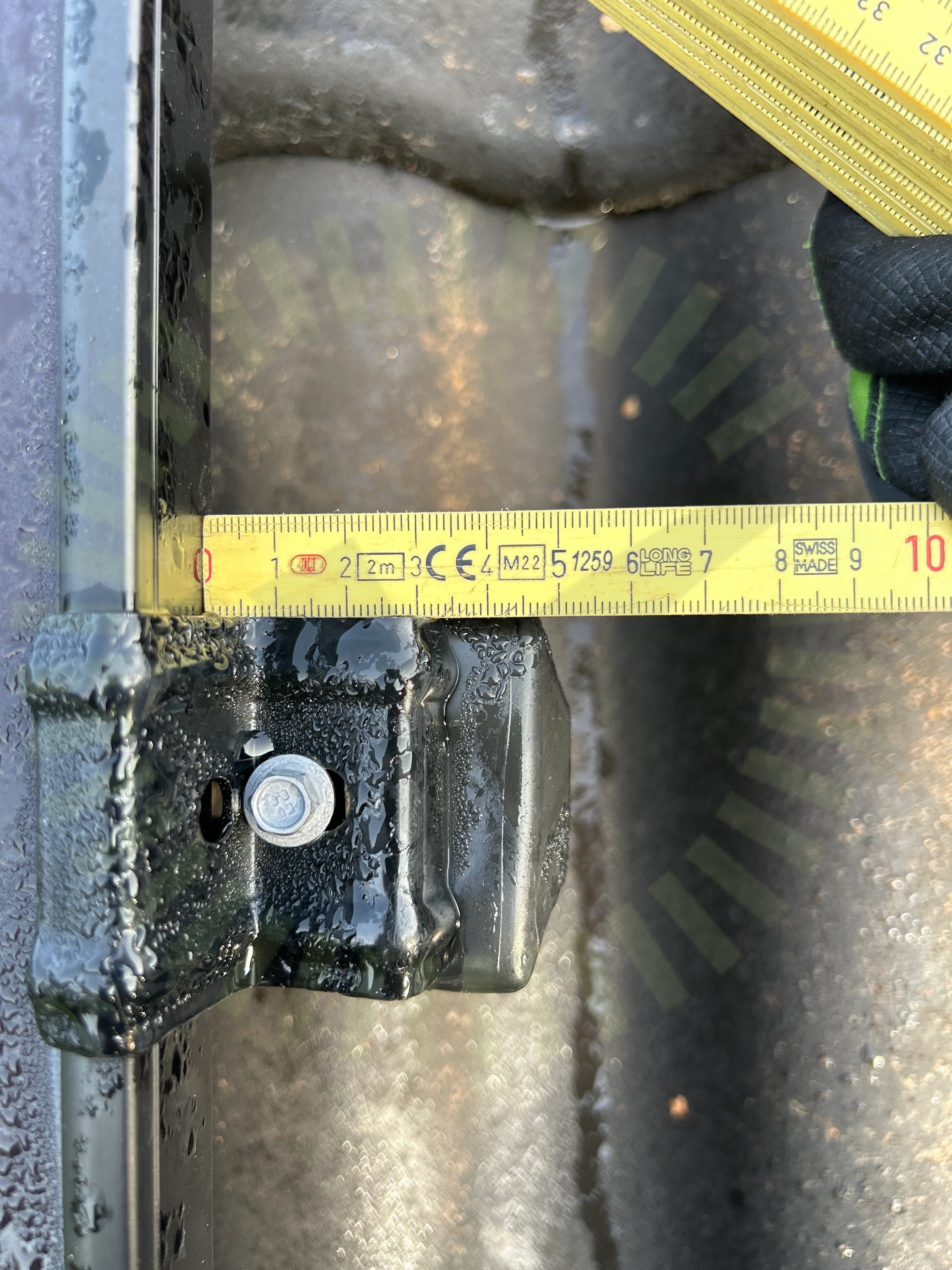

+ 11
80% godkända
20% ej godkända
Om installationen
Paneler
Hyundai: HiE-SxxxDG(FB)
Montagesystem
Weland Stål: Råspont
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Tillbehör
Undercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Tak 1, Hyundai: HiE-SxxxDG(FB)
Anmärkningar
6/16

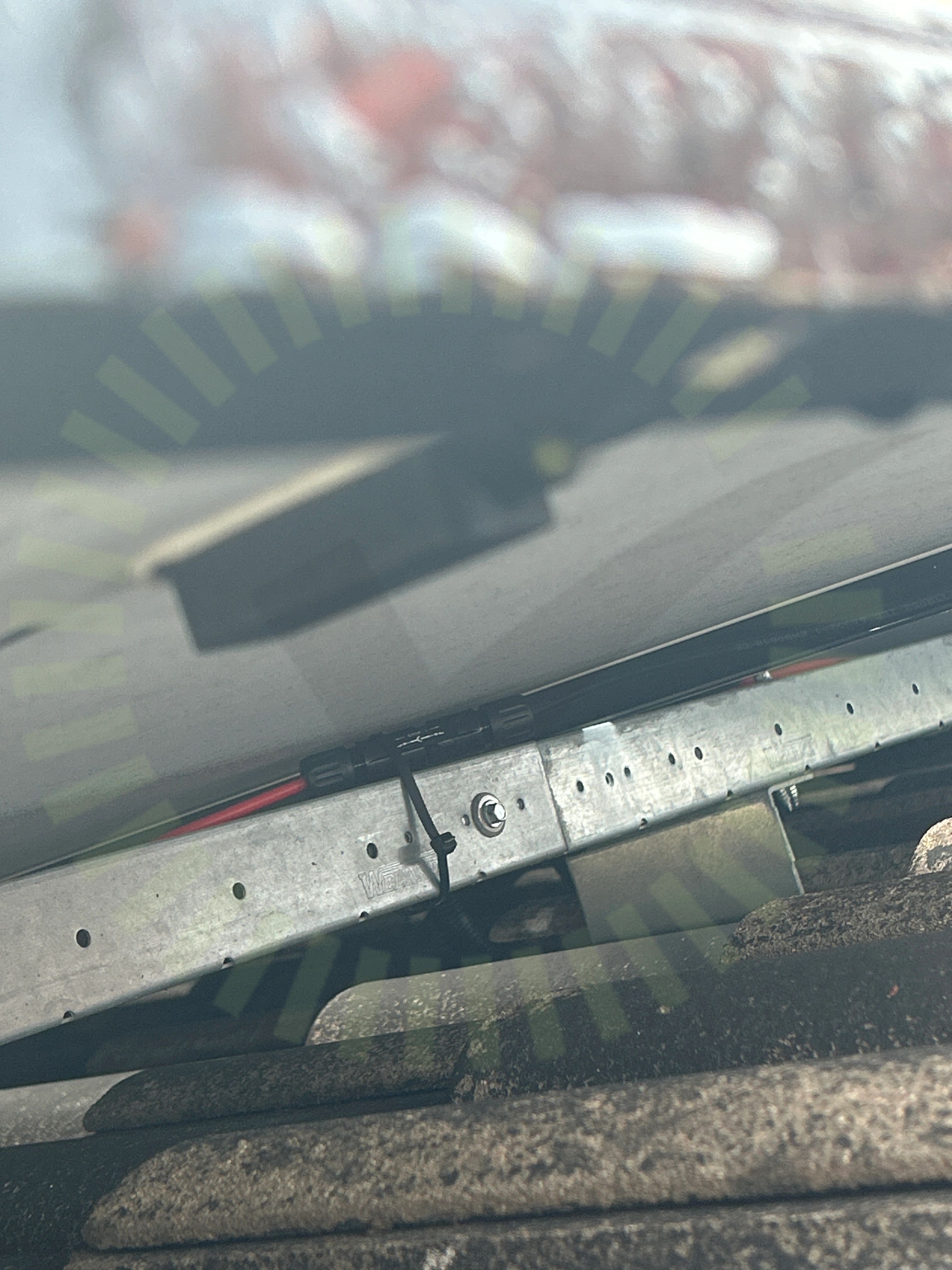

2.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke.

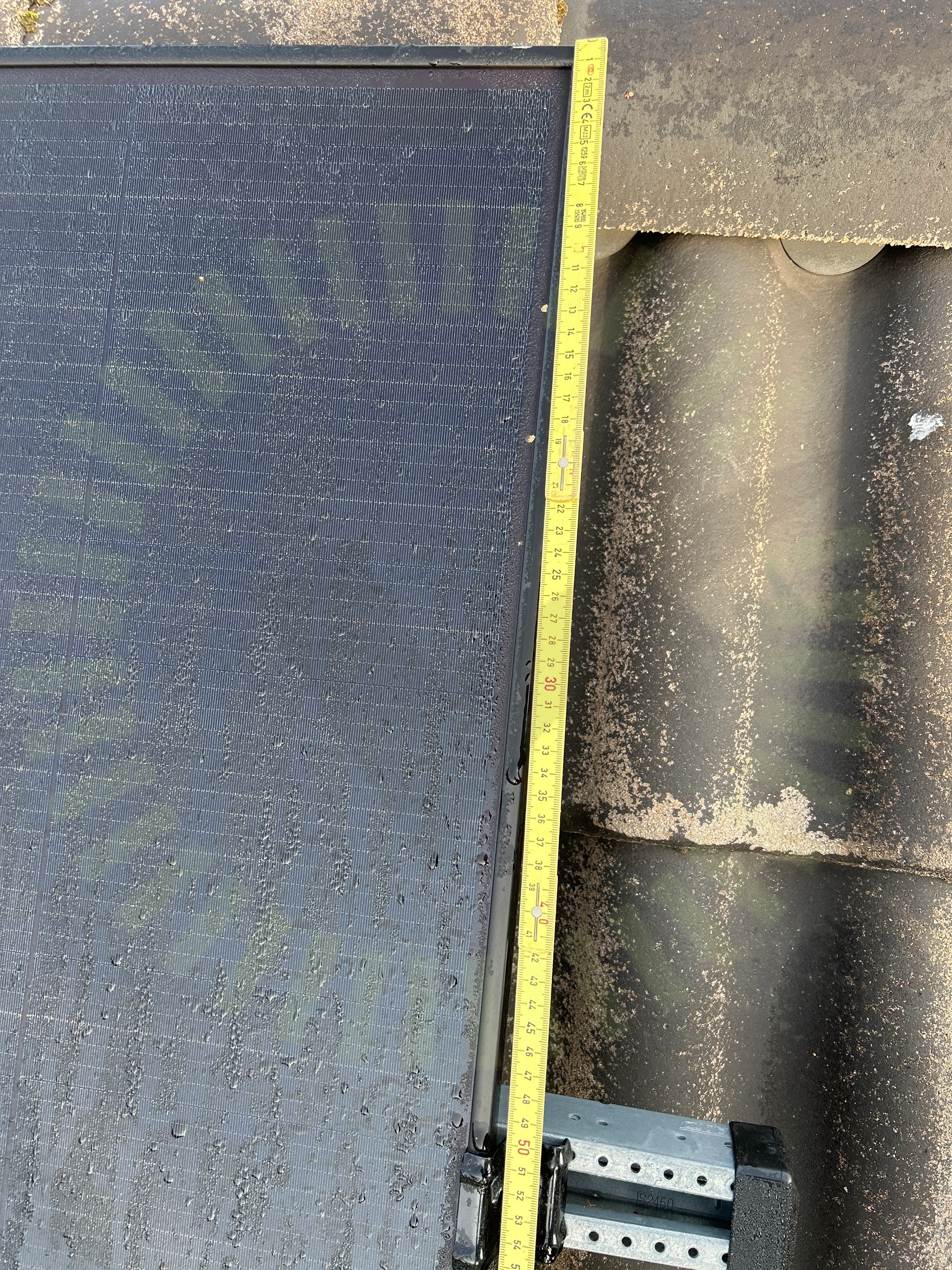

2.2 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
2.3 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.

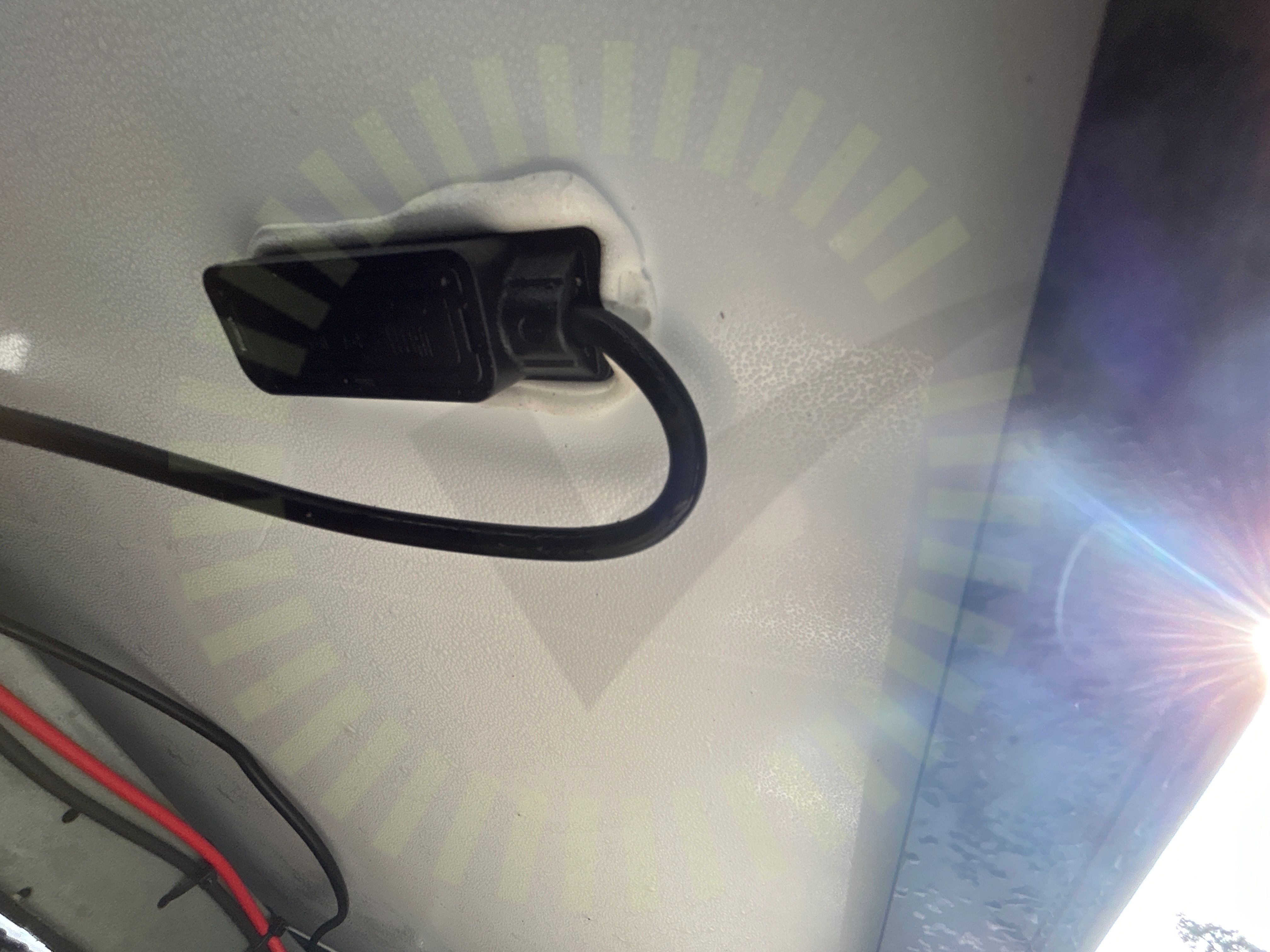

2.4 Kopplingslåda
Inte godkänd
Kabelns böjradie är för skarp ut från kopplingslådan.

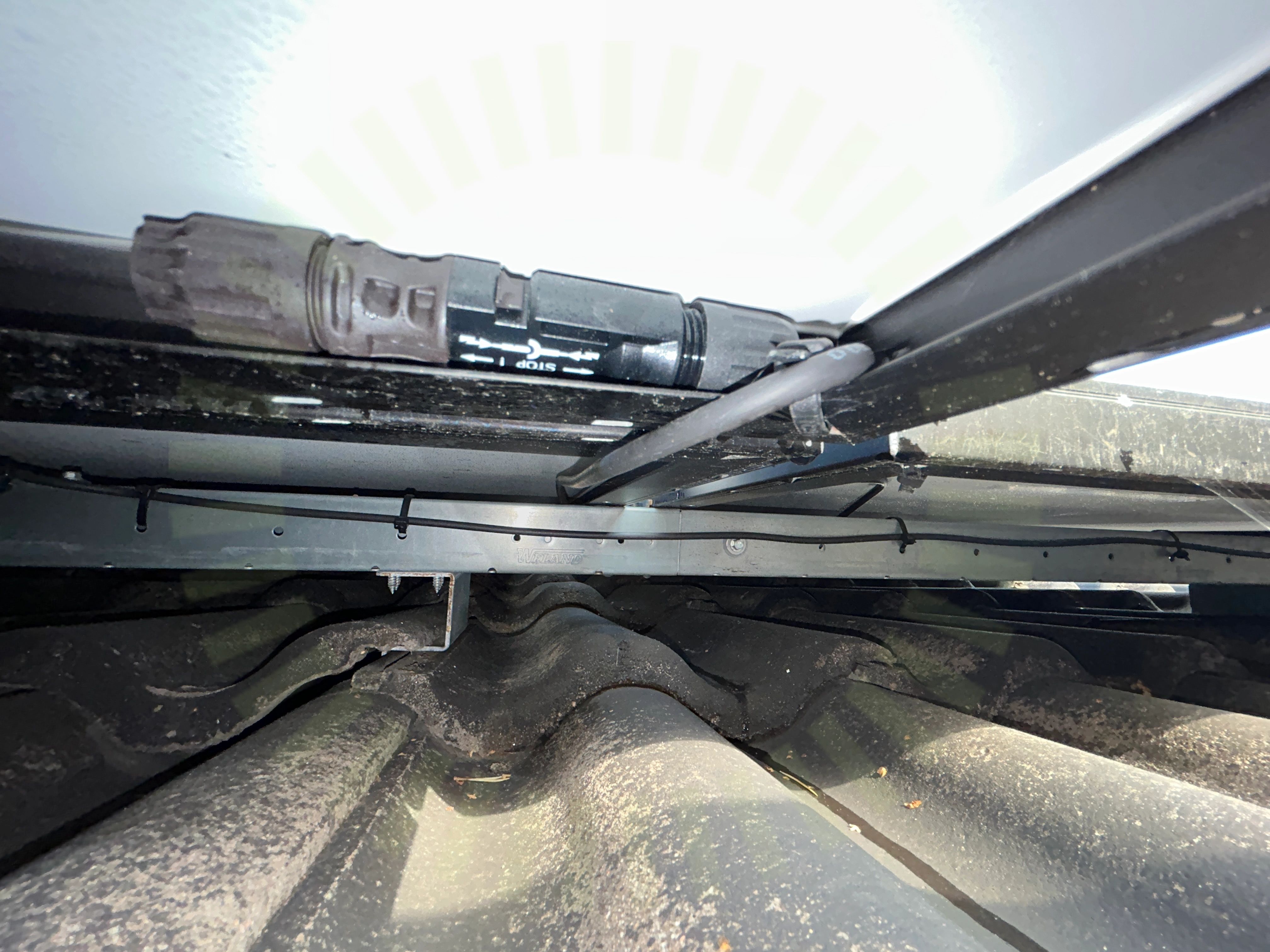

2.5 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.

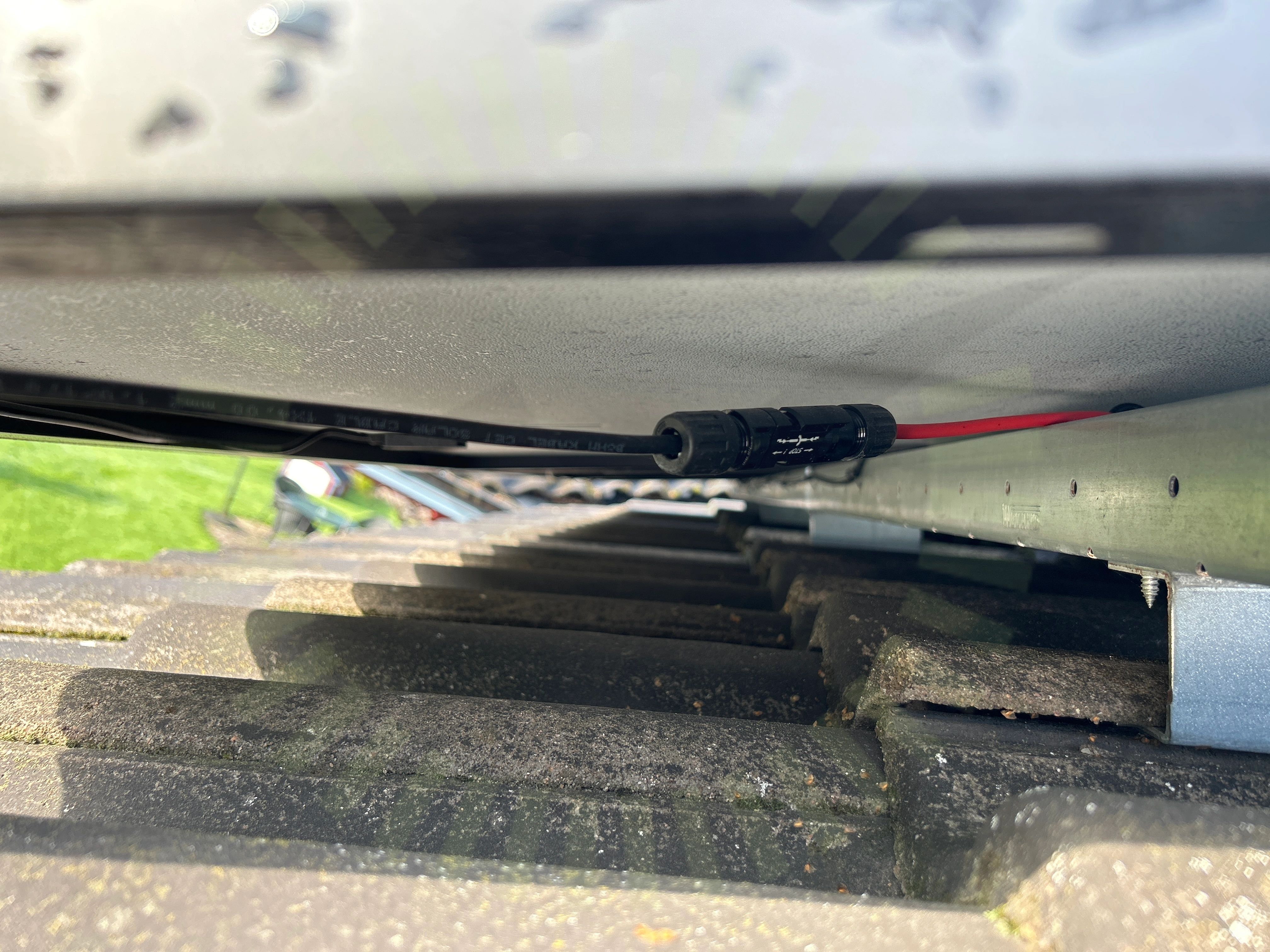

2.6 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
9/16
Ej tillgängligt vid besiktning
1/16
Tak 1, Weland Stål: Råspont
Anmärkningar
11/24

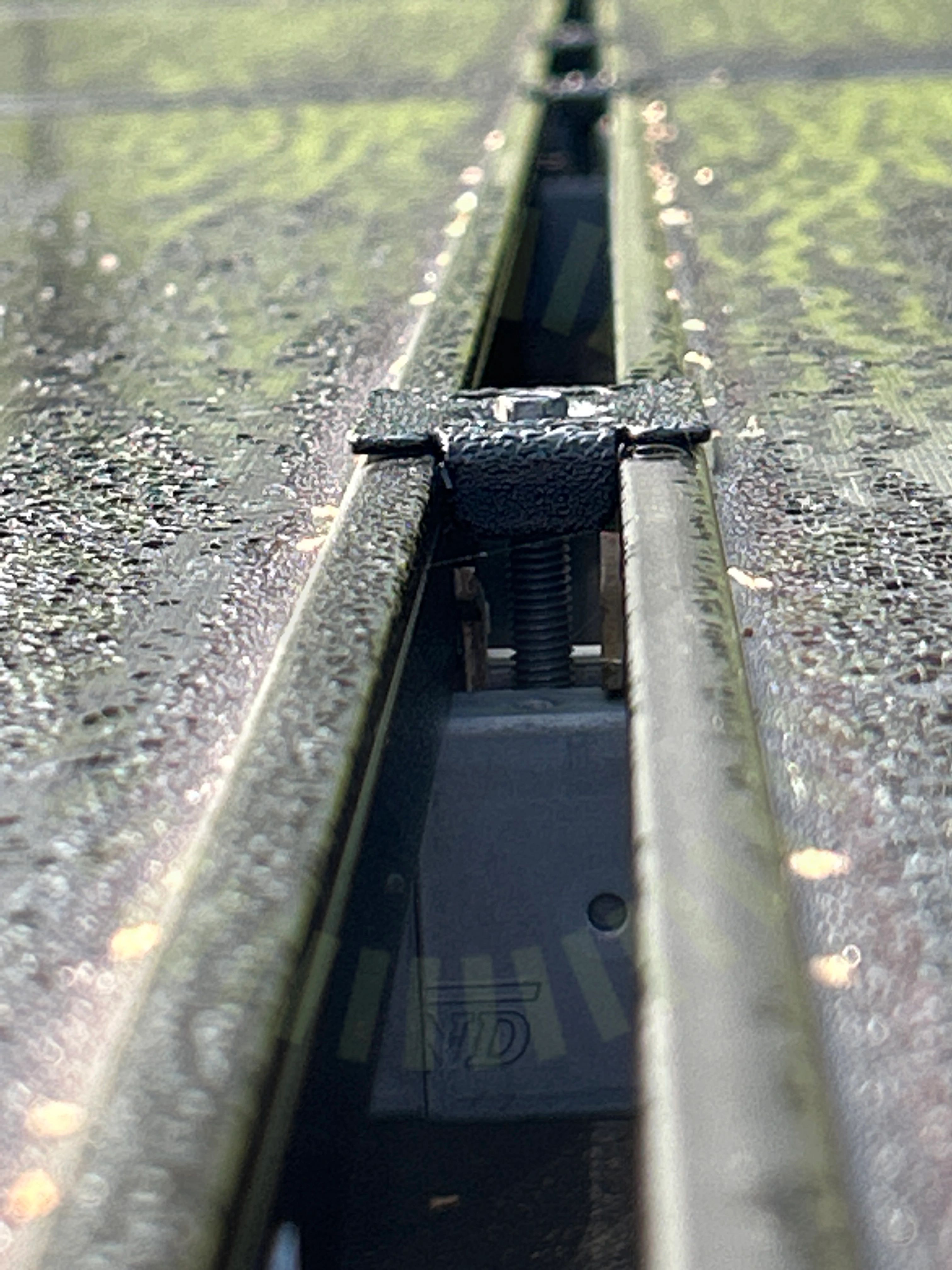

3.1 Klämmor rätt förläggning
Inte godkänd
Fästen ligger inte korrekt i skenan. Bottendel är skadad.
3.2 Underbyggnad
Inte godkänd
Lastberäkning att kontrollera mot saknas, råsponten är 22mm enligt kund.

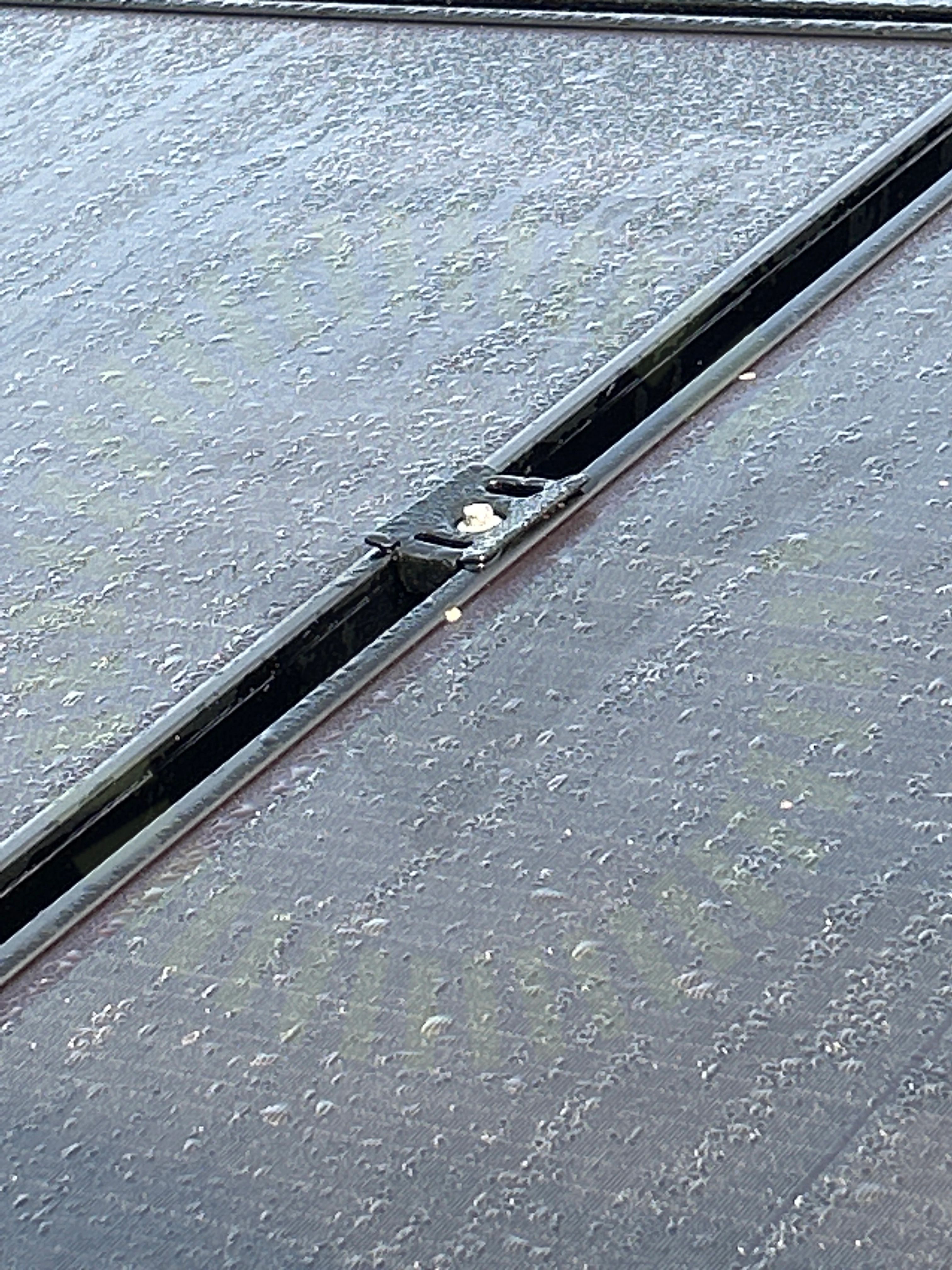

3.3 Mittklämmor
Inte godkänd
Mittfästen är inte monterade enligt tillverkarens anvisningar. För hårt dragen.

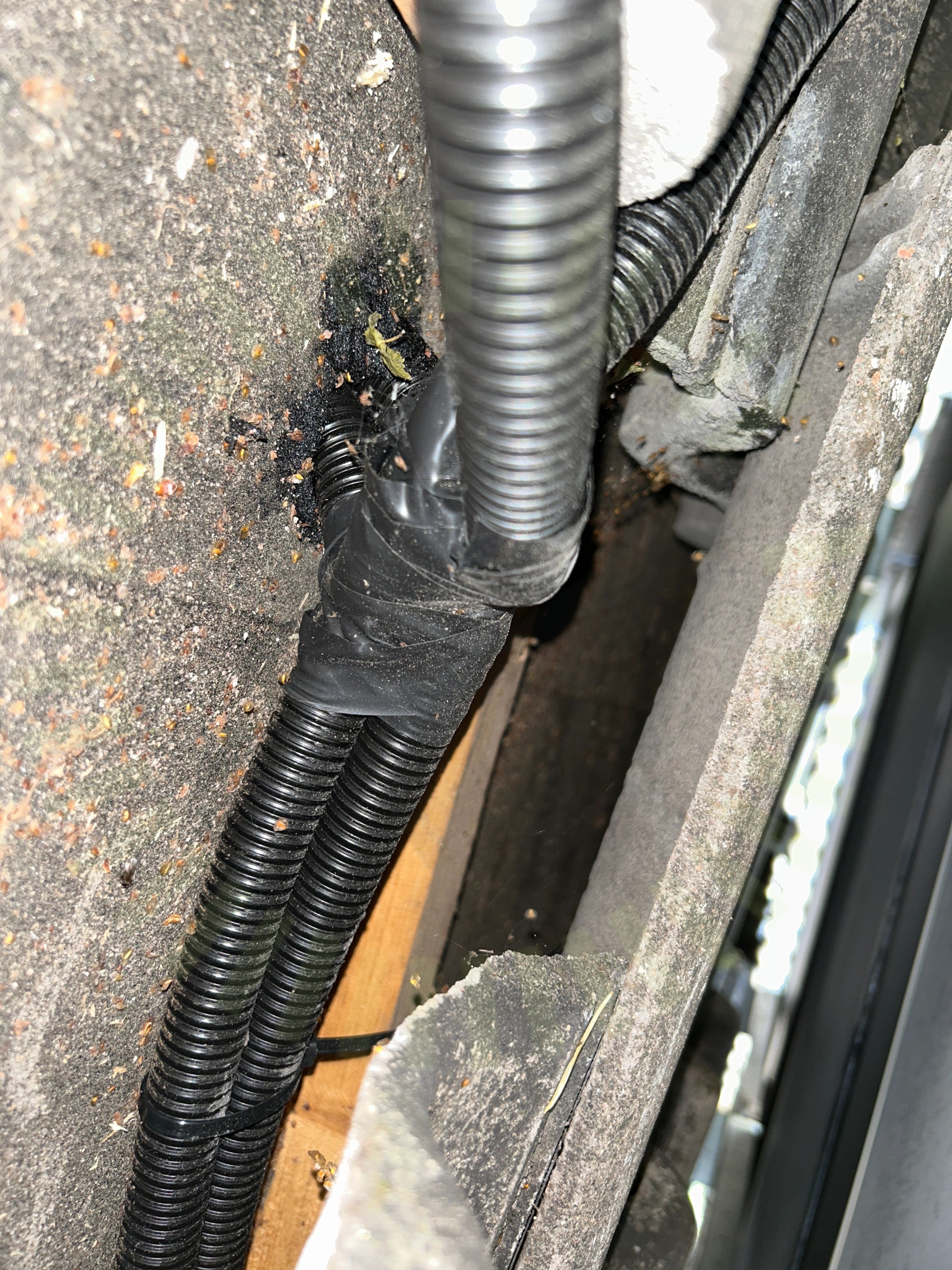

3.4 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.

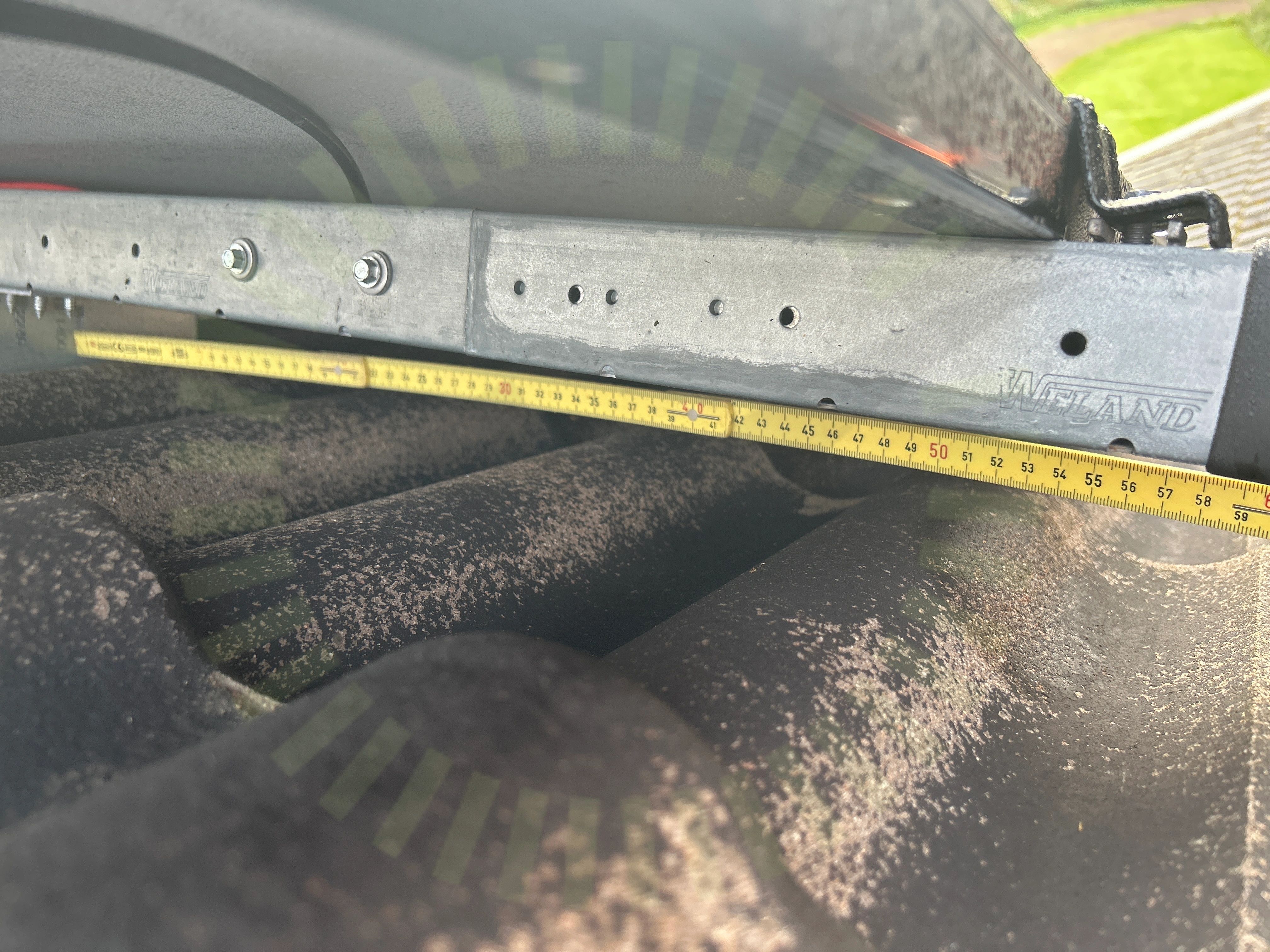

3.5 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt.
3.6 Skenors avstånd till varandra
Inte godkänd
En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

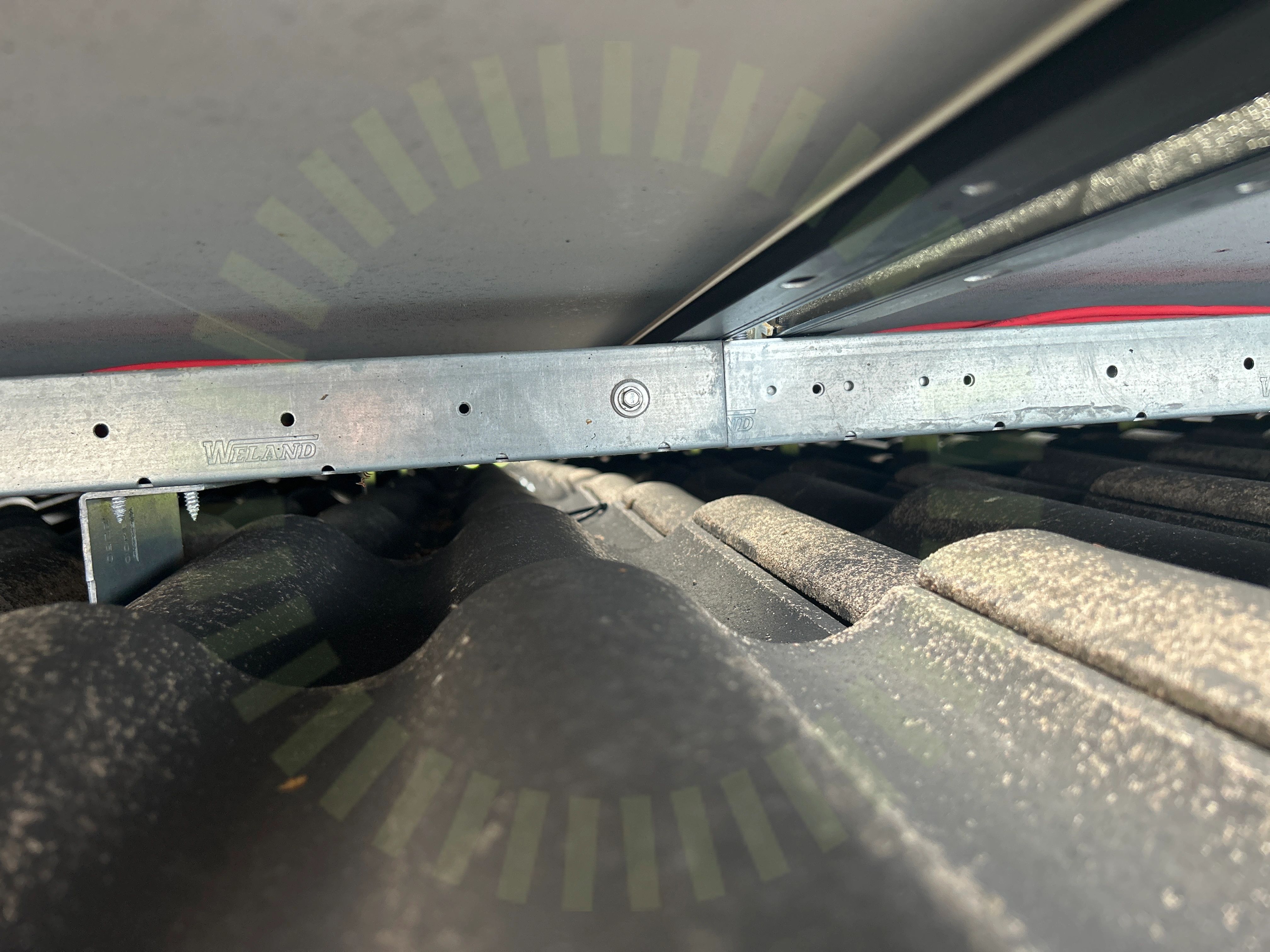

3.7 Skenskarvar
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad.
3.8 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
3.9 Ändklämmor skena
Inte godkänd
Skenan har för kort utstick för att ändklämman ska ligga korrekt.
3.10 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 90 cm.

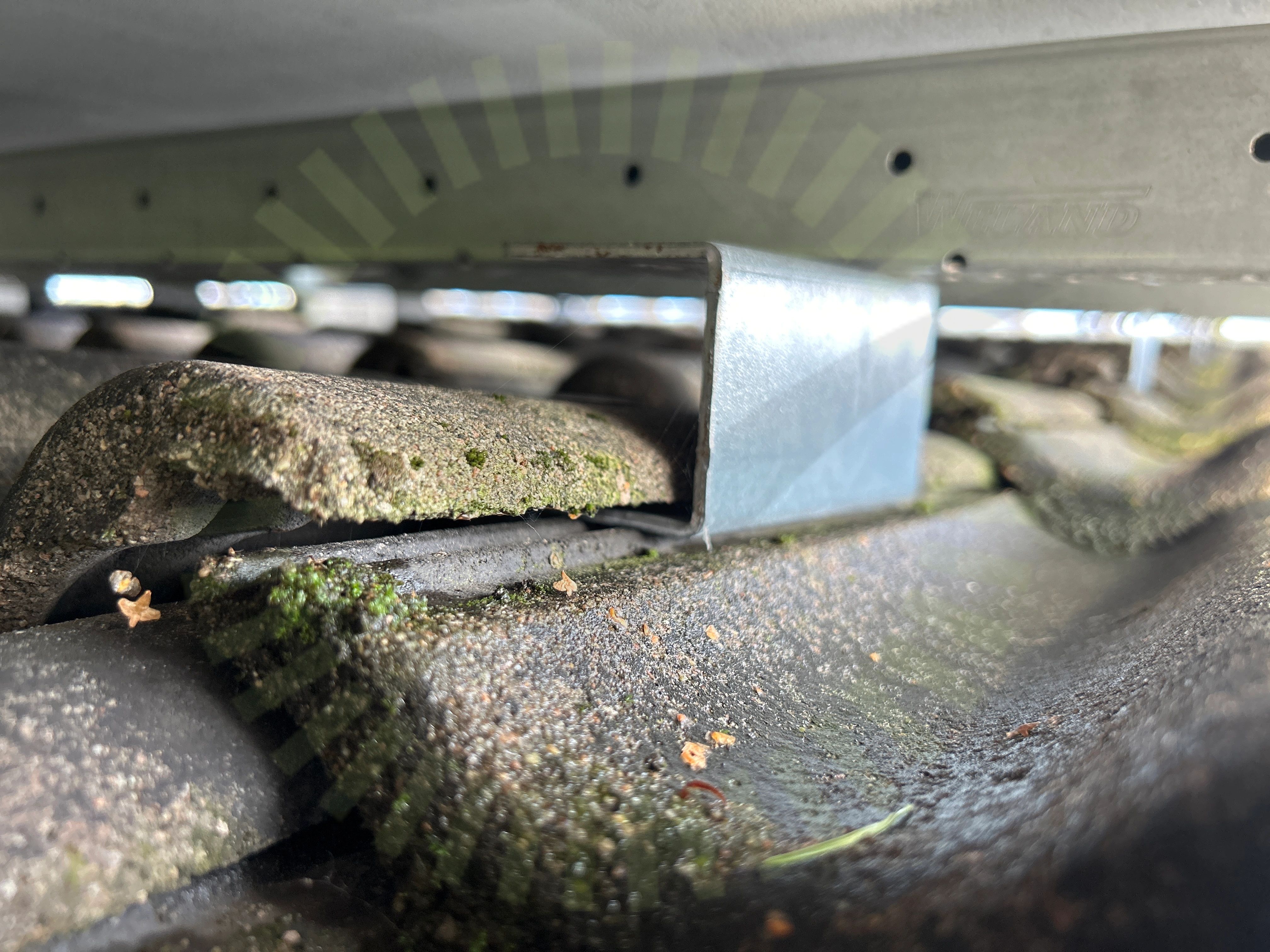

3.11 Underliggande takpanna
Inte godkänd
Infästningar ligger mot underliggande takpanna.
Godkända kontrollpunkter
13/24
Undercentral
Godkända kontrollpunkter
8/8
Varselmärkning
Anmärkningar
1/5

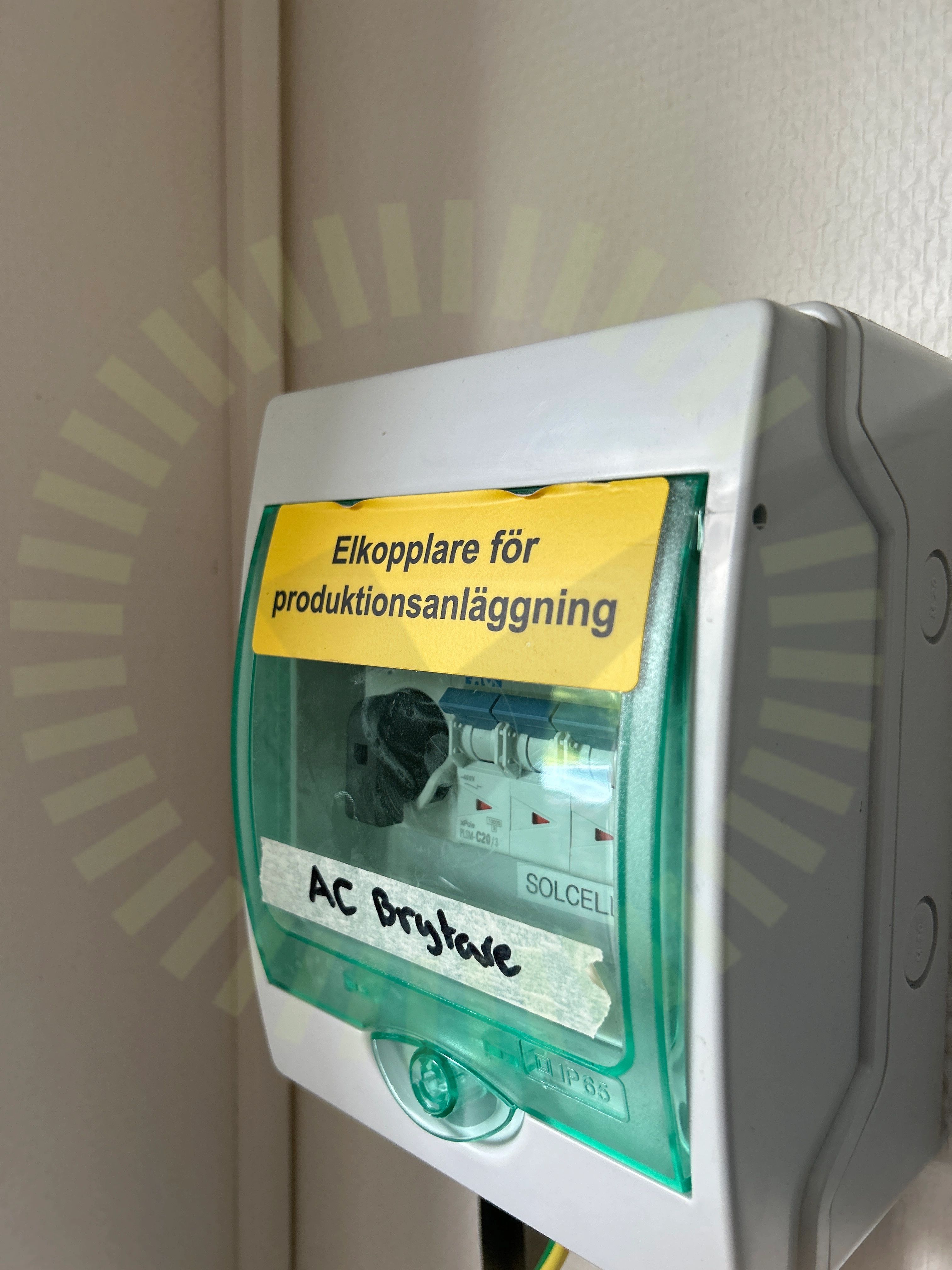

5.1 Tillförlitligt fäst
Inte godkänd
Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.
Godkända kontrollpunkter
4/5
Växelriktare
Anmärkningar
1/35
6.1 DC Kontakter förskruvning
Inte godkänd
Kontakternas förskruvning är sned.
