Institutet för Solenergikvalitet

Besiktningsrapport

7.3
x

Installation genom

E.ON

Datum

22 februari 2024

Ort

Glanshammar , Örebro län
Föremål mot bakstycke
Kopplingslåda böjradie
Skenors avstånd till varandra
71% godkända29% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 xxx/MR
MontagesystemWeland Stål: Råspont
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/2

1.1 Avtal

Kundkommentar

Installationen är inte levererad enligt avtal.

Avtal

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Tak 1, JA Solar: JAM54S30 xxx/MR

Anmärkningar

6/17
Kontaktdon

2.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

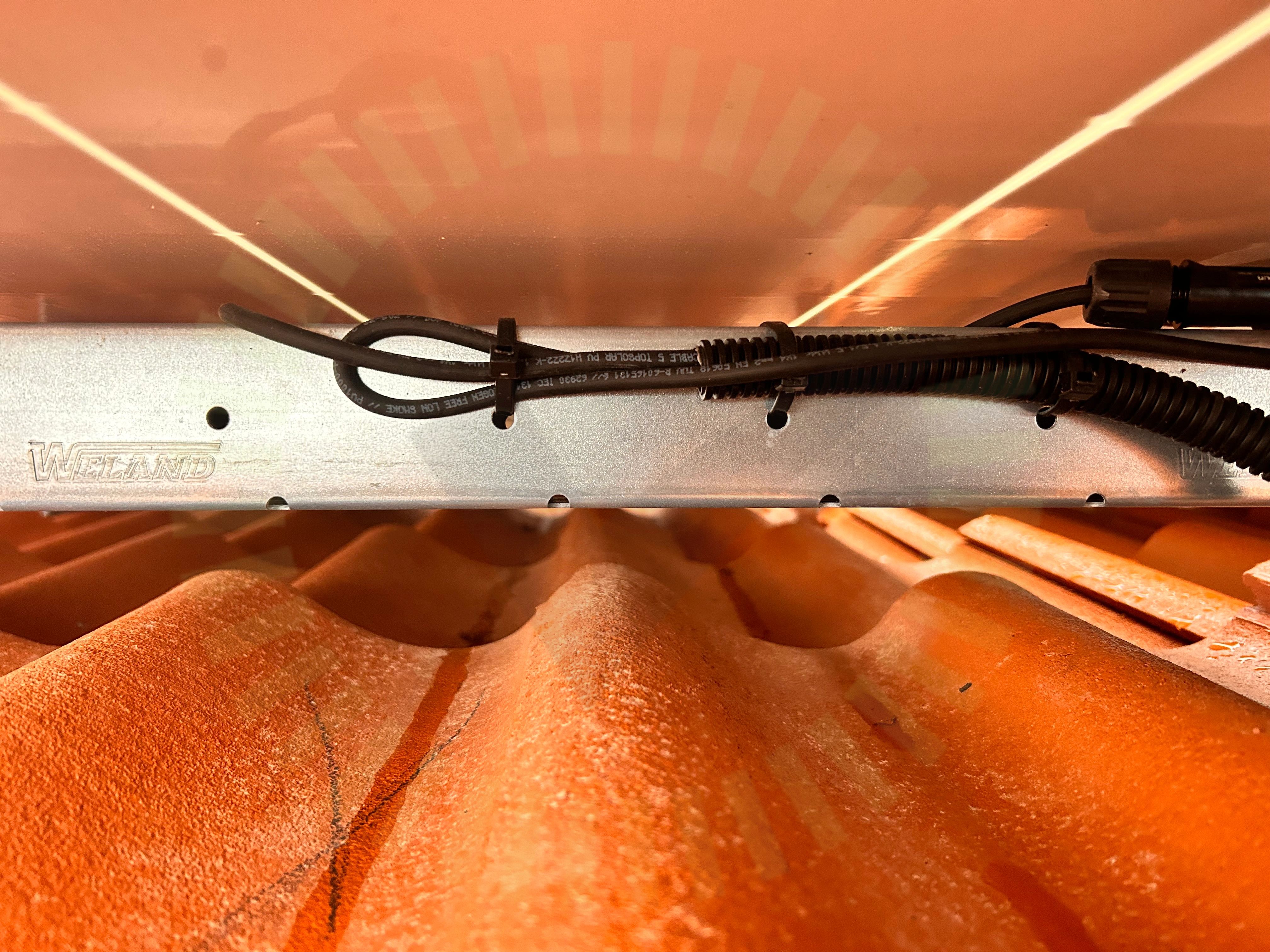

Panelkablagets böjradie

2.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 10
Föremål mot bakstycke

2.3 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 5

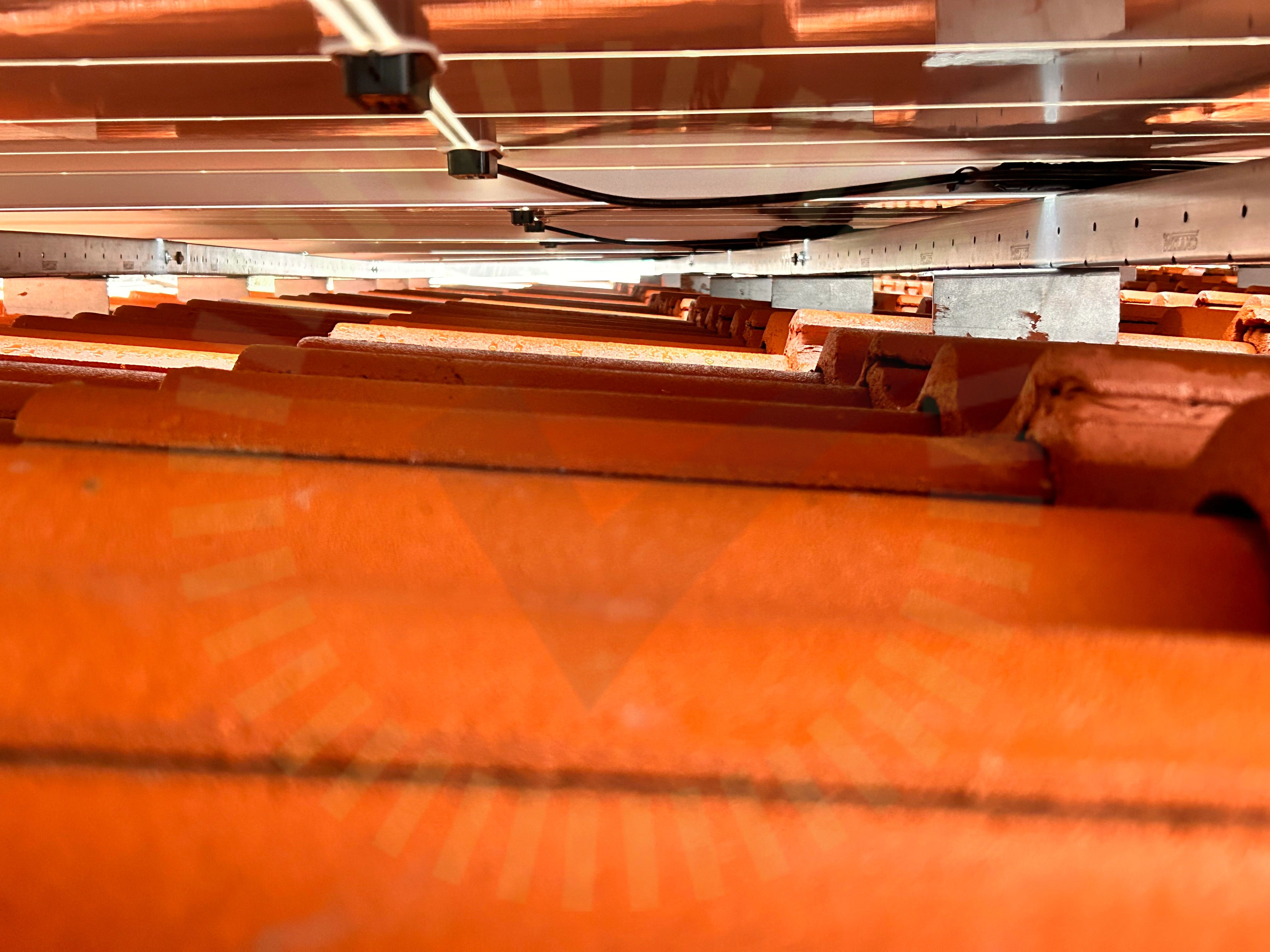

Kopplingslåda böjradie

2.4 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

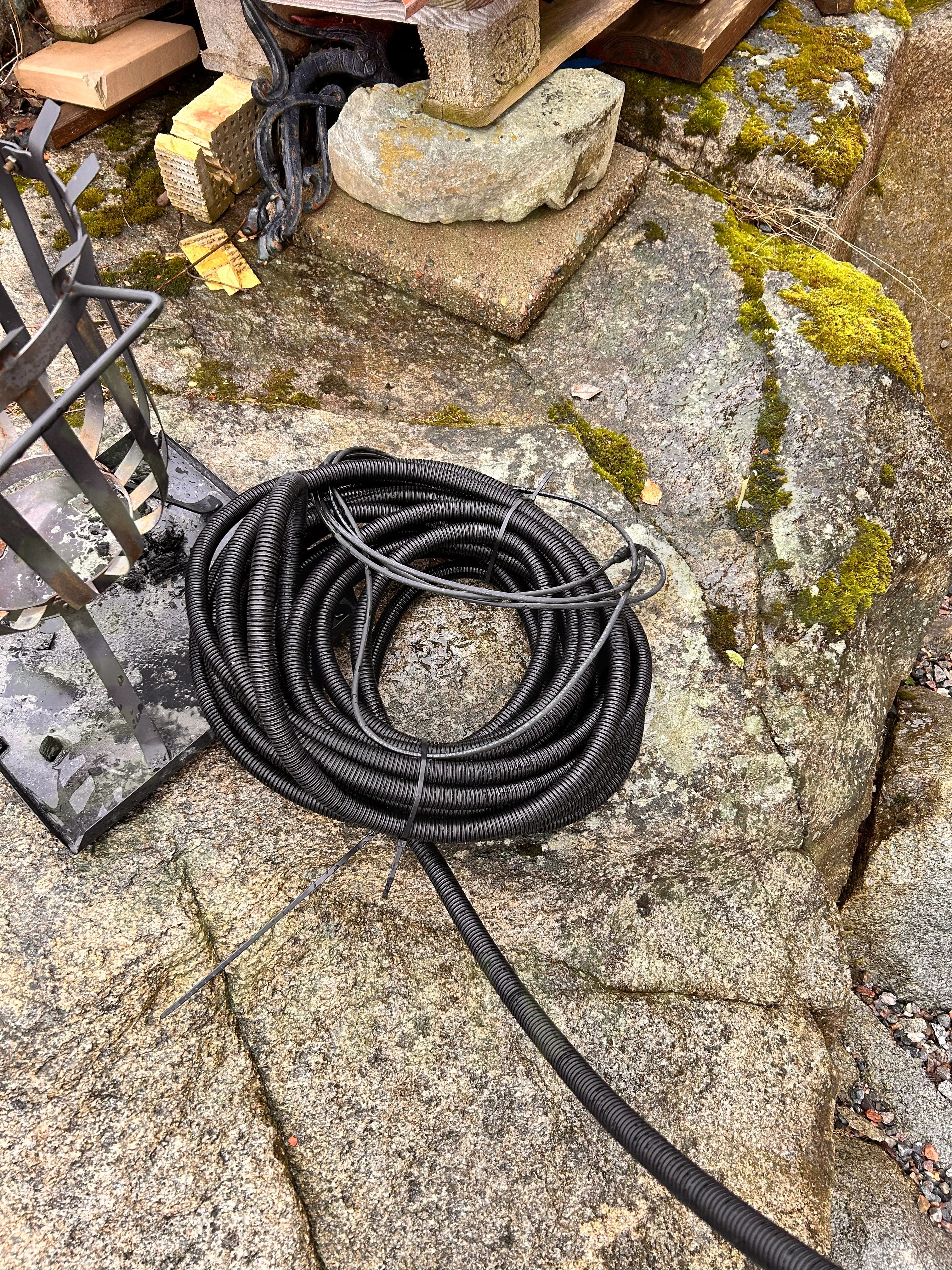

Spänningssatt kablage

2.5 Spänningssatt kablage

Inte godkänd

Spänningssatt kablage har lämnats på marken där det kan utsättas för mekanisk påfrestning samt är tillgängligt för barn och djur.

2.6 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

11/17
Avstånd till havetDräneringshålFörbindelse av kontakterKlämmornas överlappningKlämmornas placeringPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Tak 1, Weland Stål: Råspont

Anmärkningar

6/22

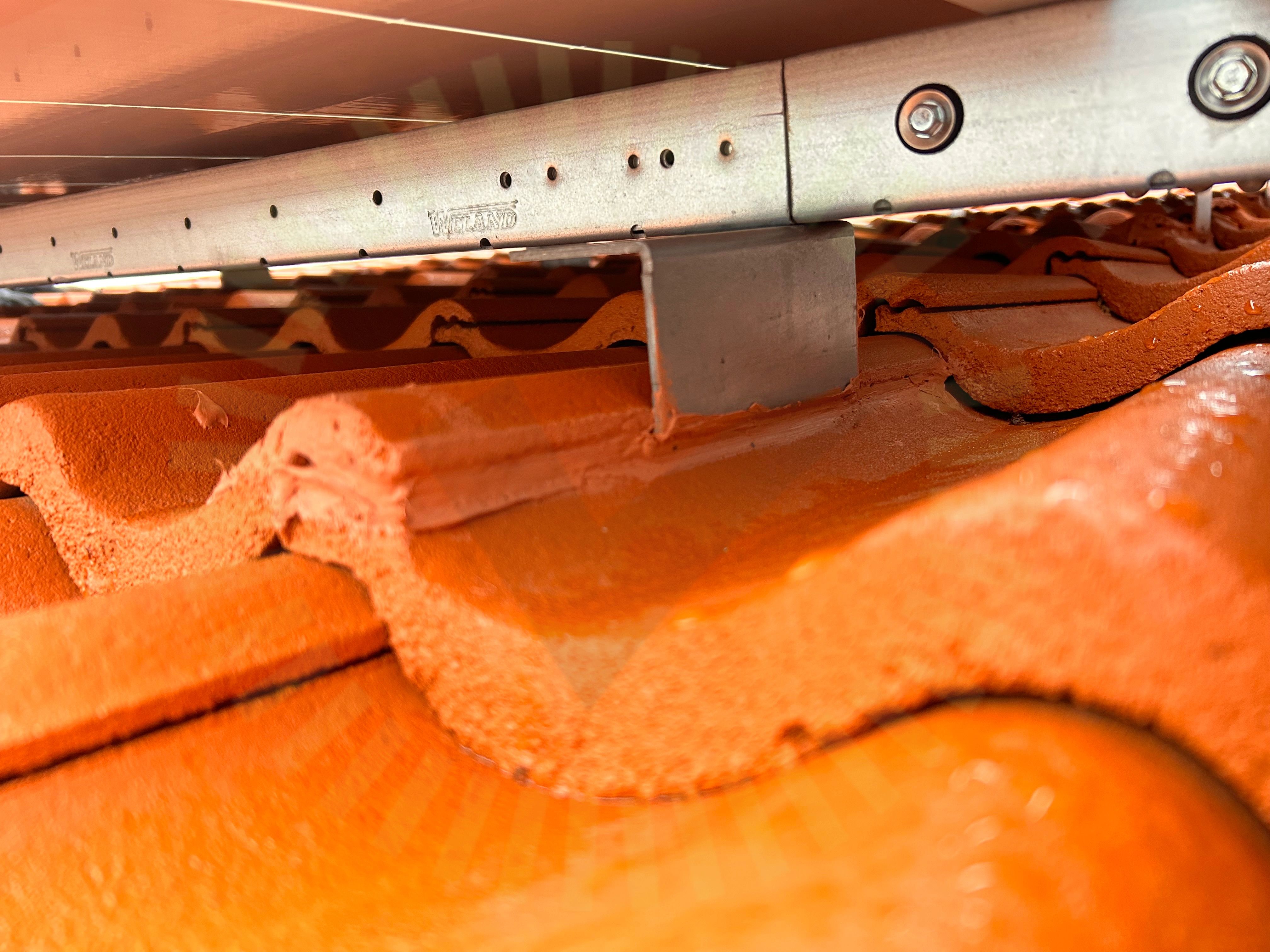

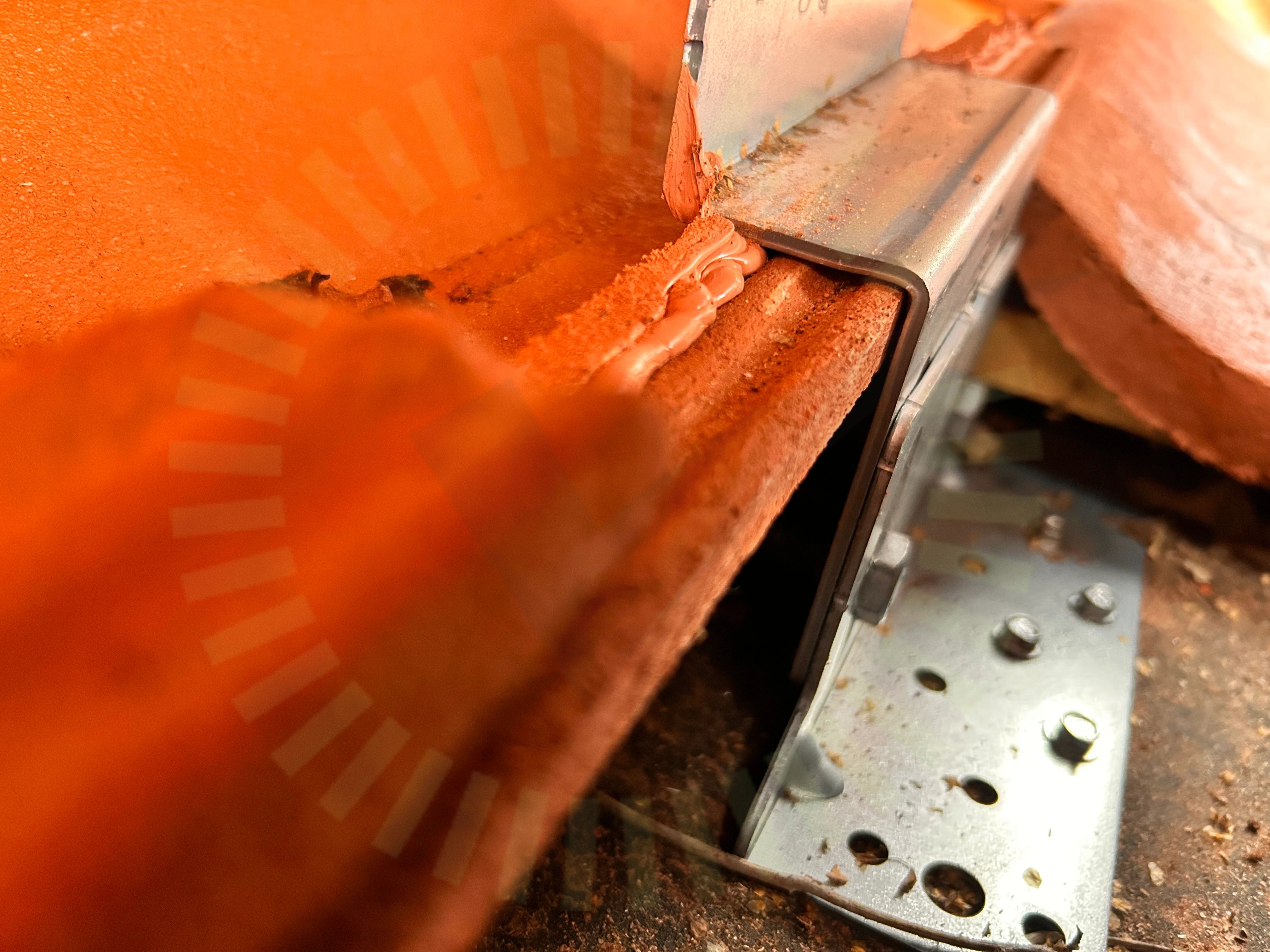

Fog mellan takpannor

3.1 Fog mellan takpannor

Inte godkänd

Metod och material för tätning av takpannor är olämplig.

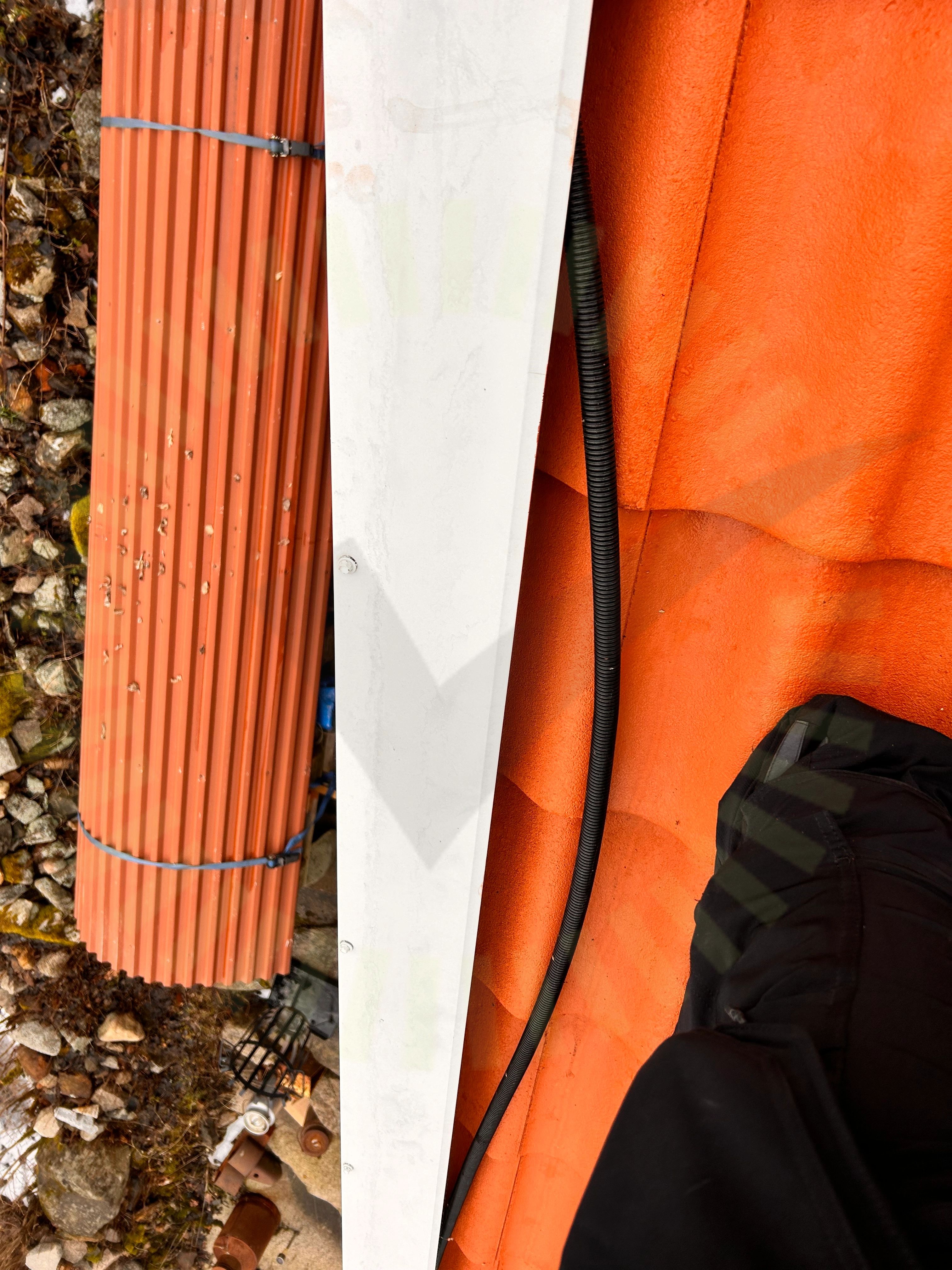

Kabeldragning mellan takytor

3.2 Kabeldragning mellan takytor

Inte godkänd

Kablage är inte fastsatt, bara lagt under kantplåt.

SS 436 40 00 (712.522.101)

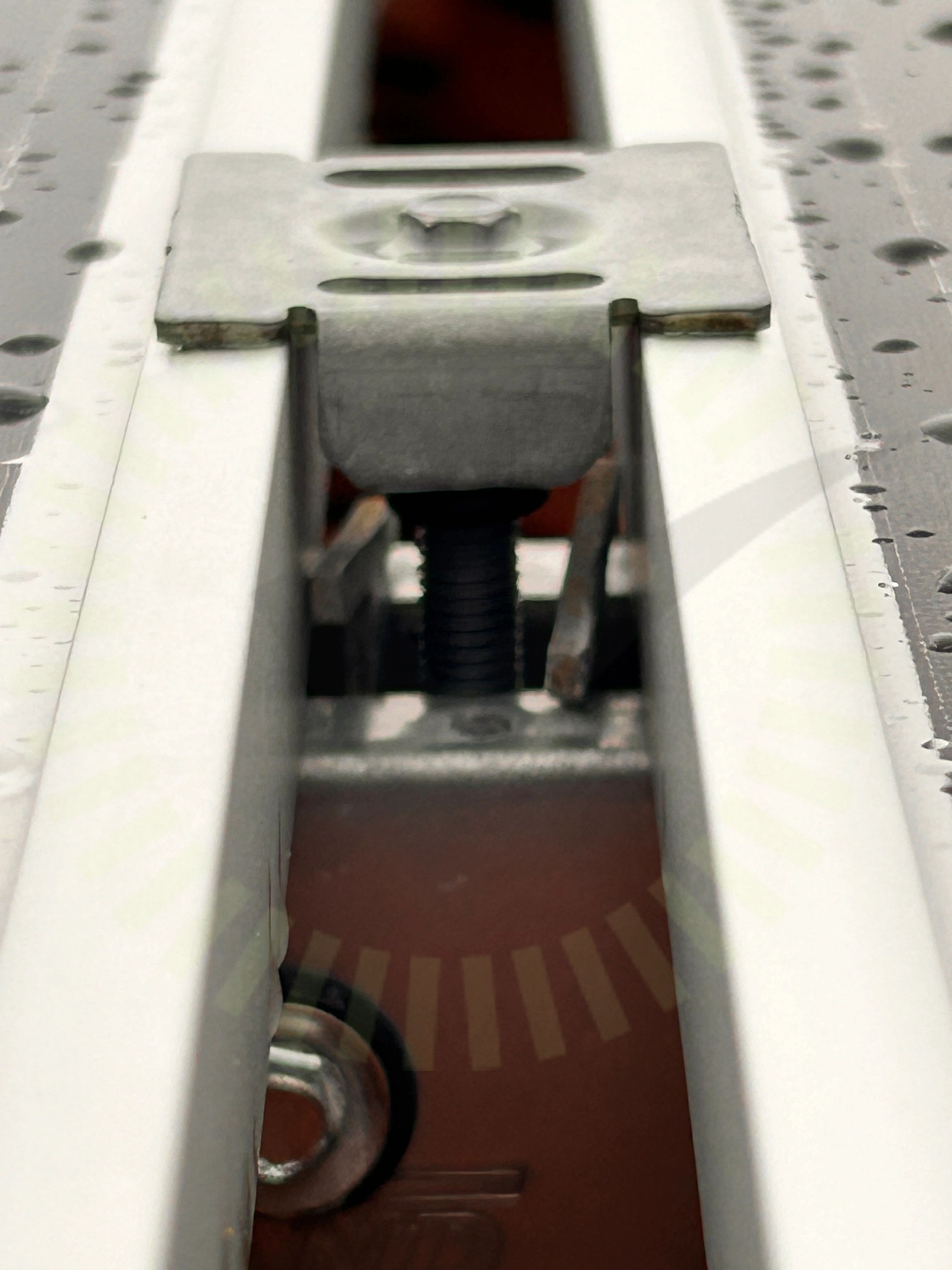

Klämmor rätt förläggning

3.3 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

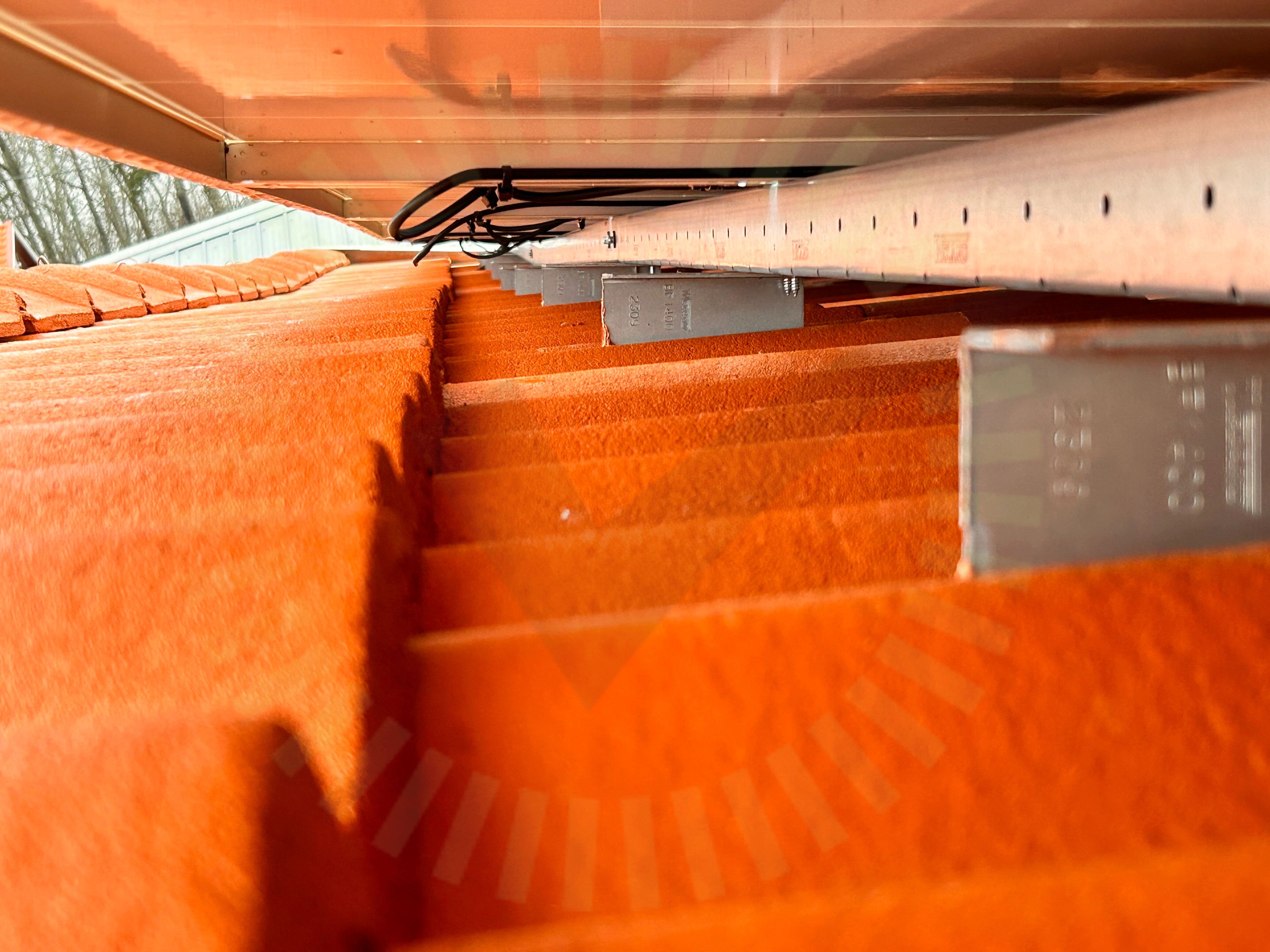

Kabeluppfästning

3.4 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

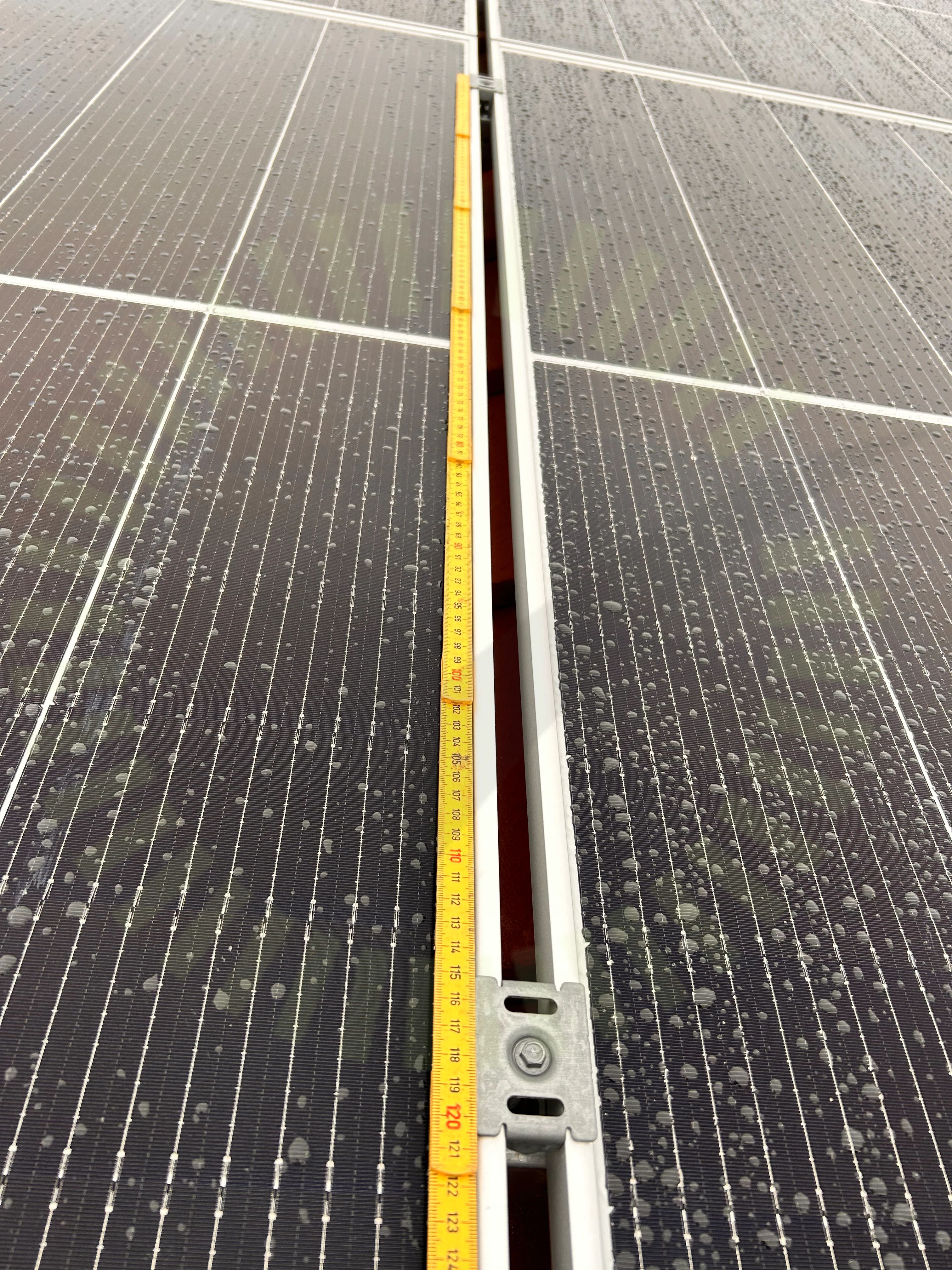

Skenors avstånd till varandra

3.5 Skenors avstånd till varandra

Inte godkänd

Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen.

Snö- och vindlastberäkning
Underliggande takpanna

3.6 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

16/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena
