Besiktningsrapport
9.7
Installation genom
Sun4Energy
Datum
14 april 2023
Ort
Älvsjö, Stockholm
Förbindelse av kontakter
Jordning av chassi
97% godkända
3% ej godkända
Om installationen
Paneler
Trina: Vertex DE09.05
Montagesystem
ESDEC Lutande Panntak
Växelriktare
GroWatt: MOD 3-10KTL3-XH
Tillbehör
Elmaterial: Kapsling
Tillbehör
Smartmätare: EASTRON SDM630MCT
Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
2/3
Avtal
Strängschema
Kapsling
Godkända kontrollpunkter
9/9
Brytare
Böjradie
Förskruvningar
Infästning
Installation
IP-Klassning
Placering
Termisk påverkan
Yttre påverkan
Tak 1, ESDEC Lutande Panntak
Godkända kontrollpunkter
28/28
Använd skruv för klämma
DC kabel förläggning
Dräneringshål pekar neråt
Främmande material
Förstärkningsskruv
Kabeluppfästning
Klämmans placering i skena
Läktinfästning
Mittklämmor
Panelramens höjd
Panelstorlek
Shims
Skada på klämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takets lutning
Takkrokarnas CC
Takkrokens höjdjustering
Termisk brytpunkt skenor
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Tak 1, Trina: Vertex DE09.05
Anmärkningar
1/15
4.1 Förbindelse av kontakter
Inte godkänd
Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.
Godkända kontrollpunkter
14/15
Dräneringshål
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontakter
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/30

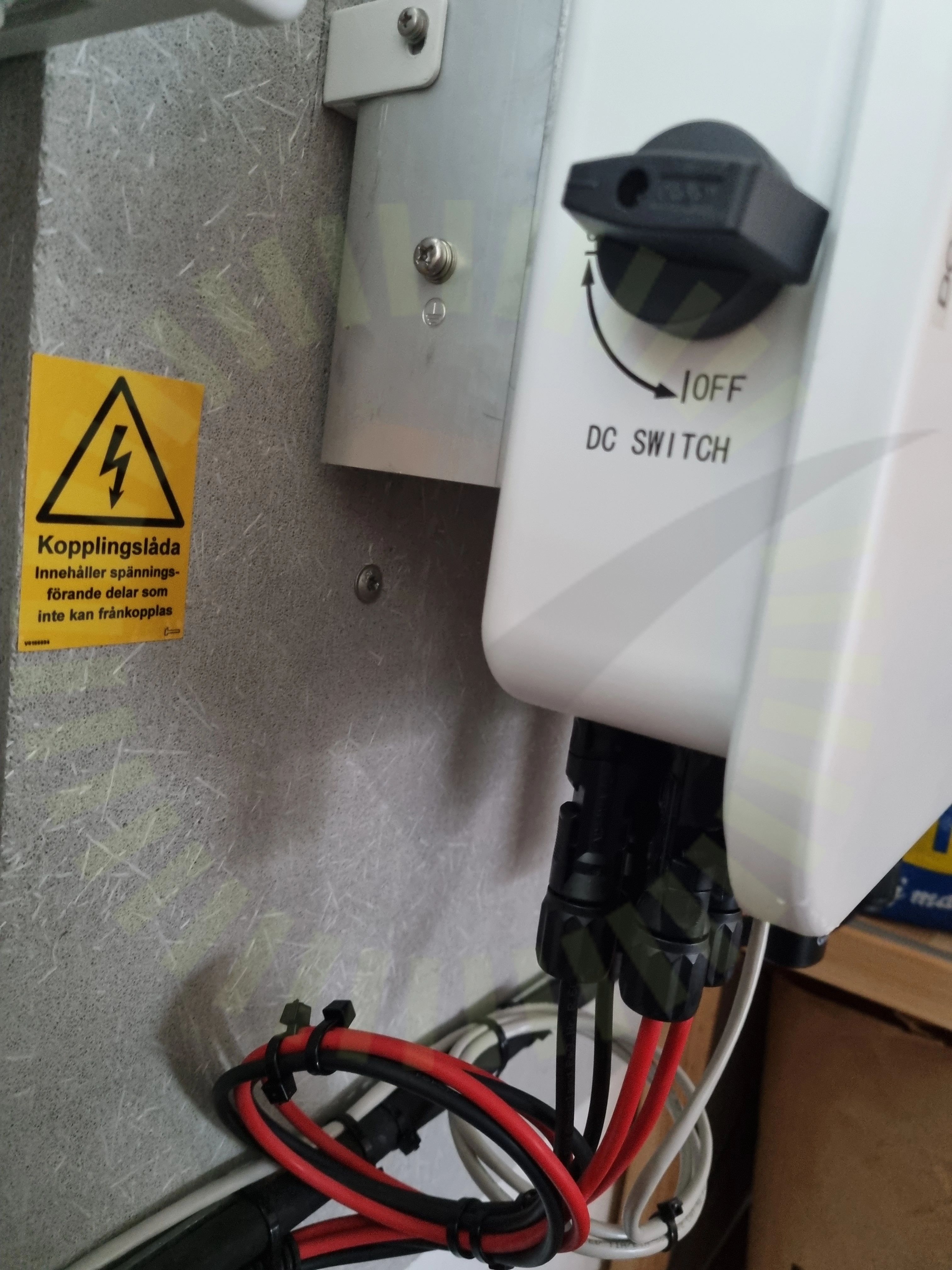

6.1 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.
GroWatt User Manual XH EN 202206, Sida 17
Godkända kontrollpunkter
29/30
AC Anslutning Växelriktare
AC Böjradie
AC Genomföringar
AC Kablage dimensionering
AC Kablage förläggning
AC kablage skada
AC kablage skarp kant
Avstånd närliggande objekt
Bakomliggande material
DC Genomföringar
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skada
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Ledare Fastspända
Märkning
Säkringsdimension
Ventilation
Väderskydd
Växelriktarens IP klassning
