Institutet för Solenergikvalitet

Besiktningsrapport

8.1
x

Installation genom

JS Elservice

Datum

26 juli 2024

Ort

Dalby, Skåne län
Föremål mot bakstycke
Kopplingslåda böjradie
Skenornas infästning
82% godkända18% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 xxx/MR
OptimerareSolarEdge: S-Serie
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörUndercentral
JS Elservice

Installerad av JS Elservice som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Hustak samt carport, JA Solar: JAM54S31 xxx/MR

Anmärkningar

5/15

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Underlag som finns för klämmor på kortsidan anger vertikala skenor, ej horisontella som är monterat.

Tillverkarens anvisningar
Föremål mot bakstycke

2.2 Föremål mot bakstycke

Inte godkänd

Kontakter ligger i kläm mellan optimerare och panelens bakstycke.

JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 5

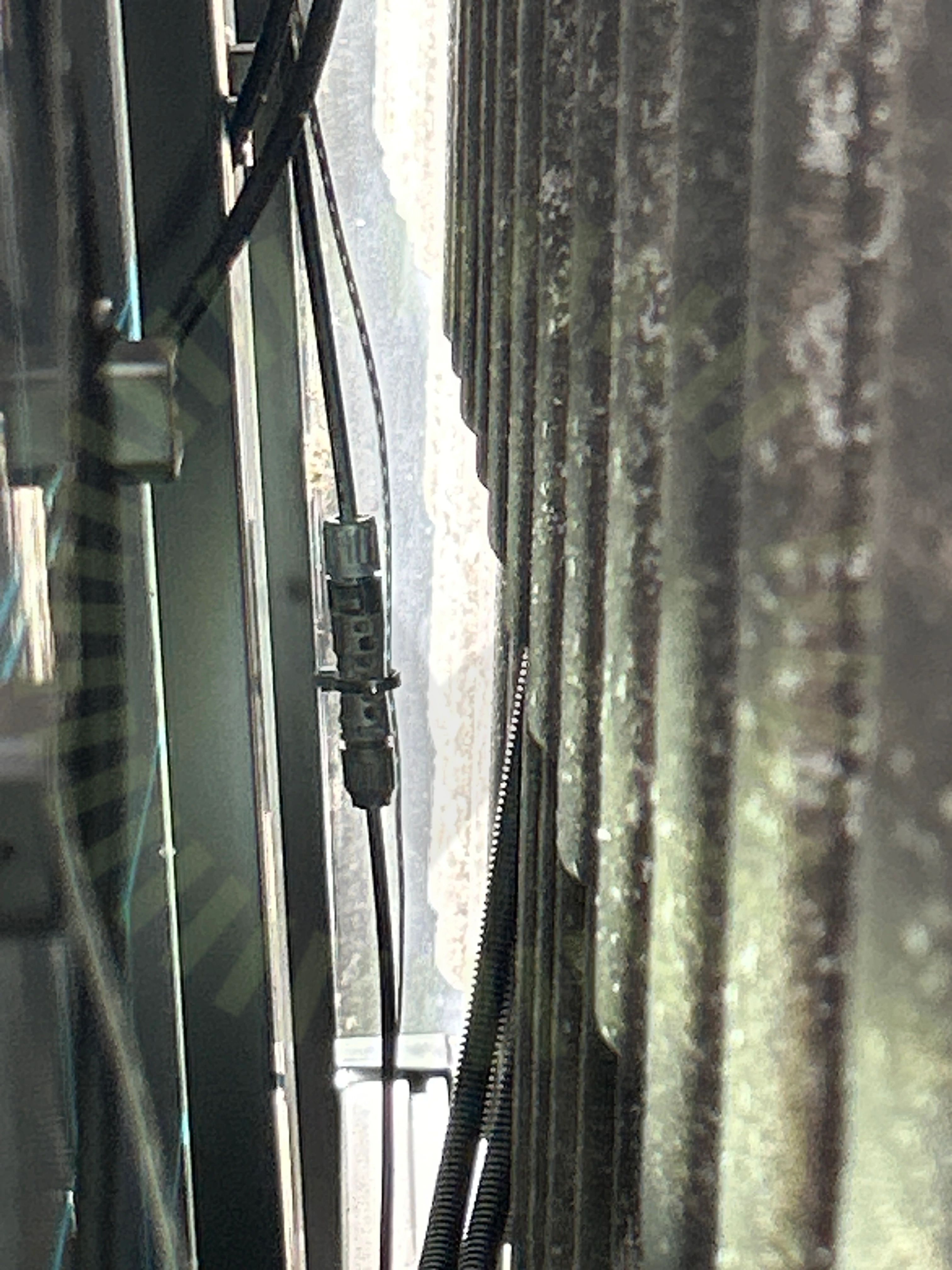

Kontaktdon

2.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

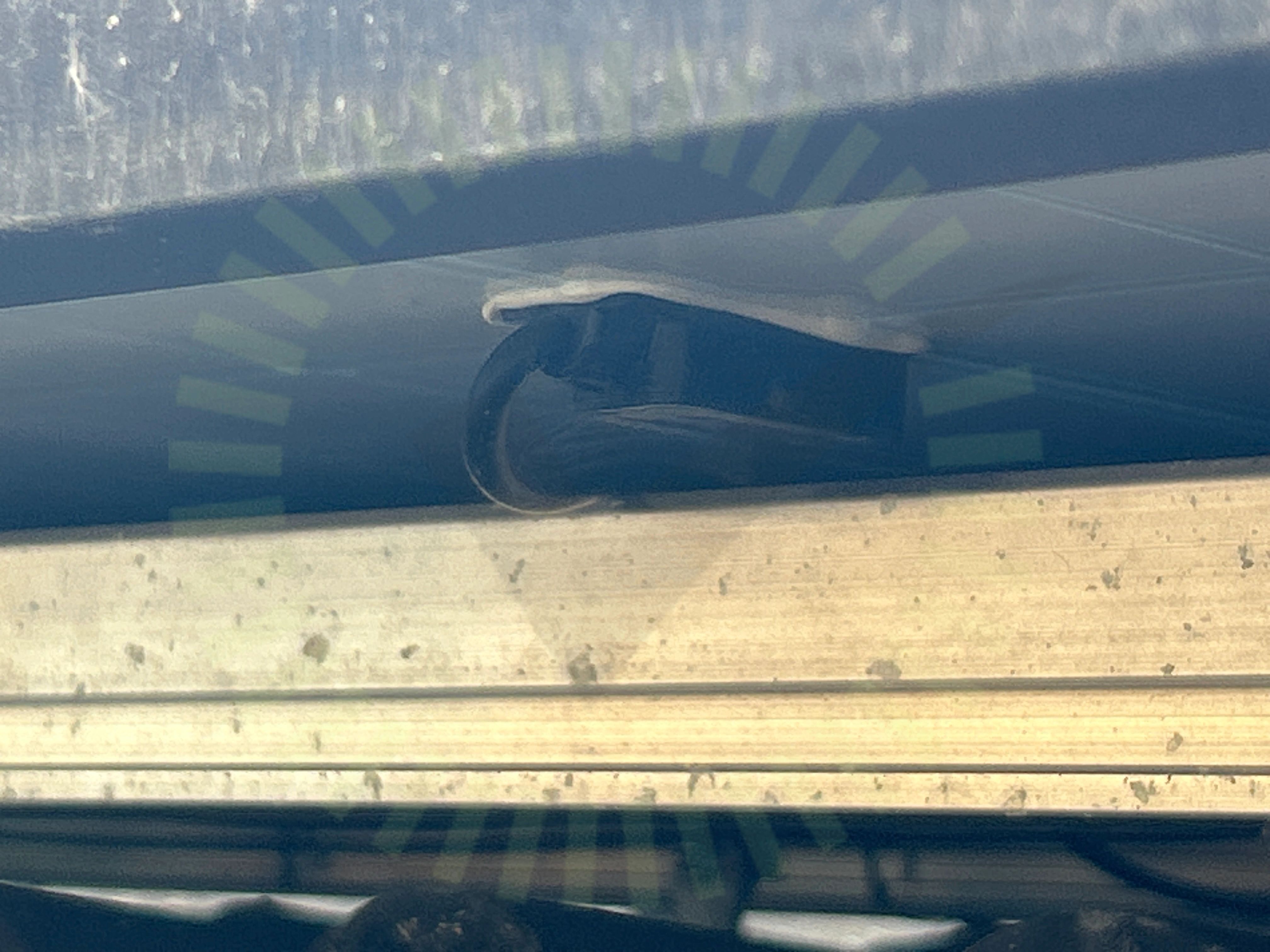

Kopplingslåda böjradie

2.4 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

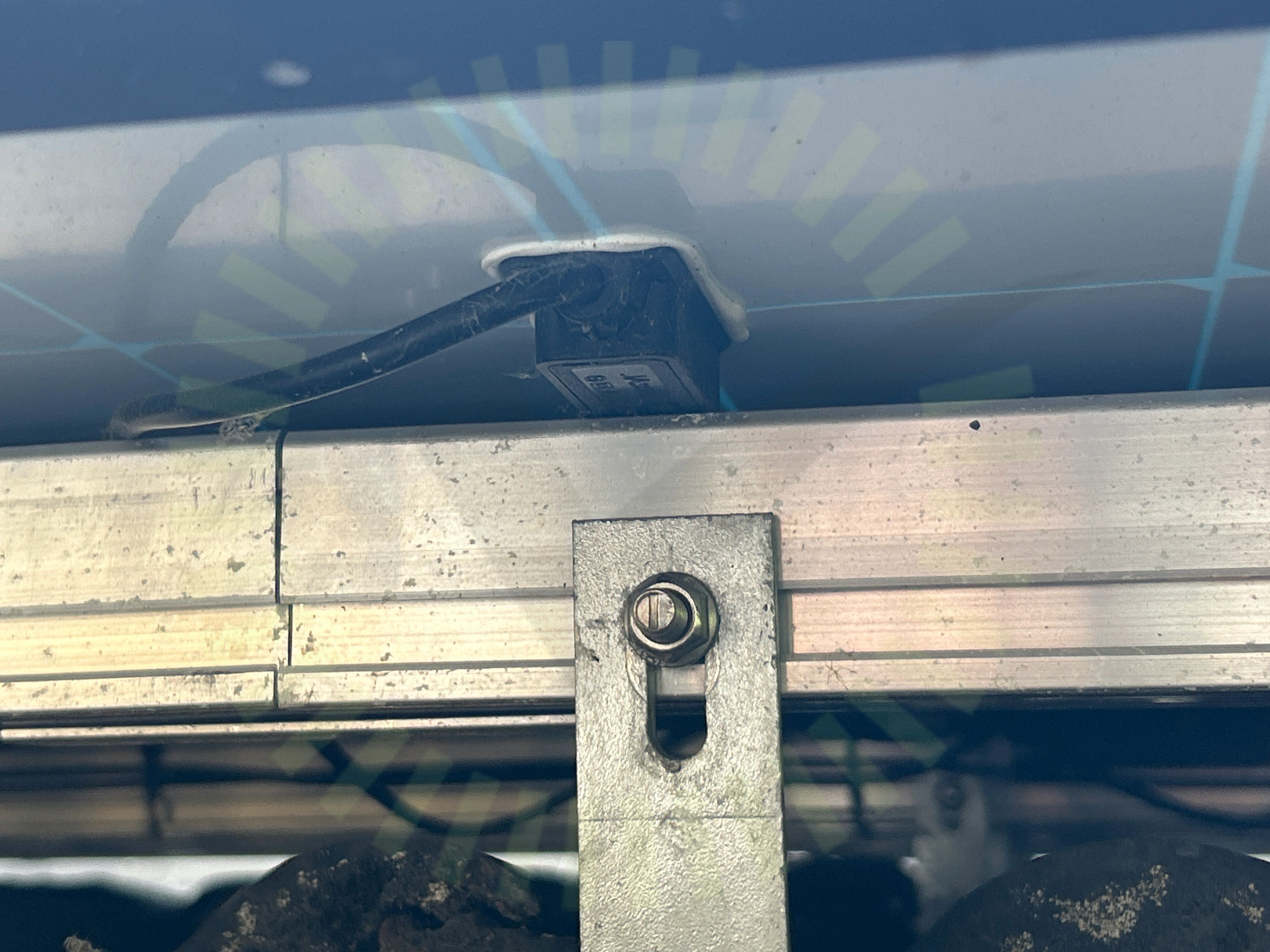

Kopplingslåda klämd

2.5 Kopplingslåda klämd

Inte godkänd

Skenan trycker mot kopplingslådan.

Godkända kontrollpunkter

9/15
Avstånd till havetDräneringshålFörbindelse av kontakterKlämmornas överlappningPanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Hustak samt carport, SolarEdge: S-Serie

Anmärkningar

1/5
Dragavlastade

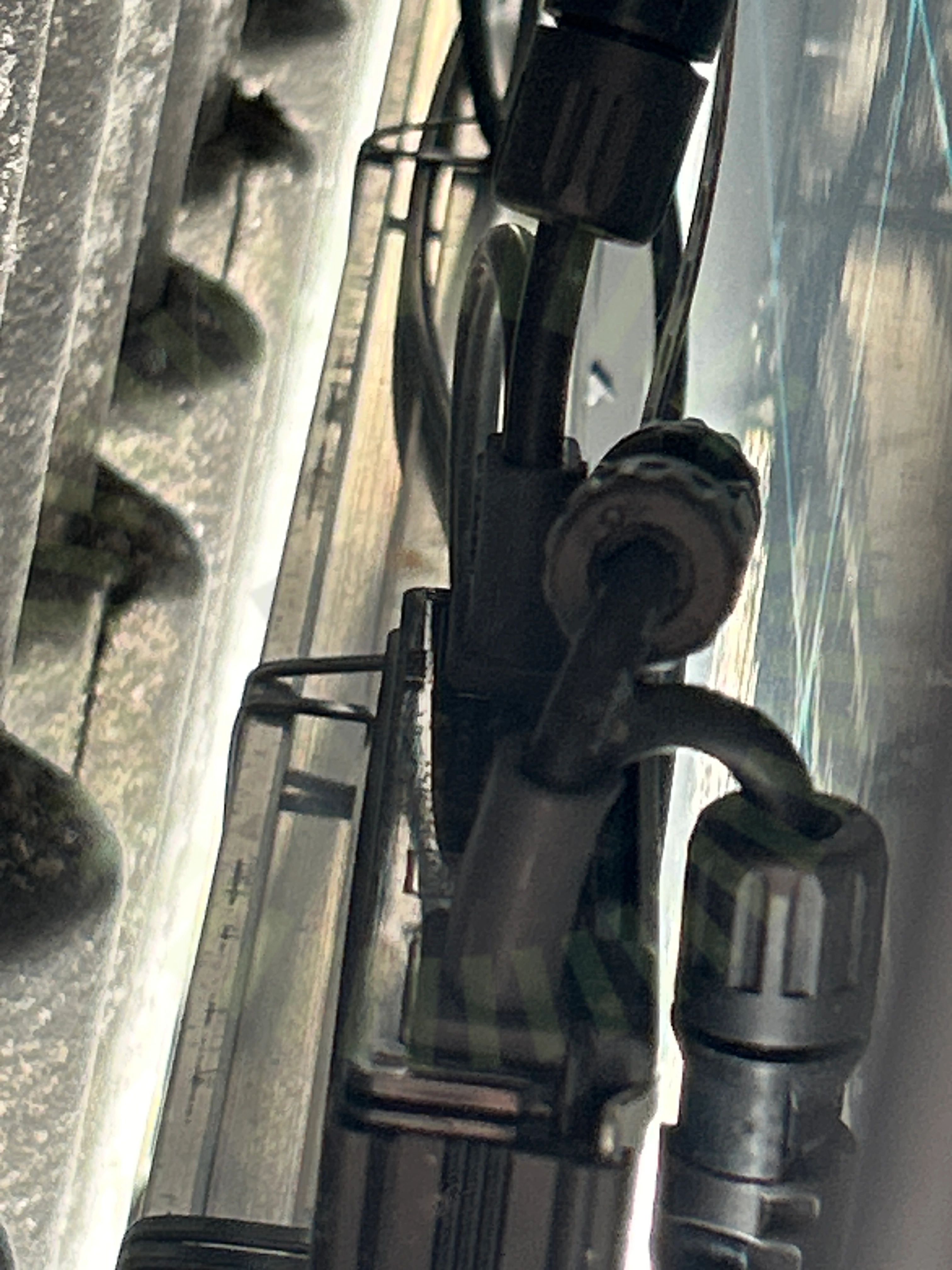

3.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Godkända kontrollpunkter

4/5
Fastsäkring av produktKompatibilitetKontakterPlacering

Hustak samt carport, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

6/21
Skador

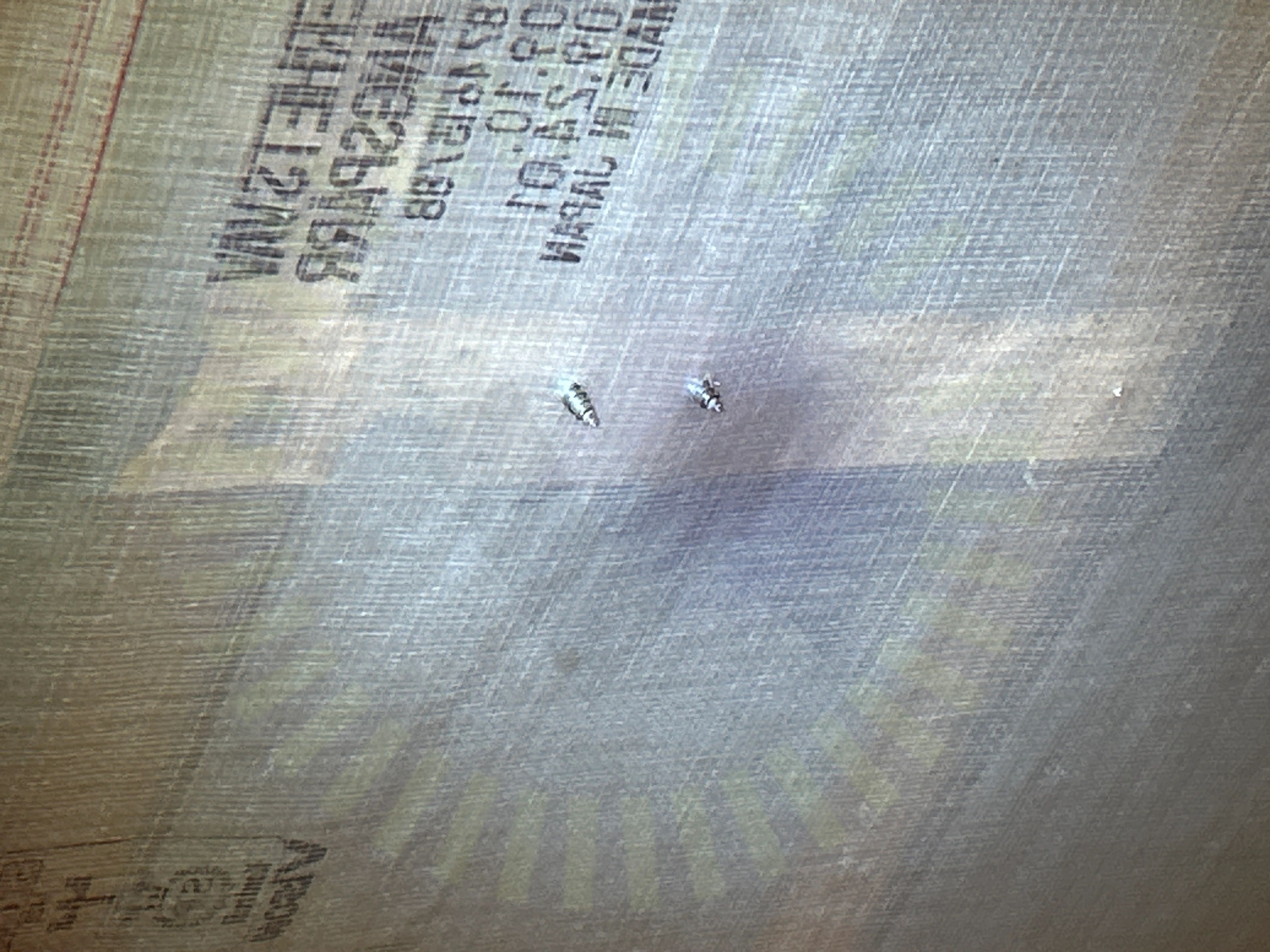

4.1 Skador

Inte godkänd

Tätskiktet har skadats. Skruvar för att fästa krokar har penetrerat tätskiktet. Gäller för både garage och hustak.

Infästning utanför takstol

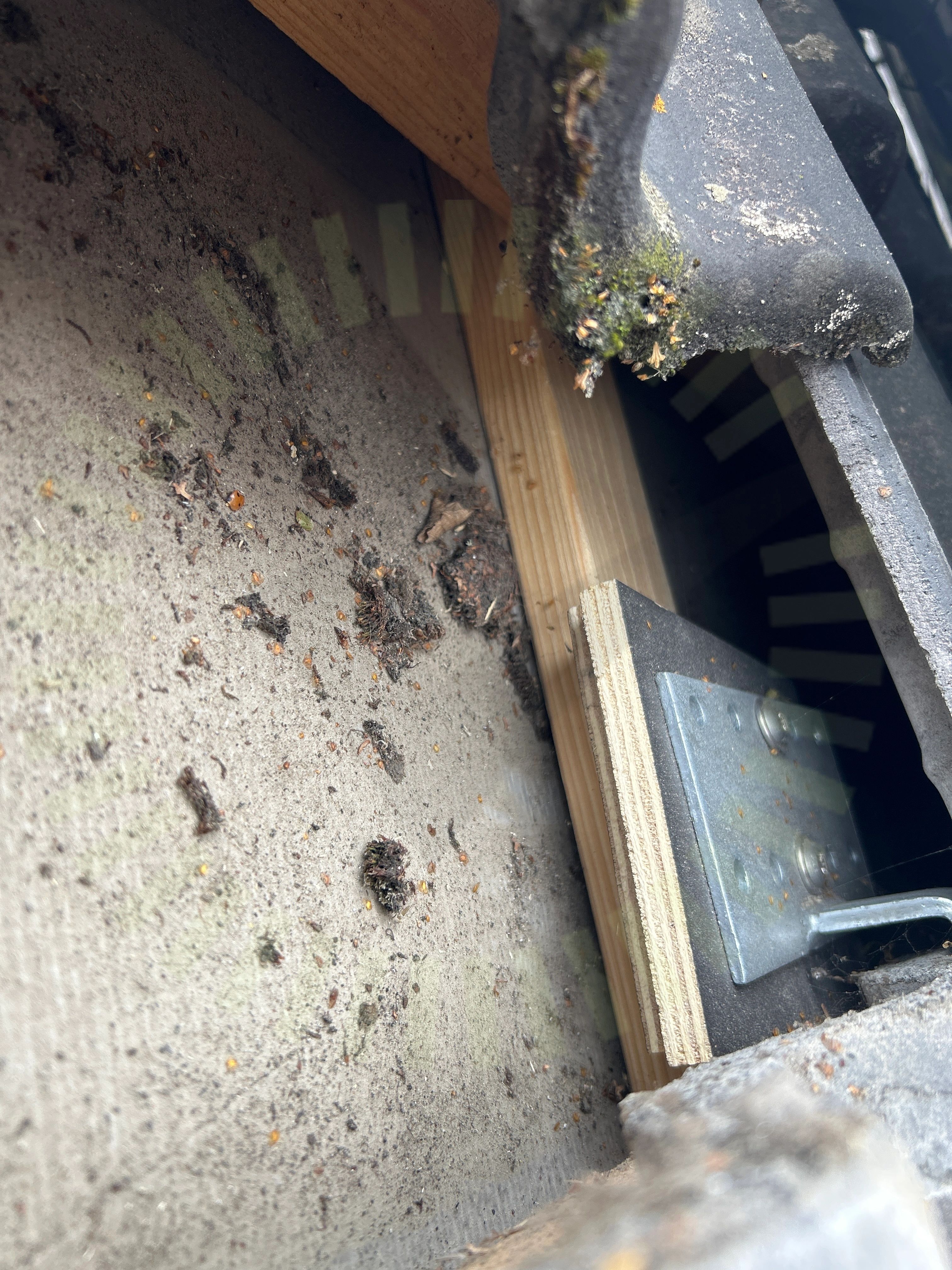

4.2 Infästning utanför takstol

Inte godkänd

Infästning utanför takstol är utfört i en konstruktion som ej är godkänd. Både garage och hustak.

Datablad Strongline Heavy Duty Takkrok, Sida 2

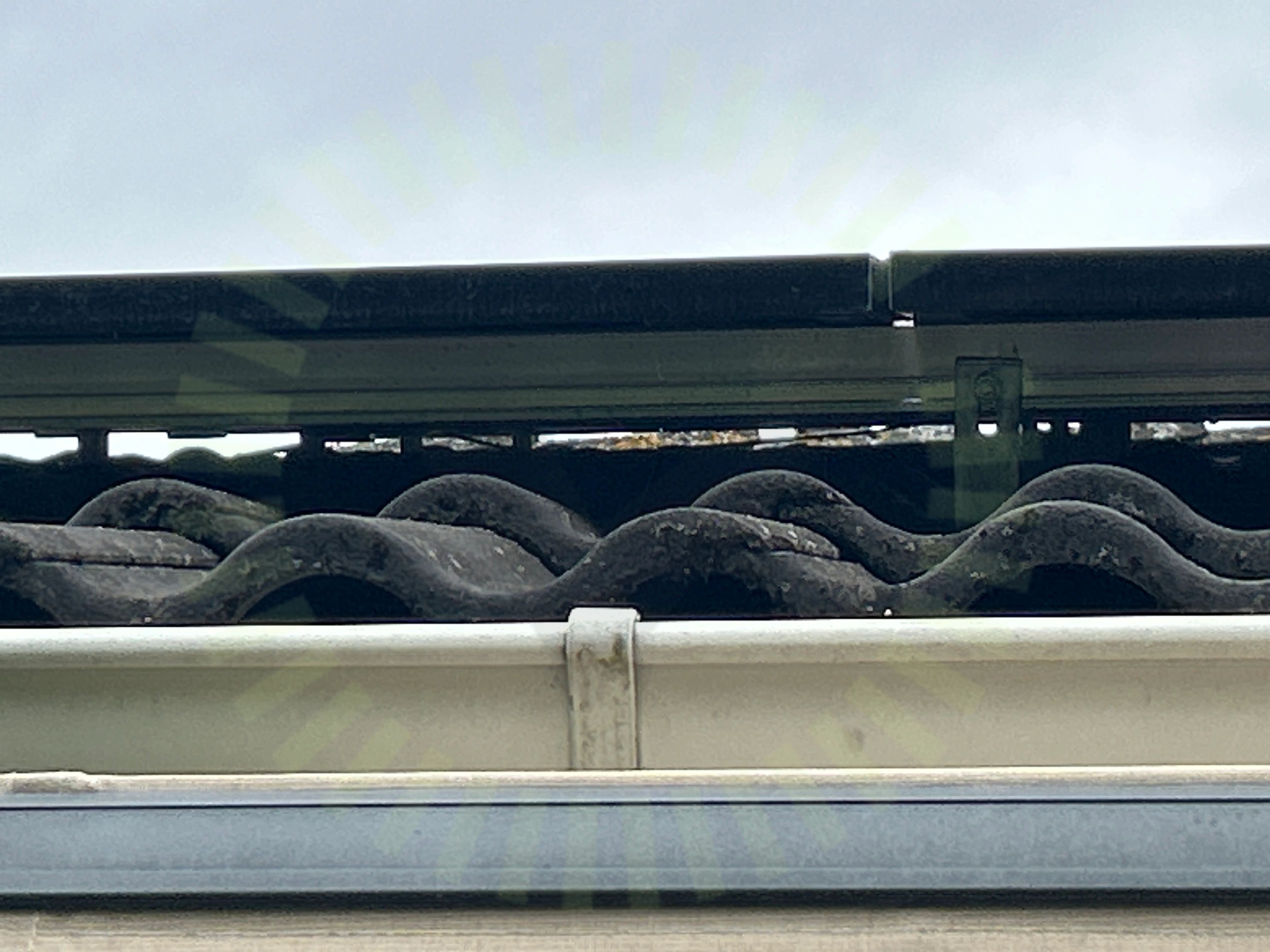

Kabeluppfästning

4.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Flertal ställen i anläggningen.

SS 436 40 00 (712.522.101)

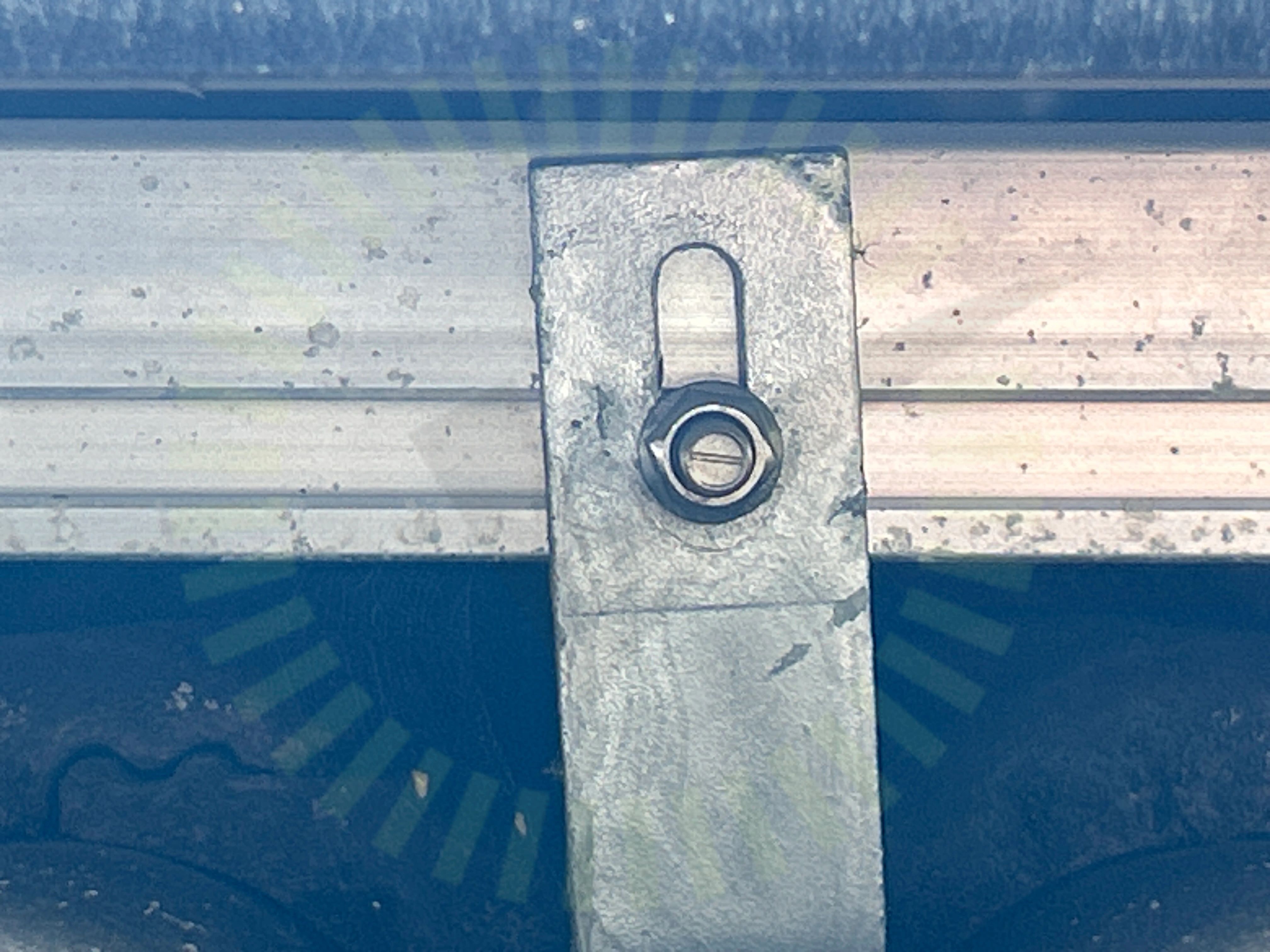

Skenornas infästning

4.4 Skenornas infästning

Inte godkänd

T-bulten sitter inte korrekt i skenan på flera ställen i anläggningen. Vissa ligger helt horisontellt andra inte lika mycket. Gäller för flera ställen i anläggningen.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17

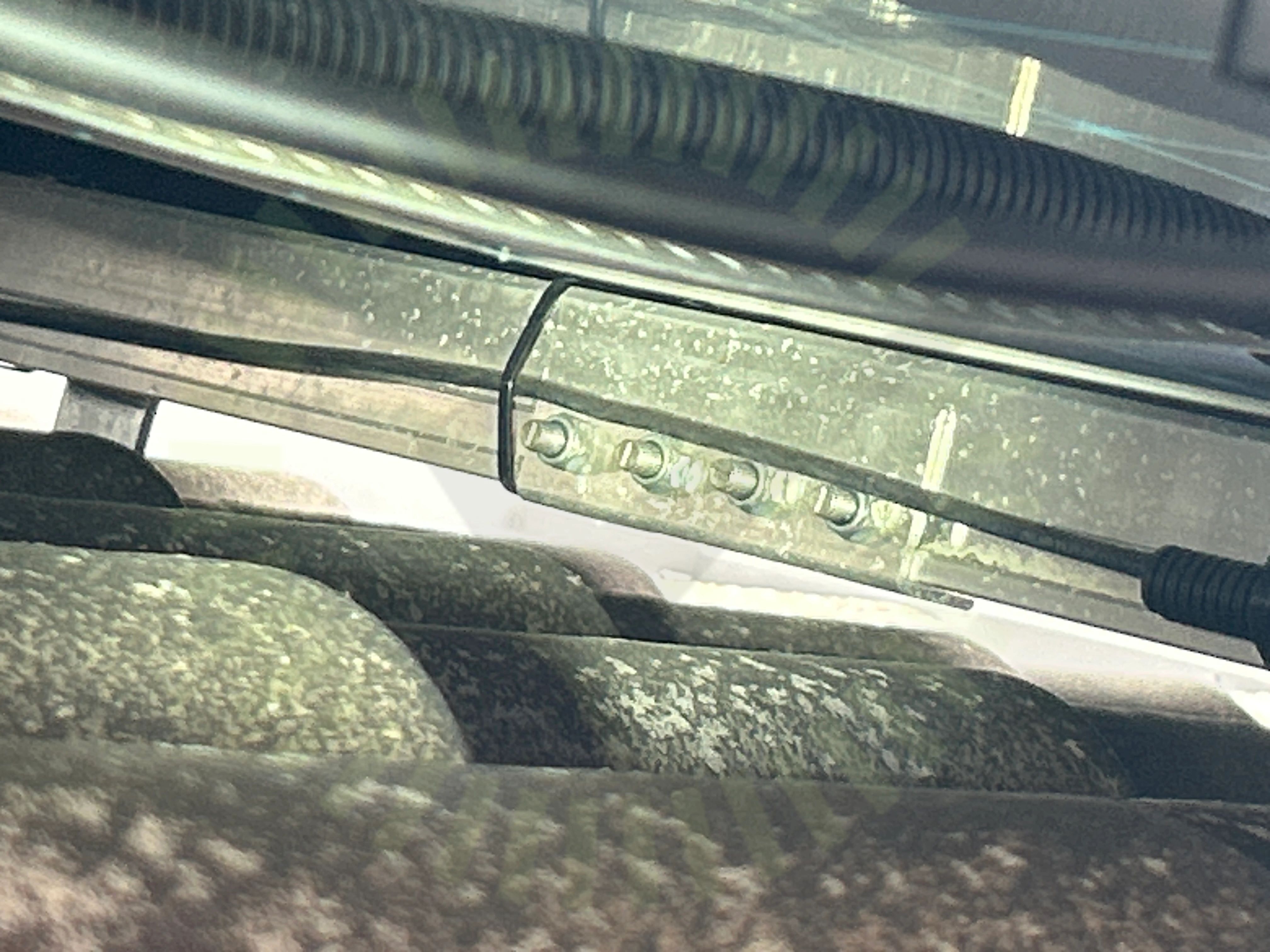

Skenskarvar

4.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. T-bult ligger felaktigt.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 19-20

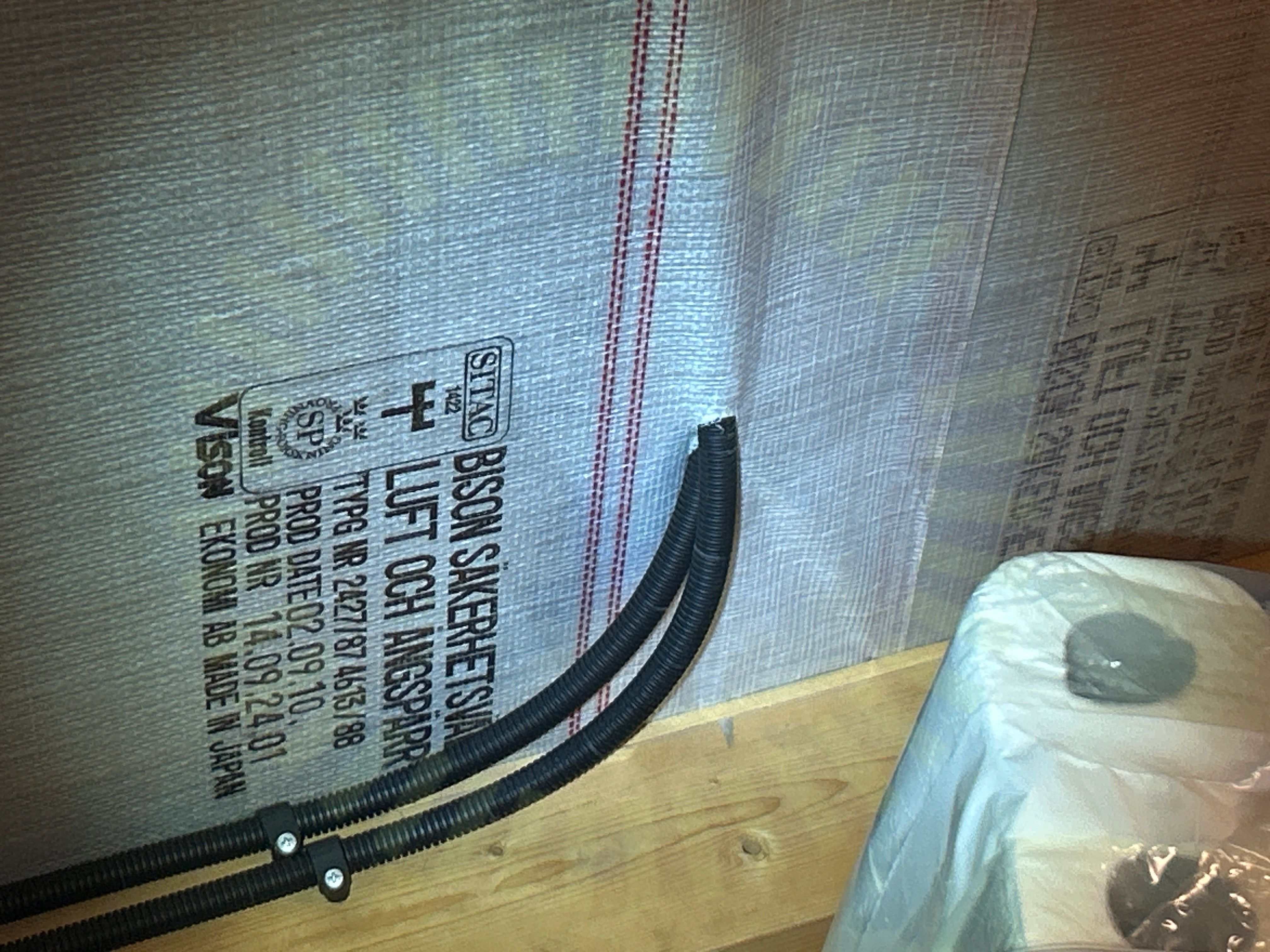

Takgenomföring

4.6 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Vald metod för genomföring i befintligt tätskikt är inte lämpligt.

Godkända kontrollpunkter

14/21
Blandning av takkrokarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramMittklämmorPlaceringSkenans utstick för klämmaSkenornas överhängSnö- och VindlastberäkningTakets lutningTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/21
Kabeldragning mellan takytor

Undercentral

Godkända kontrollpunkter

5/5
FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

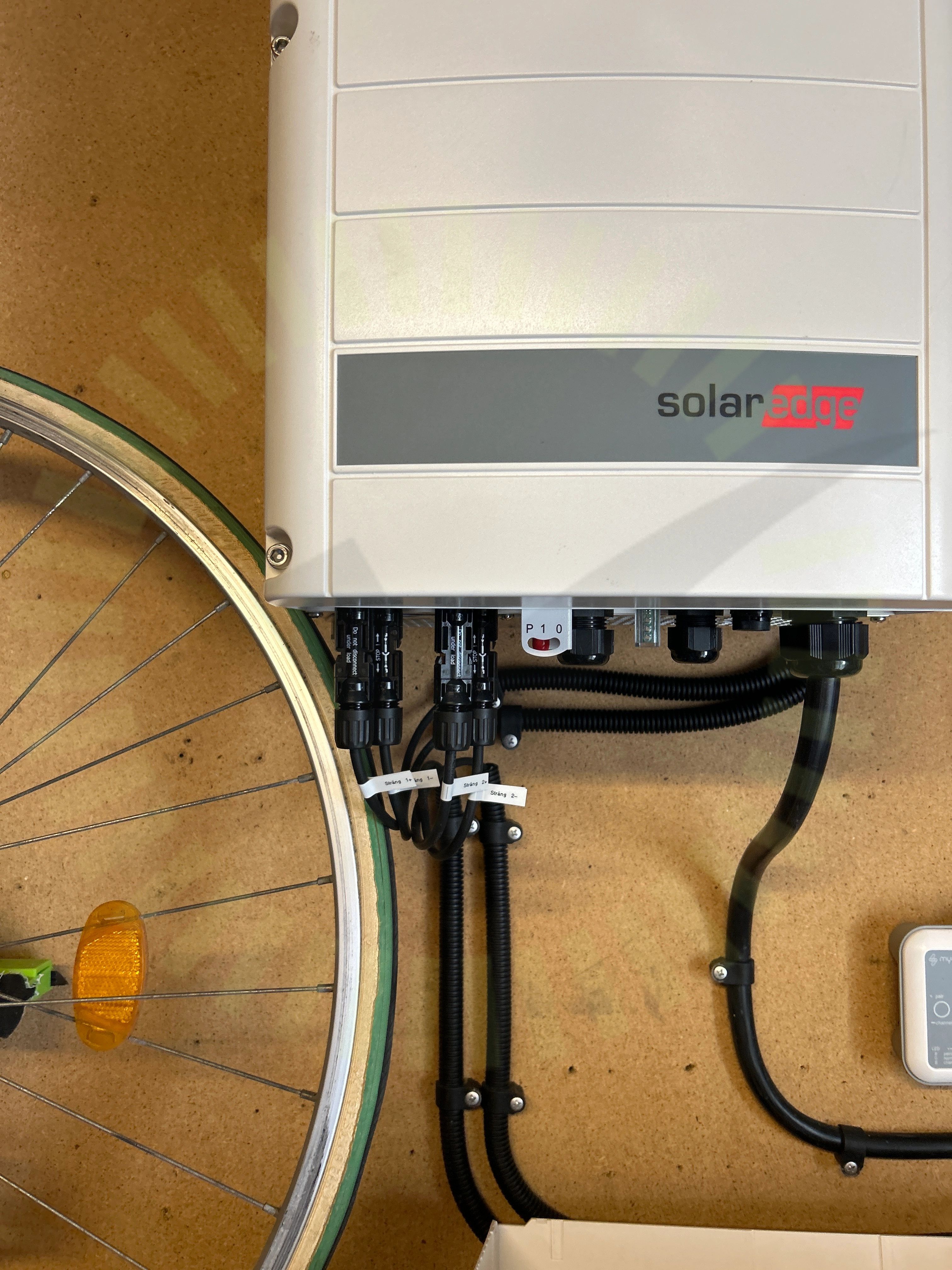

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/32
Anslutning av ledare

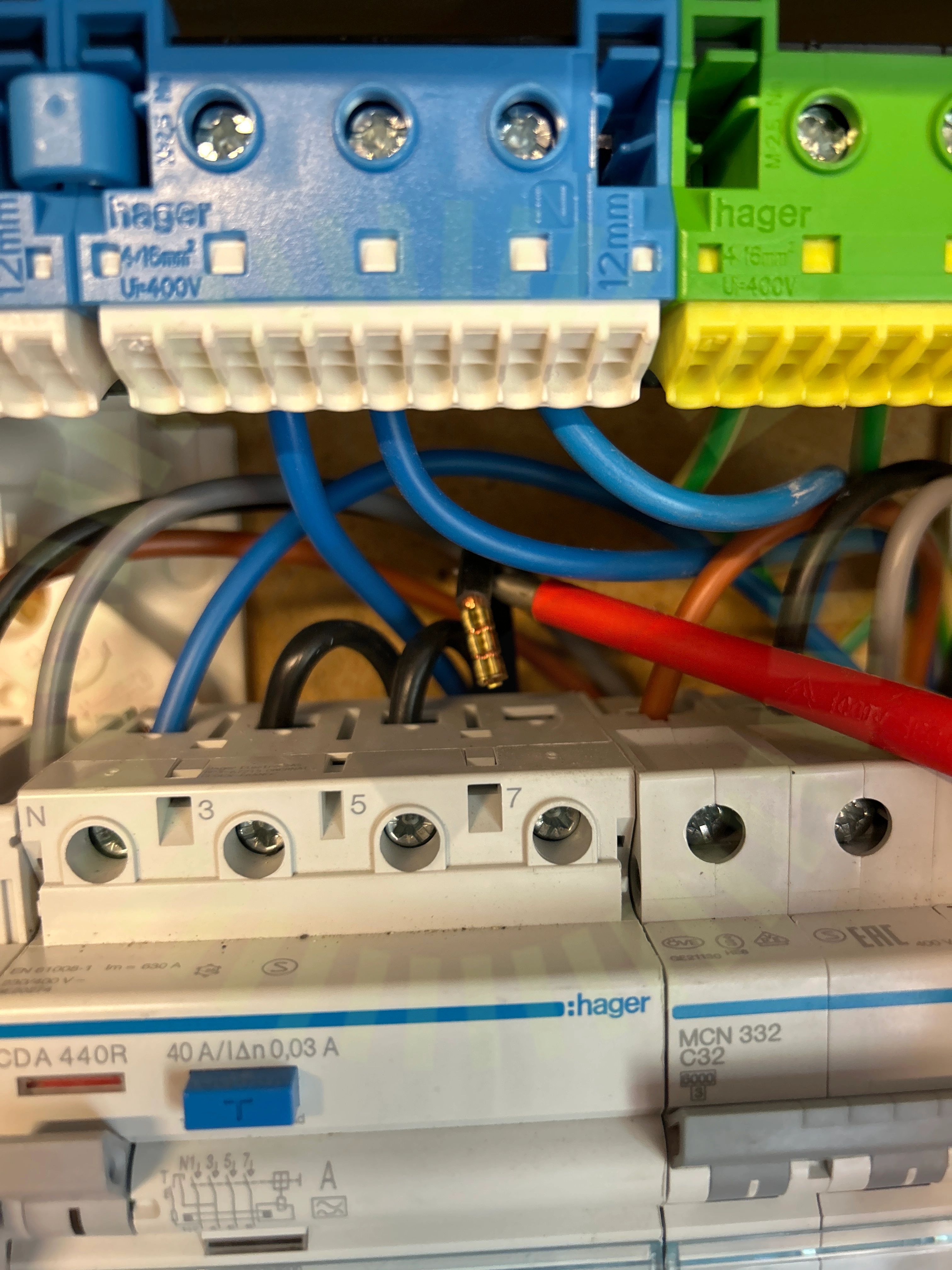

7.1 Anslutning av ledare

Inte godkänd

L3 i jfb låg löst i sin plint.

SS 436 40 00 (134.1.4)

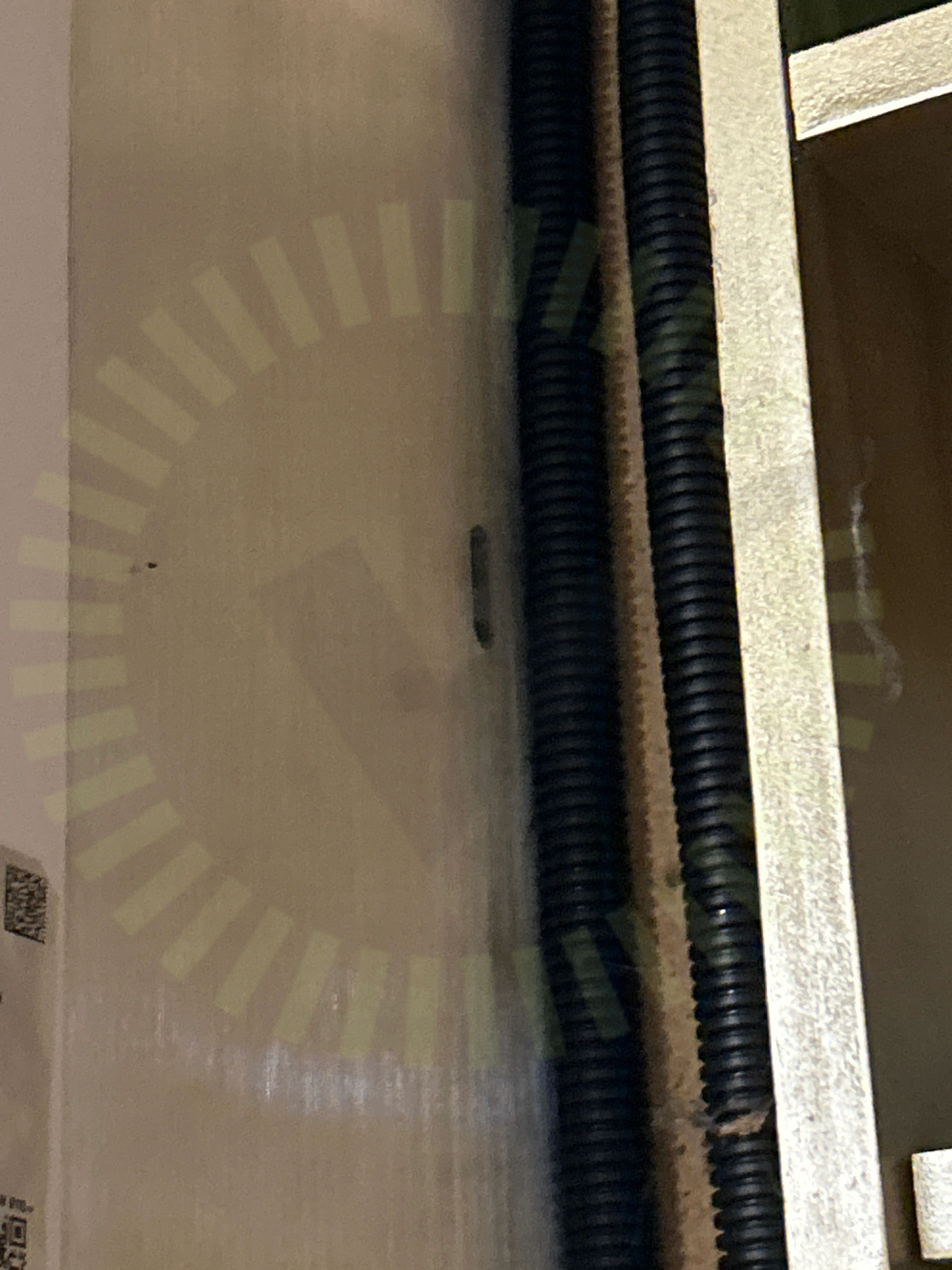

Fastsäkring av växelriktare

7.2 Fastsäkring av växelriktare

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Bult för fastsäkring saknas på bägge sidor.

SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 29

Godkända kontrollpunkter

29/32
AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetTätningsinsatsVinkelVäderbeständigt materialVäxelriktarens IP klassningVäxelriktarens kontakter

Ej tillgängligt vid besiktning

1/32
Strängdesign
