Besiktningsrapport

7.7

Installation genom

Svea Solar

Datum

23 maj 2023

Ort

Nättraby, Blekinge län

Klämmornas placering

Skarv skenor

Placering infästning

+ 9

77% godkända23% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 (390-415) MR

MontagesystemWasi: Plåttak

VäxelriktareGoodWe: GW4-15K SDT G2 Series

TillbehörElmaterial: Kapsling

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Anmärkningar

1/9

1.1 Förskruvningar

Inte godkänd

Jordkabel ej dragavlastad

Godkända kontrollpunkter

8/9

BrytareBöjradieInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

GoodWe: GW4-15K SDT G2 Series

Anmärkningar

6/44

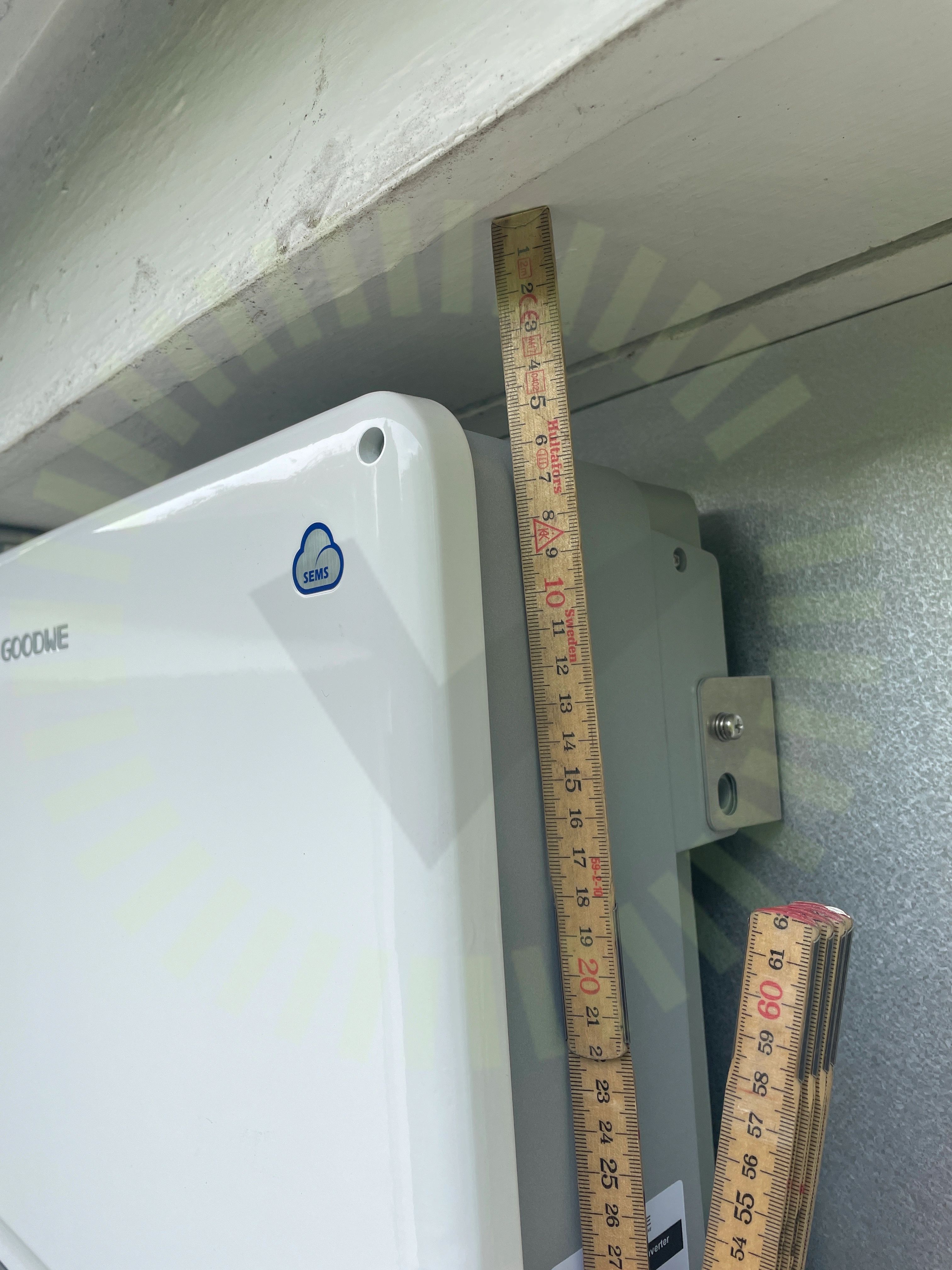

2.1 Avstånd närliggande objekt

Inte godkänd

Växelriktarens avståndskrav uppfylls inte.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 16

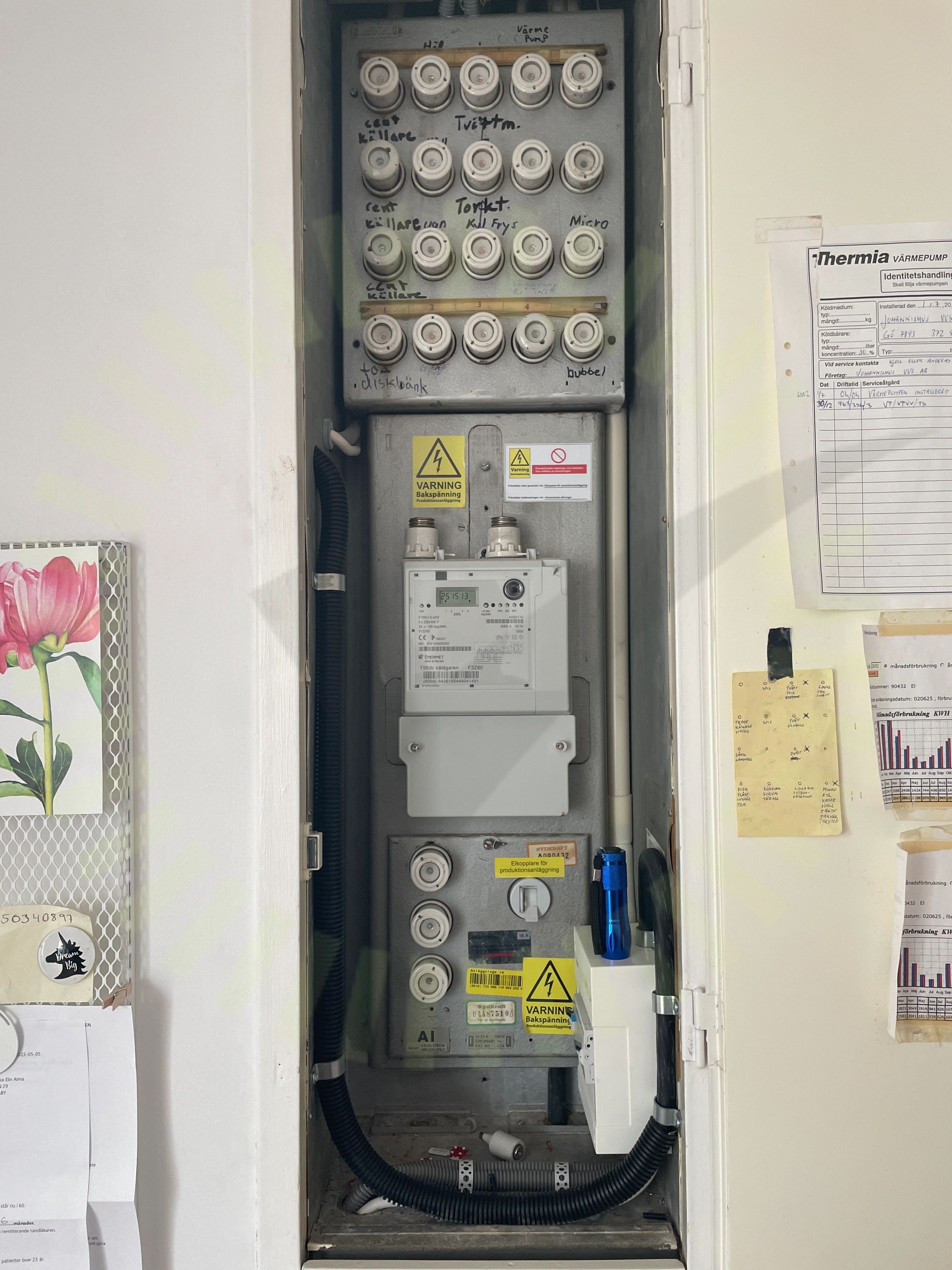

2.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid mätaren.

SS 436 40 00 (712.514.101)

2.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

2.4 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

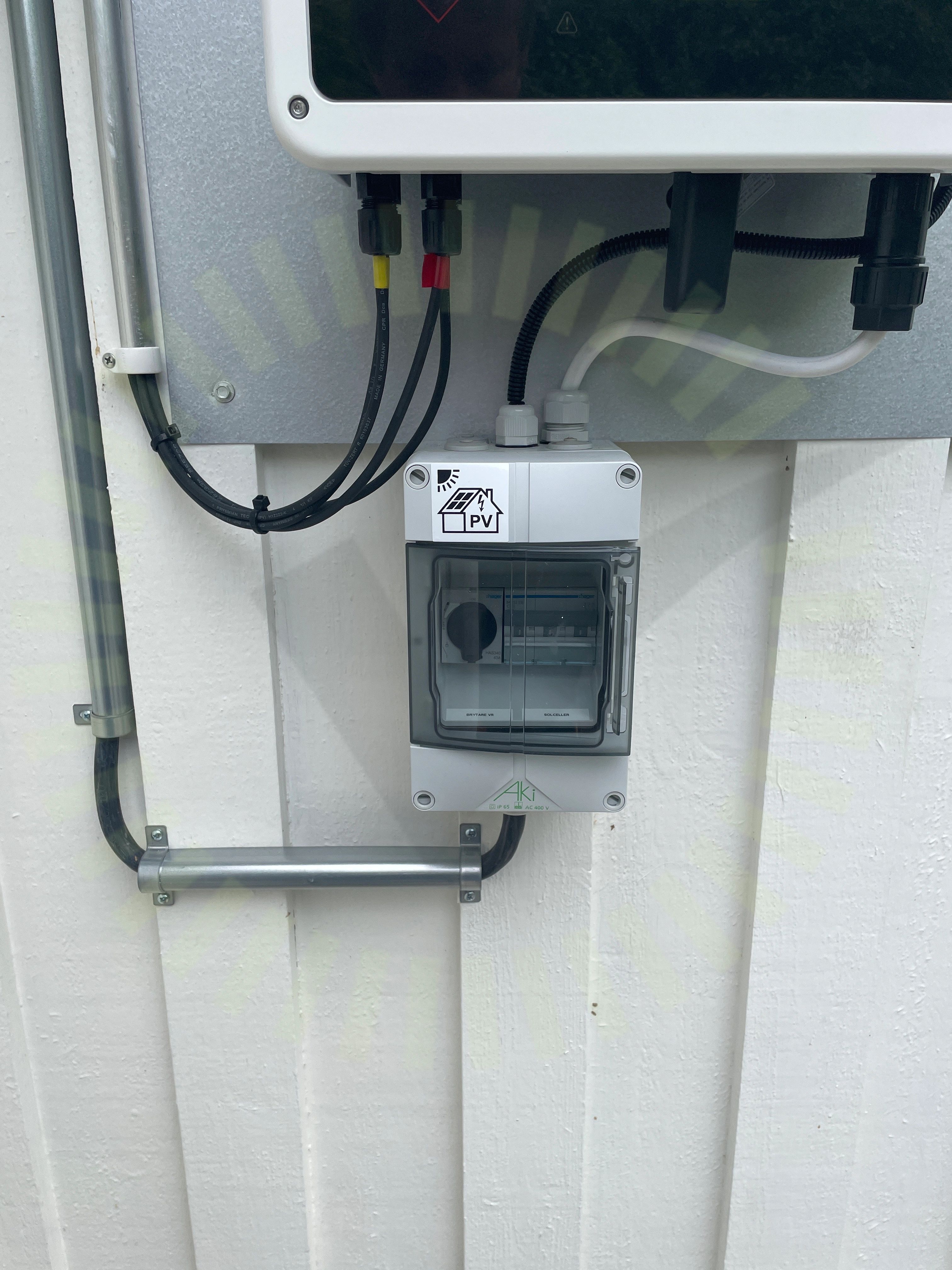

2.5 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral som växelriktaren är ansluten till.

SEK 457, Sida 42

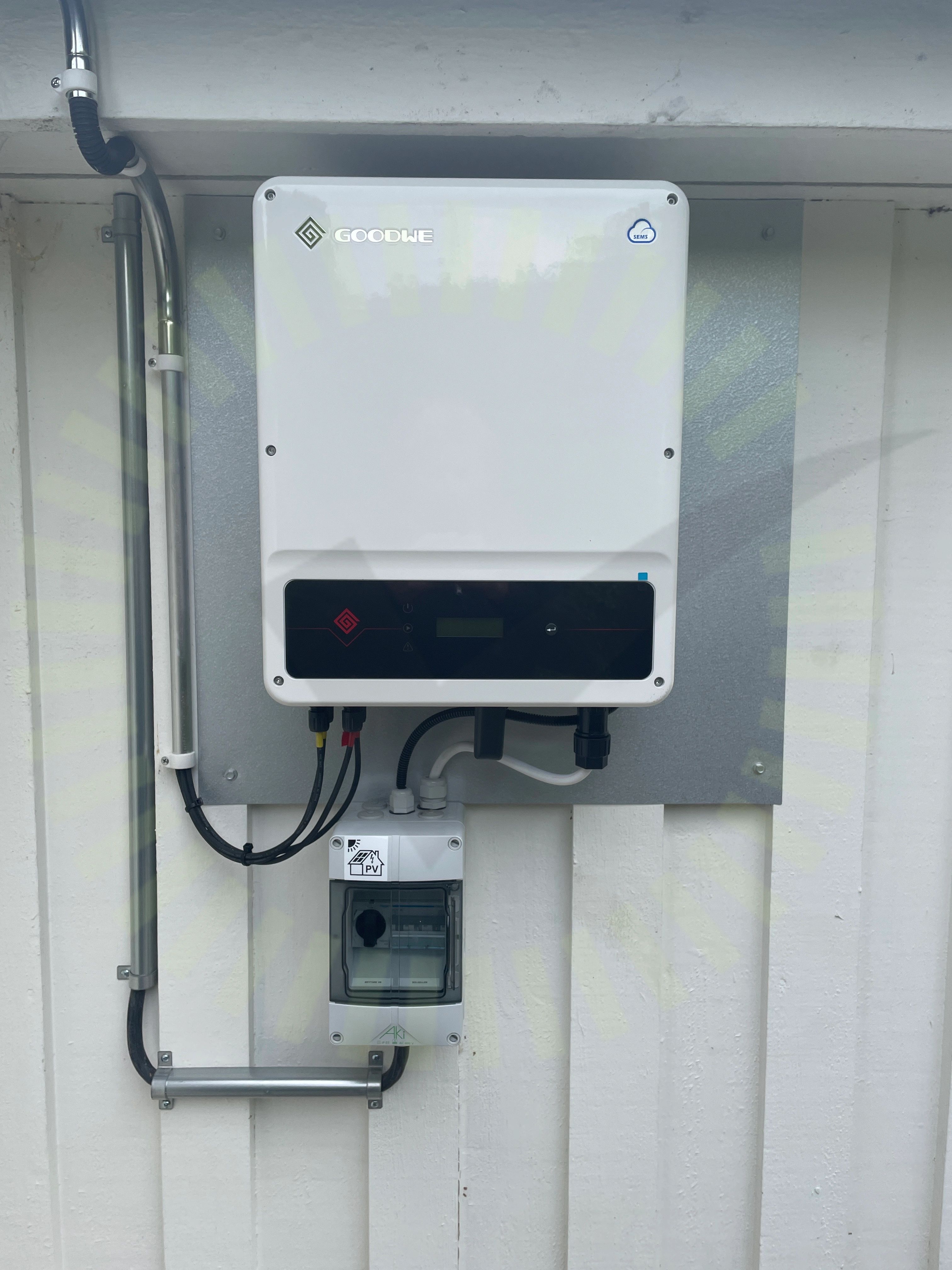

2.6 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

37/44

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMax total effektMissvisande varselmärkningMärkningPlaceringSkadat kablageSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/44

Strängdesign

JA Solar: JAM54S30 (390-415) MR

Anmärkningar

5/15

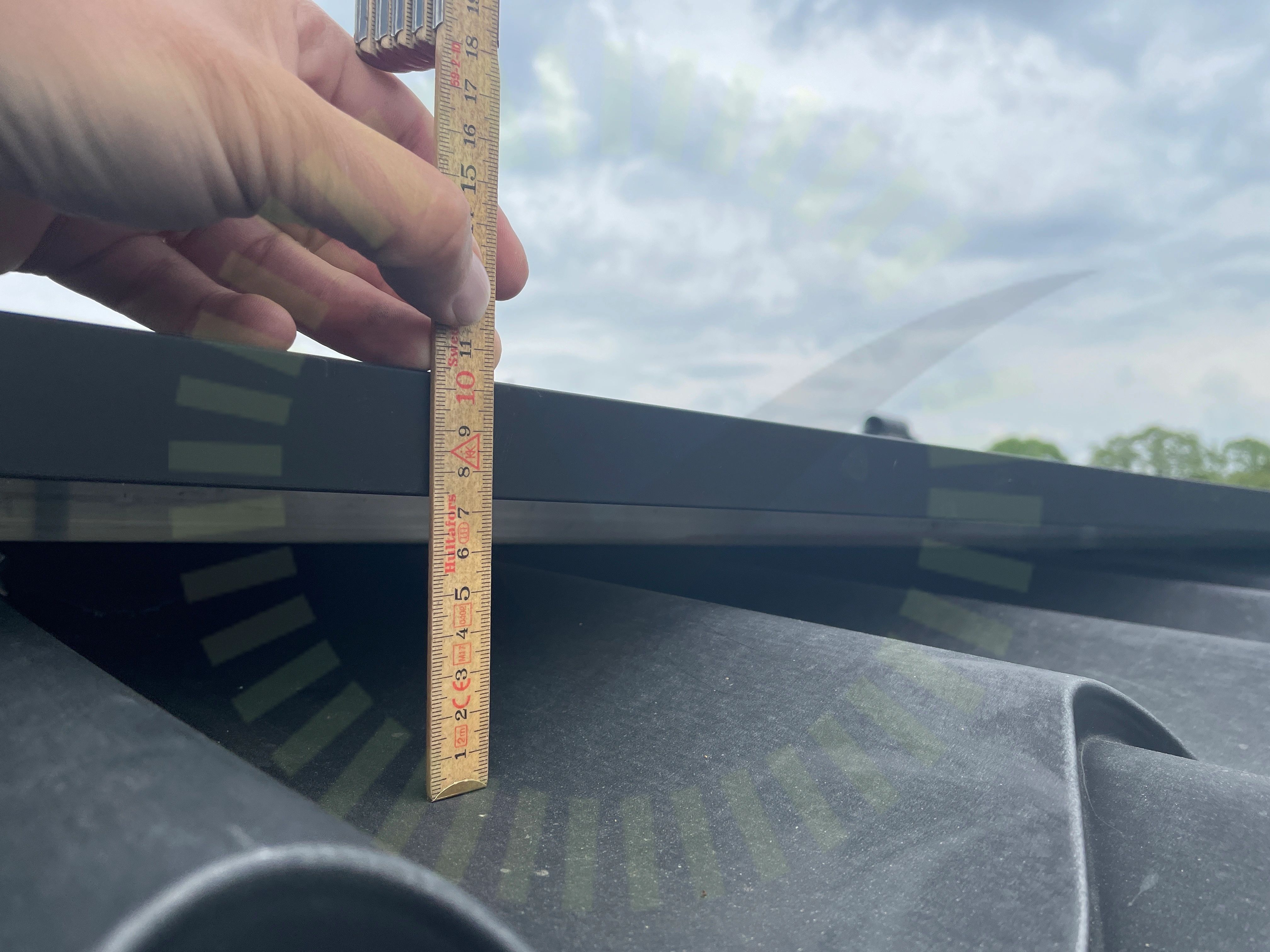

3.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

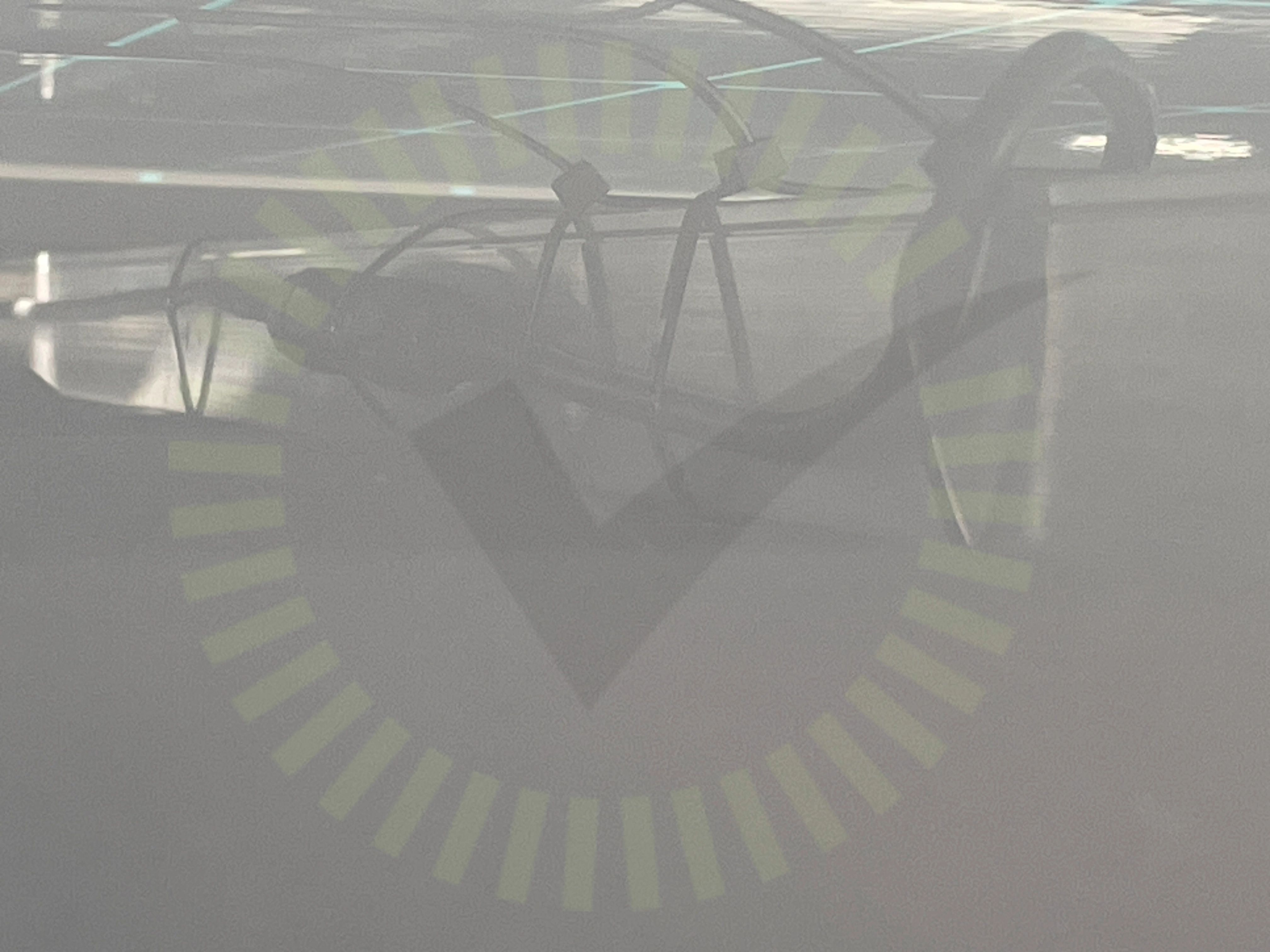

3.2 Stress på kontakter

Inte godkänd

Buntband får inte monteras direkt på kontaktdonets hölje

Staubli Monteringsanvisningar MA711 (se_en)

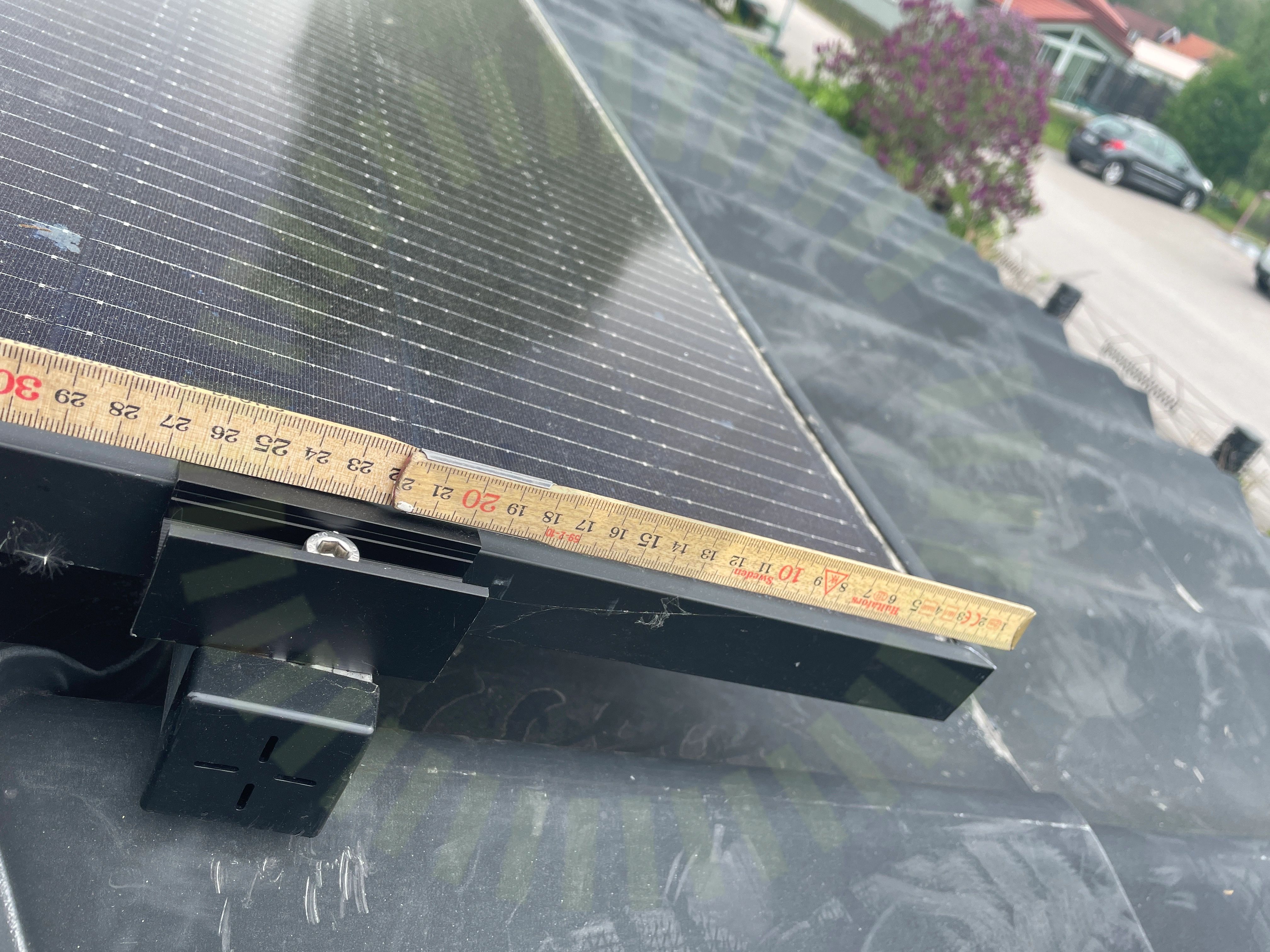

3.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

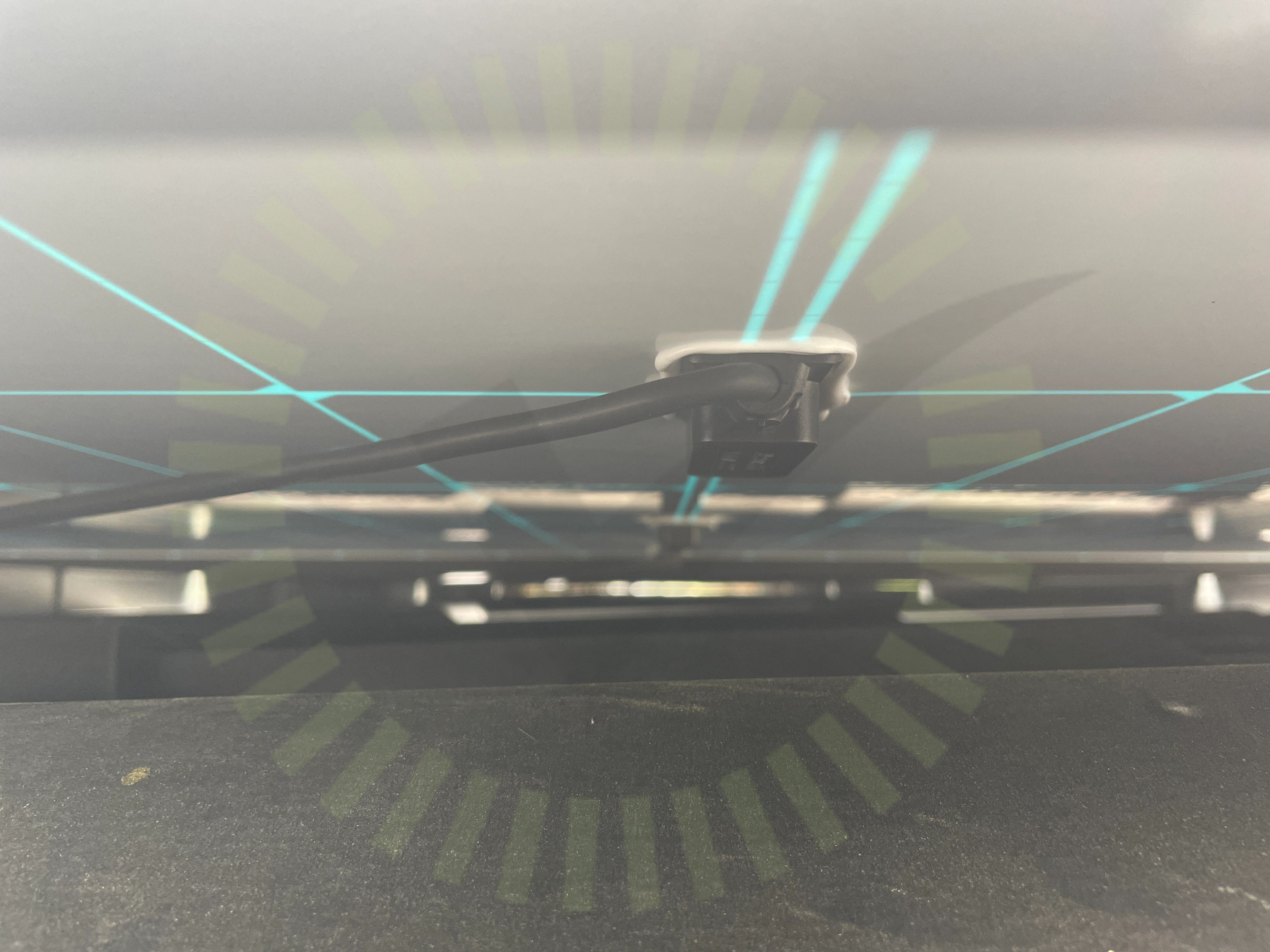

3.4 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan och böjradien är för skarp

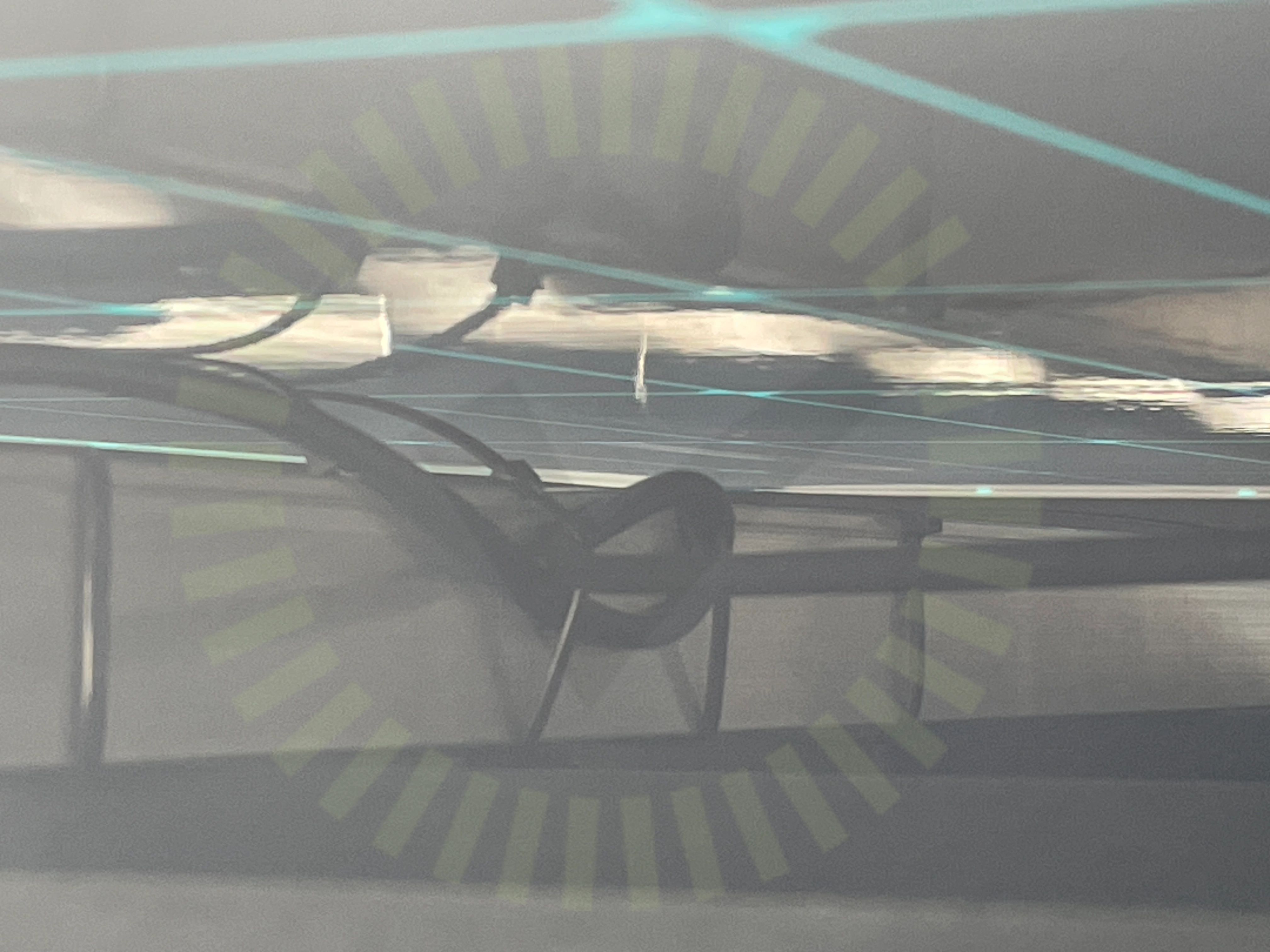

3.5 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

10/15

Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Wasi: Plåttak

Anmärkningar

9/19

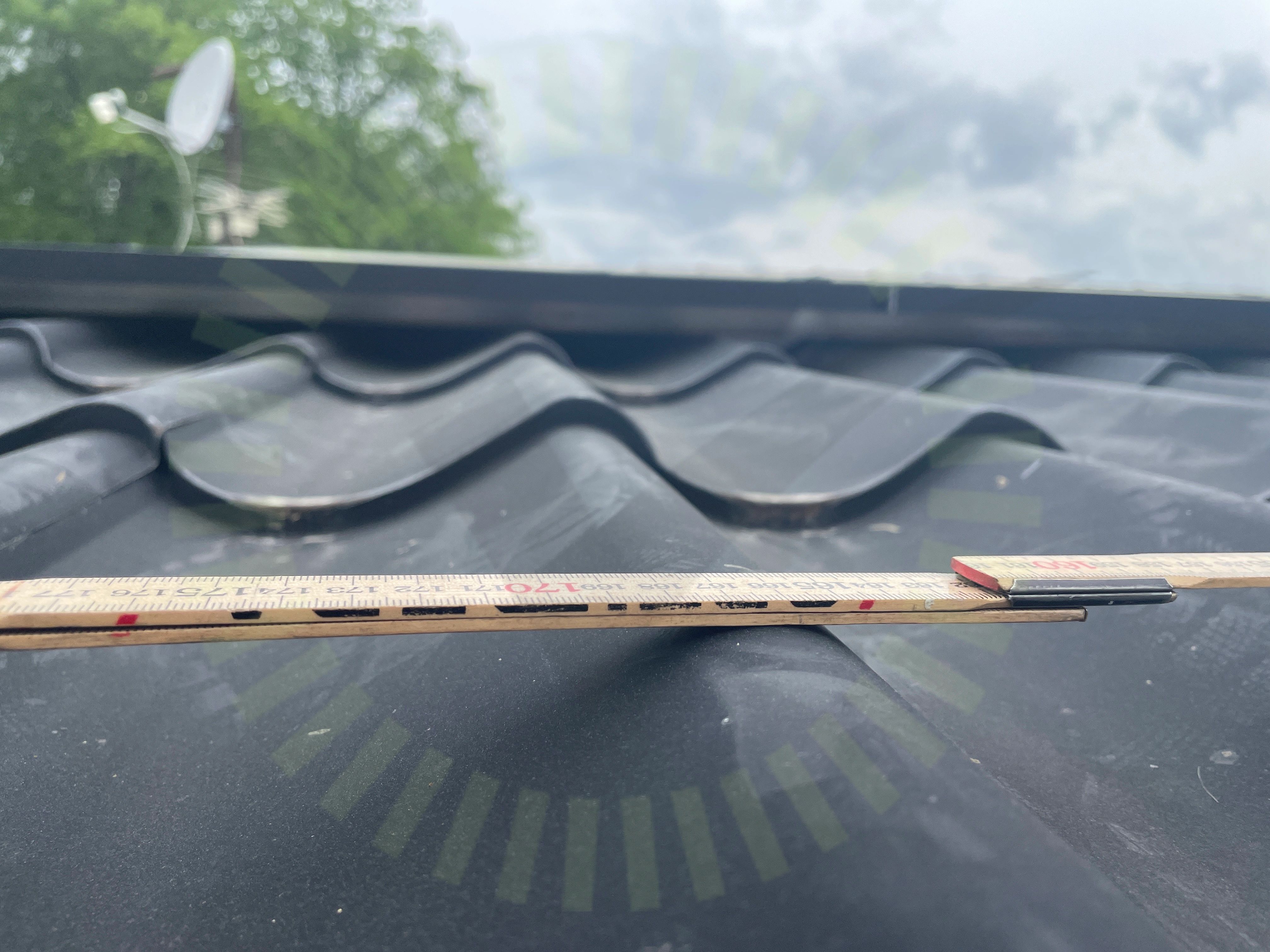

4.1 CC mått

Inte godkänd

Enligt installatörens lastberäkning ska infästning ske med max 74 cm avstånd, uppmätt 120 cm.

Tillverkarens anvisningar

4.2 Främmande material

Inte godkänd

Installatören har blandat fästen från Schletter och skena från Wasi. Intyg på produktgaranti vid blandade komponenter saknas.

4.3 Infästning full kontakt

Inte godkänd

Fästet är avsett för TRP och inte pannplåt. Full kontakt kan inte uppnås

Tillverkarens montageanvisningar

4.4 Infästning skena

Inte godkänd

Då infästning har fel lutning och ej är avsedd för skenan kan korrekt fastsättning ej fastställas.

Tillverkarens anvisningar

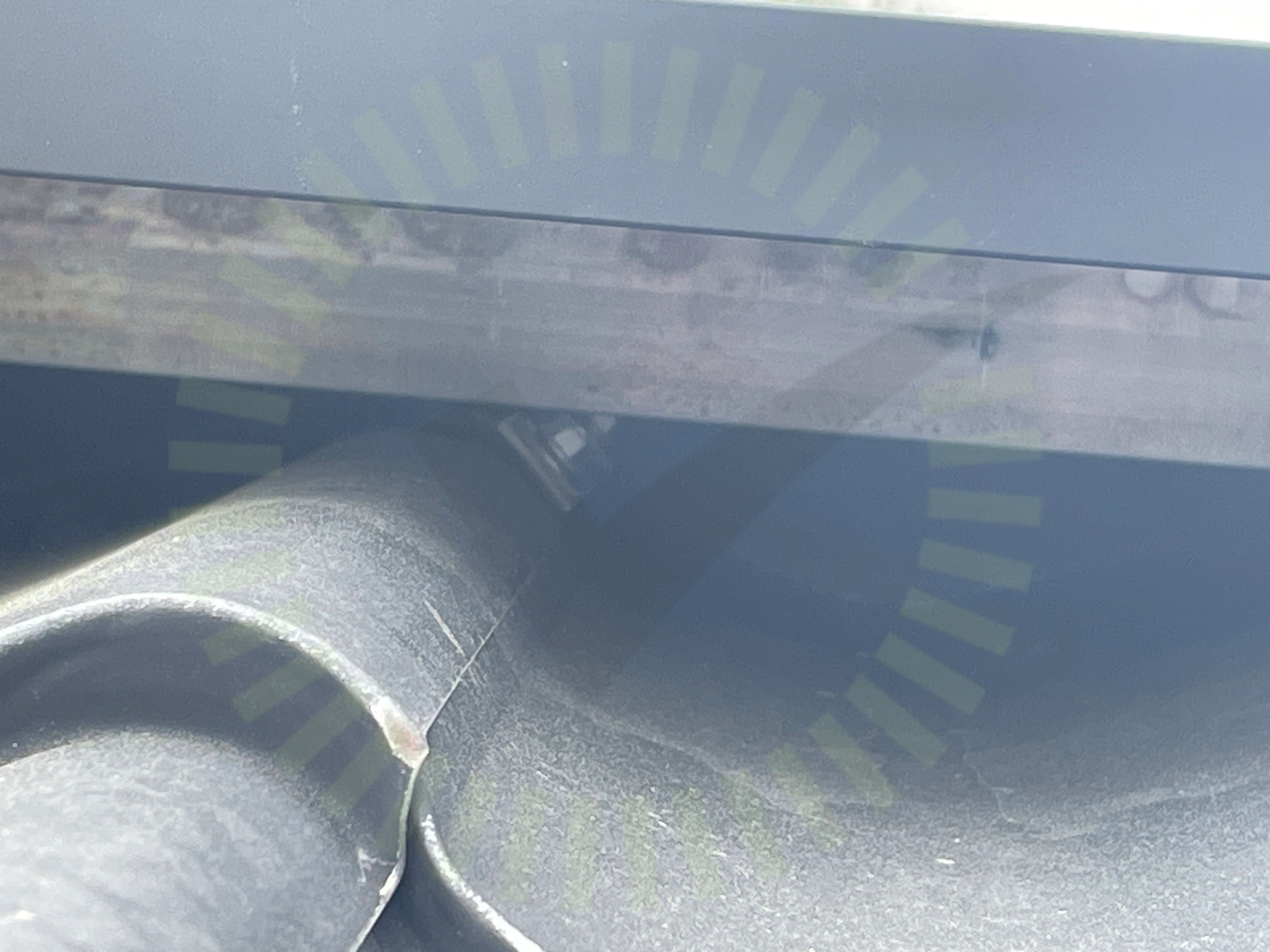

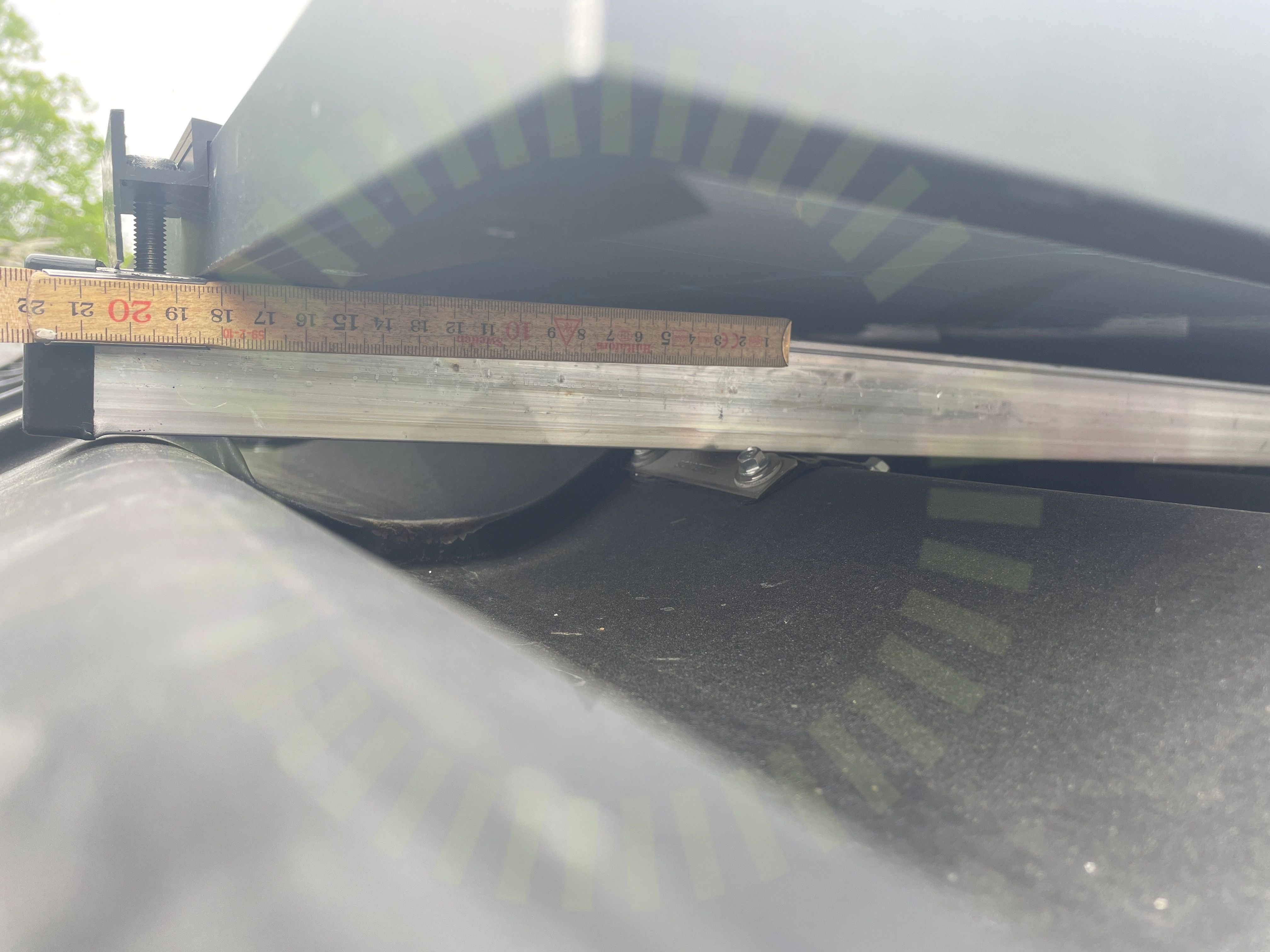

4.5 Placering infästning

Inte godkänd

Infästning får ej ske vid plåtskarv.

Tillverkarens anvisningar

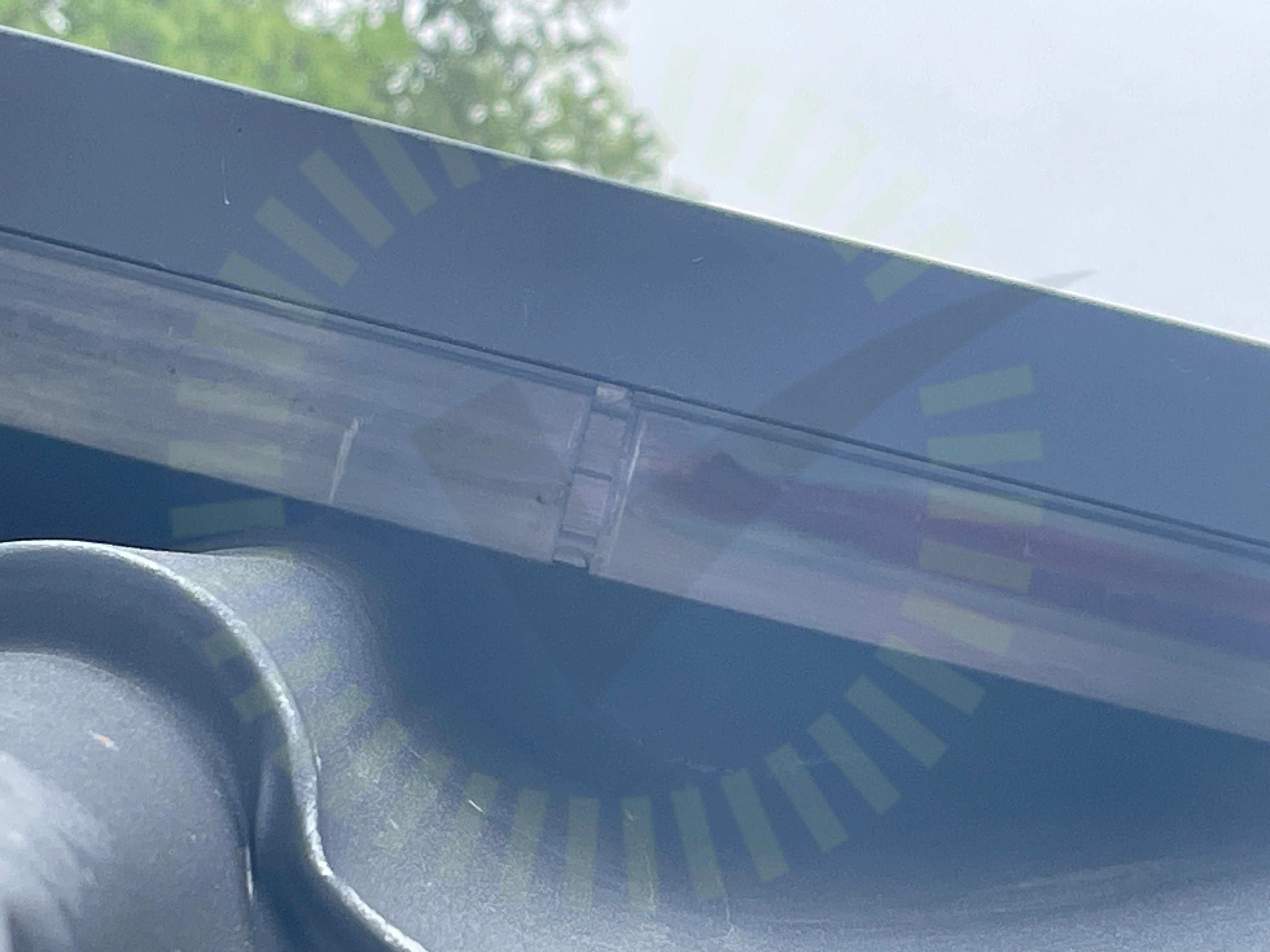

4.6 Skarv skenor

Inte godkänd

Då Wasi ej lämnar ut monteringsanvisning till andra än köpare behöver installatören förse innehavaren med monteringsanvisning så bedömning kan ske

Tillverkarens anvisningar

4.7 Snö- och Vindlastberäkning

Inte godkänd

Installatören anger i lastberäkningen att det är Schletter men det är blandat med Wasi. Schletter uppger att beräkning ska ske i deras kalkylverktyg på deras komponenter

Tillverkarens montageanvisningar

4.8 Termisk brytpunkt

Inte godkänd

Då Wasi ej lämnar ut monteringsanvisning till andra än köpare behöver installatören förse innehavaren med monteringsanvisning så bedömning kan ske

Tillverkarens anvisningar

4.9 Överhäng skena

Inte godkänd

Uppgifter om maximalt överhäng saknas i översänd lastberäkning

Tillverkarens anvisningar

Godkända kontrollpunkter

9/19

DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPlaceringSkadorTakplåt tjocklekVäderbeständigt material

Ej tillgängligt vid besiktning

1/19

Termisk brytpunkt
