Besiktningsrapport

9.6

Installation genom

Takkraft

Datum

16 mars 2026

Ort

Sollentuna, Stockholms län

Identifiering

Batteri PE

Väderskydd

93% godkända7% ej godkända

Om installationen

VäxelriktareSigenergy: Hybrid TP2

BatteriSigenergy: SigenStor BAT

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

2/16

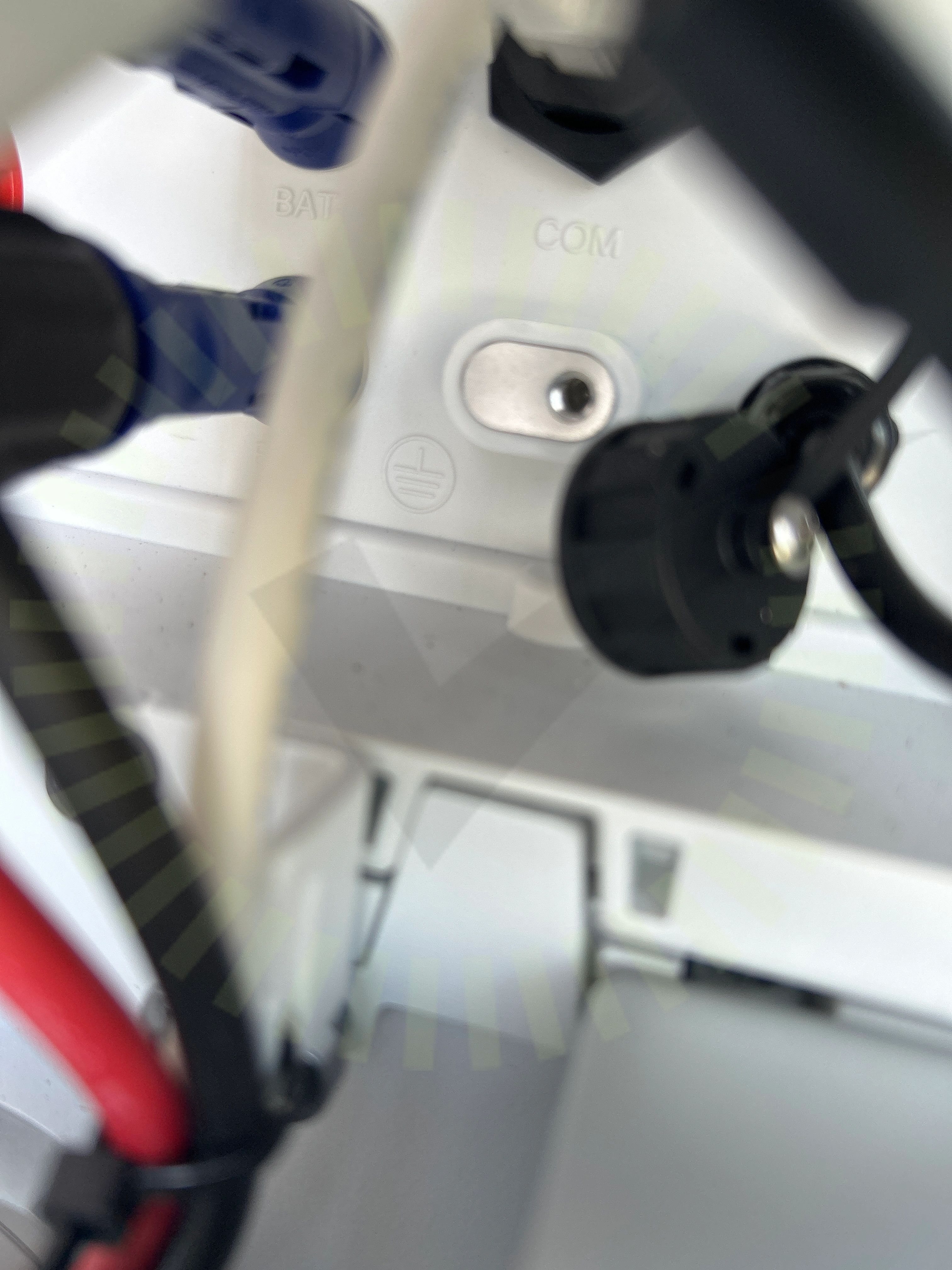

1.1 Batteri PE

Inte godkänd

Batteriet saknar jordanslutning.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 3

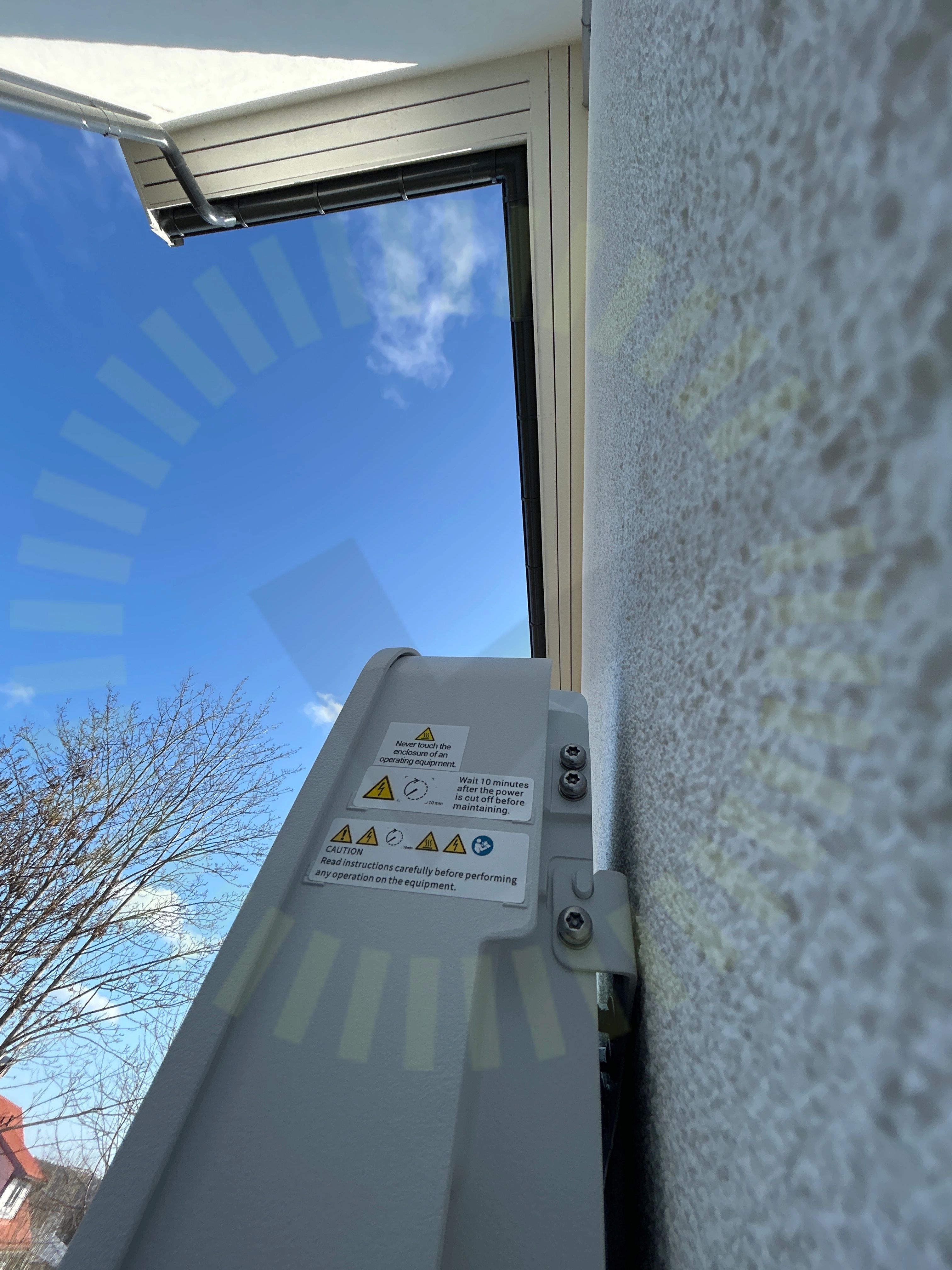

1.2 Väderskydd

Inte godkänd

Batteriet är inte väderskyddat.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 4

Godkända kontrollpunkter

14/16

Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymme

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/35

3.1 Identifiering

Inte godkänd

Märkning saknas för flödessäkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

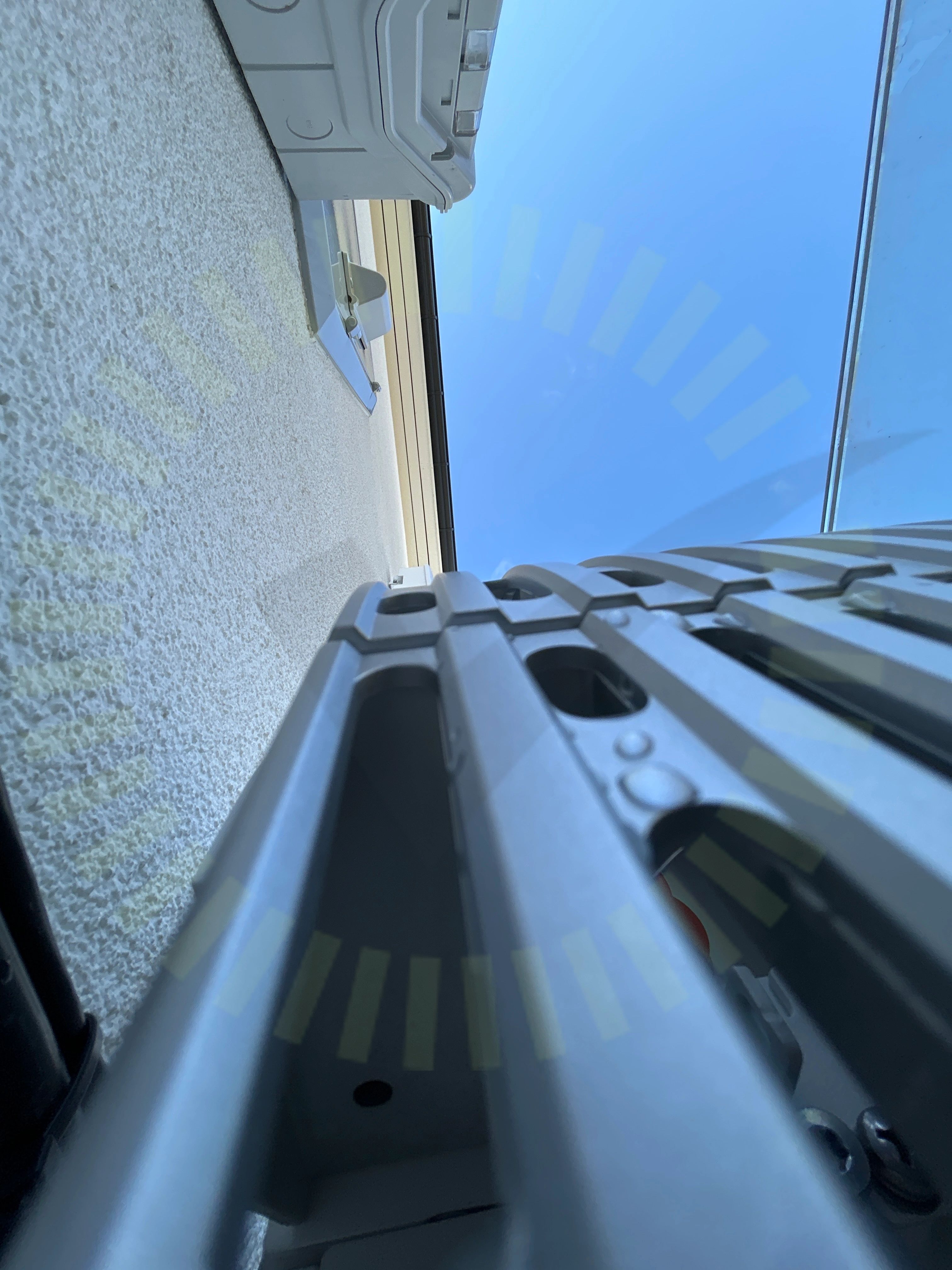

3.2 Väderskydd

Inte godkänd

Växelriktaren är inte väderskyddad.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide V01, Sida 4

Godkända kontrollpunkter

33/35

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
