Besiktningsrapport

9.6

Detta är ett reducerat protokoll från en besiktning av en komplett solcellsinstallation. Se besiktningsprotokollet här

Installation genom

GuldSolByggen

Datum

9 oktober 2024

Ort

Täby

Län

Stockholms län

Avstånd närliggande objekt

AC Kablage förläggning

DC anslutning växelriktare

92% godkända

8% ej godkända

Om installationen

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Batteri

Growatt: APX HV Battery System S2

Installerad av GuldSolByggen som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Batteri (15)Varselmärkning (4)Växelriktare (34)

Batteri

Anmärkningar

2/15

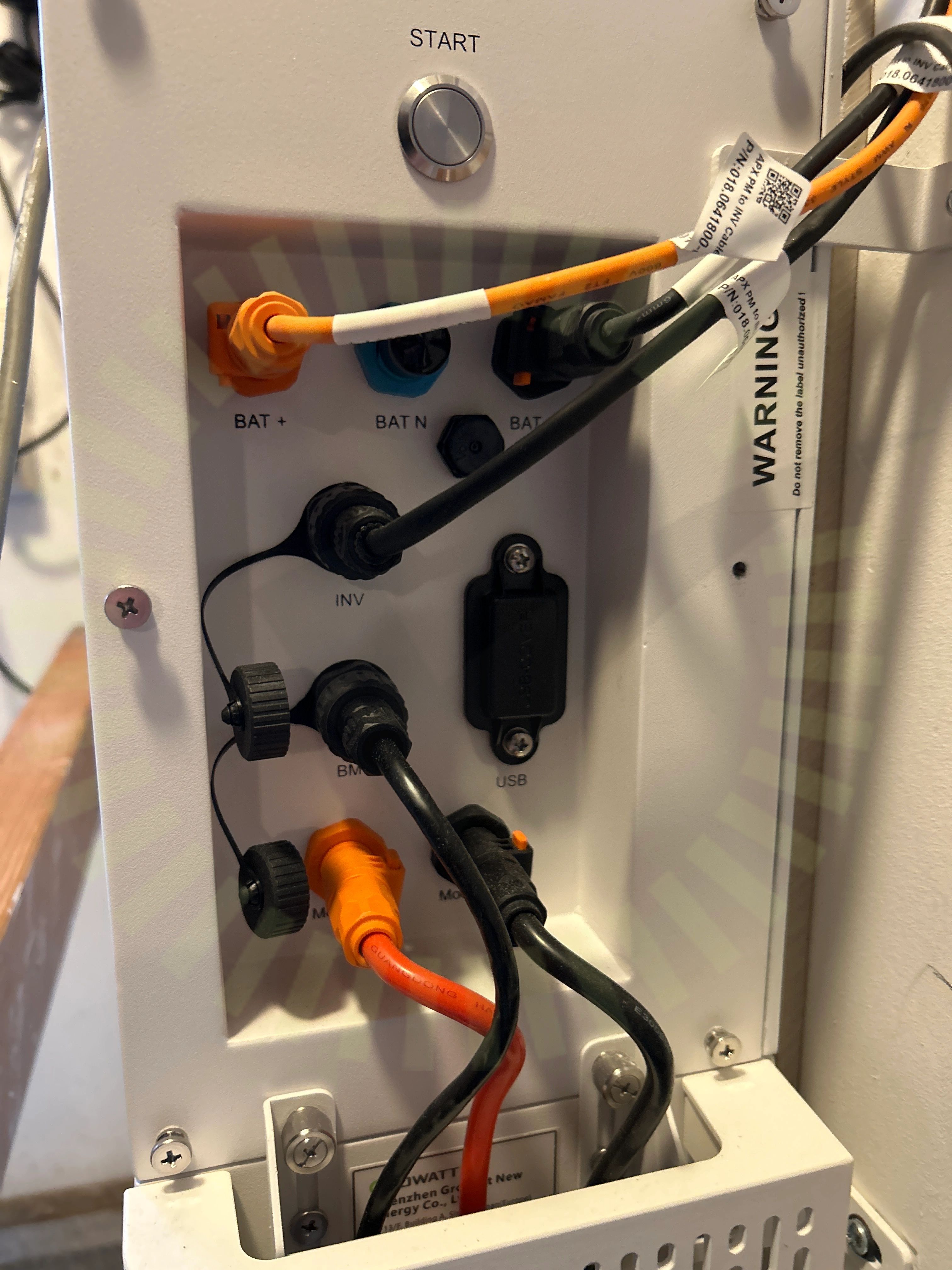

1.1 DC anslutning växelriktare

Inte godkänd

Batterisystemet har inte inte anslutits korrekt till växelriktaren. BAT N kabel saknas mellan batteri och växelriktare.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 27

1.2 Skador

Inte godkänd

Det finns risk att batterisystemet har skadats då det har stått felkopplat under en längre tid.

Godkända kontrollpunkter

13/15

Avstånd närliggande objekt

Batteri PE

DC anslutning batterimodul

Fastsäkring av produkt

Lutning

Sammansättning av komponenter

Signalkabel batterikomponenter

Signalkabel växelriktare

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/34

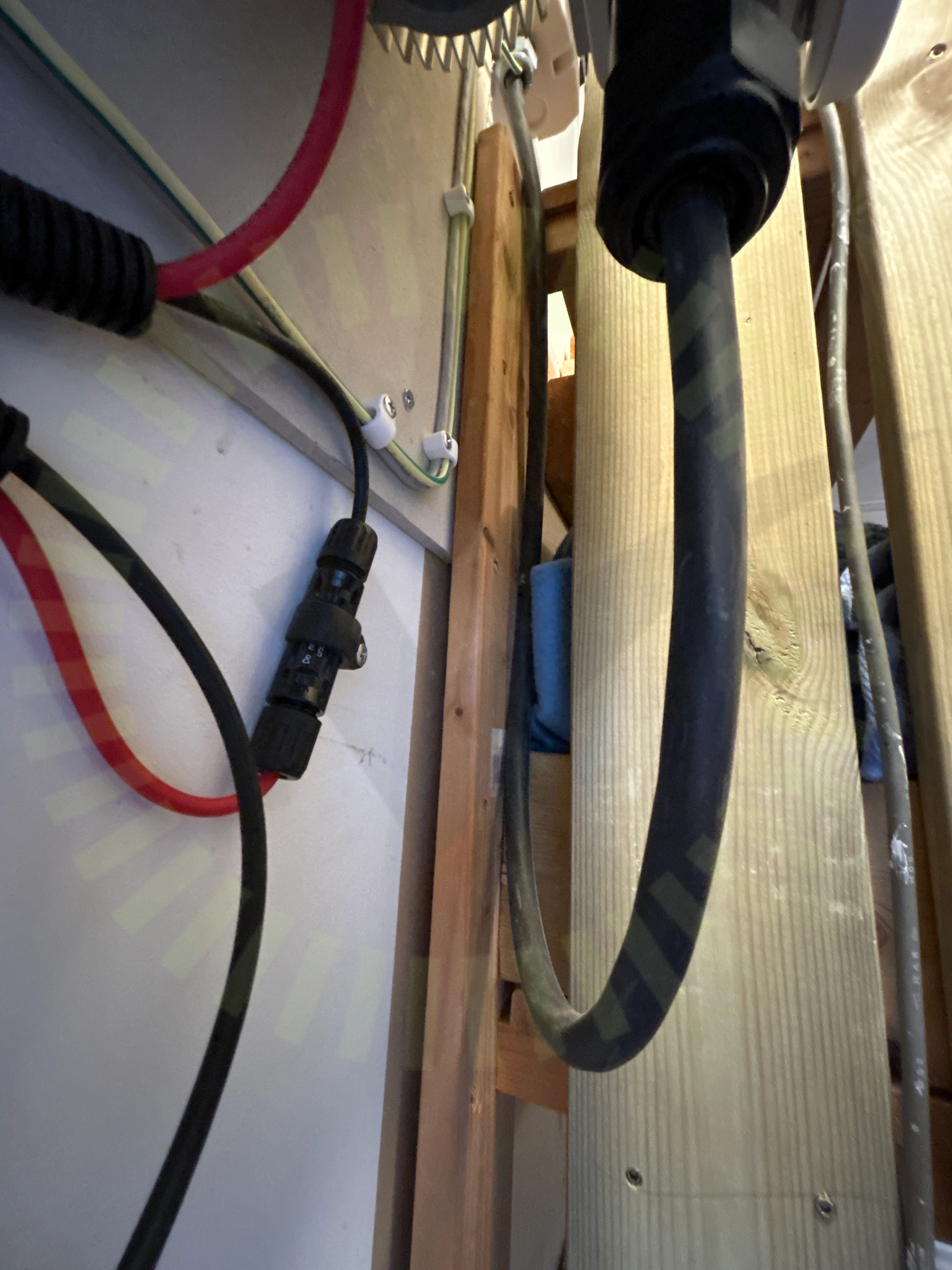

3.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

3.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

Godkända kontrollpunkter

30/34

AC kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

2/34

DC Max Spänning

Strängdesign
