1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.1
Installation genom
Solarkraft
Datum
11 februari 2025
Ort
Öckerö, Västra Götalands län
78% godkända22% ej godkända
Om installationen
PanelerLG: LGXXXN1K-V5
OptimerareSolarEdge: P300-P505
MontagesystemSchletter: Rapid Roof Hooks
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörSäkerhetsbrytare AC
Installerad av Solarkraft som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
3/4

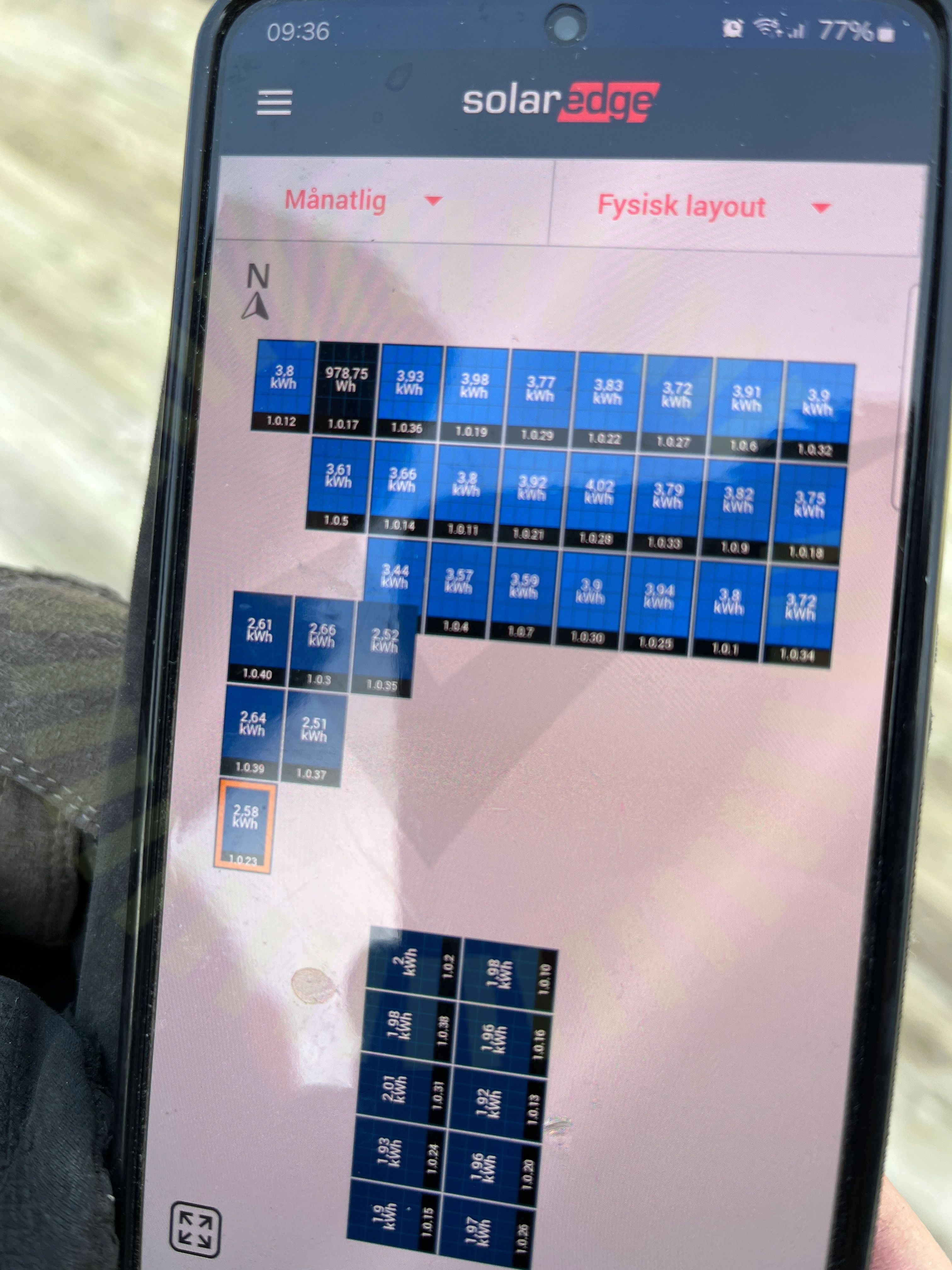

1.2 Produktion
Inte godkänd1 panel har betydligt lägre produktion än resterande paneler.
1.3 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/4Avtal
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, LG: LGXXXN1K-V5
Anmärkningar
5/14
3.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.

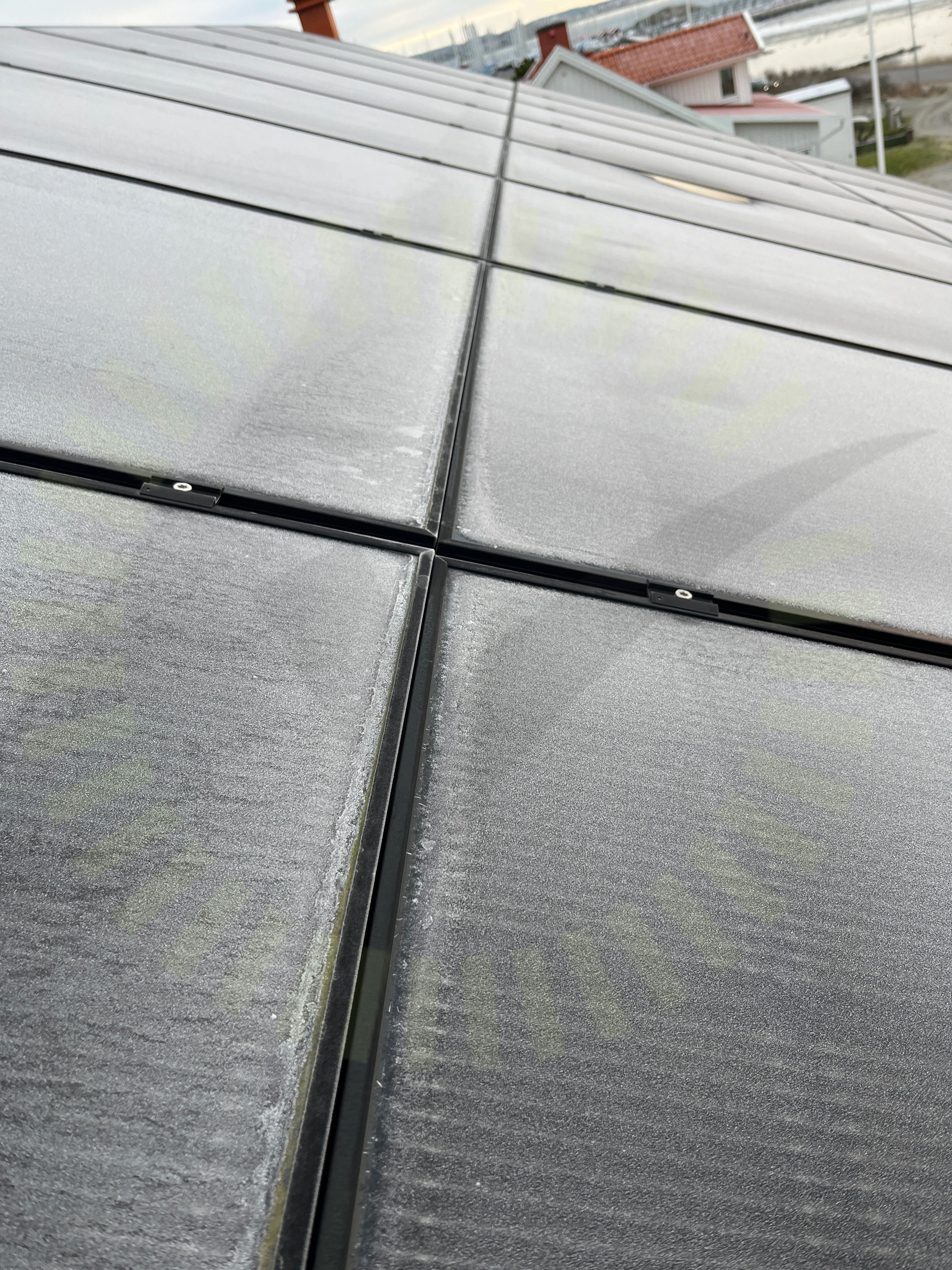

3.2 Panelramar separerade
Inte godkändPanelernas ramar är inte separerade.

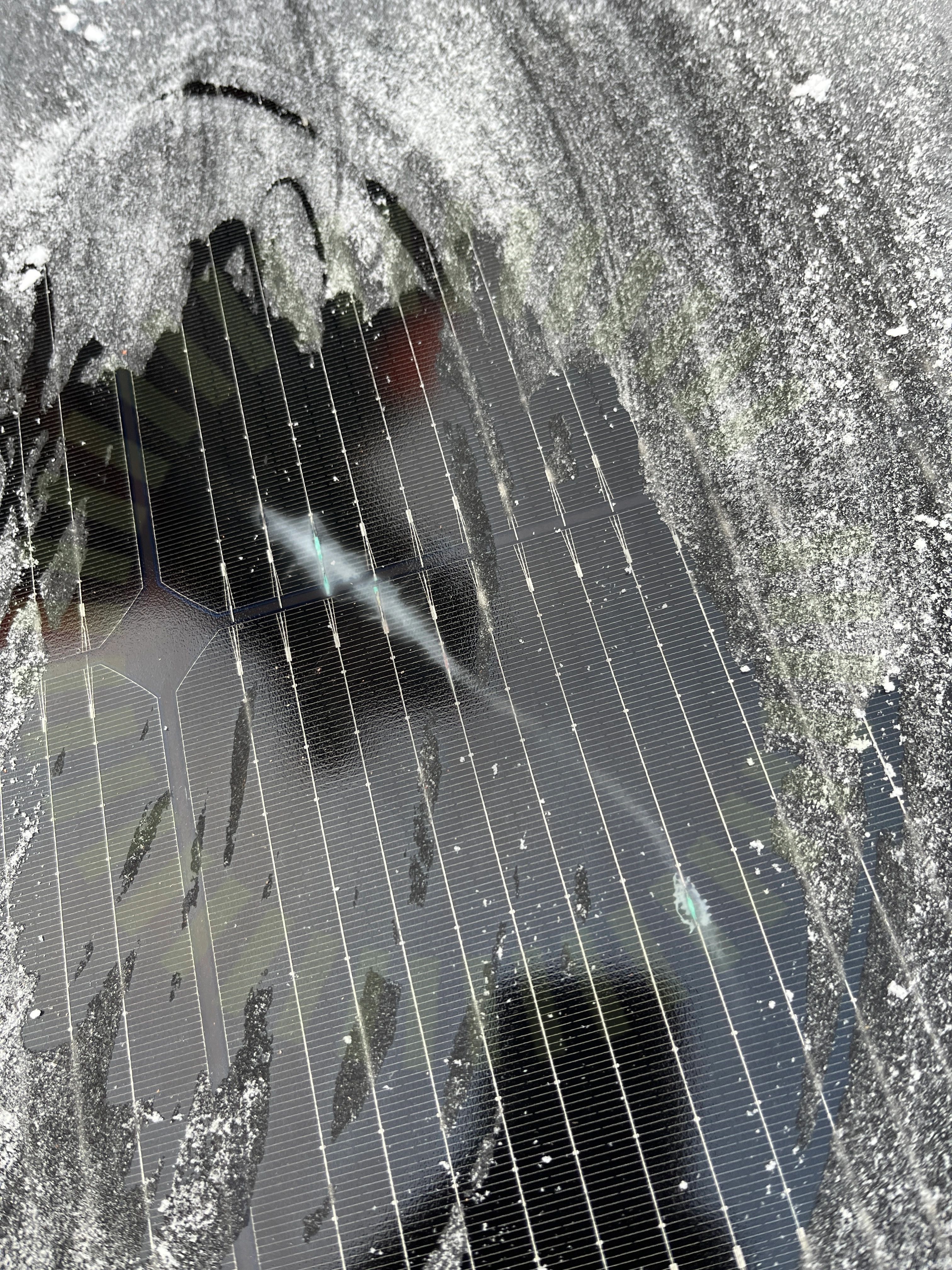

3.3 Skador på panel
Inte godkändSkada har hittats på panelen.

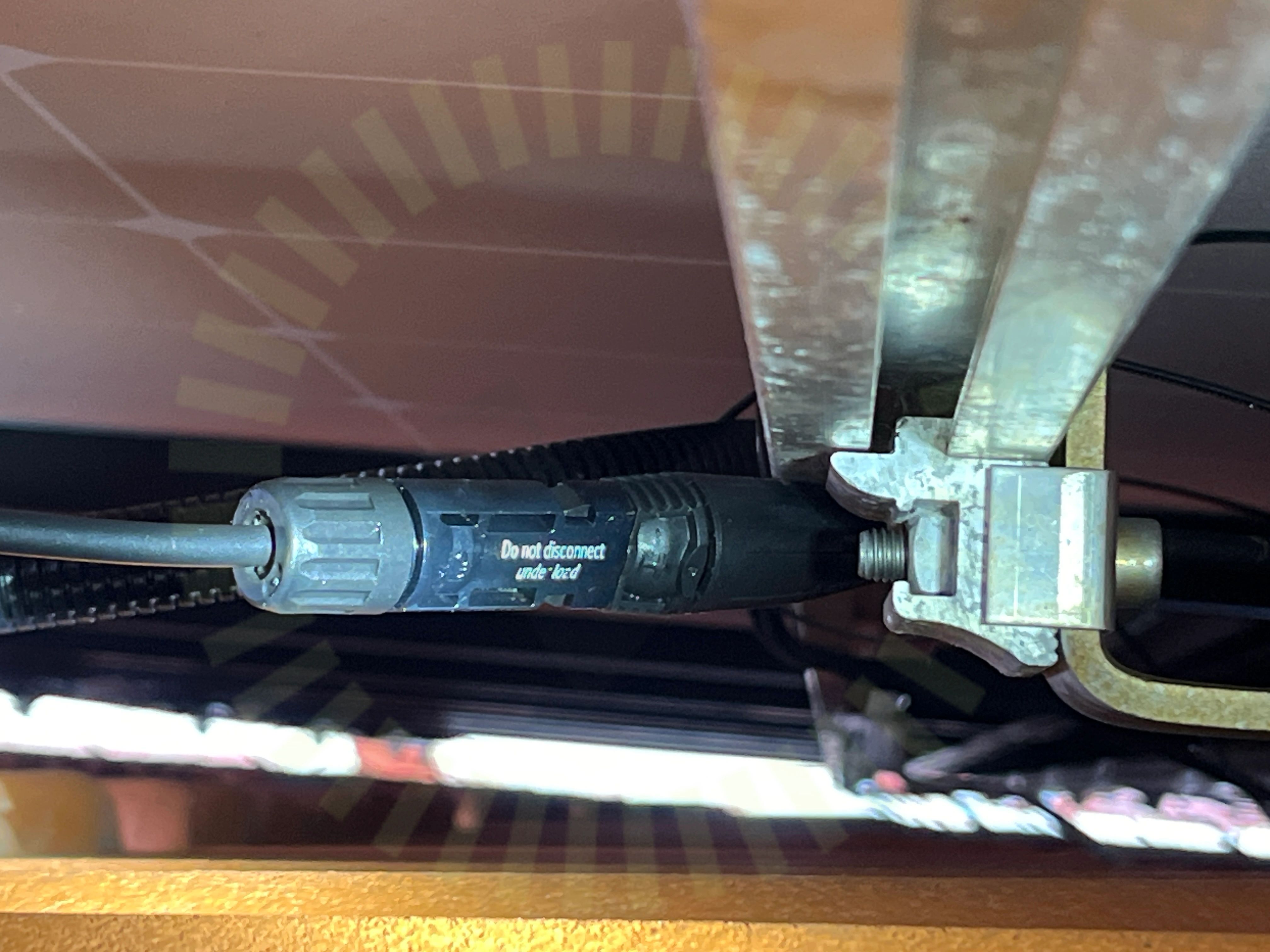

3.4 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)

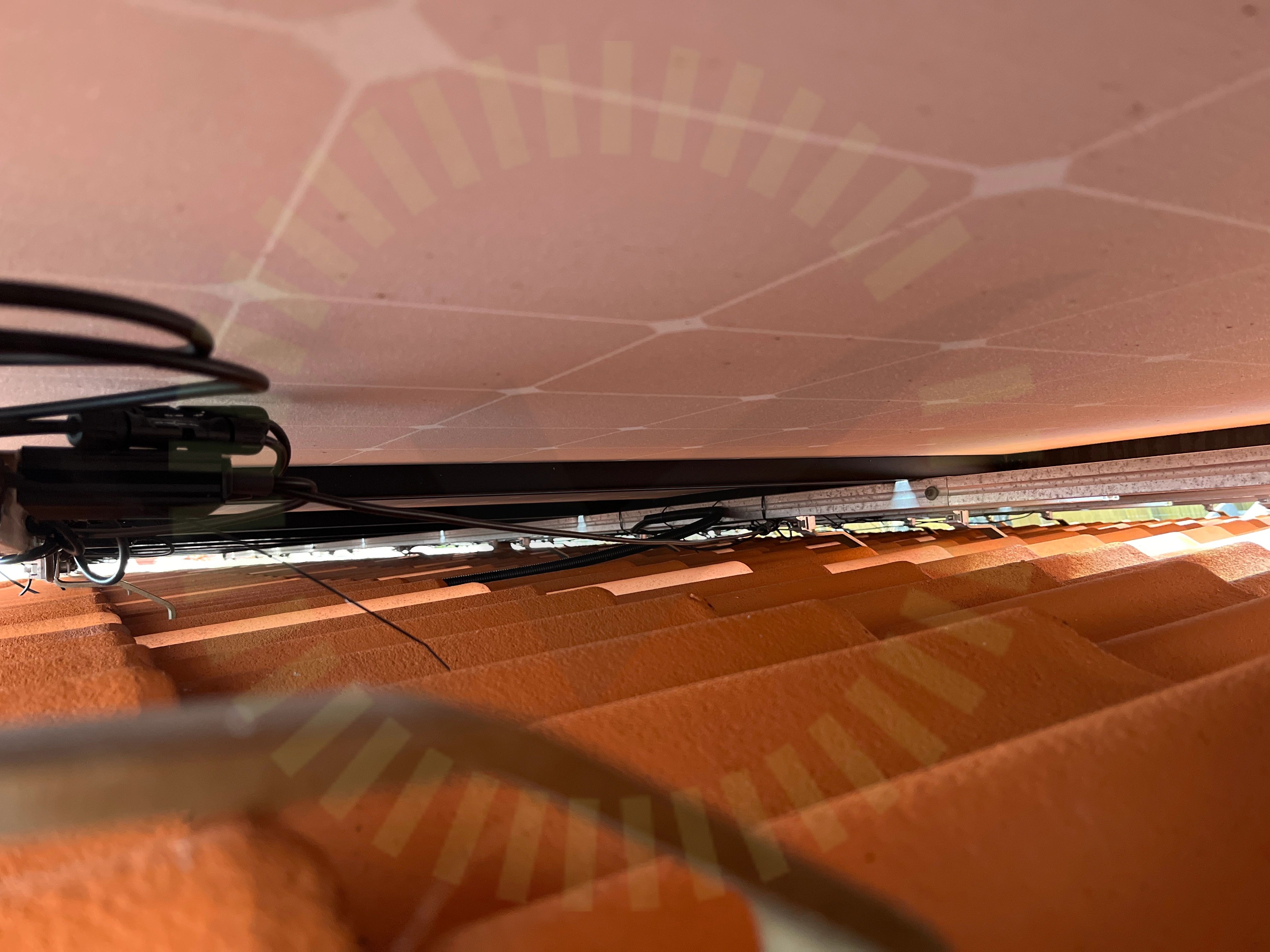

3.5 Stress på kontakter
Inte godkändKontakten är spänd mellan skena och optimeraren.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
8/14DräneringshålFöremål mot bakstyckeKlämmornas överlappningKlämmornas placeringKopplingslåda böjradiePanelkablagets böjradieSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
1/14Strängförläggning
Tak 1, Schletter: Rapid Roof Hooks
Anmärkningar
8/23
4.1 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte lämpligt placerad.
SS 436 40 00 (712.522.101)

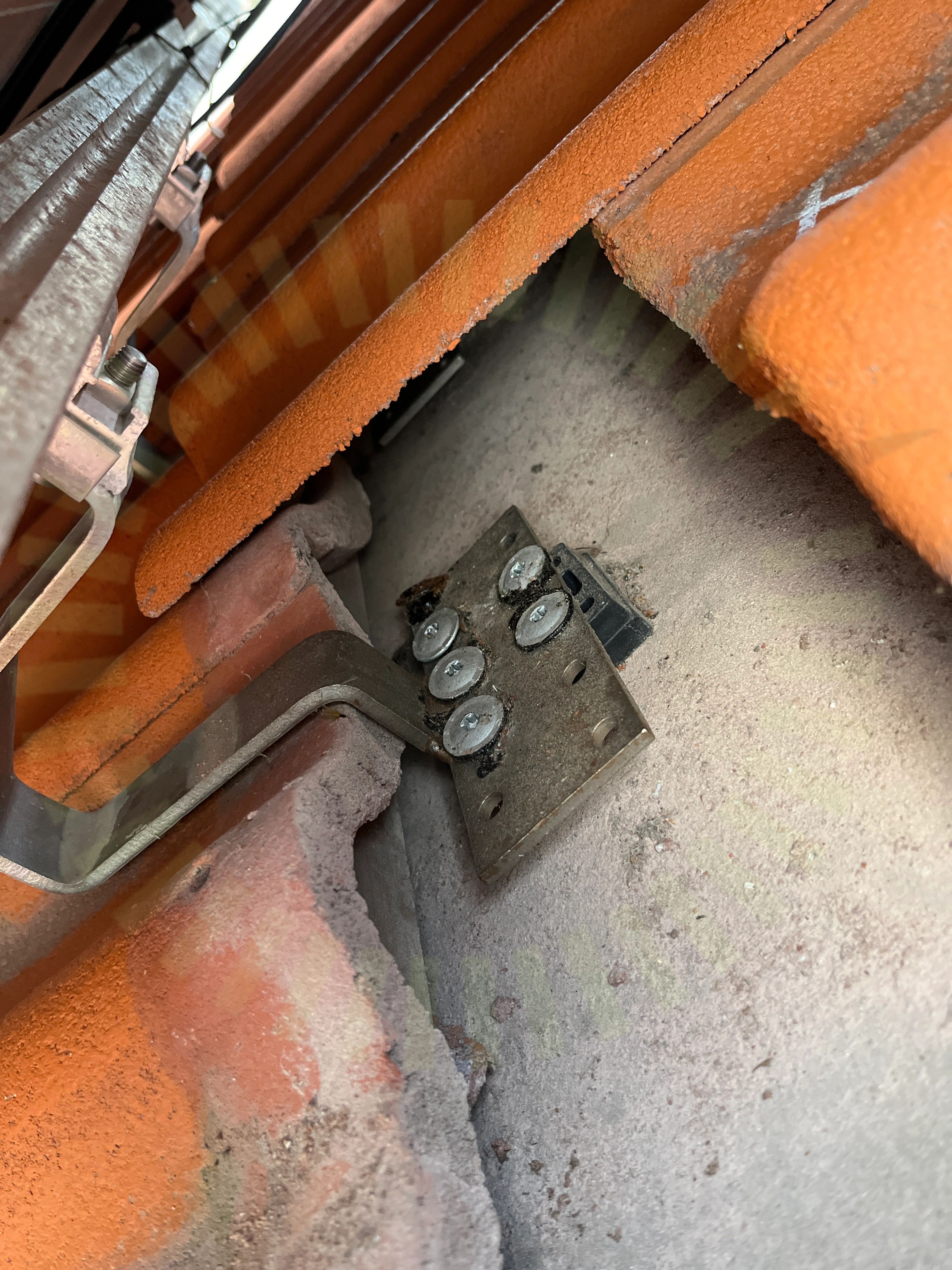

4.2 Infästning utanför takstol
Inte godkändInfästning i råspont ej tillåtet av schletter.
4.3 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)

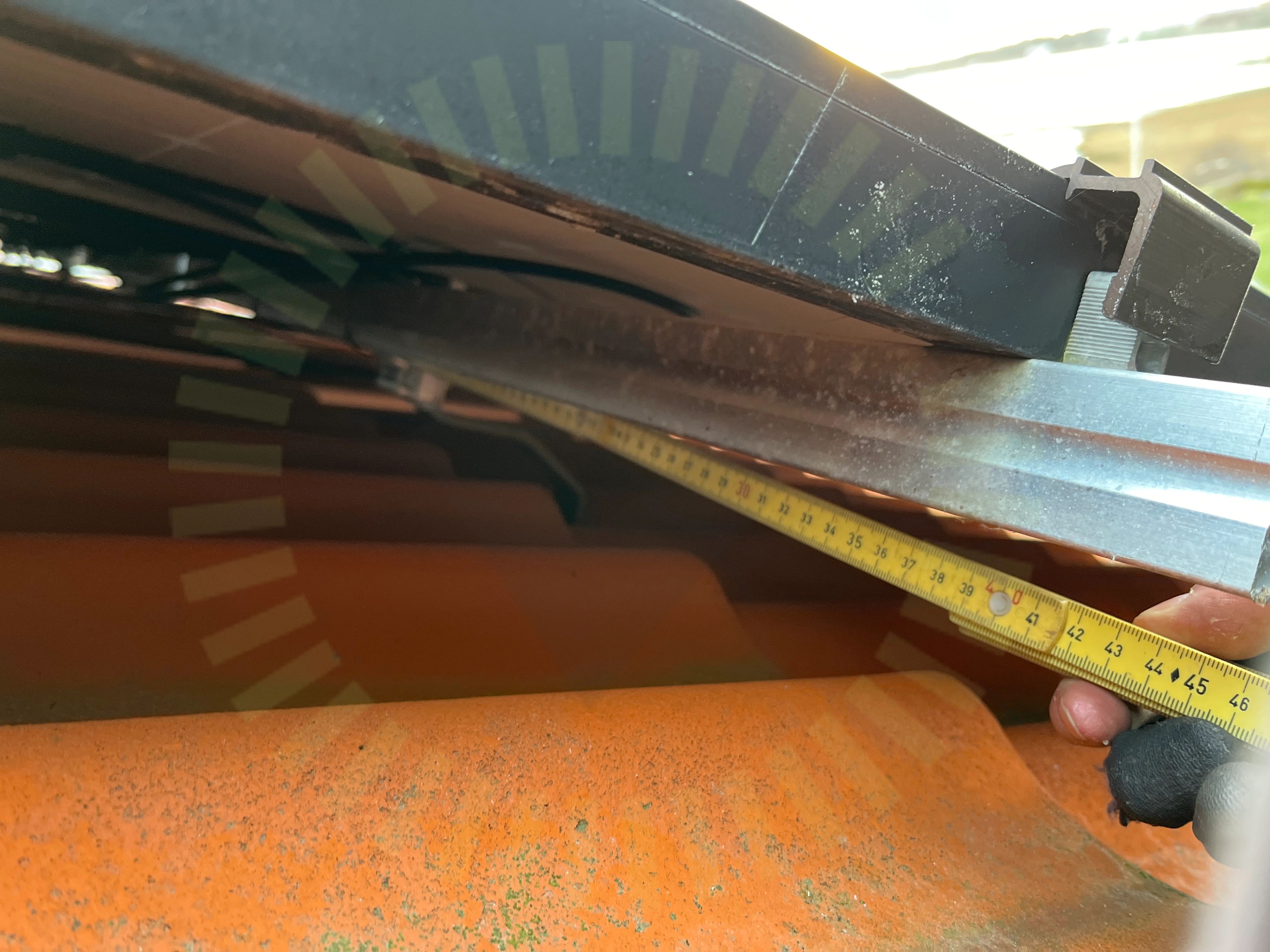

4.4 Skenornas överhäng
Inte godkändLastberäkning saknas, uppmätt 40cm.
Snö- och vindlastberäkning

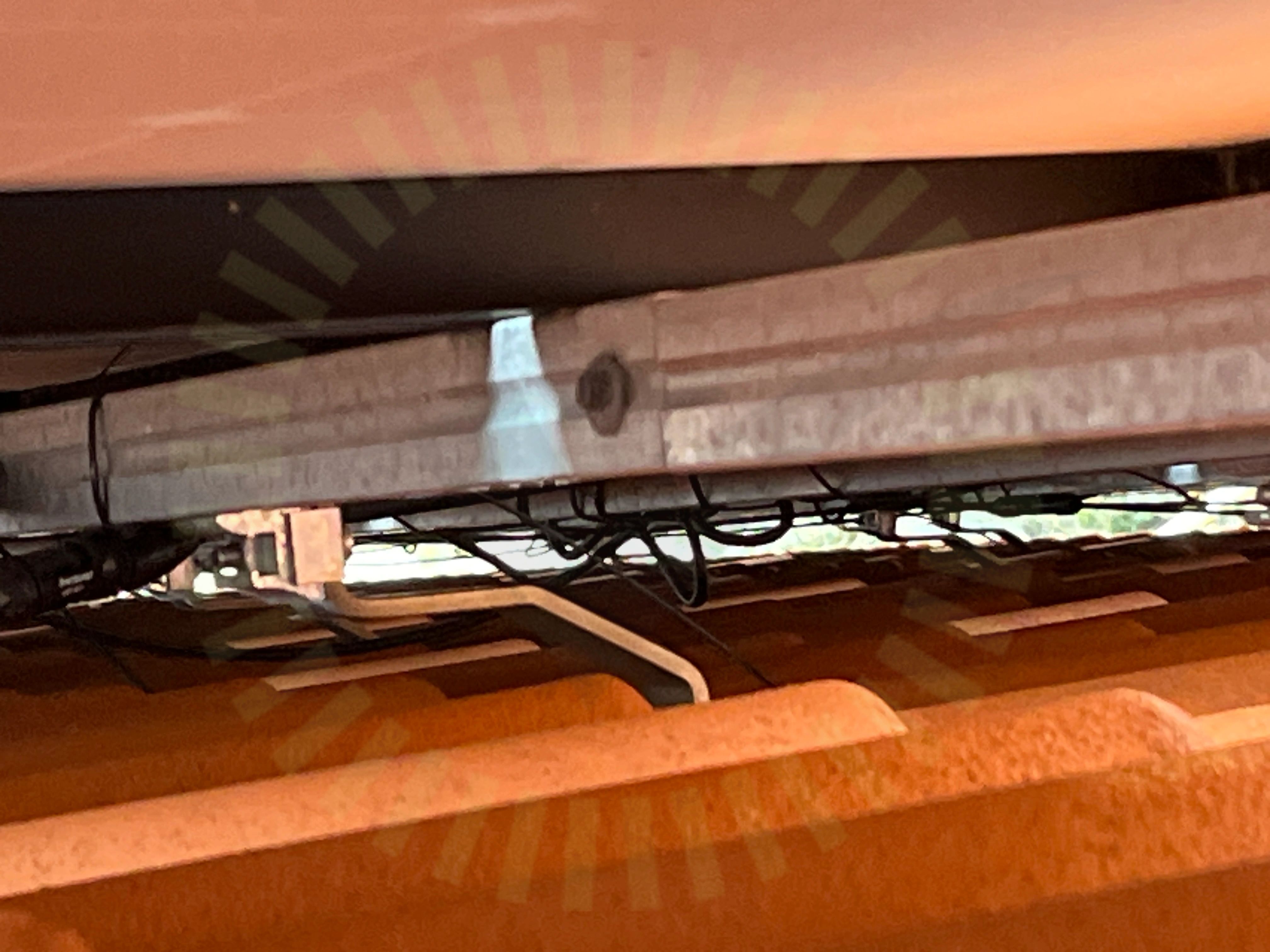

4.5 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
4.6 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
4.7 Takkrokarnas CC
Inte godkändLastberäkning saknas, uppmätt 120cm.
Snö- och vindlastberäkning
4.8 Takstolsinfästning
Inte godkändSkruvarna har missat takstolarna.
Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4
Godkända kontrollpunkter
14/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKlämmans placering i skenaMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/23Takgenomföring
Tak 1, SolarEdge: P300-P505
Anmärkningar
1/6

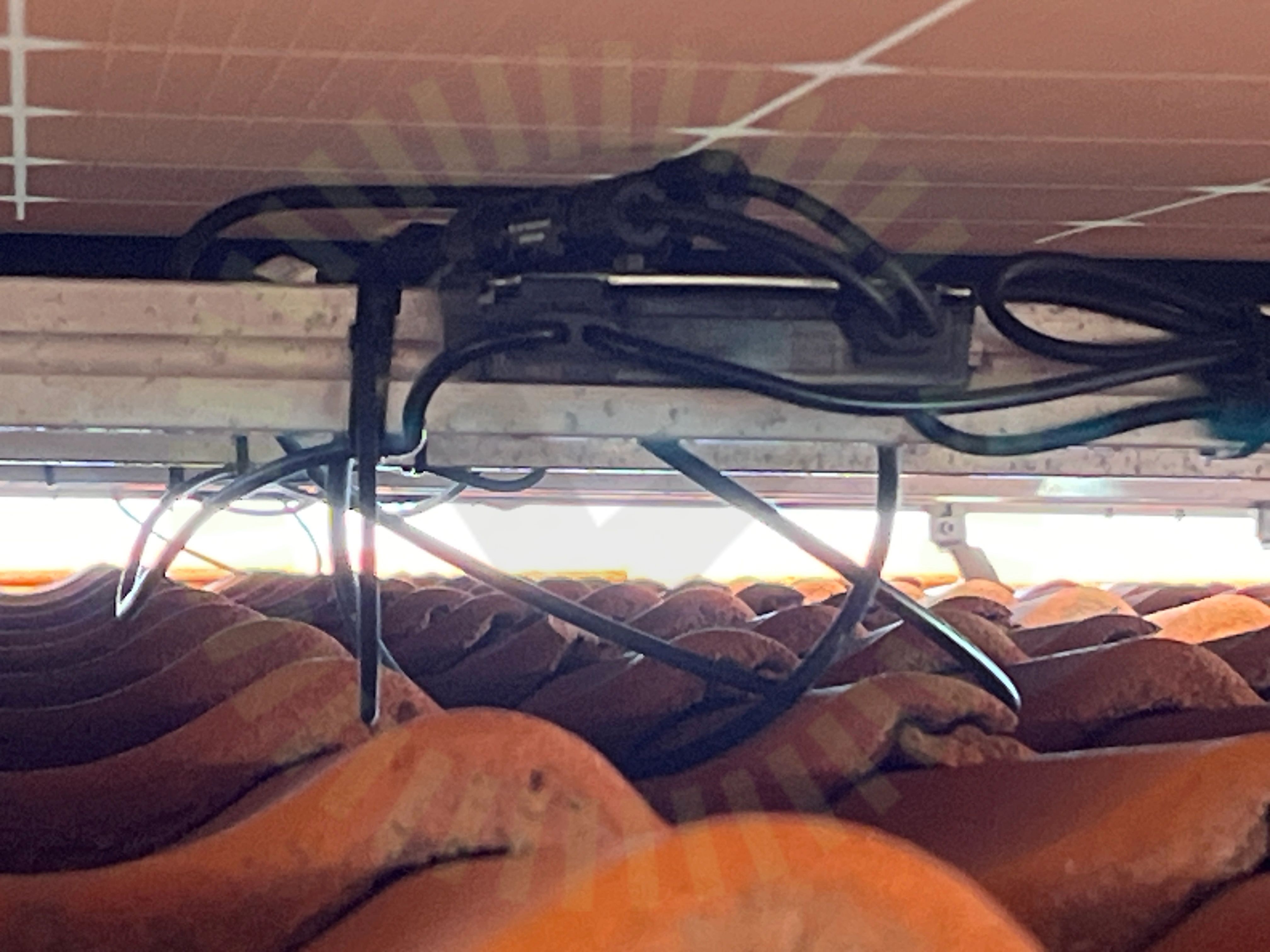

5.1 Dragavlastade
Inte godkändKablarna ut från optimerarna har för skarpa böjar.
Tillverkarens anvisningar
Godkända kontrollpunkter
5/6Fastsäkring av produktKompatibilitetKontakterPlaceringSkada
Varselmärkning
Anmärkningar
1/4

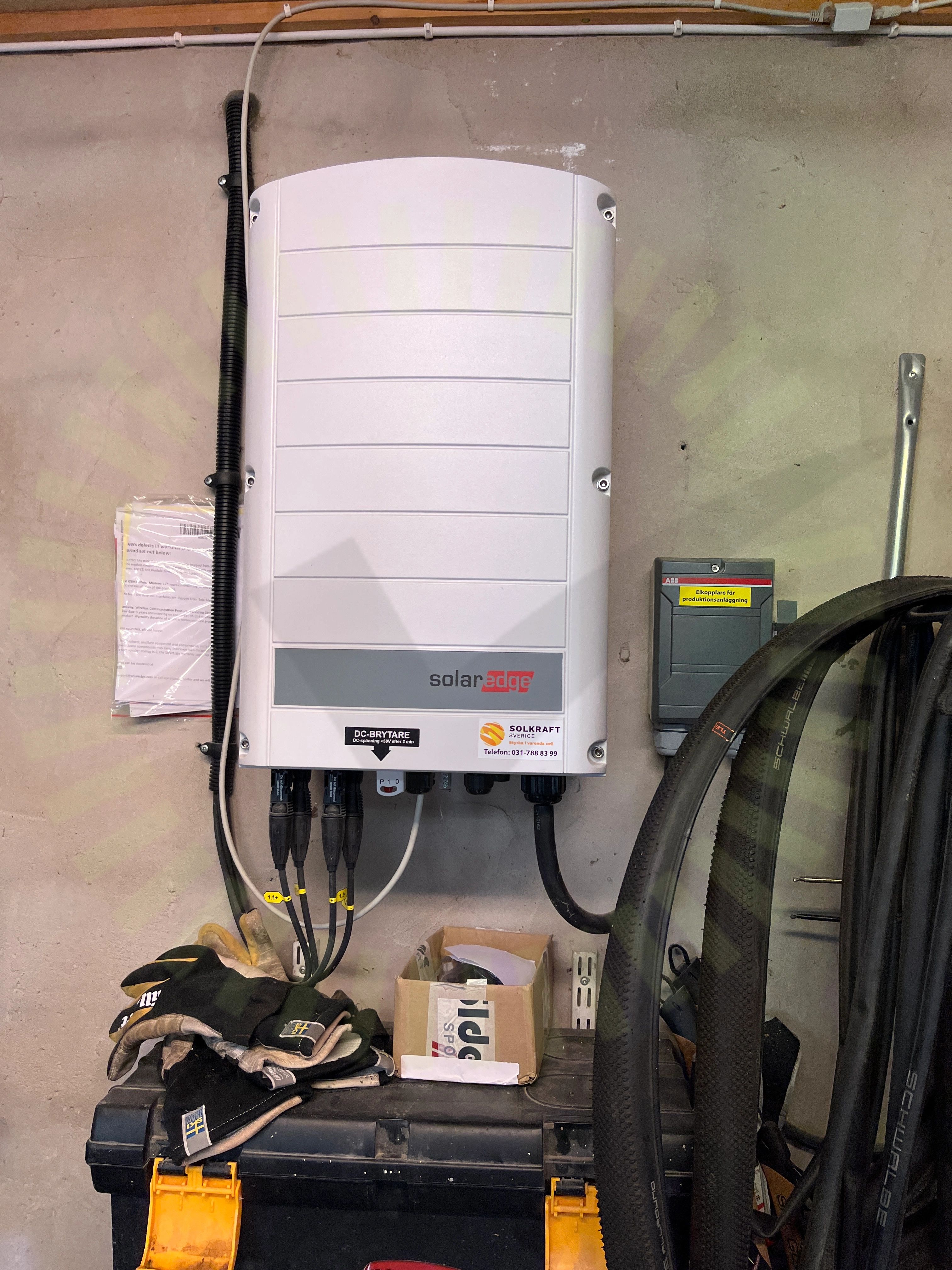

6.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
4/33

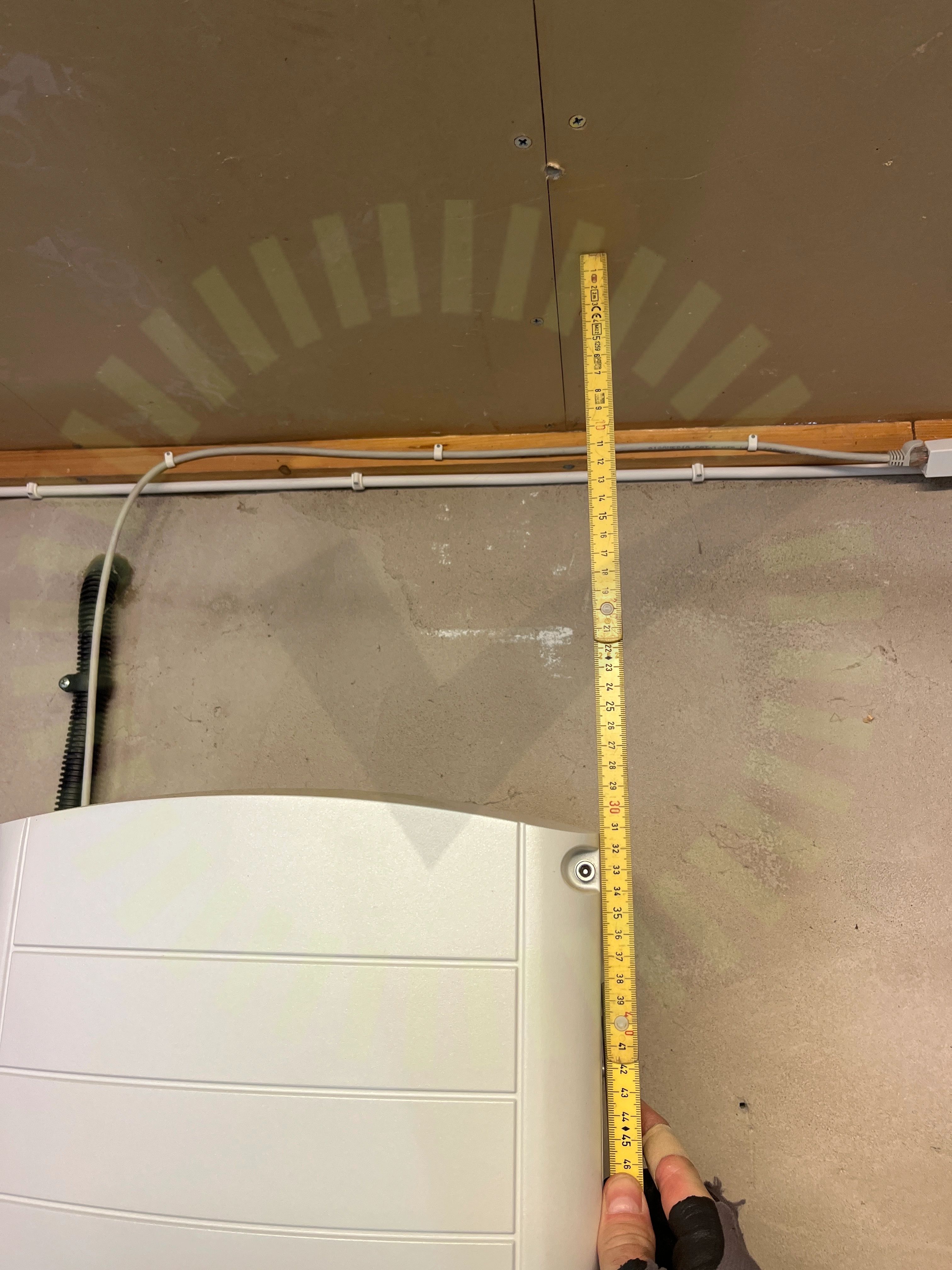

7.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SolarEdge: Clearance guidelines for multiple inverter mounting Version 1.7 , Sida 6

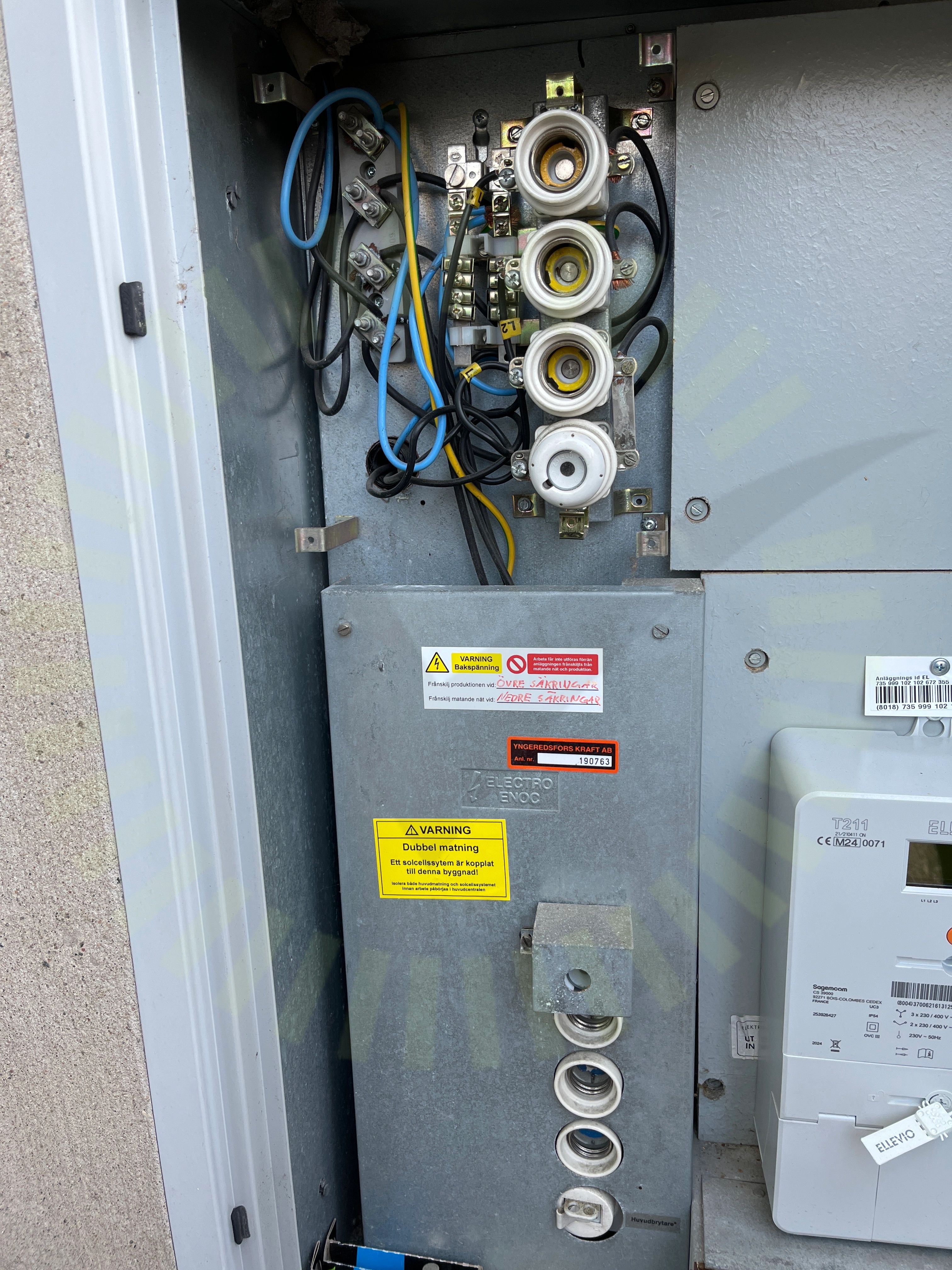

7.2 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)
7.3 PEN ledare
Inte godkändPEN ledaren har fel märkning och fel dimension.
7.4 Växelriktarens kontakter
Inte godkändKontakter avviker från anvisningar.
MA231 Assembly Instructions, Sida 2
Godkända kontrollpunkter
28/33AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddEnkelisolerade ledareFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetTätningsinsatsVinkelVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/33Strängdesign
