Besiktningsrapport

7.9

Installation genom

Skandica Solar

Datum

28 december 2023

Ort

Helsingborg, Skåne län

Kabeluppfästning

Klämmornas placering

Överlappning

+ 8

80% godkända20% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSunGrow: SG15-20RT

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/4

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

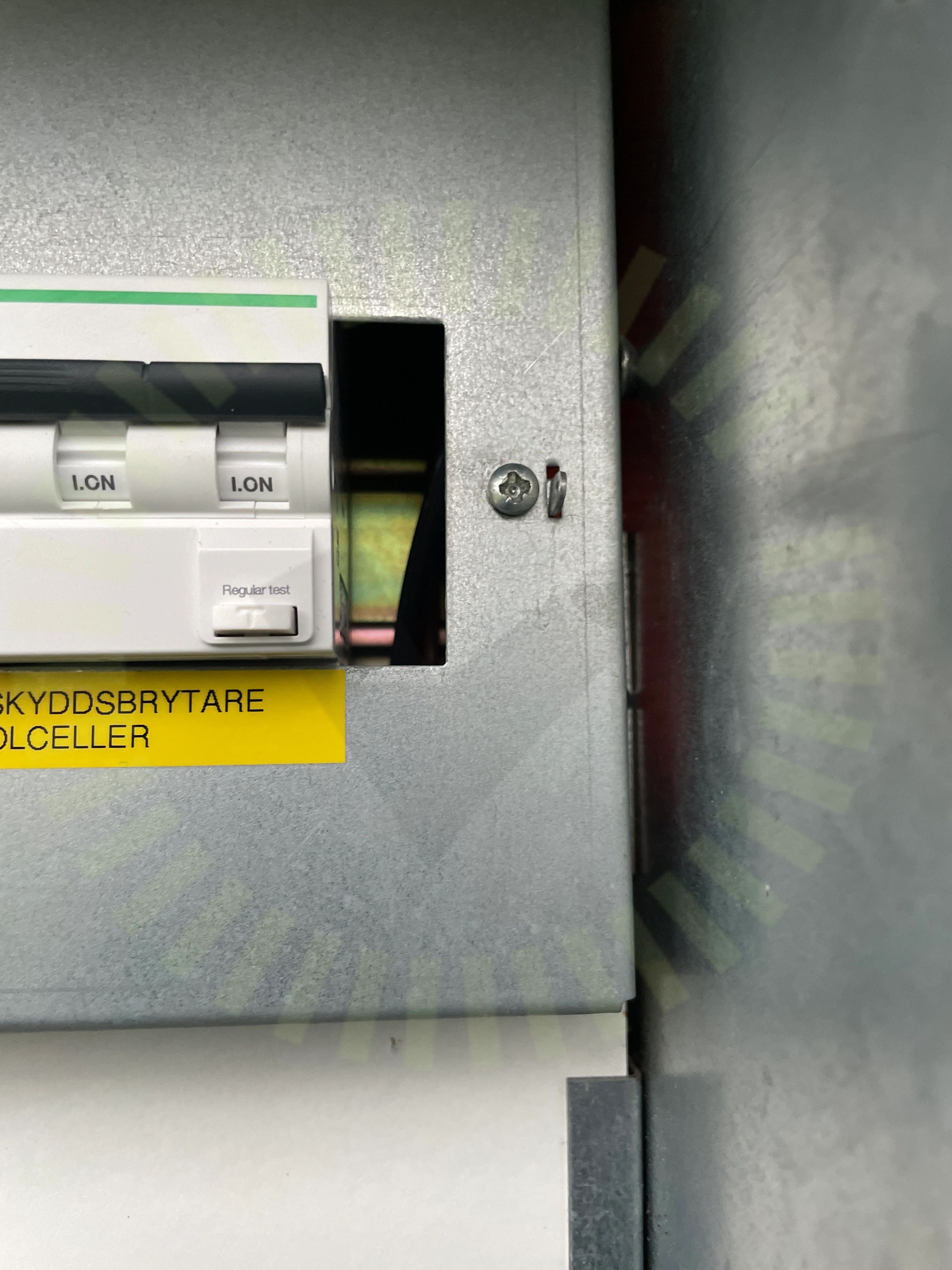

1.2 Petskydd

Inte godkänd

Uppfyller inte kraven för petskydd efter installation.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/4

Avtal

Tak 1, Longi: LR5-54HPB

Anmärkningar

3/17

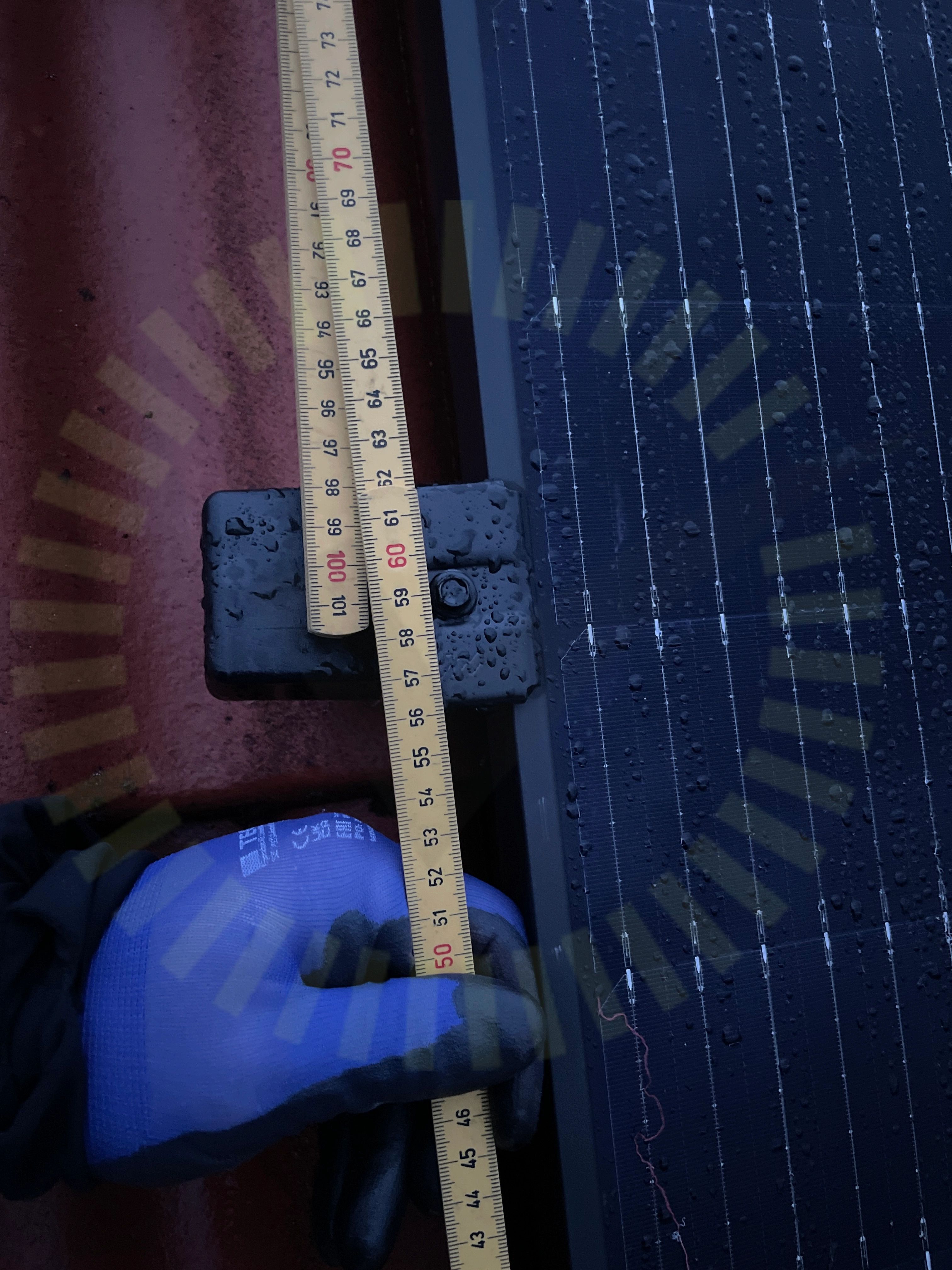

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 16

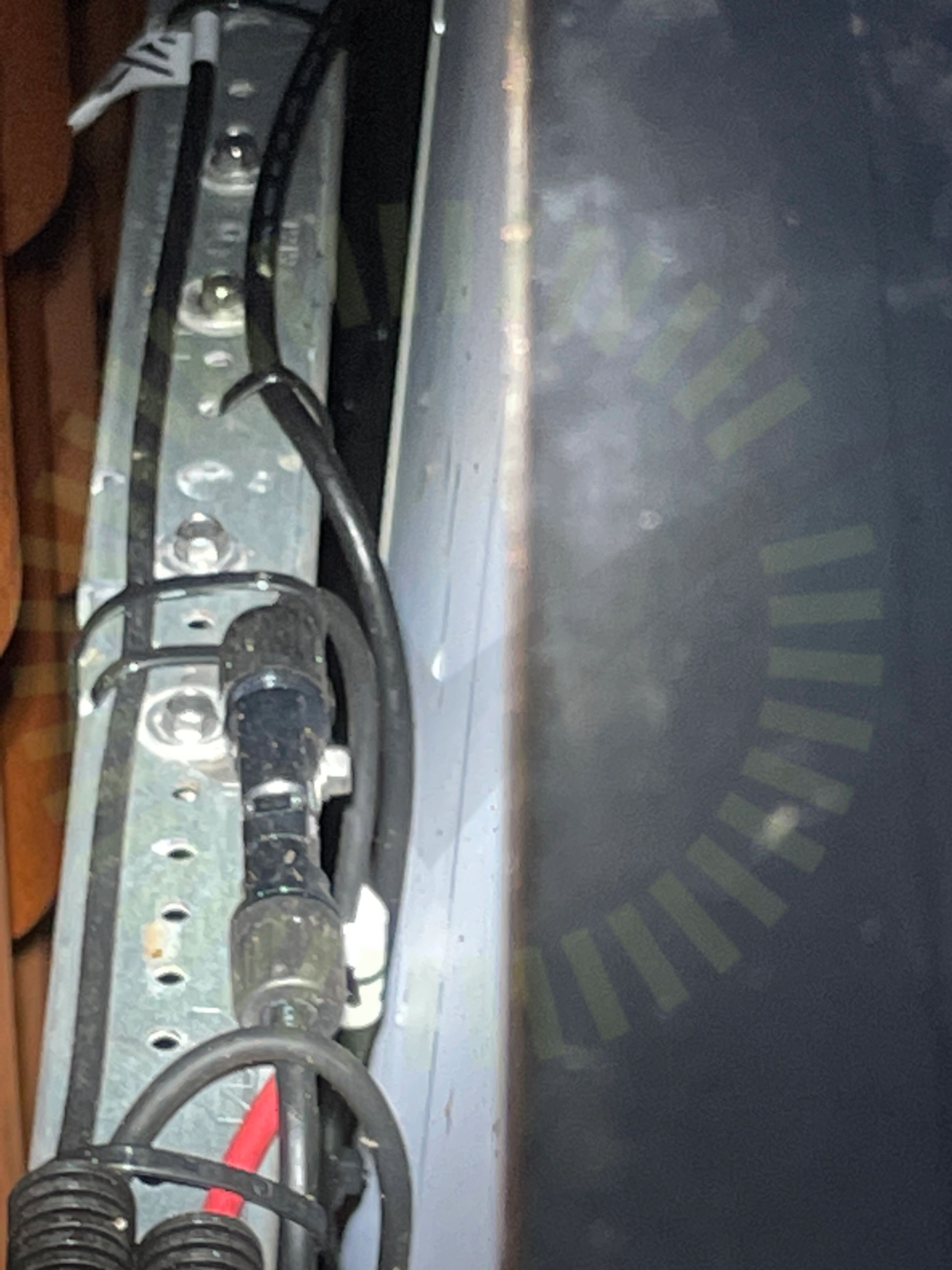

2.2 Panelkablagets böjradie

Inte godkänd

Kablage ut från kontakter har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

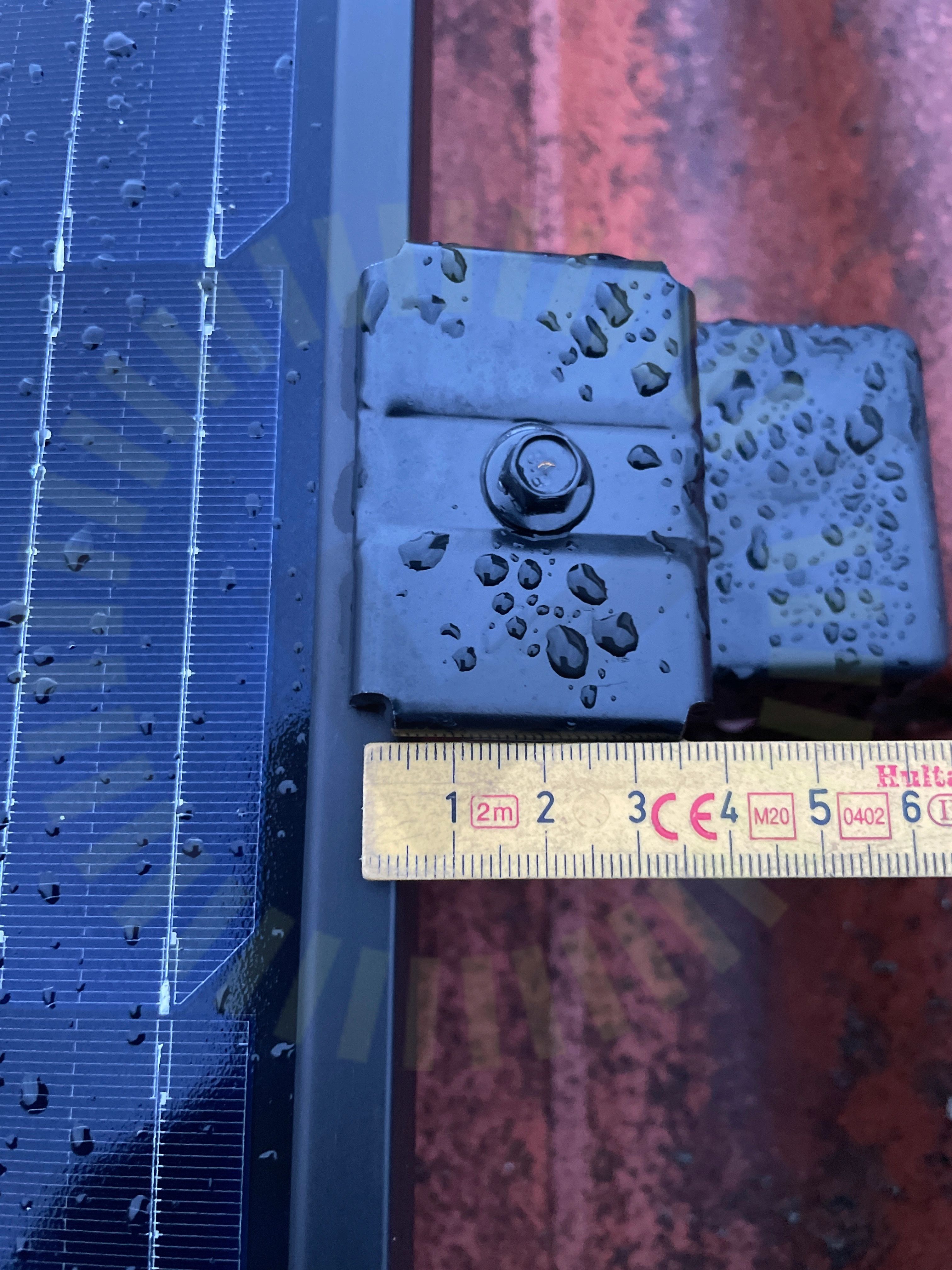

2.3 Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Då ändfäste inte är monterat korrekt så får inte klämma korrekt överlapp.

Installation Manual for LONGi Solar PV Modules, V15, Sida 14

Godkända kontrollpunkter

14/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKontaktdonKopplingslåda böjradieMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

6/23

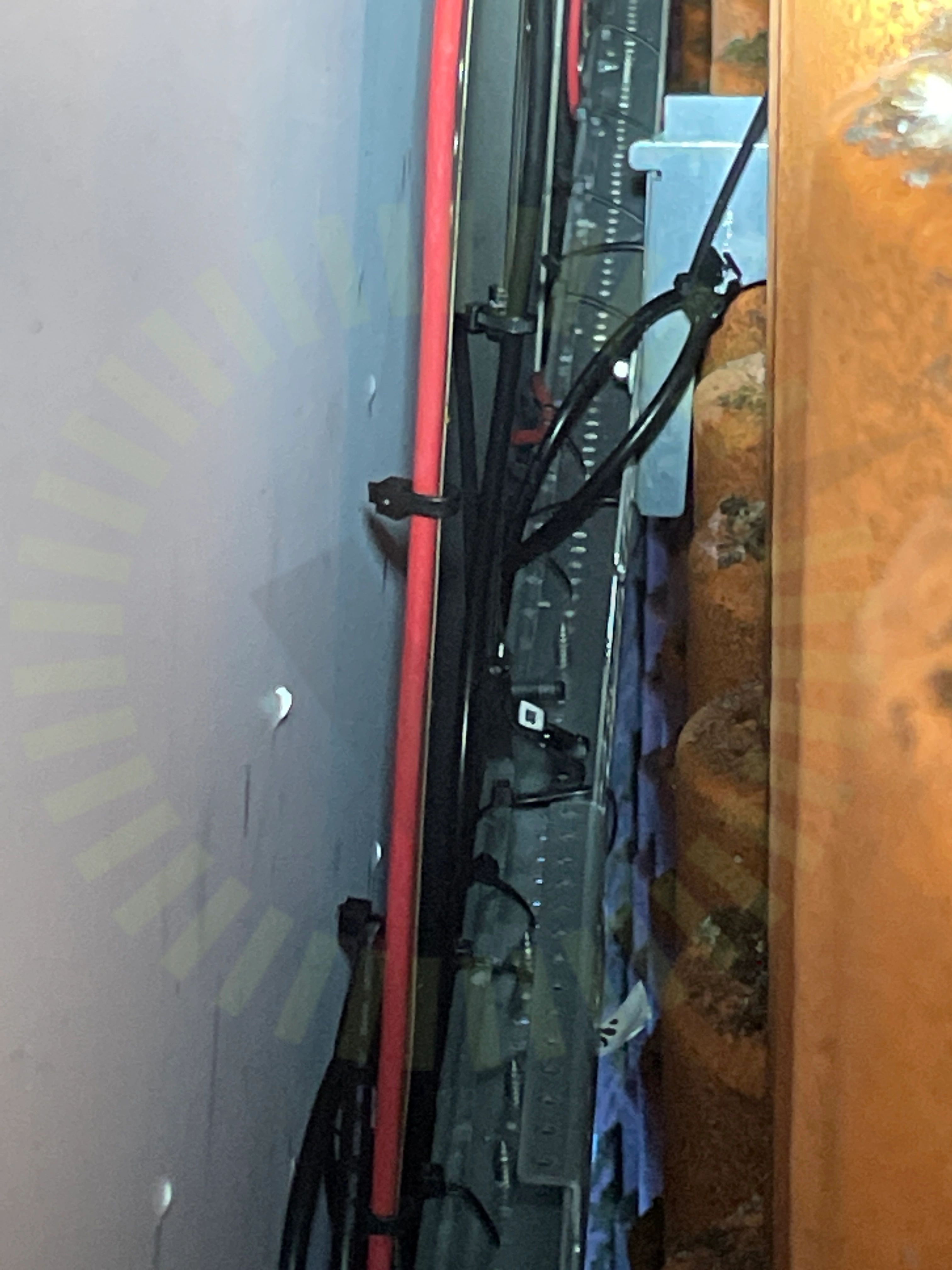

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

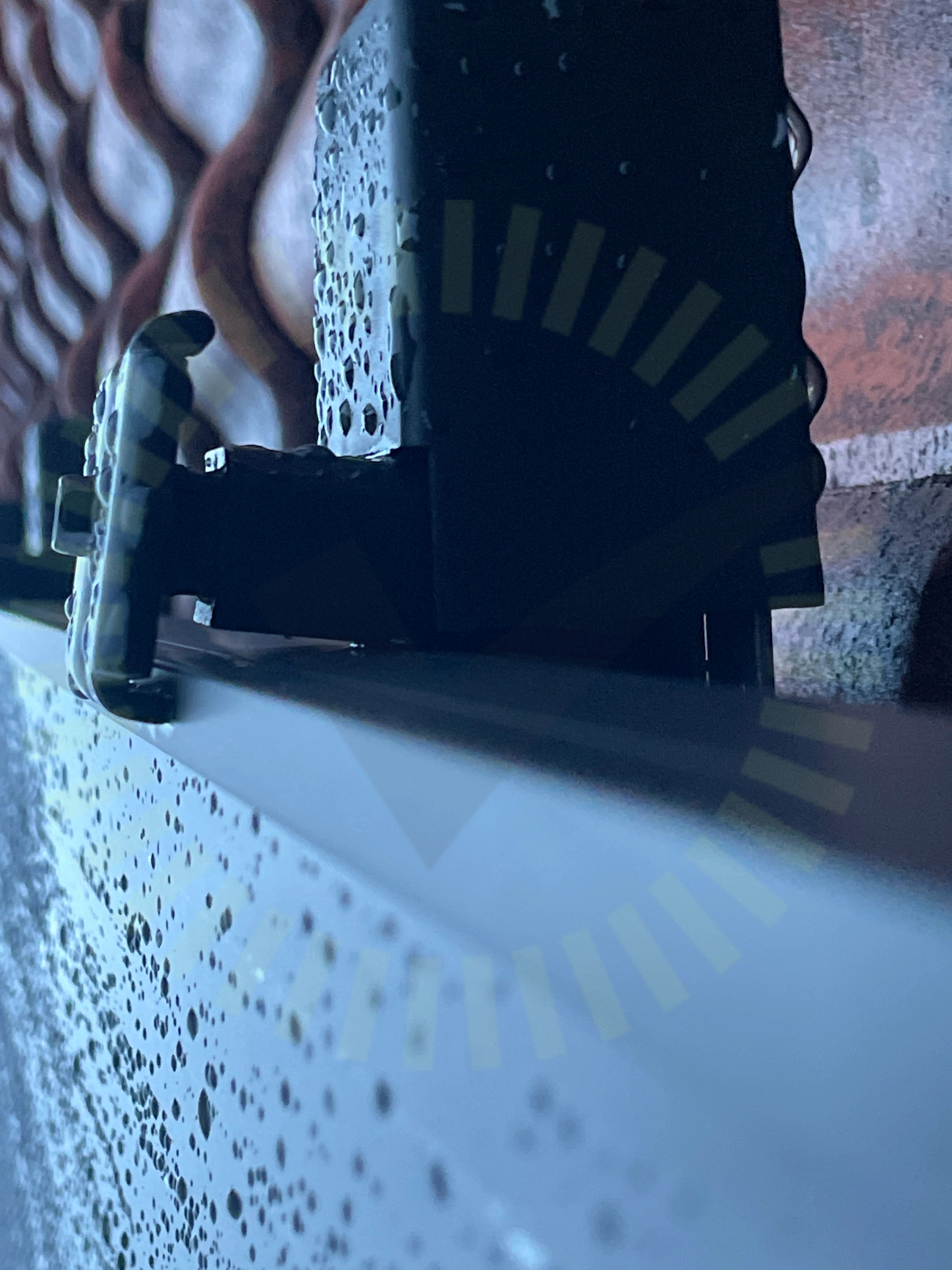

3.2 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

3.3 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

3.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.5 Säkerhetsavstånd

Inte godkänd

Lastberäkning saknas. Underlag för att kontrollera korrekt säkerhetsavstånd är ej tillgänglig.

Snö- och vindlastberäkning

3.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

17/23

Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakgenomföringUnderliggande takpannaVäderbeständigt material

Varselmärkning

Anmärkningar

1/4

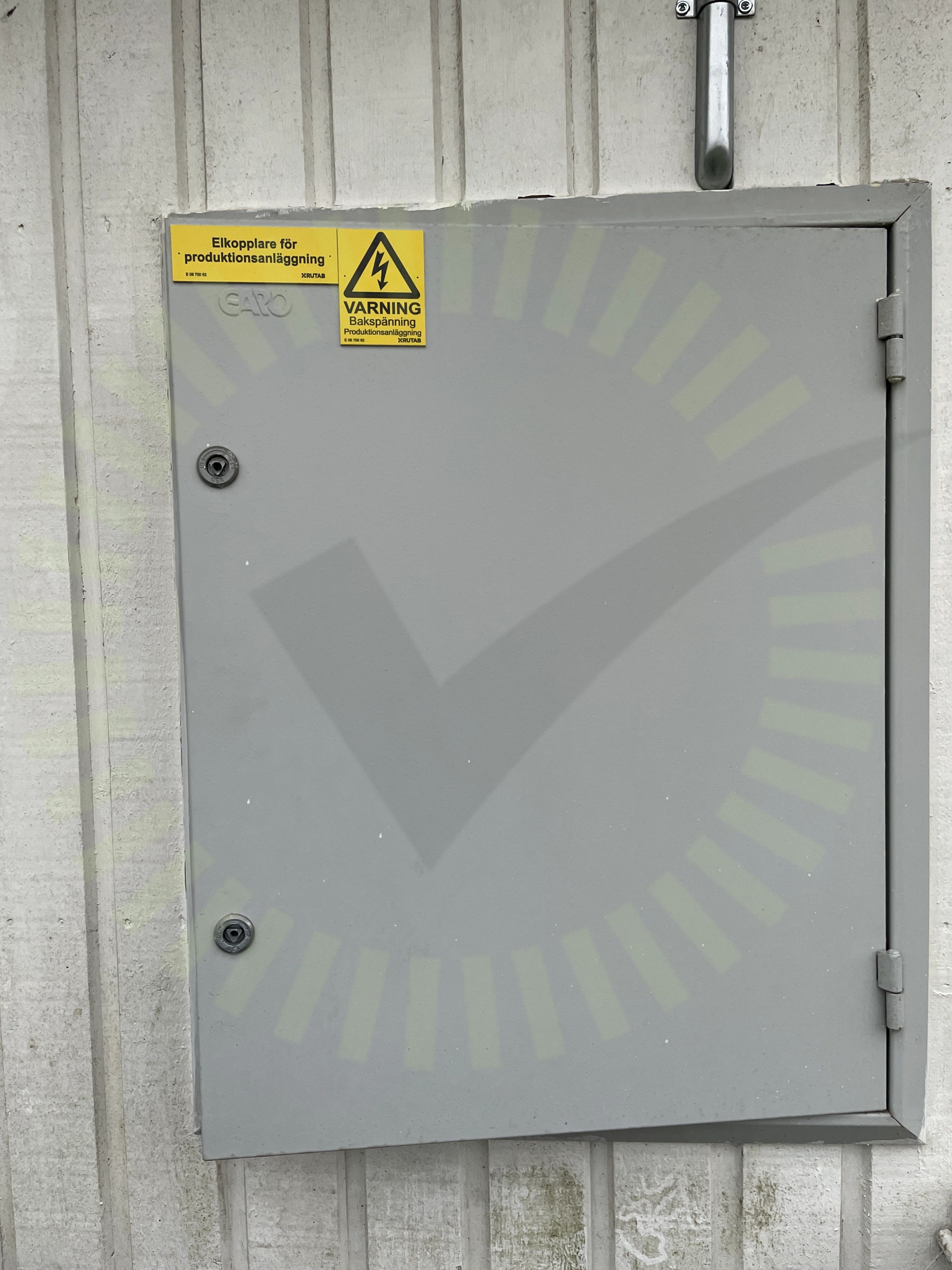

4.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

6/37

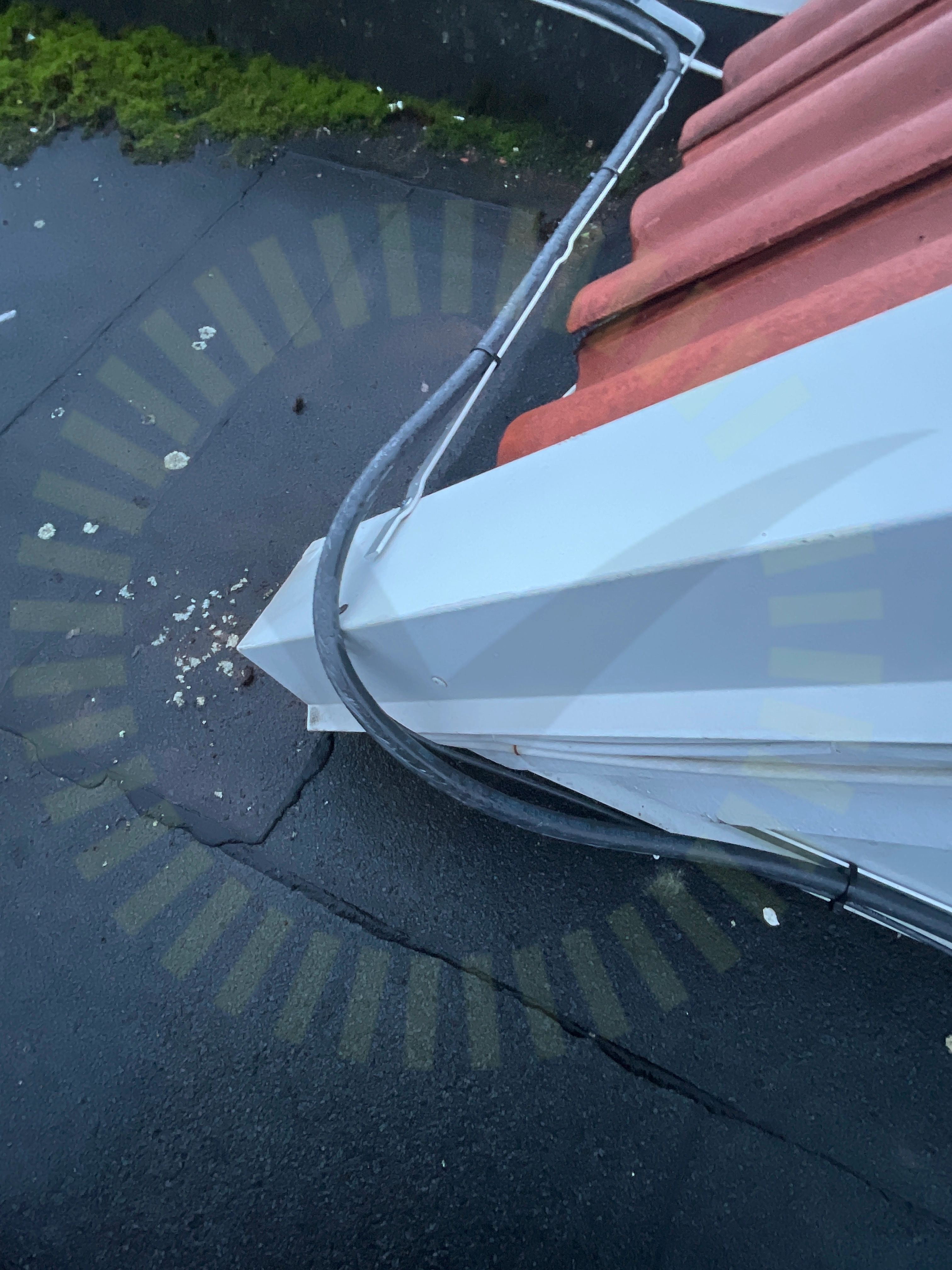

5.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

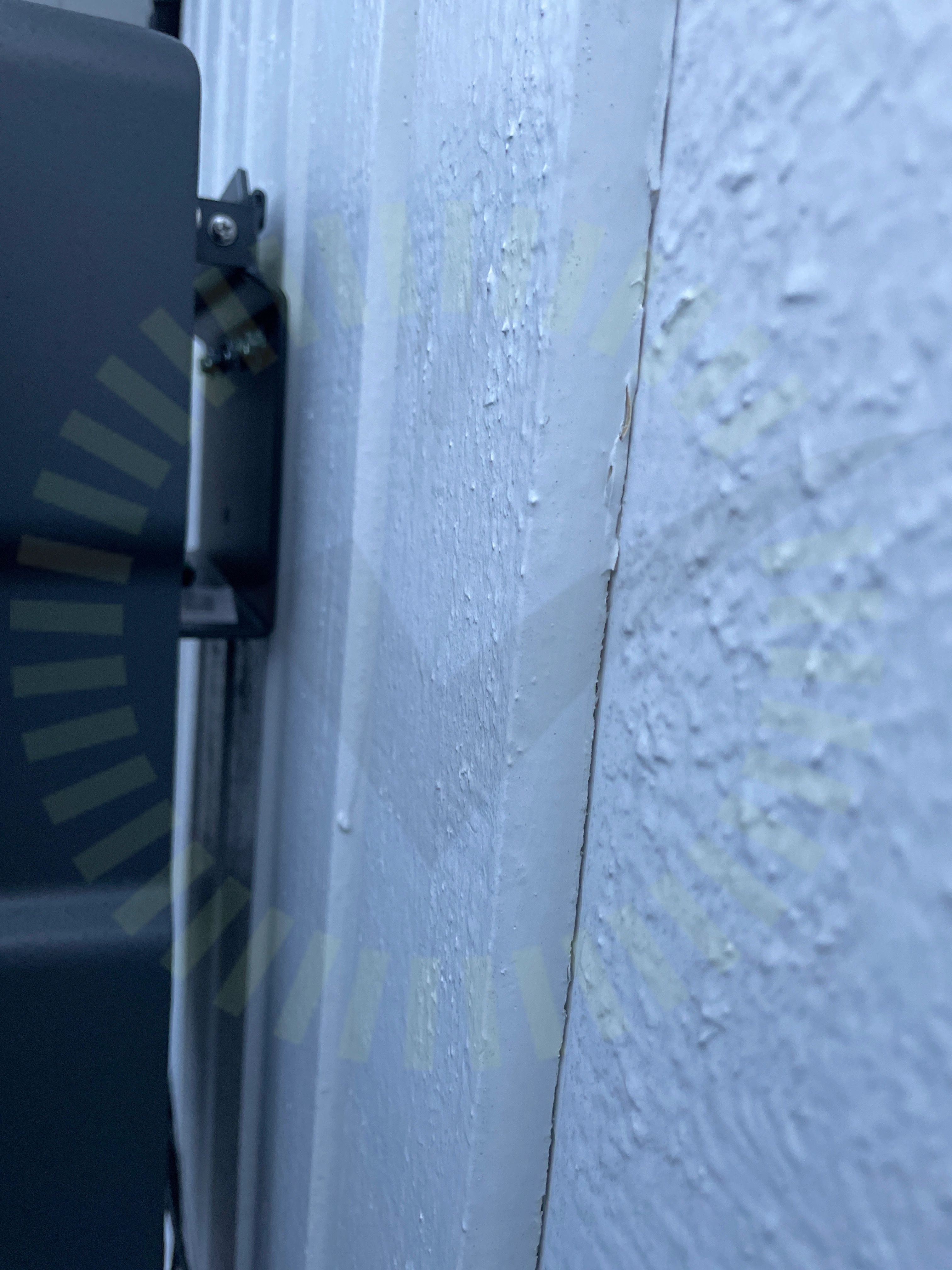

5.2 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

SG3.0-20RT-UEN-Ver18-202212, Sida 21

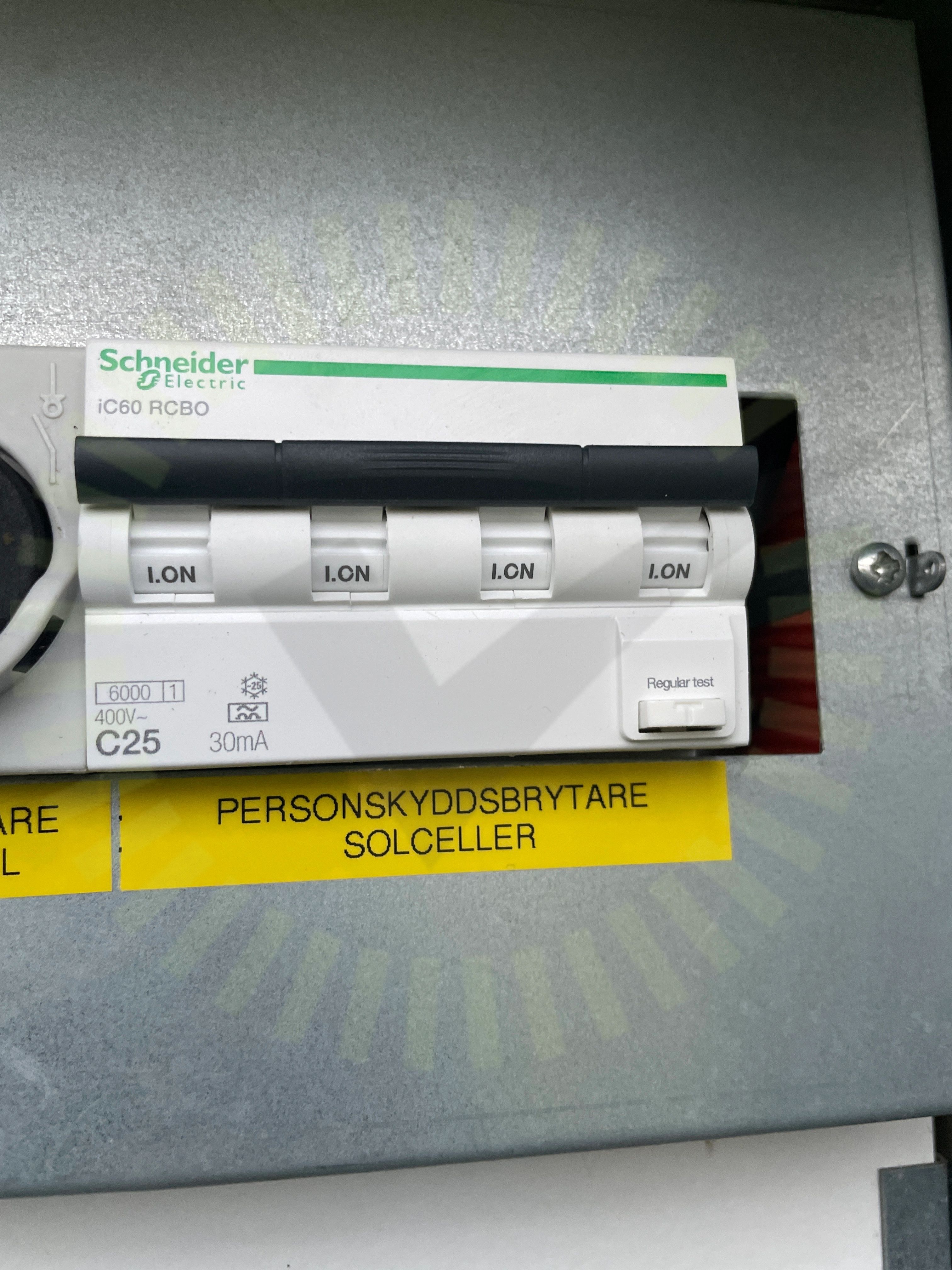

5.3 Jordfelsbrytare

Rekommendation

Växelriktaren är installerad inom en JFB som inte är rekommenderad av tillverkaren.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

5.4 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

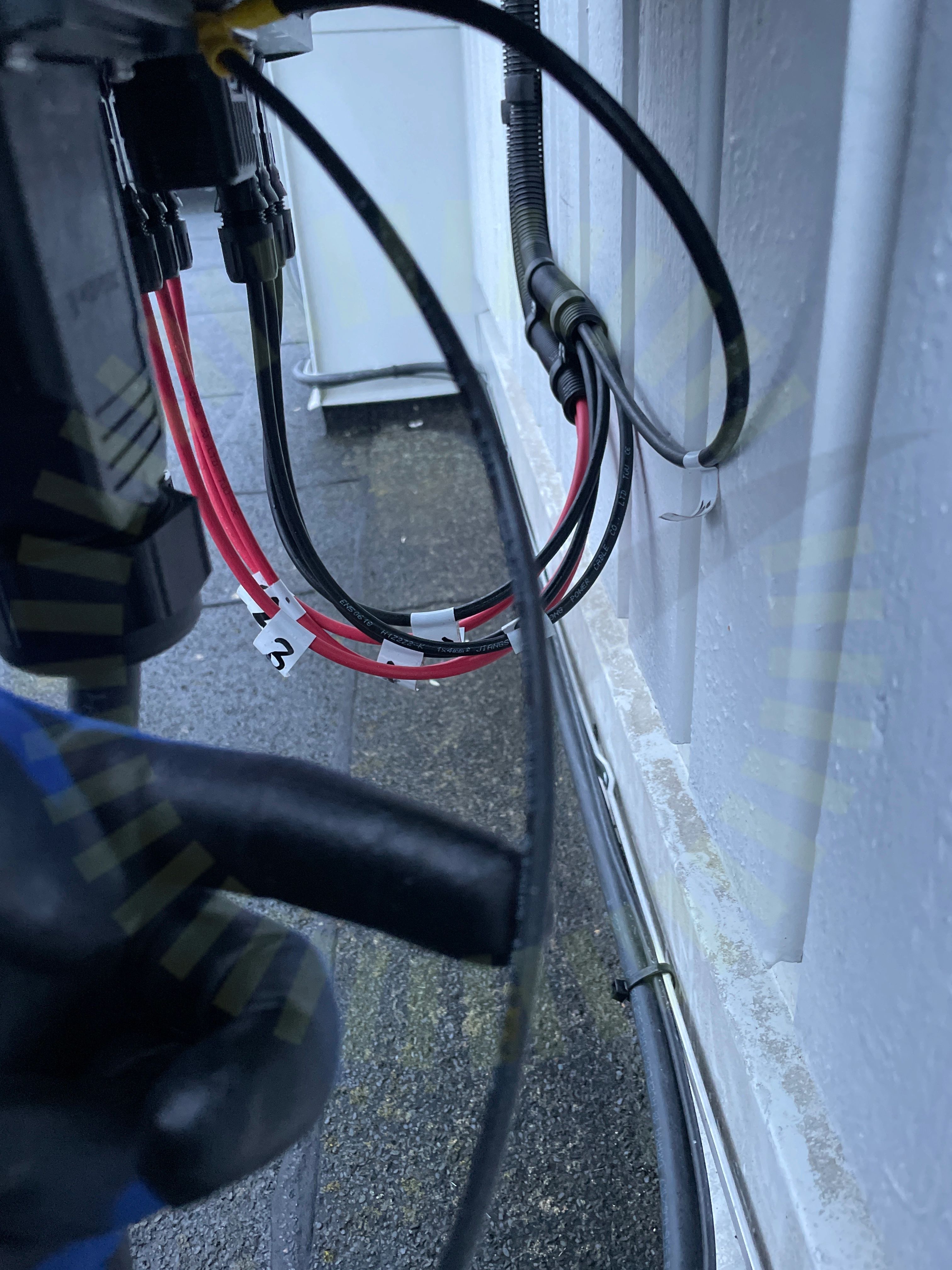

5.5 Jordning av chassi

Inte godkänd

PE kabel är av fel färgmarkering.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

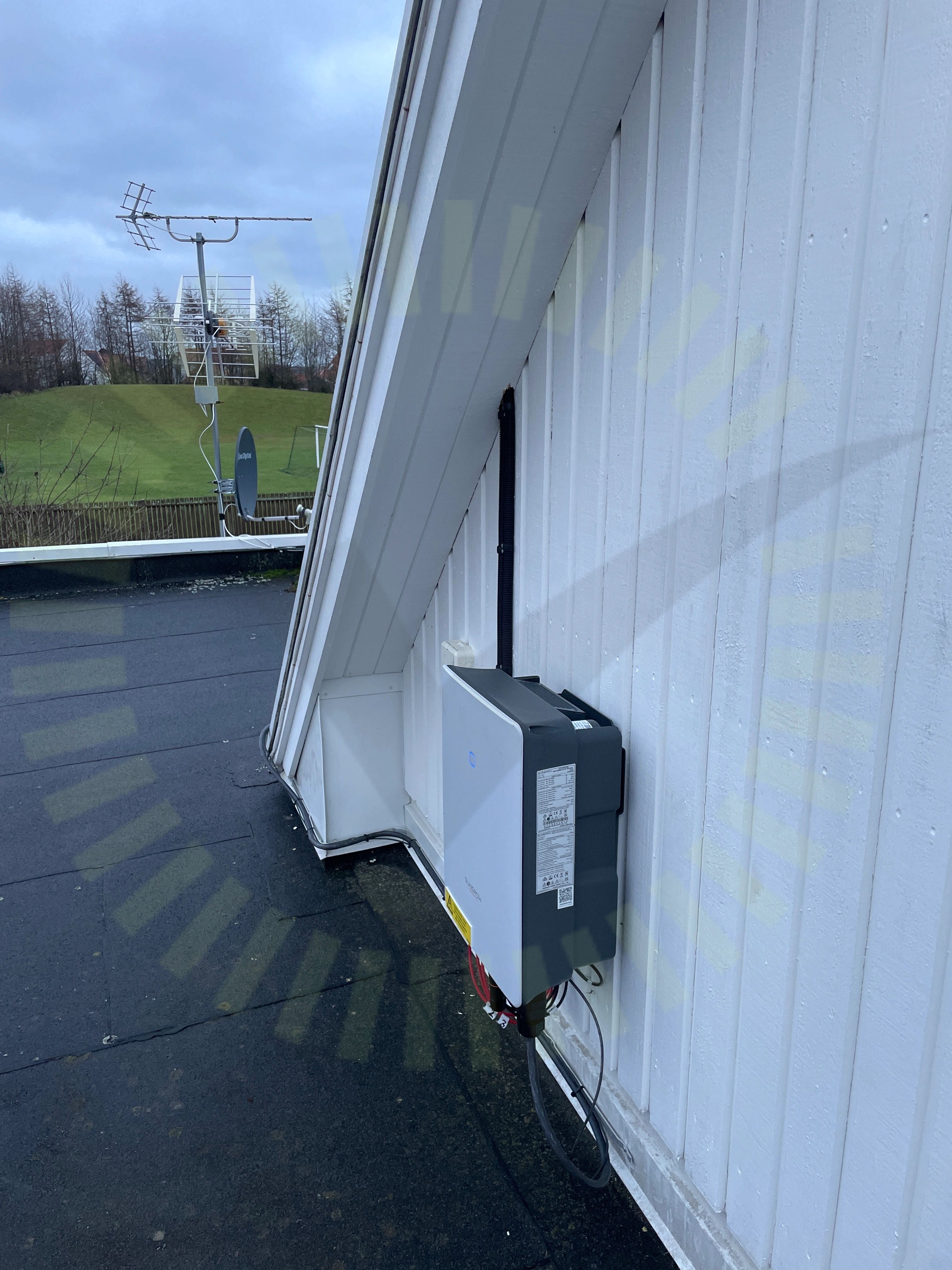

5.6 Väderskydd

Inte godkänd

Växelriktaren är inte placerad så den är väderskyddad.

SG3.0-20RT-UEN-Ver18-202212, Sida 20

Godkända kontrollpunkter

27/37

AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterFastsäkring av produktFörskruvningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/37

DC Max SpänningDC Max StrömDC Min SpänningSträngdesign
