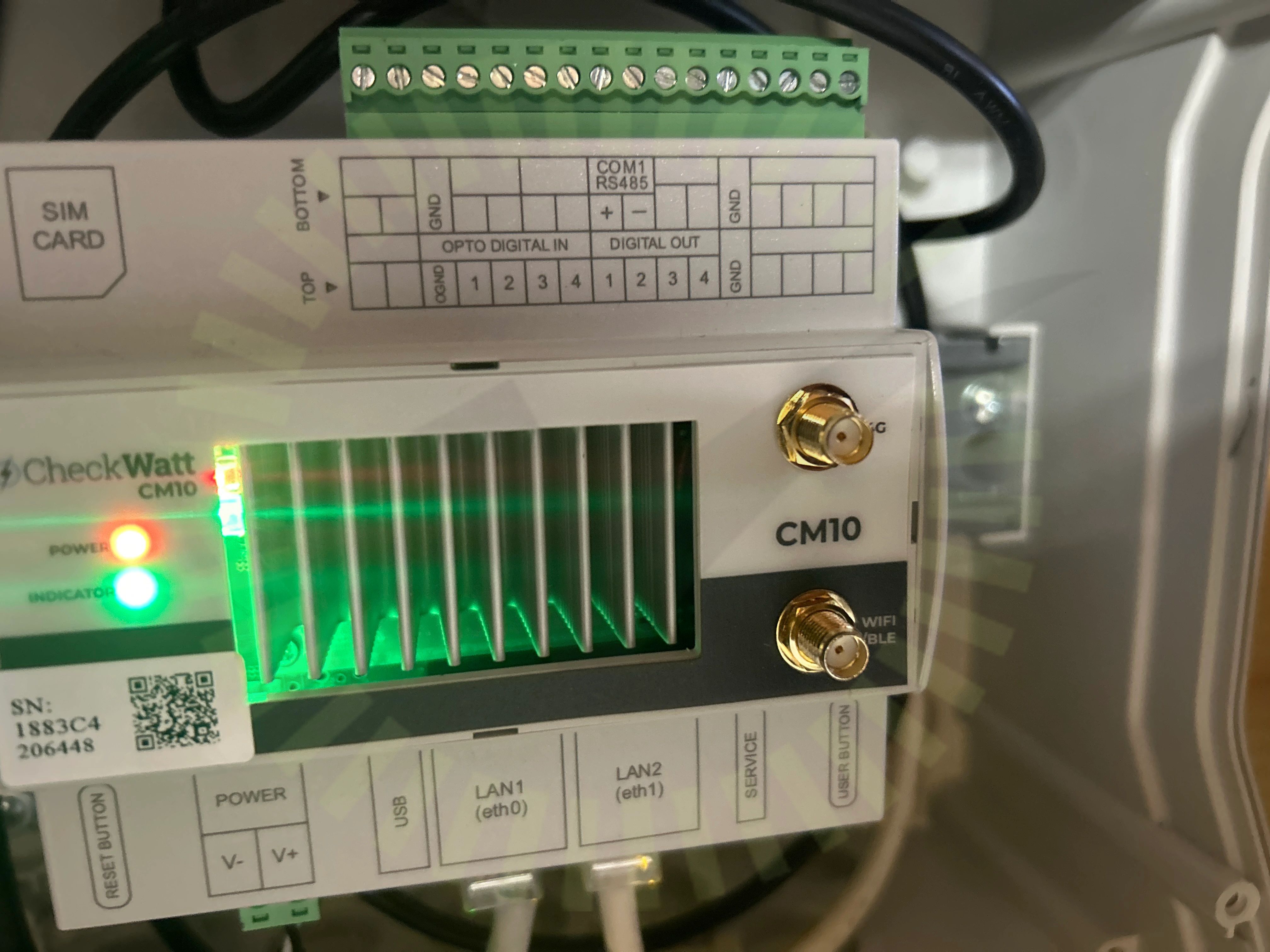

1.1 CheckWatt
Inte godkändAntenn till checkwatt saknas. Skall alltid installeras även om den är kabelansluten.
Besiktningsrapport
8.5
Installation genom
Svenskt ByggMontage AB
Datum
10 december 2024
Ort
Helsingborg, Skåne län
89% godkända11% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemESDEC Lutande Panntak
VäxelriktareGoodWe: GW5-10KN-ET
BatteriBYD: HVS Battery-Box Premium (5.1-12.8)
TillbehörUndercentral
Installerad av Svenskt ByggMontage AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
4/51.2 Lastvakt laddbox
Inte godkändCT klämmor för laddboxens lastvakt är placerade över fel faser efter byte av brytare i fasadskåp.
1.3 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
1.4 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/5Avtal
Batteri
Godkända kontrollpunkter
12/12Batteri PEDC anslutning Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Undercentral
Godkända kontrollpunkter
7/7FemledarsystemInfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Villa, ESDEC Lutande Panntak
Anmärkningar
5/24
5.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

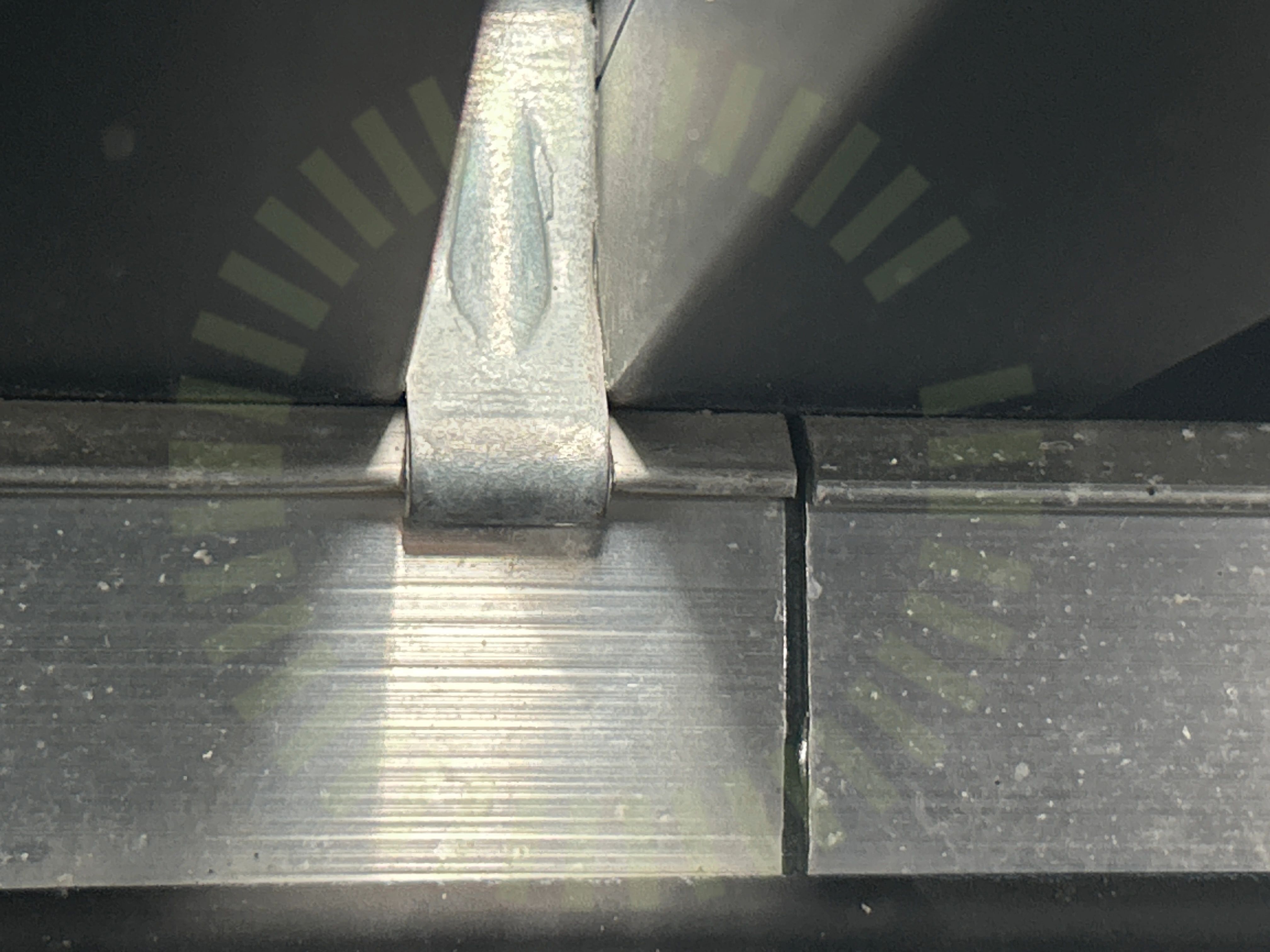

5.2 Klämmans placering i skena
Inte godkändKlämman är för hårt åtdragen och har skadat skenan. Skenan böjs uppåt vid klämmans fäste.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 13 och 31

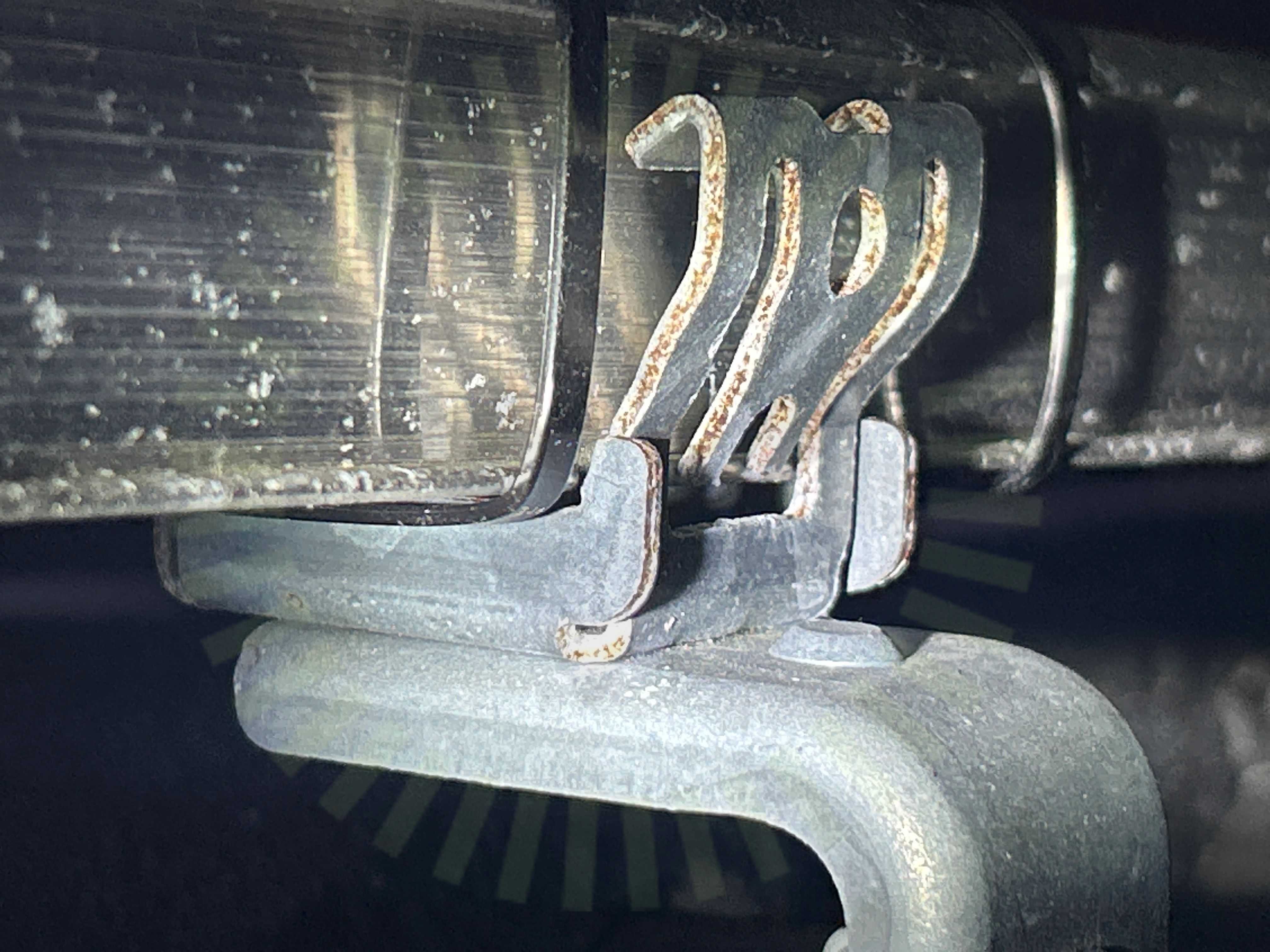

5.3 Skenornas infästning
Inte godkändSkenan ligger inte korrekt i infästningen. Gafflar ligger utanför skenan.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18
5.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
5.5 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
18/24DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/24Kabeldragning mellan takytor
Villa, Longi: LR5-54HPB
Anmärkningar
2/17

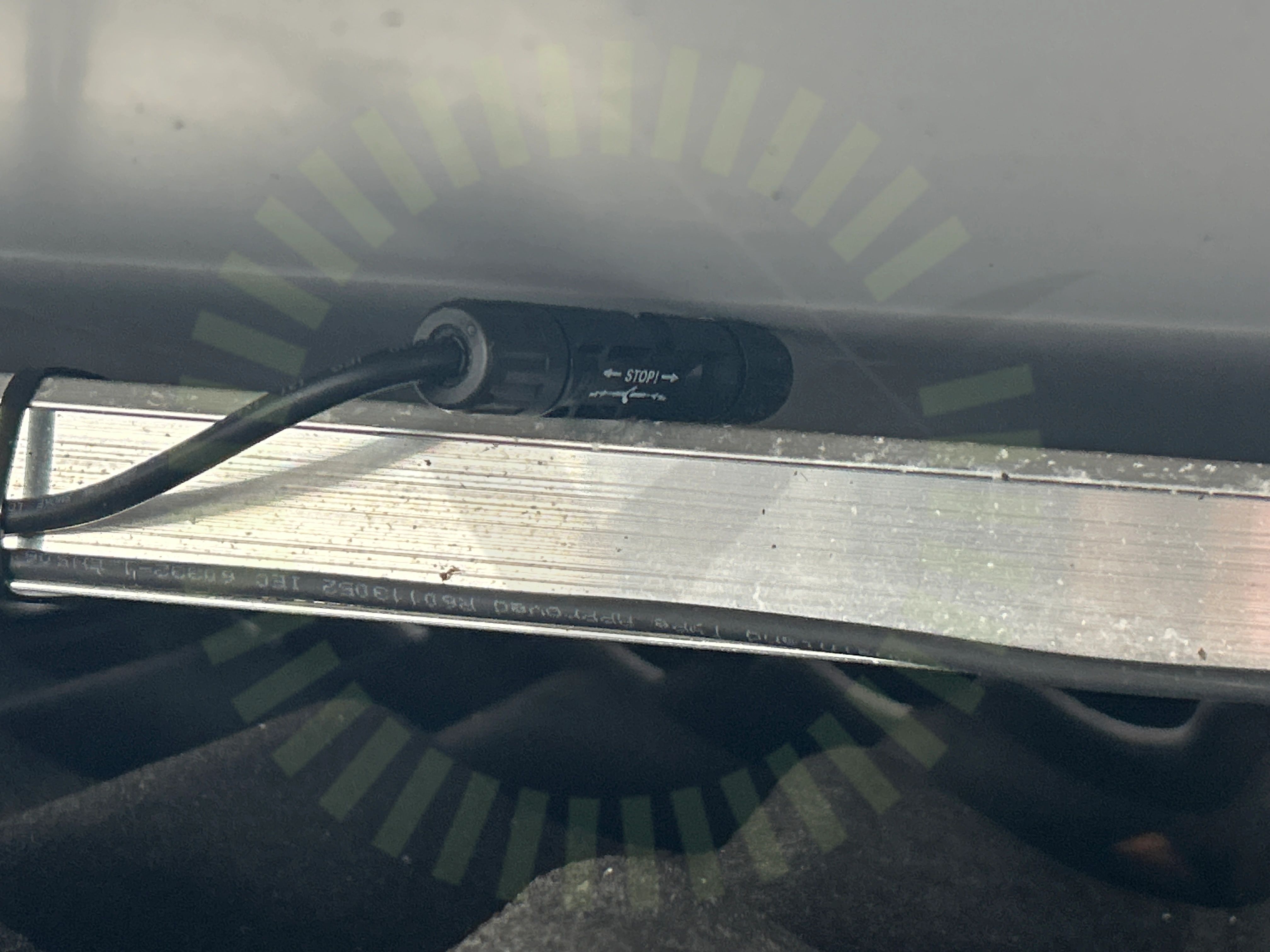

6.1 Föremål mot bakstycke
Inte godkändKontakter ligger i kläm mellan skena och panelens bakstycke.
Installation Manual for LONGi Solar PV Modules V18, Sida 11

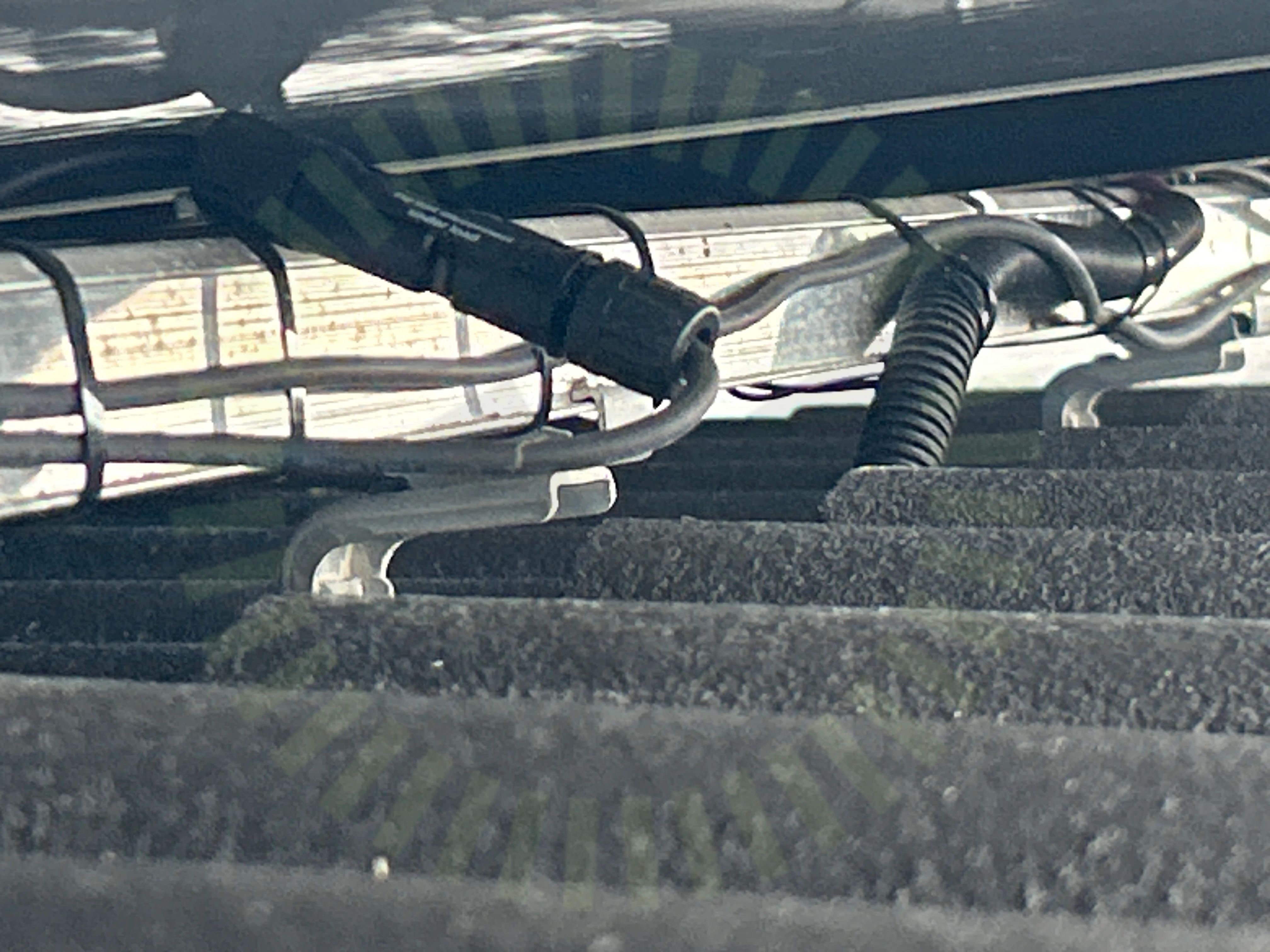

6.2 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules V18, Sida 21
Godkända kontrollpunkter
14/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggningSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Växelriktare
Anmärkningar
1/38

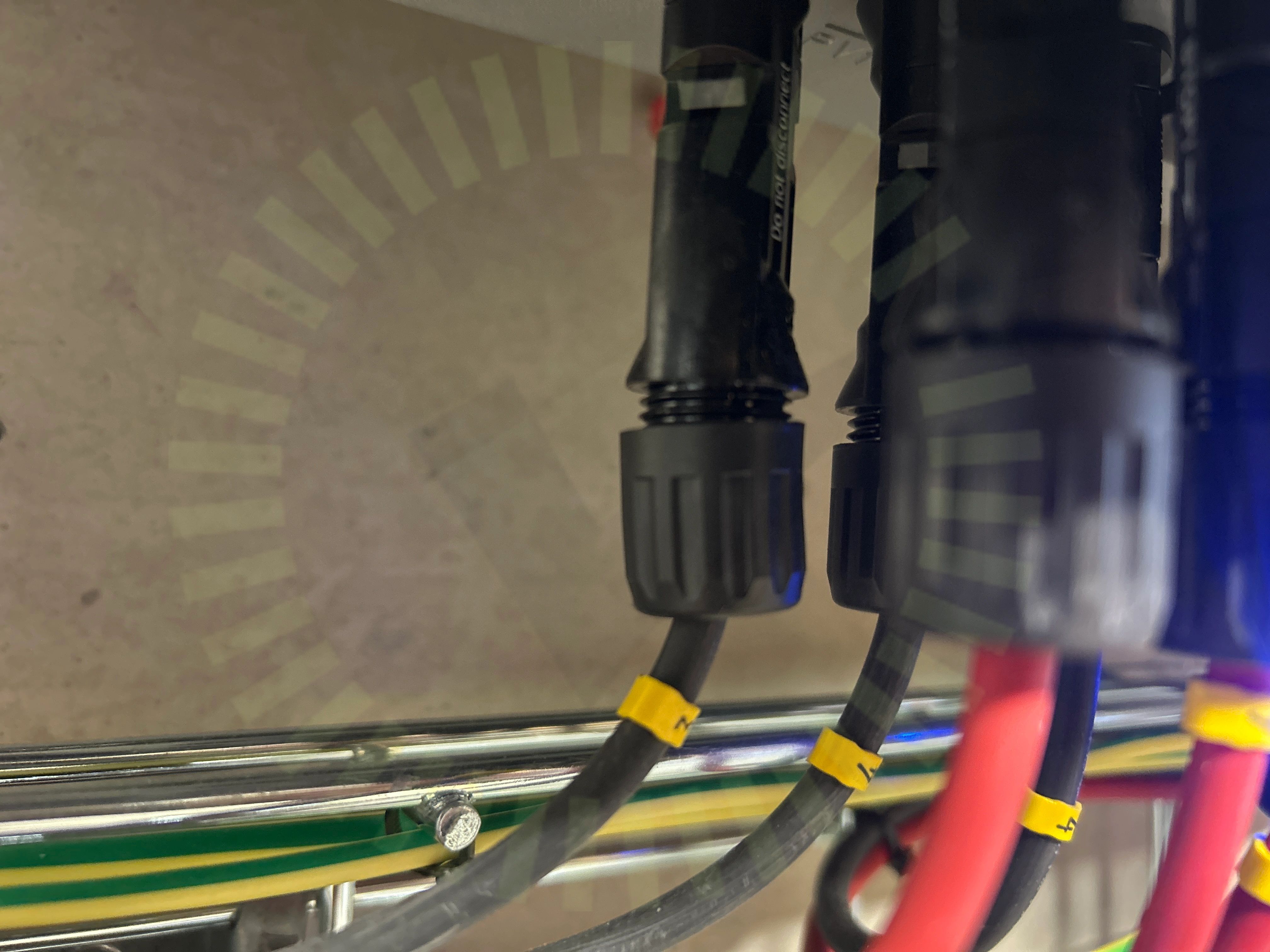

7.1 DC Kontakter
Inte godkändKontaktens förskruvning har satts på snett.
Godkända kontrollpunkter
36/38AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/38Strängdesign
