Besiktningsrapport

8.2

Installation genom

Sun4Energy

Datum

22 september 2023

Ort

Huddinge, Stockholms län

Klämmornas placering

Förbindelse av kontakter

Kopplingslåda

+ 3

84% godkända16% ej godkända

Om installationen

PanelerTrina: TSM-DE09.05 380-395W

MontagesystemESDEC Lutande Panntak

VäxelriktareGrowatt:SPH 4000-10000TL3 BH-UP

BatteriGrowatt ARK XH Battery System

TillbehörUndercentral

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

7/7

AvståndFastsäkring av produktKommunikationKontakterOmgivningstemperaturPEVäderskydd

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/25

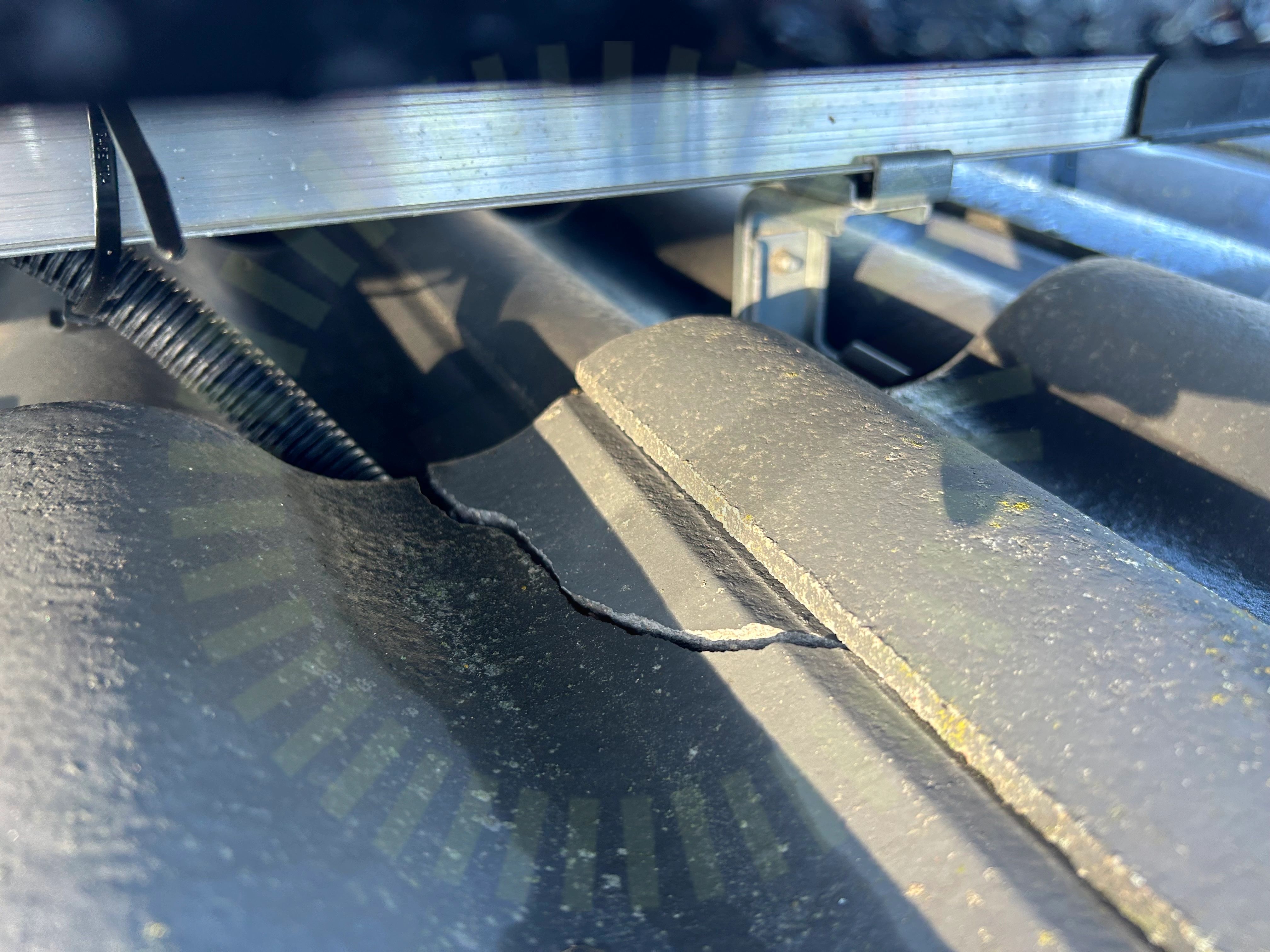

3.1 Skador

Inte godkänd

Sprucken takpanna noterad under panelerna.

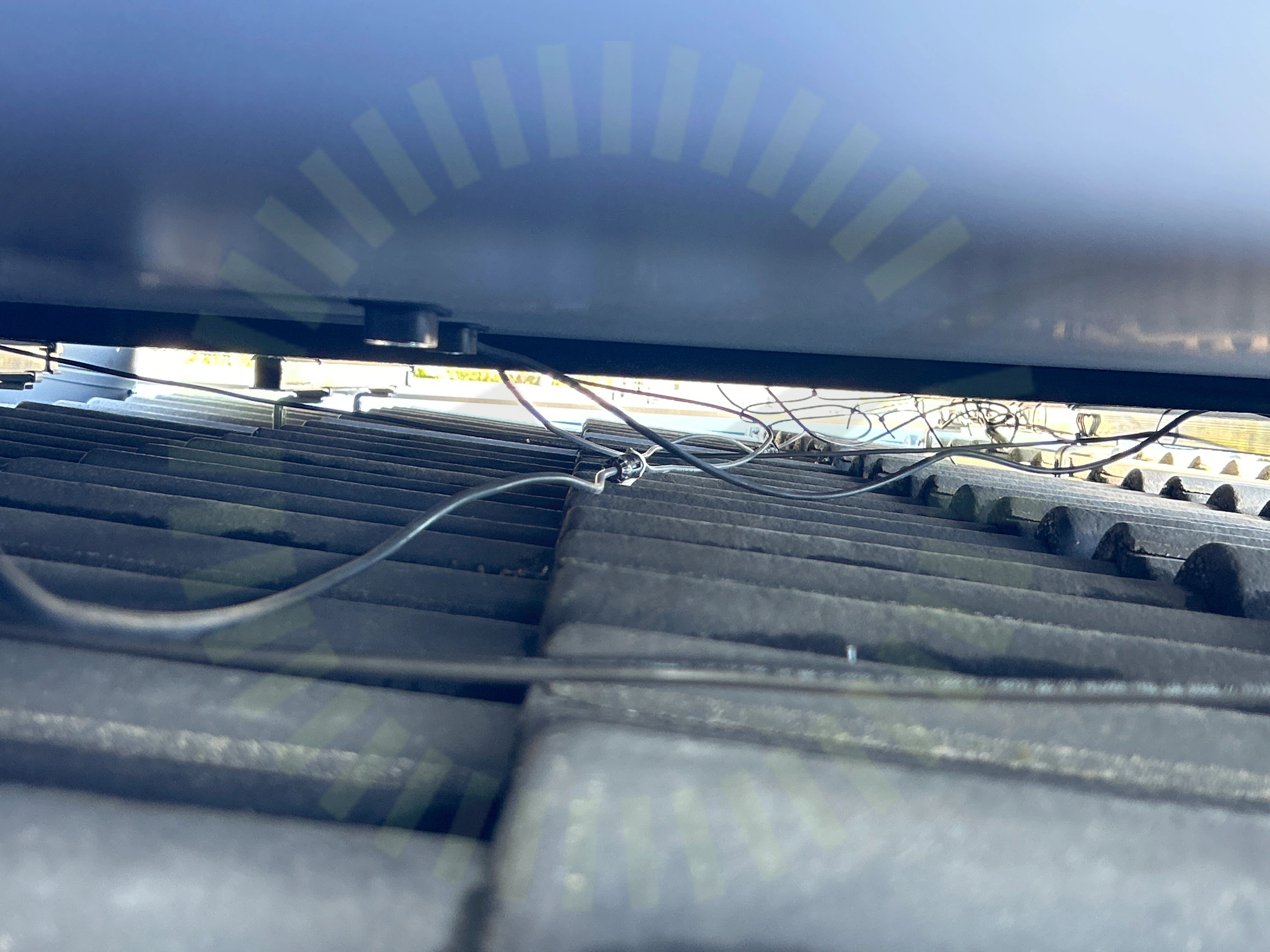

3.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

3.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långa överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

3.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt 105cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/25

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Tak 1, Trina: TSM-DE09.05 380-395W

Anmärkningar

4/15

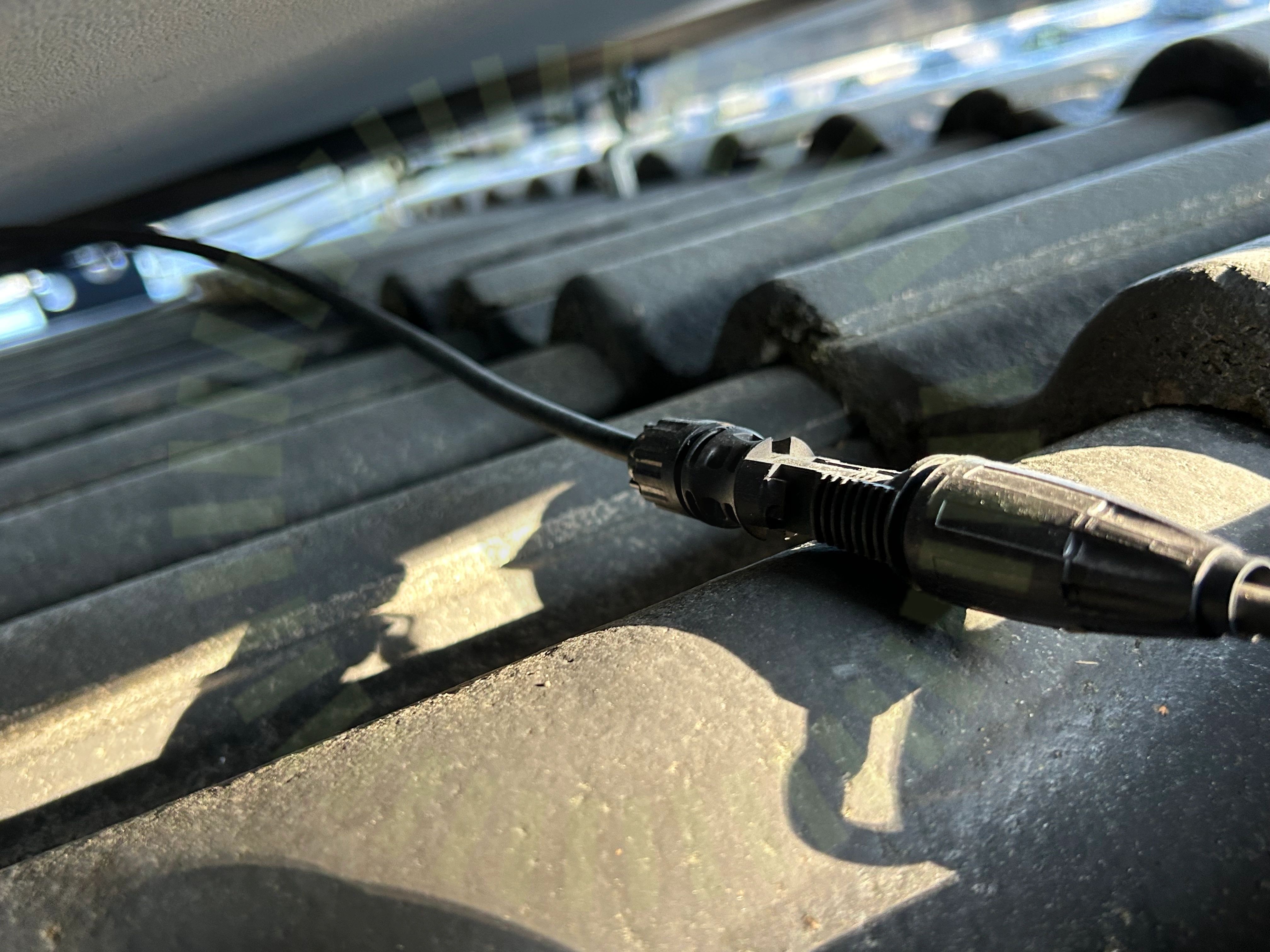

4.1 Kontaktdon

Inte godkänd

Kontakter ligger an mot takytan.

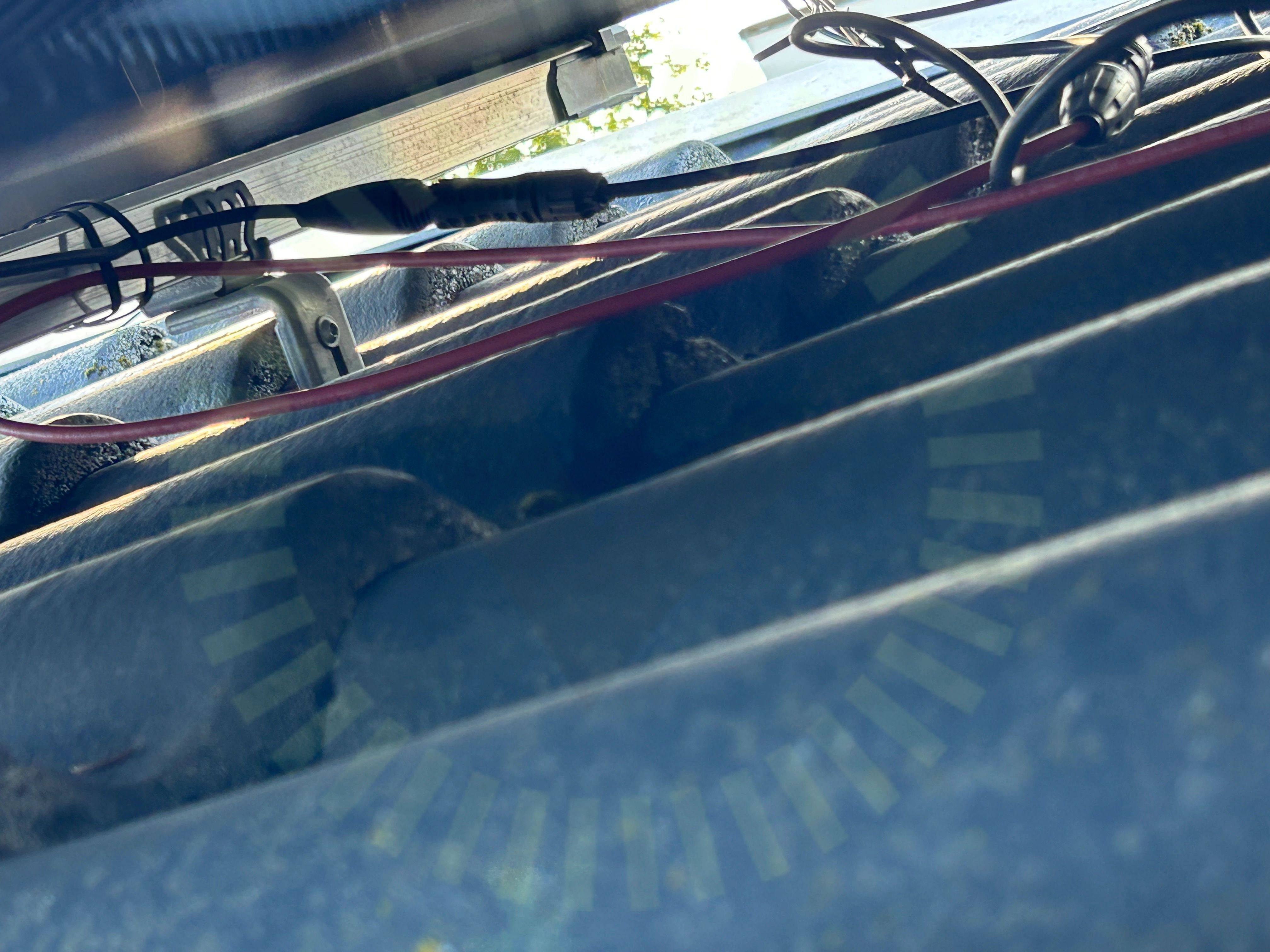

4.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526

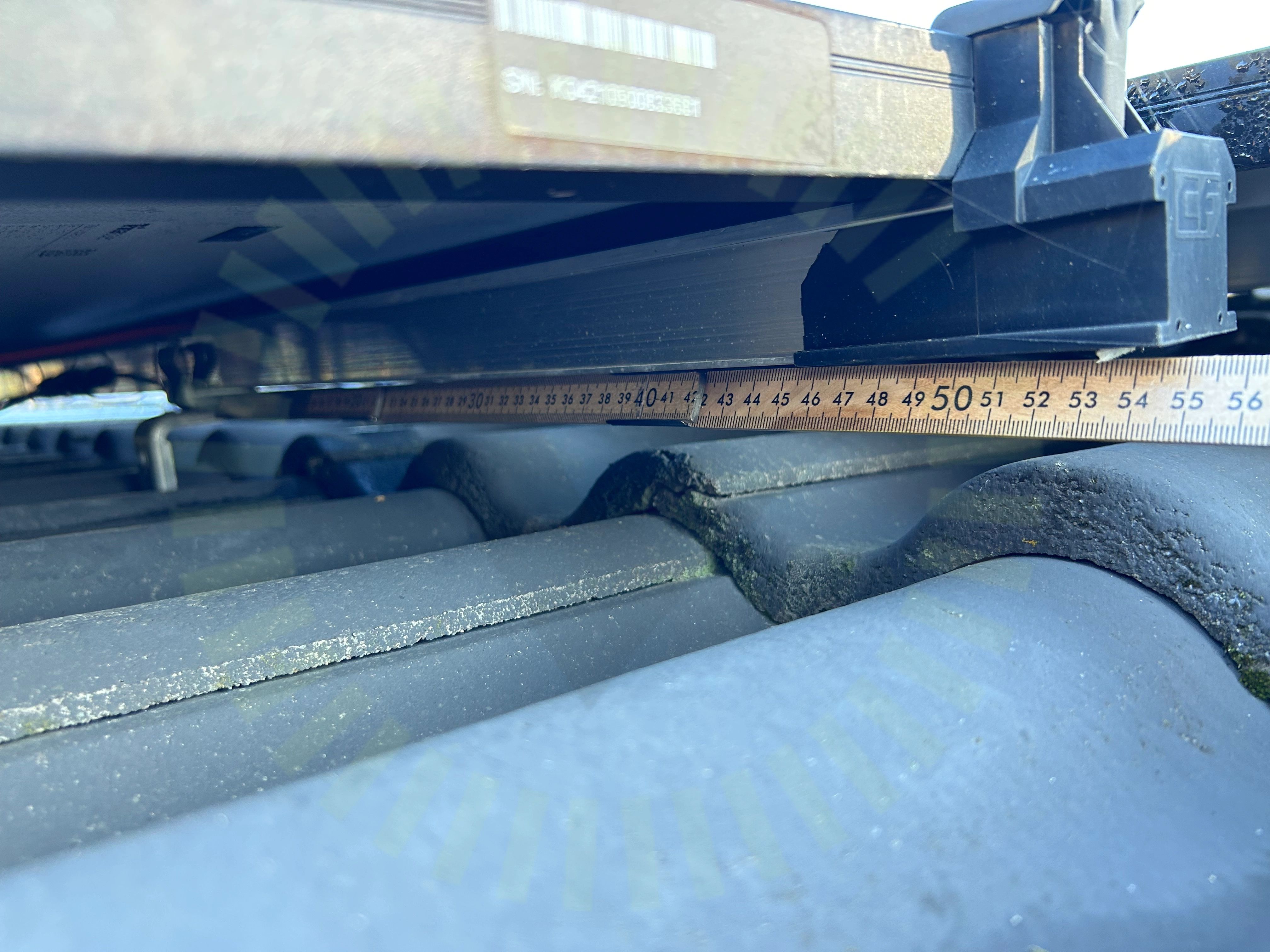

4.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18-22.

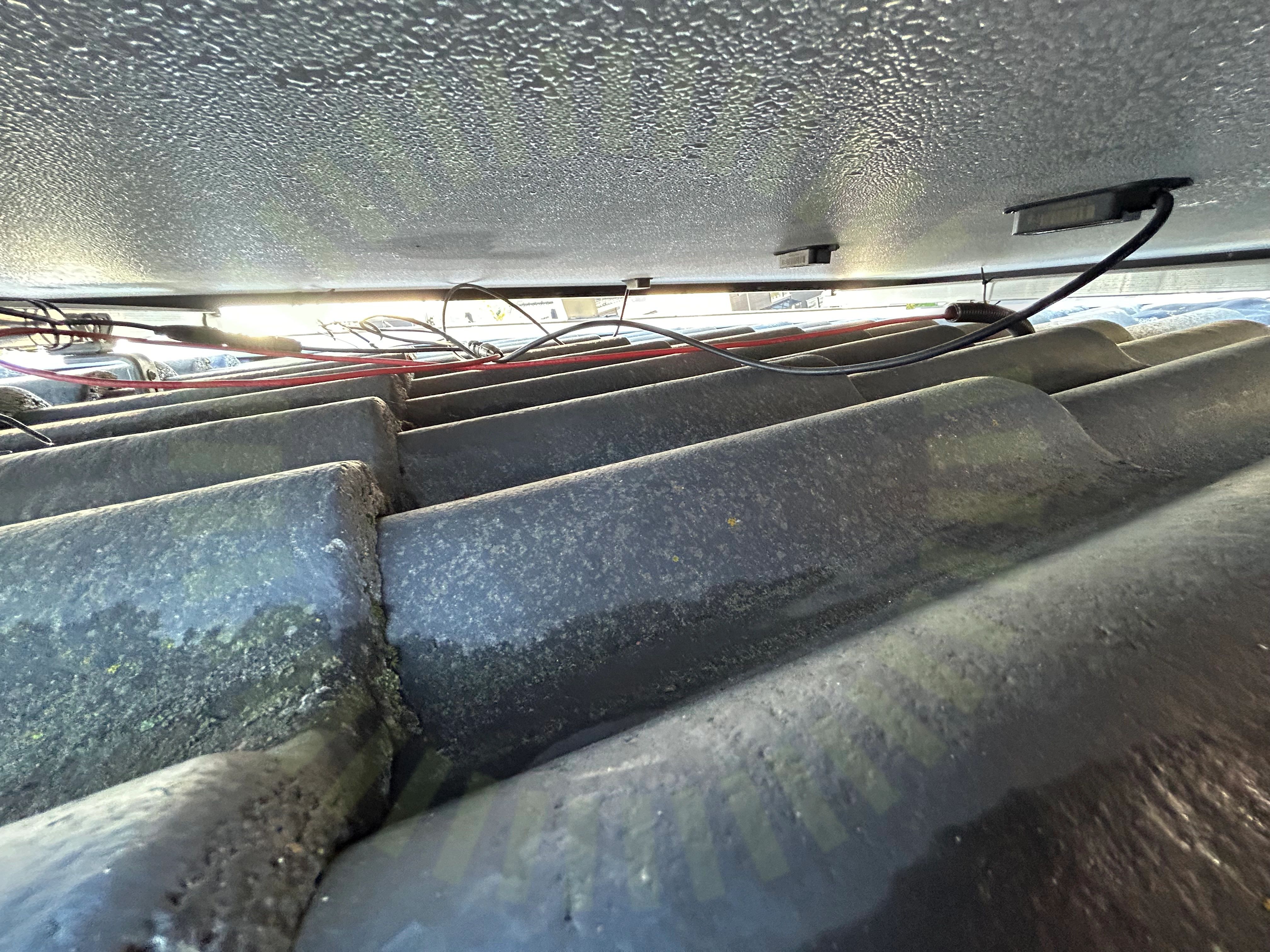

4.4 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

SS 436 40 00 (522.8.3), Sida 248

Godkända kontrollpunkter

11/15

DräneringshålFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Anmärkningar

1/7

5.1 Uttag i central

Inte godkänd

Ledare för uttag i UC är för klen och behöver antingen bytas ut mot grövre ledare eller avsäkras.

Godkända kontrollpunkter

6/7

BöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/5

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas vid undercentral.

SS 436 40 00 (712.514.101)

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas vid undercentral.

SEK 457, Sida 42

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5

Missvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

1/37

7.1 Jordtag reservkraft

Inte godkänd

Mätningar för jordtaget saknas under besiktning.

Godkända kontrollpunkter

32/37

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/37

DC Max SpänningDC Min SpänningGenomföringarSträngdesign
