Besiktningsrapport
8.8
Installation genom
Hammarö Solenergi
Datum
15 maj 2025
Ort
Kristinehamn, Värmlands län
Skadat kablage
Skenornas infästning
Varning för likspänning
+ 4
90% godkända
10% ej godkända
Om installationen
Paneler
AIKO: MAH60Db
Montagesystem
TJB: Solentra papptak - Infästningsplatta synligt montage
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Hammarö Solenergi som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Batteri
Godkända kontrollpunkter
5/5
Smartmätare
Anmärkningar
1/6

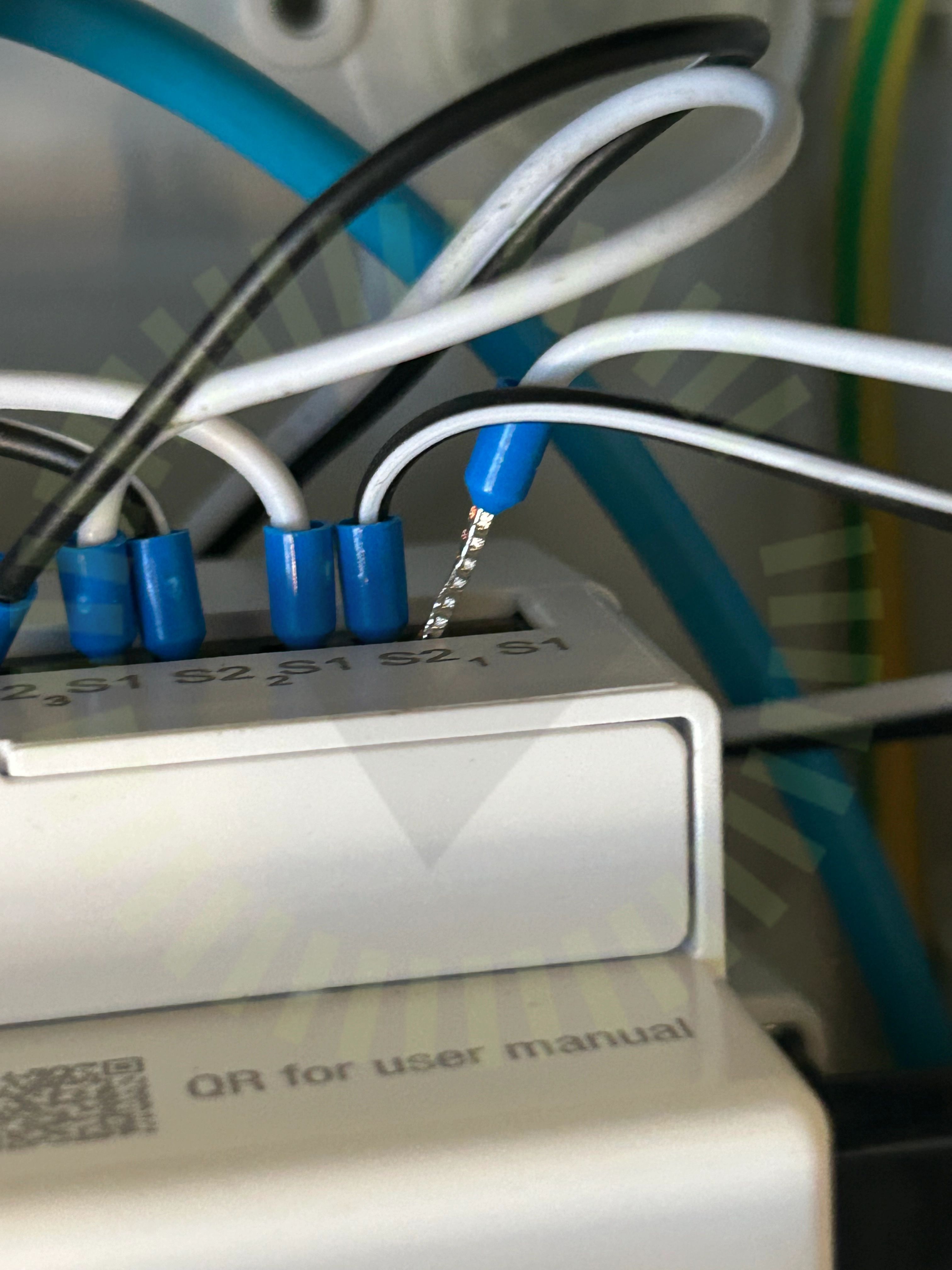

3.1 Anslutning av CT klämmor
Inte godkänd
CT Klämmornas signalkablar är inte korrekt anslutna.
Godkända kontrollpunkter
5/6
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, AIKO: MAH60Db
Anmärkningar
1/16

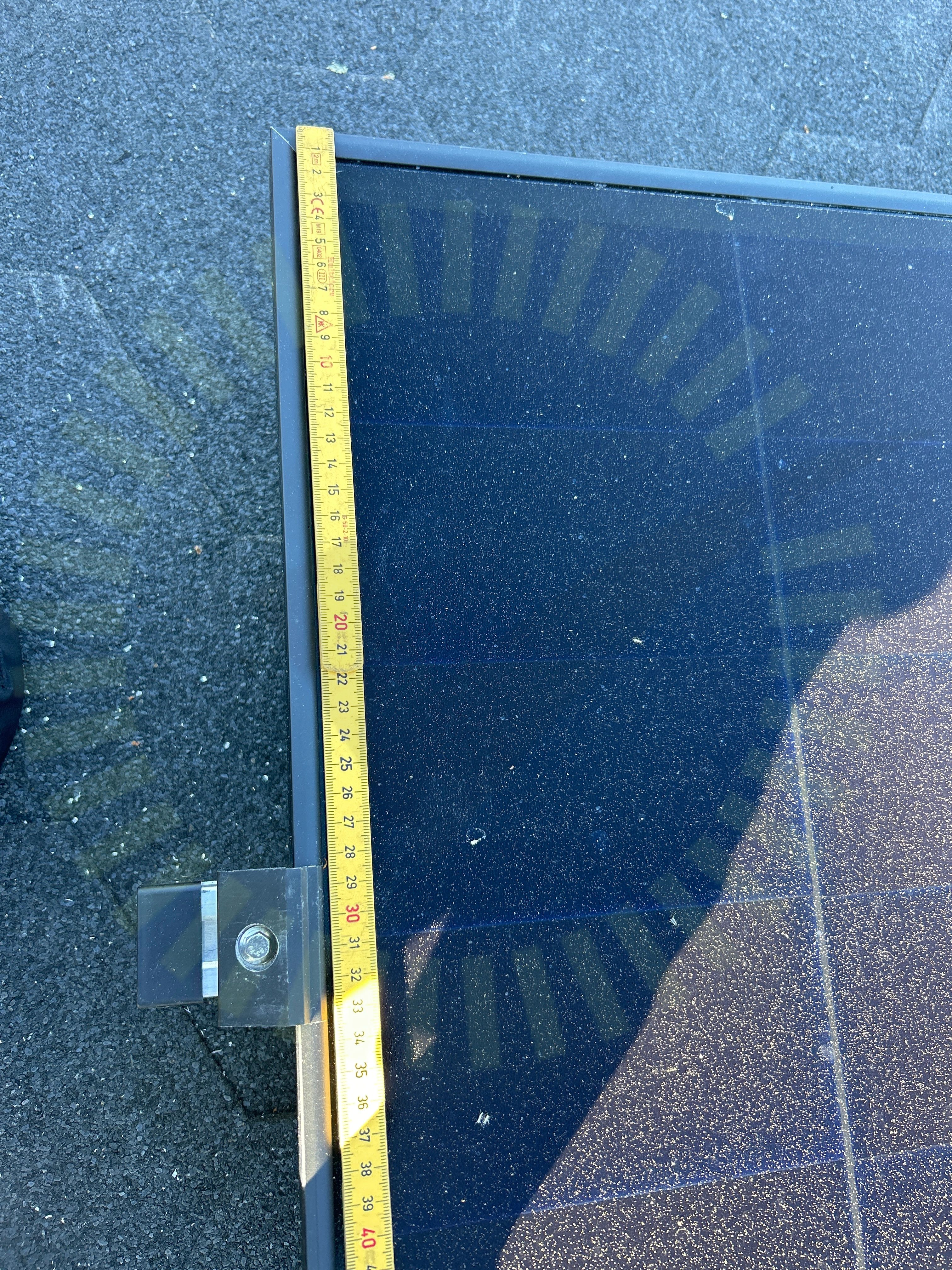

5.1 Klämmornas placering
Inte godkänd
Minsta godkända klämzon är 345 mm. Underlag som styrker använd klämzon saknas.
Godkända kontrollpunkter
15/16
Tak 1, TJB: Solentra papptak - Infästningsplatta synligt montage
Anmärkningar
4/21
6.1 CC infästningar
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

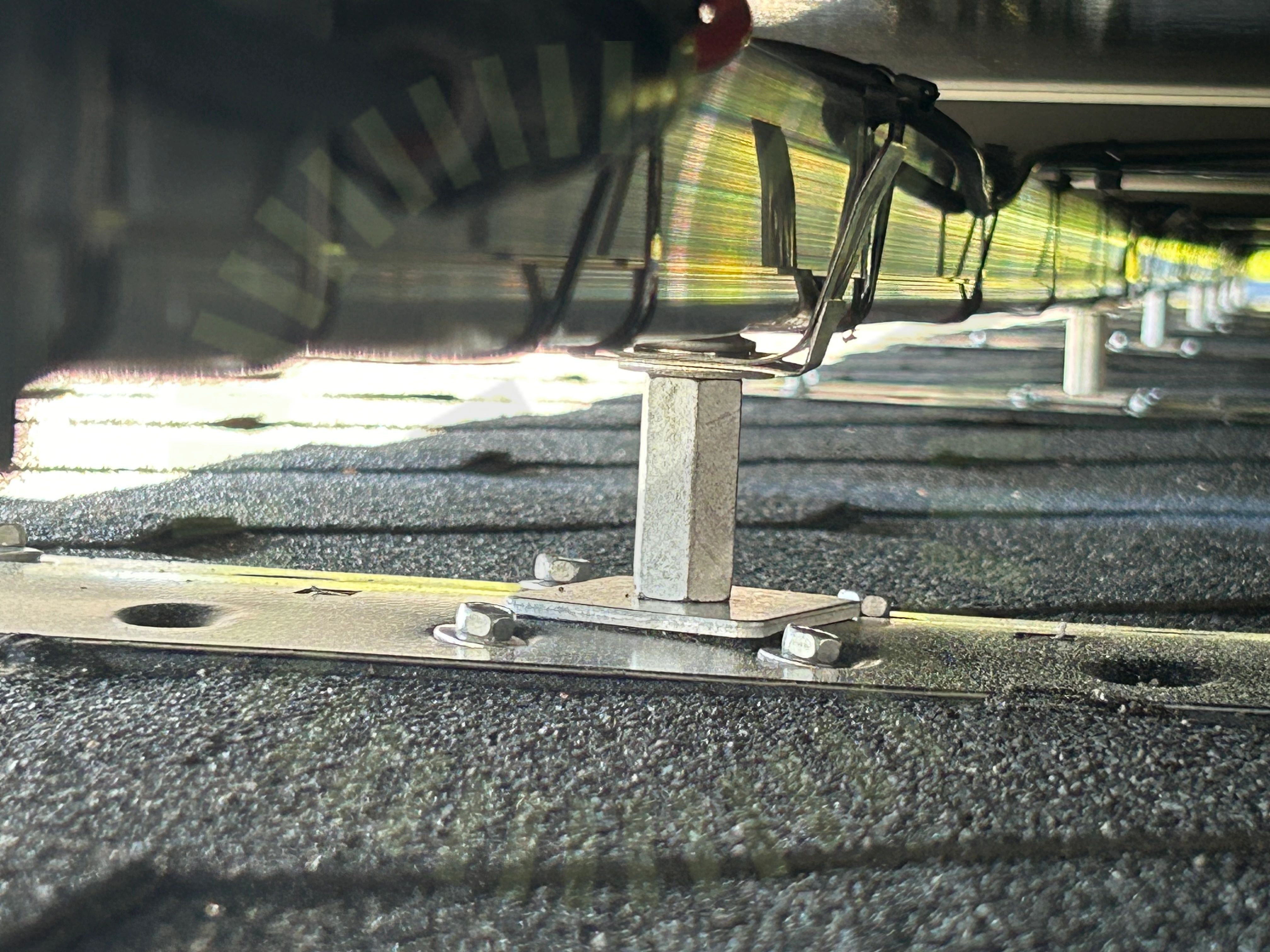

6.2 Skenornas infästning
Inte godkänd
Skenorna är inte fästa i takkroken korrekt. Första och sista fästet skall alltid skruvas, samt minst varannat fäste. Inga fästen är skruvade. Fästet i bild är deformerat.

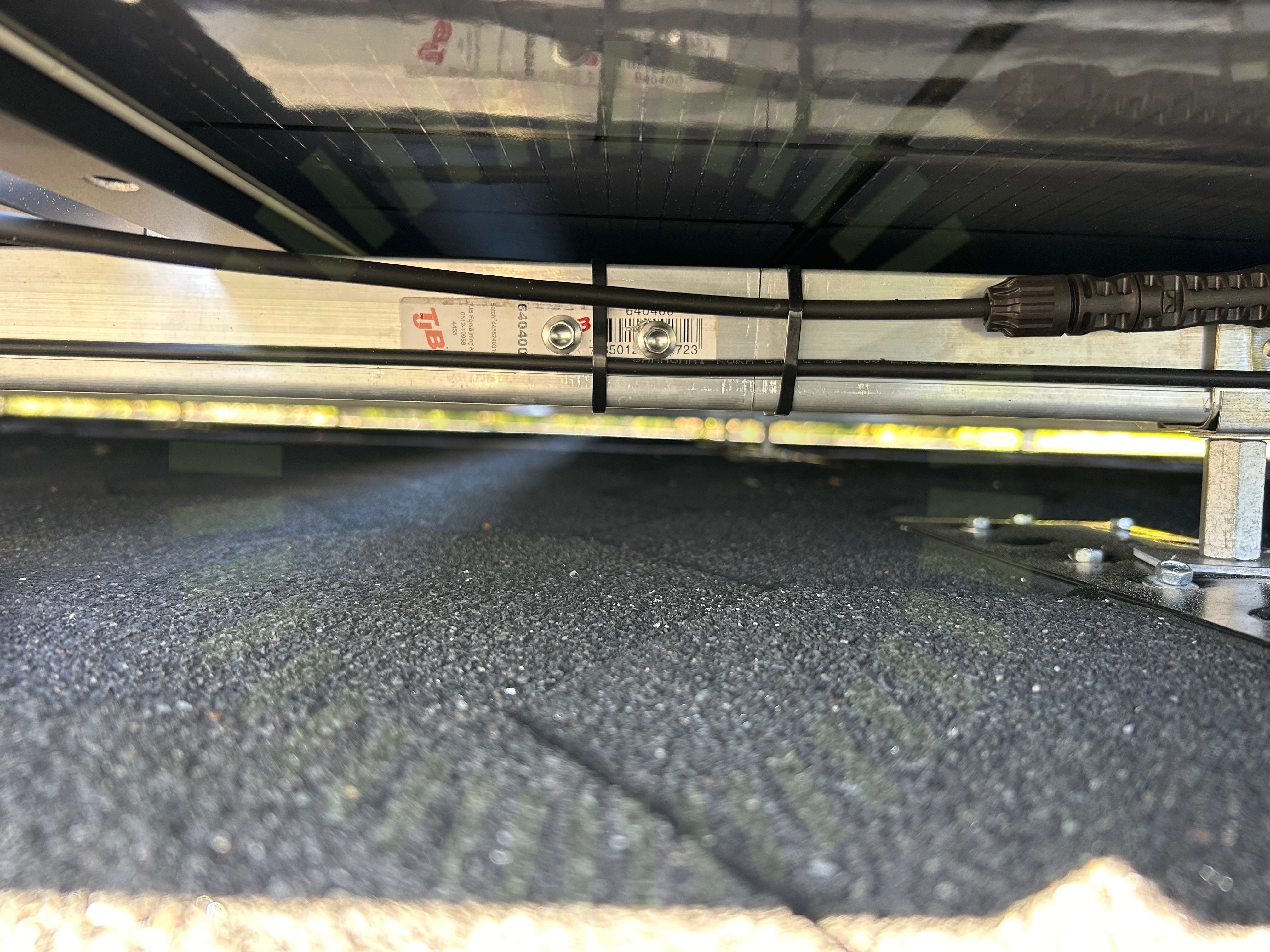

6.3 Skenskarvar
Inte godkänd
Glipa saknas vid skenskarv.
6.4 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
Godkända kontrollpunkter
16/21
Ej tillgängligt vid besiktning
1/21
Undercentral
Godkända kontrollpunkter
6/6
Varselmärkning
Anmärkningar
2/4
8.1 Missvisande varselmärkning
Inte godkänd
Missvisande varselmärkning. Likspänning förekommer inte i säkerhetsbrytaren.
8.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
Godkända kontrollpunkter
2/4
Växelriktare
Anmärkningar
2/37
9.1 Anslutning av ledare
Inte godkänd
Kardeler spretar från plint.
9.2 Skadat kablage
Inte godkänd
Mantel på kablage skadat.
