Besiktningsrapport
9.5
Installation genom
Solar Entreprenad Nordic
Datum
20 december 2023
Ort
Älvängen, Västra Götalands län
Väderbeständigt material
Egenskaper
Förskruvningar
+ 1
93% godkända
7% ej godkända
Om installationen
Paneler
Longi: LR5-54HPH
Montagesystem
Solaracks: betongpannor (Hook pitched roof)
Växelriktare
SunGrow: SG(5.0-20)RT
Tillbehör
Säkerhetsbrytare AC
Installerad av Solar Entreprenad Nordic som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Säkerhetsbrytare AC
Anmärkningar
2/6

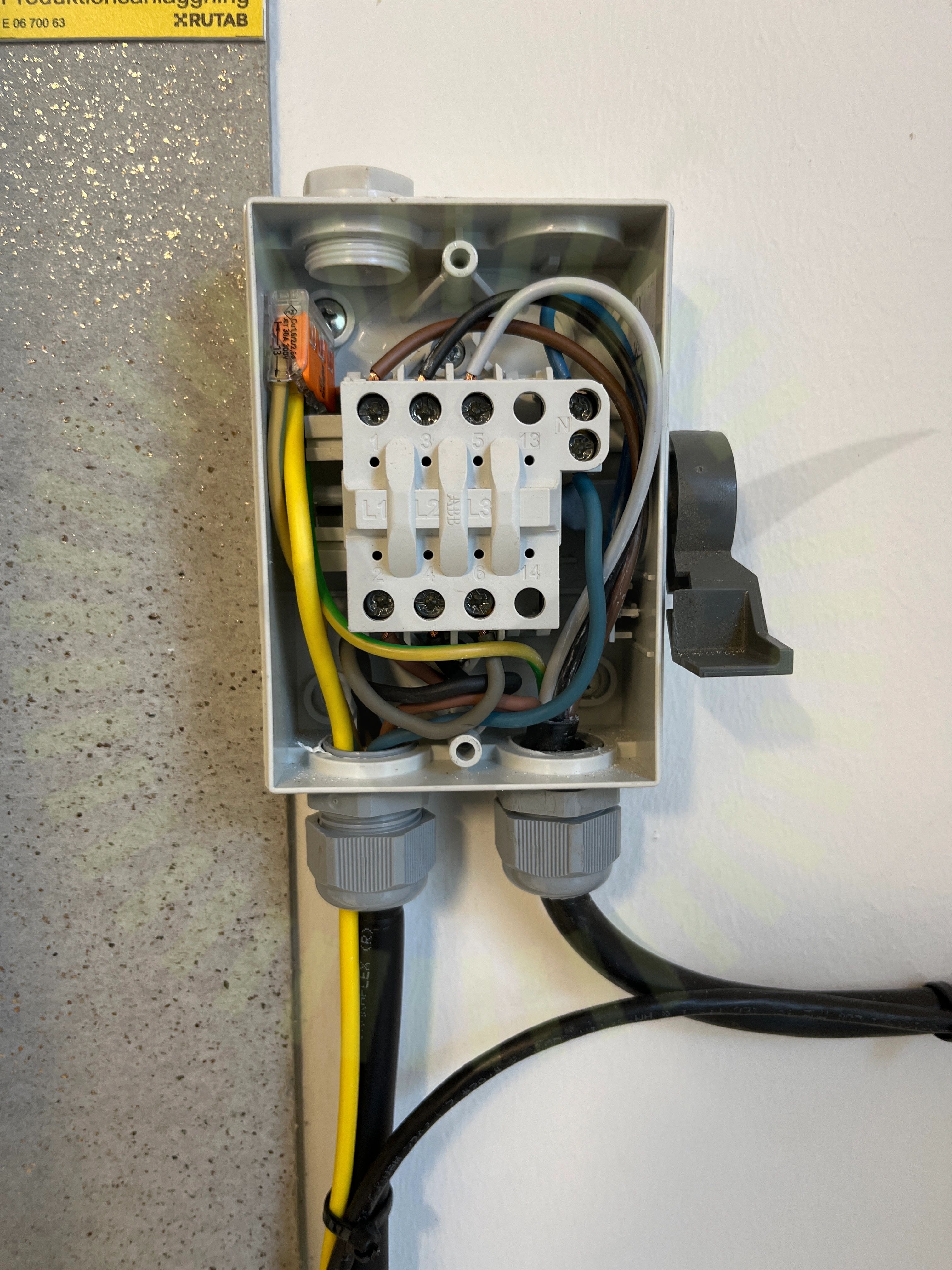

1.1 Egenskaper
Inte godkänd
Hål i förskruvningens ovansida. IP klassningen och skyddet för beröring uppfylls ej.
SS 436 40 00 (522.3.1)

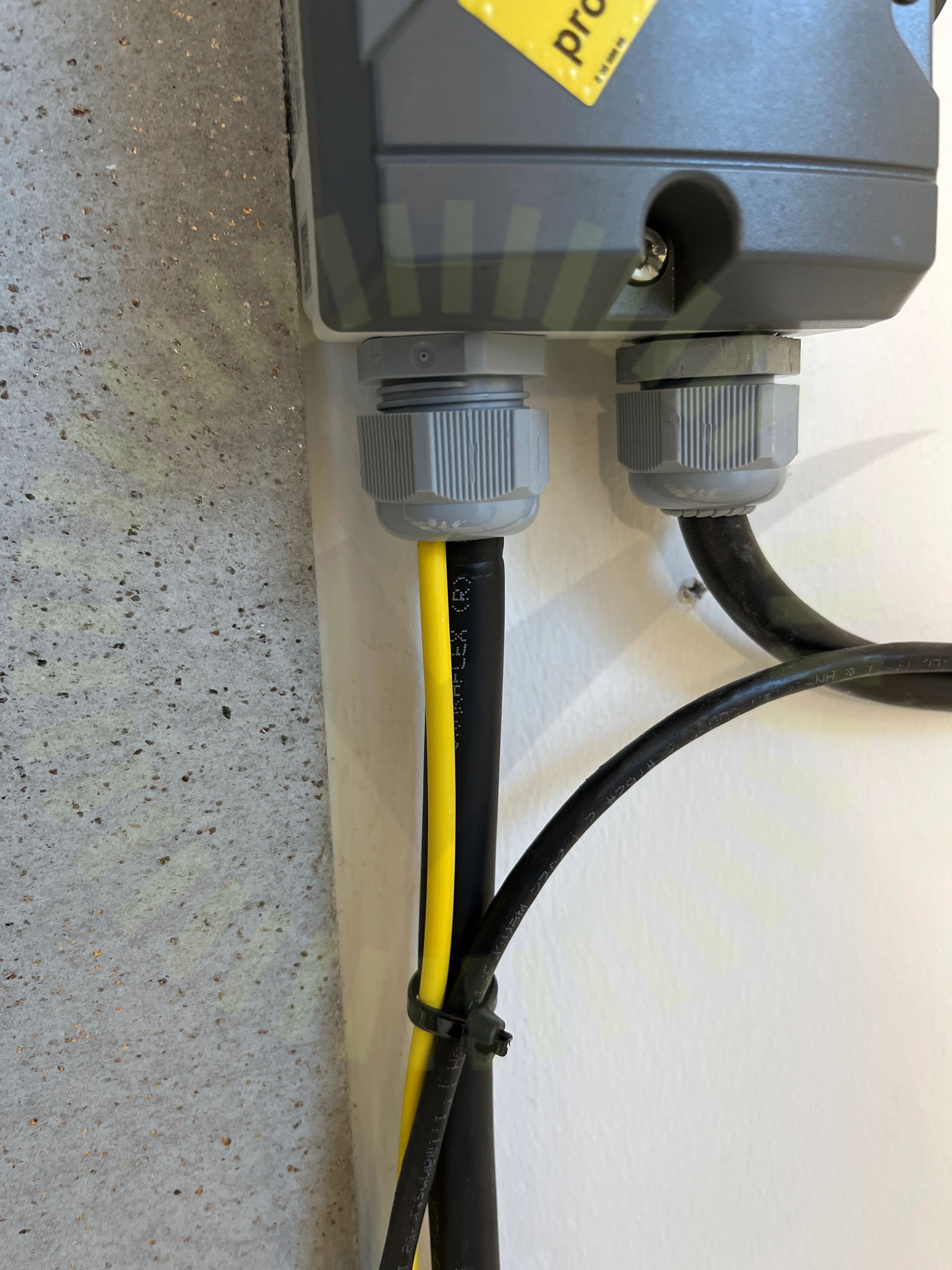

1.2 Förskruvningar
Inte godkänd
2 kablar in i förskruvningen gjord för 1 kabel.
SS 436 40 00 (522.6)
Godkända kontrollpunkter
4/6
Böjradie
Infästning
Placering
Rakt monterad
Tak 1, Longi: LR5-54HPH
Anmärkningar
1/14

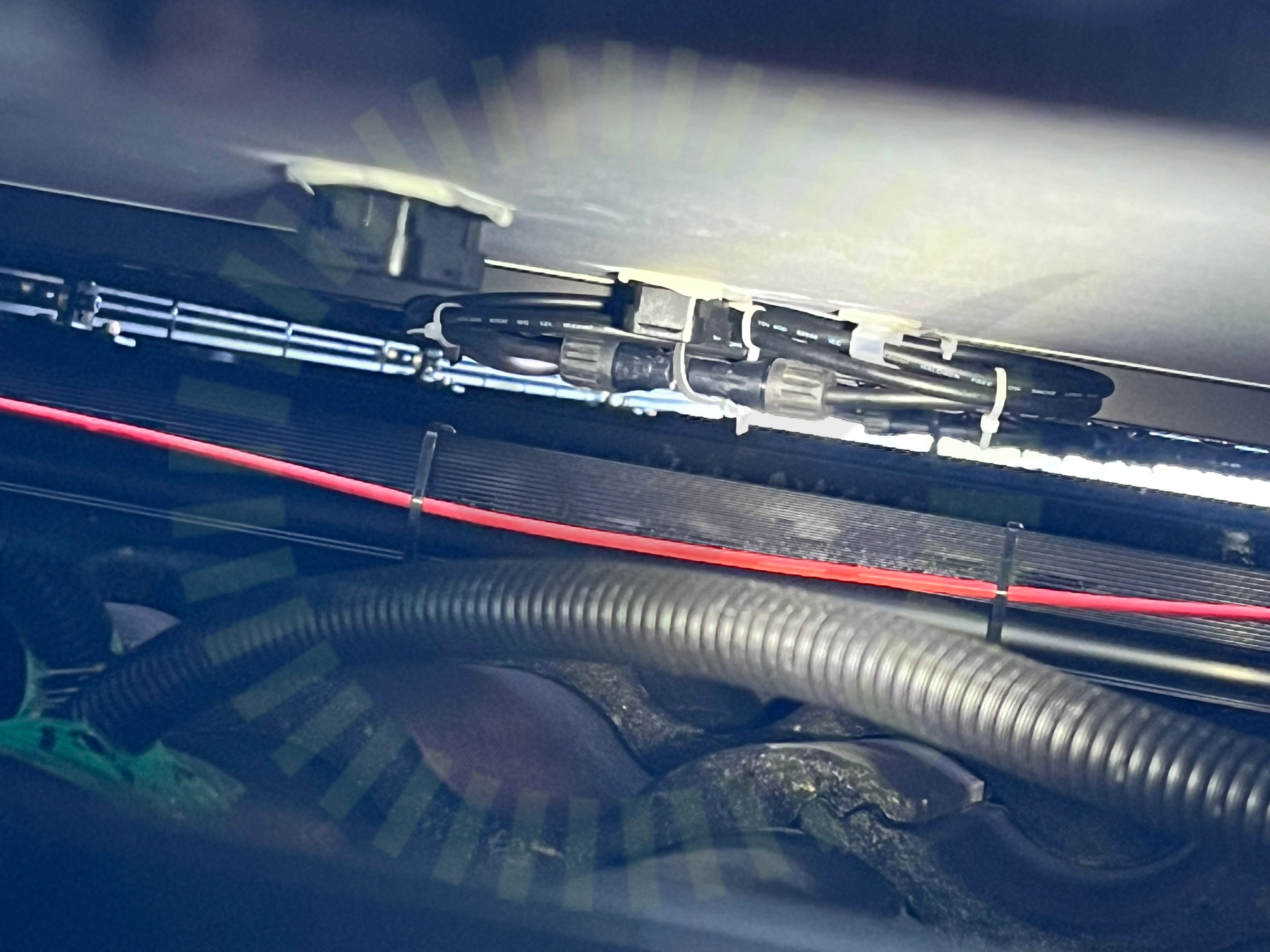

2.1 Kontakter
Inte godkänd
Buntband ska ej förläggas över kontakt.
Stäubli MA711, sid 4/4
Godkända kontrollpunkter
13/14
Avstånd till tak
Dragavlastade
Dräneringshål
Fästenas överlappning
Fästens placering
Förbindelse av kontakter
Föremål mot bakstycke
Höjdskillnad
Kablarnas böjradie
Mellanrum
Skador
Skugga
Strängförläggning
Tak 1, Solaracks: betongpannor (Hook pitched roof)
Anmärkningar
1/18

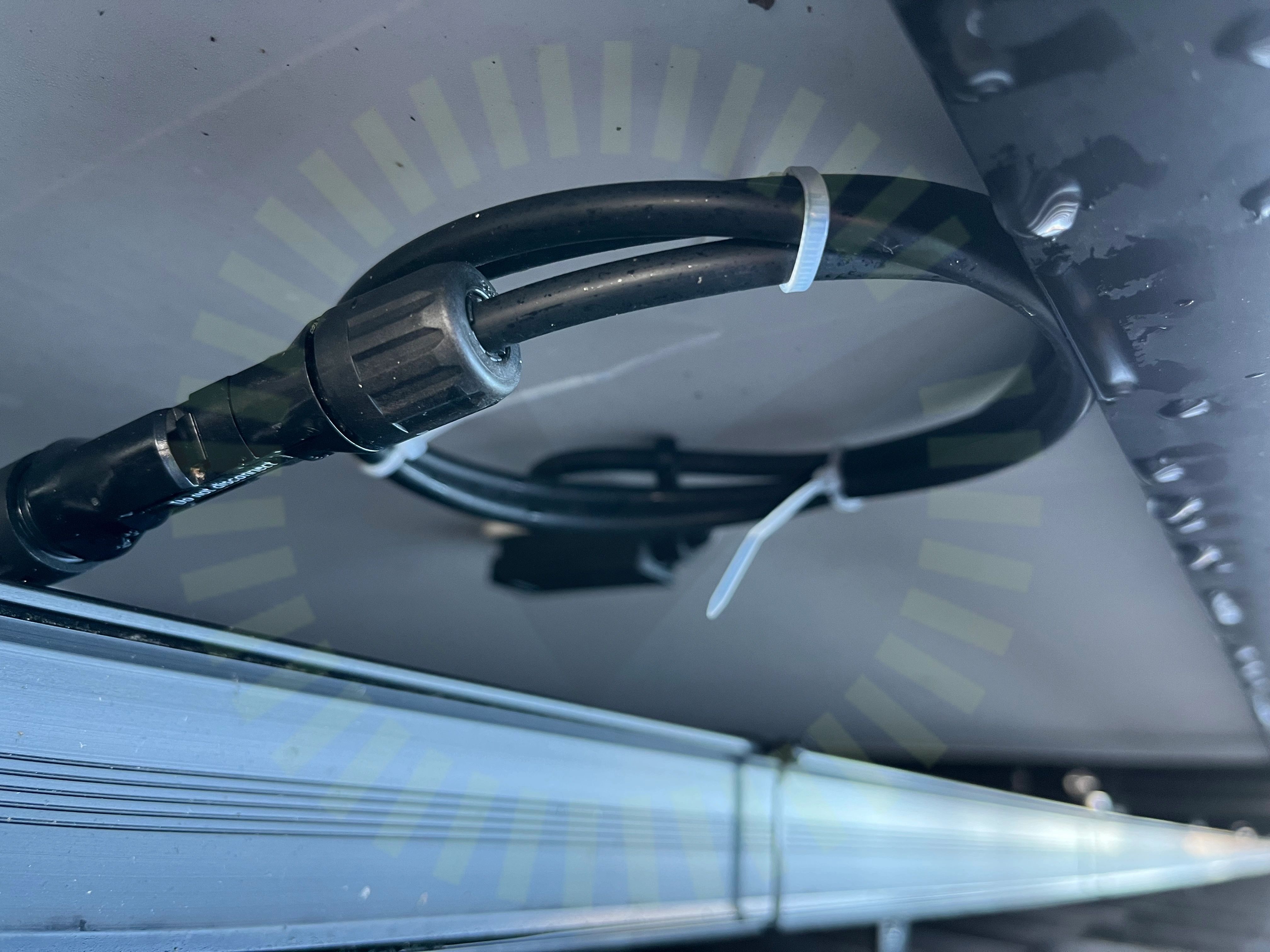

3.1 Väderbeständigt material
Inte godkänd
Materialet är inte väderbeständigt.
SS 436 40 00 (522.11)
Godkända kontrollpunkter
17/18
CC mått
Främmande material
Förutsättningar
Infästning skena
Infästning Takstol
Kabeluppfästning
Mittklämmor
Shims
Skador
Skarp kant
Skarv skenor
Skydd
Säkerhetsavstånd
Takgenomföring
Urspårning
Ändklämmor
Överhäng
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/29

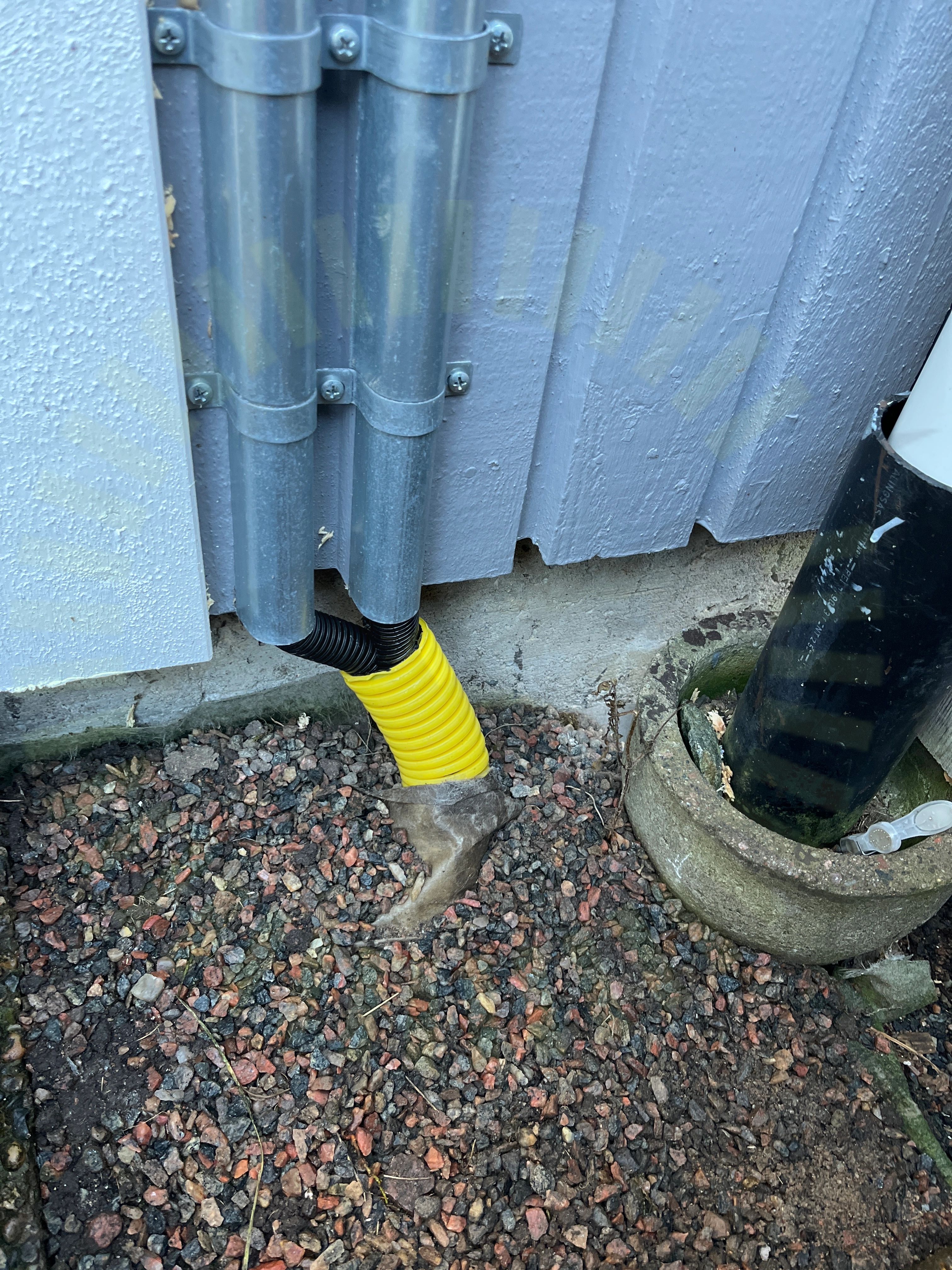

5.1 Väderbeständig material
Inte godkänd
Materialet är inte väderbeständigt.
Godkända kontrollpunkter
28/29
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
Avstånd
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Kontakter
DC Skador på kabel
DC Yttre påverkan
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Kabel
Kabel
Ledare fastspända
Märkning
Mätprotokoll DC
PE
Skador
Strängschema
Säkring
Utrymme
Vinkel
