Besiktningsrapport
9.3
Installation genom
Soldags
Datum
1 december 2023
Ort
Åkersberga, Stockholms län
Jordning av batteri
Skenornas infästning skruvade
Beröringsskydd
+ 4
92% godkända
8% ej godkända
Om installationen
Paneler
Luxor: EcoLine M108
Montagesystem
CC90- UNUM Betongpannor
Växelriktare
SunGrow: SH5-10RT
Batteri
BYD: HVS Battery-Box Premium (5.1-12.8)
Tillbehör
Säkerhetsbrytare AC
Tillbehör
CHINT: DTSU666
Tillbehör
Undercentral
Installerad av Soldags som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Noterad mätning är inte rimlig.
Godkända kontrollpunkter
2/3
Batteri
Anmärkningar
1/8
2.1 Jordning av batteri
Inte godkänd
Jordledare till batteri är inte gröngul.
Godkända kontrollpunkter
7/8
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, CC90- UNUM Betongpannor
Anmärkningar
1/23

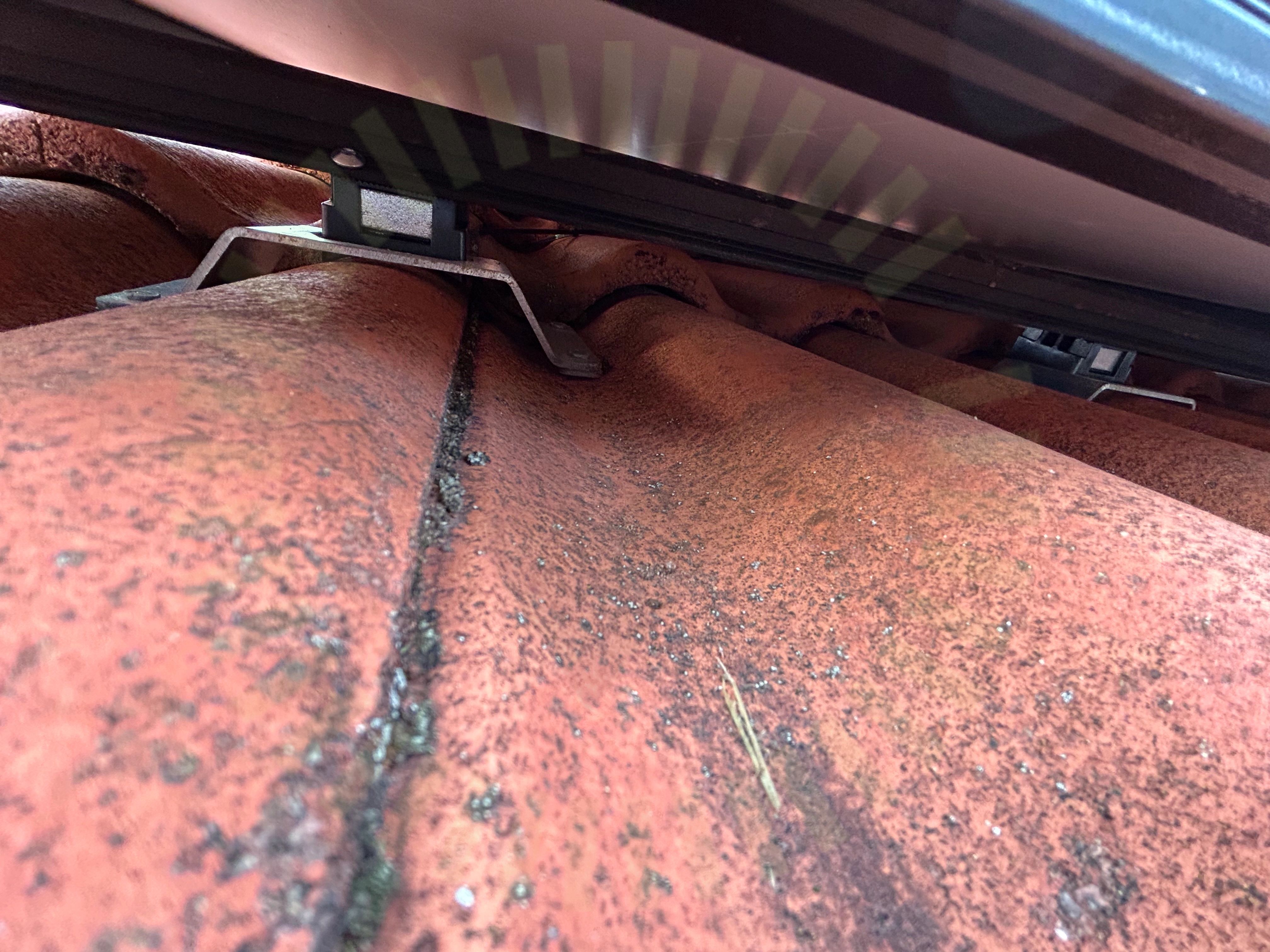

4.1 Skenornas infästning skruvade
Inte godkänd
Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad.
Godkända kontrollpunkter
21/23
Ej tillgängligt vid besiktning
1/23
Tak 1, Luxor: EcoLine M108
Anmärkningar
1/17

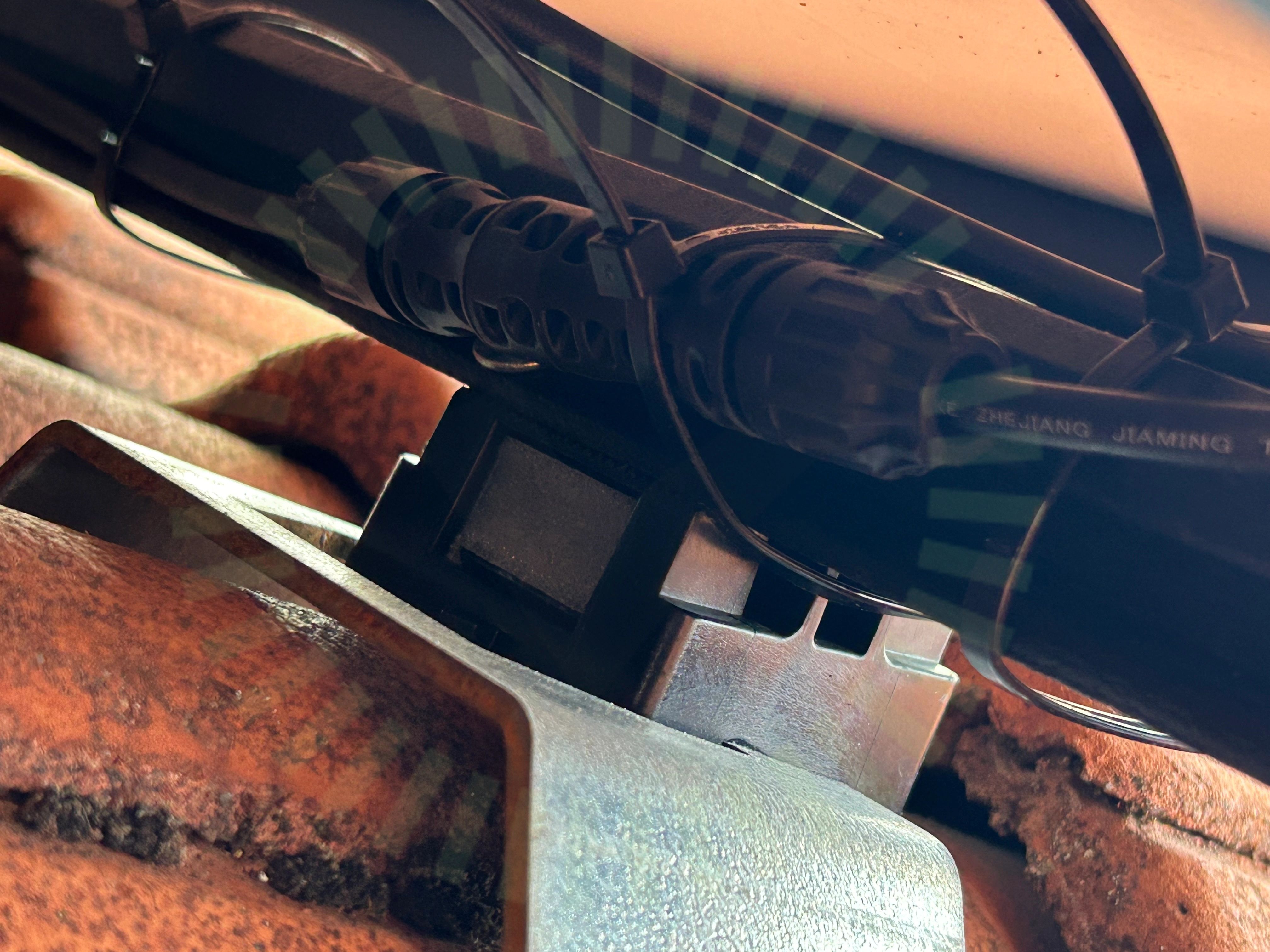

5.1 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
16/17
Undercentral
Godkända kontrollpunkter
6/6
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare
Anmärkningar
5/40

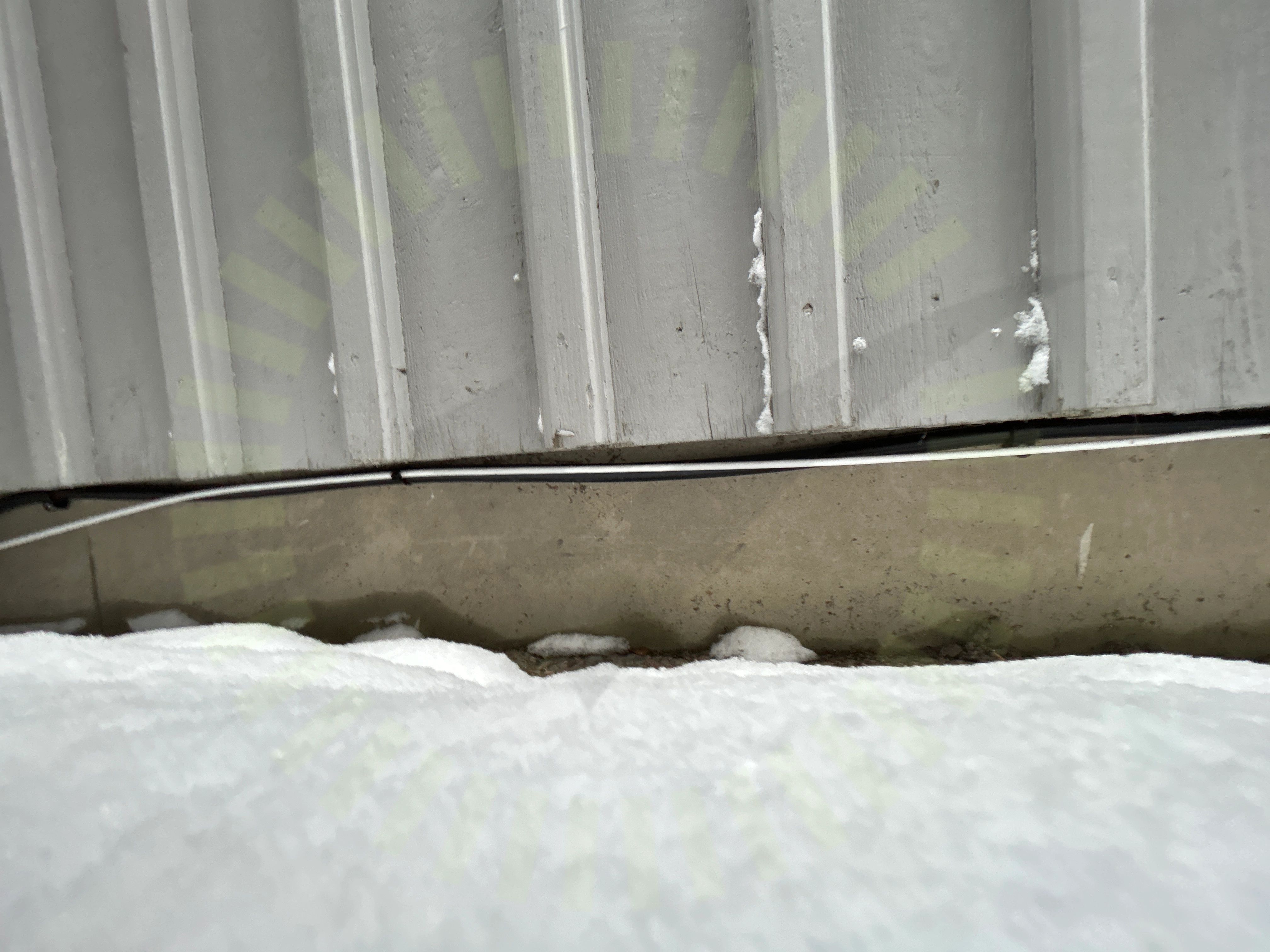

8.1 AC Kablage förläggning
Inte godkänd
Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

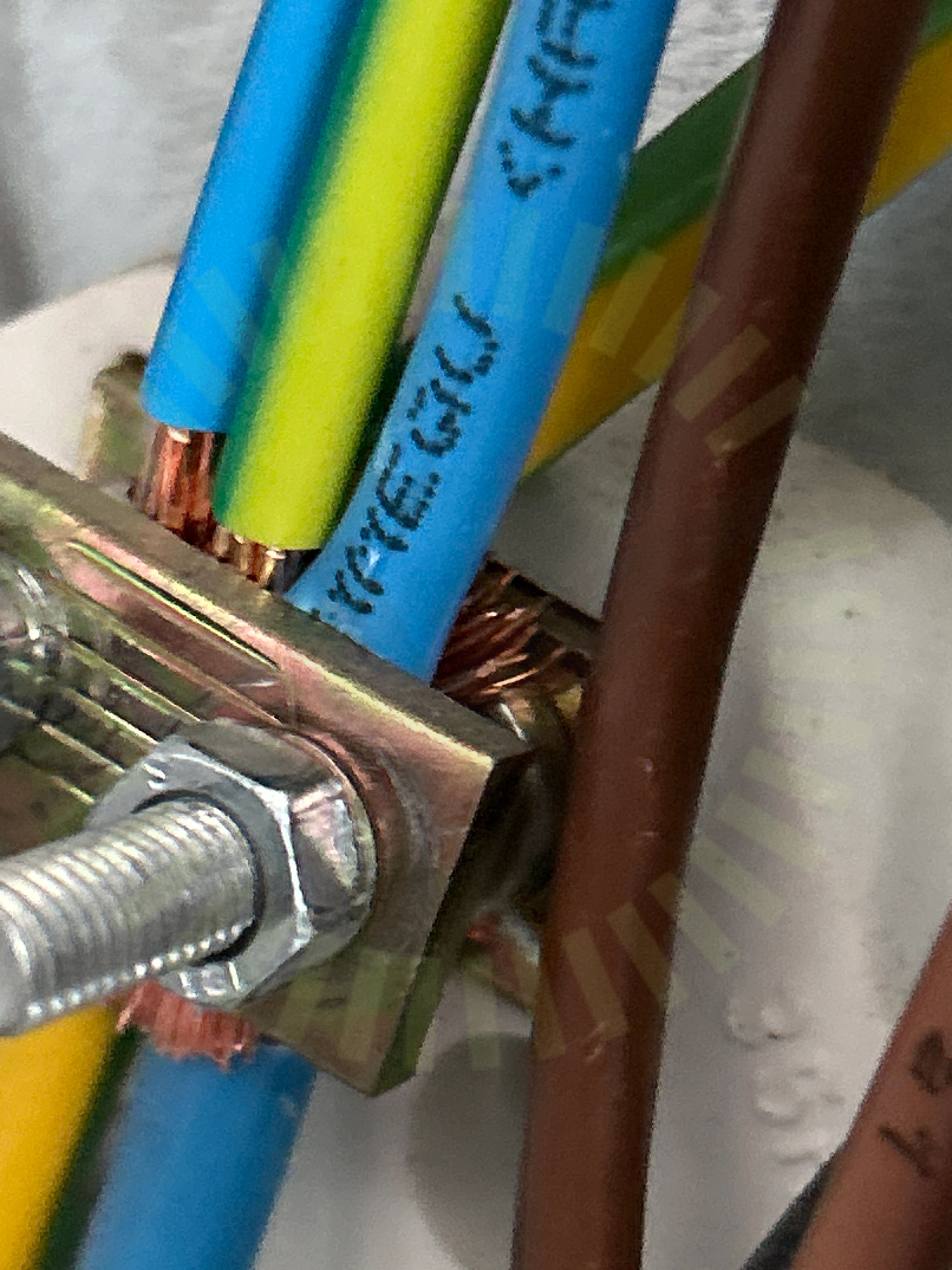

8.2 Anslutning av ledare
Inte godkänd
Isolering klämd i plint.

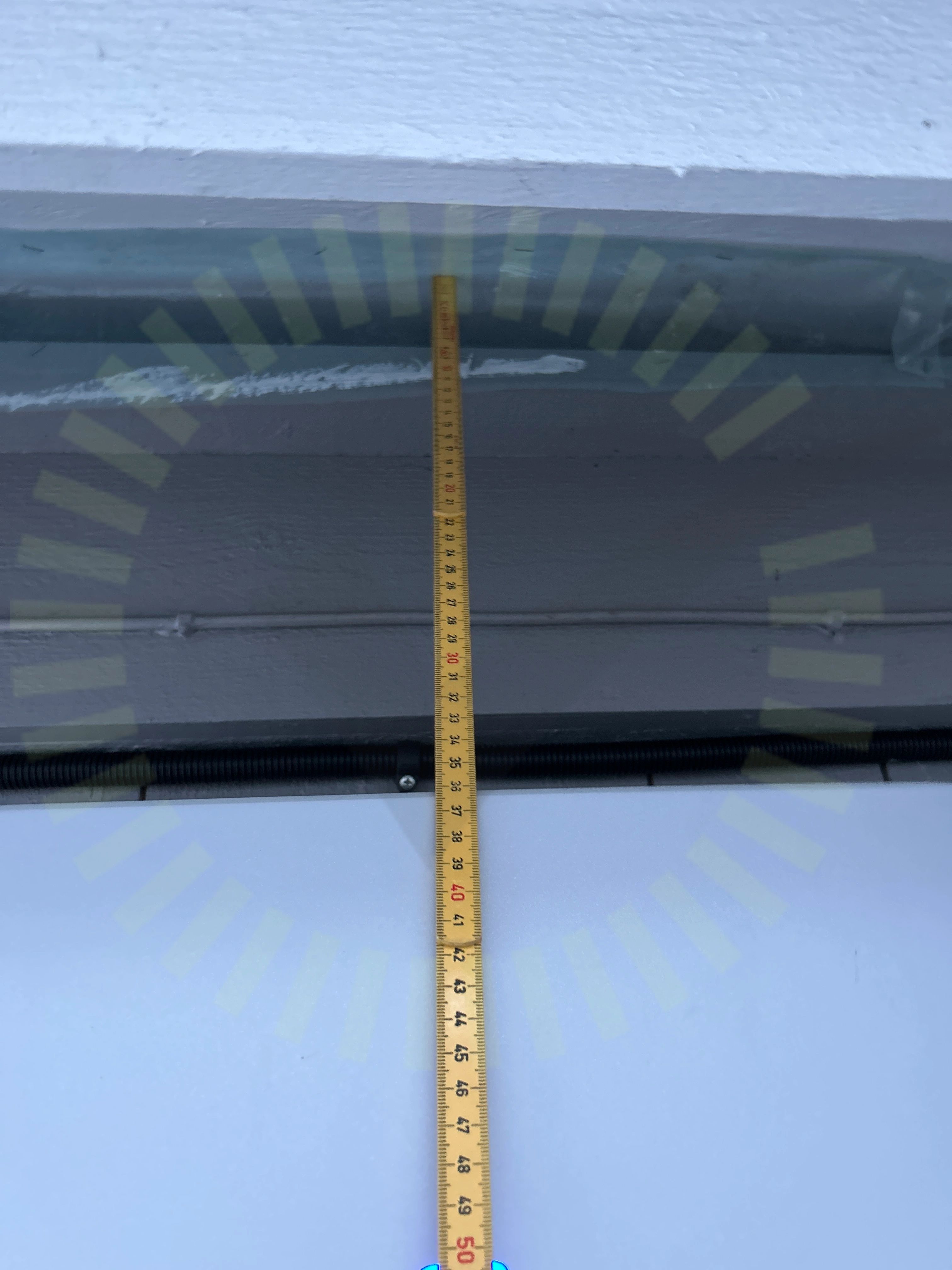

8.3 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
8.4 Beröringsskydd
Inte godkänd
Beröringsskydd är ej intakt.

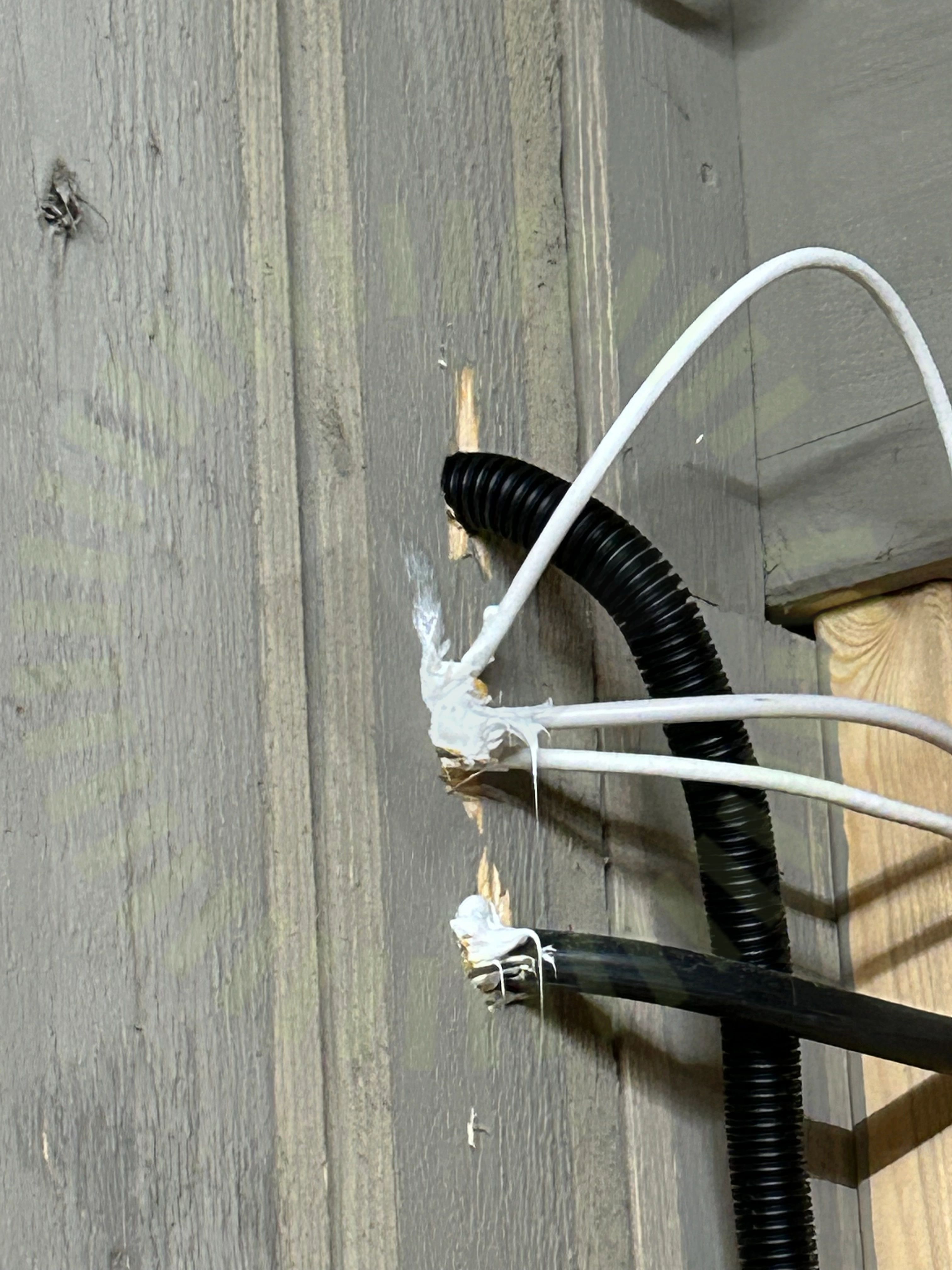

8.5 Genomföringar
Inte godkänd
Genomföring inte tätad.
