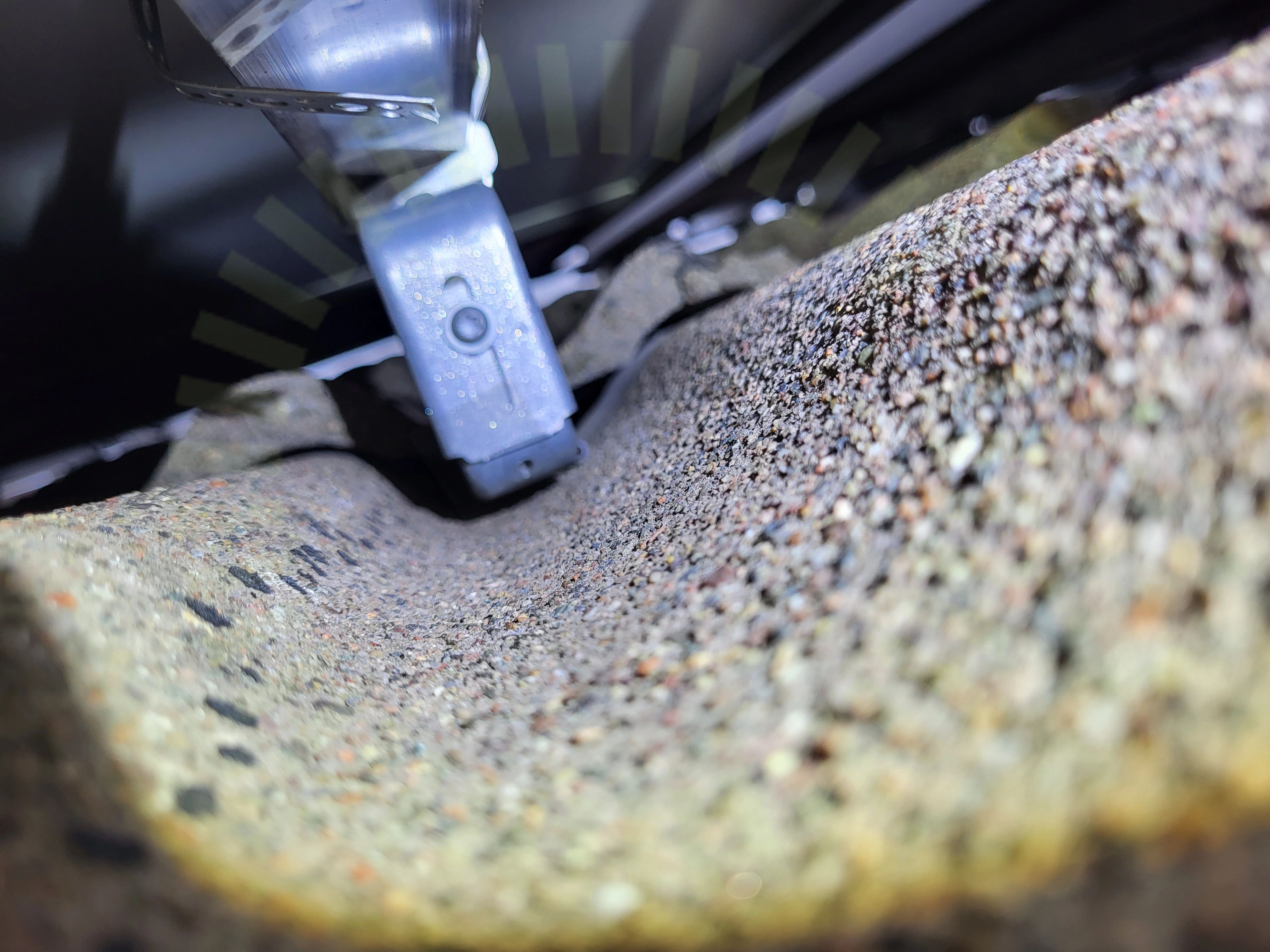

1.1 Belastning
Inte godkändTakkroken flyter över pannan.
Tillverkarens anvisningar
Besiktningsrapport
9.1
Installation genom
1KOMMA5°
Datum
14 november 2022
Ort
Brösarp, Skåne län
94% godkända6% ej godkända
Om installationen
PanelerJinko: Tiger
MontagesystemESDEC: ClickFit EVO Universal Hook
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
ESDEC: ClickFit EVO Universal Hook
Anmärkningar
3/23

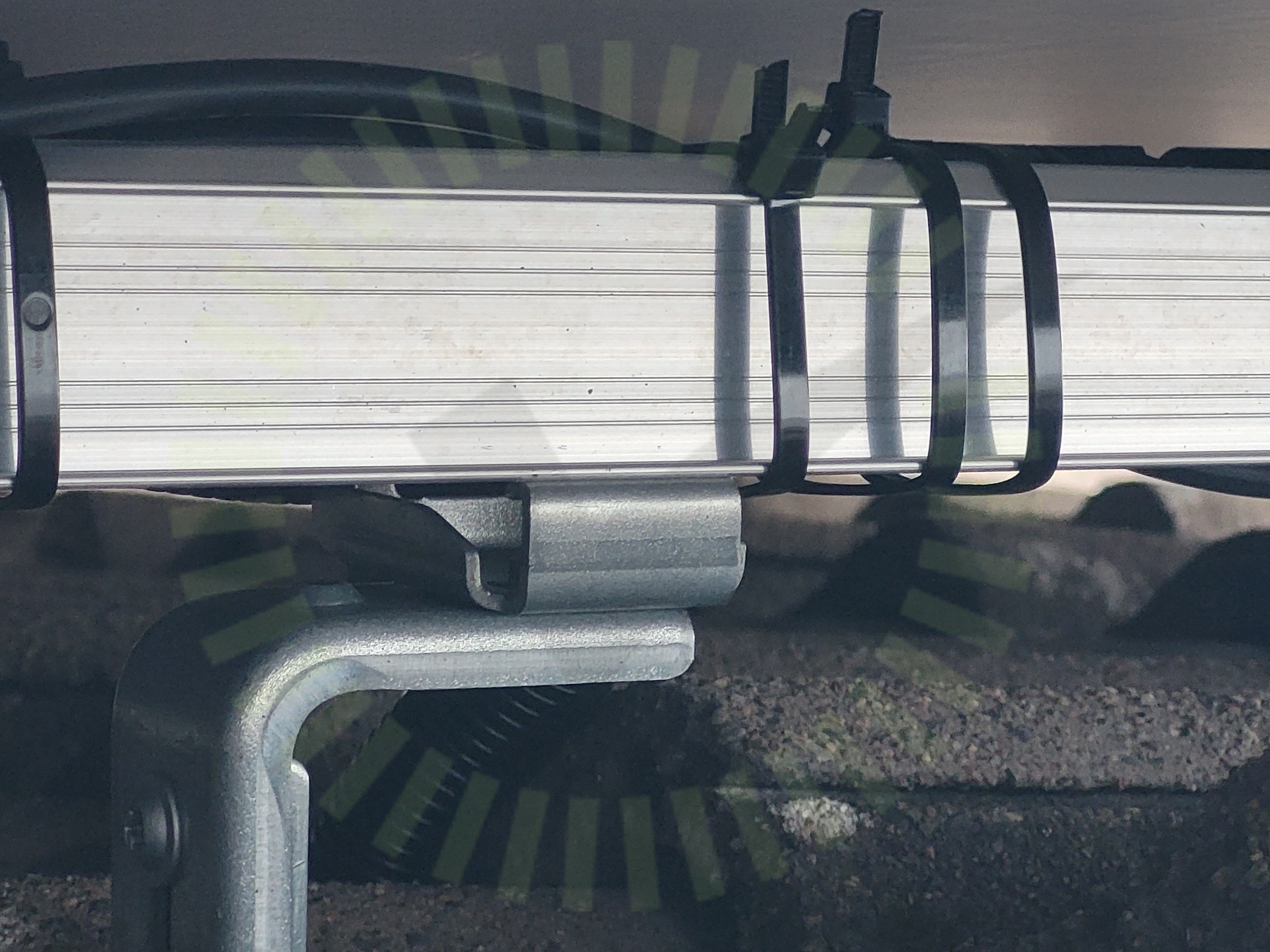

1.2 Skenornas infästning
Inte godkändFästena sitter inte i skenan korrekt.
Tillverkarens anvisningar
1.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning stämmer ej med verkligheten. Taket är större i lastberäkning än i verkligheten.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
20/23BärläktCC måttFrämmande materialHöjdjusteringKabeluppfästningKlämmans omfångMittfästePanelramens tjocklekShimsSkadorSkarp kantSkenornas överhängSkyddSlutfästeSäkerhetsavståndTakgenomföringTakhöjdTaklutningUrspårningVäderbeständigt material
Huawei: SUN2000 (12-20KTL)-M2
Anmärkningar
1/31

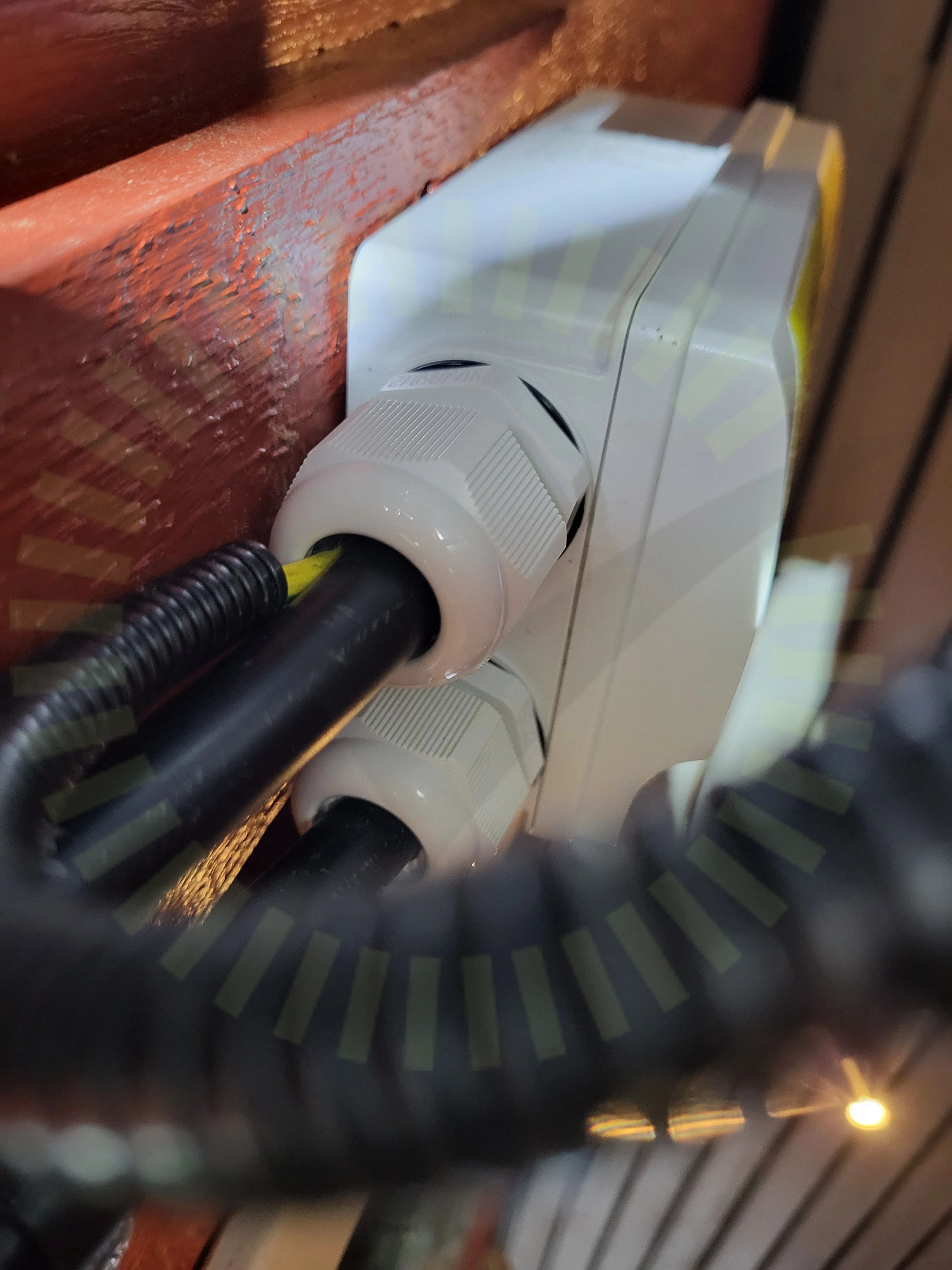

2.1 Förskruvning
Inte godkändTvå kablar går in i förskruvning avsedd för en kabel. Sluter inte tätt.
Tillverkarens anvisningar
Godkända kontrollpunkter
30/31AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusDokumentation VäxelriktareFastsäkring av produktHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare fastspändaMärkningPESäkringTillförlitligt fästUtrymmeVarning för backspänningVarning för likströmVinkel
Jinko: Tiger
Godkända kontrollpunkter
10/10DragavlastadeDräneringshålFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning
